ATX2PW550WH - Alimentation (PC) StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'alimentation	ATX
Puissance	550 Watts
Certification d'efficacité	80 PLUS White
Tension d'entrée	100-240V
Connecteurs principaux	1 x 24-pin ATX, 1 x 4+4-pin CPU, 4 x 6+2-pin PCIe
Connecteurs SATA	6
Connecteurs Molex	4
Ventilateur	120 mm, silencieux
Dimensions	150 x 140 x 86 mm
Poids	1.6 kg
Utilisation recommandée	Pour PC de bureau, jeux et applications multimédia
Garantie	2 ans
Normes de sécurité	UL, CE, FCC

FOIRE AUX QUESTIONS - ATX2PW550WH StarTech.com

Quel est le voltage de cette alimentation ?

L'alimentation StarTech.com ATX2PW550WH fonctionne avec un voltage de 115/230 V.

Cette alimentation est-elle compatible avec les cartes mères ATX ?

Oui, l'alimentation ATX2PW550WH est conçue pour être compatible avec les cartes mères au format ATX.

Quelle puissance fournit cette alimentation ?

L'alimentation StarTech.com ATX2PW550WH fournit une puissance de 550 W.

Comment puis-je savoir si mon alimentation fonctionne correctement ?

Vous pouvez tester l'alimentation en utilisant un testeur d'alimentation ou en vérifiant si le PC s'allume et fonctionne normalement.

Y a-t-il des protections intégrées dans cette alimentation ?

Oui, l'ATX2PW550WH est équipée de protections contre les surcharges, les courts-circuits et les surchauffes.

Comment installer l'alimentation dans mon boîtier ?

Pour installer l'alimentation, placez-la dans le boîtier au bon emplacement, fixez-la avec les vis fournies et connectez les câbles à votre carte mère et autres composants.

Que faire si mon PC ne s'allume pas après avoir installé l'alimentation ?

Vérifiez que tous les câbles sont correctement connectés, que l'alimentation est bien fixée et assurez-vous que le bouton d'alimentation du boîtier est fonctionnel.

L'alimentation ATX2PW550WH est-elle bruyante ?

Cette alimentation est conçue pour fonctionner de manière silencieuse, mais le niveau de bruit peut varier en fonction de la charge et de la ventilation du boîtier.

Est-ce que cette alimentation inclut des câbles pour les composants ?

Oui, l'alimentation ATX2PW550WH est fournie avec tous les câbles nécessaires pour connecter les composants de votre PC.

Quelle est la garantie de ce produit ?

L'alimentation StarTech.com ATX2PW550WH est généralement couverte par une garantie de 2 ans, mais il est conseillé de vérifier les conditions spécifiques sur le site du fabricant.

MODE D'EMPLOI ATX2PW550WH StarTech.com

*Image du ATX2PW430WH Bloc d’Alimentation ATX - 80 Plus® CertiéManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

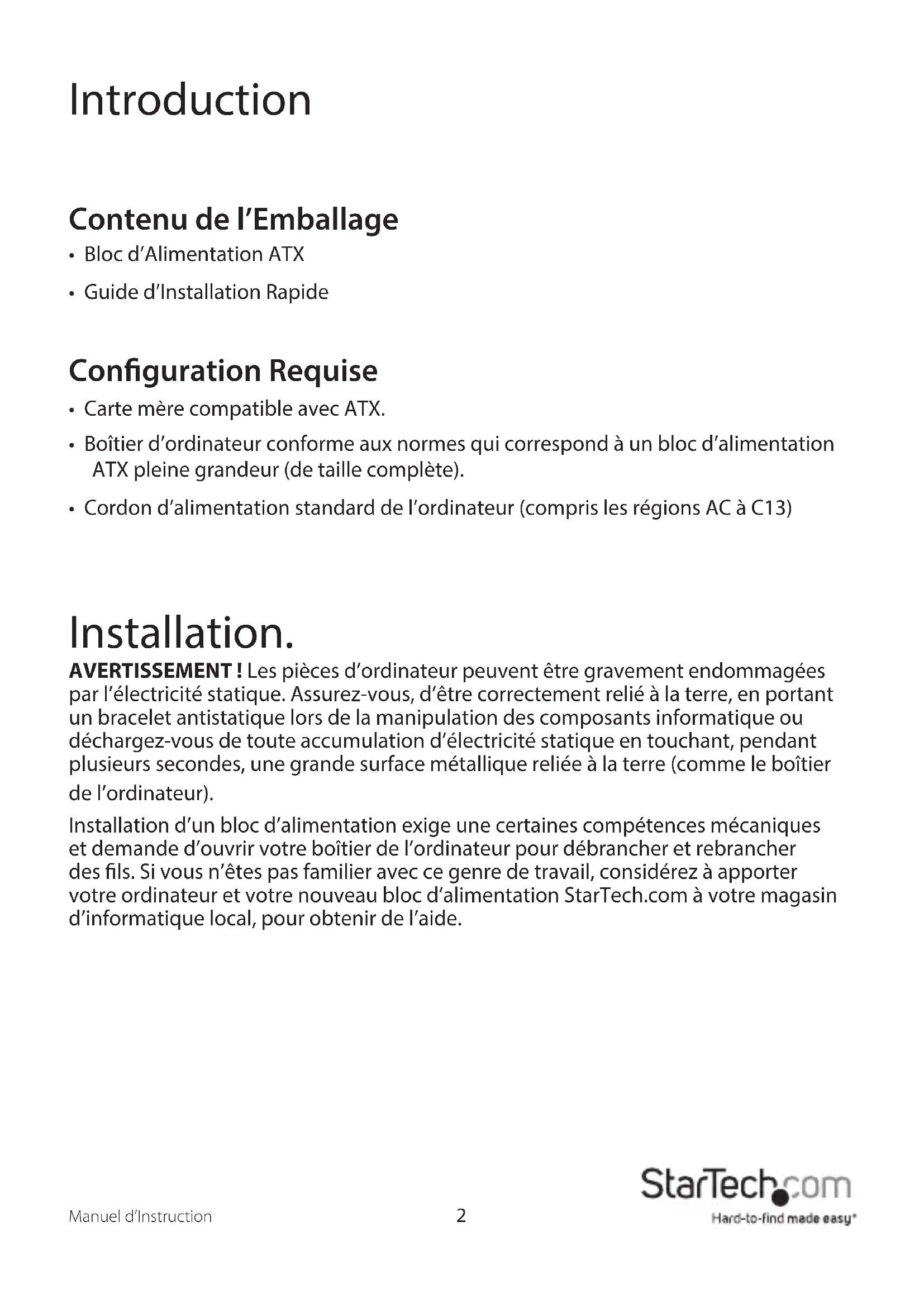

• Carte mère compatible avec ATX.

• Boîtier d’ordinateur conforme aux normes qui correspond à un bloc d’alimentation ATX pleine grandeur (de taille complète).

• Cordon d’alimentation standard de l’ordinateur (compris les régions AC à C13) Installation. AVERTISSEMENT ! Les pièces d’ordinateur peuvent être gravement endommagées par l’électricité statique. Assurez-vous, d’être correctement relié à la terre, en portant un bracelet antistatique lors de la manipulation des composants informatique ou déchargez-vous de toute accumulation d’électricité statique en touchant, pendant plusieurs secondes, une grande surface métallique reliée à la terre (comme le boîtier de l’ordinateur). Installation d’un bloc d’alimentation exige une certaines compétences mécaniques et demande d’ouvrir votre boîtier de l’ordinateur pour débrancher et rebrancher des ls. Si vous n’êtes pas familier avec ce genre de travail, considérez à apporter votre ordinateur et votre nouveau bloc d’alimentation StarTech.com à votre magasin d’informatique local, pour obtenir de l’aide.Manuel d’Instruction

Installation du Matériel

1. Si vous remplacez un bloc d’alimentation existant, mettez votre ordinateur hors

tension et tous les périphériques connecté à lui (imprimantes, disques durs externes, etc.).

2. Si vous remplacez un bloc d’alimentation existant, vérié s’il y a un interrupteur

d’alimentation sur lui. Mettez-le sur la position “0”. Débranchez le câble d’alimentation de l’arrière du bloc d’alimentation, qui est à l’arrière de l’ordinateur et débranchez tous les autres câbles périphériques.

3. Retirez le couvercle du boîtier de l’ordinateur. Pour des instructions détaillées

reportez-vous à la documentation fournie avec votre système informatique ou boîtier de l’ordinateur.

4. Si vous remplacez un bloc d’alimentation existant, débrancher tous les connecteurs

d’alimentation de la carte mère et des périphériques (c.-à-d., les disques durs, CD/ DVD disques, etc.). Assurez-vous de prendre note de chaque connecteur et où ils étaient branché. Assurez-vous qu’il n’y a pas des périphériques connectés au bloc d’alimentation existante.

5. Si vous remplacez un bloc d’alimentation existant, retirez-le du boîtier de

l’ordinateur. Cela s’est fait généralement en retirant les quatre vis (4) de xation sur la face extérieure du bloc d’alimentation. Reportez-vous à la documentation de votre système d’ordinateur ou boîtier de l’ordinateur pour plus de détails.

6. Tenez le nouveau bloc d’alimentation en place an que les 4 trous de vis, autour du

ventilateur, soient alignés avec les trous de xation sur le boîtier de votre ordinateur. Fixez les 4 vis (inclus avec le boîtier de votre ordinateur) au bloc d’alimentation, à travers du boîtier de l’ordinateur. Référez-vous à la documentation de votre système informatique ou du boîtier de l’ordinateur pour plus de détails.

7. Branchez les connecteurs d’alimentation, depuis le bloc d’alimentation à la

carte mère et aussi tous les périphériques qui nécessitent une alimentation. Si vous remplacez un bloc d’alimentation existant, remplacer tous les connecteurs d’alimentation qui ont été enlevés. Reportez-vous à la documentation de votre carte mère et des périphériques pour plus de détails concernant les exigences de puissance. Remarque : cette bloc d’alimentation utilise un connecteur ATX 20 + 4 broches, de sorte qu’il peut être utilisé sur des cartes mères soit, avec un connecteur 20 broches ou un de 24 broches. Il sut de détacher les 4 broches supplémentaires pour l’utilisé sur des cartes mères à 20 broches.

8. Assurez-vous que tous les câbles ottants ou inutilisés, de part du bloc

d’alimentation, sont loin des ventilateurs et d’autres pièces mobiles.Manuel d’Instruction

9. Placez le couvercle sur le boîtier de l’ordinateur. Pour des instructions détaillées,

reportez-vous à la documentation fournie avec votre système informatique ou boîtier de l’ordinateur. 10.Connectez le câble d’alimentation. 11.Congurez votre système informatique. Reportez-vous aux documents inclus avec votre système informatique et avec les périphériques qui sont connectés. 12.Le système informatique est maintenant prêt à être mis en marche.Manuel d’Instruction

(Suite des spécications )

Connecteurs pour ATX2PW430WH / ATX2PW500WH / ATX2PW530WH / ATX2PW550WH /

ATX2PW450BR / ATX2PW450GO

1 x 20+4 broches ATX 1 x 4+4 broches ATX de 12V (8-broches EPS12V) 1 x PCI express à 6 broches 4 x Sata à 15 broches 3 x Molex d’Alimentation (LP4) à 4 broches 1 x 4 -broches 1 x 6+2 Broches PCI Express brochesManuel d’Instruction

1 x 20+4-broches ATX 1 x 4+4 broches ATX de 12V (8-broches EPS12V) 2 x PCI express à 6 broches 6 x Sata à 15 broches 3 x Molex d’Alimentation (LP4) à 4 broches 1 x 4 -broches 1 x 6+2 Broches PCI Express brochesManuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
