Caractéristique	Détails
Type d'alimentation	ATX 2.0
Puissance	630 Watts
Certification	80 PLUS Bronze
Connecteurs principaux	1 x 24-pin, 1 x 8-pin (CPU), 2 x 6+2-pin (PCIe)
Ventilateur	120 mm, silencieux
Dimensions	150 x 140 x 86 mm
Poids	3.2 kg
Utilisation recommandée	PC de bureau, stations de travail
Garantie	2 ans
Sécurité	Protection contre les surcharges, courts-circuits et surchauffes
Normes de sécurité	CE, RoHS

FOIRE AUX QUESTIONS - Professional ATX2PW630PRO StarTech.com

Quelle est la puissance de l'alimentation StarTech.com ATX2PW630PRO ?

L'alimentation StarTech.com ATX2PW630PRO a une puissance de 630 watts.

Quels types de connecteurs sont fournis avec l'alimentation ?

L'alimentation est équipée de connecteurs ATX, EPS, PCIe, SATA et Molex pour assurer la compatibilité avec diverses configurations matérielles.

L'alimentation est-elle certifiée 80 PLUS ?

Oui, l'alimentation StarTech.com ATX2PW630PRO est certifiée 80 PLUS, ce qui garantit une efficacité énergétique optimale.

Comment savoir si mon alimentation est défectueuse ?

Si votre PC ne s'allume pas, redémarre de manière aléatoire ou présente des erreurs d'alimentation, cela peut indiquer un problème avec l'alimentation.

Quelle est la garantie de l'alimentation ?

L'alimentation StarTech.com ATX2PW630PRO est généralement couverte par une garantie de 2 ans, mais il est recommandé de vérifier les détails spécifiques auprès du revendeur.

Est-ce que l'alimentation est compatible avec les boîtiers Mini-ITX ?

L'alimentation ATX2PW630PRO est de format ATX standard et peut ne pas convenir aux boîtiers Mini-ITX. Vérifiez les dimensions de votre boîtier avant l'achat.

Comment installer l'alimentation dans mon PC ?

Pour installer l'alimentation, insérez-la dans le boîtier et fixez-la avec les vis fournies. Branchez ensuite tous les câbles nécessaires aux composants de votre PC.

Que faire si l'alimentation ne fonctionne pas après l'installation ?

Vérifiez que tous les câbles sont correctement connectés et que l'alimentation est bien alimentée. Si le problème persiste, envisagez de tester l'alimentation dans un autre système.

L'alimentation est-elle silencieuse ?

L'alimentation ATX2PW630PRO est conçue pour fonctionner de manière silencieuse grâce à un ventilateur efficace, mais le niveau de bruit peut varier selon la charge et la température.

MODE D'EMPLOI Professional ATX2PW630PRO StarTech.com

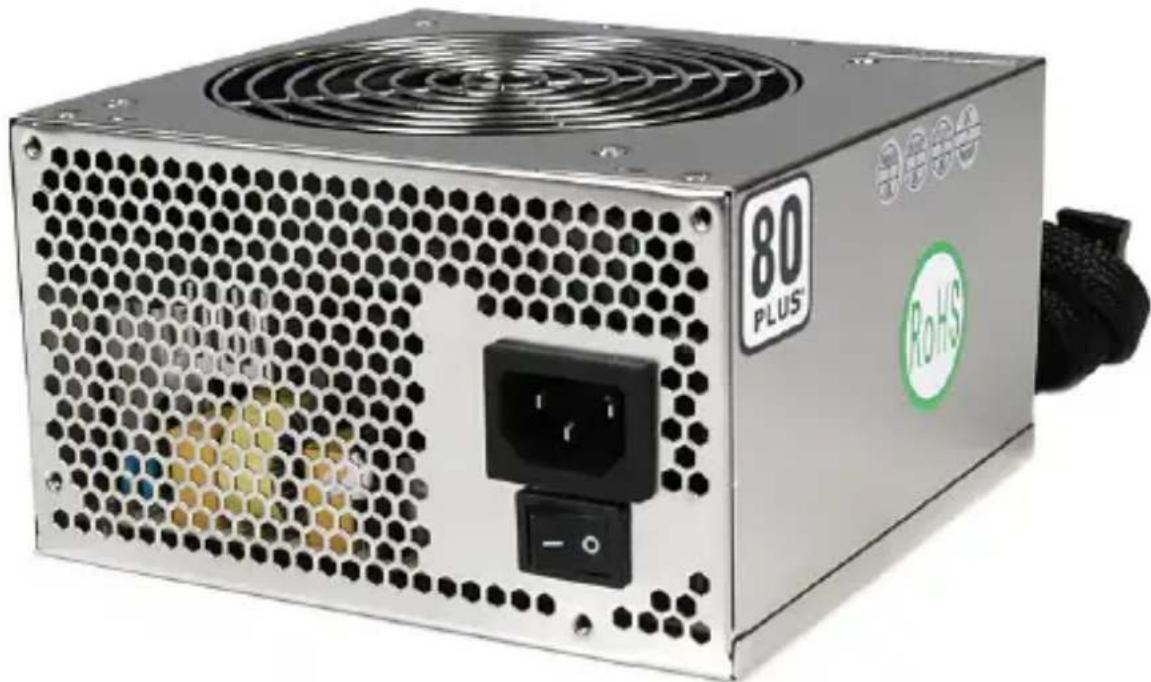

Bloc d'Alimentation Ordinateur 630W ATX12V 2.3/EPS Modulaire Professionnel avec PFC Actif - 80 Plus® Certified

ATX2PW630PRO

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuilles visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a eté testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causeer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produit pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouraged à essayer de corriger l'interfERENCE par une ou plusieurs des mesures suivantes:

Réorienter ou déplacer l'antenne de réception.
Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technician radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tiersces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matieres

Introduction 1

Contenu de l'Emballage 1
Configuration Requise. 1

Installation 2

Installation du Matériel 2

Specifications 4

Puisance de Sortie ATX2PW630PRO. 4

Connecteurs 5

Informations sur la Garantie 6

Introduction

La série de blocs d'alimentation ATX12V 2.3/ EPS12V 2.91 Modulaire StarTech.com utilise une conception de cable modulaire, vous permettant de désir de manière sélective les connecteurs dont vous avez besoin avec une certification 80 Plus®, fournissant une puissance stable tout en équilibrant le rendement énergétique. Conforme aux standards ATX12V 2.3, ce bloc d'alimentation offre la polyvalence et le support pour les serveurs d'entrée de gamme basés CPU AMD ou Intel, les PC de yeux, stations de travail, ou une alimentation de remplacement/de mise à niveau à un rendement énergétique plus élevé pour les Ordinateurs de Bureau. Dote d'un ventilateur de 120mm pour un refroidissement plus efficace et discret, Correction Active Power Factor et support carte mère 20/24 broches.

Contenu de l'Emballage

1 x Bloc d'Alimentation ATX
1 x Cable Modulaire PCI Express 8-broches (6+2)
1 x Câble Modulaire connecteur PCI Express 6-broches
1 x Câble Modulaire connecteur 3xSATA
- 1 x Molex 3xLP4 + Cable Modulaire connector disquette 1xSP4
3 x Cordons d'Alimentation (NA/UK/EU)
1 x Manuel d'Instruction

Configuration Requise

• Carte mère compatible ATX
  Boitier d'ordinateur compatible ATX supportant des blocs d'alimentation pleine puissance

Installation

ATTENTION! Les pieces d'ordinateur peuvent etre gravement endommagées par I'electricite statique. Soyez sur etre correctement mis à la terre avant d'ouvrir votre boitier d'ordinateur. StarTech.com vous recommende de porter un bracelet anti-statique lors de l'st installation de toute composante informatique. Si un bracelet anti-statique n'est pas disponible, dechargez-vous de toute accumulation d'electricite statique en touchant une surface metallique de grande dimension mise à la terre ( comme le boitier de I'ordinateur) pendant plusieurs secondes.

L'installation d'un bloc d'alimentation exige une certaine habileté mécanique et exige d'ouvrir votre boîtier d'ordinateur pour déconnecter et reconnectcer les fils. Si vous n'étés pas familier avec ce genre de manipulation, vous pouvez apporter votre ordinateur et votre nouveau bloc d'alimentation StarTech.com à votre magasin d'informatique pour de l'aide.

Installation du Matériel

1. Éteignez votre ordinateur et les périphériques connectés à l'ordinateur (imprimantes, disques durs externes, etc.)
2. Si l'alimentation dispose d'un interrupteur d'alimentation, mettez-le sur la position "0". Débranche le cable d'alimentation du bloc d'alimentation à l'arrière de l'ordinateur et débranchez tous les cables d'autres périphériques.
3. Retirez le capot du boitier de l'ordinateur. Consultez la documentation de votre ordinateur pour plus de détails.
4. Debranchez tous les connecteurs d'alimentation de la carte mère et des périphériques (par exemple : disques durs, lecteurs CD / DVD, etc.) Assurez-vous de prendre note de chaque connecteur et de l'endroit où ils étaient branchés. Assurez-vous qu'il n'y ait pas de périphériques connectés au bloc d'alimentation existant.
5. Retirez le bloc d'alimentation existant du boîtier de l'ordinateur. Cela se fait habituèlement en enlevant quatre (4) vis de montage sur la face extérieure du bloc d'alimentation. Consultez la documentation de votre ordinateur/boîtier pour plus de détails.

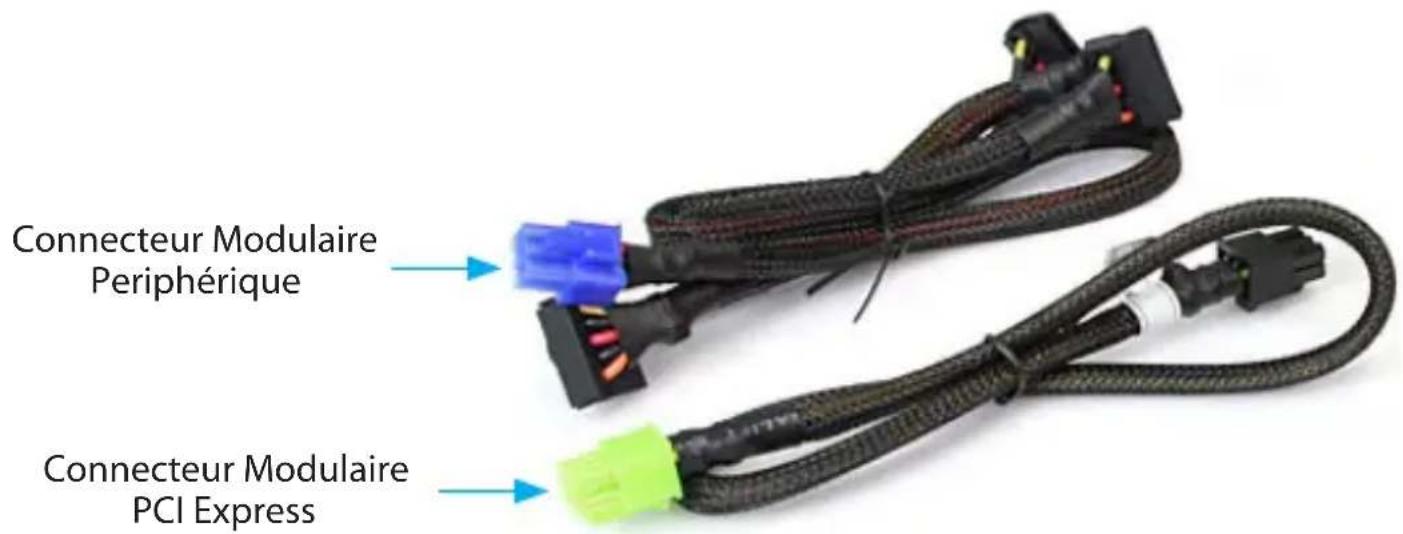

6. Connectez les cables modulaires nécessaires du bloc d'alimentation à leur prise appropriée. Les connecteurs sont codés par couleur pour éviter une mauvaise installation. Il y a seulement besoin d'inverter les cables nécessaires pour l'ordinateur.

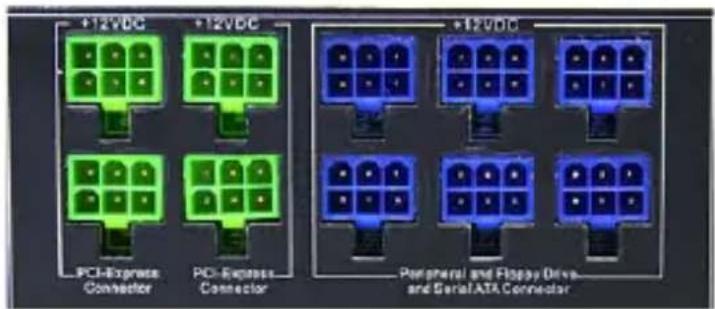

NOTE: Le connecteur modulaire "vert" est utilisé pour les connecteurs PCI Express alors que le "bleu" est utilisé pour d'autres connecteurs périphériques (SATA, LP4 Molex, etc.)

1. Montez et installez le nouveau bloc d'alimentation en inversant les étapes utilisées pour-retirer l'ancien bloc d'alimentation.

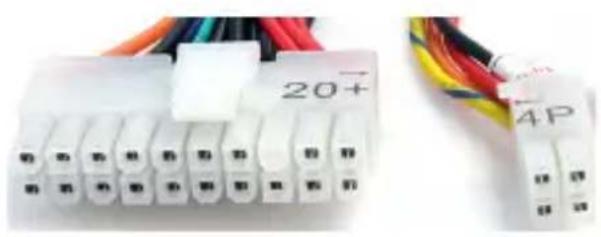

2. Branchez les connecteurs d'alimentation du bloc d'alimentation à la carte mère et aux périphériques qui ont été préalablement débranchés. Notez que ce bloc d'alimentation utilise un connecteur ATX partagé 20 + 4 broches, il peut donc être utilisé sur des cartes mères ayant un connecteur 20 broches ou 24 broches. Il suffit de détacher la fixation 4 broches supplémentaire pour une utilisation avec des cartes mères 20 broches.

NOTE: Le connecteur 4 broches détaché ne peut pas être utilisé à la place du connecteur ATX12V (P4) 4-broches.

1. Assurez-vous que tout cables/connecteurs inutilisés du bloc d'alimentation soient loins de ventilateurs et d'autres pieces en mouvement.
2. Replacez le capot du boitier de I'ordinateur.
3. Assurez-vous que l'interrupteur d'alimentation sur le bloc d'alimentation est reglé sur "0", puis insérez le cable d'alimentation dans la prise du bloc d'alimentation. Si l'ancien cable d'alimentation semble use ou endommagé de chaque façon que ce soit, remplacez-le par le cable d'alimentation fourni, sinon, vous pouvez l'utiliser.
4. Rebranche tous les autres connecteurs/cables qui ont ete retirés a l'etape 2.
5. Reglez l'interrupteur d'alimentation du bloc d'alimentation sur "1". L'ordinateur est maintainant prét à être mis sous tension.

Specifications

Standards	ATX12V v2.3EPS12V v2.92
Puisance de Sortie Maximum 630W
	85.39% @ 20% (130W)
Taux d'Efficacité	85.29% @ 50% (323W)80.02% @ 100% (636W)
Ventilateurs 1 x 120mm (Dual Ball Bearing)
Puisance d'Entrée 100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz
Température de Fonctionnement 0°C ~ 40°C (32°F ~ 104°F) @ 90% Load
Température de Stockage -20°C ~ 80°C (-4°F ~ 176°F)
Humidité 10 ~ 90% HR
MTBF (Temps Moyen Entre Pannes) 100, 000 heures
Dimensions (LxI×H) 141.0mm x 150.0mm x 86.0mm
Poids 2100g

Puissance de Sortie ATX2PW630PRO

Sortie DC	+3.3V	+5V	+12V1	+12V2	+12V3	+12V4	-12V	+5Vsb
	24A	24A	20A	20A	20A	20A	0.5A	2.5A
Puissance	140W			600W			6W	12.5W
Max	611.5W

Connecteurs

1xATX 20+4 broches

1x4+4 broches ATX12V (8-broches EPS12V)

1 x 6-broches PCI Express 2 x 8-broches PCI Express (6+2)

3x4-brochesMolex Power (LP4) 1x4-broches Mini-Power (SP4)
6x15-broches SATA

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargesements.

Pour les derniers pilotes/logiciels, veuillez visitor www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de trois ans.

En outre, StarTech.com garantit ses produits contre les defauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent etre returnes pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pieces et la main d'oeuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage resultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

Enaucun cas la responsabilité deStarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte péculinaire, résultat de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions containues dans cette déclaration ne peuvent pas s'appliquer à vous.
