| Caractéristique | Détails |
|---|---|
| Type d'alimentation | ATX 2.0 |
| Puissance | 530 Watts |
| Certification | 80 PLUS White |
| Connecteurs principaux | 1 x 24-pin ATX, 1 x 4+4-pin CPU, 4 x 6+2-pin PCIe |
| Connecteurs SATA | 6 x SATA |
| Connecteurs Molex | 4 x Molex |
| Ventilateur | Ventilateur de 120 mm, fonctionnement silencieux |
| Dimensions | 150 x 140 x 86 mm |
| Poids | 1.7 kg |
| Utilisation | Conçu pour les systèmes de jeu et les PC de bureau |
| Garantie | 2 ans |
| Normes de sécurité | UL, CE, FCC |
FOIRE AUX QUESTIONS - ATX2PW530WH StarTech.com
Questions des utilisateurs sur ATX2PW530WH StarTech.com
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation (PC) au format PDF gratuitement ! Retrouvez votre notice ATX2PW530WH - StarTech.com et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ATX2PW530WH de la marque StarTech.com.
MODE D'EMPLOI ATX2PW530WH StarTech.com

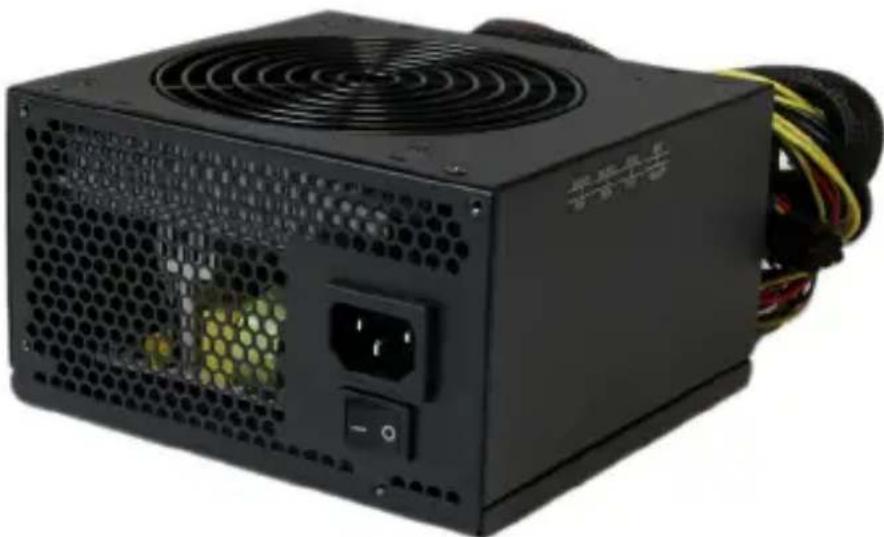

Bloc d'Alimentation ATX - 80 Plus® Certifié
ATX2PW430WH / ATX2PW500WH / ATX2PW530WH / ATX2PW550WH / ATX2PW630WH / ATX2PW450BR / ATX2PW450GO
FR: Guide de l'utilisateur - fr.startech.com
Pour les informations les plus récentes, veuillez visiter www.startech.com
Déclaration de conformité FCC
Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:
- Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.
Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés
Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.
Table des Matières
Présentation du produit......1
Vue de Face ....1
Vue d'arrière....1
Introduction......2
Contenu de l'Emballage 2
Configuration Requise....2
Installation 2
Installation du Matériel....3
Specifications....5
Sortie en Courant Continu....8
Connecteurs pour ......9
Connecteurs pour 10
Informations sur la Garantie ....11

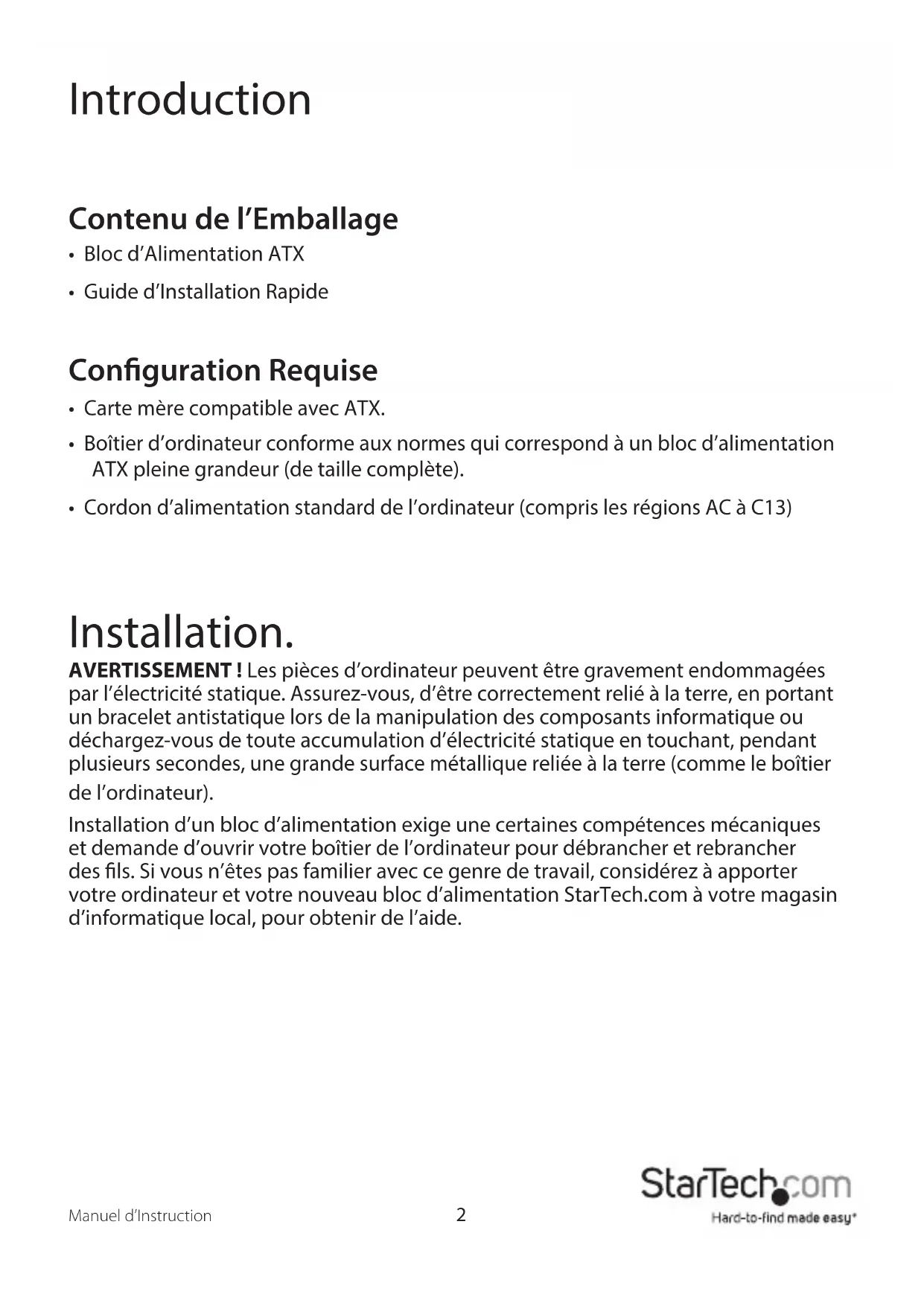

Introduction
Contenu de l'Emballage
• Bloc d'Alimentation ATX
• Guide d'Installation Rapide
Configuration Requise
- Carte mère compatible avec ATX.
- Boîtier d'ordinateur conforme aux normes qui correspond à un bloc d'alimentation ATX pleine grandeur (de taille complète).
• Cordon d'alimentation standard de l'ordinateur (compris les régions AC à C13)
Installation.
AVERTISSEMENT ! Les pièces d'ordinateur peuvent être gravement endommagées par l'électricité statique. Assurez-vous, d'être correctement relié à la terre, en portant un bracelet antistatique lors de la manipulation des composants informatique ou déchargez-vous de toute accumulation d'électricité statique en touchant, pendant plusieurs secondes, une grande surface métallique reliée à la terre (comme le boîtier de l'ordinateur).
Installation d'un bloc d'alimentation exige une certaines compétences mécaniques et demande d'ouvrir votre boîtier de l'ordinateur pour débrancher et rebrancher des fils. Si vous n'êtes pas familier avec ce genre de travail, considérez à apporter votre ordinateur et votre nouveau bloc d'alimentation StarTech.com à votre magasin d'informatique local, pour obtenir de l'aide.
Installation du Matériel
- Si vous remplacez un bloc d'alimentation existant, mettez votre ordinateur hors tension et tous les périphériques connecté à lui (imprimantes, disques durs externes, etc.).
- Si vous remplacez un bloc d'alimentation existant, vérifié s'il y a un interrupteur d'alimentation sur lui. Mettez-le sur la position "0". Débranchez le câble d'alimentation de l'arrière du bloc d'alimentation, qui est à l'arrière de l'ordinateur et débranchez tous les autres câbles périphériques.
- Retirez le couvercle du boîtier de l'ordinateur. Pour des instructions détaillées reportez-vous à la documentation fournie avec votre système informatique ou boîtier de l'ordinateur.
- Si vous remplacez un bloc d'alimentation existant, débrancher tous les connecteurs d'alimentation de la carte mère et des périphériques (c.-à-d., les disques durs, CD/DVD disques, etc.). Assurez-vous de prendre note de chaque connecteur et où ils étaient branché. Assurez-vous qu'il n'y a pas des périphériques connectés au bloc d'alimentation existante.
- Si vous remplacez un bloc d'alimentation existant, retirez-le du boîtier de l'ordinateur. Cela s'est fait généralement en retirant les quatre vis (4) de fixation sur la face extérieure du bloc d'alimentation. Reportez-vous à la documentation de votre système d'ordinateur ou boîtier de l'ordinateur pour plus de détails.
- Tenez le nouveau bloc d'alimentation en place afin que les 4 trous de vis, autour du ventilateur, soient alignés avec les trous de fixation sur le boîtier de votre ordinateur. Fixez les 4 vis (inclus avec le boîtier de votre ordinateur) au bloc d'alimentation, à travers du boîtier de l'ordinateur. Référez-vous à la documentation de votre système informatique ou du boîtier de l'ordinateur pour plus de détails.
- Branchez les connecteurs d'alimentation, depuis le bloc d'alimentation à la carte mère et aussi tous les périphériques qui nécessitent une alimentation. Si vous remplacez un bloc d'alimentation existant, remplacer tous les connecteurs d'alimentation qui ont été enlevés. Reportez-vous à la documentation de votre carte mère et des périphériques pour plus de détails concernant les exigences de puissance.
Remarque : cette bloc d'alimentation utilise un connecteur ATX 20 + 4 broches, de sorte qu'il peut être utilisé sur des cartes mères soit, avec un connecteur 20 broches ou un de 24 broches. Il suffit de détacher les 4 broches supplémentaires pour l'utilisé sur des cartes mères à 20 broches.
-
Assurez-vous que tous les câbles flottants ou inutilisés, de part du bloc d'alimentation, sont loin des ventilateurs et d'autres pièces mobiles.
-
Placez le couvercle sur le boîtier de l'ordinateur. Pour des instructions détaillées, reportez-vous à la documentation fournie avec votre système informatique ou boîtier de l'ordinateur.
- Connectez le câble d'alimentation.
- Configurez votre système informatique. Reportez-vous aux documents inclus avec votre système informatique et avec les périphériques qui sont connectés.
- Le système informatique est maintenant prêt à être mis en marche.
Spécifications
| ATX2PW430WH ATX2PW500WH | ||
| Normes | ATX12V v2.3 | |
| EPS12V v2.92 | ||
| Cote d'Efficacité | 80% @ 20% - 86 Watt | 80% @ 20% - 110 Watt |
| 80% @ 50% - 215 Watt | 80% @ 50% - 275 Watt | |
| 80% @ 100% - 430 Watt | 80% @ 100% - 550 Watt | |
| Puissance de Sortie Maximale | 430W 500W | |
| Ventilateurs 1 x 80mm | ||
| Puissance d'Entrée 100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz | ||
| Température de Fonctionnement | 0°C vers 40°C | |
| Température de Stockage -20°C vers 80°C | ||
| Humidité Humidité Relative de 10 - 90% | ||
| MTBF 100,000 | ||
| Dimensions (L x P x H) 150mm x 86mm x 140mm | ||
(Suite des spécifications)
| ATX2PW530WH ATX2PW550WH | ||
| Normes | ATX12V v2.3 | |
| EPS12V v2.92 | ||
| Cote d'Efficacité | 80% @ 20% - 106 Watt | 80% @ 20% - 110 Watt |
| 80% @ 50% - 265 Watt | 80% @ 50% - 275 Watt | |
| 80% @ 100% - 530 Watt | 80% @ 100% - 550 Watt | |
| Puissance de Sortie Maximale | 530W 550W | |
| Ventilateurs 1 x 80mm | ||
| Puissance d'Entrée 100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz | ||
| Température de Fonctionnement | 0°C vers 40°C | |
| Température de Stockage -20°C vers 80°C | ||
| Humidité Humidité Relative de 10 - 90% | ||
| MTBF 100,000 | ||
| Dimensions (L x P x H) 150mm x 86mm x 140mm | ||
(Suite des spécifications)
| ATX2PW630WH ATX2PW450BR ATX2PW450GO | |||
| Normes | ATX12V v2.3 | ||
| EPS12V v2.92 | |||
| Cote d'Efficacité | 80% @ 20% - 126 | 81% @ 20% - 90 | 87% @ 20% - 90 |
| Watt | Watt | Watt | |
| 80% @ 50% - 315 | 85% @ 50% - 225 | 90% @ 50% - 225 | |
| Watt | Watt | Watt | |
| 80% @ 100% -630 | 81% @ 100% - 450 | 87% @ 100% - 450 | |
| Watt | Watt | Watt | |
| Puissance de Sortie Maximale | 630W 450W 450W | ||
| Ventilateurs 1 x 80mm | |||
| Puissance d'Entrée | 100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz | ||
| Température de Fonctionnement | 0°C vers 40°C | ||
| Température de Stockage | -20°C vers 80°C | ||
| Humidité Humidité Relative de 10 - 90% | |||
| MTBF 100,000 | |||
| Dimensions (L x P x H) | 150mm x 86mm x 140mm | ||
Sortie en Courant Continu
ATX2PW450GO
| +3.3V +5V +12V1 | +12V2 +12V3 +12V4 | -12V +5Vsb | ||
| 20A 20A 37A 37A | 37A 37A 0.5A 2.5A |
ATX2PW450BR
| +3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb | ||
| 20A 20A 35A 35A 35A 35A 0.5A 2.5A |
ATX2PW430W
| +3.3V +5V +12V1 | +12V2 +12V3 +12V4 | -12V +5Vsb | ||
| 20A 20A 33A 33A 33A 33A 0.5A 2.5A | ||||
ATX2PW500W
| +3.3V +5V +12V1 | +12V2 +12V3 +12V4 | -12V +5Vsb | ||
| 20A 20A 35A 35A | 35A 35A 0.5A 2.5A |
ATX2PW530W
| +3.3V +5V +12V1 | +12V2 +12V3 +12V4 | -12V +5Vsb | ||
| 20A 20A 41A 41A | 41A 41A 0.5A 2.5A |
ATX2PW550W

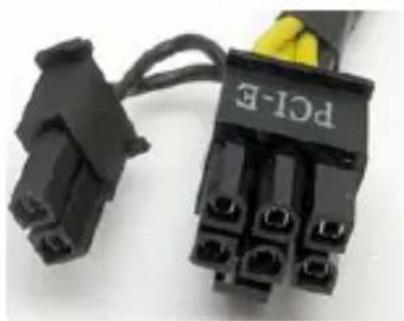

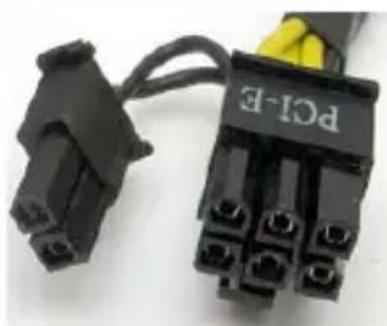

1 x PCI express à 6 broches 4 x Sata à 15 broches
3 x Molex d'Alimentation (LP4) à 4 broches
1 x 4 -broches
2 x PCI express à 6 broches 6 x Sata à 15 broches
3 x Molex d'Alimentation (LP4) à 4 broches
1 x 4 -broches
La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.
Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads
Informations sur la Garantie
Ce produit est couvert par une garantie de deux ans.
En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
Limitation de Responsabilité
En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
