Marque	StarTech.com
Modèle	ATX2PW450GO
Type	Bloc d'alimentation pour PC
Facteur de forme	ATX
Certification 80 PLUS	Or (efficacité jusqu'à 90 %)
Puissance de sortie maximale	450 W
Normes électriques	ATX12V v2.3, EPS12V v2.92
Ventilateur	1 x 80 mm
Tension d'entrée	100 ~ 240 VAC, 10 ~ 5 A, 47 ~ 63 Hz
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 80 °C
Humidité relative	10 % à 90 %
MTBF	100 000 heures
Dimensions (L x l x H)	150 mm x 86 mm x 140 mm
Connecteur ATX principal	1 x 20+4 broches
Connecteur CPU	1 x 4+4 broches (EPS12V 8 broches)
Connecteur PCI Express	1 x 6+2 broches
Connecteurs SATA	4 x 15 broches
Connecteurs Molex	3 x 4 broches (LP4)
Connecteur disquette	1 x 4 broches
Garantie	2 ans

FOIRE AUX QUESTIONS - ATX2PW450GO StarTech.com

Comment installer le bloc d'alimentation ATX2PW450GO ?

Avant toute manipulation, déchargez l'électricité statique en touchant une surface métallique reliée à la terre. Mettez l'ordinateur hors tension et débranchez le câble d'alimentation. Ouvrez le boîtier, retirez l'ancienne alimentation si présente, puis placez la nouvelle en alignant les trous de vis. Fixez-la avec les vis fournies. Branchez les connecteurs à la carte mère et aux périphériques (ATX 20+4 broches, CPU 4+4 broches, PCIe, SATA, Molex). Refermez le boîtier, branchez le câble d'alimentation et démarrez l'ordinateur.

Ce bloc d'alimentation est-il compatible avec ma carte mère ATX ?

Oui, il est compatible avec toute carte mère respectant la norme ATX ou micro-ATX. Le connecteur principal est un 20+4 broches, ce qui permet de l'utiliser aussi bien sur les cartes mères à 20 broches qu'à 24 broches. Le connecteur CPU est un 4+4 broches, compatible avec les prises EPS12V 8 broches ou 4 broches des cartes mères récentes.

Quels connecteurs sont fournis avec le ATX2PW450GO ?

Le bloc d'alimentation inclut les connecteurs suivants : 1 x ATX 20+4 broches, 1 x CPU 4+4 broches (EPS12V), 1 x PCI Express 6+2 broches, 4 x SATA 15 broches, 3 x Molex 4 broches (LP4) et 1 x disquette 4 broches.

Quelle est la puissance totale fournie ?

La puissance de sortie maximale est de 450 watts. Elle est répartie sur trois rails +12 V (37 A chacun), ainsi que sur les rails +3,3 V (20 A), +5 V (20 A), -12 V (0,5 A) et +5 Vsb (2,5 A). La puissance combinée sur les rails +3,3 V et +5 V est suffisante pour la plupart des configurations.

Est-ce que ce bloc d'alimentation est certifié 80 PLUS ?

Oui, il est certifié 80 PLUS Or. Cela signifie qu'il atteint un rendement d'au moins 87 % à 20 % de charge, 90 % à 50 % et 87 % à pleine charge, ce qui réduit la consommation électrique et la chaleur dégagée.

Quelle est la durée de la garantie ?

StarTech.com offre une garantie de 2 ans à compter de la date d'achat. Elle couvre les défauts de matériaux et de fabrication. Pour plus d'informations, consultez le site www.startech.com/support.

Comment vérifier si l'alimentation fonctionne correctement ?

Avant de l'installer, vous pouvez réaliser un test simple : branchez le câble d'alimentation secteur, puis à l'aide d'un trombone, reliez brièvement le fil vert (PS-ON) et un fil noir (masse) sur le connecteur ATX 24 broches. Si le ventilateur tourne, l'alimentation est sous tension. Attention, cette opération doit être faite avec précaution.

Que faire si l'ordinateur ne démarre pas après l'installation ?

Vérifiez d'abord que tous les connecteurs sont bien enfoncés, notamment le connecteur ATX principal et le connecteur CPU. Assurez-vous que l'interrupteur à l'arrière de l'alimentation est sur la position 'I'. Vérifiez également que le câble d'alimentation secteur est branché. Si le problème persiste, testez l'alimentation avec un autre PC ou effectuez le test du trombone décrit ci-dessus.

Puis-je utiliser ce bloc d'alimentation avec une carte graphique puissante ?

Cela dépend de la consommation de votre carte graphique. Le connecteur PCI Express 6+2 broches peut délivrer jusqu'à 150 W. Pour une carte graphique milieu de gamme, c'est suffisant. Pour les cartes très gourmandes (plus de 250 W), une alimentation de 550 W ou plus avec plusieurs connecteurs PCIe serait recommandée. Consultez les spécifications de votre carte graphique.

Où trouver le manuel d'utilisation ou les pilotes ?

Le manuel d'utilisation est disponible en téléchargement gratuit sur www.startech.com. Recherchez le modèle ATX2PW450GO. Aucun pilote n'est nécessaire pour une alimentation PC ; elle est reconnue nativement par le système.

MODE D'EMPLOI ATX2PW450GO StarTech.com

Bloc d'Alimentation ATX - 80 Plus® Certifié

ATX2PW430WH / ATX2PW500WH / ATX2PW530WH /ATX2PW550WH / ATX2PW630WH / ATX2PW450BR /ATX2PW450GO

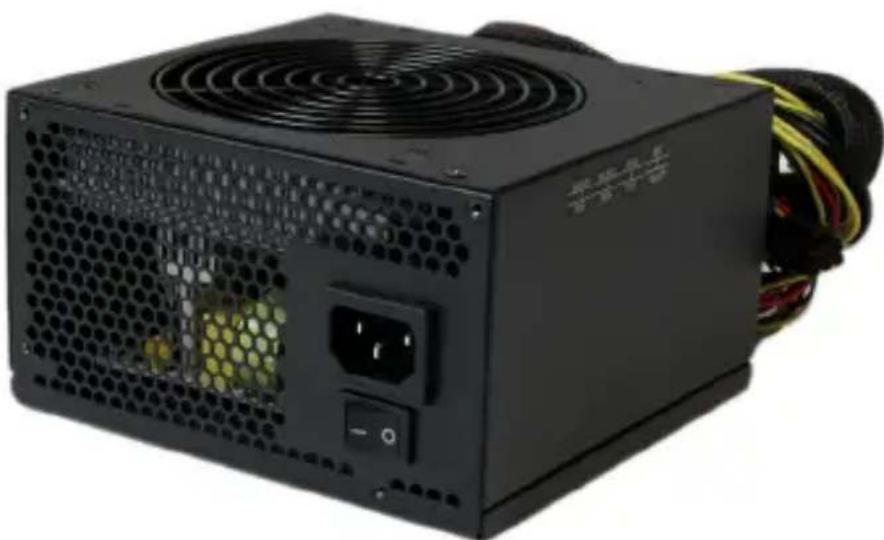

*Image du ATX2PW430WH

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuilles visitor www.startech.com

Déclaration de conformité FCC

Cet équipement a ete teste et declare conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règes FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génére, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilise conformément aux instructions, il peut causeer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produit pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technician radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés hierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matieres

Présentation du produit 1

Vue de Face 1
Vue d'arriere 1

Introduction 2

Contenu de l'Emballage 2
Configuration Requise. 2

Installation 2

Installation du Matériel 3

Specifications. 5

Sortie en Courant Continu 8

Connecteurs pour 9

Connecteurs pour 10

Informations sur la Garantie 11

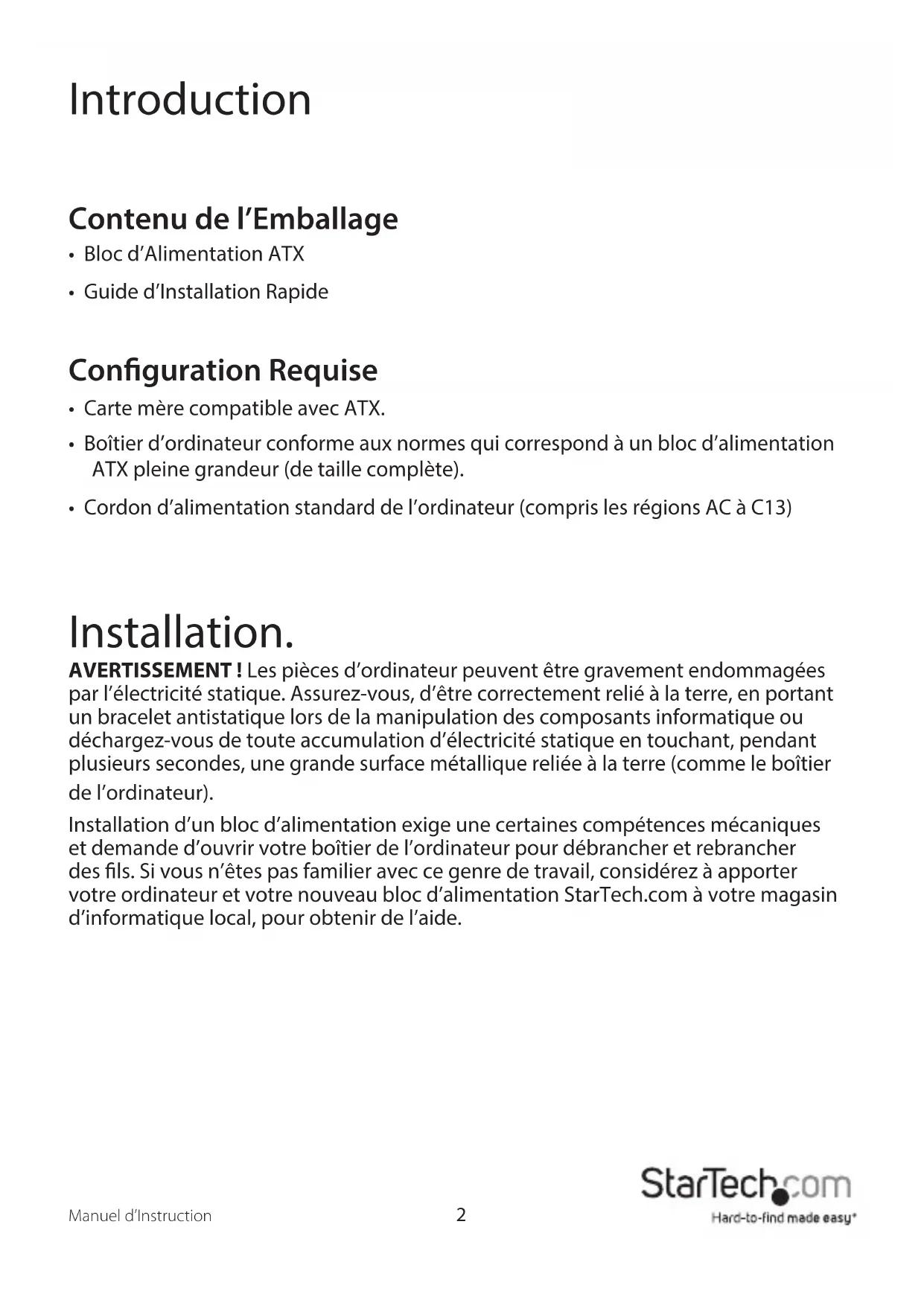

Introduction

Contenu de l'Emballage

• Bloc d'Alimentation ATX
• Guide d'Installation Rapide

Configuration Requise

• Carte mère compatible avec ATX.
• Boitier d'ordinateur conforme aux normes qui correspond à un bloc d'alimentation ATX pleine grandeur (de taille complète).
  Cordon d'alimentation standard de l'ordinateur (comprises les régions AC à C13)

Installation.

AVERTISSEMENT! Les pieces d'ordinateur peuvent être gravement endommagées par l'électricité statique. Assurez-vous, d'être correctement relié à la terre, en portant un bracelet antistatique lors de la manipulation des composants informatique ou déchargez-vous de toute accumulation d'électricité statique en touchant, pendant plusieurs secondes, une grande surface métallique reliée à la terre ( comme le boîtier de l'ordinateur).

Installation d'un bloc d'alimentation exige une certaines compétences mécaniques et demande d'ouvrir votre boîtier de l'ordinateur pour débrancher et rebrancher des fils. Si vous n'étés pas familier avec ce genre de travail, considérrez à apporter votre ordinateur et votre nouveau bloc d'alimentation StarTech.com à votre magasin d'informatique local, pour obtenir de l'aide.

Installation du Matériel

1. Si vous remplacez un bloc d'alimentation existant, mettez votre ordinateur hors tension et tous les péripériques connecté à lui (imprimantes, disques durs externes, etc.).
2. Si vous remplacez un bloc d'alimentation existant, vérifie s'il y a un interrupteur d'alimentation sur lui. Mettez-le sur la position "0". Débranchez le cable d'alimentation de l'arrête du bloc d'alimentation, qui est à l'arrête de l'ordinateur et débranchez tous les autres cables périphériques.
3. Retirez le couvercle du boîtier de l'ordinateur. Pour des instructions détaillées reportez-vous à la documentation fournie avec votre système informatique ou boîtier de l'ordinateur.
4. Si vous remplacez un bloc d'alimentation existant, débrancher tous les connecteurs d'alimentation de la carte mère et des périhériques (c.-à-d., les disques durs, CD/DVD disques, etc.). Assurez-vous de prendre note de chaque connecteur et où ils étaient branché. Assurez-vous qu'il n'y a pas des périhériques connectés au bloc d'alimentation existante.
5. Si vous remplacez un bloc d'alimentation existant, retirez-le du boîtier de l'ordinateur. Cela s'est fait généralement en retardant les quatre vis (4) de fixation sur la face extérieure du bloc d'alimentation. Reportez-vous à la documentation de votre système d'ordinateur ou boîtier de l'ordinateur pour plus de détails.
6. Tenez le nouveau bloc d'alimentation en place afin que les 4 trous de vis, autour du ventilateur, soient alignés avec les trous de fixation sur le boîtier de votre ordinateur. Fixez les 4 vis (inclus avec le boîtier de votre ordinateur) au bloc d'alimentation, à travers du boîtier de l'ordinateur. Référez-vous à la documentation de votre système informatique ou du boîtier de l'ordinateur pour plus de détails.
7. Branchez les connecteurs d'alimentation, depuis le bloc d'alimentation à la carte mère et aussi tous les péripériques qui nécessitent une alimentation. Si vous remplacez un bloc d'alimentation existant, replacer tous les connecteurs d'alimentation qui ont été enlevés. Reportez-vous à la documentation de votre carte mère et des péripériques pour plus de détails concernant les exigences de puissance.

Remarque: cette bloc d'alimentation utilise un connecteur ATX 20 + 4 broches, de sorte qu'il peut etre utilise sur des cartes meresoit, avec un connecteur 20 broches ou un de 24 broches. Il suffit de detacher les 4 broches supplémentaires pour l'utilise sur des cartes meresa 20 broches.

1. Assurez-vous que tous les câbles flottants ou inutilisés, de part du bloc d'alimentation, sont loin des ventilateurs et autres pieces mobiles.

2. Placez le couvercle sur le boîtier de l'ordinateur. Pour des instructions détaillées, reportez-vous à la documentation fournie avec votre système informatique ou boîtier de l'ordinateur.

3. Connectez le cable d'alimentation.
4. Configurez votre système informatique. Reportez-vous aux documents inclus avec cette système informatique et avec les périphériques qui sont connectés.
   12.Le système informatique est maintainant prer à être mis en marche.

Specifications

ATX2PW430WH ATX2PW500WH
Normes	ATX12V v2.3
	EPS12V v2.92
Cote d'Efficacité	80% @ 20% - 86 Watt	80% @ 20% - 110 Watt
	80% @ 50% - 215 Watt	80% @ 50% - 275 Watt
	80% @ 100% - 430 Watt	80% @ 100% - 550 Watt
Puisance de Sortie Maximale	430W 500W
Ventilateurs 1 x 80mm
Puisance d'Entrée 100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz
Température de Fonctionnement	0°C vers 40°C
Température de Stockage -20°C vers 80°C
Humidité Humidité Relative de 10 - 90%
MTBF 100,000
Dimensions (L x P x H) 150mm x 86mm x 140mm

(Suite des specifications)

ATX2PW530WH ATX2PW550WH
Normes	ATX12V v2.3
	EPS12V v2.92
Cote d'Efficacité	80% @ 20% - 106 Watt	80% @ 20% - 110 Watt
	80% @ 50% - 265 Watt	80% @ 50% - 275 Watt
	80% @ 100% - 530 Watt	80% @ 100% - 550 Watt
Puisance de Sortie Maximale	530W 550W
Ventilateurs 1 x 80mm
Puisance d'Entrée 100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz
Température de Fonctionnement	0°C vers 40°C
Température de Stockage -20°C vers 80°C
Humidité Humidité Relative de 10 - 90%
MTBF 100,000
Dimensions (L x P x H) 150mm x 86mm x 140mm

(Suite des specifications)

ATX2PW630WH ATX2PW450BR ATX2PW450GO
Normes		ATX12V v2.3
		EPS12V v2.92
Cote d'Efficacité	80% @ 20% - 126	81% @ 20% - 90	87% @ 20% - 90
	Watt	Watt	Watt
	80% @ 50% - 315	85% @ 50% - 225	90% @ 50% - 225
	Watt	Watt	Watt
	80% @ 100% -630	81% @ 100% - 450	87% @ 100% - 450
	Watt	Watt	Watt
Puisance de Sortie Maximale	630W 450W 450W
Ventilateurs 1 x 80mm
Puisance d'Entrée		100 ~ 240VAC, 10 ~ 5A, 47 ~ 63Hz
Température de Fonctionnement		0°C vers 40°C
Température de Stockage		-20°C vers 80°C
Humidité Humidité Relative de 10 - 90%
MTBF 100,000
Dimensions (L x P x H)	150mm x 86mm x 140mm

Sortie en Courant Continu

ATX2PW450GO

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 37A 37A 37A 0.5A 2.5A

ATX2PW450BR

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 35A 35A 35A 0.5A 2.5A

ATX2PW430W

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 33A 33A 33A 0.5A 2.5A

ATX2PW500W

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 35A 35A 35A 0.5A 2.5A

ATX2PW530W

+3.3V +5V +12V1 +12V2 +12V3 +12V4 -12V +5Vsb

20A 20A 41A 41A 41A 0.5A 2.5A

ATX2PW550W

1 x PCI express à 6 broches 4 x Sata à 15 broches

3 x Molex d'Alimentation (LP4) à 4 broches

1 x 4 -broches

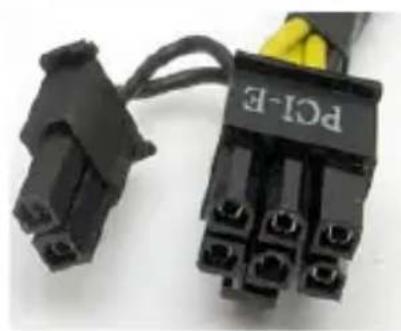

1 x 6+2 Broches PCI Express broches

Connecteurs pour

ATX2PW630WH

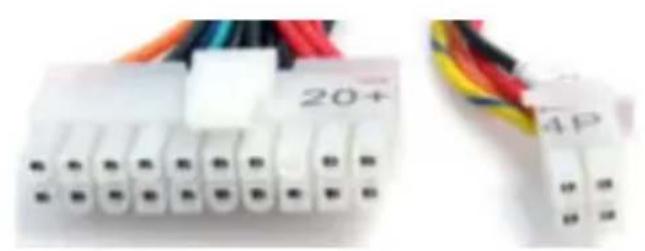

1 x 20+4-broches ATX 1 x 4+4 broches ATX de 12V (8-broches EPS12V)

2 x PCI express à 6 broches 6 x Sata à 15 broches

3 x Molex d'Alimentation (LP4) à 4 broches

1x4-broches

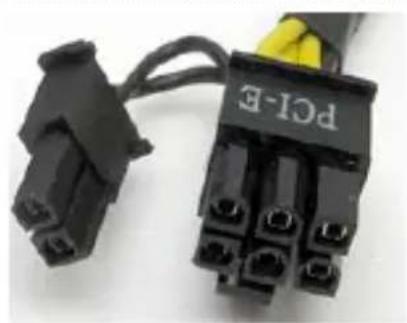

1 x 6+2 Broches PCI Express broches

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargesements.

Pour les derniers pilotes/logiciels, veuillez visitor www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les defaults de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être returnés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pieces et la main d'oeuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage resultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
