S1000R - Alimentation d'énergie non interruptible Middle Atlantic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation d'énergie non interruptible (onduleur)
Marque	Middle Atlantic
Modèle	S1000R
Capacité en VA	1000 VA
Tension d'entrée	120 V CA
Tension de sortie	120 V CA régulée (AVR)
Type de batterie	Plomb-acide scellée, 24 V, 16 Ah max
Protection	Parasurtenseur, filtre EMI, protection contre les courts-circuits
Régulation de tension (AVR)	Oui
Dimensions approximatives (L x P x H)	400 x 200 x 300 mm
Poids approximatif	12 kg
Alimentation	Prise murale avec mise à la terre, circuit 20 A max
Fonctions principales	Ondulation sinusoïdale simulée, commutation automatique, protection des équipements sensibles
Entretien	Vérifier périodiquement l'état de la batterie ; remplacer tous les 3-5 ans ou selon besoin
Sécurité	Arrêt automatique en cas de surcharge ou court-circuit ; alarme sonore en mode batterie
Pièces détachées	Batterie de remplacement (24 V, 16 Ah max)
Réparabilité	Remplacement de la batterie par l'utilisateur possible ; autres réparations par professionnel
Informations générales	Conforme FCC Classe B ; ne pas utiliser pour équipement médical ou de maintien de vie

FOIRE AUX QUESTIONS - S1000R Middle Atlantic

Que faire si l'onduleur émet un bip continu ?

Un bip continu indique généralement une batterie déchargée ou un défaut. Vérifiez que l'appareil est branché sur une prise secteur et que le fusible n'a pas sauté. Si le problème persiste, la batterie peut être à remplacer.

Comment remplacer la batterie du S1000R ?

Débranchez l'onduleur du secteur, retirez le panneau d'accès, débranchez les connecteurs de la batterie en respectant la polarité, puis installez une batterie neuve 24 V 16 Ah max. Reconnectez et refermez. Attention aux bijoux conducteurs.

Puis-je brancher un appareil médical sur cet onduleur ?

Non, cet onduleur n'est pas conçu pour les équipements de soutien médical ou de maintien de vie. Utilisez un onduleur spécialisé pour ces applications.

Quelle est l'autonomie typique de l'onduleur ?

L'autonomie dépend de la charge. Pour une charge de 500 W, l'autonomie est d'environ 10 à 15 minutes. Pour une charge plus faible, elle peut atteindre 30 minutes.

L'onduleur doit-il être branché sur une prise avec terre ?

Oui, il est impératif de brancher l'onduleur sur une prise de courant avec mise à la terre pour garantir la sécurité et le bon fonctionnement.

Que faire en cas de surcharge ?

L'onduleur émettra une alarme sonore et pourrait s'éteindre. Débranchez certains appareils pour réduire la charge en dessous de la capacité maximale (1000 VA).

Comment tester le bon fonctionnement de l'onduleur ?

Branchez l'onduleur sur le secteur, puis débranchez la prise secteur. L'onduleur doit basculer sur batterie et alimenter les appareils connectés sans interruption. Un bip intermittent se fait entendre.

Quelle est la tension de la batterie interne ?

La batterie interne est composée de deux batteries 12 V en série, fournissant une tension nominale de 24 V CC.

Puis utiliser une batterie de capacité différente pour le remplacement ?

Il est recommandé d'utiliser une batterie de mêmes caractéristiques (24 V, 16 Ah max) pour garantir la sécurité et les performances. Une capacité supérieure peut endommager le chargeur.

Où puis-je trouver la notice complète ?

La notice complète au format PDF est disponible en téléchargement sur notre site notice-facile.com ou sur le site du fabricant Middle Atlantic.

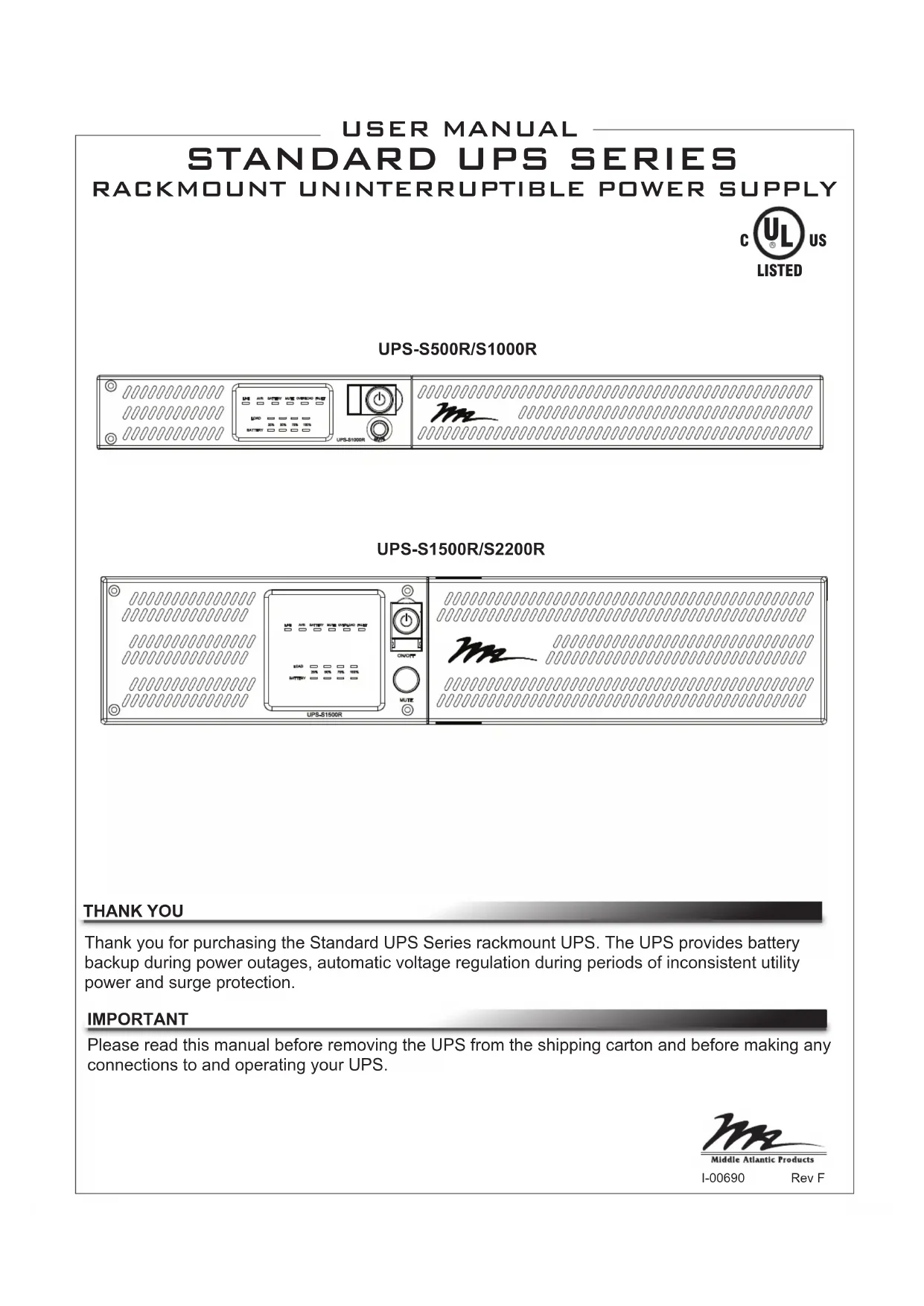

MODE D'EMPLOI S1000R Middle Atlantic

S'il vous plaît lire et suivre attentivement les instructions lors de l'installation et le fonctionnement de cet appareil. Lisez ce manuel soigneusement avant de déballer, installer ou utiliser.

L'éclair avec le symbole de flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une tension dangereuse non isolée dans l'enceinte du produit qui peut être d'une ampleur suffisante pour constituer un risque de choc électrique pour les personnes

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'importants instructions d'opération et de maintenance (entretien) dans la documentation accompagnant l'appareil

ATTENTION: L'onduleur doit être branché sur une prise de courant alternatif protégée par un fusible ou un disjoncteur.

ATTENTION: Même lorsque le cordon d'alimentation est débranché, les parties internes peuvent recevoir suffisamment de courant de la batterie pour être dangereuses.

ATTENTION: Pour éviter les risque d'incendie ou de choc électrique, l'appareil doit être installé dans un local libre de contaminants conducteurs et dont la température et l'humidité sont contrôlées (reportez-vous aux spécifications techniques pour pren dre connaissance des plages de température et d'humidité acceptables).

ATTENTION: Pour éviter la décharge électrique, éteignez arrêtez l'unité et débranchez-la de la source de courant alternatif avant d'entretenir la batterie.

ATTENTION: Pour réduire le risque de choc électrique, ne pas enlever le couvercle, à l'exception de réparer la batterie. Il n'y a pas de pièces réparables par l'intérieur, sauf pour la batterie.

ATTENTION: Ne pas utiliser pour l'équipement de soutien médical ou de la vie. Ne pas utiliser en toute circonstance susceptible d'affecter fonctionnement ou la sécurité de tout le matériel de soutien de la vie, avec toutes les applications médicales ou les soins aux patients.

ATTENTION: N'ouvrez pas ou ne mutilez pas les batteries. Le matériel libéré est nocif à la peau et aux yeux et peut être toxique.

ATTENTION: Ne vous débarrassez pas des batteries dans un feu. Les batteries peuvent éclater.

ATTENTION: Pour réduire le risque d'incendie, relie seulement à un circuit équipé de 20 ampères de branche de circuit de protection maximum de surintensité selon le code électrique national, ANSI/NFPA 70.

ATTENTION: Pour éviter les risques de choc électrique, éteignez l'appareil et débranchez l'alimentation avant d'installer un composant quelconque.

ATTENTION: Ne le branchez pas sur une prise de courant sans mise à la terre. Si vous souhaitez mettre l'appareil hors tension, éteignez-le avant de le débrancher.

ATTENTION: Avant de remplacer des batteries, enlever conducteur bijoux tels que des chaînes, des montres-bracelet et des anneaux. La haute énergie par les matériaux conducteurs a pu causer les brûlures graves.

ATTENTION: (Seulement requis pour l'unité avec HB batterie de classe de la flamme) Ne pas utiliser dans une salle informatique tel que défini dans la norme pour la protection des équipements informatiques/traitement des données, ANSI/NFPA 75.

ATTENTION: Assurer la prise murale et UPS sont situés près de l'équipement étant fixé pour bonne accessibilité.

FCC WARNING

REMARQUE: Cet appareil a subi des tests de contrôle et a été déclaré conforme aux limites imposées aux appareils numériques de Classe B par la section 15 de la réglementation FCC. Ces limites ont été établies pour assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil fonctionne dans un environnement résidentiel. Cet appareil génère, exploite et peut émettre un rayonnement de fréquence radio. En outre, en cas d'installation et d'utilisation non conforme aux instructions, il risque de provoquer des interférences indésirables avec les transmissions radio. Rien ne garantit qu'aucune interférence ne se produira dans une installation donnée. Si l'utilisation de cet appareil provoque des interférences indésirables avec la réception radio ou télévision (ce que vous pouvez déterminer en l'éteignant, puis en le rallumant), il est recommandé d'essayer d'y remédier en prenant une ou plusieurs des mesures suivantes :

1. Réorientez ou déplacez l'antenne de réception.
2. Augmentez la distance entre l'appareil et le récepteur.
3. Branchez l'appareil sur une prise de courant située sur un circuit différent de celui du récepteur.
4. Contactez votre détaillant ou un technicien qualifié en réparation radio/télévision. Si un accessoire spécifique est nécessaire pour assurer la conformité de l'appareil, cela doit être précisé dans les instructions.

ATTENTION: Un cordon d'alimentation blindé est nécessaire pour respecter les limites d'émission fixées par la FCC et pour empêcher les interférences avec les récepteurs radio ou télévision placés à proximité. Il est impératif de n'utiliser que le cordon d'alimentation fourni. Ne connectez de périphériques d'entrée/sortie à cet appareil qu'avec des câbles blindés.

ATTENTION: Toute modification apportée à ce produit qui n'est pas expressément approuvée par la garantie peut priver l'utilisateur de son droit d'utiliser l'appareil.

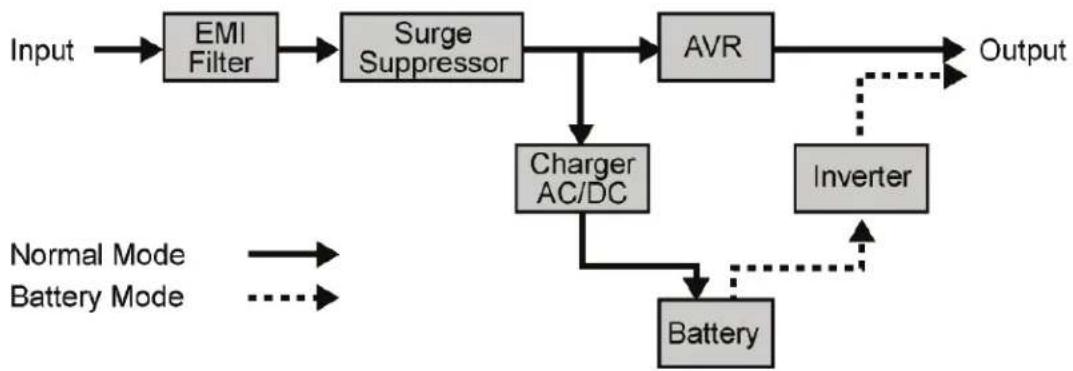

CIRCUIT DIAGRAM

ATTENTION: Risques d'énergie danger, 24 V, maximaux 18 ampère-heure batterie. Avant de remplacer des batteries, enlever conducteur bijoux tels que des chaînes, des montres-bracelet et des anneaux. La haute énergie par les matériaux conducteurs a pu causer les brûlures graves (UPS-S1500R/UPS-S2200R).

ATTENTION: Risques d'énergie danger, 24 V, maximaux 16 ampère-heure batterie. Avant de remplacer des batteries, enlever conducteur bijoux tels que des chaînes, des montres-bracelet et des anneaux. La haute énergie par les matériaux conducteurs a pu causer les brûlures graves (UPS-S500R/UPS-S1000R).

UPS-S500R/S1000R SERIES BATTERY REPLACEMENT
