S2000R - Alimentation d'énergie non interruptible Middle Atlantic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation d'énergie non interruptible (UPS) avec régulation automatique de tension (AVR)
Marque	Middle Atlantic
Modèle	S2000R
Dimensions (approx.)	Form factor rack 2U, 48,3 cm de large, 8,9 cm de haut, 43,2 cm de profondeur
Poids (approx.)	24 kg
Alimentation	Entrée secteur 100-120 V CA, 60 Hz, protection 20 A max
Batterie	24 V CC, 18 Ah (selon série), remplaçable
Capacité nominale	2000 VA
Fonctions principales	Filtre EMI, parasurtenseur, régulation AVR, onduleur, protection des équipements connectés
Entretien et nettoyage	Débrancher et éteindre avant toute intervention ; remplacer les batteries comme indiqué dans la notice
Installation	Monter en rack ou poser à plat ; brancher sur prise avec terre et circuit 20 A ; ne pas utiliser pour équipement médical
Sécurité	Conformité FCC Classe B ; risque de choc électrique ; ne pas ouvrir sauf pour changer la batterie
Pièces détachées et réparabilité	Batterie remplaçable par l'utilisateur ; autres pièces non réparables en interne
Informations générales	Température de fonctionnement : 0-40 °C ; humidité : 0-95 % (sans condensation)

FOIRE AUX QUESTIONS - S2000R Middle Atlantic

Comment remplacer la batterie du S2000R ?

Éteignez l'onduleur et débranchez-le du secteur. Retirez le panneau avant (si applicable) puis les caches de la batterie. Déconnectez les câbles de la batterie usagée en commençant par le négatif. Remplacez par une batterie identique (24 V, type compatible). Reconnectez en commençant par le positif, puis refermez. Attention aux bijoux conducteurs : retirez bagues, montres et chaînes avant toute manipulation.

Quelle est l'autonomie typique de l'onduleur S2000R ?

L'autonomie dépend de la charge connectée. Pour une charge de 1000 W, l'autonomie est d'environ 5 à 10 minutes. Pour une charge légère (200 W), elle peut atteindre 30 minutes ou plus. Consultez le tableau d'autonomie dans la notice complète.

Le S2000R est-il compatible avec un groupe électrogène ?

Oui, mais la forme d'onde du groupe doit être sinusoïdale. Les groupes à onde modifiée peuvent provoquer un dysfonctionnement. L'onduleur peut passer sur batterie si la tension du groupe est instable.

Puis-je connecter une imprimante laser sur le S2000R ?

Il est déconseillé car les imprimantes laser consomment un pic élevé au démarrage qui peut surcharger l'onduleur. Préférez brancher uniquement des équipements informatiques sensibles (PC, écran, serveur).

Que faire si l'onduleur émet un bip continu ?

Un bip continu indique généralement une surcharge ou une batterie défectueuse. Débranchez des équipements pour réduire la charge. Si le bip persiste, vérifiez la batterie. Consultez la section de dépannage de la notice.

Comment installer le S2000R en rack ?

Utilisez les équerres de fixation fournies. Fixez-les sur les montants du rack (standard 19 pouces). Vissez l'onduleur sur les équerres. Assurez-vous que le rack est stable et que la ventilation est assurée à l'avant et à l'arrière.

Le S2000R dispose-t-il d'une prise USB ou RJ45 pour la communication ?

Le modèle S2000R peut inclure un port USB ou RS-232 selon la version. Consultez le panneau arrière de votre unité pour vérifier. Un logiciel de gestion UPS peut être téléchargé sur le site de Middle Atlantic.

Quelle est la garantie de l'onduleur Middle Atlantic S2000R ?

La garantie standard est de 2 à 3 ans selon le pays. La batterie a une garantie distincte de 1 à 2 ans. Enregistrez votre produit sur le site Middle Atlantic pour bénéficier de la couverture complète.

Puis-je utiliser le S2000R avec une prise domestique standard ?

Oui, mais la prise doit être mise à la terre et protégée par un disjoncteur de 20 A maximum. Ne pas utiliser de rallonge ni de multiprise non adaptée.

Que signifie le voyant 'AVR' sur le panneau avant ?

Le voyant AVR (Automatic Voltage Regulation) est allumé lorsque l'onduleur régule la tension d'entrée sans utiliser la batterie. Il indique que la tension secteur est en dehors de la plage normale mais que l'appareil la corrige.

MODE D'EMPLOI S2000R Middle Atlantic

S'il vous plaît lire et suivre attentivement les instructions lors de l'installation et le fonctionnement de cet appareil. Lisez ce manuel soigneusement avant de déballer, installer ou utiliser.

L'éclair avec le symbole de flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une tension dangereuse non isolée dans l'enceinte du produit qui peut être d'une ampleur suffisante pour constituer un risque de choc électrique pour les personnes

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'importants instructions d'opération et de maintenance (entretien) dans la documentation accompagnant l'appareil

ATTENTION: L'onduleur doit être branché sur une prise de courant alternatif protégée par un fusible ou un disjoncteur.

ATTENTION: Même lorsque le cordon d'alimentation est débranché, les parties internes peuvent recevoir suffisamment de courant de la batterie pour être dangereuses.

ATTENTION: Pour éviter les risque d'incendie ou de choc électrique, l'appareil doit être installé dans un local libre de contaminants conducteurs et dont la température et l'humidité sont contrôlées (reportez-vous aux spécifications techniques pour pren dre connaissance des plages de température et d'humidité acceptables).

ATTENTION: Pour éviter la décharge électrique, éteignez arrêtez l'unité et débranchez-la de la source de courant alternatif avant d'entretenir la batterie.

ATTENTION: Pour réduire le risque de choc électrique, ne pas enlever le couvercle, à l'exception de réparer la batterie. Il n'y a pas de pièces réparables par l'intérieur, sauf pour la batterie.

ATTENTION: Ne pas utiliser pour l'équipement de soutien médical ou de la vie. Ne pas utiliser en toute circonstance susceptible d'affecter fonctionnement ou la sécurité de tout le matériel de soutien de la vie, avec toutes les applications médicales ou les soins aux patients.

ATTENTION: N'ouvrez pas ou ne mutilez pas les batteries. Le matériel libéré est nocif à la peau et aux yeux et peut être toxique.

ATTENTION: Ne vous débarrassez pas des batteries dans un feu. Les batteries peuvent éclater.

ATTENTION: Pour réduire le risque d'incendie, relie seulement à un circuit équipé de 20 ampères de branche de circuit de protection maximum de surintensité selon le code électrique national, ANSI/NFPA 70.

ATTENTION: Pour éviter les risques de choc électrique, éteignez l'appareil et débranchez l'alimentation avant d'installer un composant quelconque.

ATTENTION: Ne le branchez pas sur une prise de courant sans mise à la terre. Si vous souhaitez mettre l'appareil hors tension, éteignez-le avant de le débrancher.

ATTENTION: Avant de remplacer des batteries, enlever conducteur bijoux tels que des chaînes, des montres-bracelet et des anneaux. La haute énergie par les matériaux conducteurs a pu causer les brûlures graves.

ATTENTION: (Seulement requis pour l'unité avec HB batterie de classe de la flamme) Ne pas utiliser dans une salle informatique tel que défini dans la norme pour la protection des équipements informatiques/traitement des données, ANSI/NFPA 75.

ATTENTION: Assurer la prise murale et UPS sont situés près de l'équipement étant fixé pour bonne accessibilité.

FCC WARNING

REMARQUE: Cet appareil a subi des tests de contrôle et a été déclaré conforme aux limites imposées aux appareils numériques de Classe B par la section 15 de la réglementation FCC. Ces limites ont été établies pour assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil fonctionne dans un environnement résidentiel. Cet appareil génère, exploite et peut émettre un rayonnement de fréquence radio. En outre, en cas d'installation et d'utilisation non conforme aux instructions, il risque de provoquer des interférences indésirables avec les transmissions radio. Rien ne garantit qu'aucune interférence ne se produira dans une installation donnée. Si l'utilisation de cet appareil provoque des interférences indésirables avec la réception radio ou télévision (ce que vous pouvez déterminer en l'éteignant, puis en le rallumant), il est recommandé d'essayer d'y remédier en prenant une ou plusieurs des mesures suivantes :

1. Réorientez ou déplacez l'antenne de réception.
2. Augmentez la distance entre l'appareil et le récepteur.
3. Branchez l'appareil sur une prise de courant située sur un circuit différent de celui du récepteur.
4. Contactez votre détaillant ou un technicien qualifié en réparation radio/télévision. Si un accessoire spécifique est nécessaire pour assurer la conformité de l'appareil, cela doit être précisé dans les instructions.

ATTENTION: Un cordon d'alimentation blindé est nécessaire pour respecter les limites d'émission fixées par la FCC et pour empêcher les interférences avec les récepteurs radio ou télévision placés à proximité. Il est impératif de n'utiliser que le cordon d'alimentation fourni. Ne connectez de périphériques d'entrée/sortie à cet appareil qu'avec des câbles blindés.

ATTENTION: Toute modification apportée à ce produit qui n'est pas expressément approuvée par la garantie peut priver l'utilisateur de son droit d'utiliser l'appareil.

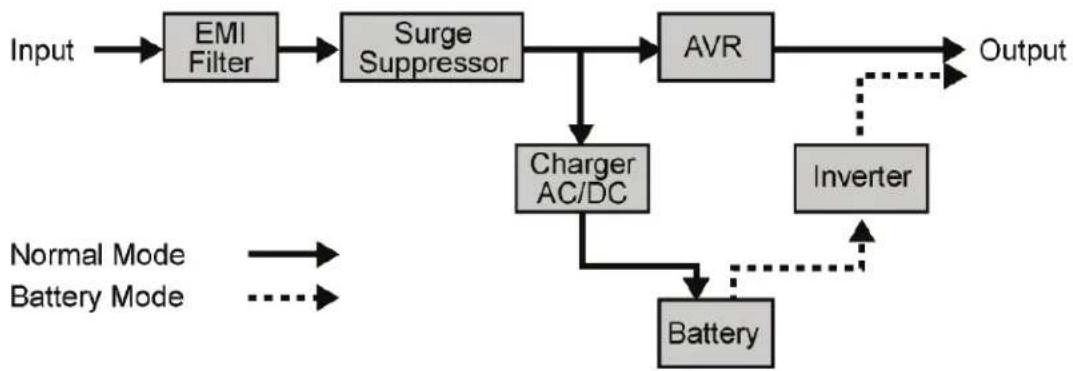

CIRCUIT DIAGRAM

ATTENTION: Risques d'énergie danger, 24 V, maximaux 18 ampère-heure batterie. Avant de remplacer des batteries, enlever conducteur bijoux tels que des chaînes, des montres-bracelet et des anneaux. La haute énergie par les matériaux conducteurs a pu causer les brûlures graves (UPS-S1500R/UPS-S2200R).

ATTENTION: Risques d'énergie danger, 24 V, maximaux 16 ampère-heure batterie. Avant de remplacer des batteries, enlever conducteur bijoux tels que des chaînes, des montres-bracelet et des anneaux. La haute énergie par les matériaux conducteurs a pu causer les brûlures graves (UPS-S500R/UPS-S1000R).

UPS-S500R/S1000R SERIES BATTERY REPLACEMENT
