Caractéristiques techniques	Alimentation d'énergie non interruptible (UPS) avec protection contre les surtensions.
Capacité	Capacité de charge en VA ou Watts (à vérifier selon le modèle spécifique).
Type de batterie	Batterie plomb-acide ou lithium-ion (selon le modèle).
Autonomie	Autonomie variable selon la charge connectée.
Connectivité	Ports de sortie (type et nombre) pour la connexion des appareils.
Utilisation	Idéal pour les équipements électroniques sensibles nécessitant une alimentation continue.
Maintenance	Vérification régulière de l'état de la batterie et des connexions.
Réparation	Consulter le service après-vente pour les réparations ou le remplacement de la batterie.
Sécurité	Équipé de protections contre les surcharges, courts-circuits et surchauffes.
Informations générales	Vérifier la compatibilité avec les appareils à alimenter avant l'achat.

FOIRE AUX QUESTIONS - UPSOLEBPR1 Middle Atlantic

Qu'est-ce que le Middle Atlantic UPSOLEBPR1 ?

Le Middle Atlantic UPSOLEBPR1 est une alimentation d'énergie non interruptible (UPS) conçue pour fournir une protection contre les coupures de courant et les fluctuations de tension pour vos équipements électroniques.

Comment installer le UPSOLEBPR1 ?

Pour installer le UPSOLEBPR1, branchez l'appareil à une prise électrique, puis connectez vos équipements aux prises de l'UPS. Assurez-vous de suivre le guide d'installation fourni dans le manuel.

Que faire si l'UPS ne s'allume pas ?

Vérifiez que l'UPS est correctement branché à une prise fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté et que la batterie est correctement installée.

Comment savoir si la batterie de l'UPS doit être remplacée ?

L'UPS dispose d'un indicateur de batterie faible. Si cet indicateur s'allume, cela signifie que la batterie doit être remplacée. Vous pouvez également vérifier l'état de la batterie dans le logiciel de gestion de l'UPS si disponible.

L'UPS émet un bip constant, que signifie cela ?

Un bip constant indique généralement une surcharge ou un problème de batterie. Vérifiez les équipements connectés et assurez-vous qu'ils ne dépassent pas la capacité de l'UPS.

Puis-je connecter des équipements sensibles à l'UPS ?

Oui, le UPSOLEBPR1 est conçu pour protéger les équipements sensibles contre les coupures de courant et les fluctuations de tension. Assurez-vous de respecter la capacité maximale de l'UPS lors de la connexion de vos appareils.

Comment effectuer un test de la batterie de l'UPS ?

Pour tester la batterie, débranchez l'UPS de la prise murale et observez si vos équipements restent alimentés. Si l'UPS fonctionne correctement, la batterie est en bon état.

Où puis-je trouver le manuel d'utilisation du UPSOLEBPR1 ?

Le manuel d'utilisation du UPSOLEBPR1 est disponible sur le site web de Middle Atlantic. Vous pouvez le télécharger en format PDF à partir de la section 'Support' ou 'Documentation' du site.

Comment entretenir mon UPSOLEBPR1 ?

Pour entretenir votre UPS, assurez-vous de garder l'appareil propre et bien ventilé. Vérifiez régulièrement l'état de la batterie et remplacez-la si nécessaire. Consultez le manuel pour des instructions spécifiques d'entretien.

Que faire en cas de panne de l'UPS ?

Si l'UPS ne fonctionne pas correctement, vérifiez d'abord les connexions et l'état de la batterie. Si le problème persiste, contactez le support technique de Middle Atlantic pour obtenir de l'aide.

MODE D'EMPLOI UPSOLEBPR1 Middle Atlantic

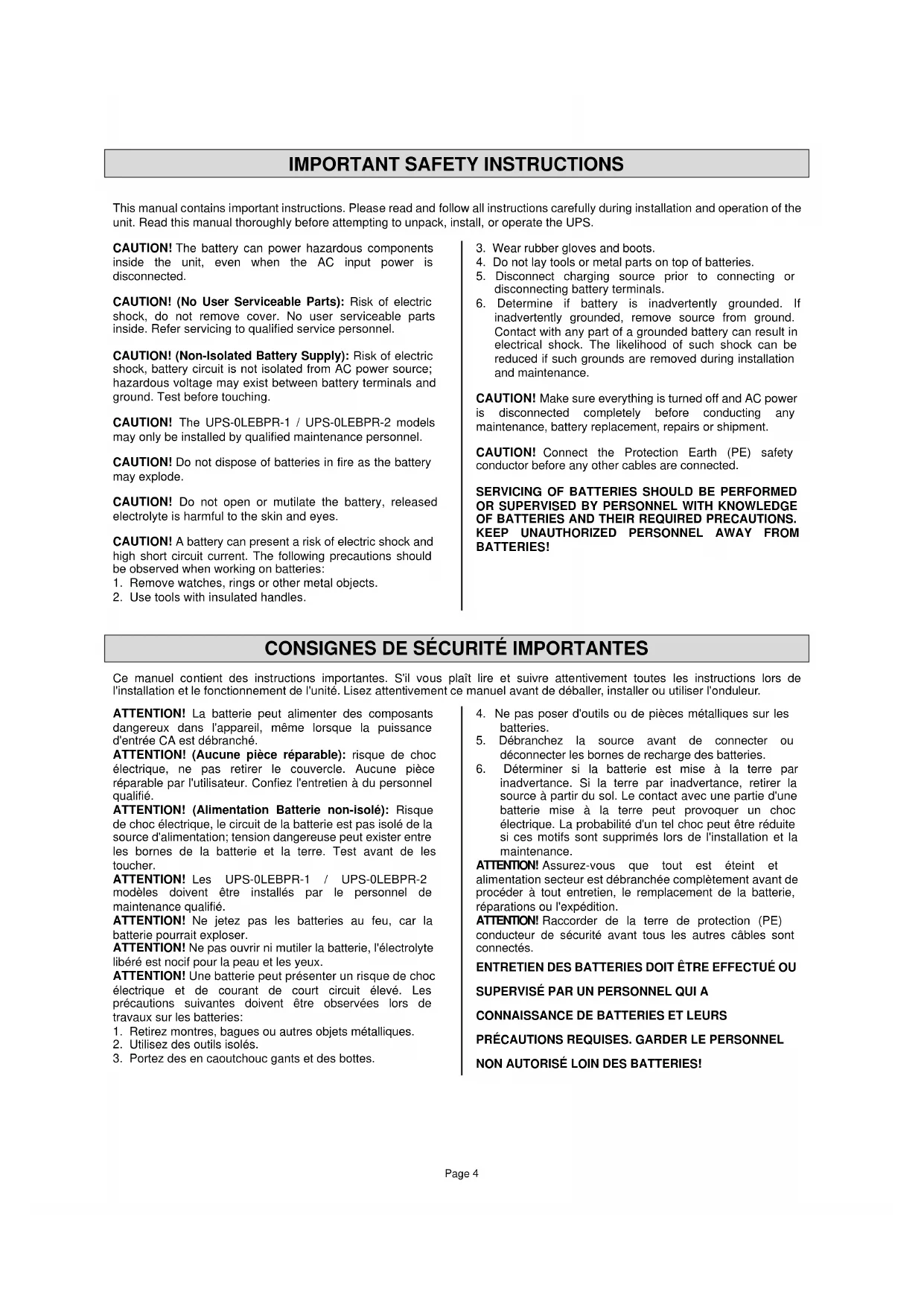

Ce manuel contient des instructions importantes. S'il vous plaît lire et suivre attentivement toutes les instructions lors de l'installation et le fonctionnement de l'unité. Lisez attentivement ce manuel avant de déballer, installer ou utiliser l'onduleur. ATTENTION! La batterie peut alimenter des composants dangereux dans l'appareil, même lorsque la puissance d'entrée CA est débranché. ATTENTION! (Aucune pièce réparable): risque de choc électrique, ne pas retirer le couvercle. Aucune pièce réparable par l'utilisateur. Confiez l'entretien à du personnel qualifié. ATTENTION! (Alimentation Batterie non-isolé): Risque de choc électrique, le circuit de la batterie est pas isolé de la source d'alimentation; tension dangereuse peut exister entre les bornes de la batterie et la terre. Test avant de les toucher. ATTENTION! Les UPS-0LEBPR-1 / UPS-0LEBPR-2 modèles doivent être installés par le personnel de maintenance qualifié. ATTENTION! Ne jetez pas les batteries au feu, car la batterie pourrait exploser. ATTENTION! Ne pas ouvrir ni mutiler la batterie, l'électrolyte libéré est nocif pour la peau et les yeux. ATTENTION! Une batterie peut présenter un risque de choc électrique et de courant de court circuit élevé. Les précautions suivantes doivent être observées lors de travaux sur les batteries:

1. Retirez montres, bagues ou autres objets métalliques.

2. Utilisez des outils isolés.

3. Portez des en caoutchouc gants et des bottes.

4. Ne pas poser d'outils ou de pièces métalliques sur les

5. Débranchez la source avant de connecter ou

déconnecter les bornes de recharge des batteries.

6. Déterminer si la batterie est mise à la terre par

inadvertance. Si la terre par inadvertance, retirer la source à partir du sol. Le contact avec une partie d'une batterie mise à la terre peut provoquer un choc électrique. La probabilité d'un tel choc peut être réduite si ces motifs sont supprimés lors de l'installation et la maintenance. ATTENTION! Assurez-vous que tout est éteint et alimentation secteur est débranchée complètement avant de procéder à tout entretien, le remplacement de la batterie, réparations ou l'expédition. ATTENTION! Raccorder de la terre de protection (PE) conducteur de sécurité avant tous les autres câbles sont connectés. ENTRETIEN DES BATTERIES DOIT ÊTRE EFFECTUÉ OU

NON AUTORISÉ LOIN DES BATTERIES!Page 5 REGULATORY COMPLIANCE Federal Communications Commission (FCC) Compliance Statement for UPS-OLEBPR-1 (Used for 2200 and 3000VA Online UPS Models) NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense. REMARQUE: Cet équipement a été testé et jugé conforme aux limites de la classe A des appareils numériques, conformément à la section 15 de la réglementation de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, si non installé et utilisé conformément au manuel d'instruction, peut provoquer des interférences dans les communications radio. Le fonctionnement de cet équipement dans une zone résidentielle est susceptible de provoquer des interférences nuisibles, auquel cas l'utilisateur sera tenu de corriger les interférences à ses propres frais. CAUTION! Any changes or modifications not expressly approved by the manufacturer could void the user’s authority to operate the equipment. ATTENTION! Les changements ou modifications non expressément approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser l'équipement. Industry Canada (IC) ICES-003 Class A Notice - Avis NMB-003, Classe A This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. Federal Communications Commission (FCC) Compliance Statement for UPS-OLEBPR-2 (Used for 1500VA Online UPS Models) CAUTION! Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. ATTENTION: Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser l'équipement. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. REMARQUE: Cet équipement a été testé et jugé conforme aux limites d' un dispositif numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle . Cet équipement génère , utilise et peut émettre de l'énergie radiofréquence et, si non installé et utilisé conformément aux instructions, peut provoquer des interferences dans les communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou de télévision, ce qui peut être déterminé en allumant et éteignant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes: Réorienter ou déplacer l' antenne de réception. Augmenter La distance entre l'équipement et le récepteur. Brancher l'équipement dans une prise sur un circuit différent de celui sur lequel est branché le récepteur. Consulter le revendeur ou un technicien radio / TV expérimenté. Industry Canada (IC) ICES-003 Class B Notice - Avis NMB-003, Classe B This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.Page 6 OVERVIEW The Middle Atlantic battery packs (UPS-OLEBPR-2 / UPS-OLEBPR-1) support 60A polarized plugs, and is designed for variety of Middle Atlantic UPS systems. When combining with the UPS, the battery pack provides extended runtime with a 36VDC/72VDC external connection. Additional parallel-connected battery packs provide the UPS for a longer extended runtime operation. UNPACKING

Power cord Rackmount ears (2) Tie plate (1) Flat head screws: M5x7L (8) Pan head screws: M5x12L (4) Pan head screws: M5x6L (6) Pan head Screws: 10-32x1/2L (12) Screw hole dust covers (12) Rubber feet (12)Page 7 HARDWARE INSTALLATION Safety Precautions CAUTION! This unit is heavy; lift carefully. A two person lift is recommended. CAUTION! Lift the battery pack out of the shipping box by firmly holding both sides of the unit. Do not lift the battery pack out of the shipping box while holding the front face of the unit, as this may cause damage. CAUTION! Installation environment should be in a temperature and humidity controlled indoor area free of conductive contaminants. Do not install this battery pack where excessive moisture or heat is present (please see “Technical Specifications” on page 14 for acceptable temperature and humidity ranges). CAUTION! Never install a battery pack, or associated wiring or equipment, during a lightning storm. CAUTION! Do not work alone under hazardous conditions. CAUTION! Do not remove the top cover. Removing the cover may risk an electric shock. CAUTION! The battery can energize hazardous live parts inside even when the AC input power is disconnected. CAUTION! To prevent the risk of fire or electric shock, only use the supplied hardware to attach the mounting brackets. Précautions de Sécurité ATTENTION! Cet appareil est lourd; soulevez avec attention. A deux personnes ascenseur est recommandé. ATTENTION! Soulevez la batterie hors de la boîte de transport en tenant fermement les deux côtés de l'unité. Ne pas soulever la batterie hors de la boîte de transport tout en maintenant la face avant de l'appareil, car cela pourrait causer des dommages. ATTENTION! Environnement d'installation devrait être en température et humidité contrôlées espace intérieur exempt de contaminants conducteurs. Ne pas installer ce pack de batterie où l'humidité excessive ou à la chaleur est présente (s'il vous plaît voir "Spécifications techniques" à la page 14 pour température et d'humidité acceptables). ATTENTION! Ne jamais installer une batterie, ou le câblage ou équipement correspondant, au cours d'un orage avec foudre. ATTENTION! Ne pas travailler seul dans des conditions dangereuses. ATTENTION! Ne pas retirer le couvercle supérieur. Retrait du capot peut risquer un choc électrique. ATTENTION! La batterie peut dynamiser les parties actives dangereuses à l'intérieur même lorsque la puissance d'entrée CA est débranché. ATTENTION! Pour éviter le risque d'incendie ou de choc électrique, utilisez uniquement le matériel fourni pour fixer les supports de montage.

CAUTION! The battery pack must be installed below the UPS. ATTENTION! La batterie doit être installé en dessous de l'onduleur.
