MODE D'EMPLOI Premium PR:O 18 Sub A HK AUDIO
Conseils de Securite Importants! Priere de dire avant l'emploi et a conserver pour utilisetion ulterieure!
- L'apparéil a été concu par HK AUDIO © selon la norme IEC 6006y et qu'il est une entreprise dans un état étriprobable. Àfin de conserver cet état et d'assurer un fonctionnement sans dangere le Apparéil nous consellions à Puiillateur la lecture des indications de sécurité contènées dans le mode d'emploi. L'apparéil est conforme à la classification I (mise à terre de protection).
SURETIE FIABILITE ET EFFICACITE DE L'APPAREIL NE SONT GARANTIS PAR HK AUDIOOQUE 51
- Mortgage, extension, nouvelto régrée, modification ou réparation sonteffectés parHK AUDIO®oupar toute personne autorisée porHK AUDIO®
- L'installation électrique de la pièce concenmée correspond aux normes IEC (ANSI).
L'utilisation de l'appareil suit le mode d'emploi.
AVERTISSEMENT:
- A moins que cela ne soit manuellement possible, tout entelierment ou ouverteur du bollt peut entrainer la mise au jour de pieces sous tension.
Si Pouverture de laappeare est necessaire, celui-ci doit être coupé de chaque source de courant. Ceci est a prendef en considération avant tout ajustement, entretien, réparation ou changement de pieces.
Austement, entretien ou réparation cur l'apparéel ouvert et sous tension ne pouvant être effectuels que par un spécialiste autorisé par la fabricant (selon VBG4). Le spécialiste doit considér des dangers liés à ce genre de réparation.
- Les sorties de baffles qui porent le signe IEC.417/5036 (fig. 1, voir en bas) peuvent être sous tension dangereuse. Avant de brancher l'apparéil utiliser unquimidien le câble de raccordement consolidé par le fabricant pour raccorder les baffles.
Toules les prises des cibles de raccordement doivent ete, si possible, visées ou verruillées sur le billet.
L'utilisation de fusibles rafistolés ou court-circuites est inadmissible - seulement: IEC127.
- L'utilisation de fusiibles raitielsen ou court-circuites est inadmissible.
- Ne jamais interpromesse la connexion du circuit protécteur.
- Il est conséilé de ne pas toucher aux surfaces pourvues du signe "HOT" (fig. 2, voir en bas), aux parois anriées ou caches munis de fêtres d'airation, éléments d'airation et leurs cachures ainsi qu'aux tubes et leurs cachres.
Ces éléments pouvant atteindre des températures élevées pendant l'utilisation de l'apparcel.
Les Niveau de puissance élevés peuvent entrainer des léasons auditifs durables. Evitez donc la proximité de haut-parleurs utilisés à haute puissance. Lors de haute puissance continue utilisés une protection auditive.
BRANCHEMENT SUR LE SECTEUR:
L'appareil est concu pour une utilisation continue.
La tension dc fonctionnement doit concorder avec la tension secteur locale.
Le rapported au réseau électrique s'effectue avec l'adaptateur ou le cordon d'alimentation livré avec l'approvelé.
- Adaptateur. Un cable de raccordement abimé ne peut être remplacé. L'adaptateur est inutilisable.
- Evilzeu un raccordement au réseau au des boils de distribution surchargees.
- La prise de courant doit fine place aixolement de l'apparem et facile a itaientre.
LIEU D'INSTALLATION:
- L'appelléit doit être place sur une surface de travail propre et horizontally.
- L'applièt en marche ne doit en aucune cas subit des vibrations.
- Posez l'apparé en place de sorte que l'interrupteur du réseau reste accessible facilement.
Evitez dans la mesure du possible goussiere et humidite.
L'apparene ne doit pasetre place a proximite d'eau,de baignoir, lavabo, eier, pique d'eau, piscine ou dans une picoe humide. Ne placez auc an vase, verre, boutelle ou tout objet rempi de liquide sur l'apparle.
- L'appellé doit être sans mangle et égaré.
- Ne jamais doit recouvir les ouvertures d'étagement. L'appellé doit être placé à 20 cm du mur au minimum. L'appellé peut être montés dans un Rack si une ventilation suffisante est possible et si les consels de montage du fabrican sont suiviis.
- L'lviez les rayons de soleil et la proximale de radiateurs, chauftages etc.
- Une condensation d'eau peut se former dans l'apparé si celui-ci est transporté brusquément d'un entroiroid à un entroiroid chaudi. Ceci est particulièrement important pour des appareils à tubes. Avant de branchier l'apparé attendé qu'ilait la température ambiente.
- Accessories: l'apparéne ne doit être place sur un chariot, support, trépidé, braid ou tableau instable. Une chaleur de l'apparéne peut entrainer aussi bien des dormages corporels que techniques. Utilisez l'apparéne uniquement avec un chariot, Rack, support, trépidé ou braid consilie par le fabricant ou vendu en combinaison avec l'apparéne. Les indicateurs du fabricant pour l'installation de l'apparéne sont à suivir, et les accessoires d'installation consilie par le fabricant sont à utiliser. Un ensemble support et apperéne doit êtreplatz avec précaution.
Des mouvements brusques et des revêtements de sol irregulars peuvent entrainer la chute de l'ensemble.
- Equipments supplémentaires: Je jamais utilise un équipement supplémentaire, ne donnant pas été concilpés par la société, sauf qu'environnement des accidents.
- Afin de protégger l'appareil pendant un urage ou s'il ne doit pas être utilisé pendant un certain temps, il est considéré d'éleverer la prise au sector. Ceci évite des dormiges dos à la foure ou à des coups de tension dans le réseau au courant alternatif.

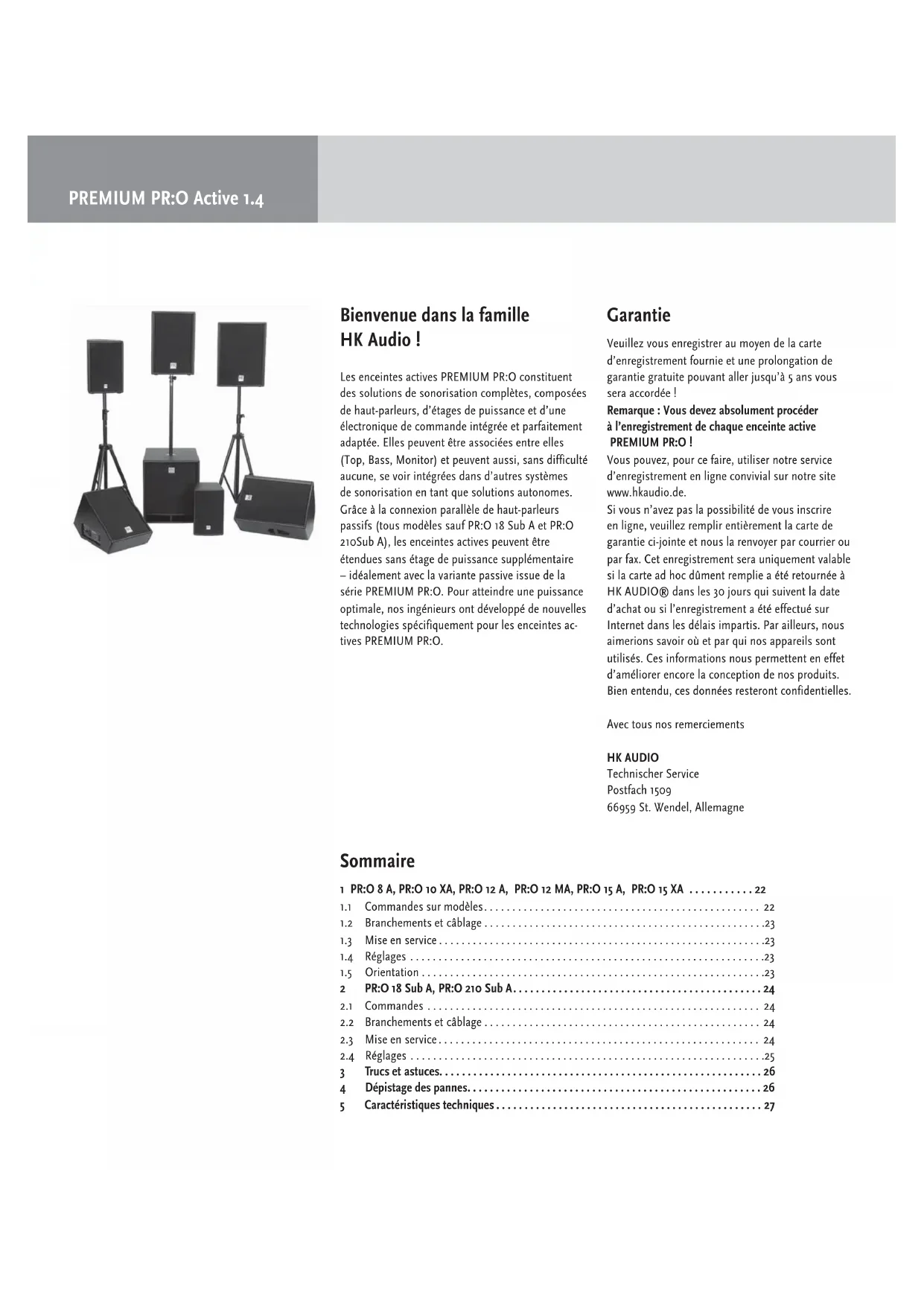

Bienvenue dans la famille HK Audio!
Les enceintes actives PREMIUM PR:O constituent des solutions de sonorisation complètes, composées de haut-parleurs, d'étages de puissance et d'une électronique de commande intégrée et parfaitement adaptée. Elles peuvent être associées entre elles (Top, Bass, Monitor) et peuvent aussi, sans difficulté aucune, se voir intégrées dans d'autres systèmes de sonorisation en tant que solutions autonomes. Grace à la connexion parallele de haut-parleurs passifs (tous modèles sauf PR:O 18 Sub A et PR:O 210Sub A), les enceintes actives peuvent être étendues sans étage de puissance supplémentaire – idéalement avec la variante passive issue de la série PREMIUM PR:O. Pour atteindre une puissance optimale, nos ingénieurs ont développé de nouvelles technologies spécifique pour les enceintes actives PREMIUM PR:O.
Garantie
Veuillez vous enregistrer au moyen de la carte d'enregistrement fournie et une prolongation de garantie gratuite pouvant aller jusqu'à 5 ans vous sera accordée!
Remarque: Vous doivent proceder à l'enregistrement de chaque enceinte active PREMIUM PR:O!
Vous pouvez, pour ce faire, utiliser notre service d'enregistrement en ligne convivial sur notre site www.hkaudio.de.
Si vous n'avez pas la possibilité de vous inscrite en ligne, veuillez replir entièrement la carte de garantie ci-jointe et nous la renvoyer par courrier ou par fax. Cet enregistrement sera uniquement valable si la carte ad hoc dûment remplie a été returnée à HK AUDIO® dans les 30 jours qui suivent la date d'achat ou si l'enregistrement a été effectué sur Internet dans les déliés impartis. Par ailleurs, nous aimerions savoir où et par qui nos apparciels sont utilisés. Ces informations nous permettent en effet d'améliorer encore la conception de nos produits. Bien entendu, ces données resteront confidentielles.
Avec tous nos remerciements
HK AUDIO
Technischer Service
Postfach 1509
66959 St. Wendel, Allemagne
Sommaire
1 PR:O 8 A,PR:O 10 XA,PR:O 12 A,PR:O 12 MA,PR:O 15 A,PR:O 15XA 22
1.1 Commandes sur modeles 22
1.2 Branchements et cablage 23
1.3 Mise en service 23
1.4 Reglages 23
1.5 Orientation 23
2 PR:O 18 Sub A, PR:O 210 Sub A. 24
2.1 Commandes 24
2.2 Branchements et cablage 24
2.3 Mise en service 24
2.4 Reglages 25
3 Trucs et astuces. 26
4 Depistage des pannes. 26
5 Caracteristiques techniques 27
Digital Amping (amplification numérique) - Plus d'efficacité et de dynamisme
D'une efficacite extrémentélevée (supérieure à 90%), les étages de puissance numériques se montrent nettement plus petits, légers et compacts que des étages de puissance classiques. La sollicitation thermique réduite des composants accroit leur fiabilité. Le temps de montée (slew rate) considérablement plus court et le facteur d'attenuation supérieur sont audibles sous la forme d'une réponse dynamique nettement plus rapide et plus précise des systèmes.
RMS/Peak-Limiter (limiter de crête/RMS)
L'association d'un limiteur de crete et d'un limiteur RMS (pas de limiteur RMS sur PR:O 18 Sub A et sur PR:O 210 Sub A) permit une projection dynamique sous charge elevée et offre parall element une protection optimale des composants contre les surcharges.
Filtre Subsonic - Protection contre les parasites bassé fréquence
Le filtré Subsonic intégré élimine toutes les fréquences utrabasses indésirables. Des signaux tels les bruits d'impact, le vent ou les bruits de saïsie du micro sont considérablement réduits, l'énergie étant disponible pour la transmission des impulsions de basses pertinentes. Résultat : une restitution dynamique et naturelle des basses et des mediums.
DuoTilt 3 / 7^TM - Pour une(Meilleureexploitation de I'energieacoustique
Spécifquèment concue, l'embase pour pied d'enceinte DuoTilt™ permit une exploitation plus efficace de l'énergie acoustique. Grac à ses deux angles d'orientation différents (3°/7°), les satellites peuvent être orientés de manière optimale vers le public. Les réflexions perturbatrices au plafond sont évitées, tandis que le son est plus puissant et d'une plus grande clarté.
Le PR:O 8 A intégré un HK Audio MonoTilt™ représentant un angle d'inclinaison de 3°.
1 PR:O 8 A, PR:O 10 XA, PR:O 12 A, PR:O 12 MA, PR:O 15 A, PR:O 15 XA
1.1 Commandes
1 Gain
Ce potentiemetre permet d'adapter le niveau d'entrée.
2 Tone (non disponible sur PR:O 12 MA)
Le potentiametre Tone permet d'optimiser votre haut-parleur actif en fonction de l'application (musique ou voix). On emploie ici un filtrage spécial, qui adapte la reponse en fréquences aux exigences spécifiques. En fonction de l'acoustique de la salle et de sa configuration, nous vous recommendons de chercher la position optimale avec le micro et un signal musical complet, en tournant ce potentiametre. La plage SPEECH met les voix en avant, tandis que la plage MUSIC permit une expression plus ronde et plus pleine de l'image sonore (plus de basses, moins de médiums).
Le potentiemetre Tone permet d'optimiser les haut-parleurs en fonction de la source: musique ou sonorisation de voix. Un filtrage spécial est ici mis en œuvre, qui adapte la réponse en fréquence aux exigences du moment. Le fait de remonter ou d'abaisser un filtrte passée-bande à fréquence centrale de 1500Hz (2500 Hz- PR:O 10 XA, 2600 Hz - PR:O 8 A) permet d'optimiser la totalité de l'image sonore vers la voix ou la musique, en agissant sur le potentiemetre Tone (augmentation maxi : 2 db ; réduction maxi: 2 dB). Simulanément se produit une augmentation ou une diminution correspondante des basses de 2 dB au maximum. Un circuit de correction spécial veille à ce que le volume global (sensibilité à l'écoute) soit corrigé de façon ajustate. En position centrale, le filtrte est neutralisé.
3 Interrupteur Mic/Line
(non disposable sur PR:O 12 MA)
Lorsque you raccordez un signal micro, reglez la sensibilité sur MIC à l'aide de l'interrupteur Line/ Mic. La sensibilité en entrée est ainsi augmentée de
30 dB et l'entrée pour signaux micro est optimisée
Douille d'entée combinée XLR / 1/4" symétriséelectroniquement pour le signal table de mixage (1 = terre; 2 = +; 3 = -) .
5 Through
Sortie parallele pour transmission du signal Line, par exemple à d'autres enceintes actives PREMIUM PR:O ou à des moniteurs.
6 Limiter Status LED (DEL d'etat du limiteur)
La DEL bicolore indique I'etat du signal (vert = signal, rouge = limite). Lorsque des cretes de signa. nal sont atteintes en cas de volume eleve, la DEL s'allume en rouge.
Attention! Il ne s'agit pas ici d'une Clip-LED. Elle ne devra s'allumer en rouge que sur de brèves périodes, car elle montre uniquement que le limiteur RMS travaille. Si la DEL de signal reste toujours rouge en cas de crête de signal, vérifie le niveau d'entrée des sources de signal, puis réduisez le volume au potentiamètre correspondant (Gain) sur votre enceinte. Sir la DEL d'état reste allumée en rouge de façon durable, c'est qu'il y a dysfonctionnement.
7 Power (Interrupteur principal)
Interrupteur marche/arrêt du système d'enceinte active PREMIUM PR:O. Lorsque le système est activé, la DEL d'etat s'allume en vert.
Remarque: L'interrupteur Power est de type semi-encastré, afin d'éviter toute manipulation accidentelle. En mode POWER ON, l'interrupteur est pratiquement affleurant avec la plaquette de fixation, si bien qu'il est protégé efficacement contre les manipulations indésirables tout en permettant une utilisation pratique.
8 Mains Input
Branchez sur la prise secteur la fiche correspondante du cordon secteur verrouillable (fourni avec l'appareil). Grace au verrouillage, le cable ne peut pas etre retire par erreur de sa prise. En effet, le débranchement du cable nécessite d'intervenir d'abord sur son système de verrouillage (pression sur le verrou jaune, situé sur la face inférieure de la fiche du cable).
Remarque: La prise de raccordement peut également accueillir un cable pour apparéil froid classique, mais celui-ci ne pourrait pas être verrouillé en place.
Cette sortie Speakon NL4 permet de raccorder une enceinte passive Premium PR:O supplémentaire, voire des haut-parleurs passifs d'autres fabricants. Veiliez a ce que les caractéristiques d'impédance soient respectées (1 enceinte avec une impédance minimale de 8 ohms). L'étage de puissance confère à cette connexion une puissance maxi de 300 watts.
1.2 Branchements et câblage
A l'aide d'un cable pour micro XLR, raccordez les cables de signaux (Monitor Out, Line Out ou autres) de votre table de mixage à la prise Input symétrisée. Les broches des prises XLR doivent être affectées comme suit : 1 = terre ; 2 = + ; 3 = - Si vous souhaitez brancher un micro directement sur l'enceinte active PREMIUM PR:O, sans passer par une table de mixage, vous utiliserez la douille Input symétrisée et placerez la sensibilité en entrée en position Mic. Utilisez dans ce cas un cable micro XLR. Les broches des prises XLR doivent être affectées comme suit : 1 = terre ; 2 = + ; 3 = -
1.3 Mise en service
Assurez-vous que l'enceinte active est coupée. Attention! Veillez à ce que la tension indiquée sur l'enceinte active PREMIUM PR:O corresponde à la tension secteur disponible. En effet, le raccordement à une tension incorrecte peut entrainer la destruction des composants électroniques de l'enceinte active PREMIUM PR:O.
- Tournez le potentiemetre Gain (Gain Line/Mic fermé (butée de gauche) en cas de raccordement d'un signal Line.
Veillez à ce que tous les autres composants raccordés soient préalablement sous tension. Concretement, la table de mixage raccordée ainsi que toutes les autres sources de signal (claviers, amplis d'instruments, effets, etc.) doivent avoir eté activés. Veillez à ce que l'interrupteur Mic/Line de l'enceinte active PREMIUM PR:O soit correctement positionné (standard = Line). Le système actif PREMIUM PR:O doit toujours être mis sous tension en dernier, c'est-à-dire après tous les autres composants. De même, c'est lui qui sera coupé en premier, avant tous les apparèils raccordés.
- Avec mise sous tension via l'interrupteur Power, le ventilateur tourne brièvement (autocontrôle du système), puis se coupe après 5 secondes environ. Le ventilateur est à déclenchement thermostatique. En d'autres termes, il tourne uniquement en cas de volumes très élevés et se régule ensuite en fonction de la température.
- Àprous la mise en marche via l'interrupteur Power, la diode (DEL) Power s'allume en vert dés que la tension est presente.
- Amenez le potentiametre Gain Line en position centrale (= 0 dBV). Si vous utilisez une table de mixage pour commander le système actif PREMIUM PR:O, conservez en priorite cette position. Si vous raccordez directement un lecteur de CD ou, par exemple, un clavier, vous pouzez, selon la force du signal, tournier le potentiametre entierement vers la droite, afin d'obtenir le volume maximal. Si, malgré cela, le signal d'entree demeurait insuffistant, augmentez le niveau de la source de signal (par exemple au potentiametre sur le lecteur MP3).
Le cas échéant, ramenez le potentiametre Gain de l'enceinte active Premium PR:O entierement a gauche, puis appuyez sur l'interrupteur Mic/Line. Vous augmenterez ainsi le niveau d'entrée de 30 dB. Adaptez ensuite la sensibilité en entrée en tournant le potentiametre lentement vers la droite, jusqu'à obtention du volume recherche. La DEL (rouge) du limiteur ne doit pas rester allumée en permanence pour obtenir le meilleur résultat possible.
1.4 Reglages
Adaptation du volume via le potentiemetre Gain
Vous agirez sur ce potentiemetre et appuierez sur l'interrupteur Mic/Line pour adapter le signal d'entrée aux signaux Line et micro.
En cas d'apparition de distorsions ou de surcharges, vérifie les sources de signal et réduisez si possible le signal de sortie correspondant. Si vous ne parvenez pas pour autant à modifier signal envoyé à l'enceinte active PREMIUM PR:O, adaptez-le via le potentiamètre Gain Line In, au niveau des étages de puissance.
Tone (non dispensable sur PR:O 12 MA)
Au départ de la position centrale, vous pouvez modifier l'image sonore en tournant de potentiemetre vers la gauche ou vers la droite. En position MUSIC, les mediums sont quelque peu réduits, tandis que les basses sont amplifiées (signal CD ou Live). En position SPEECH, l'intelligibilité de la parole se voit encore augmentée. Le volume global est automatiquement corrigé dans chaque position.
1.5 Orientation
HK Audio DuoTiltTM
(non disponible sur PR:O 12 MA.; le PR:O 8 intégre un MonoTilt™ représentant un angle d'inclinaison de 3^ .)
Grace au système HK Audio DuoTiltTM 3/7, l'enceinte active PREMIUM PR:O peut etre disposee horizontalement. On peut ainsi réduire, voire évierer les réflexions perturbatrices au plafond. Avec l'ouverture avant dans le HK Audio DuoTiltTM, l'angle d'inclinaison atteint 3^ et avec I'ouverture arrriere, 7^ . Si I'enceinte active PREMIUM PR:O est posée sur un pied complètement déployé ou une entrezoise, il faut recourir à l'angle a 7^ . Ce réglage convient particulièrement bien lorsque le nombre d'auditeurs est restreint et que ceux-ci se tiennent a proximite immediatie des enceintes. Si leur nombre est plus important et qu'ils sont plus élogiennes des haut-parleurs, l'angle de 3^ du système HK Audio DuoTiltTM conviendra mieux.
Cable d'orientation (uniquement pour PR:O 8 A)
L'orientation verticale du PR:O 8 A (par ex. lors de l'installation fixe ou du montage sur une traversé) s'effectue au moyen d'un cable qui peut etre integre aisement au module electronique a I'aide des vis de fixation inferieures.
Montage: le cable d'orientation vient se fixer sur la face arrirée du PR:O 8 A. Il permet une orientation aise du PR:O 8 A en montage suspendu.
- Extrayez les deux vis inférieures de la plaque de fixation.
- Amenez les disques de support au niveau des deux orifices.
- Prenez à partir des deux plaques fixées sur le cable d'orientation et vissez les sur l'enceinte selon un angle de 45^ (voir schéma). Remarque: Les plaques doivent être orientées selon un angle de 45^ , faute de quoi la sécurité de fonctionnement n'est pas garantie!
- Bloquez les vis.
Le kit de cable se compose de :
2 disques de support
2 vis noyées à têtes bombées 5x25 Inbus
1 cable avec plaque de montage
Attention: Le cable d'orientation sert exclusivement à orienter l'enceinte et ne constitue pas un point de suspension du système!
2 PR:O 18 Sub A, PR:O 210 Sub A
2.1 Commandes
1 Out L/Out R (Line Out Mid /High)
Deux douilles d'entrée XLR symétriséeslectroniquement, pour le branchement de satellites PREMIUM PR:O (broche 1 = terre; 2 = +; 3 = -).
Deux douilles d'entree combinée XLR / 1/4" symétriséeslectroniquement pour le signal de table de mixage. (1 = terre ;2 = +;3 = -)
Deux sorties Line paralleles pour transmission du signal Line, par exemple à d'autres enceintes actives PREMIUM PR:O ou moniteurs (broche 1 = terre; 2 = +;3 = - ).
4 Gain Bass
Ce potentiemetre permet d'adapter le niveau d'entree (position mediane = 0 dBV). En cas de -fonctionnement avec une enceinte active PREMIUM PR:O, la position mediane constitue le point de depart idéal. Selon les besoin, ce potentiemetre permit également d'augmenter ou de réduire la part de basses. En association avec des satellites PREMIUM PR:O, le potentiemetre Gain est régé sur le cran central. De là, il peut être tourné vers la réduction ou l'augmentation, en fonction de la situation de sonorisation donnée.
5 X-Over-Bass
Gracé au diviseur de fréquence, la fréquence de coupure du subwoofer peut varier de 75 à 150 Hz. Étant donné que la position optimale peut changer en fonction de l'environnement de la salle et de l'utilisation des satellites, nous ne recommendons pas de valeur fixe à ce stade.
Remarque: Au-delà de 110 Hz, davantage d' éléments de signal issus par exemple de voix graves et d'autres sources sonores sont transmis par les basses. En-dessous de 110 Hz sont essentielle-ment transmis des signaux provenant de la basse, des éléments graves de la batterie et de claviers très graves.
6 Phase
L'interrupteur de phases permet d'adapter les ultrabasses sur la position de phase des satellites raccordes (0^ - 180^) . En cas de fonctionnement avec des satellites PREMIUM PR:O, l'interrupteur du PR:O 18 Sub A est regle sur 0^ . Avec le PR:O 210 Sub A, la phase doit être modifiée de 180^ afin que le subwoofer et les satellites PREMIUM PR:O soient en phase. En cas de fonctionnement avec d'autres haut-parleurs, une rotation de 180^ s'avéré nécessaire dans certaines circonstances. Si vous n'êtes pas sur, procedez simplement à des essais. Si le son de basse change et agit sans pression et de façon non différencie, c'est que la phase est mal réglee.
7 Limiter Status LED (DEL d'etat du limiteur)
La DEL bicolore indique l'etat du signal (vert = signal, rouge = limite). Lorsque des créées de signal sont atteintes en cas de volume élevé, la DEL s'allume en rouge.
Attention! Il ne s'agit pas ici d'une Clip-LED. Elle ne devra s'allumer en rouge que sur de brèves périodes, car elle montre uniquement que le limiteur travaille à plein.
Verifiez le niveau d'entrée de la source de signal, puis réduisez au niveau du potentiomètre de volume (Gain) sur votre enceinte.
Sir la DEL d'etat reste allumée en rouge de façon durable, c'est qu'il y a dysfonctionnement.
8 Interrupteur principal (Power)
Interrupteur marche/arrêt du système d'enceinte active PREMIUM PR:O Lorsque le système est activé, la DEL d'etat s'allume en vert.
Remarque: L'interrupteur Power est de type semi-encastré, afin d'éviter toute manipulation accidentelle. En mode POWER ON, l'interrupteur est pratiquement affleurant avec la plaquette de fixation, si bien qu'il est protégé efficacement contre les manipulations indésirables tout en permettant une'utilisation pratique.
g Mains Input
Branchez sur la prise secteur la fiche correspondante du cordon secteur verrouillable (fourni avec l'appareil). Grace au verrouillage, le cable ne peut pas etre retire par erreur de sa prise. Pour retirer le cables, les verrouillages au niveau du cable doit etre relachés.
Remarque: La prise de raccordement peut également accueillir un cable pour apparéil froid classique, mais celui-ci ne pourrait pas être verrouillé en place.
2.2 Branchements et câblage
Raccordez les cables de signaux (Monitor Out, Line Out et autres) de votre table de mixage à la prise Input symétrisée, à l'aide d'un cable pour micro XLR. Raccordez les satellites actifs à brancher via les sorties XLR du « X-Over-Out ». Pour continuer la boucle du signal pleine gamme sur d'autres enceintes, utilisez les deux douilles Through. Les broches de la prise XLR doivent être affectées comme suit :
1=terre;2=+；3=-.
2.3 Mise en service
Assurez-vous que l'enceinte active est coupée. Attention! Assurez-vous que l'indication de tension figurant au dos de l'enceinte active PREMIUM PR:O correspond à la tension se-teur disponible. En effet, le raccordement à une tension incorrecte peut entrainer la destruction des composants électroniques de l'enceinte active PREMIUM PR:O.
- Fermez le potentiametre Gain (bute de gauche).
Veillez à ce que tous les autres composants raccordés (par exemple, table de mixage) soient préalablement sous tension. Concretement, la table de mixage raccordée ainsi que toutes les autres sources de signal (claviers, amplis d'instruments, effets, etc.) doivent avoir eté activés. Les enceintes actives PREMIUM PR: O devraient always être raccordées au Xover Input et etre mises sous tension après tous les autres composants. Lors du débranchement, désactiver d'abord les haut-parleurs (tournier le potentiametre Gain vers la gauche), puis tous les autres appeareils raccordés.
Après mise sous tension via l'interrupteur Power, le ventilateur tourne brièvement (autocontrôle du système), puis se coupe après 5 secondes environ. Le ventilateur est à déclenchement thermostatique. En d'autres termes, il tourne uniquement en cas de volumes très élevés et se régule ensuite en fonction de la température.
- La diode (DEL) Power s'allume en vert des que la tension est presente.
Amenez le potentiomètre Gain Line en positive centrale (= 0 dBV). Si vous utilisez une table de mixage pour commander votre système ac PREMIUM PR:O, conservez en priorite cette position. Au besoin, vous pouze augmenter un niveau d'entrée de 6dB à l'aide du potentiomètre Gain. La DEL (rouge) du limiteur ne doit plus rester allumée en permanence pour obtenir le meilleur résultat possible.
2.4 Reglages
Adaptation du volume avec le potentiemetre Gain
Adaptez le signal d'entrée pour les signaux Line et micro à l'aide de ce potentiametre.
Attention! Ne supprimez jamais la terre de la fiche secteur - danger de mort! En cas d'apparition de distorsions ou de surcharges, vérifie les sources de signal et réduisez si possible le signal de sortie correspondant. Si vous ne parvenez pas pour autant à modifier le signal envoyé au système actif PREMIUM PR:O, adaptez-le au moyen du potentio-mètre Gain (réduction du niveau d'entrée).
3 Trucs et astuces
1 Protégez les circuits électroniques contre l'humidité! En cas d'utilisation en extérieur, voirlez à ce que votre système soit correctement protégé contre les intempéries. Ne jamais renverser de sodas, bière ou autres liquides sur les circuits électroniques, faute de quoi des courts-circuits pourrait se produit.
2 Les enceintes actives PREMIUM PR:O vous garantissent un son optimal - veiliez donc des lors a ce que le signal d'entrée soit lui aussi optimal! Un renflement est dans la plupart des cas du a des cables defectueux, des cables non appropriés ou des signaux d'entrée asymétriques sur la table de mixage. Verifiez donc tous les cables de signal et autres cordons secteur.
3 Évitez les distorsions! En effet, les distorsions ne sont pas seulement désagreables à l'oreille pour les auditeurs, mais elles sont aussi dangereuses pour votre installation. Veillez donc à ce que tous les composants raccordés directement et indirectement aux enceintes actives PREMIUM PR:O disposent d'une puissance suffisante et ne produit jamais de distorsions parc qu'ils sont exploités à leur limite maximale. Veillez à ce que le signal audio soit « propre »
4 Evitez les boucles de masse! En dépôt d'un acheminement du signal symétrique, un bourdonnement désagréable peut survenir dans un système audio, par exemple si la table de mixage est reliée à la terre via le cordon secteur et ne dépend pas du même circuit électrique que les enceintes actives PREMIUM PR:O. De fait, la double connexion masse-terre qui en découle peut conduire à la génération d'une « boucle de masse ». C'est jusquoi vous doivent toujours raccorder les enceintes actives PREMIUM PR:O et la table de mixage sur le même circuit (meme phase!).
Attention! Ne supprimez jamais la terre de la fiche secteur - danger de mort!
4 Dépistage des pannes
L'interrupteur général ne s'allume pas lors de la mise sous tension.
Assurez-vous que le cordon secteur est correctement raccordé à la prise d'entrée Mains.
Assurez-vous que la prise secteur est bien sous tension.
L'interrupteur Power s'allumer rouge (scintillage).
Le limiteur travaillere, réduisez le cas échéant le niveau d'entrée.
L'interrupteur Power s'allume en rouge de façon prolongée. Aucun son ne sort de l'enceinte.
Le circuit de protection de l'enceinte a ete activé. Veuillez contacter vous revendeur.
La restitution musicale semble être saturee.
- Vérifiez les DEL de contrôle sur votre table de mixage. Elles ne doivent pas été en permanence dans la zone rouge. Au besoin, réduisez le volume au niveau de la table de mixage.
- Si les DEL de contrôle de votre table de mixage sont dans la zone verte, réduisez le niveau à l'aide du potentiamètre Gain sur l'enceinte active PREMIUM PR:O.
- Observe les DEL de l'indicateur du limiteur, sur le panneau de commande de l'enceinte active PREMIUM PR:O. Celles-ci ne doivent s'allumer que brievement en rouge. En aucun cas, elles ne doivent rester allumées en rouge de façon permanente. Si c'était le cas, réduisez au niveau du potentiametre Gain.
5 Caracteristiques techniques
| Réponse en fréq. +/-3 dB: | 89 Hz - 19 kHz | 89 Hz - 19 kHz | 85 Hz - 19 kHz | 85 Hz - 19 kHz | 55 Hz - 19 kHz | 55 Hz - 19 kHz | 48 Hz - fx | 60 Hz - fx |
| Réponse en fréq. -10 dB: | 63 Hz - 19 kHz | 67 Hz - 19 kHz | 78 Hz - 19 kHz | 78 Hz - 19 kHz | 48 Hz - 19 kHz | 48 Hz - 19 kHz | 38 Hz - fx | 40 Hz - fx |
| SPL maxi (Half Space): | 118 dB | 121 dB | 123 dB | 123 dB | 123 dB | 123 dB | 125 dB | 123 dB |
| Hauts-parleurs: |
| Basses / Médiums : | 8" | 10" | 12" | 12" | 15" | 15" | 18" | 2x 10" |
| Haut-parleur d'airgus : | 1" | 1" | 1" | 1" | 1" | 1" | - | - |
| Protection (passive) : | Circuit de prot. dyn. | Circuit de prot. dyn. | Circuit de prot. dynam. | Circuit de prot. dynam. | Circuit de prot. dynam. | Circuit de prot. dynam. | Circuit de prot. dynam. | Circuit de prot. dynam. |
| contré les suraigus |
| Caracteristique de pavillon : CD 80° x 80° | CD 90° x 60° | CD 60° x 40° | CD 60° x 40° | CD 60° x 40° | CD 60° x 40° | - | - |
| Étages de puissance : | 1x 600 W | 1x 600 W | 1x 600 W | 1x 600 W | 1x 600 W | 1x 600 W | 1x 600 W | 1x 600 W |
| classe D - 4 ohms | classe D - 4 ohms | classe D - 4 ohms | classe D - 4 ohms | classe D - 4 ohms | classe D - 4 ohms | classe D - 4 ohms | classe D - 4 ohms |
| Limiteur : |
| Limiteur de son RMS : | oui | oui | oui | oui | oui | oui | non | non |
| Limit. de prot. de créés : | oui | oui | oui | oui | oui | oui | oui | oui |
| Filtre Subsonic : | 35 Hz | 35 Hz | 35 Hz | 68 Hz | 35 Hz | 35 Hz | 35 Hz | 35 Hz |
| Fréq. de coupure | - | - | - | - | - | - | 75 - 150 Hz, réglable | 75 - 150 Hz, réglable |
| du branchement actif : |
| (12 dB / octave) |
| Réglage du son : | Potentiomètre Tone | Potentiomètre Tone | - | Potentiomètre Tone | Potentiomètre Tone | Potentiomètre Tone | - | - |
| Connexions : |
| Line/Mic In: | 1x douille XLR comb. | 1x douille XLR comb. | 1x douille XLR comb. | 1x douille XLR comb. | 1x douille XLR comb. | 1x douille XLR comb. | 2x douille XLR comb. | 2x douille XLR comb. |
| symétrisée |
| Through, symétrisée : | 1x XLR Through | 1x XLR Through | 1x XLR Through | 1x XLR Through | 1x XLR Through | 1x XLR Through | 2x XLR Through | 2x XLR Through |
| Out, symétrisée : | - | - | - | - | - | - | 2x XLR L/R Out Mid/High | 2x XLR L/R Out Mid/High |
| Parallel Speaker Out* | 1x Speakon | 1x Speakon | 1x Speakon | 1x Speakon | 1x Speakon | 1x Speakon | - | - |
| Embase pied d'enceinte : | MonoTiltTM | DuoTilt 3/7 | DuoTilt 3/7 | - | DuoTilt 3/7 | DuoTilt 3/7 | Plateau fileté M2o | 2x Plateau filté M2o |
| Points de fixation : | 2x M8 | 3x M8 | 3x M8 | 3x M8 | 3x M8 | 3x M8 | - | - |
| Poids : | 11 kg / 24.3 lbs. | 13.9 kg / 30.6 lbs. | 19.5 kg / 43 lbs. | 17.1 kg / 37.7 lbs. | 23.5 kg / 51.8 lbs. | 22.4 kg / 49.4 lbs. | 39.8 kg / 87.8 lbs. | 27.2 kg / 55 lbs. |
| Dimensions (l x H x P) : | 27 x 42 x 27 cm | 32 x 48 x 29 cm | 39 x 57 x 36 cm | 39 x 55.5 x 38 cm | 47 x 61.5 x 41.5 cm | 47 x 61.5 x 44.5 cm | 53 x 61 x 64 cm | 36 x 61 x 53 cm |
