Intitulé	Description
Type de produit	Armoire serveur 16U
Dimensions externes	Hauteur : 38U, Largeur : 600 mm, Profondeur : 800 mm
Capacité de charge	Capacité de charge maximale : 800 kg
Matériau	Acier robuste avec finition en peinture époxy
Ventilation	Conception ventilée avec panneaux latéraux perforés
Accessibilité	Porte avant en verre trempé, portes arrière et latérales verrouillables
Installation	Montage en rack standard 19 pouces
Accessoires inclus	Vis de montage et supports de montage
Maintenance	Facilité d'accès pour le câblage et les composants internes
Sécurité	Verrouillage des portes pour une sécurité accrue
Garantie	Garantie limitée de 5 ans
Poids	Poids net : 70 kg

FOIRE AUX QUESTIONS - SmartRack SRWF16U38 Tripp Lite

Comment assembler le Tripp Lite SmartRack SRWF16U38 ?

Pour assembler le SmartRack SRWF16U38, commencez par déballer toutes les pièces et vérifiez que vous avez tous les composants. Suivez les instructions fournies dans le manuel d'assemblage, en commençant par le cadre principal, puis en ajoutant les panneaux latéraux et le toit. Utilisez les vis et les outils fournis pour sécuriser chaque partie.

Quelle est la capacité de poids maximale du SmartRack SRWF16U38 ?

Le SmartRack SRWF16U38 peut supporter une capacité de poids maximale de 800 kg, répartie uniformément. Assurez-vous de ne pas dépasser cette limite pour éviter d'endommager le rack.

Comment installer des équipements dans le SmartRack SRWF16U38 ?

Pour installer des équipements, retirez les panneaux avant ou arrière si nécessaire. Utilisez des vis et des écrous appropriés pour fixer vos équipements aux montants du rack. Assurez-vous que tout est bien sécurisé et stable.

Le SmartRack SRWF16U38 est-il compatible avec les équipements de 19 pouces ?

Oui, le SmartRack SRWF16U38 est conçu pour être compatible avec les équipements standard de 19 pouces. Vérifiez les dimensions de votre équipement pour vous assurer qu'il s'intègre correctement.

Comment assurer une bonne circulation de l'air dans le SmartRack SRWF16U38 ?

Pour assurer une bonne circulation de l'air, veillez à ne pas obstruer les ouvertures de ventilation du rack. Installez les équipements de manière à permettre un flux d'air adéquat, et envisagez d'ajouter des ventilateurs si nécessaire.

Comment nettoyer le Tripp Lite SmartRack SRWF16U38 ?

Pour nettoyer le SmartRack, utilisez un chiffon doux et humide pour essuyer les surfaces. Évitez les produits chimiques agressifs qui pourraient endommager le revêtement. Assurez-vous également de débrancher tout équipement avant de procéder au nettoyage.

Où trouver des pièces de rechange pour le SmartRack SRWF16U38 ?

Les pièces de rechange pour le SmartRack SRWF16U38 peuvent être achetées directement sur le site de Tripp Lite ou chez des revendeurs agréés. Contactez le service client de Tripp Lite pour plus d'informations sur les pièces spécifiques dont vous avez besoin.

Le SmartRack SRWF16U38 est-il facile à déplacer ?

Le SmartRack SRWF16U38 est conçu pour être stable, mais il peut être lourd une fois chargé. Si vous devez le déplacer, il est recommandé de vider le rack de tout équipement avant de le déplacer pour éviter toute blessure ou dommage.

Quelle est la garantie du Tripp Lite SmartRack SRWF16U38 ?

Le SmartRack SRWF16U38 est généralement couvert par une garantie limitée de 5 ans. Vérifiez les détails de la garantie fournis avec votre produit pour plus d'informations.

Comment résoudre un problème de porte qui ne se ferme pas correctement ?

Si la porte du SmartRack SRWF16U38 ne se ferme pas correctement, vérifiez si des équipements ou des câbles obstruent la porte. Assurez-vous que les charnières sont bien fixées et que la porte est alignée correctement. Sinon, ajustez les charnières selon les instructions du manuel.

MODE D'EMPLOI SmartRack SRWF16U38 Tripp Lite

Manuel de l'utilisateur

Boîtiers muraux peu encombrants SmartRack®

Modèles : SRWF12U38, SRWF16U38

Table des matières

1. Consignes de sécurité importantes 18
2. Vue d'ensemble 18
3. Identification des caractéristiques 18
4. Préparation 19

4.1. Déballage 19
4.2. Démontage 19

1. Installation 20

5.1. Montage de la bride de fixation murale 20
5.2. Installation de l'appareil et de l'équipement 21

1. Configuration du boîtier 23

6.1. Accès et gestion des câbles 23
6.2. Connexion à la terre 23

1. Caractéristiques techniques 23
2. Caractéristiques techniques 23
3. Garantie 24

English 1

Español 9

Русский 25

TRIPP·LITE

Droits d'auteur © 2016 Tripp Lite. Tous droits réservés.

1. Consignes de sécurité importantes

CONSERVEZ CES INSTRUCTIONS.

Ce manuel contient des instructions et des avertissements qui doivent être suivis lors de l'installation et du fonctionnement du produit décrit dans ce manuel. Le non-respect pourrait annuler la garantie et causer des dommages à la propriété ou des blessures.

• Garder le boîtier dans un environnement intérieur contrôlé, à l'écart de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.
• Allouer suffisamment d'espace à l'avant et à l'arrière du boîtier pour assurer une ventilation adéquate. Ne pas bloquer, couvrir ou insérer des objets dans les ouvertures de ventilation externes du boîtier.
• Le boîtier est extrêmement lourd. Faire preuve de vigilance lors de la manutention du boîtier. Ne pas tenter de le déballer, de le déplacer ou de l'installer sans assistance. Utiliser un dispositif mécanique comme un chariot élévateur à fourche ou un transpalette manuel pour déplacer le boîtier dans le conteneur d'expédition.
• Ne placer aucun objet sur le boîtier, en particulier des récipients contenant un liquide et ne pas empiler d'objets sur les boîtiers.
• Inspecter le conteneur d'expédition et le boîtier pour s'assurer qu'ils n'ont subi aucun dommage durant le transport. Ne pas utiliser le boîtier s'il est endommagé.
• Laisser le boîtier dans le conteneur d'expédition jusqu'à ce qu'il soit déplacé aussi près que possible de l'emplacement d'installation final.
• Installer le boîtier dans un endroit solidement construit capable de supporter la charge, ou sur un plancher au niveau capable de supporter le poids du boîtier, de tout l'équipement qui sera installé dans le boîtier et de tout autre boîtier ou équipement qui sera installé à proximité.
• Faire preuve de vigilance au moment de couper le matériel d'emballage. Cela risquerait d'égratigner le boîtier, causant des dommages qui ne sont pas couverts par la garantie.
• Conserver tout le matériel d'emballage en vue d'une utilisation ultérieure. Remballer et expédier le boîtier sans le matériel d'emballage d'origine pourrait causer des dommages au produit et annuler la garantie.
• Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de vie ou affecter de façon majeure sa sécurité ou son efficacité. Ne pas utiliser cet équipement dans un milieu où il existe un mélange anesthésique inflammable d'air, d'oxygène ou d'oxyde nitreux.

2. Vue d'ensemble

Les boîtiers muraux peu encombrants SmartRack permettent un montage vertical pratique et sécuritaire pour l'équipement de montage en bâti standard de 48,3 cm [19 po], peu importe le fournisseur, et sont expédiés complètement assemblés pour un déploiement rapide et simple dans des zones précédemment considérées comme impossibles. En utilisant une conception modulaire qui s'assemble et se démonte facilement, les boîtiers peuvent accueillir 8U (SRWF12U38) ou 12U (SRWF16U38) d'équipement monté verticalement jusqu'à 96,5 cm [38 po] de profondeur et 4U de panneaux de câblage. Les deux appareils peuvent supporter jusqu'à 181 kg [400 lb].

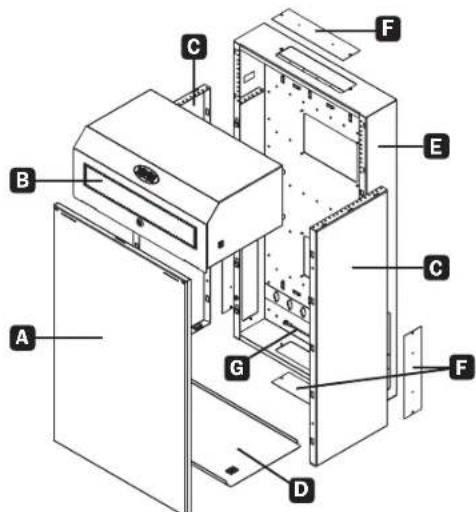

3. Identification des caractéristiques

A Panneau avant
B Couvercle supérieur avec verrou
C Panneaux latéraux
D Plateau de l'évent
E Bride de fixation murale 2U
F Plaques d'accès aux câbles
G Fil de mise à la masse

Modèle SRWF12U38 illustré. Les dimensions du produit varient selon les modèles.

Mise en garde! Lire toutes les instructions et les avertissements avant l'installation.

Avertissement : Les boîiers pour bâti peuvent être extrêmement lourds. Ne pas tenter de déballer, déplacer ou installer le boîtier sans aide. Faire preuve d'extrême vigilance lors de la manutention du boîtier. S'assurer de respecter toutes les instructions concernant la manutention et l'installation.

Ne pas tenter d'installer l'équipement sans d'abord stabiliser le boîtier.

4.1. Déballage

Le boîtier devrait être déballé par au moins deux personnes.

1 Déplacer la boîte d'expédition sur une surface ferme et au niveau.
2 Ouvrir la boîte et retirer les cornières de protection. Conserver tout le matériel d'emballage en vue d'une utilisation ultérieure à moins d'être sûr qu'il ne sera plus requis. Le matériel d'emballage est recyclable.
3 Avec une personne de chaque côté, soulever soigneusement le boîtier hors de la boîte et le placer sur une surface ferme au niveau.
4 Vérifier que le boîtier n'est pas endommagé et qu'il n'y a pas de pièces desserrées. Confirmer qu'il ne manque aucune pièce. Si quoi que ce soit manque ou est endommagé, contacter Tripp Lite pour obtenir de l'aide. Ne pas tenter d'utiliser le boîtier s'il a été endommagé.

4.2. Démontage

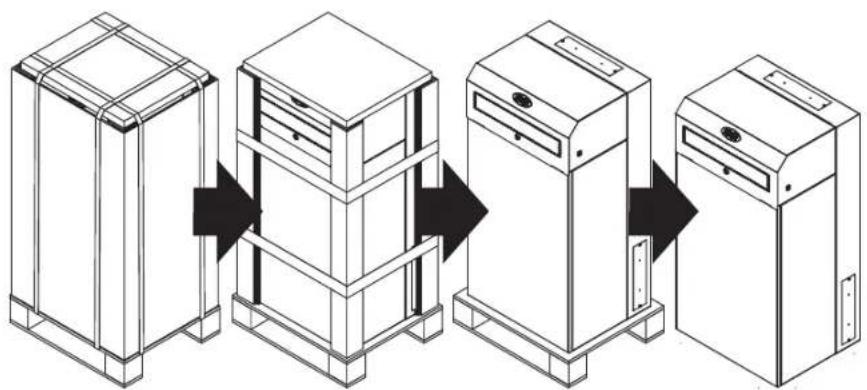

1 Retirer l'appareil de la palette d'expédition et de l'emballage.

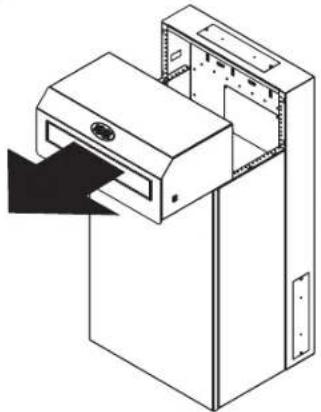

2 Déverrouiller et retirer le couvercle.

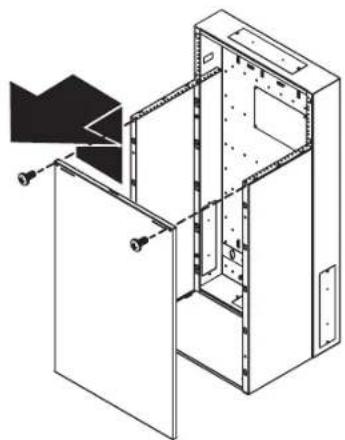

3 Retirer les (2) vis de blocage #6-32, puis soulever et retirer le panneau avant.

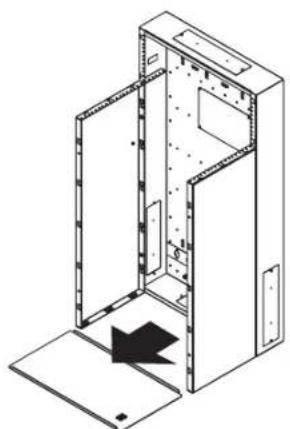

4 Retirer le plateau de l'évent.

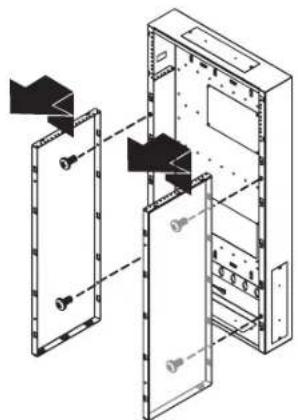

5 Retirer les (4) vis, soulever et retirer les panneaux latéraux.

L'emplacement où le boîtier sera installé doit pouvoir supporter le poids du boîtier et de tout l'équipement monté. Se reporter à la section Caractéristiques techniques pour le modèle, le poids et la capacité du boîtier.

5.1. Montage de la bride de fixation murale

Montage de la bride de fixation murale sur un mur

Remarque : Si l'installation nécessite l'acheminement de câbles à travers un mur, retirer d'abord un ou les deux panneaux d'accès aux câbles avant de monter la bride de fixation murale.

Pour le montage sur un montant

Trouver des montants solides, centrés à 40,64 cm (16 po) l'un de l'autre, avant de marquer les deux emplacements supérieurs pour des avant-trous. Percer des avant-trous n° 22 (4 mm ou 0,157 po), puis visser deux (2) vis M10, des boulons de 5/16 ou 3/8 po x 2,0 po (5 cm) de long (minimum) (non inclus) dans les fentes de la bride de fixation murale, espacées d'environ 40,64 cm (16 po) dans la partie supérieure. Serrer les deux premiers boulons A, puis visser les deux (2) boulons restants M10 de 5/16 ou 3/8 po dans les coins inférieurs de la bride de fixation murale B. Utiliser au moins quatre (4) emplacements pour une pleine charge nominale de 181 kg (400 lb).

Pour d'autres surfaces

Lors de l'installation sur d'autres surfaces, utiliser des trous de passage de 1,3 cm [½ po] pour des boulons à ailettes dans un mur recouvert de contreplaqué ou des rondelles de protection et des vis taraudeuses pour béton (0,48 x 5,7 cm minimum) dans les blocs de béton de mâchefer.

AVERTISSEMENT

• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton (également appelé bloc de béton ou « bloc de béton de mâchefer »), vérifier que l'épaisseur réelle du béton est d'au moins moins 35 mm [1-3/8 po] afin que le béton puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER! S'assurer de monter la bride de fixation murale dans des sections de bloc solides. Les sections solides se trouvent habituellement à 25 mm [1 po] vers le milieu du bloc à partir de chaque extrémité. Il est suggéré d'utiliser une perceuse électrique pour percer un trou plutôt qu'un marteau perforateur afin d'éviter d'endommager l'arrière du trou en présence d'un espace vide.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout le matériel et composants attachés.

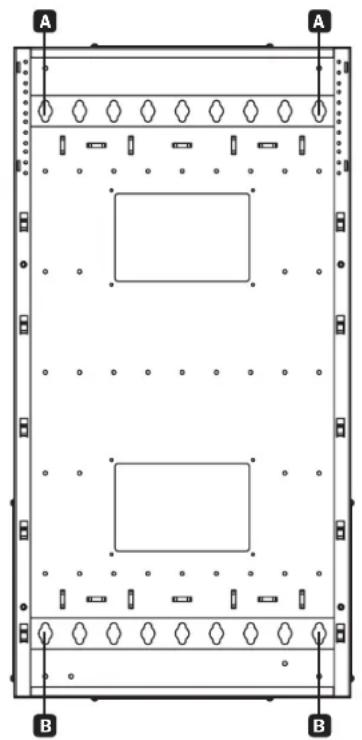

Installation dans un bâti à 2 montants

Le SRWF12U38 et le SRWF16U38 sont également conçus pour être montés dans un bâti à 2 montants. Pour fixer, visser des vis n° 12-24 (fournies) à travers la bride de fixation murale, puis dans les trous de montage à 2 montants correspondants. Utiliser au moins 10 emplacements pour une pleine charge nominale de 181 kg [400 lb.].

5.2. Installation de l'appareil et de l'équipement

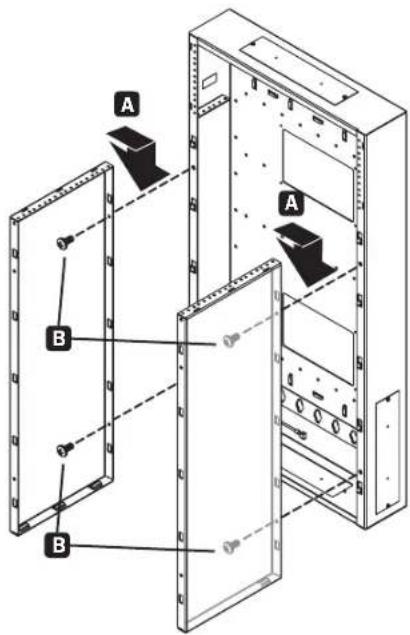

1 Installation des panneaux latéraux

Après s'être assuré que la bride de fixation murale est fixée de façon sécuritaire au mur ou au bâti à 2 montants, installer les panneaux latéraux en insérant les crochets des panneaux latéraux dans les découpes rectangulaires dans la bride de fixation murale. Appliquer une pression vers le bas pour mettre les panneaux correctement en place A.

Remarques : La surface lisse des panneaux doit faire face à l'opposé l'une de l'autre.

Tous les crochets des panneaux latéraux doivent être engagés pour un assemblage adéquat.

Une fois les panneaux latéraux bien en place, la surface supérieure sera à égalité avec les brides internes 2U de la bride de fixation murale. La partie inférieure des panneaux latéraux sera à égalité avec la partie inférieure de la bride de fixation murale. Les deux trous pour chacun des panneaux latéraux seront alignés. Utiliser quatre (4) vis n° 12-24 fournies pour les deux trous qui se trouvent dans chaque panneau latéral

B. S'assurer que toutes les vis sont serrées fermement dans la bride de fixation murale.

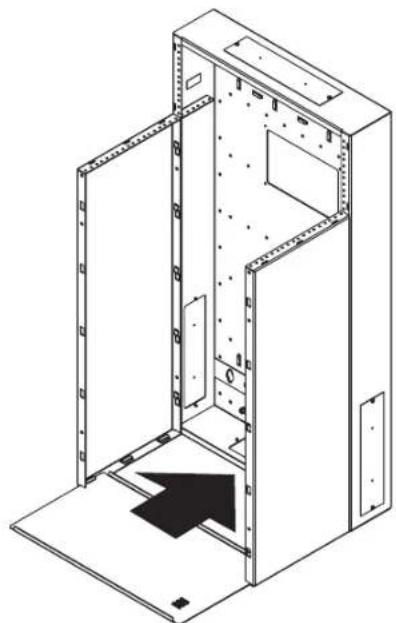

2 Installation du plateau de l'évent

Glisser le plateau de l'évent dans les fentes inférieures des panneaux latéraux. Les brides à angle droit du plateau de l'évent devraient être tournées vers le haut vers l'intérieur de l'armoire.

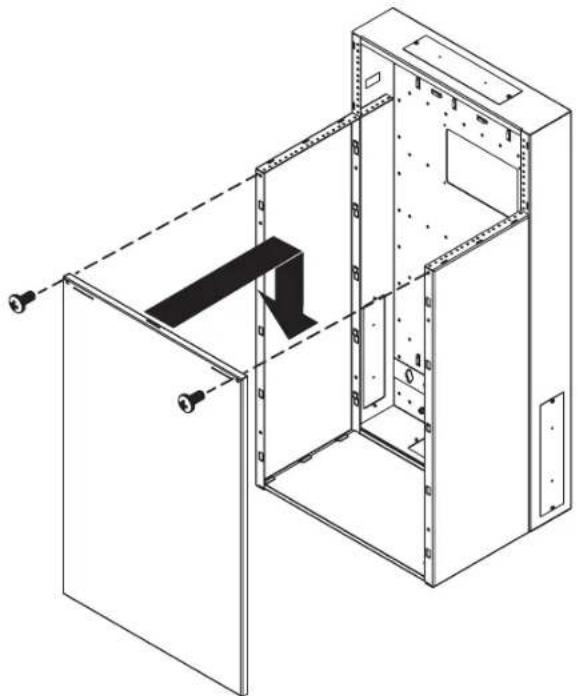

3 Installation des panneaux avant

Insérer les crochets des panneaux avant dans les découpes rectangulaires dans les panneaux latéraux. Tous les crochets doivent être engagés pour un assemblage adéquat. Appliquer une pression vers le bas pour mettre le panneau correctement en place. Retenir le panneau avant en utilisant (2) vis de blocage #6-32.

Avant d'installer la première pièce d'équipement, s'assurer d'installer temporairement le panneau avant. Cela permet l'espacement uniforme des panneaux latéraux, d'équarrir et d'aligner l'armoire, et de s'assurer que le couvercle de verrouillage repose bien en place. Une fois la première pièce d'équipement installée de façon sécurisée, le panneau avant et le plateau de l'évent peuvent être retirés de nouveau pour installer tout équipement restant.

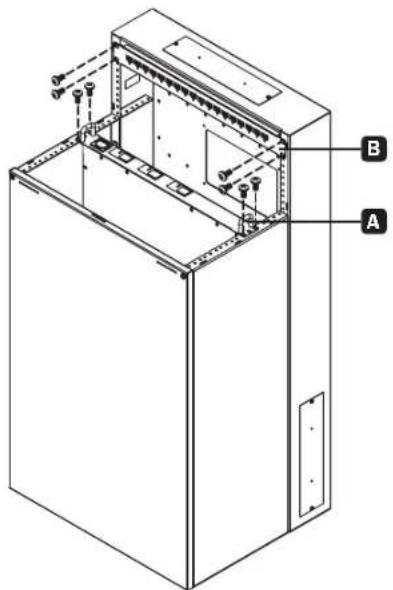

4 Installation de l'équipement

En utilisant de la quincaillerie fournie par l'utilisateur, monter verticalement jusqu'à 8U (SRWF12U38) ou 12U (SRWF16U38) d'équipement de réseautage A et jusqu'à 4U de panneaux de câblage horizontalement B.

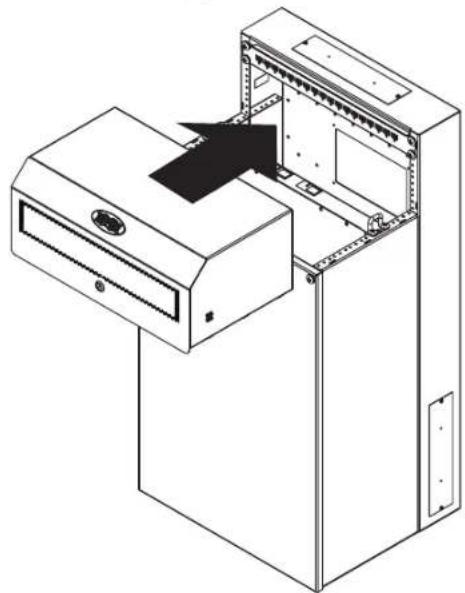

5 Installation du couvercle

Placer le couvercle sur les panneaux latéraux et le glisser vers la bride de fixation murale. Lorsque le couvercle repose correctement en place, il devrait être à égalité contre la bride de fixation murale et au niveau avec la partie supérieure de la bride de fixation murale. Le couvercle peut ensuite être verrouillé avec l'une ou l'autre des deux (2) clés fournies.

6. Configuration du boîtier

6.1. Accès aux câbles et gestion

La partie supérieure, la partie inférieure et les côtés de l'armoire comportent des ouvertures rectangulaires (quatre au total) pour l'accès aux câbles et leur gestion. Ces ouvertures peuvent être ouvertes ou fermées en dévissant ou en vissant le panneau d'accès aux câbles amovible.

Pour une plus grande efficacité de refroidissement et une installation à l'apparence plus propre, tous les trous d'accès aux câbles sont compatibles avec l'accessoire pour plaque de joint brosse SRBRUSHWM de Tripp Lite. La plaque de joint brosse se loge solidement dans le panneau d'acheminement des câbles pour bloquer le débit d'air indésirable. Pour obtenir plus de renseignements, visitez www.tripplite.com.

6.2. Connexion à la terre

Toutes les parties du boîtier sont mises à la masse sur le cadre. Utiliser le point de mise à la masse fileté avant ou arrière du boîtier et une vis M6 pour connecter le cadre directement à la connexion de mise à la masse de l'établissement avec un fil 8 AWG [3,264 mm]. Avertissement : Fixer séparément chaque boîtier à une mise à la masse. Ne pas utiliser le boîtier sans une connexion de mise à la masse.

7. Caractéristiques techniques

Modèle SRWF12U38 SRWF16U38
Nombre total de bâtis 12U 16U
Bâtis de panneaux de câblage 4U 4U
Bâtis d'équipement 8U 12U
Profondeur de la bride de fixation murale	118 mm/4,65 po 118 mm/4,65 po
Dimensions de l'appareil (H x L x P) 965 x	500 x 408 mm/ 38 x 19,7 x 16 po 965 x 500 x 587	mm/ 38 x 19,7 x 23,1 po
Poids de l'appareil	30 kg/66 lb. 37 kg/81.5 lb.

8. Entreposage et entretien

Entreposage

Le boîtier doit être entreposé dans un environnement intérieur contrôlé, à l'écart de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil. Entreposer le boîtier dans son conteneur d'expédition original si possible.

Entretien

Le produit Tripp Lite est couvert par la garantie décrite dans ce manuel. Une variété de programmes de garantie prolongée et de service d'entretien sont également offerts par Tripp Lite. Pour obtenir plus de renseignements sur le service, visitez www.triplite.com/support. Avant de retourner le produit pour la réparation, procédez comme suit :

1. Révisez les procédures d'installation et de fonctionnement dans ce manuel afin de vous assurer que le problème ne provienne pas d'une mauvaise interprétation des instructions.
2. Si le problème persiste, ne communiquez pas avec le concessionnaire et ne lui renvoyez pas le produit. Visitez plutôt www.tripplite.com/support.
3. Si le problème nécessite une réparation, visitez www.triplite.com/support et cliquez sur le lien de retour de produit. À partir de ce point, vous pouvez demander une autorisation de retour de matériel (RMA), qui est requise pour le service. Ce simple formulaire en ligne vous demandera le modèle de votre appareil et le numéro de série, ainsi que d'autres informations générales. Le numéro RMA ainsi que des instructions d'expédition vous seront envoyés par courriel. Les dommages (directs, indirects, particuliers ou consécutifs) encourus par le produit lors du transport à Tripp Lite ou à un service autorisé Tripp Lite ne sont pas couverts par la garantie. Les frais liés au transport des produits expédiés à Tripp Lite ou à un centre de service autorisé Tripp Lite doivent être entièrement payés d'avance. Inscrivez le numéro de RMA à l'extérieur de l'emballage. Si le produit est dans sa période de garantie, joignez une copie de votre reçu de caisse. Retournez le produit pour réparation par un transporteur assuré à l'adresse qui vous est donnée lorsque vous demandez le « RMA ».

9. Garantie

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NÉ DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Numéros d'identification à la conformité réglementaire

À des fins de certification de conformité réglementaire et d'identification, un numéro de série unique a été attribué à votre produit Tripp Lite. Le numéro de série ainsi que toutes les marques d'homologation et les renseignements requis se trouvent sur la plaque signalétique du produit. Lorsque vous demandez des renseignements concernant la conformité de ce produit, reportez-vous toujours au numéro de série. Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
