MANUAL DE USUARIO SmartRack SRWF16U38 Tripp Lite

Manual del Propietario

Gabinetes

SmartRack® de bajo perfil para instalar en la pared

Modelos: SRWF12U38, SRWF16U38

Índice

1. Instrucciones de Seguridad Importantes 10
2. Descripción General 10
3. Identificación de Características 10
4. Preparación 11

4.1. Desempacado 11

4.2. Desarmado 11

1. Instalación 12

5.1. Instalación de la Placa de Respaldo 12
5.2. Instalación de la Unidad y el Equipo 13

1. Configuración del Gabinete 15

6.1. Acceso y Manejo de Cables 15
6.2. Conexión a Tierra 15

1. Especificaciones 15

2. Almacenamiento y Servicio 15

3. Garantía 16

English 1

Français 17

Русский 25

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.tripplite.com/support

Copyright © 2016 Tripp Lite. Todos los derechos reservados.

1. Instrucciones de Seguridad Importantes

GUARDE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben observarse durante la instalación y la operación del producto aquí descrito. El no hacerlo puede invalidar la garantía y causar daños a la propiedad o lesiones personales.

• Mantenga el gabinete en un entorno interior controlado lejos de humedad excesiva, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa.
• Deje un espacio adecuado en la parte delantera y trasera del gabinete para una ventilación adecuada. No bloquee, cubra ni coloque objetos en las aberturas externas de ventilación del gabinete.
• El gabinete es extremadamente pesado. Tenga cuidado al manejar el gabinete. No intente desempacarlo, moverlo o instalarlo sin ayuda. Utilizar un dispositivo mecánico como un montacargas o gato para tarimas para mover el gabinete en el contenedor de embarque.
• No coloque objeto alguno sobre el gabinete, especialmente recipientes de líquido y no intente apilar los gabinetes.
• Inspeccione el contenedor de embarque y el gabinete para detectar daños en el embarque. No use el gabinete si está dañado.
• Deje el gabinete en el contenedor de embarque hasta que haya sido movido tan cerca de la ubicación de instalación final como sea posible.
• Instale el gabinete en un área estructuralmente firme o sobre un piso nivelado, capaces de soportar la carga del peso del gabinete, de todo el equipo que se instale en el gabinete y otros gabinetes y del equipo que se instalen cerca.
• Tenga cuidado cuando corte el material de empaque. El gabinete podría haber sido rasguñado o rayado, causando daños no cubiertos por la garantía.
• Guarde todo el material de empaque para uso posterior. Volver a empacar y enviar el gabinete sin el material de empaque original puede ocasionar daños al producto que anularían la garantía.
• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda razonablemente causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad. No use este equipo en presencia de una mezcla inflamable de anestésicos con aire, oxígeno u óxido nitroso.

2. Descripción General

Los gabinetes SmartRack de bajo perfil para instalar en la pared proporcionan instalación vertical conveniente y segura a los equipos para instalación en rack estándar de 19", sin importar el proveedor, y se envían completamente ensamblados para una instalación rápida y fácil en áreas previamente consideradas imposibles para la colocación. Usando un diseño modular que se ensambla y desensambla fácilmente, el gabinete soporta 8U (SRWF12U38) o 12U (SRWF16U38) de equipo instalado verticalmente de hasta 38" de profundidad y 4U de paneles de acoplamiento. Ambas unidades soportan hasta 181 kg [400 lb] de peso máximo.

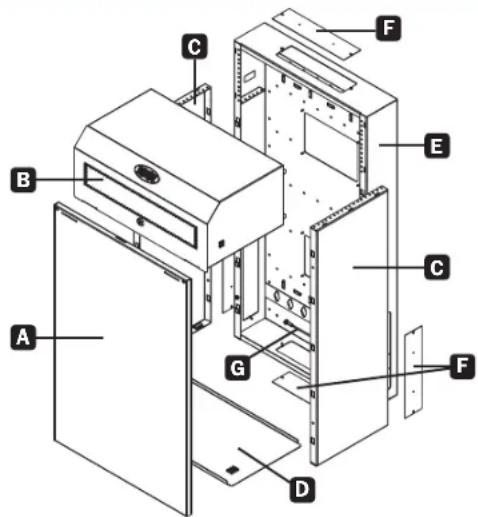

3. Identificación de Características

A Panel Frontal
B Cubierta Superior con Cerradura
C Paneles Laterales
D Charola Ventilada
E Paca de Respaldo de 2U
F Placas para Acceso del Cable
G Conductor de Tierra

Modelo SRWF12U38 mostrado. Las dimensiones del producto variarán por modelo.

¡Precaución! ¡Lea todas las instrucciones y las advertencias antes de realizar la instalación!

Advertencia: Los gabinetes pueden ser sumamente pesados. No intente desempacar, mover o instalar el gabinete sin asistencia. Tenga cuidado extremo al manejar el gabinete. Asegúrese de seguir todas las instrucciones de manejo e instalación. No intente instalar los equipos sin estabilizar primero el gabinete.

4.1. Desempacado

Use al menos dos personas para desempacar el gabinete.

1 Mueva la caja de embarque a una superficie firme y nivelada.
2 Abra la caja y retire los esquineros. Guarde todos los materiales de empaque para uso posterior a menos que esté seguro de que no los necesitará. Los materiales de empaque son reciclables.
3 Con una persona en cada lado, levante cuidadosamente el gabinete fuera de la caja y colóquelo sobre una superficie firme y nivelada.
4 Examine el gabinete para detectar cualquier daño o parte floja. Confirme que todas las partes estén presentes. Si algo está faltante o dañado, póngase en contacto con Tripp Lite para solicitar ayuda. No intente usar el gabinete si ha sido dañado.

4.2. Desensamble

1 Retire la Unidad de la Tarima de Embarque y el Empaque.

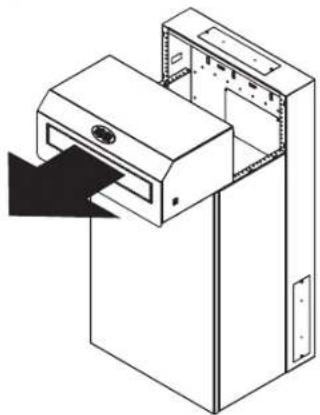

2 Desasegure y Retire la Cubierta

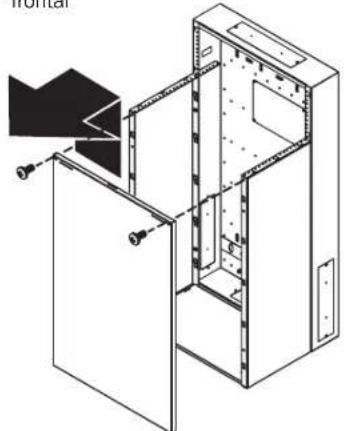

3 Retire los (2) Prisioneros #6-32, entonces levante y remueva el panel frontal

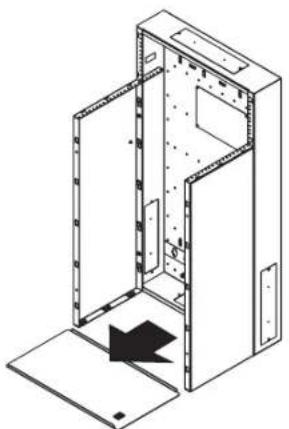

4 Retire la Charola de Ventilación

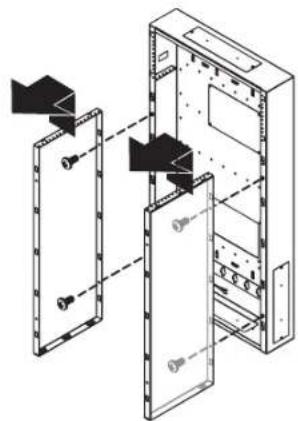

5 Retire los (4) Tornillos, Levante y Retire los Paneles Laterales

El área de instalación del gabinete debe poder soportar el peso del gabinete con todo el equipo instalado. Refiérase a la sección de Especificaciones para consultar peso y capacidad del modelo del gabinete.

5.1. Instalación de la Placa de Respaldo

Instalación de la Placa de Respaldo en una Pared

Nota: Si la instalación requiere conducir cables a través de la pared, retire primero uno o ambos paneles de acceso de cable antes de instalar la Placa de Respaldo.

Para Instalación con Tornillos

Ubique los travesaños sólidos, centrados a 41 cm [16 pulg.], antes de marcar dos ubicaciones superiores para los orificios piloto. Perfore orificios piloto #22 (4 mm o 0.157 pulg.), entonces coloque dos (2) tornillos M10, 5/16 pulg. o 3/8 x 2.0 pulg. [51 mm] de longitud (mínimo) (no incluidos) en las ranuras de la Placa de Respaldo, espaciados nominalmente a 41 cm [16 pulg.] en la parte superior. Apriete los primeros dos tornillos A, entonces perfore orificios para los otros dos (2) tornillos M10, 5/16 o 3/8 pulg. en las esquinas inferiores de la placa de respaldo B. Use un mínimo de cuatro (4) ubicaciones para una especificación de carga de 181 kg [400 lb].

Para Otras Superficies

Durante la instalación a otras superficies, utilice orificios de 1.3 cm [0.5 pulg.] para los tornillos de anclaje en una pared con respaldo de madera triplay de 1.9 cm [0.75 pulg.] o las arandelas y tornillos para concreto (mínimo 0.48 x 5.7 cm) en bloques de concreto.

ADVERTENCIA

• Al instalar soportes de pared en una unidad de mampostería de concreto (conocida también como de bloques de concreto), verifique que el espesor real del concreto sea de al menos 35 mm [1 3/8"] a fin de sujetar los taquetes para concreto. ¡NO TALADRE EN LAS UNIONES DE ARGAMASA! Cerciórese de instalar la Placa de Respaldo en las secciones sólidas de los bloques. Las secciones sólidas pueden encontrarse generalmente a 254 mm [1"] hacia el centro del bloque en cada extremo. Se sugiere utilizar un taladro eléctrico a baja velocidad para barrenar el orificio en vez de un rotomartillo para evitar rotura de la parte posterior del orificio al entrar en una sección hueca.
• Los instaladores deben verificar que la superficie de apoyo soporte con seguridad la carga combinada de todo el hardware y componentes instalados.

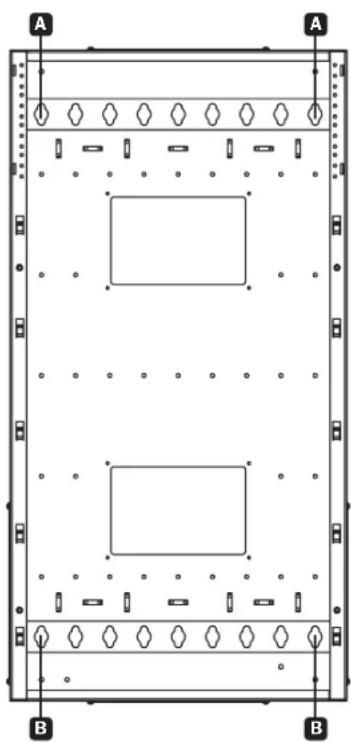

Instalación en Rack de 2 Postes

El SRWF12U38 y SRWF16U38 están también diseñados para instalación en rack de 2 postes. Para instalar, coloque tornillos #12-24 de rosca gruesa (suministrados) a través de la Placa de Respaldo en los orificios de instalación correspondientes para 2 postes. Use un mínimo de 10 ubicaciones para una especificación de carga de 181 kg [400 lb].

5.2. Instalación de Unidad y Equipo

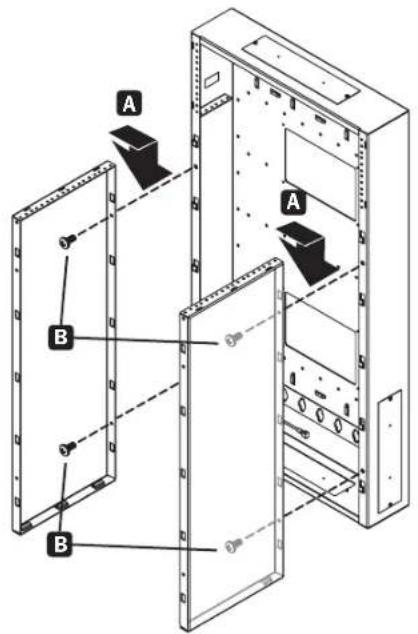

1 Instalación de Panel Lateral

Después de asegurar que la placa de respaldo está firmemente atornillada a la pared o rack de 2 postes, instale los Paneles Laterales insertando los ganchos del Panel Lateral en los recortes cuadrados en la Placa de Respaldo. Aplique presión hacia abajo para asentar apropiadamente los paneles A.

Notas: La superficie lisa de los Paneles Laterales debe ver hacia afuera entre ellos.

Todos los ganchos de los Paneles Laterales deben estar acoplados para lograr un ensamble adecuado.

Después de que los Paneles Laterales estén asentados, la superficie superior estará al ras de las pestañas internas de 2U en la Placa de Respaldo. La parte inferior de los Paneles Laterales estará a ras con la parte inferior de la Placa de Respaldo. Se alinearán dos orificios para cada Panel Lateral. Use cuatro (4) tornillos #12-24 suministrados para los dos orificios ubicados en cada panel lateral B. Asegúrese de que todos los tornillos estén firmemente sujetos al Panel de Respaldo.

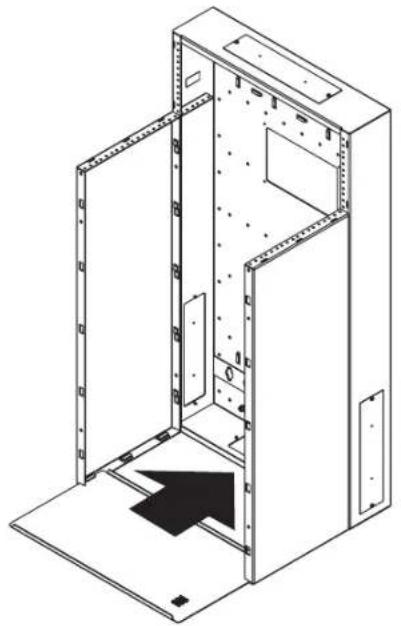

2 Instalación de Charola de Ventilación

Deslice la Charola de Ventilación en las ranuras inferiores de los paneles laterales. Las bridas en ángulo recto de la charola de ventilación deben ver hacia arriba hacia el interior del gabinete.

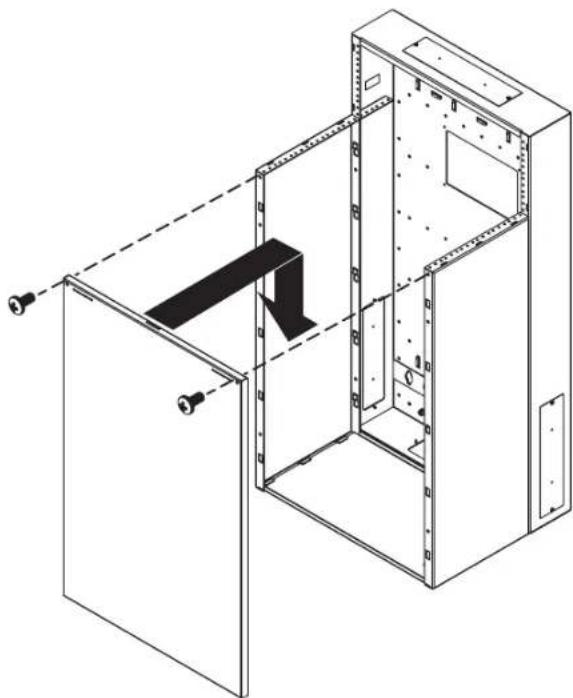

3 Instalación de Panel Frontal

Inserte los ganchos del Panel Frontal en los recortes rectangulares de los Paneles Laterales. Todos los ganchos deben estar acoplados para lograr un ensamble adecuado. Aplique presión hacia abajo para asentar apropiadamente el panel. Asegure el Panel Frontal usando dos (2) Prisioneros #6-32.

Antes de instalar la primera pieza de equipo, asegúrese de instalar temporalmente el panel frontal. Esto permite el espaciamiento uniforme de los Paneles Laterales, cuadra y alinea el gabinete y asegura el correcto asiento de la cubierta con cerradura. Después que la primera pieza de equipo esté firmemente instalada, el panel frontal y la charola de ventilación pueden retirarse nuevamente para instalar el equipo restante.

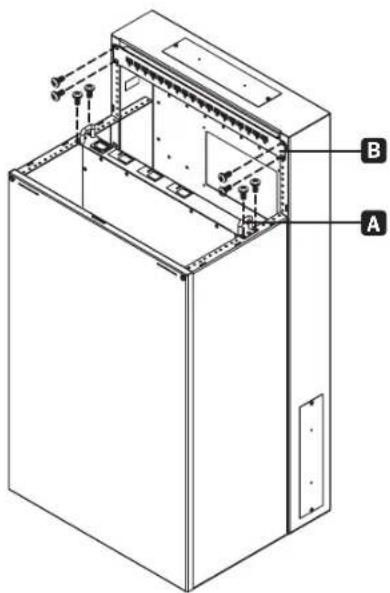

4 Instalación del Equipo

Con accesorios para rack estándar, suministrados por el usuario, instale verticalmente hasta 8U (SRWF12U38) o 12U (SRWF16U38) de equipo de red A y hasta 4U de paneles de conexiones horizontalmente B.

5 Instalación de la Cubierta

Coloque la cubierta sobre los Paneles Laterales y deslícela hacia la Placa de Respaldo. Cuando asiente correctamente, la cubierta debe estar al ras contra la Placa de Respaldo y a nivel con la parte superior de la Placa de Respaldo. La cubierta puede entonces asegurarse con cualquiera de las dos (2) llaves suministradas.

6. Configuración del Gabinete

6.1. Acceso y Manejo de Cables

La parte superior, inferior y costados del gabinete tienen aberturas rectangulares (cuatro en total) para la administración y acceso de cables. Estas pueden ser abiertas o cerradas desatornillando o atornillando el panel removable de acceso de cables.

Para mejorar la eficiencia de enfriamiento y un aspecto más limpio de la instalación, todos los orificios de acceso de cable son compatibles con el accesorio de placa de tira de cepillo SRBRUSHWM de Tripp Lite. La placa de tira de cepillo se ajusta en el panel de conducción de cableado para bloquear el flujo de aire indeseable. Para más información, visite www.triplite.com.

6.2. Conexión a Tierra

Todas las partes del gabinete se conectan a tierra con el marco. Utilice el punto conexión a tierra la parte delantera o posterior del gabinete y un tornillo M6 para conectar el marco directamente a la conexión de tierra de la instalación con un cable 8 AWG [3.264 mm]. Advertencia: Conecte a tierra por separado cada gabinete. No use el gabinete sin una conexión a tierra física.

7. Especificaciones

Modelo SRWF12U38 SRWF16U38
Unidades Totales de Rack 12U 16U
Unidades de Rack de Panel de Conexiones	4U 4U
Unidades de Rack del Equipo 8U 12U
Profundidad de Placa de Respaldo	118 mm [4.65 pulg.] 118 mm [4.65 pulg.]
Dimensiones de la Unidad (Al x An x Pr)	965 x 500 x 408 mm [38 x 19.7 x 16 pulg.] 965 x 500 x 587 mm [38 x 19.7 x 23.1 pulg.]
Peso de la Unidad	30 kg [66 lb.] 37 kg [81.5 lb.]

8. Almacenamiento y Servicio

Almacenamiento

El gabinete debe guardarse en un entorno interior controlado lejos de humedad excesiva, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa. De ser posible, almacene el gabinete en su contenedor de embarque original.

Servicio

Su producto Tripp Lite está cubierto por la garantía descrita en este manual. Está disponible una variedad de Programas de Garantía Extendida y Servicio En el Sitio por parte de Tripp Lite. Para información adicional acerca del servicio, visite www.triplite.com/support. Antes de regresar su producto para servicio, siga estos pasos:

1. Revise los procedimientos de instalación y operación en este manual para asegurarse de que el problema de servicio no se origina por una mala lectura de las instrucciones.
2. Si el problema persiste, no se ponga en contacto ni regrese el producto al distribuidor. En vez de ello, visite www.triplite.com/support.
3. Si el problema requiere de servicio, visite www.triplite.com/support y haga click en la liga Product Returns. Desde aquí usted puede solicitar un número de Autorización de Devolución de Mercancía (RMA) que se requiere para el servicio. Esta sencilla forma en línea solicitará los números de modelo y serie de su unidad junto con otra información general del comprador. El número de RMA junto con las instrucciones de embarque le serán enviadas por correo electrónico. Cualquier daño (directo, indirecto, especial o consecuencial) al producto incurrido durante el embarque a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite no está cubierto bajo la garantía. Los productos embarcados a Tripp Lite o un Centro de Servicio Autorizado de Tripp Lite deben tener cargos de transporte prepagados. Marque el número de RMA en el exterior del empaque. Si el producto está dentro del período de garantía, adjunte una copia de su recibo de venta. Regrese el producto para servicio usando un transportista asegurado a la dirección proporcionada a usted cuando solicitó la RMA.

9. Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Números de Identificación de Conformidad Regulatoria

Para el propósito de certificaciones e identificación de conformidad con las normas, su producto Tripp Lite ha recibido un número de serie exclusivo. El número de serie puede encontrarse en la etiqueta de placa de identificación, junto con todas las marcas e información requeridas de aprobación. Al solicitar información de conformidad para este producto, refiérase siempre al número de serie. El número de serie no debe confundirse con el nombre de la marca o el número de comercialización del producto.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso.
