Type de produit	Armoire de réseau murale
Marque	Tripp Lite
Modèle	SmartRack SRW6UKD
Capacité	6U (unités rack)
Hauteur	26,7 cm (6U)
Largeur	48,26 cm (19 pouces)
Profondeur	Réglable (rails de montage ajustables en profondeur)
Poids approximatif	12 kg
Matériau	Acier
Couleur	Noir
Garantie	5 ans limitée
Contenu de l'emballage	Panneaux supérieur/inférieur (x2), panneaux latéraux (x2), porte avant (x1), rails de montage verticaux (x2), quincaillerie (vis M6, écrous à cage M6, rondelles M6, clés, vis 12-24)
Assemblage requis	Oui, assemblage manuel avec tournevis Phillips (non fourni)
Montage mural	Oui, conçu pour fixation au mur
Porte	Orientable (ouvre à gauche ou à droite)
Rails de montage	Réglables en profondeur, avec trous carrés et filetés
Sécurité	Utiliser des écrous à cage et rondelles; ne pas déplacer sans aide
Utilisation	Installation d'équipement réseau 19 pouces

FOIRE AUX QUESTIONS - SmartRack SRW6UKD Tripp Lite

Comment assembler l'armoire SmartRack SRW6UKD ?

Suivez les étapes de la notice : fixez les rails de montage aux panneaux latéraux à la profondeur souhaitée, assemblez les panneaux inférieur et supérieur, puis fixez la porte. Utilisez un tournevis Phillips et la quincaillerie fournie. Soyez prudent car l'armoire est lourde.

La profondeur de l'armoire est-elle réglable ?

Oui, les rails de montage verticaux peuvent être installés à différentes profondeurs grâce aux trous carrés le long des rails horizontaux des panneaux latéraux. Cela permet d'adapter l'armoire à la profondeur de votre commutateur.

Comment inverser le sens d'ouverture de la porte ?

La porte peut s'ouvrir à gauche ou à droite. Il suffit de retourner la porte et d'insérer les broches dans les fentes du panneau supérieur et inférieur de l'autre côté.

Quel type d'équipement puis-je monter dans cette armoire ?

L'armoire est conçue pour accueillir des équipements réseau standard au format 19 pouces (largeur) et 6U de hauteur, comme des commutateurs, routeurs, panneaux de brassage, etc.

Est-il possible de monter l'armoire au mur ?

Oui, c'est une armoire murale. Vous devez la fixer solidement au mur à l'aide de vis appropriées (non fournies). Assurez-vous que le mur supporte le poids de l'armoire et de l'équipement.

Quel est le poids maximal supporté par l'armoire ?

Le poids maximal n'est pas spécifié dans la notice. Cependant, étant donnée sa construction en acier et sa capacité 6U, elle peut supporter l'équipement réseau standard. Ne surchargez pas et respectez les limites des rails de montage.

Quelles vis utiliser pour le montage de l'équipement sur les rails ?

Utilisez les vis 12-24 fournies (lot J) pour fixer l'équipement sur les rails de montage. Si vous utilisez les trous filetés, employez les vis M6. Les écrous à cage M6 sont pour les trous carrés.

Comment assurer la mise à la terre de l'armoire ?

La notice ne détaille pas la mise à la terre. Généralement, les armoires métalliques doivent être reliées à la terre. Utilisez une vis de mise à la terre sur le châssis si disponible. Consultez un électricien si nécessaire.

Que faire en cas de pièce manquante dans l'emballage ?

Vérifiez la liste des pièces dans la notice. Si une pièce manque, contactez le service client Tripp Lite dans les 5 ans suivant l'achat pour une réparation ou un remplacement sous garantie.

Quelle est la durée de la garantie de l'armoire SRW6UKD ?

La garantie limitée est de 5 ans à compter de la date d'achat initiale. Elle couvre les défauts de matière et de main-d'œuvre, mais pas l'usure normale ni les dommages accidentels.

MODE D'EMPLOI SmartRack SRW6UKD Tripp Lite

Instructions d'assemblage

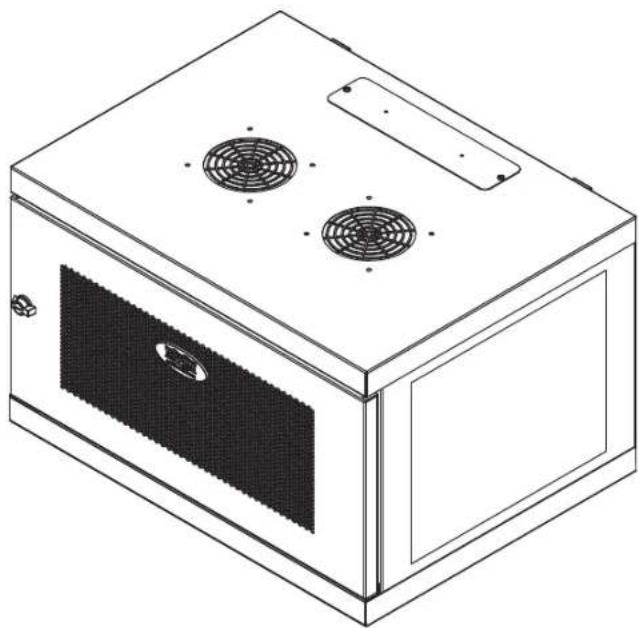

Armoire pour boîtiers pour bâti mural rabattable à la profondeur du commutateur et peu encombrant SmartRack 6U

Modèle : SRW6UKD

Copyright © 2015 Tripp Lite. Tous droits réservés.

Liste des pièces

Quincaillerie d'assemblage

Panneaux supérieurs/inférieurs Panneaux latéraux Porte avant Rails de montage vertical

x2

x2

x1

x2

EFGH

Vis M6 Écrous à cage M6 Rondelles à collerette M6 Clés

x24

x4

x4

x2

Quincaillerie de montage de l'équipement

IJ

K

Vis 12-24 Écrous à cage M6 Rondelles à collerette M6

x12

x12

x12

Outils requis (fournis par l'utilisateur) :

• tournevis Phillips

AVERTISSEMENT : Le boîtier pour bâti est extrêmement lourd. Ne pas tenter de déballer, déplacer, assembler ou installer le boîtier sans aide. Avant qu'il ne soit correctement assemblé et stabilisé, le boîtier est sujet à basculer et pourrait causer des dommages graves à la propriété et/ou des blessures. Faire preuve de vigilance lors de l'assemblage du boîtier. Ne pas tenter d'installer l'équipement sans d'abord stabiliser le boîtier.

Étape

Placer le panneau inférieur A sur le plancher ou un surface de travail stable.

1

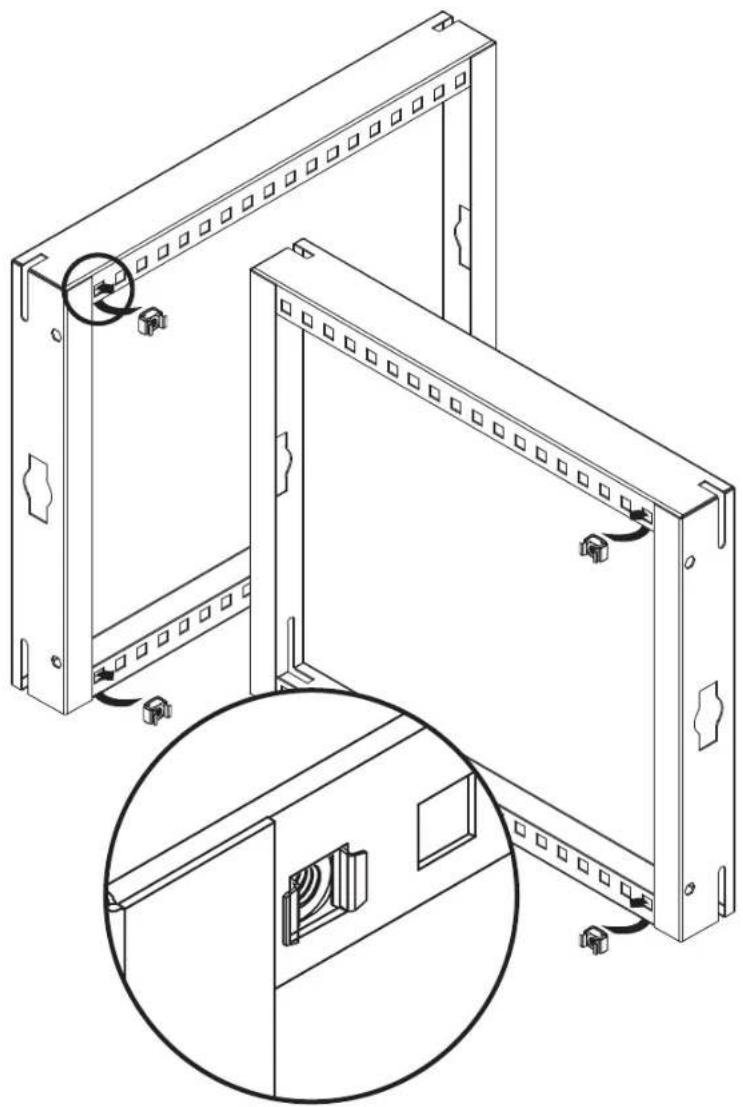

Avant de fixer les rails de montage verticaux D aux panneaux latéraux B, il convient de déterminer la profondeur à laquelle installer le rail en utilisant les trous carrés le long des rails horizontaux préinstallés dans la partie inférieure et la partie supérieure des panneaux latéraux. Placer un écrou à cage M6 F dans le trou carré dans la partie inférieure et dans la partie supérieure depuis l'arrière du rail. S'assurer que tous les écrous à cage sont alignés.

2

4

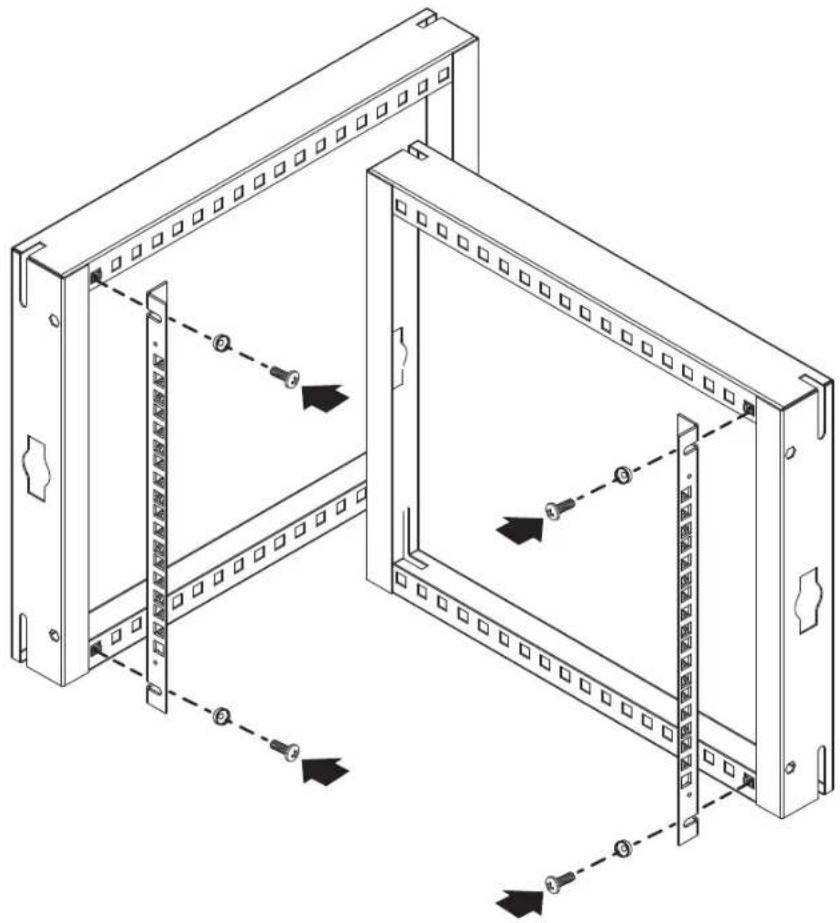

Aligner les trous des rails de montage verticaux avec les écrous à cage. Retenir les rails de montage verticaux D aux panneaux latéraux en utilisant 2 rondelles à collerette M6 G et 2 vis M6 E. S'assurer que les deux rails de montage verticaux sont alignés.

Remarque : Nous recommandons d'installer les rails de montage verticaux avec les trous carrés faisant face vers l'avant. S'ils sont installés avec les trous filetés tournés vers l'avant, utiliser les vis M6 pour installer les rails, tel que mentionné ci-dessus, et les vis (12-24) incluses pour le montage de l'équipement sur les rails.

2

4

4

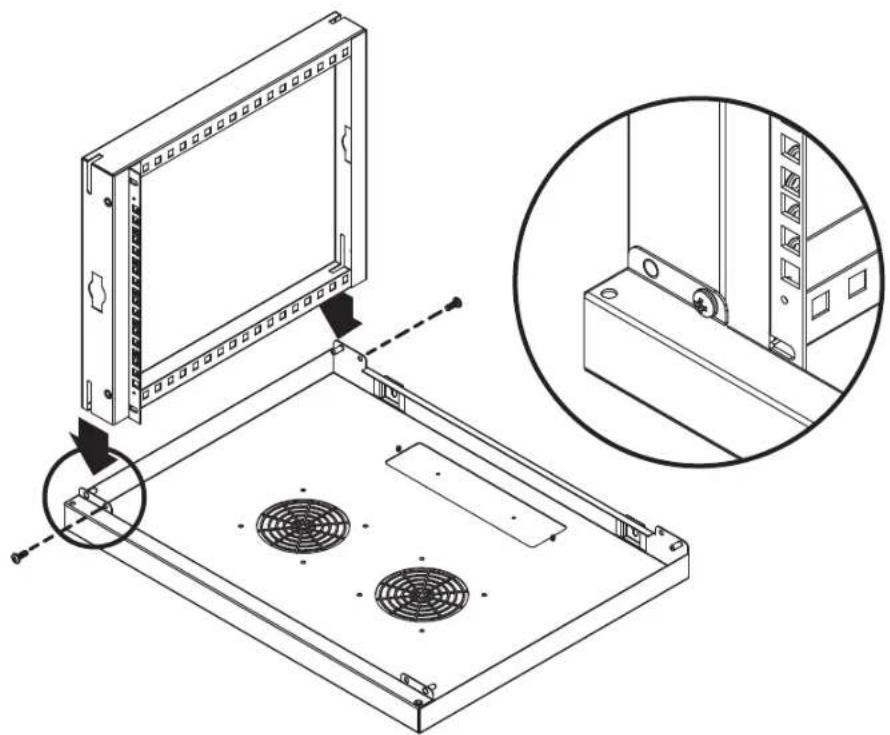

Insérer les fentes du panneau latéral B dans les broches du panneau inférieur A. Retenir les panneaux en utilisant 2 vis M6 E.

1

2

Insérer les fentes du panneau latéral B dans les broches opposées du panneau inférieur A. Retenir les panneaux en utilisant 2 vis M6 E, comme à l'étape 4.

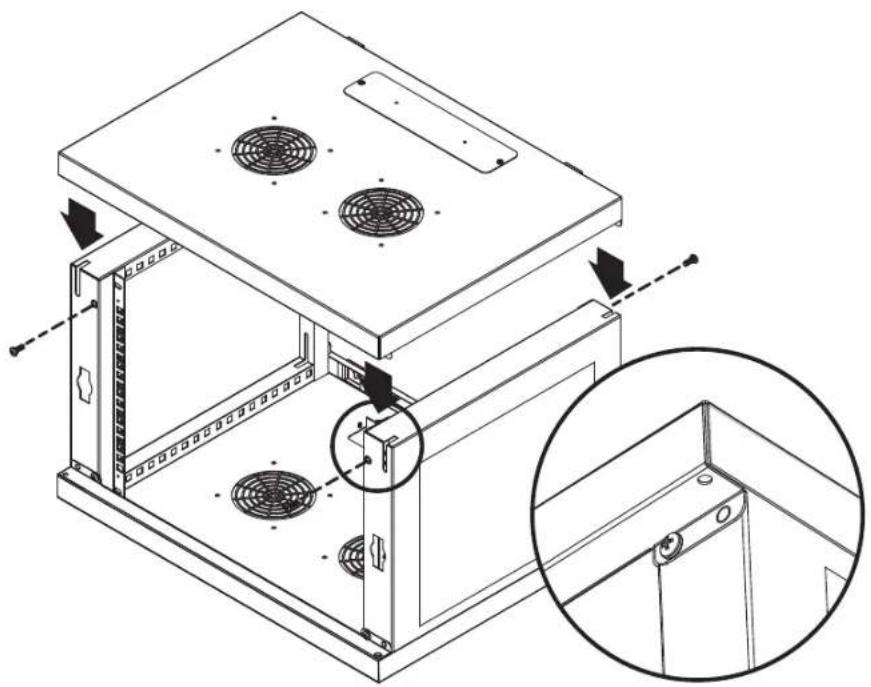

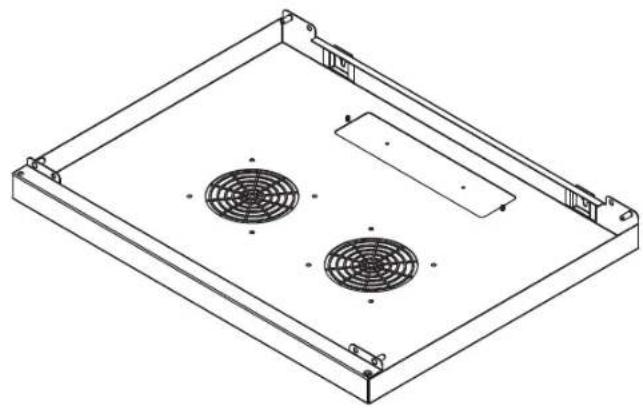

Abaisser le panneau supérieur A sur les panneaux latéraux de façon à ce que les broches s'insèrent dans les fentes. S'assurer que le port rectangulaire pour l'accès aux câbles se trouve directement au-dessus du port d'accès aux câbles sur le panneau inférieur. Retenir le panneau supérieur aux panneaux latéraux en utilisant 4 vis M6 E.

1

4

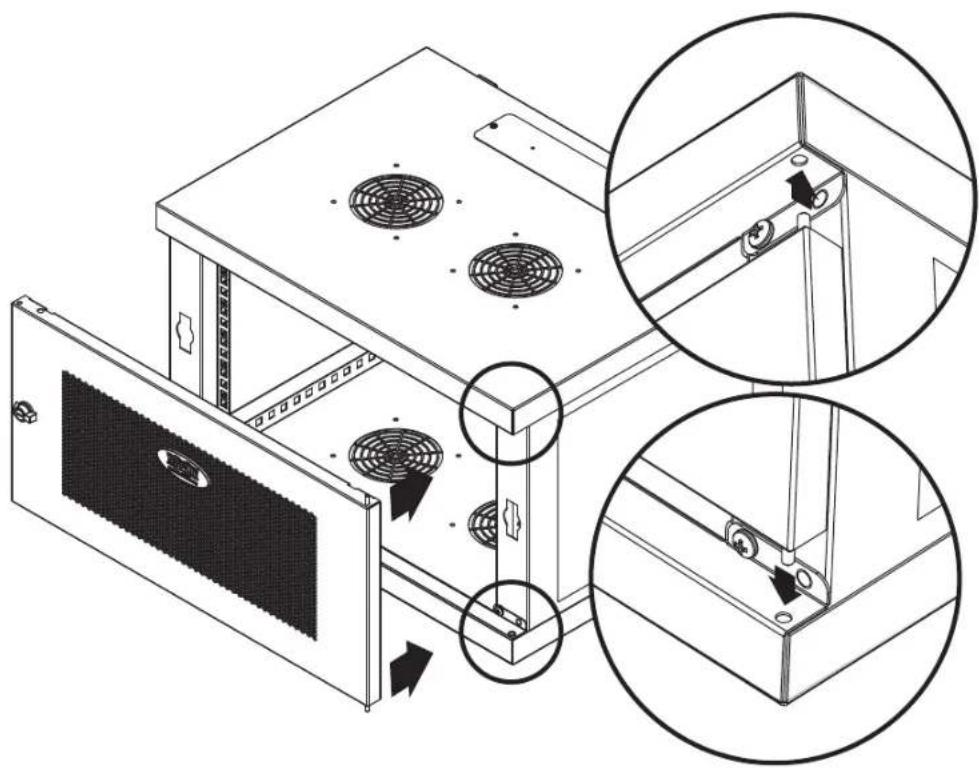

La porte avant C peut être assemblée pour ouvrir à gauche ou à droite. Insérer les broches dans les fentes sur le panneau supérieur et le panneau inférieur.

1

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, si celui-ci est utilisé conformément à toutes les instructions applicables, est dépourvu de défauts de matière et de main-d'oeuvre pendant une période de 5 ans à partir de la date initiale d'achat. Si le produit présente un défaut de matière ou de main-d'oeuvre pendant cette période, le vendeur s'engage à le réparer ou à le remplacer, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE NI A L'USURE NORMALE NI AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE CELLE MENTIONNÉE EXPRESSÉMENT DANS LA PRÉSENTE. SAUF DANS LA MÊSURE OU LES LOIS PERTINENTES L'INTERDISENT, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITE MARCHANDE OU D'ADÉQUATION, SONT LIMITÉES À LA DURÉE DE LA PÉRIODE DE GARANTIE DÉFINIE CI-DESSUS ; ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGE FORTUITS OU CONCÉCUTIFS. (Certaines juridictions n'autorisant pas de limitation de la durée de la garantie implicite et d'autre l'exclusion ou la limitation des dommages fortuits ou consécutifs, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à votre cas. La présente garantie vous donne des droits spécifiques et vous pouvez jouir d'autres droits qui varient d'une juridiction à une autre.)

AVERTISSEMENT : Avant tout usage, l'utilisateur doit déterminer si le dispositif est adapté à l'emploi prévu et si, le cas échéant, il ne présente aucun danger. Comme les applications peuvent différer considérablement les unes des autres, le fabricant ne fait aucune déclaration ni n'accorde aucune garantie quant à l'adéquation de ces appareils à une application donnée.

Numéros d'identification de conformité aux règlements

À des fins de certification et d'identification de conformité aux règlements, votre produit Trippo Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

Il est déconseillé d'utiliser cet équipement dans des applications médicales où une panne de cet équipement pourrait normalement provoquer la panne de l'équipement de survie ou altérer notablement sa sécurité ou son efficacité. Ne pas utiliser cet équipement en présence d'un mélange anesthétique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
