MANUAL DE USUARIO SmartRack SRW6UKD Tripp Lite
Instrucciones de Ensamble

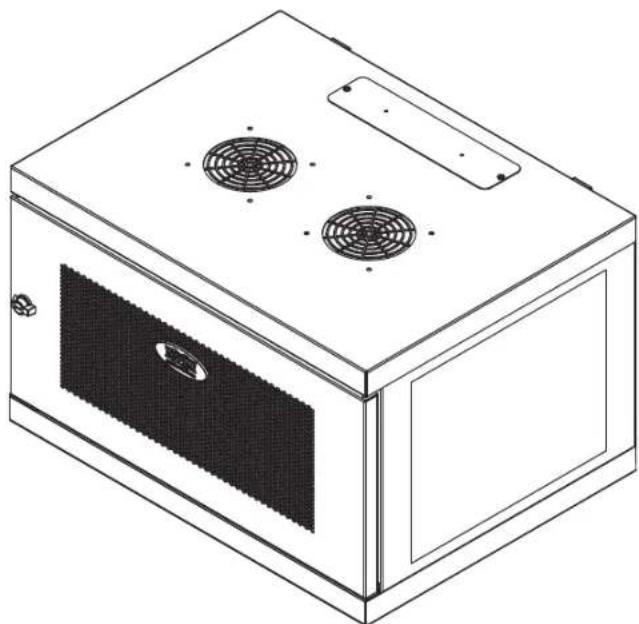

Gabinete SmartRack® de 6U de bajo perfil y profundidad de Switch Desarmado para instalación en pared
Modelo: SRW6UKD

Copyright © 2015 Tripp Lite. Todos los derechos reservados.
Lista de partes
Accesorios para el Ensamble

Paneles Superiores/Inferiores Paneles Laterales Puerta Delantera Rieles para Instalación Vertical
x2
x2
x1
x2




EFGH
Tornillos M6 Tuercas de Fijación M6 Arandelas de Copa M6 Llaves
x24
x4
x4
x2
Accesorios para Instalación del Equipo

IJ

K

Tornillos 12-24 Tuercas de Fijación M6 Arandelas de Copa M6
x12
x12
x12
Herramientas necesarias (proporcionadas por el usuario):
• desatornillador Phillips

ADVERTENCIA: El gabinete es extremadamente pesado. No intente desempacar, mover, ensamblar o instalar el gabinete sin asistencia. Hasta haber sido debidamente ensamblado y estabilizado, el gabinete es propenso a voltearse y causar daño a la propiedad y/o lesiones personales. Tenga extremo cuidado al ensamblar el gabinete. No intente instalar equipo sin estabilizar primero el gabinete.
Paso
1

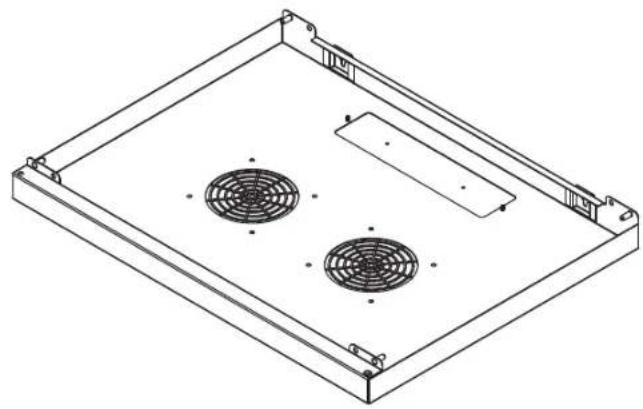

Coloque el panel inferior A en el piso o una superficie de trabajo estable.

1

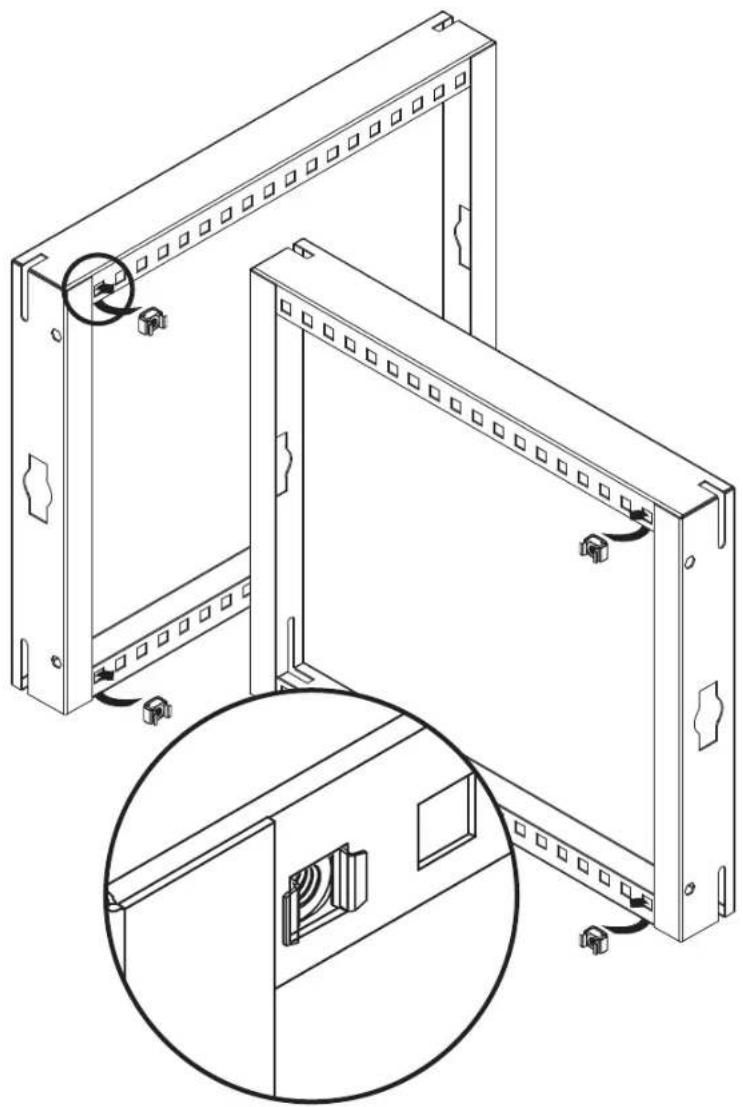

Antes de acoplar los Rieles de Instalación Verticales D a los paneles laterales B, debe decidir a qué profundidad instalar el riel usando los orificios cuadrados junto con los rieles horizontales preinstalados en la parte superior e inferior de los Paneles Laterales. Coloque una tuerca de fijación M6 F a través del orificio cuadrado en la parte superior e inferior desde la parte posterior del riel. Asegúrese de que todas las tuercas de fijación estén alineadas.

2

4

Alinee los orificios de los Rieles de Instalación Verticales con las tuercas de fijación. Asegure los Rieles de Instalación Verticales D a los Paneles Laterales usando 2 arandelas de copa M6 G y 2 tornillos M6 E. Asegúrese de que ambos Rieles de Instalación verticales estén alineados.
Nota: Recomendamos instalar los Rieles de Instalación Verticales con los orificios cuadrados hacia el frente. Si elige instalarlos con los orificios roscados hacia el frente, use los tornillos M6 para instalar los rieles, como se indicó anteriormente y los tornillos 12-24 para instalar los equipos a los rieles.

2

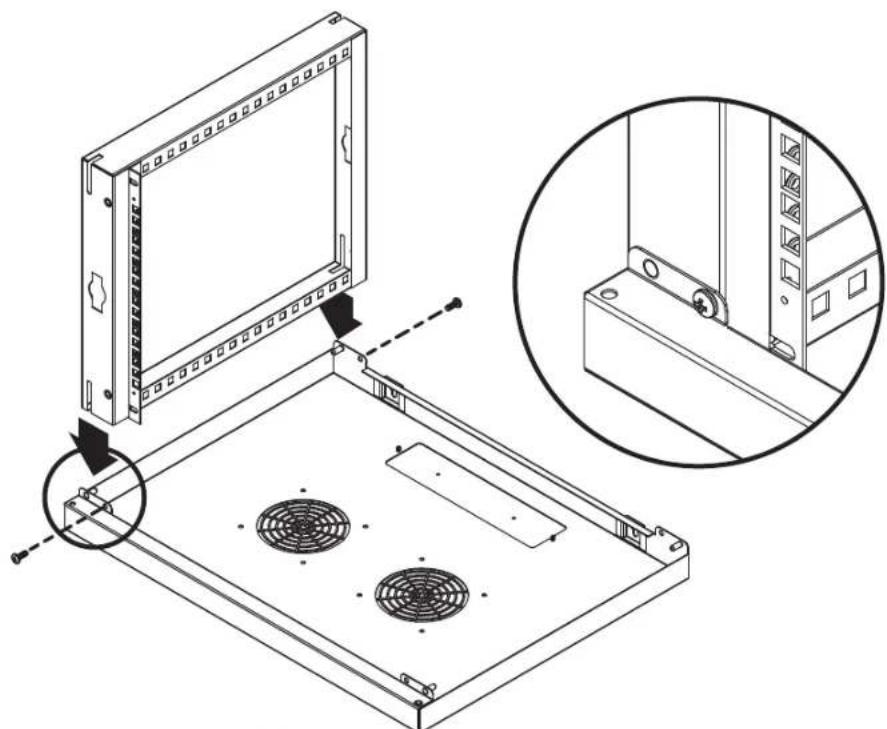

Coloque las ranuras del Panel Lateral B en los pernos del panel inferior A. Asegure los paneles usando 2 tornillos M6 E.

1

2

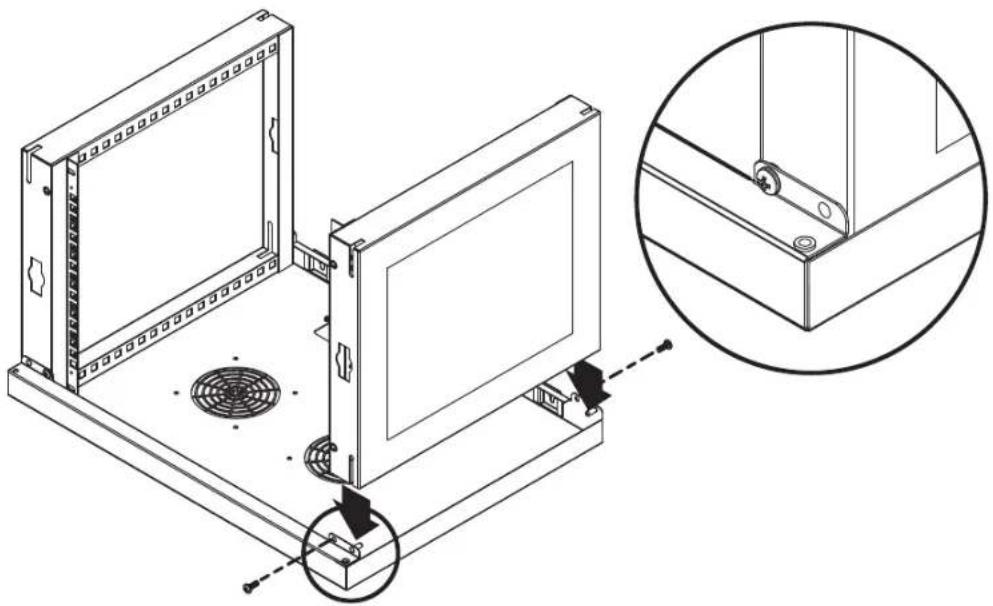

Coloque las ranuras del Panel Lateral B en los pernos opuestos del Panel Inferior A. Asegure los paneles usando 2 tornillos M6 E, como en el paso 4.
B/D

1
E

2

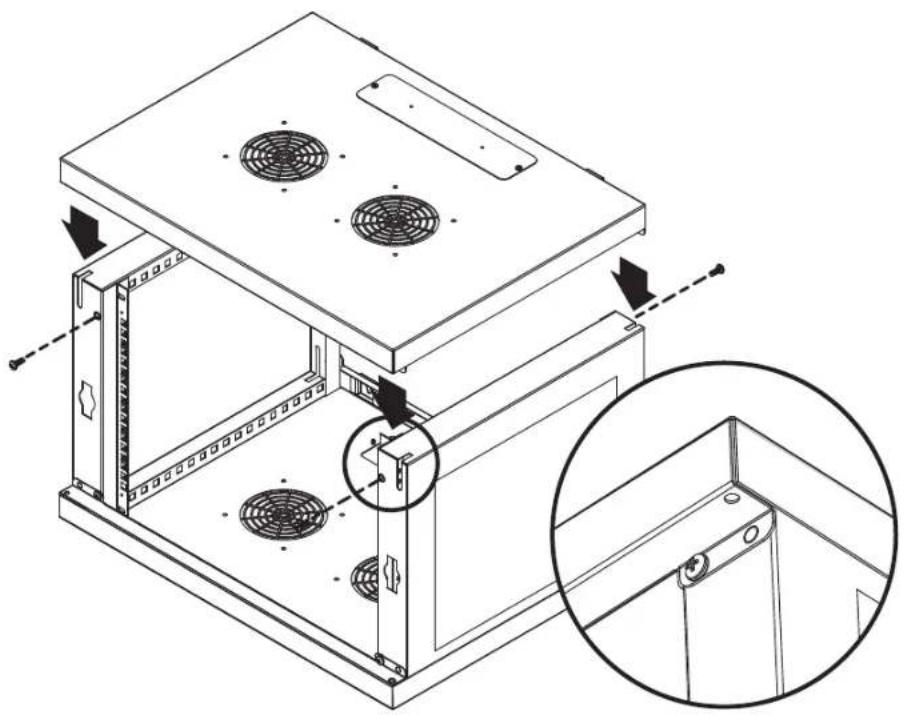

Baje el Panel Superior A en los Paneles Laterales de modo que los pernos se ajusten en las ranuras. Asegúrese de que el puerto rectangular de acceso para cable esté directamente sobre el puerto de acceso del cable en el panel inferior. Asegure el Panel Superior a los Paneles Laterales usando 4 tornillos M6 E.
A

1
E

4

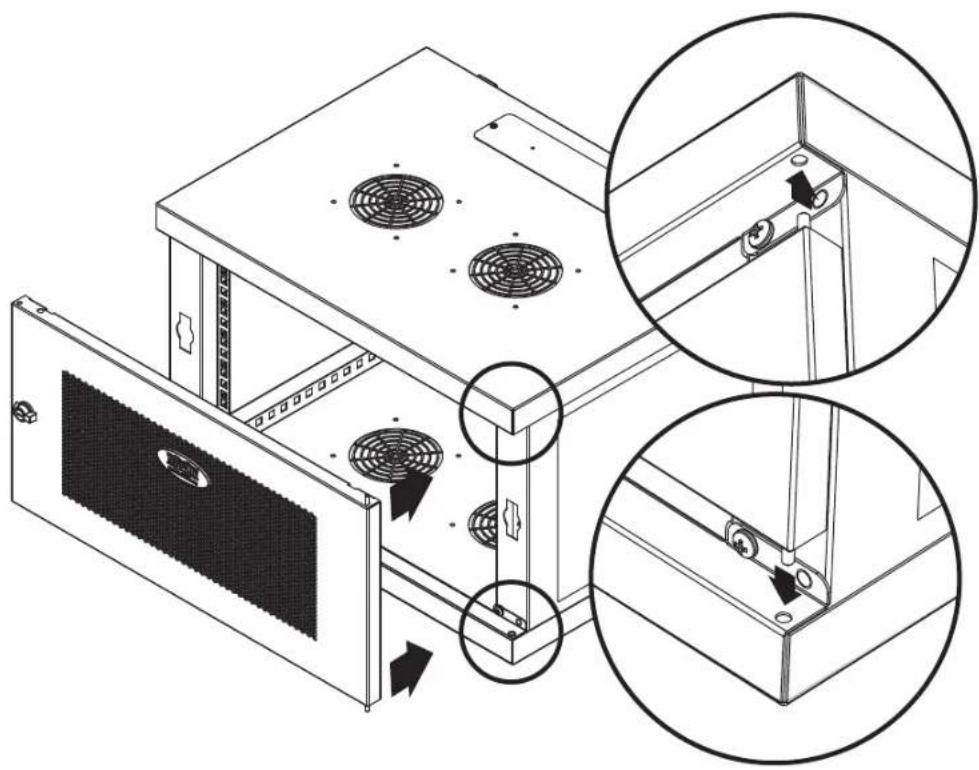

La Puerta Frontal C puede ensamblarse para abrir desde la izquierda o desde la derecha. Inserte los pernos en las ranuras en los Paneles Superior e Inferior.

1

Garantía limitada por 5 años
El vendedor garantiza que este producto no tiene defectos originales de materiales ni de mano de obra por un período de cinco años a partir de la fecha original de compra, si se utiliza de acuerdo con todas las instrucciones correspondientes. En caso de demostrarse dentro de ese periodo que el producto tiene defectos de materiales o de mano de obra, el vendedor lo reparará o reemplazará a su exclusiva discreción.
ESTA GARANTÍA NO CUBRE EL DESGASTE NORMAL NI LOS DAÑOS CAUSADOS POR ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OFRECE NINGUNA GARANTÍA EXPRESA QUE NO SEA LA ESTABLECIDA EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, LA DURACIÓN DE TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIBILIDAD O APTITUD, SE LIMITA AL PERIODO DE GARANTÍA ANTES MENCIONADO Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten las limitaciones a la duración de una garantía implícita y algunos Estados no permiten la exclusión o limitación de los daños incidentales o indirectos, de modo que las limitaciones o exclusiones antes mencionadas pueden no corresponder en su caso. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que varían de una jurisdicción a otra).
ADVERTENCIA: Antes de usar este dispositivo, cada usuario debe ocuparse de determinar si es apto, adecuado o seguro para el uso que pretende darle. Dado que las aplicaciones individuales están sujetas a diversas variaciones, el fabricante no representa ni garantiza la idoneidad o condición de estos dispositivos para cualquier aplicación específica.
Cumplimiento de las normas de los números de identificación
Para fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de serie único. Puede encontrar el número de serie en la etiqueta de la placa de identificación del producto, junto con los símbolos de aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas para este producto, siempre mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación ni con el número de modelo del producto.
El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda razonablemente hacer suponer que causará fallas en el equipo de soporte de vida o afecte significativamente su seguridad o efectividad, no está recomendado. No use este equipo en la presencia de una mezcla anestésica inflamable con alre, oxigeno u óxido nitroso.
Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
