Type de produit	Commutateur A/V multi-vidéo
Marque	Philips
Modèle	SWS2326W
Nombre d'entrées	4 (IN1 à IN4)
Types d'entrées vidéo	Composite, S-Vidéo, Composant
Types d'entrées audio	Stéréo (RCA, rouge et blanc)
Types de sortie vidéo	Composite, S-Vidéo, Composant
Types de sortie audio	Stéréo (RCA)
Modes de fonctionnement	Manuel et Automatique
Conversion de signal	S-Vidéo vers Composite et vice-versa (pas de conversion Composant)
Alimentation	Adaptateur secteur 120 V CA
Garantie	1 an (limité, non transférable)
Fabrication	Chine
Bouton MODE	Permet de basculer entre mode automatique (témoin rouge allumé) et manuel (témoin éteint)
Bouton SELECT	Sélectionne cycliquement les entrées en mode manuel
Indicateurs lumineux	Témoins MODE (rouge) et IN1 à IN4

FOIRE AUX QUESTIONS - SWS2326W PHILIPS

Comment connecter le commutateur A/V Philips SWS2326W ?

Connectez les câbles vidéo et audio de vos sources (lecteur DVD, console, etc.) aux entrées correspondantes du commutateur. Reliez ensuite les sorties du commutateur à votre téléviseur à l'aide de câbles vidéo et audio. Branchez l'adaptateur secteur 120 V CA.

Quels câbles sont nécessaires pour utiliser le commutateur ?

Vous aurez besoin de câbles vidéo (composite, S-Vidéo ou composant) et de câbles audio stéréo (RCA). Les câbles ne sont pas fournis avec le produit.

Comment basculer entre le mode automatique et le mode manuel ?

Appuyez sur le bouton MODE. En mode automatique, le témoin lumineux rouge est allumé ; en mode manuel, il est éteint.

Comment sélectionner une entrée spécifique en mode manuel ?

Appuyez plusieurs fois sur le bouton SELECT pour passer cycliquement de IN1 à IN4. Le témoin de l'entrée active s'allume.

Le commutateur convertit-il les signaux vidéo ?

Oui, il peut convertir un signal S-Vidéo en composite et vice-versa. Il ne peut pas convertir les signaux composant.

Que se passe-t-il en mode automatique si une entrée n'a pas de signal ?

Le commutateur recherche automatiquement la dernière entrée vidéo active. Si l'entrée sélectionnée n'a pas de signal, il bascule sur l'entrée précédente active.

Comment savoir si le commutateur est en mode automatique ou manuel ?

Observez le témoin lumineux MODE : s'il est allumé (rouge), l'appareil est en mode automatique ; s'il est éteint, il est en mode manuel.

Puis-je utiliser des câbles différents en entrée et en sortie ?

Pour un fonctionnement correct, utilisez le même type de câble vidéo en entrée et en sortie (par exemple, composite en entrée et composite en sortie).

Quelle est la garantie du commutateur Philips SWS2326W ?

La garantie est limitée à un an à compter de la date d'achat, couvrant les défauts de matériel et de fabrication. Elle est non transférable et nécessite le reçu d'achat original.

Que faire si le commutateur ne détecte pas automatiquement les signaux ?

Vérifiez que les câbles sont correctement connectés et que l'alimentation est branchée. Essayez de passer en mode manuel avec le bouton SELECT pour forcer la sélection d'une entrée.

MODE D'EMPLOI SWS2326W PHILIPS

Manuel d'utilisateur 8

PHILIPS

EN

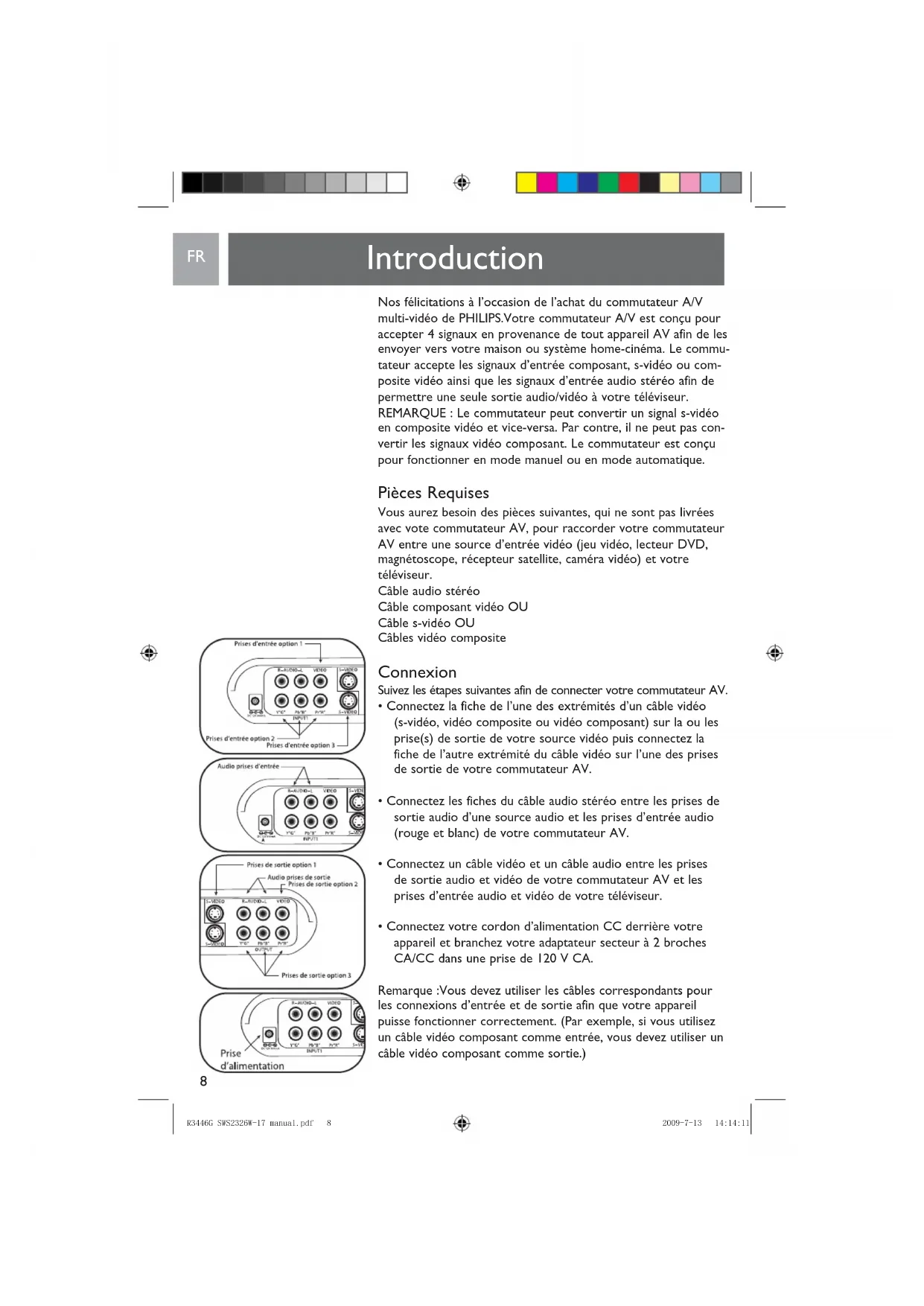

Introduction

Introduction

Nos félicitations à l'occasion de l'achat du commutateur A/V multi-video de PHILIPS. Voiture commutateur A/V est concu pour accepter 4 signaux en provenance de tout apparéil AV afin de les envoyer vers votre maison ou système home-cinéma. Le commutateur accepte les signaux d'entrée composant, s-video ou composite video ainsi que les signaux d'entrée audio stéreo afin de permettre une seule sortie audio/video à votre téléviseur.

REMARQUE: Le commutateur peut convertir un signal s-video en composite video et vice-versa. Par contre, il ne peut pas convertir les signaux video composant. Le commutateur est concu pour fonctionner en mode manuel ou en mode automatique.

Pièces Requises

Vous aurez besoin des pièces suivantes, qui ne sont pas livrées avec vote commutateur AV, pour raccorder votre commutateur AV entre une source d'entrée video (jeu videoe, lecteur DVD, magnétoscope, récepteur satellite,amera videoe) et votre téléviseur.

Cable audio stereo

Suivez les étapes suivantes afin de connecter votre commutateur AV.

• Connectez la fiche de l'une des extrémités d'un cable video (s-video, video composite ou video composant) sur la ou les prise(s) de sortie de votre source video puis connectez la fiche de l'autre extrémité du cable video sur l'une des prises de sortie de votre commutateur AV.
• Connectez les fiches du cable audio stéreo entre les prises de sortie audio d'une source audio et les prises d'entrée audio (rouge et blanc) de votre commutateur AV.
• Connectez un cable video et un cable audio entre les prises de sortie audio et video de votre commutateur AV et les prises d'entrée audio et video de votre téléviseur.
• Connectez votre cordon d'alimentation CC derrière votre apparéil et branchez votre adaptateur secteur à 2 broches CA/CC dans une prise de 120 V CA.

Remarque :Vou devez utilise les cables correspondants pour les connexions d'entree et de sortie afin que vous appeareil puisse fonctionner correctement. (Par exemple, si vous utilisez un cable video composant comme entree, vous devez utiliser un cable video composant comme sortie.)

Fonctionnement

FR

Bouton MODE

Le bouton MODE permet de basculer entre le mode automatique et manuel. En mode automatique, le témoin lumineux rouge est normalement ALLUMÉ. En mode manuel, le témoin rouge est ÉTEINT. Par défaut, le commutateur AV est en mode automatique. Pour passer du mode automatique au mode manuel, appuyez simplement sur le bouton MODE, le témoin lumineux rouge s'eteindra.

Bouton SELECT

Le bouton SELECT fonctionne uniquement lorsque le commutateur est en mode manuel. Par défaut, le commutateur AV sélectionnne l'entrée-I lors du passage du mode automatique au mode manuel. Pour sélectionner une entrée particulière, appuyez simplement sur le bouton SELECT et le commutateur AV modifier les entrées de l'entrée-I à l'entrée-2 et le témoin lumineux IN2 s'allume. Si vous appuyez de nouveau sur le bouton SELECT, l'entrée-3 est sélectionnée et le témoin lumineux IN3 s'allume. Si vous appuyez encore une fois sur le bouton SELECT, cela sélectionnne la prochaine entrée, c'est-à-dire l'entrée-4 et le témoin lumineux IN4 s'allume. La selection de l'entrée est cyclique.

Fonctionnement en Mode Automatique

Lorsque le témoin lumineux MODE est ALLUMÉ, l'appareil est en mode automatique. L'appareil recherche automatiquement toutes les entrées video afin de trouver le dernier signal video actif. L'appareil est concu pour sélectionner la dernière entrée video active automatiquement. Par exemple :

Si un utiliser seLECTIONne les entrée video dans cet ordre IN1 IN2 IN3 IN4, à cet instant, la sortie video est premièrement IN4 (entree avant). S'il n'y a pas de signaux video pour l'entrée IN4, l'appareil passe automatiquement à la source d'entree precedente (dans ce cas, IN3).

Si un utilisateur seLECTIONne une entrée video dans cet ordre: INI IN3 IN4 IN2, à cet instant, la sortie video est IN2. S'il n'y a pas de signal video pour l'entrée IN2, l'appareil passé automatiquement à la source d'entrée video précédente (dans ce cas, IN4).

Remarque : Lorsque le commutateur est en mode automatique et si l'utilisateur decide de passer au mode manuel, la sortie de cet apparéil sera acheminée sur la dernière entrée précédente active.

FR

Fonctionnement

Fonctionnement en Mode Manual

Lorsque l'utilisateur appuie sur le bouton MODE, l'appareil passae au mode manuel. Le témoin lumineux indiquant le mode s'éteint, le témoin lumineux IN1 s'allume. La sortie de cette boite est acheminée vers IN1. Si l'utilisateur appuie sur le bouton SELECT, le témoin lumineux IN2 s'allume et le IN1 s'éteint. La sortie de cette boîte est maintainant acheminée vers l'entrée 2. Cette procédure est cyclique. L'utilisateur peut manuellement modifier les entrées de IN1 à IN4 en séquence.

Remarque : Lorsque l'appareil est en cours d'utilisation dans le mode de fonctionnement manuel et si l'utilisteurppe au mode automatique, le fonctionnement se fait comme il est précise dans la partie fonctionnement en mode automatique.

Garantie limite a un an :

Philips garantit que ce produit est exempt de defaults de matériel, de fabrication et d'assemblage, dans des conditions normales d'utilisation, conformément aux caractéristiques techniques et averissements, pour une période d'un an à compter de la date d'achat du produit. L'extension de cette garantie est accordée uniquement à l'acheteur d'origine de ce produit et n'est pas transférable. Pour exercer les droits qui vous sont conférés par la presente garantie, vous doivent fournir le reçu original attestant de l'achat sur lequel figure le nom du produit ainsi que la date d'achat. Pour contacter l'assistance clientèle ou bénéficier d'un service sous garantie,appelez le:1-919-573-7854.AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE N'EST PREVUE.Philips s'engage uniquement a réparer ou a replacer le produit à sa propre convenance. Les dommages accessoires, particuliers et indirects ne sont pas couverts par cette garantie, et ce, dans les limites autorisées par la loi.Cette garantie vous permet de jourir de droits spécifiques.Vous pouvez également jour in autres droits, selon les Etats.

Fabrique en Chine
