Caractéristiques	Détails
Type de microphone	Microphone à condensateur
Directivité	Omnidirectionnelle
Plage de fréquence	50 Hz - 20 kHz
Impédance de sortie	200 Ohms
Niveau de pression acoustique	120 dB SPL
Connectivité	Connecteur XLR
Alimentation	Phantom 48V
Utilisation recommandée	Applications vocales, enregistrement studio, conférences
Maintenance	Nettoyer régulièrement le filtre anti-pop, vérifier les connexions
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations supplémentaires	Poids léger, design compact, idéal pour les déplacements

FOIRE AUX QUESTIONS - GN 155 AKG

Comment connecter le microphone AKG GN 155 à mon système audio ?

Pour connecter le microphone AKG GN 155, utilisez le câble XLR fourni et branchez-le sur l'entrée microphone de votre système audio. Assurez-vous que l'alimentation fantôme est activée si nécessaire.

Le microphone ne fonctionne pas, que faire ?

Vérifiez d'abord que le microphone est correctement connecté et que l'alimentation fantôme est activée. Testez également avec un autre câble XLR ou un autre système audio pour isoler le problème.

Comment régler le niveau de gain du microphone AKG GN 155 ?

Le niveau de gain peut être ajusté sur votre mixeur ou votre interface audio. Assurez-vous que le niveau de gain est suffisamment élevé pour capter votre voix sans distorsion.

Le microphone capte trop de bruit de fond, que faire ?

Essayez de placer le microphone plus près de votre source sonore et éloignez-le des sources de bruit. Vous pouvez également utiliser un filtre anti-pop pour réduire les bruits indésirables.

Quelle est la réponse en fréquence du microphone AKG GN 155 ?

La réponse en fréquence du microphone AKG GN 155 est de 80 Hz à 20 kHz, ce qui le rend adapté pour une variété d'applications vocales et instrumentales.

Comment nettoyer mon microphone AKG GN 155 ?

Pour nettoyer le microphone, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le microphone.

Le microphone est endommagé, que faire ?

Si le microphone est endommagé, il est recommandé de contacter le service client d'AKG ou un centre de réparation agréé pour évaluer les options de réparation.

Puis-je utiliser le microphone AKG GN 155 pour l'enregistrement en studio ?

Oui, le microphone AKG GN 155 est conçu pour être utilisé dans des environnements d'enregistrement en studio et peut offrir une qualité sonore excellente pour les voix et les instruments.

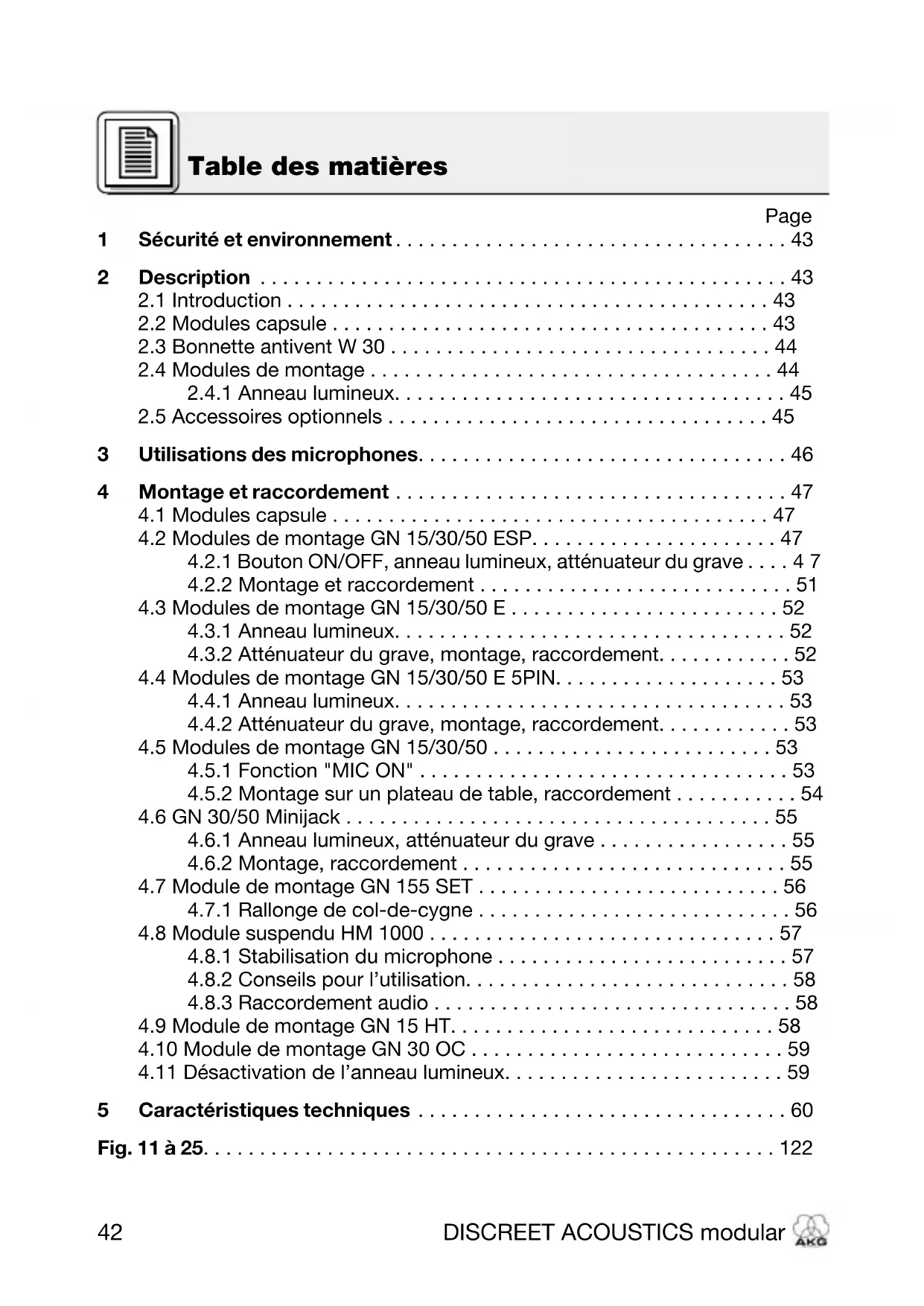

MODE D'EMPLOI GN 155 AKG

Veuillez lore cette notice avant d'utiliser le systeme!

ISTRUZIONI PER L'USO . 62

1 Sécurité et environnement 43
2 Description 43

2.1 Introduction 43
2.2 Modules capsule 43
2.3 Bonnette antivent W 30 44
2.4 Modules de montage 44

2.4.1 Anneau lumineux. 45

2.5 Accessoires optionnels 45

3 Utilisations des microphones. 46
4 Montage et raccordement 47

4.1 Modules capsule 47
4.2 Modules de montage GN 15/30/50 ESP. 47

4.2.1 Bouton ON/OFF, anneau lumineux, attenuateur du grave . . . 4 7
4.2.2 Montage et raccordement 51

4.3 Modules de montage GN 15/30/50 E 52

4.3.1 Anneau lumineux. 52
4.3.2 Attenuateur du grave, montage, raccordement. 52

4.4 Modules de montage GN 15/30/50 E 5PIN. 53

4.4.1 Anneau lumineux. 53
4.4.2 Attenuateur du grave, montage, raccordement. 53

4.5 Modules de montage GN 15/30/50 53

4.5.1 Fonction "MIC ON" 53
4.5.2 Montage sur un plateau de table, raccordement 54

4.6 GN 30/50 Minijack 55

4.6.1 Anneau lumineux, attenuateur du grave 55
4.6.2 Montage, raccordement 55

4.7 Module de montage GN 155 SET 56

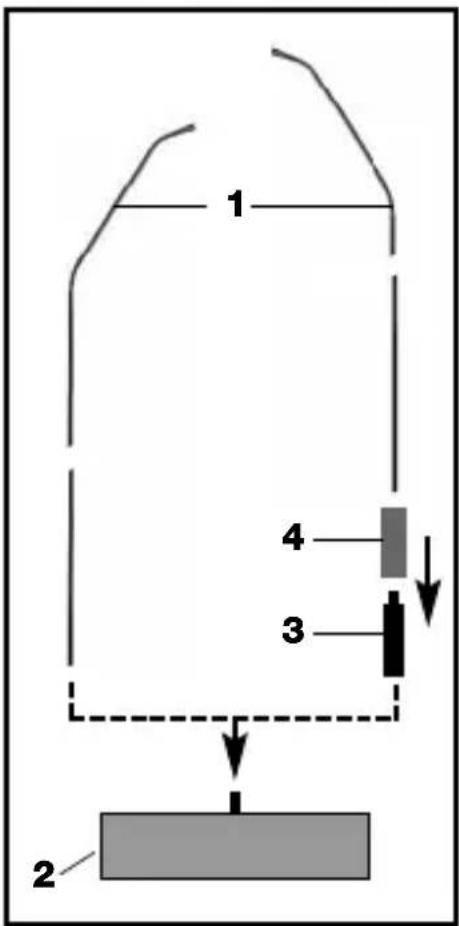

4.7.1 Rallonge de col-de-cygne 56

Module suspendu HM 1000 57

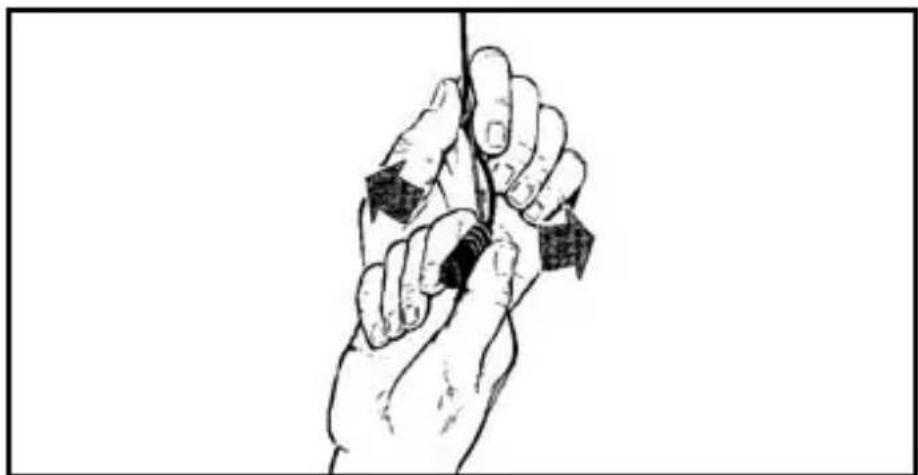

4.8.1 Stabilisation du microphone 57

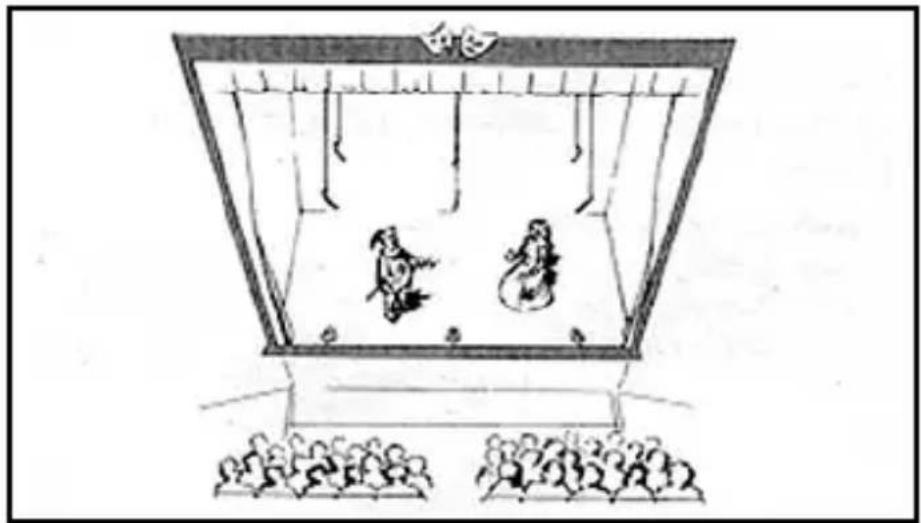

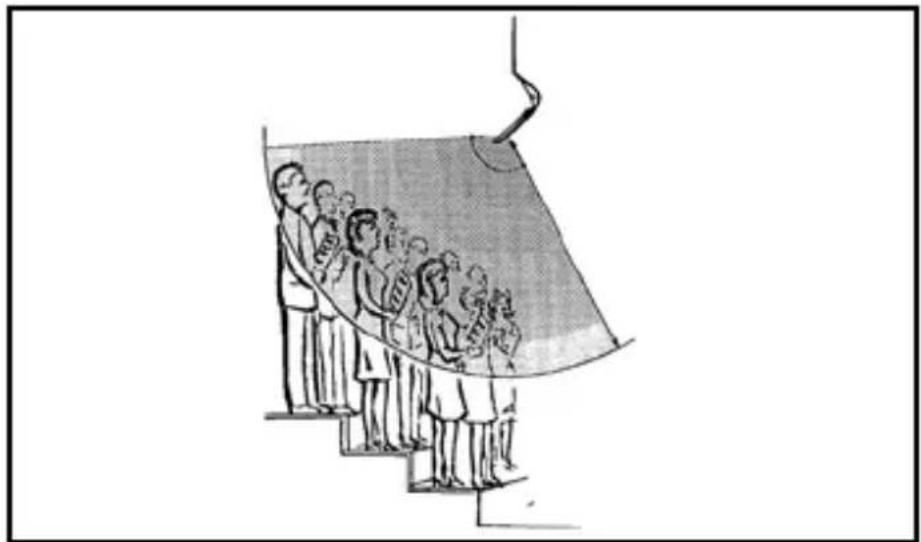

4.8.2 Consels pour l'utilisation 58
4.8.3 Raccordement audio 58

4.9 Module de montage GN 15 HT. 58
4.10 Module de montage GN 30 OC 59
4.11 Désactivation de l'anneau lumineux. 59

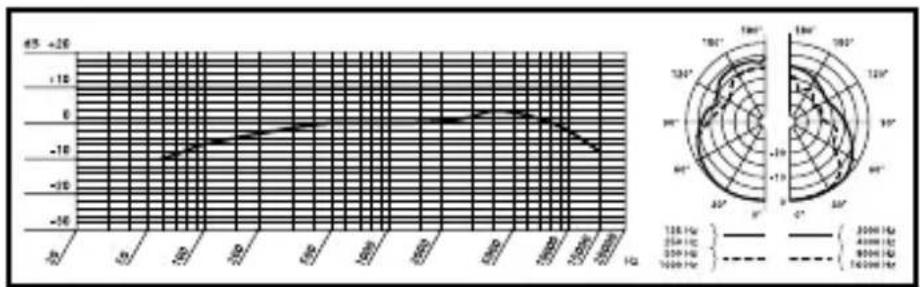

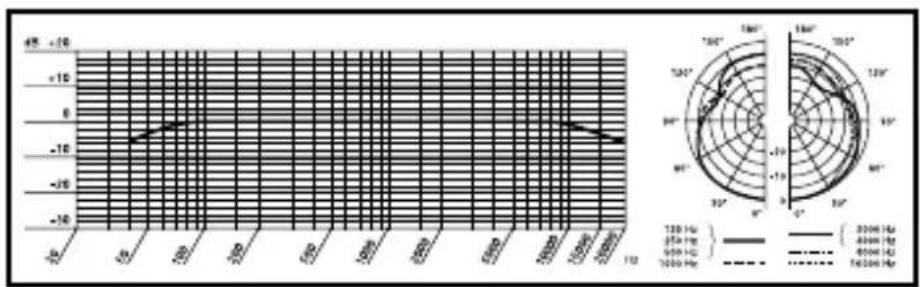

5 Caractéristiques techniques 60

Fig. 11 à 25. 122

1 Sécurité et environnement

1. Attention de ne pas renverser de liquide sur le micro et de rien faire tomber dans les ouvertures.
2. Ne laissez jamais le micro à proximé d'une source de chaleur (tuyau de radiateur ou autre apparéil de chauffage, ampli. etc.) ni dans un lieu où il risque d'être exposé directement au soleil, à une atmophère poussièreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
3. L'emballage est recyclable. Déposez l'emballage dans un réseau de collecte prévu à cet effet.
4. Les charges electrostatiques peuvent, le cas échéant, déterminer les circuitslectroniques. Touchezdonu élément de métal nu mis à la terre pour dériver les charges electrostatiques de votre propre corps avant de toucher un circuit electronique.

2 Description

Nous vous remercions d'avoir besoin un module Discreet Acoustics. La gamme "Discreet Acoustics Modular" comprend 5 modules capsules et 18 modules de montage que vous pouvez combiner à volonté entre eux. Ce qui vous permet de réaliser en toute circunstance le microphone modulaire Discreet Acoustics convenant le mieux au lieu d'utilisation et à l'application envisagée.

2.1 Introduction

CK 31 (N° de ref. 2765Z0020): Module capsule vissable à caractéristique cardioïde. Avec bonnette antivient en mousse W 30.

CK 32 (N° de ref. 2765Z0021): Module capsule vissable omnidirectionnelle. Avec bonnette antivent en mousse W 30.

CK 33 (N° de ref. 2765Z0022): Module capsule vissable à caractéristique hypercardioïde. Avec bonnette anti-vent en mousse W 30.

CK 47 (N° de ref. 2765Z0023): Module capsule vissable à caractéristique hypercardioïde. Ses propriétés acquistiques sont les même que celles du modele AKG éprouvé C 747. Avec bonnette antivent en mousse W 70.

CK 80 (N° de ref. 2765Z0024): Module capsule vissable à caractéristique hypercardiode et réponse en fréquence optimisée pour la voix. Avec bonnette anti-vent en mousse W 80.

2.2 Modules capsule

2.3Bonnette antiventW30

La bonnette W 30 est un nouvel écran antient double couche. L'utilisation de deux matérieliaux différents permet d'obtenir une efficacité optimale.

2.4 Modules demontage

GN 15 (N° de ref. 2765Z0001) : Col de cygne de 160 mm de long pour montage visse fixe. Câble avec adaptateur XLR DPA pour alimentation fantôme.

GN 15 E (N° de ref. 2765Z0002) : Col de cygne de 235 mm de long avec adaptateur XLR DPA intégré pour alimentation fantôme. Pour utilisation variable, avec socle de montage PS 3 F-Lock.

GN 15 E 5PIN (N° de ref. 2765Z0039): Col de cygne de 235 mm de long avec adaptateur pour alimentation fantôme intégré et connecteur type XLR 5 points pour l'alimentation externe de l'anneau lumineux.

GN 15 ESP (N° de ref. 2765Z0045): Module à col-de-cygne 258 mm de long, avec adaptateur fantôme XLR DPA-P intégré, touche de mise en service/hors service programmable, attenuateur du grave commutable et anneau lumineux pouvant être désactifé. Pour utilisations variables, avec socle de montage PS 3 F-Lock.

GN 15 HT (N° de ref. 2765Z0017): Le module de montage GN 15 HT vous permettra de monter n'importe quel module capsule de la gamme Discreet Acoustics sur l'émetteur à main HT 4000 d'AKG. Le GN 15 HT possède un col-de-cygne de 60 mm de long grâce auquel on peut positionner avec précision le module capsule ainsi qu'un anneau lumineux indiquant l'état de service.

GN 30 (N° de ref. 2765Z0003) : Identique au GN 15. 305 mm de long.

GN 30 OC (N° de ref. 2765Z0005) : Col de cygne de 305 mm de long pour montage visse fixe. Câble en épanoui pour alimentation a-b.

GN 30 E (N° de ref. 2765Z0004) : Identique au GN 15 E. 380 mm de long.

GN 30 E 5PIN (N° de ref. 2765Z0040) : Identique au GN 15 E 5PIN. 380 mm de long.

GN 30 ESP (N° de ref. 2765Z0046) : Identique au GN 15 ESP. 403 mm de long.

GN 30 Minijack (N° de ref. 2765Z0036) : Col de cygne de 305 mm de long avec connecteur mini-jack, bride

de montage HCS et adaptateur DPA pour alimentation fantôme fixe ; connecteur type XLR 3 points.

GN 50 (N° de ref. 2765Z0008) : Identique au GN 15. 500 mm de long.

GN 50 E (N° de ref. 2765Z0009) : Identique au GN 15 E. 572 mm de long.

GN 50 E 5PIN (N° de ref. 2765Z0041): Identique au GN 15 E 5PIN. 572 mm de long.

GN 50 ESP (N° de ref. 2765Z0047): Identique au GN 15 ESP. 598 mm de long.

GN 50 Minijack (N° de ref. 2765Z0037): Identique au GN 30 Minijack. 500 mm de long.

GN 155 SET (N° de ref. 2765Z0018): Le module de montage GN 155 SET consiste en un module à col-de-cygne de 149 cm de long avec anneau lumineux, un cable de 10 m de long et un adaptateur pour alimentation fantôme DPA, un pied de sol ST 305 et une rallonge de 10 cm de long avec tube protecteur.

HM 1000 (N° de ref. 2765Z0010): Module de suspension avec cable de 10 m de long et adaptateur XLR DPA pour alimentation fantôme.

Tous les modules de montage ont un anneau lumineux (LED) permettant de voir immédiatement si le microphone est en ordre de marche.

Alimentation à piles B 18 pour tous les modules de montage sauf GN 30 OC

Socle de montage PS 3 F-Lock pour les modules de montage GN 15 E, GN 30 E et GN 50 E (voir Fig. 17 et 18)

Socle de montage MF-DA pour les modules de montage GN 15, GN 30 et GN 50 (voir Fig. 13)

Support elastique H 500 pour les modules de montage GN 15 E, GN 30 E et GN 50 E (voir Fig. 14)

Support elastique H 600 + A 608 pour tous les modules de montage sauf HM 1000 (voir Fig. 15 et 16)

Adaptateur pieds SA 60 pour tous les modules de montage sauf HM 1000 (voir Fig. 20, 21 et 22)

Pince universelle SA 80 pour les modules de montage GN 15/30/50 E/ESP (voir Fig. 23 et 24)

Pieds de table ST 1, ST 45, ST 46 pour tous les modules de montage sauf HM 1000 (voir Fig. 19, 20, 21 et 22)

2.4.1Anneau lumineux

2.5Accessoires optionnels

3 Utilisations des microphones

N'oubliez pas que l'angle de capture influe à la fois sur la distance maximale à la source et sur la surface captée. Plus l'angle de capture est petit (hypercardioïde) plus la distance maximale entre locuteur et micro est grande mais plus la surface captée est réduite.

Le可以选择 entre une capsule onmidirectionnelle, cardioïde ou hypercardioide dépend donc de la situation pour l'utilisation envisagée.

Remarque:

Les capsules omnidirectionnelles convennent essentiellement pour les applications enregistrement.

Tableau 1: Applications des microphones

Capsule	Directivité	Position des module haut-parleurs	Distance à la source avec socol-de-cygne de
CK 31 cardioïde derrière le microseulément 30 - 60 cm			1 - 3 m
Applications: sonorisation
CK 32 omni néant 30 - 200 cm 1 - 7 m
Applications: enregistrement
CK 33 hypercardioidé latéralément ouobliquement derrièrele microphone			30 - 90 cm 2 - 4	m
Applications: sonorisation
CK 47 hypercardioidé latéralément ouobliquement derrièrele micro			30 - 90 cm 2 - 4	m
Applications: sonorisation de qualité y compris dans des salles acoustiquement critiques
CK 80 hypercardioidé latéralément ouobliquement derrièrele micro			30 - 90 cm 2 - 4	m
Applications: sonorisation parole

4 Montage et raccordement

Tous les modules capsules de la gamme modulaire Discreet Acoustics sont des capsules electrostatiques necessitant donc une alimentation (alimentation fantôme). Les modules de montage sont conçus pour le raccordement à une entrée de micro avec alimentation fantôme (9 à 52 V).

1. Vissez le module capsule sur le module de montage. Le pas de vis est relativement fin et tourne donc facilement. Faites attention de mettre la capsule bien droite, sinon vous risquez d'abimer le pas de vis.

2. Si vous foulez bloquer le vissage, utilisez une collè pour filetages ordinaire de faible résistance afin de pouvoir dévisser la capsule par la suite.

3. Pour éviter les parasites désagréables, mettez plusieurs jours votre chaine hors tension avant de changer de module.

Avant d'utiliser le GN 15/30/50 ESP, vous pouvez programmer la fonction de la touche ON/OFF, de l'anneau lumineux et de l'attenuateur du grave conformément au tableau 2/2a (page 48/49).

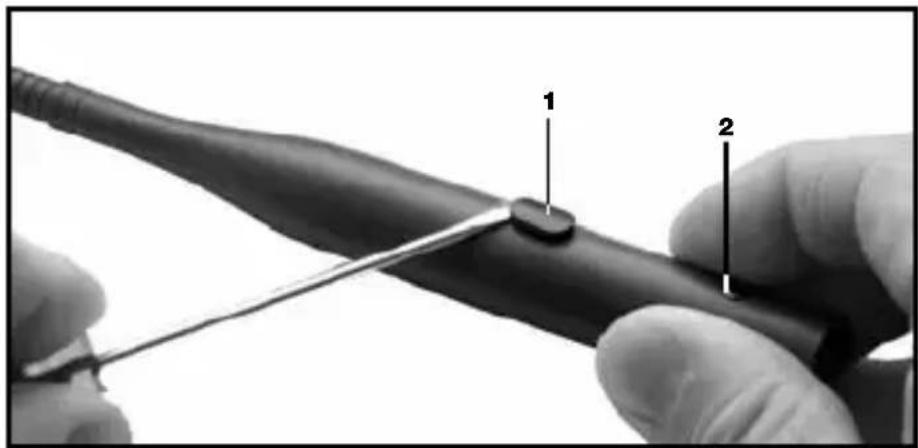

1. Extrayez le bouton ON/OFF (1) du boîtier en utilisant un tournevis comme un levier.
2. Dévissez la vis de fixation (2).
3. Touchez un élément de métal nu mis à la terre pour dériver les charges electrostatiques de votre propre corps. (Les charges electrostatiques peuvent, le cas échéant, déterminer les circuitslectroniques.)
4. Sortez la carte du boîtier avec PRECAUTIONS.

4.1 Modules capsule

Remarque:

4.2 Modulesde montage GN15/30/50E/ESP

4.2.1Bouton ON/OFF,anneau lumineux,attenuateurdugrave

Fig. 1: Comment ouvrir le DPA-P

Voir Fig. 1.

Fig.2:Straps et raccords dans le DPA-P (réglage usine)

Voir Fig. 2.

• A la livraison un strap est place sur chacune des positions 1, 3, 5 et 7 :

• Lorsque vous mettez l'installation sous tension le micro est eteint et la LED ne s'allume pas.

• Pour ouvrir le micro, appuyez sur le bouton ON/OFF. La LED s'allume indiquant que le micro est ouvert.
• Pour éteindre le micro, appuyez de nouveau sur le bouton ON/OFF. La LED s'éteint.

Les emplacements 1 et 7 correspondent aux fonctions suivantes:

Tableau 2: LED et atténuation des graves

Emplacement	Broches reliées par strap Pas de strap
1 Réponse en fréquence linéaire Atténuation des	graves :-6 dB à partir de 200 Hz
7	Micro on/off -> LED on/off	LED éteinte

Remarque :

• Les emplacements 1 et 7 sont sans influence sur l'intrupteur ON/OFF.

Les emplacements 2 à 6 correspondent aux fonctions suivantes :

Tableau 2a : Bouton ON/OFF

Fonction du bouton ON/OFF		Combinaison des straps
Micro ouvert/étéeint	Micro étéint lorsqu'on met l'installation sous tension	1 2 3 4 5 6 7
	Micro ouvert lorsqu'on met l'installation sous tension	1 2 3 4 5 6 7
Push-to-mute		1 2 3 4 5 6 7
Push-to-talk		1 2 3 4 5 6 7
Micro ouvert en per- manence. Bouton sans fonction.		1 2 3 4 5 6 7

4 Montage et raccordement

Important:

• Emplacements 2, 3, 4 : Ne mettez de strap que sur un de ces emplacements. Lorsqu'il n'y a de strap sur aucun de ces emplacements, la touche ON/OFF est sans fonction.
• Emplacements 5, 6 : Mettez toujours un strap sur un de ces emplacements. Lorsqu'on a un strap sur deux de ces emplacements ou sur aucun d'eux, le comportement du micro n'est pas clairment définir au moment de la mise en service.

• Ne mettez jamais deux straps simultanément en positions 6 et 2 ou 5 et 4. Si c'était le cas, la touche ON/OFF serait sans effet.
  Utilisez exclusivement les combinaisons de straps indiquées au tableau 2a. Toute autre combinaison pourrait perturber le fonctionnement.

• Introduisez la carte dans le boîtier. Pour facilititer le glissement de la carte dans le boîtier, faites en même temps tourner celle-ci 2 ou 3 fois complètement sur son axe longitudinal.

• Enforcez le bouton ON/OFF dans l'ouverture correspondante du boîtier en pressant jusqu'à encliquetage et serrez la vis.

Important: Voir Fig. 3.

Fig. 3: Comment introduire la carte dans le boîtier

• Pour éviter un blocage de la carte dans le boîtier, veillez à ce que les torsades de raccordement (1) ne puissant enaucun cas reposer sur les straps (2).

4 Montage et raccordement

1. Montez le module de montage au moyen du socle de montage PS 3 F-Lock sur un plateau de table ou bien avec l'adaptateur de pied optionnel SA 60 sur un pied de sol ou de table.

2. Pour une(Meilleureimmunitéauxvibrations,vous pou-vez également encastrer le module de montage dans la table au moyen du supportélastique optionnel H 500 (voir Fig.14) ou H 600 + A 608 (voir Fig.15 et 16).

3. Raccordez le module de montage à une entrée de microphone avec alimentation fantôme au moyen d'un cable blinde.
4. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage). Le module capsule et l'anneau lumineux sont alimentés directement par l'alimentation fantôme.

L'anneau lumineux du GN 15/30/50 E fonctionne sur l'alimentation fantôme.

Si vous avez raccordé votre microphone correctement, l'anneau lumineux se met en veille des que le système et l'alimentation fantôme sont sous tension. Ceci signifie que les connexions sont correctes et que le système est en ordre de marche mais PAS que le canal micro est en service.

4.3.2Attenuateur dugrave, montage, raccordement

Fig. 4: Carte DPA

L'adaptateur pour alimentation fantôme DPA est doté d'un circuit d'atténuation des basses de 6 dB par octave intervenant au-dessous de 200Hz pour éliminer les bruits de fond à basse fréquence.

Activation de l'attenuateur du grave Voir Fig.4.

1. Avant qu'il n'y ait contact de la main avec la carte, touchez un élément de métal nu mis à la terre pour dériver les charges electrostatiques de votre propre corps. (Les charges electrostatiques peuvent, le cas échéant, déterminer les circuits Electroniques.)

2. Enlevez le strap J1 de la carte de l'adaptateur pour alimentation fantôme.

3. Montage et raccordement

Voir point 4.2.2.

Fig. 5: Alimentation externe de l'anneau lumineux

4.4 Modulesd montage GN15/30/50E5PIN

Les broches 2 et 4 du connecteur XLR 5 points sont destinées à l'alimentation externe de l'anneau lumineux. Les valeurs de la résistance R1 dépendent de la tension d'alimentation (V) disponible :

Tableau 3: Valeurs pour l'alimentation externe de l'anneau lumineux

V R1 Puisance maxi.

6 V 390 Ω0,1 W

12 V 1000 Ω0,25 W

24 V 2200 Ω0,25 W

48 V 4700 Ω0,5 W

Voir point 4.2.2 et 4.3.2.

Voir Fig. 5.

4.4.2Attenuateur dugrave,montage, raccordement

L'anneau lumineux du module de montage GN 15/30/50 est alimenté via l'alimentation fantôme. (Voir aussi au point 4.3.1).

Si vous souhaitez avoir un témoin "MIC ON", le technicien de montage pourra raccorder l'anneau lumineux à une alimentation externe. Dans ce cas, l'anneau lumineux s'allumera carrément, attirant inévitablement l'attention.

4.5 Modulesd
montage
GN15/30/50
4.5.1Fonction
"MICON"

1. Dessoudez la tresse noire (LED +) et le blinding ex

terne (LED-) de l'adaptateur pour alimentation fantôme DPA.

1. Raccordez la tresse noire (LED +) et le blindage externe (LED -) à une source fournissant une tension d'alimentation conforme au tableau 4 :

Tableau 4 : Valeurs pour l'alimentation externe de l'anneau lumineux

Tension Résistance Puisance maxi. nécessaire

6 V 390 Ω0,1 W

12 V 1000 Ω0,25 W

24 V 2200 Ω0,25 W

48 V 4700 Ω0,5 W

4.5.2Montagesur unplateau detable, raccordement

1. Percez un trou de 11 mm de diamètre dans le plateau.
2. Enfilez le cable de raccordement du module de montage dans l'ouverture et à travers la vis de fixation fournie avec le module.
3. Vissez la vis de fixation par le bas dans le module de montage pour fixer ce dernier.

Remarque:

• Pour une(Meilleureimmunitéaux vibrations,vous pouvez également encastrer le module de montage dans la table au moyen du supportélastique optionnel H 600 + A 608 (voir Fig. 15 et 16).

Raccordement audio

1. Raccordez le cable de l'adaptateur pour alimentation fantôme DPA au mini-connecteur XLR du cable de raccordement du module de montage.
2. Raccordez l'adaptateur pour alimentation fantôme DPA à l'aide d'un cable blindo sur une entrée micro avec alimentation fantôme.
3. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage). Le module capsule et l'anneau lumineux sont alimentés directement par l'alimentation fantôme.

Raccordementa unemetteurd e poche

Vous pouvez également raccorder les modules de montage GN 15, GN 30 et GN 50 aux émetteurs de poche AKG PT 40, PT400 ou PT 4000.

Il suffit pour cela de modifier le brochage de la fiche XLR

miniature conformément à la figure 6 :

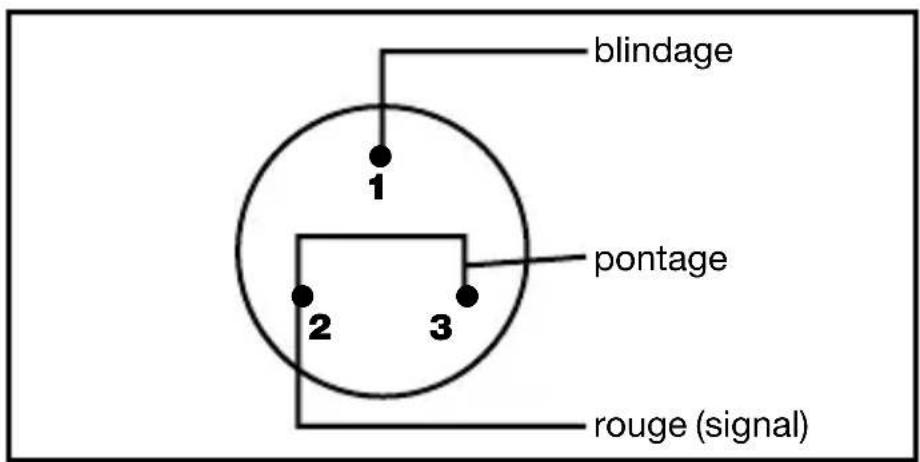

Fig. 6: Brochage de la fiche pour la connexion sur un émetteur de poche

Broche 1 : blindage Fil noir : brin libre

Broche 2 : fil rouge (signal) Blindage externe : brin libre

Broche 3:relier à la broche 2

L'anneau lumineux du module de montage GN 30/50 Minijack est alimenté via l'alimentation fantôme. (Voir aussi au point 4.3.1).

Si vous souhaitez avoir un témoin "MIC ON", le technicien de montage pourra raccorder l'anneau lumineux à une alimentation externe. Dans ce cas, l'anneau lumineux s'allumera carrément, attirant inévitablement l'attention.

1. Dessoudez la tresse noire (LED +) et le blindage externe (LED -) de la bride de montage HCS et isolez les extrémités des deux fils.
2. Soudez sur les deux contacts ainsi libérés un cable bipolaire pour l'alimentation de l'anneau lumineux.
3. Activation de l'attenuateur du grave : voir point 4.3.2.
4. Percez dans le plateau de table un trou de 40 - 42 mm de diamètre.
5. Fixez la bride de montage dans ce trou en utilisant les vis fournies.
6. Fixez l'adaptateur pour alimentation fantôme sous le plateau de la table à l'aide de l'agrafe fournie.
7. Raccordez l'adaptateur pour alimentation fantôme

4.6GN30/50 Minijack

4.6.1Anneaulimeux,attenuateur dugrave

Voir Fig. 25 page 126.

DPA à l'aide d'un cable blindo sur une entrée micro avec alimentation fantôme.

1. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage).
2. Vaut seulement en cas d'alimentation externe : Raccordez le cable d'alimentation de l'anneau lumineux à une source de tension appropriée.
3. Mettez le jack du col-de-cygne dans l'embase de la bride de montage et vissez solidement le col-de-cygne sur l'embase.

4.7ModuleMontageGN155SET

Activation de l'attenuateur du grave : voir point 4.3.2.
Alimentation externe de I'anneau lumineux : voir point 4.5.1.

Voir Fig. 7, à gauche

4.7.1Rallongedecol-de-cygne

Voir Fig. 7, à droite

Fig. 7: GN 155 SET

1. Vissez le module capsule voulu sur le module de montage (1).
2. Vissez le module de montage (1) sur le pied de sol fourni (2).

3. Branchez l'adaptateur pour alimentation fantôme DPA sur une entree de micro avec alimentation fantôme.

4. Vissez le module capsule youlu sur le module de montage (1).

5. Vissez la rallonge (3) sur le pied de sol (2) fourni.
6. Enfilez le tube (4) sur la rallonge (3).
7. Vissez le module de montage (1) sur la rallonge (3).

4.8 Modules suspenduHM1000

1. Avant de procéder au montage du module suspendu, étirez le cable doucement avec la main, en faisant bien attention de ne pas le vriller ou le couder.
2. Fixez un crochet approprié au plafond ou tendez un fil à travers la salle.

4 Montage et raccordement

1. Placez le cable sur le crochet ou le fil de manière à ce que le micro soit suspendu à la hauteur voulue.

2. Fixez le cable avec du chatterton.

3. Ne fixez jamais le cable au crochet en faisant un nœud!

Important:

1. Maintenez le cable d'une main et tournez le micro avec précautions pour lui faire occuper la position voulue.

Fig. 8: Orientation du microphone

• Activation de l'attenuateur de basses : voir point 4.3.2.

Voir Fig. 8

• Alimentation externe de l'anneau lumineux : voir point 4.5.1.

Pour stabiliser le micro même s'il y a des courants d'air, proceder comme suit:

1. Enfilez un fil de nylon transparent (fil de péche) de la longueur voulue dans l'eellet de la suspension du HM 1000
2. Fixez le fil à deux murs opposés de manière à obtenir une traction vers le bas juste suffisante pour maintenir le micro latérallement.

4.8.1Stabilisation dumicrophone

4 Montage et raccordement

4.8.2Conseils pourl'utilisation

Fig. 9: Sonorisation de théâtre

Fig. 10: Enregistrement d'une chorale

Voir au point 4.5.2, Raccordement audio.

4.9Module demontageGN15HT

Reportez-vous égale-ment au mode d'emploi de I'emetteur a main HT 4000.

Annealumineux:

1. Vissez le module capsule voulu sur le module de montage GN 15 HT.
2. Vissez le module de montage sur l'émetteur à main HT 4000.
3. Montez l'émetteur à main à l'aide de l'adaptateur SA 63 (fourni avec l'émetteur à main) sur le support de table ST 45 (n'est pas fourni avec le module de montage).
4. Mettez l'émetteur sous tension. L'anneau lumineux du module de montage s'allume, indiquant que l'émetteur à main est sous tension.

4 Montage et raccordement

• L'anneau lumineux reste allumé lorsque vous appuyez sur la touche MUTE de l'émetteur à main. L'anneau lumineux n'indique donc PAS obligatoire-ment que le micro est ouvert ; il ne s'éteint que lorsque vous mettez l'émetteur à main hors tension.
• Vous pouvez bien sur aussi utiliser le microphone comme micro à main (p.ex. pour les questions venant du public).

Important:

Remarque:

Le module de montage GN 30 OC est concu pour une alimentation a-b pour 1,5 à 10 V. Les extrémités libres du cable répondent au schéma suivant:

orange: microphone (signal), alimentation a-b pole + écran: microphone (masse), alimentation a-b pole - noir: LED + blinding externe: LED -

1. Raccordez les fils du micro sur une entrée micro avec alimentation a-b.
2. Raccordez la tresse noire (LED +) et le blindage externe (LED -) à une source fournissant une tension d'alimentation conforme au tableau 4 (page 48).

4.10Module demontageGN30OC

• GN 15/30/50 ESP: Enlevez le strap du repère 7 (voir Fig. 2 et tableau 2 page 48).
• GN 15/30/50, GN 15/30/50 E, GN 30/50 Minijack, GN 155 SET, HM 1000: Enlevez le strap J2 (voir Fig. 4 page 52).
• GN 30 OC: Séparez le cable d'alimentation de la LED de la source de tension.

4.11Désactivation del'anneau lumineux

L'anneau lumineux devient alors pratiquement invisible sa couleur étant analogue à celle du boîtier.

5 Caractéristiques techniques

Mod. de montage avec CK 31 CK 32 CK 33
Fonctionnement Microphone	électrostatique à charge permanente
Directivité cardioïde omni-	hypercardioïde
Réponse en fréquence 50-	20.000 Hz 20-20.000 Hz 50-20.000 Hz
Sensibilité 20 mV/Pa 14 m	V/Pa 20 mV/Pa	△ -37 dBV*	△ -34 dBV*
	△ -34 dBV*
Impédance électrique	<600 Ω	<600 Ω	<600 Ω
Impédance de charge nominale	>2000 Ω	>2000 Ω	>2000 Ω
Alimentation	9-52 V Alimentation fantôme selon IEC 61938Nécessite l'adaptateur DPA-P ou DPA (intégré dans les modules de montage GN** et HM 1000)
Dimensions	13Ø x 25 mm 13Ø x 25 mm 13Ø x 25 mm
Connecteur**	XLR-3 ou XLR-5	XLR-3 ou XLR-5	XLR-3 ou XLR-5

Mod. de montage avec	CK 47	CK 80
Fonctionnement Microphô	he electrolystatique à charge permanente
Directivité hypercardiode	directionnelle
Réponse en fréquence 20-	20.000 Hz 60-	15.000 Hz
Sensibilité 16.5 mV/Pa	30 mV/Pa	△ -30 dBV*
	△ -35,5 dBV*
Impédance électrique	<600 Ω	<600 Ω
Impédance de charge nominale	>2000 Ω	>2000 Ω
Alimentation	9-52 V Alimentation fantôme selon IEC 61938Nécessite l'adaptateur DPA-P ou DPA (intégré dans les modules de montage GN** et HM 1000)
Dimensions	130 x 154 mm	130 x 128 mm
Connecteur**	XLR-3 ou XLR-5	XLR-3 ou XLR-5

• rapporté à 1V/Pa
  ** sauf module de montage GN 30 OC

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

5 Caracteristiques techniques

Réponseen
réquenceet
diagrammepolaire
CK31

Réponseen fréquenceetdia- grammepolaire CK32

Réponseen fréquencee tdiagrammepolaire CK33

Réponseen fréquenceetdia- grammepolaire CK47

Réponseen fréquenceetdia- grammepolaire CK80

Pagina
