DJ Lase BlueStar MKII LED - Pointeur laser Stairville - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur laser à effets
Marque	Stairville
Modèle	DJ Lase BlueStar MKII LED
Catégorie	Pointeur laser
Dimensions (L × H × P)	200 mm × 92 mm × 175 mm
Poids	1,5 kg
Alimentation	100-240 V ~ 50/60 Hz
Consommation électrique	15 W
Fusible	5 mm × 20 mm, 1,0 A, 250 V, à action retardée
Sources lumineuses	Laser rouge 650 nm, 100 mW ; Laser vert 532 nm, 40 mW ; LED bleue 5 W
Classe laser	3B (EN 60825-1:2015)
Contrôle	DMX (7 canaux), autonome, maître/esclave, pilotage par musique, commande manuelle
Connecteurs	DMX entrée/sortie XLR 3 broches, alimentation IEC C14, interrupteur de sécurité à clé, prise pour arrêt d'urgence externe
Affichage	Écran LED
Montage	Suspendu ou debout
Température de fonctionnement	0 °C à 40 °C
Humidité relative	50 % sans condensation
Indice de protection	IP20
Divergence du faisceau	< 2 mrad par rayon, < 160° lumière totale
Diamètre du faisceau à la sortie	< 5 mm
Nombre de canaux DMX	7
Spectre de couleur	RG
Laser gratte	Oui
Nettoyage	Lentilles optiques avec chiffon doux et nettoyant spécial

FOIRE AUX QUESTIONS - DJ Lase BlueStar MKII LED Stairville

Comment mettre en marche l'appareil ?

Assurez-vous que toutes les mesures de sécurité sont prises. Branchez un interrupteur de sécurité externe sur la prise [REMOTE]. Insérez la clé de sécurité et tournez-la en position ON. Branchez l'appareil au secteur, puis mettez l'interrupteur [POWER] sur ON. Le ventilateur et les moteurs démarrent. Tournez la clé en position ON pour activer le laser.

Comment configurer le mode DMX ?

Appuyez plusieurs fois sur [FUNC] jusqu'à ce que l'écran affiche '001' (clignotant). Utilisez [UP] et [DOWN] pour régler l'adresse DMX (1 à 511). Appuyez sur [ENTER] pour valider. Connectez l'entrée DMX de l'appareil à la sortie DMX du contrôleur.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Auto-Show (rapide ou lent), Musique (piloté par le microphone avec réglage de sensibilité), Commande manuelle (réglage individuel des lasers et LED), DMX (7 canaux), et Maître/Esclave (synchronisation de plusieurs appareils).

Comment nettoyer les lentilles ?

Avant le nettoyage, retirez la clé de sécurité pour éviter toute exposition accidentelle au laser. Utilisez un chiffon doux et un nettoyant spécial pour luminaires et lentilles. Nettoyez délicatement les lentilles accessibles de l'extérieur. Séchez soigneusement.

Quelles précautions de sécurité prendre ?

L'appareil contient un laser de classe 3B. Ne regardez jamais directement le faisceau. Utilisez toujours l'interrupteur à clé et un arrêt d'urgence externe. Assurez une ventilation suffisante et respectez une distance minimale de 2 m entre la source et la surface éclairée. Retirez la clé lors de l'installation ou du nettoyage.

Comment utiliser le mode maître/esclave ?

Connectez la sortie DMX de l'appareil maître à l'entrée DMX du premier esclave, puis la sortie DMX de l'esclave à l'entrée du suivant. Sur l'esclave, appuyez sur [FUNC] jusqu'à 'SLR', puis [ENTER]. Le maître commande le spectacle automatique synchronisé.

Que faire si l'appareil ne répond pas au contrôleur DMX ?

Vérifiez que l'écran affiche une adresse DMX clignotante (sinon, vérifiez les branchements). Assurez-vous que le câble DMX est correct et non défectueux. Éloignez les câbles DMX des câbles haute tension. Testez avec un autre contrôleur DMX.

Quelle est la puissance des lasers ?

Le laser rouge a une puissance de 100 mW (longueur d'onde 650 nm). Le laser vert a une puissance de 40 mW (532 nm). Le rétroéclairage LED bleu a une puissance de 5 W.

Comment régler la sensibilité du microphone ?

Appuyez sur [FUNC] jusqu'à ce que l'écran affiche 'S' suivi d'un chiffre (clignotant). Utilisez [UP] et [DOWN] pour choisir de S0 (désactivé) à S9 (sensibilité maximale). Appuyez sur [ENTER] pour valider.

Comment installer l'appareil en hauteur ?

Fixez l'appareil sur une surface solide ou un support certifié. Utilisez une deuxième fixation (câble de sécurité) pour éviter les chutes. Respectez la hauteur minimale définie par la norme DIN EN 60825-1:2015 pour garantir la sécurité. Travaillez toujours depuis une plateforme stable.

MODE D'EMPLOI DJ Lase BlueStar MKII LED Stairville

1.1 Informations complémentaires 6
1.2 Conventions typographiques 7
1.3 Symboles et mots-indicateurs 7

2 Consignes de sécurité 10
3 Performances 19
4 Installation 21
5 Mise en service 26
6 Connexions et éléments de commande 30
7 Utilisation 35

7.1 Mise en marche et arrêt de l'appareil 35
7.2 Menu principal 36

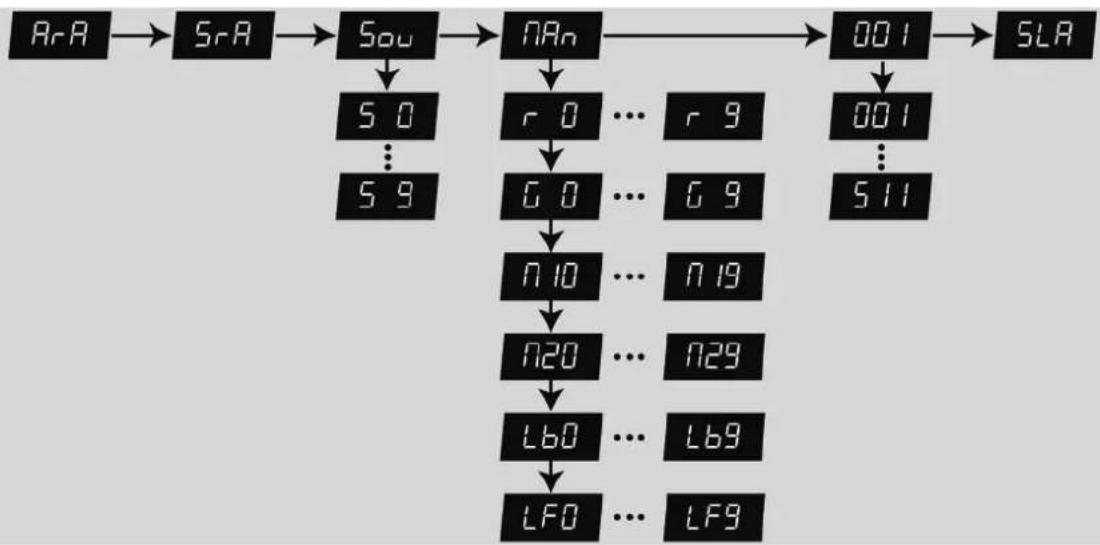

7.3Vue d'ensemble du menu 42
7.4 Fonctions en mode de fonctionnement DMX 43

8 Données techniques. 46

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

Table des matieres

9 Cables et connecteurs 49
10 Dépannage 50
11 Nettoyage 52
12 Protection del I'environnement 53

laser

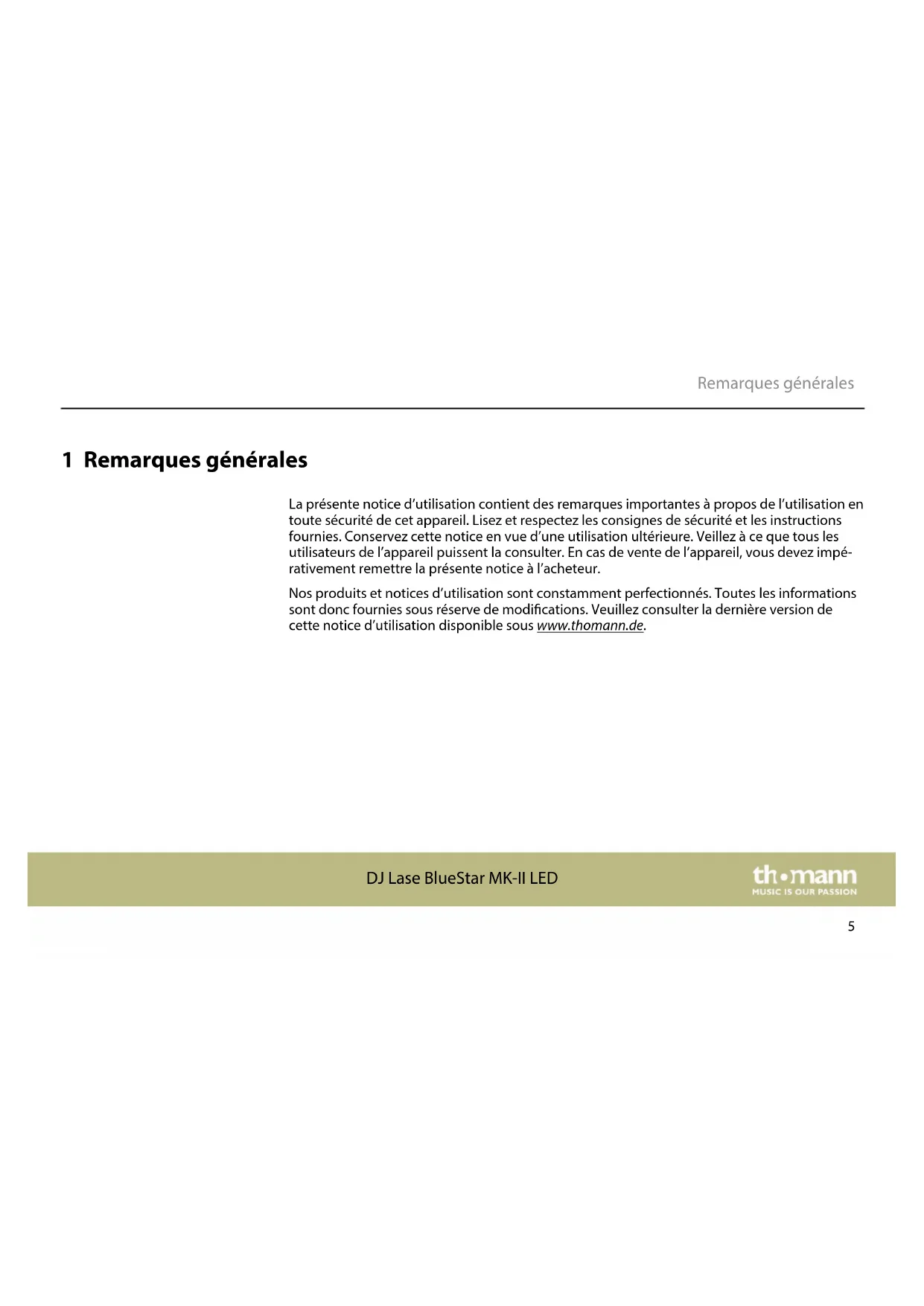

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vousinteressent.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuilles contacter notre hotline technique.
Service	Si vous avezdés problèmes avec l'appareil, notre service clients sera heures de vous aider.

laser

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Examples: bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.

Examples: «ON»/«OFF»

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

Terme générique Signification

DANGER Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si cette-ci ne peut être évitée.

AVERTISSEMENT Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évité.

REMARQUE! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évité.

Symbole d'advertissement Type de danger

Avertissement : tension électrique dangereuse.

laser

Symbole d'avertissement Type de danger

Avertissement : rayon laser.

Avertissement : rayonnement optique dangereux.

Avertissement : charge suspendue.

Avertissement : emplacement dangereux.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

2 Consignes de sécurité

Utilisation conforme

Cet apparéil sert à la projection d'effets lumineux laser. Il est exclusivement concu pour une utilisation pendant les spectacles. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumee en cas de dommages résultat d'une'utilisation non conforme.

L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requisées. Toutes les autres personnes sont uniquement autorises à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Prolongez la durée de vie de l'appareil par des arrÊts réguliers en évitant demettre l'appareil souvent en marche et en arrêt. L'appareil ne convient pas au fonctionnement en continu.

laser

Exigences fondamentales quant à la sécurité des apparciels à laser

Informations basées sur la norme DIN EN 60825-1:2015. La consigne de prévention des accidents correspondante définie par la caisse allemande de prévoyance contre les accidents est la consigne BGV-B2.

Cet apparéil est équipé d'un laser de la classe 3B. Il est muni d'une clé de sécurité et d'un raccordement pour brancher un interrupteur de sécurité externe. Retirez toujours la clé de sécurité lorsqu'elle l' apparéil n'est pas utilisé par un exploitant qualifié.

En votre qualité d'exploitant, vous étes responsable de la sécurité de toutes les personnes presents. Familiarisez-vous avec les consignes en vigueur. Afin de garantir une exploitation sure, vous doivent observer les remarques suivantes.

Avant la mise en service, il incombe à l'entrepreneur / à l'exploitant de nommer par écrit un expert en qualité de délégué responsable de la protection dans le cadre de l'utilisation d'un apparéil à laser et de notification l'exploitation d'un équipement laser à la caisse de prévoyance contre les accidents ainsi qu'à l'autorité compétente en matière de sécurité sur le lieu de travail. En cas d'utilisation en public, l'installation laser complète doit être contrôle par un expert.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

Sécurité

DANGER

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages. Ils ne doivent pas se trouver à proximé de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pouraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des appareils électriques.

laser

DANGER

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pieces sous haute tension sont installées à l'intérieur de l'appareil.

Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitant aucun entretien de la part de l'utilisateur.

N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommages.

DANGER

Décharge électrique due à un court-circuit

Utilisez toujours un cable d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifie ni le cable d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votreElectricien/agréé.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

DANGER

Rayonnement laser - Ne pas s'exposer au rayon

L'appareil est équipé d'un laser de la classe 3B conformément à la classification selon la norme EN 60825-1:2015. Ne pas regarder dans le rayon laser. Ceci peut provoquer des léasons des yeux. Ne pas s'exposer au rayon laser. Le rayon laser peut provoquer des brûlures.

Dans ce contexte, également faire preuve d'une grande prudence durant l'utilisation d'instruments optiques!

AVERTISSEMENT

Blessures des yeux dues à une intensité lumineuse élevée

Ne regardez jamais directement dans la source lumineuse.

laser

AVERTISSEMENT

Danger de crise d'épilepsie

Les flashs (effets stroboscopiques) peuvent provoquer des crises d'épilepsie chez les personnes sensibles. Les personnes sensibles devraient évider de regarder les flashes.

REMARQUE!

Rayonnement laser - Risque de brûlures

Eloignez toutes les substances inflammables de la zone balayée par les rayons laser.

REMARQUE!

Risqued'incendie

Ne recouvre jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes hues.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

REMARQUE!

Conditions d'utilisation

L'appareil est concu pour une utilisation en interieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid).

Les dépôts de poussière et salissures à l'intérieur de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintainu régulierement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

laser

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôle si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommaged et l'utilisateur risquérait d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas etre utilisependant une période prolongee, debranchez-le du secteur afin de reduire le risque de decharge electrique ou d'incendie.

REMARQUE!

Formation possible de taches

Le plastifant contenu dans les pieds en caoutchouc de ce produit peut eventuellement réagir avec le revêtement de votre parquet, sol linoleum, stratifié ou PVC et provoquer des taches sombles qui ne partent pas.

En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feetre ou un tapis.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

REMARQUE!

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entrainer des dommages graves sur l'appareil. Risque d'incendie!

Utilisez uniquement des fusibles du même type.

laser

3 Performances

Le laser convient particulièrement aux discothèques, clubs, bars, petites scènes, etc. et s'intègre sans problème aux spectacles lumière, mais fonctionne aussi en mode autonome. Les deux diodes laser en combinaison avec le rétroéclairage à LED produit des effets extraordi-naires.

Caracteristiques particulieres de l'appareil :

Contrôle par DMX (7 canaux) ainsi que par le biais des touches et de l'écran de l'appareil
Shows automatiques préprogrammés
Commande par la musique
Mode maitre/esclave
Diodes laser:

• Rouge: 100 mW
• Vert : 40 mW

Rétroeclairage à LED bleue avec lentille de projection

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifier que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.

laser

4 Installation

Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Voussouspuez installer l'appareil en position verticale ou dans une position suspendue.Pendant sonutilisation,l'appareildoit alwaysetrefixesurunsurface solideouun supportcertifie.

Travailliez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant les travaux, la zone en dessous de l'appareil doit être bouclée.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

Interrupteur de sécurité (arrêt d'urgence)

Branchez l'interrupteur externe de sécurité (non compris dans la livreaison) à la prise de connexion de l'appareil prévue à cet effet. En appuyant sur l'interrupteur, le faisceau laser se coupe immidiatement.

Observez les consignes de sécurité du fabricant du commutateur et les règlements pour une'utilisation conforme.

laser

Hauteur minimale

Lors de l'installation, respectez la hauteur minimale applicable pour garantir la sécurité des personnes et respectez les valeurs limites de rayonnement maximal de l'oeil ou de la peau avec un laser.

La détermination de ces valeurs limites dépendent au cas par cas des conditions d'environnement et doit être base sur la norme applicable DIN EN 60825-1:2015 par le responsable de protection laser en charge sur le site.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

AVERTISSEMENT

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un cable de retenue ou une chaine de sécurité.

DANGER

Observe les instructions du chapitre « Consignes de sécurité » dans la notice d'utilisation.

Afin d'éviter toute exposition accidentelle au rayon laser, retirez la clé de sécurité avant le début de l'installation de l'appareil.

laser

AVERTISSEMENT

Rayonnement laser diffuse

La fixation insuffisante de composants supplémentaires peut etre a l'origine d'un rayonnement laser diffusé.

Assurez-vous de la bonne fixation des composants supplémentaires.

REMARQUE!

Risque de surchauffe

La distance entre la source de lumière et la surface éclairée doit être supérieure à 2,0 m.

Assurez une ventilation suffisante.

La température ambiente doit toujours être inférieure à 40^ .

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

5 Mise en service

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualite qui doivent etre les plus courts possibles. Posez les cables afin que personne ne marche dessus ni ne trèbuche.

DANGER

Rayonnement laser

Observe les instructions du chapitre « Consignes de sécurité » duprésent manuel.

laser

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilise pas des cables de microphone courants, mais des cables DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périhériques audio tels que les tables de mixage ou amplificateurs.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

Connexions en mode DMX

Raccordez l'entree DMX de I'appareil a la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appeareil DMX à l'entrée du second appeareil et ainsi de suite. Verifiez que la sortie du dernier appeareil DMX de la chaine est terminée avec une résistance (110 ,1 / 4W)

laser

Connexions en mode de fonctionnement « Master/Slave »

Si vous configurez un groupe d'appareils en mode maître/esclave, le premier apparéil commande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation. Connectez la sortie DMX de l' apparéil maître avec l'entrée DMX du premier apparéil esclave. Connectez ensuite la sortie DMX du premier apparéil esclave à l'entrée esclave du deuxième apparéil esclave, et ainsi de suite.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

6 Connexions et éléments de commande

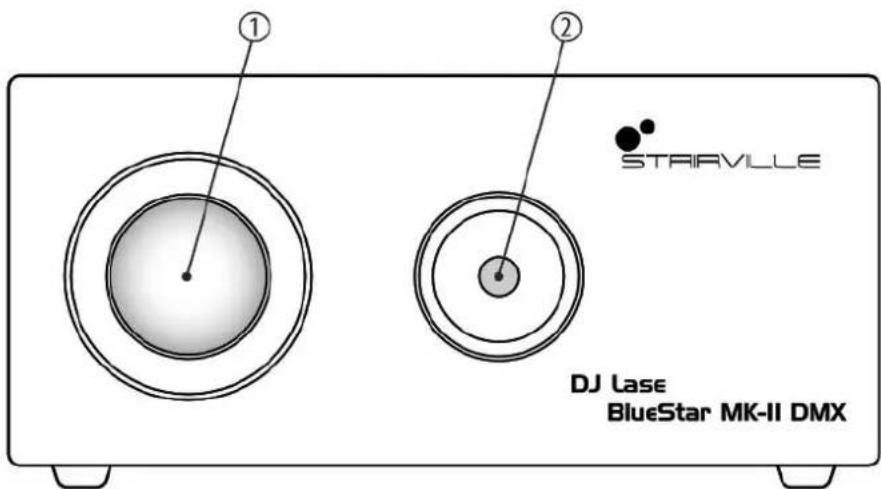

Face avant

laser

1 Lentille de projection pour retroéclairage LED
2 Orifice de sortie du laser

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

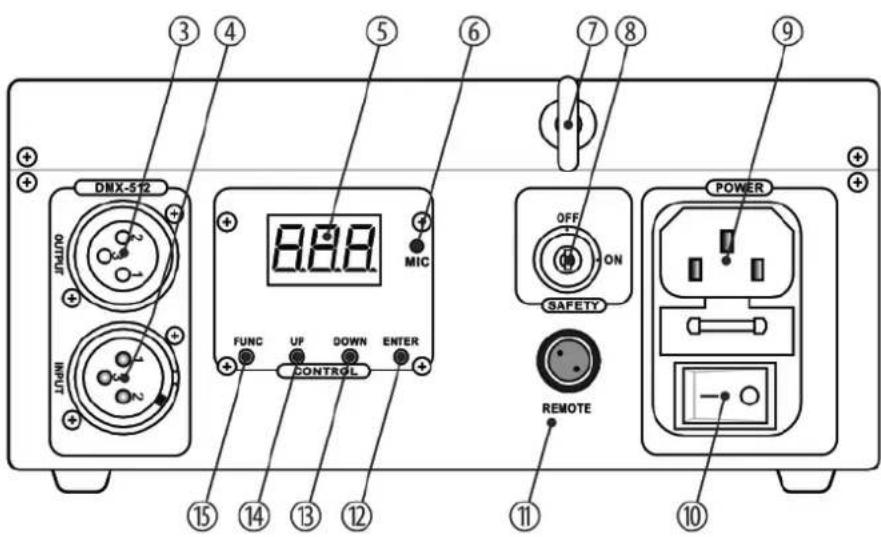

Arrière

laser

3 [OUTPUT]

Sortie DMX

4 [INPUT]

Entree DMX

5 Écran
6 [MIC]

microphone pour le mode de fonctionnement Musique

7 (Eillet pour une corde de sécurité
8 [SAFETY]

Interrupteur de sécurité à clé: active ou désactive la sortie laser.

9 Connecteur d'alimentation CEI avec porte-fusible pour le cable réseau.
10 [POWER]

Interrupteur d'alimentation électrique. Met l'appareil sous et hors tension.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

11 [REMOTE]

Branchement d'un commutateur externe de sécurité (p.ex. bouton d'arrêt d'urgence)

12 [ENTER]

Pour selectionner une option du mode de fonctionnement concenre.

13 [DOWN]

Déprémente la valeur affichée d'une unité.

14 [UP]

Incremente la valeur affichee d'une unité.

15 [FUNC]

Ouvre le menu principal.

laser

7 Utilisation

7.1 Mise en marche et arrêt de l'appareil

Mise en marche

Effectuez les étapes suivantes pourmettre l'appareil en marche:

1. Vérifie que toutes les mesures de sécurité laser ont été prises. Assurez-vous que personne ne se trouve dans la zone du rayon laser.
2. Branchez à la prise de connexion [REMOTE] (11) un interrupteur externe de sécurité (par ex. bouton d'arrêt d'urgence) ou un dispositif équivalent doté d'une fonction de protection.
3. Introduisez la clé de sécurité dans la serrure (8).
4. Branchez l'appareil au réseau électrique (9) si ce n'est pas encore fait.
5. Mettez l'appareil sous tension avec l'interrupteur électrique (10). Le ventilateur et les moteurs commencer à fonctionner quelques secondes après. Le mode de fonctionnement actuellement sélectionné s'affiche sur l'écran. L'appareil est maintainant pré à fonctionner.
6. Tournez la clé de sécurité (8) en position ON pourmettre le rayon laser en marche.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

Mise en arrêt

Effectuez les étapes suivantes pourmettre l'appareil en arrêt :

1. Tournez la clé de sécurité (8) en position OFF pour arrêter le rayon laser et enlevez la clé.
   Conservez la clé de sécurité en un endroit sur.
2. Mettez l'appareil hors tension avec l'interrupteur électrique (10).
3. Vous pouvez en plus couper l'appareil du réseau électrique (9).

7.2 Menu principal

Appuyez sur [FUNC] pour activer le menu principal et selectionner l'un des modes de fonctionnement.

Lorsque l'affichage clignote, utilisez les touches [UP] et [DOWN] pour modifier la valeur affichee respective. Lorsque I'ecran affiche la valeur souhaitee, appuyez sur [ENTER]. Pour revenir au menu principal sans modifications, appuyez sur [FUNC] ou patientez une minute.

Tous les réglages entreprises auprès sont enregistrés, même si l'appareil est coupé du se-. teur.

laser

Mode de fonctionnement « Auto-Show » (Show automatique)

Appuyez sur [FUNC] à plusieurs reprises jusqu'à ce que l'écran affiche r R ou r R et comme à clignoter. L'appareil fonctionne en mode autonome et présente un « show » préprogramme. « Ara » est un show avec des effets只想 rapides, « SrA » avec des effets只想 lent. Appuyez sur [ENTER] pour enregistrer la valeur et démarrer le fonctionnement en mode AutoShow.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

Mode de fonctionnement Musique et réglage de la sensibilité

Appuyez sur [FUNC] à plusieurs reprises jusqu'à ce que l'écran affiche 5 ou et commence à clignoter. L'appareil fonctionne en mode autonome et présente un « show » préprogramme piloté par la musique. La sensibilité et donc, le comportement du microphone, est également régée dans ce menu. Appuyez sur [ENTER] pour enregistrer le réglage.

L'écran affiche 5 6. Vous pouvez désirir, avec les touches [UP] et [DOWN], S 0 (sensibilité 0, mode Musique désactiver) et S 1 (faible sensibilité) à S 9 (sensibilité elevée). Appuyez sur [ENTER] pour enregistrer le réglage.

laser

Mode de fonctionnement Commande manuelle

Appuyez sur [FUNC] à plusieurs reprises jusqu'à ce que l'écran affiche _n , Appuyez sur [ENTER] pour confirmer.

Ce mode de fonctionnement vous permet de régler les diodes laser et la LED pour le rétroéclairage. Le tableau ci-après présente les réglages possibles :

AffichageSignification
R 0...R 9 Fréquence de clignotement du laser rouge, de rapide à lent
G 0...G 9 Fréquence de clignotement du laser vert, de rapide à lent
M10...M19 Mouvement des points laser, de lent à rapide
M20...M29 Mouvement du rétroéclairage à LED bleue, de lent à rapide

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

AffichageSignification

Lb0...Lb9 Luminosite du retroéclairage à LED bleue

LF0...LF9 Fréquence de clignotement du rétroéclairage à LED bleue, de lent à rapide

Mode de fonctionnement DMX

Appuyez sur [FUNC] à plusieurs reprises jusqu'à ce que l'écran affiche [001]. Vous pouvez maintainant régler le numéro du premier canal DMX utilisé par l'appareil (adresse DMX). Sélectionnez une valeur comprise entre 1 et 511 avec les touches [UP] et [DOWN]. Appuyez sur [ENTER] pour enregistrer cette valeur et démarrer le fonctionnement en mode DMX.

Assurez-vous que ce numéro est ajusté à la configuration de votre contrôleur DMX.

laser

Mode de fonctionnement « Master/Slave »

Appuyez sur [FUNC] à plusieurs reprises jusqu'à ce que l'écran affiche 5LR. Lorsqu'il est en ce mode, l'appareil suit exactement le mode du maître auquel il est raccordé. Appuyez sur [ENTER] pour confirmer et démarrer le fonctionnement en mode Maitre /esclave.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

7.3 Vue d'ensemble du menu

th·mann MUSIC IS OUR PASSION

laser

7.4 Fonctions en mode de fonctionnement DMX

Canal Valeur Fonction
1 Sélection du mode de fonctionnement
	0...51 Laser en arrêt
	52...102 Show automatique dans un ordre aléatoire, rapide
	103...154 Show automatique dans un ordre aléatoire, lent
	155...206 Show automatique, piloté par la musique dans un ordre aléatoire
	207...255 Mode de fonctionnement DMX : la fonction des autres canaux DMX est activée par ce réglage.
2 Laser rouge
	0...4 Laser en arrêt
	5...127 Laser allumé en permanence
	128...254 Effet Strobe (clignotement), vitesse décroissante

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

Canal Valeur Fonction
	255 Effet Strobe (clignotement) piloté par la musique
3 Laser vert
	0...4 Laser en arrêt
	5...127 Laser allumé en permanence
	128...254 Effet Strobe (clignotement), vitesse décroissante
	255 Effet Strobe (clignotement) piloté par la musique
4 Rotation du laser rouge et du laser vert autour de l'axe Z (rolling)
	0...4 Pas de rotation
	5...127 Effet de rotation dans le sens des aiguilles d'une montre, vitesse croissante
	128...133 Pas de rotation
	134...255 Effet de rotation dans le sens contraire des aiguilles d'une montre, vitesse croissante
5 Rotation du rétroéclairage à LED bleue autour de l'axe Z (rolling)
	0...4 Pas de rotation
	5...127 Effet de rotation dans le sens des aiguilles d'une montre, vitesse croissantante
	128...133 Pas de rotation
	134...255 Effet de rotation dans le sens contraire des aiguilles d'une montre, vitesse croissantante
6 Intensité du rétroéclairage à LED bleue
			0...4 Rétroéclairage éteint
			5...255 Clarté croissantante (0 %...100 %)
7 Effet Strobe (clignotement) du rétroéclairage à LED bleue
			0...4 Rétroéclairage éteint
			5...127 Rétroéclairage allumé en permanence
			128...254 Effet Strobe (clignotement), vitesse décroissantante
			255 Effet Strobe (clignotement) piloté par la musique

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

8 Données techniques

Médim laser Rouge : 650 nm (typique), LD GaAlAs
	Vert : 532 nm (typique), DPSS Nd:YV04
Puisance laser Rouge : 100 mW
	Vert : 40 mW
Classification laser selon EN 60825-1 2015	3B
Diamètre du rayon à l'orifice de sortie	< 5 mm
Données d'impulsion Toutes les impulsions < 4 Hz (> 0,25 s)
Divergence (par rayon) < 2 mrad
Divergence (lumière totale) < 160°
LED (rétroéclairage) Bleu : 5 W
Connexions d'entrée Alimentation électrique Châssis CEI C14

laser

	Contrôle par DMX Prise XLR, 3 pôles
Connexions de sortie Contrôle par DMX Prise XLR, 3 pôles
Nombre de canaux DMX 7
Puisance consommée 15 W
Tension d'alimentation	100 – 240 V ~50/60 Hz
Fusible 5 mm × 20 mm, 1,0 A, 250 V, à action retardée
Indice de protection IP20
Options de montage Suspendu, debout
Dimensions (L × H × P) 200 mm × 92 mm × 175 mm
Poids 1,5 kg
Conditions d'environnement Plage de température 0 °C...40 °C
	Humidité relative 50 %, sans condensation

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

Informations complémentaires

Spectre de couleur RG
Laser d'animation Non
Laser Gratin Oui
ILDA Non
DMX Oui
Puisance jusqu'à 100
Modulation analogue Non

laser

9 Cables et connecteurs

Preambule

Ce chapitre vous aide àCHOISIR les bons cables et connecteurs et a raccorder votre precieux equipement de sorte qu'une experience lumineuse parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférible d'être prudent, particulièrement dans le domaine des sons et lumières. Meme si une [che va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lui est qu'une fonctionne pas.

Connexions DMX

Une prise XLR tripolaire sert de prise DMX, uneiche XLR tripolaire d'entree DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapte.

1 Terre (blindage)
2 Signal inverse, (DMX-, point froid)
3 Signal (DMX+, point chaud)

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

10 Dépannage

DANGER

Rayonnement laser à l'intérieur de l'appareil

Observez les instructions du chapitre « Consignes de sécurité » duprésent manuel.

Seul le personnel spécialisé est habilité à effectuer les opérations de maintenance sur l'appareil (ouvert).

Lors de la réalisation de travaux sur l'appareil, portez des lunettes de protection laser adequates.

Nous mentionnons ci-après quelques problèmes susceptibles de se produit en fonctionnement. Vous trouverez sous ce pointquelques propositions de dépannage simple:

laser

Symptôme Remède
L'appareil ne fonctionne pas, pas de lumière, pas de ventilateur	1. Vérifiez l'alimentation électrique et le disjoncteur principal.
	2. Vérifiez la position de l'interrupteur de sécurité à clé.
	3. Vérifiez l'interrupteur externe de sécurité (par ex. bouton d'arrêt d'urgence).
Aucune réaction sur le contrôleur DMX	1. Aucun signal DMX n'est reçu si l'écran affiche un chiffre clignotant, par ex. « 001 ». Vérifiez le bon raccordement des connexions et du cable DMX.
	2. Si l'écran ne clignote pas et qu'il n'y a pas de reaction, vérifie les adressages et la polarité du DMX.
	3. Faites un essai avec un autre contrôleur DMX.
	4. Vérifiez si le cable DMX se trouve à proximité ou à côté de cables à haute tension, ce qui pourrait induire des perturbations ou créé des dommages à un cir-cuit d'interfacçage DMX.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouvrez les coordonnées de contact sur le site www.thomann.de.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

11 Nettoyage

DANGER

Rayonnement laser

Observe les instructions du chapitre « Consignes de sécurité » duprésent manuel.

Afin d'éviter toute exposition accidentelle au rayon laser, retirez la clé de sécurité avant le début du nettoyage de l'appareil.

Lentilles optiques

Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent cause des dépôts de poussières importants sur le système optique de l'appareil.

Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
Séchez toujours les pieces avec soin.

laser

12 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien apparreil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la reglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

DJ Lase BlueStar MK-II LED

th·mann MUSIC IS OUR PASSION

Remarques

laser
