| Caractéristiques techniques | Établi pliant avec capacité de serrage jusqu'à 30 cm, construction en acier robuste, poids léger pour un transport facile. |
|---|---|
| Utilisation | Idéal pour le bricolage, la menuiserie et les projets de rénovation à domicile. |
| Maintenance et réparation | Vérifier régulièrement les vis et les joints pour assurer la stabilité, nettoyer les surfaces après utilisation. |
| Sécurité | Utiliser des lunettes de protection lors de la découpe, s'assurer que l'établi est bien fixé avant utilisation. |
| Informations générales | Facile à ranger grâce à son design pliable, compatible avec divers outils de bricolage. |
FOIRE AUX QUESTIONS - WM375 BLACK & DECKER
Téléchargez la notice de votre Non catégorisé au format PDF gratuitement ! Retrouvez votre notice WM375 - BLACK & DECKER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WM375 de la marque BLACK & DECKER.

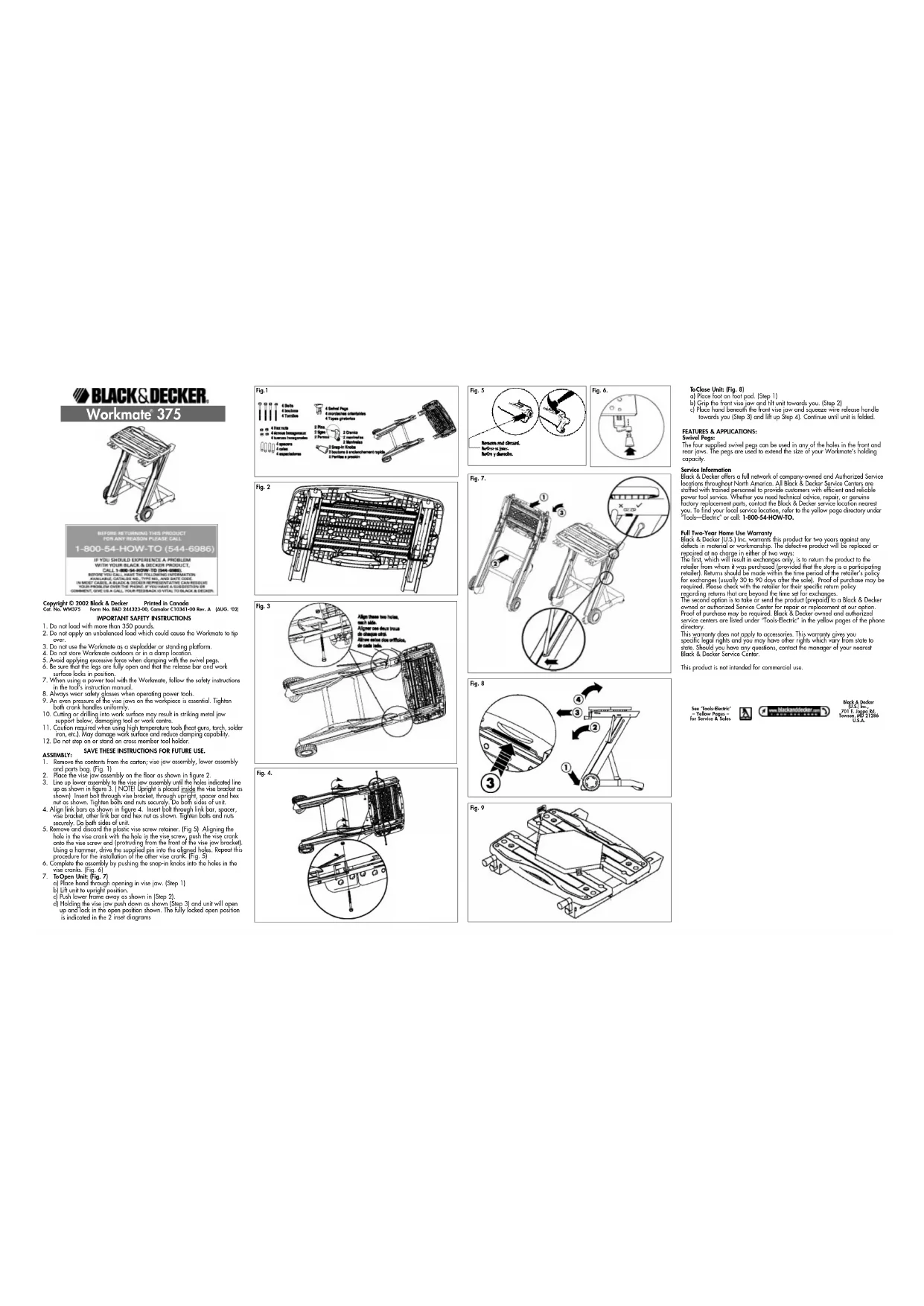

MODE D'EMPLOI WM375 BLACK & DECKER
Workmate se vuelque.
1. Ne jamais placer une charge supérieure à 159 kg (350 lb) sur l’étau-établi.
2. Ne jamais placer sur l’étau-établi une charge mal équilibrée qui pourrait
3. Ne jamais se servir de l’étau-établi comme marchepied ni comme
4. Ne pas ranger l’étau-établi à l’extérieur ni dans un endroit humide.
5. Éviter de trop serrer les mâchoires des mordaches orientables.
6. S’assurer que les pieds sont bien étirés (en position d’établi) et que la
barre de dégagement et la table sont bien enclenchées en place.
7. Respecter les consignes de sécurité contenues dans les guides d’utilisation
des outils électriques utilisés avec l’étau-établi.
8. Toujours porter des lunettes de sécurité lorsqu’on utilise des outils
9. Les mâchoires doivent exercer une pression uniforme sur la pièce à
ouvrer, il faut donc les serrer également.
10. Le découpage ou le perçage effectué sur la surface de travail peut
occasionner des coups au support métallique de la mâchoire situé sous la surface. Cela peut endommager l’outil ou l’étau-établi.
11. Il faut utiliser avec soin des outils dégageant de la chaleur (comme des
pistolets thermiques, des chalumeaux, des fers à souder) afin de ne pas endommager la surface de travail et de ne pas minimiser la capacité de serrage de l’étau-établi.
12. Ne pas marcher ni se tenir sur un membre transversal du support.
CONSERVER CES MESURES À TITRE DE RÉFERENCE. ASSEMBLAGE
1. Sortir le contenu de l'emballage; à savoir, l'assemblage étau, l'assemblage
inférieur et le sac de pièces (fig. 1).
2. Déposer l'assemblage étau sur le sol de la manière illustrée à la figure 2.
3. Aligner les trous de l'assemblage inférieur sur ceux l'assemblage étau
(fig. 3). (NOTE : Le côté doit vers le haut s'insère à l’intérieur de la façon illustrée dans le support de l'étau.) Insérer le boulon au travers le support de l'étau, du côté doit vers le haut, de la cale et de l'écrou hexagonal de la façon illustrée. Bien serrer les boulons et les écrous. Répéter de chaque côté du centre.
4. Aligner les tiges articulées (fig. 4). Insérer un boulon dans une tige
articulée, une cale, le support de l'étau, l’autre tige articulée et un écrou hexagonal de la façon illustrée. Bien serrer les boulons et les écrous. Répéter de chaque côté du centre.
5. Retirer et jeter le dispositif de retenue en plastique de la vis de l'étau
(fig. 5). Tout en alignant le trou de la manivelle sur celui de la vis, pousser la manivelle sur l'extrémité de la vis (qui sort du devant du support de l'étau). À l'aide d'un marteau, enfoncer la tige fournie dans les trous alignés. Répéter cette démarche pour installer l'autre manivelle (fig. 5).
6. Terminer l'assemblage en enfonçant les boutons à enclenchement rapide
dans les trous des manivelles (fig. 6).
7. Pour ouvrir le centre (fig. 7) :
a) Insérer la main dans l'ouverture de l'étau (étape 1). b) Soulever le centre en position debout. c) Pousser l'assemblage inférieur de la façon illustrée à l'étape 2. d) Retenir l'étau et pousser vers le bas (étape 3). Le centre s'ouvre et se bloque en position debout. On peut voir l’étau bloqué en position complètement ouverte dans les deux vues de détail. Pour fermer le centre (fig. 8) : a) Placer le pied sur l'appuie-pied (étape 1). b) Saisir la mâchoire avant de l'étau et faire basculer le centre vers soi (étape 2). c) Placer la main sous la mâchoire avant et serrer la poignée de dégagement (étape 3), puis soulerver le centre (étape 4). Continuer jusqu'à ce que le centre soit plié.
Catálogo No. WM375 Modèle WM375
CARACTÉRISTIQUES ET UTILISATIONS
Mordaches orientables Les quatre mordaches orientables fournies peuvent servir dans tout trou des mâchoires avant et arrière. Les mordaches servent à agrandir la capacité de l'étau-établi.
