MODE D'EMPLOI GT660 BLACK & DECKER

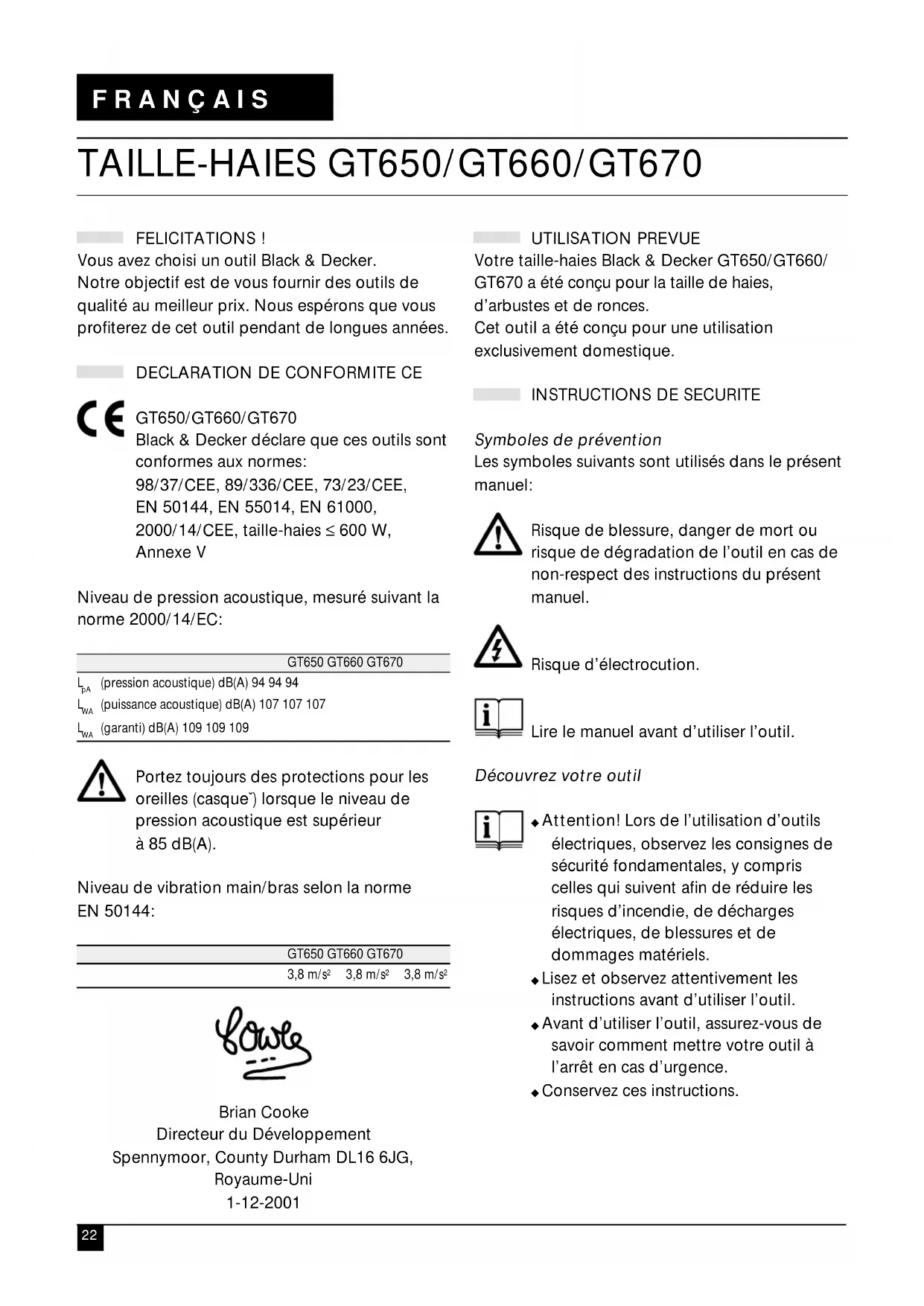

FELICITATIONS ! Vous avez choisi un outil Black & Decker. Notre objectif est de vous fournir des outils de qualité au meilleur prix. Nous espérons que vous profiterez de cet outil pendant de longues années.

DECLARATION DE CONFORMITE CE

GT650/GT660/GT670 Black & Decker déclare que ces outils sont conformes aux normes: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014, EN 61000, 2000/14/CEE, taille-haies ≤ 600 W, Annexe V Niveau de pression acoustique, mesuré suivant la norme 2000/14/EC: GT650 GT660 GT670

(pression acoustique) dB(A) 94 94 94

(puissance acoustique) dB(A) 107 107 107

(garanti) dB(A) 109 109 109 Portez toujours des protections pour les oreilles (casque˘) lorsque le niveau de pression acoustique est supérieur à 85 dB(A). Niveau de vibration main/bras selon la norme EN 50144: GT650 GT660 GT670 3,8 m/s

Brian Cooke Directeur du Développement Spennymoor, County Durham DL16 6JG, Royaume-Uni 1-12-2001 UTILISATION PREVUE Votre taille-haies Black & Decker GT650/GT660/ GT670 a été conçu pour la taille de haies, d’arbustes et de ronces. Cet outil a été conçu pour une utilisation exclusivement domestique.

INSTRUCTIONS DE SECURITE

Symboles de prévention Les symboles suivants sont utilisés dans le présent manuel: Risque de blessure, danger de mort ou risque de dégradation de l’outil en cas de non-respect des instructions du présent manuel. Risque d’électrocution. Lire le manuel avant d’utiliser l’outil. Découvrez votre outil ◆ Attention! Lors de l’utilisation d’outils électriques, observez les consignes de sécurité fondamentales, y compris celles qui suivent afin de réduire les risques d’incendie, de décharges électriques, de blessures et de dommages matériels. ◆ Lisez et observez attentivement les instructions avant d’utiliser l’outil. ◆ Avant d’utiliser l’outil, assurez-vous de savoir comment mettre votre outil à l’arrêt en cas d’urgence. ◆ Conservez ces instructions.23 FRANÇAIS Généralités

1. Tenez compte des conditions ambiantes

N’exposez pas l’outil à la pluie. N’exposez pas l’outil à l’humidité. Veillez à ce que l’aire de travail soit bien éclairée. N’utilisez pas l’outil s’il existe un risque d’incendie ou d’explosion, par exemple en présence de liquides ou de gaz inflammables. Maintenez l’aire de travail libre de déchets et d’obstacles.

2. Tenez les enfants éloignés

Ne laissez pas les enfants, les visiteurs ou les animaux s’approcher de l’aire de travail, toucher l’outil ou le câble d’alimentation.

3. Portez des vêtements de travail appropriés

Ne pas porter de vêtements flottants ou de bijoux. Ils pourraient être happés par les pièces en mouvement. Lors de travaux à l’extérieur, il est recommandé de porter des gants en caoutchouc et des chaussures à semelle anti-dérapante. Le cas échéant, attachez vos cheveux s’ils sont longs, ou couvrez vous la tête.

Portez toujours des lunettes de protection. Portez des lunettes de protection et un masque pour protéger le visage si le travail exécuté produit de la poussière ou des copeaux volants. Portez des protections auditives lorsque le niveau sonore se révèle gênant.

5. Protégez-vous des décharges électriques.

Evitez de toucher des surfaces reliées à la terre (p.e. grillages métalliques, lampadaires, etc.) Utilisez un interrupteur de protection contre les courants de court-circuits à haute sensibilité (30 mA/30 mS) pour améliorer la sécurité électrique.

6. Adoptez une position confortable

Toujours tenir les deux pieds à terre et garder l’équilibre.

7. Faites preuve de vigilance

Observez votre travail. Faites preuve de bon sens. Ne pas employer l’outil en cas de fatigue.

8. Fixez bien la pièce à travailler

Pour plus de sécurité, fixez la pièce à travailler avec un dispositif de serrage ou un étau. Ainsi, vous aurez les deux mains libres pour manier l’outil.

9. Enlevez les clés et outils de réglage

Avant de mettre l’outil en marche, retirez les clés et outils de réglage. 10.Rallonges Vérifiez la rallonge avant de l’utiliser et remplacez-la en cas de dommage. Utilisez exclusivement des rallonges pour l’extérieur. 11.Utilisez l’outil adéquat Le domaine d’utilisation de l’outil est décrit dans le présent manuel. Ne pas utiliser d’outils ou d’accessoires de trop faible puissance pour exécuter des travaux lourds. L’utilisation d’accessoires autres que ceux recommandés dans le présent manuel pourrait entraîner un risque de blessure. Ne forcez pas l’outil. Attention! Utilisez l’outil conformément à sa destination. 12.Contrôlez les dommages éventuels de votre outil Avant d’utiliser l’outil et le câble d’alimentation, vérifiez soigneusement qu’ils ne sont pas endommagés. Vérifiez l’alignement des pièces en mouvement, leur prise et toute rupture de pièces, tout dommage des protections et des interrupteurs et toute autre condition pouvant affecter le fonctionnement de l’outil. Veillez à ce que l’outil fonctionne correctement et qu’il exécute les tâches pour lesquelles il est prévu. Ne pas utiliser l’outil si une pièce est défectueuse. Ne pas utiliser l’outil si l’interrupteur marche/arrêt ne fonctionne pas. Faites réparer ou échangez toute pièce endommagée par un service de réparation agréé. Ne tentez jamais de le réparer vous-même. Si le câble d’alimentation est endommagé, il doit être remplacé par un réparateur agréé pour éviter tout accident. 13.Débranchez l’outil Débranchez l’outil lorsque l’outil n’est pas utilisé, avant de changer toute pièce de l’outil ou tout accessoire et avant de procéder à l’entretien. 14.Evitez tout démarrage involontaire Ne portez pas l’outil avec un doigt sur l’interrupteur marche/arrêt. Assurez-vous que l’outil est en position d’arrêt avant de le brancher. 15.Ne tirez pas sur le câble d’alimentation Ne portez jamais l’outil par le câble et ne tirez pas sur celui-ci pour le débrancher de la prise.24 FRANÇAIS Préservez le câble de la chaleur, de l’huile et des arêtes tranchantes. 16.Rangez vos outils dans un endroit sûr Lorsque vous n’utilisez pas vos outils, rangez- les dans un endroit sec, fermé ou élevé, hors de portée des enfants. 17.Entretenez vos outils avec soin Maintenez vos outils affûtés et propres afin de travailler mieux et plus sûrement. Suivez les instructions d’entretien et de changement d’accessoires. Maintenez les poignées et les interrupteurs secs, propres et exempts d’huile et de graisse. 18.Réparations Cet outil est conforme aux conditions de sécurité requises. Les réparations devront uniquement être effectuées par des personnes qualifiées utilisant des pièces de rechange d’origine ; en cas contraire, cela se révèlerait très dangereux pour l’utilisateur. Instructions de sécurité supplémentaires pour les taille-haies Portez des lunettes de sécurité lorsque vous utilisez cet outil. Portez des gants lorsque vous utilisez cet outil. Portez des protections auditives lorsque vous utilisez cet outil. Débranchez immédiatement le câble s’il est endommagé ou coupé. N’exposez pas l’outil à la pluie ou à l’humidité. ◆ Veillez à garder le câble éloigné des lames lorsque vous utilisez cet outil. ◆ Si vous n’avez jamais utilisé de taille-haie, demandez de préférence à un utilisateur expérimenté de vous donner des instructions pratiques et étudiez attentivement ce manuel. ◆ Ne touchez jamais les lames lorsque l’outil fonctionne. ◆ Ne tentez jamais de forcer sur les lames pour qu’elles s’arrêtent. ◆ Ne posez pas l’outil avant que les lames ne se soient complètement arrêtées. ◆ Vérifiez régulièrement si les lames ne sont pas endommagées ou usées. N’utilisez pas l’outil lorsque les lames sont usées ou endommagées. ◆ Veillez à éviter les objets durs (par ex. fil de fer, clôtures) lorsque vous procédez à la taille. Si vous heurtiez accidentellement un tel objet, éteignez immédiatement l’outil et vérifiez qu’aucun dommage ne s’est produit. ◆ Si l’outil commençait à vibrer de façon anormale, arrêtez-le immédiatement et vérifiez qu’aucun dommage ne s’est produit. ◆ Si l’outil calait, éteignez-le immédiatement. Débranchez l’outil avant d’essayer de retirer tout débris pouvant l’obstruer. ◆ Après utilisation, placez l’étui de protection fourni sur les lames. Rangez l’outil et veillez à ce que la lame ne soit pas découverte. ◆ Veillez à ce que les protections soient toutes installées lorsque vous utilisez l’outil. N’utilisez pas un outil incomplet ou modifié de façon non autorisée. ◆ Ne permettez pas aux enfants d’utiliser l’outil. SECURITE ELECTRIQUE Le moteur électrique a été conçu pour une seule tension. Vérifiez que la tension secteur corresponde à la tension indiquée sur la plaque d’identification. Cet outil a une double isolation; un branchement à une prise de terre n’est donc pas nécessaire. CH Toujours utiliser la fiche prescrite lors du remplacement du câble d’alimentation. Type 11 pour la classe II - double isolation Câbles de rallonge Utilisez un câble de rallonge adapté à la puissance absorbée de cet outil (voir les caractéristiques techniques). A l’extérieur, n’utilisez que des câbles de rallonge homologués portant le marquage correspondant.25 FRANÇAIS La section minimum du conducteur est de 1,5 mm

En cas d’utilisation d’un dévidoir, déroulez toujours le câble complètement.

La boîte contient : 1 Taille-haies 1 Etui de protection des lames 1 Carter protecteur 6 Vis 1 Manuel d’instructions ◆ Déballez soigneusement toutes les pièces. ◆ La boîte peut contenir encore d’autres articles, en fonction de la lettre qui figure après le numéro de catalogue de votre outil. APERÇU (fig. A)

1. Interrupteur de la poignée avant

2. Interrupteur de mise en marche

3. Bouton de verrouillage

5. Bouton de blocage pour la poignée avant

6. Carter protecteur

7. Poignée de blocage pour cassette

8. Couvercle de la poignée

ASSEMBLAGE Avant l’assemblage, assurez-vous que l’outil est éteint et débranché. Installez l’étui de protection sur les lames. Munissez-vous d’un tournevis à pointe cruciforme (Pozidriv) numéro 2 pour le montage. Mise en place de la poignée avant (fig. B1 – B3) ◆ Dévissez le bouton de blocage (5) de quelques tours (fig. B1) ◆ Faites glisser la poignée (4) en position (A). ◆ Enfoncez la poignée dans son logement dans le bas de l’outil (B). ◆ Mettez le couvercle de la poignée (8) en place et fixez-la à l’aide des 4 vis (12) fournies (fig. B2). ◆ Placez la poignée avant (4) dans une position de travail confortable pour l’utilisateur (fig. B3). ◆ Bloquez la poignée en serrant le bouton de blocage (5). Mise en place du carter protecteur (fig. C) ◆ Placez le carter protecteur (6) sur l’outil selon le schéma. ◆ Fixez le carter protecteur à l’aide des deux vis (13) fournies. N’utilisez pas l’outil sans carter protecteur. Mise en place de la cassette de lame (fig. D1 – D3). ◆ Placez la poignée de blocage (7) en position débloquée (fig. D1) ◆ Placez la cassette de lame (10) sur le bloc moteur, en alignant les 3 goupilles du bloc moteur avec les orifices de la cassette. ◆ Placez la poignée de blocage en position bloquée (fig. D2) pour bien coincer la cassette (fig. D3). Branchement de l’outil au secteur (fig E) Si l’outil n’est pas équipé d’un câble secteur, vous devez le brancher à la prise électrique à l’aide d’un fil de rallonge . ◆ Branchez la prise femelle d’un fil de rallonge adapté à l’entrée d’alimentation électrique. ◆ Entourez la rallonge avec le bloque-câble (14) comme l’indique l’illustration pour l’empêcher de se détacher pendant l’utilisation. ◆ Branchez la prise mâle du câble au secteur. Le câble de rallonge doit être adapté pour le travail en extérieur. UTILISATION ◆ Laissez l’outil fonctionner à sa propre vitesse. Ne le surchargez pas. ◆ Guidez le câble avec soin pour ne pas le couper par mégarde. Vous pouvez passer le câble sur votre épaule pour avoir un meilleur contrôle.26 FRANÇAIS Démarrage et arrêt (fig. A, F1 - F3) Pour des raisons de sécurité, cet outil est équipé d’un système de double interrupteur. Ce système empêche un démarrage involontaire de l’outil et ne permet à l’outil de fonctionner que lorsqu’il est tenu des deux mains. Démarrage ◆ Enfoncez l’interrupteur de la poignée avant (1) et maintenez-le enfoncé (fig. F1). ◆ Faites glisser le bouton de déblocage (3) vers l’avant (fig. F2). ◆ Appuyez sur l’interrupteur à bascule (2) (fig. F3). ◆ Relâchez le bouton de blocage. Arrêt ◆ Relâchez l’interrupteur de la poignée avant (1) ou l’interrupteur de mise en marche (2). N’essayez jamais de bloquer l’interrupteur en position de marche. Réglage de la poignée avant (fig. B3) ◆ Dévissez le bouton de blocage (5) de quelques tours. ◆ Placez la poignée avant (4) dans une position de travail confortable pour l’utilisateur. ◆ Bloquez la poignée en serrant le bouton de blocage (5). Conseils pour une utilisation optimale ◆ Inclinez légèrement l’outil (jusqu’à 15° par rapport à la ligne de coupe) afin que l’extrémité des lames pointent légèrement vers la haie (fig. G1). Cela permettra aux lames de couper de façon plus efficace. ◆ Commencez par tailler le haut de la haie. Tenez l’outil à l’angle désiré et déplacez-le régulièrement le long de la ligne de coupe. La lame à double tranchant vous permet de couper dans les deux sens. ◆ Afin d’obtenir une coupe très droite, tendez un bout de ficelle sur la longueur de la haie à la hauteur désirée. Utilisez la ficelle comme guide, et coupez juste au-dessus d’elle. ◆ Pour obtenir des côtés plats, coupez la végétation de bas en haut. Les tiges plus jeunes vont vers l’extérieur lorsque la lame coupe de haut en bas et cela produit des trous sur la surface de la haie. ◆ Veillez à éviter tout corps étranger. Évitez en particulier tout objet dur tel que le fil de fer et les clôtures qui pourraient endommager les lames. ◆ Graissez régulièrement les lames. ◆ Pour atteindre plus facilement les endroits difficiles d’accès, placez la poignée avant dans la dernière position à l’arrière comme indiqué dans la fig. G2. Quand tailler ? ◆ Taillez les haies à feuillage non persistant en juin et en octobre. ◆ Taillez les feuillages persistants en avril et en août. ◆ Les conifères peuvent être taillés toutes les 6 semaines de mai à octobre. Accessoires Les accessoires suivants sont disponibles auprès de votre distributeur : - Cassette pour GTB20 pour tailler arbustes les arbustes - Cassette GTB10 pour l’utiliser de sciage comme scie à élaguer ENTRETIEN Votre outil Black & Decker a été conçu pour fonctionner durablement avec un minimum d’entretien. Un fonctionnement continu satisfaisant dépend d’un nettoyage régulier et d’un entretien de l’outil approprié. Avant d’effectuer tout entretien, éteignez et débranchez l’outil. ◆ Après utilisation, nettoyez soigneusement les lames. Après les avoir nettoyées, appliquez une fine couche d’huile de machine pour éviter que les lames ne rouillent. ◆ Nettoyez régulièrement les orifices de ventilation de votre outil à l’aide d’une brosse douce ou d’un chiffon sec.27 FRANÇAIS ◆ Nettoyez régulièrement le carter du moteur à l’aide d’un chiffon humide. N’utilisez pas de produit abrasif ou à base de solvant.

PROTECTION DE L’ENVIRONNEMENT

Black & Decker fournit un dispositif permettant de recycler les produits Black & Decker lorsqu’ils ont atteint la fin de leur cycle de vie. Ce service est gratuit. Pour pouvoir profiter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous. Pour connaître l’adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l’adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l’adresse suivante : www.2helpU.com. Caractéristiques techniques GT650 GT660 GT670 Tension V

Puissance absorbée W 600 600 600 Déplacement des lames (sans charge) min

Longueur des lames cm 48 60 68 Écart des lames mm 27 27 27 Délai d’arrêt des lames s <0,5 <0,5 <0,5 Poids kg 3,7 - 4,2 3,7 - 4,2 3,7 - 4,2 GARANTIE Black & Decker est confiant dans la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des Etats Membres de l’Union Européenne et de la Zone de Libre Echange Européenne. Si un produit Black & Decker s’avère défectueux en raison de matériaux en mauvaises conditions, d’une erreur humaine, ou d’un manque de conformité dans les 24 mois suivant la date d’achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes : ◆ Le produit a été utilisé dans un but commercial, professionnel, ou a été loué. ◆ Le produit a été mal utilisé ou avec négligence. ◆ Le produit a subi des dommages à cause d’objets étrangers, de substances ou à cause d’accidents. ◆ Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker. Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d’achat au vendeur ou à un réparateur agréé. Pour connaître l’adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l’adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l’adresse suivante : www.2helpU.com.

AUTRES OUTILS DE JARDINAGE

Black & Decker propose une gamme complète d’outils de jardinage facilitant l’entretien du jardin. Si vous souhaitez obtenir de plus amples renseignements sur les produits suivants, veuillez contacter notre Centre de Service et d’Information (voir la page d’adresse à la fin de ce manuel) ou vous adresser à votre revendeur Black & Decker le plus proche.28 FRANÇAIS Tronçonneuses Cisaille à gazon sans fil Coupes bordures Tailles-haies à fil ou sans fil Tondeuses Aspirateur / souffleur / broyeur Broyeurs Aérateur Démousseur Tous les produits ne sont pas disponibles dans tous les pays.29 ITALIANO
