KÄYTTÖOHJE GT660 BLACK & DECKER

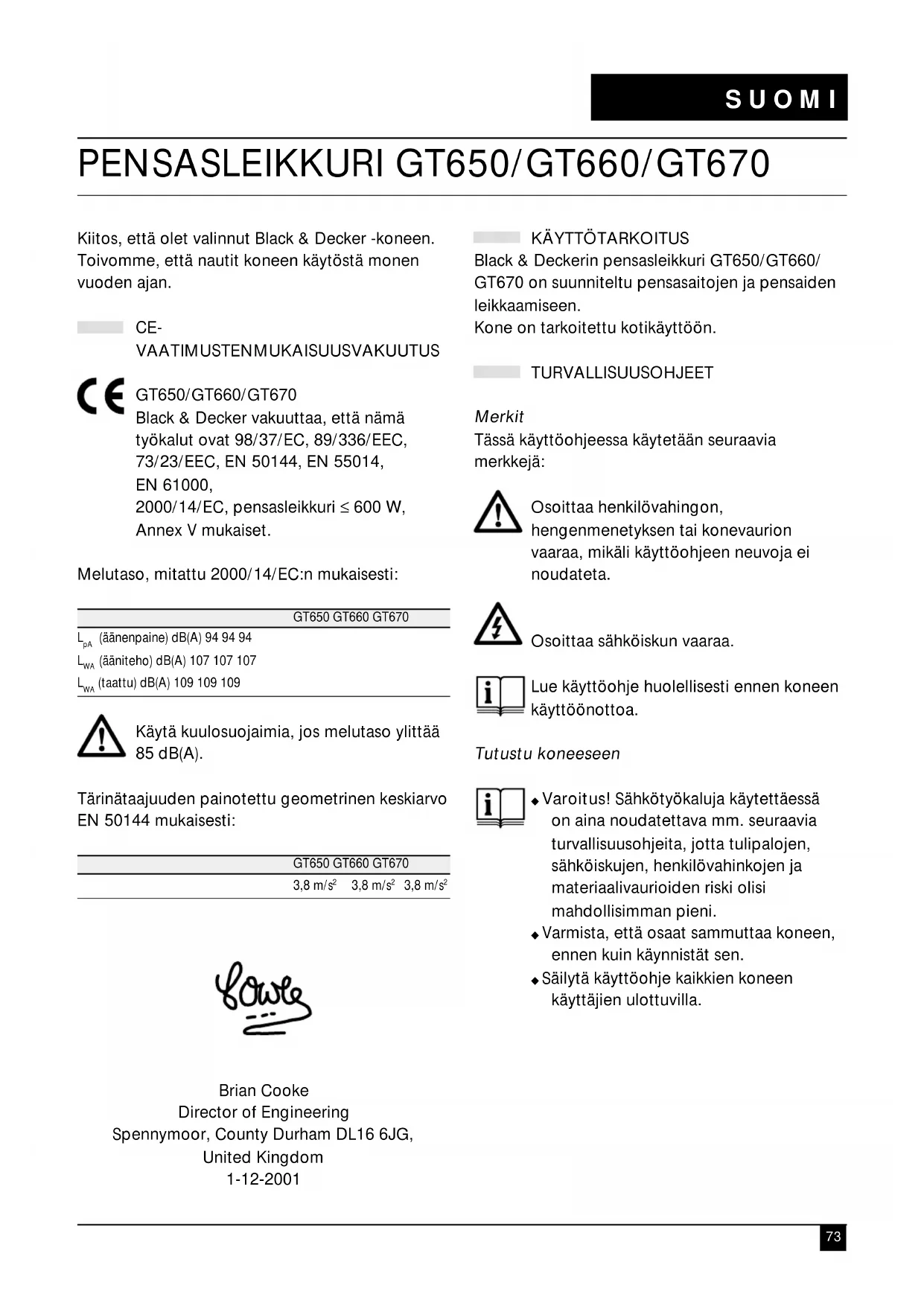

Kiitos, että olet valinnut Black & Decker -koneen. Toivomme, että nautit koneen käytöstä monen vuoden ajan. CE- VAATIMUSTENMUKAISUUSVAKUUTUS GT650/GT660/GT670 Black & Decker vakuuttaa, että nämä työkalut ovat 98/37/EC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55014, EN 61000, 2000/14/EC, pensasleikkuri ≤ 600 W, Annex V mukaiset. Melutaso, mitattu 2000/14/EC:n mukaisesti: GT650 GT660 GT670

(ääniteho) dB(A) 107 107 107

(taattu) dB(A) 109 109 109 Käytä kuulosuojaimia, jos melutaso ylittää 85 dB(A). Tärinätaajuuden painotettu geometrinen keskiarvo EN 50144 mukaisesti: GT650 GT660 GT670 3,8 m/s

Black & Deckerin pensasleikkuri GT650/GT660/ GT670 on suunniteltu pensasaitojen ja pensaiden leikkaamiseen. Kone on tarkoitettu kotikäyttöön. TURVALLISUUSOHJEET Merkit Tässä käyttöohjeessa käytetään seuraavia merkkejä: Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli käyttöohjeen neuvoja ei noudateta. Osoittaa sähköiskun vaaraa. Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Tutustu koneeseen ◆ Varoitus! Sähkötyökaluja käytettäessä on aina noudatettava mm. seuraavia turvallisuusohjeita, jotta tulipalojen, sähköiskujen, henkilövahinkojen ja materiaalivaurioiden riski olisi mahdollisimman pieni. ◆ Varmista, että osaat sammuttaa koneen, ennen kuin käynnistät sen. ◆ Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla.74 SUOMI Yleistä

1. Ajattele työskentelyalueen vaikutusta työhösi

Älä altista sähkötyökaluja sateelle äläkä käytä niitä kosteissa tai märissä paikoissa. Järjestä työskentelyalueelle hyvä valaistus. Älä käytä konetta paikassa, jossa on tulipalo- tai räjähdysvaara, esim. palavien nesteiden tai kaasujen läheisyydessä. Pidä työskentelyalue puhtaana.

2. Työskentele lasten ulottumattomissa

Älä anna lasten, vieraiden tai eläinten tulla lähelle työskentelyaluetta tai koskea koneeseen tai sähköjohtoon.

3. Pukeudu asianmukaisesti

Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

Käytä suojalaseja. Käytä kasvosuojaa, jos työskennellessä syntyy pölyä tai hiukkasia. Käytä kuulosuojaimia, jos melutaso tuntuu epämukavalta.

5. Suojaudu sähköiskuilta

Vältä kosketusta maadoitettuihin pintoihin (esim. metallikaiteisiin, lyhtypylväisiin jne.). Sähköistä turvallisuutta voidaan parantaa käyttämällä erittäin herkkää (30 mA/30 mS) vikavirtasuojaa.

Seiso aina tukevasti ja tasapainossa.

7. Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.

8. Kiinnitä työstökappale kunnolla

Käytä tarvittaessa ruuvipuristinta tai - kappaletta, jotta työstökappale pysyy kunnolla kiinni. Näin saat molemmat kädet vapaaksi työhön.

Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen. 10.Jatkojohdot Tarkista jatkojohto ennen käyttöä, ja vaihda vaurioitunut johto uuteen. Käytä vain ulkokäyttöön tarkoitettuja jatkojohtoja. 11.Käytä oikeaa työkalua Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu. Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja tarvikkeita ja lisälaitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden. Älä ylikuormita konetta. 12.Tarkista, että työkalu on kunnossa Tarkista ennen käyttöä, ettei kone tai sähköjohto ole vaurioitunut. Tarkista, etteivät liikkuvat ja muut osat sekä suoja ole viallisia, ja että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Varmista, että työkalu toimii oikein ja täyttää tehtävänsä. Älä käytä konetta, jos jokin sen osista on viallinen tai se ei käynnisty ja pysähdy virrankatkaisijasta. Viallinen osa tulee korjata tai vaihtaa valtuutetussa Black & Deckerin huoltoliikkeessä. Älä koskaan yritä korjata konetta itse. Viallinen johto tulee vaihtaa valtuutetussa Black & Deckerin huoltoliikkeessä. 13.Irrota kone virtalähteestä Irrota kone virtalähteestä, kun konetta ei käytetä, ennen minkään koneen osan, tarvikkeen tai lisävarusteen vaihtamista, sekä ennen huoltoa. 14.Vältä tahatonta käynnistämistä Älä koskaan kanna konetta sormet kiinni virrankatkaisijassa. Varmista, että kone on pois päältä, ennen kuin kytket sen virtalähteeseen. 15.Huolehdi johdon kunnosta Älä koskaan kanna konetta johdosta äläkä irrota pistoketta virtalähteestä vetämällä johdosta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. 16.Säilytä työkalua oikein Kun konetta ei käytetä, säilytä sitä kuivassa, lukitussa paikassa tai korkealla lasten ulottumattomissa. 17.Hoida työkalua huolellisesti Pidä työkalu puhtaana ja käytä teräviä teriä tehokasta ja turvallista työskentelyä varten. Noudata huollosta ja tarvikkeiden vaihdosta annettuja ohjeita. Pidä virrankatkaisija ja kädensijat kuivina ja puhtaina öljystä ja rasvasta. 18.Korjaukset Tämä työkalu täyttää asianomaiset turvallisuusvaatimukset.75 SUOMI Korjauksia saa tehdä vain valtuutettu Black & Deckerin huoltoliike, joka käyttää alkuperäisiä varaosia. Muussa tapauksessa käyttäjä saattaa joutua vaaratilanteisiin. Lisäturvaohjeet pensasleikkureille Käytä suojalaseja konetta käyttäessäsi. Käytä työhansikkaita konetta käyttäessäsi. Käytä kuulosuojaimia konetta käyttäessäsi. Irrota pistoke virtalähteestä heti, jos johto on vioittunut. Älä altista konetta sateelle tai kosteudelle. ◆ Varmista aina, että johto on pois terien tieltä, kun käytät konetta. ◆ Ellet ole käyttänyt pensasleikkuria aikaisemmin suosittelemme, että pyydät käytännön neuvoja tottuneelta käyttäjältä sekä luet käyttöohjeen tarkasti. ◆ Älä koskaan kosketa terää, kun kone on käynnissä. ◆ Älä koskaan pakota teriä pysähtymään. ◆ Älä aseta konetta maahan ennen kuin terät ovat täysin pysähtyneet. ◆ Tarkista säännöllisesti, ovatko terät vaurioituneet tai kuluneet. Älä käytä konetta, mikäli terät ovat kuluneet tai vialliset. ◆ Varo kovia esineitä (esim. metallilankaa, kaiteita) leikatessasi. Mikäli osut vahingossa tällaiseen esineeseen, sammuta kone välittömästi ja tarkista mahdolliset vahingot. ◆ Mikäli kone alkaa täristä epätavallisesti, sammuta se välittömästi ja tarkista mahdolliset vahingot. ◆ Mikäli kone jumiutuu, pysäytä se välittömästi. Irrota pistoke virtalähteestä ennen kuin yrität poistaa tukkeutumia. ◆ Aseta koneeseen kuuluva teränsuojus paikoilleen käytön jälkeen. Säilytä konetta siten, että terä ei ole näkyvillä. ◆ Varmista aina, että kaikki suojat ovat paikallaan konetta käytettäessä. Älä koskaan käytä konetta, jonka kaikki osat eivät ole oikein paikallaan tai johon on tehty muutoksia jonkun muun kuin valtuutetun huoltoliikkeen toimesta. ◆ Älä koskaan anna lasten käyttää konetta.

SÄHKÖINEN TURVALLISUUS

Sähkömoottori on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä. Kone on kaksoiseristetty. Jatkojohdon käyttö Käytä hyväksyttyä jatkojohtoa, joka sopii työkalun virran käyttöön (katso tekniset tiedot). Ulkona työskenneltäessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja. Jos käytät jatkojohtokelaa, kelaa johto aina täysin auki.

Pakkaus sisältää: 1 Pensasleikkuri 1 Teränsuojus 1 Suoja 6 Ruuvia 1 Käyttöohje ◆ Pura kaikki osat pakkauksesta varovaisesti. ◆ Huomaa, että pakkauksessa voi olla lisäksi muita tarvikkeita riippuen koneen tuotenumeron perässä olevasta kirjaimesta. YLEISKUVAUS (kuva A)

1. Etumainen turvavirrankatkaisija

SUOMI KOKOAMINEN Ennen kokoamista varmista, että kone on pois päältä eikä sitä ole liitetty virtalähteeseen. Aseta teränsuojus terien päälle. Asentamiseen tarvitset Pozidrive-ruuvitaltan nro 2. Etukahvan asennus (kuvat B1 – B3) ◆ Löysää lukitusnappia (5) muutama kierros (kuva B1). ◆ Työnnä kahva (4) asentoon (A). ◆ Paina kahva paikalleen työkalun (B) pohjaan. ◆ Laita kahvansuojus (8) paikalleen ja kiinnitä se neljällä mukana toimitetulla ruuvilla (12) (kuva B2). ◆ Aseta etukahva (4) miellyttävään käyttöasentoon (kuva B3). ◆ Kiinnitä kahva kiristämällä lukitusnuppi (5). Suojan kiinnittäminen (kuva C) ◆ Aseta suoja (6) työkaluun kuvan osoittamalla tavalla. ◆ Kiinnitä suoja kahdella mukana toimitetulla ruuvilla (13). Älä koskaan käytä konetta, jos suoja ei ole paikallaan. Teräkasetin kiinnittäminen (kuvat D1 - D3) ◆ Laita lukituskahva (7) auki-asentoon (kuva D1). ◆ Aseta teräkasetti (10) moottoriyksikön päälle siten, että sen päällä olevat kolme tappia osuvat kasetin reikiin. ◆ Lukitse lukituskahva (kuva D2) kiinnittääksesi kasetin (kuva D3). Koneen liittäminen verkkovirtaan (kuva E) Jos koneeseen ei ole asennettu virtajohtoa, virransyöttöliitäntään täytyy liittää jatkojohto. ◆ Kiinnitä sopivan jatkojohdon naarasliitin virransyöttöliitäntään. ◆ Laita jatkojohto lenkille johdon pidikkeen (14) läpi kuten kuvassa, jottei se pääse irtoamaan käytön aikana. ◆ Laita pistoke virtalähteeseen. Jatkojohdon tulee olla ulkokäyttöön tarkoitettu. KÄYTTÖ ◆ Anna koneen käydä omaan tahtiinsa. Älä ylikuormita sitä. ◆ Ohjaa ja käsittele johtoa huolellisesti, jottet leikkaa sitä vahingossa. Hyvä tapa käsitellä johtoa on laittaa se kulkemaan olkapään yli. Käynnistys ja pysäytys (kuva A, F1 - F3) Turvallisuussyistä koneessa on kaksoisvirrankatkaisija. Tällä tavoin estetään koneen käynnistyminen vahingossa, ja sitä voidaan käyttää vain pitämällä kiinni molemmin käsin. Käynnistys ◆ Pidä etumainen turvavirrankatkaisija (1) painettuna sisään (kuva F1). ◆ Työnnä lukitusnappia (3) eteenpäin (kuva F2). ◆ Paina virrankatkaisijaa (2) (kuva F3). ◆ Vapauta lukitusnappi. Pysäytys ◆ Päästä irti etumaisesta turvavirrankatkaisijasta (1) tai virrankatkaisijasta (2). Älä koskaan yritä lukita virrankatkaisijaa käynnistysasentoon. Etukahvan säätö (kuvat B1 – B3) ◆ Löysää lukitusnappia (5) muutama kierros. ◆ Laita etukahva (4) miellyttävään käyttöasentoon (kuva B3). ◆ Kiinnitä kahva kiristämällä lukitusnappia (5). Vinkkejä parhaimman tuloksen saamiseksi ◆ Kallista konetta hiukan (korkeintaan 15° kulmaan leikkauslinjaan nähden) niin, että terän kärjet osoittavat pensasta kohden (kuva G1). Tällä tavoin terät leikkaavat tehokkaammin. ◆ Aloita leikkaaminen pensaan yläreunasta. Pidä konetta halutussa kulmassa ja liikuta sitä rauhallisesti ja tasaisesti leikkauslinjaa pitkin. Kaksipuolisesti leikkaavat terät sallivat leikkaamisen molempiin suuntiin.77 SUOMI ◆ Jotta leikkausjälki olisi mahdollisimman suora, pensasaidan koko pituudelle voidaan pingottaa naru halutulle korkeudelle. Käytä narua viitelinjana ja leikkaa juuri sen yläpuolelta. ◆ Jotta sivuista tulisi tasaisia, leikkaa alhaalta ylöspäin siihen suuntaan, mihin pensas kasvaa. Nuoret oksat kallistuvat ulospäin, jos leikkaat ylhäältä alaspäin. Tämä aiheuttaa aukkoja pensasaitaan. ◆ Ole varovainen; vältä kaikkia asiaankuulumattomia esineitä. Vältä erityisesti kovia esineitä, kuten metallilankaa tai aitoja; nämä voivat vahingoittaa teriä. ◆ Voitele terät säännöllisesti. ◆ Laajentaaksesi leikkurin ulottuvuutta aseta etukahva mahdollisimman taakse kuvan G2 osoittamalla tavalla. Tarvikkeet Koneeseen on saatavilla seuraavia tarvikkeita: - Viimeistelylisälaite GTB20 pensaiden viimeistelyyn - Sahauslisälaite GTB10 oksien sahaukseen HUOLTO Black & Deckerin kone on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikealla huollolla ja säännöllisellä puhdistuksella kone säilyttää suorituskykynsä. Ennen huoltoa ja puhdistusta tulee koneen olla pois päältä ja pistokkeen irti virtalähteestä. ◆ Puhdista terät hyvin jokaisen käyttökerran jälkeen. Levitä puhdistuksen jälkeen ohut kerros kevyttä voiteluöljyä terille ruostumisen estämiseksi. ◆ Puhdista koneen ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla rievulla. ◆ Puhdista koneen kuori säännöllisesti kostealla rievulla. Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita. YMPÄRISTÖ Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun Black & Deckerin huoltoliikkeeseen. Tekniset tiedot GT650 GT660 GT670 Jännite V

Ottoteho W 600 600 600 Leikkuuliikkeitä (kuormittamaton) min

Terän pituus cm 48 60 68 Hammasväli mm 27 27 27 Terän pysähdysaika s <0,5 <0,5 <0,5 Paino kg 3,7 - 4,2 3,7 - 4,2 3,7 - 4,2 TAKUU Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA). Mikäli Black & Decker -kone hajoaa materiaali- ja/ tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat koneen ◆ normaalista kulumisesta ◆ ylikuormituksesta, virheellisestä käytöstä tai hoidosta ◆ vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa. Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike.78 SUOMI Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot. KORJAUKSET / VARAOSAT Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi (tiedot löytyvät uusimmasta tuoteluettelostamme tai ottamalla yhteyttä Black & Decker Oy:hyn). Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta. Tiedot valtuutetuista huoltoliikkeistä löytyvät myös internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackdecker.fi.

MUITA PUUTARHATYÖKALUJA

Black & Deckerillä on laaja valikoima puutarhakoneita, jotka tekevät puutarhan hoidon helpoksi. Lisätietoja alla olevista tuotteista saat Black & Deckerin jälleenmyyjältä tai kotisivultamme www.blackdecker.fi. Sammaleenpoistajat Pensasleikkurit Ketjusahat Puutarhanpuhdistaja Nurmikonviimeistelijät Ruohonleikkurit Oksasilppurit79
