RF3388350 - Carte réseau / adaptateur Renkforce - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur vidéo USB-C™ vers HDMI et DisplayPort
Marque	Renkforce
Modèle	RF3388350 (N° de commande 1694175)
Dimensions (L x l x H)	61,5 x 41,5 x 14,6 mm
Poids	Env. 38 g
Alimentation	5 V/CC, 300 mA (par USB-C™)
Fonctions principales	Extension ou miroir du contenu vidéo d'un périphérique USB-C™ vers un écran HDMI ou DisplayPort ; prise en charge simultanée des deux sorties
Résolution maximale (HDMI seul)	4K (3840 x 2160) à 30 Hz
Résolution maximale (DisplayPort seul)	4K (3840 x 2160) à 60 Hz
Résolution maximale (HDMI + DP simultanés)	4K (3840 x 2160) à 30 Hz
Connecteurs	Entrée USB-C™ ; sorties HDMI et DisplayPort
Longueur de câble	Env. 10 cm
Conditions d'utilisation	-10 à +60 °C, 20 à 80 % HR (sans condensation)
Conditions de stockage	-20 à +80 °C, 10 à 90 % HR (sans condensation)
Systèmes d'exploitation compatibles	Windows, macOS, Linux (ordinateurs) ; Android, Windows (mobiles)
Utilisation prévue	Intérieur uniquement ; plug and play, sans alimentation externe
Sécurité	Respecter les consignes : éviter l'humidité, les chocs, les températures extrêmes ; ne pas ouvrir ni modifier
Entretien et nettoyage	Nettoyer avec un chiffon sec, non pelucheux ; ne pas utiliser de produits abrasifs ou chimiques
Matériaux recyclables	Éliminer conformément aux réglementations locales (DEEE)

FOIRE AUX QUESTIONS - RF3388350 Renkforce

Quels appareils sont compatibles avec l'adaptateur RF3388350 ?

L'adaptateur est compatible avec les ordinateurs (Windows, macOS, Linux) et appareils mobiles (Android, Windows) dotés d'un port USB-C™ prenant en charge le DisplayPort Alternate Mode. Les iPhone ne sont pas pris en charge.

Quelle résolution maximale l'adaptateur peut-il atteindre ?

En HDMI seul : 4K (3840x2160) à 30 Hz. En DisplayPort seul : 4K à 60 Hz. Les deux sorties simultanément : 4K à 30 Hz.

Puis-je utiliser les sorties HDMI et DisplayPort en même temps ?

Oui, l'adaptateur prend en charge les deux sorties simultanément. Dans ce cas, la résolution maximale est de 4K à 30 Hz.

L'adaptateur nécessite-t-il une alimentation externe ?

Non, il fonctionne en plug and play et est alimenté directement par le port USB-C™ de l'appareil source (5 V/300 mA). Aucun câble d'alimentation externe n'est nécessaire.

Comment connecter l'adaptateur ?

Branchez la fiche USB-C™ de l'adaptateur sur le port USB-C™ de votre ordinateur ou smartphone. Reliez ensuite un câble HDMI ou DisplayPort (non fournis) entre l'adaptateur et votre écran ou projecteur. L'image s'affiche automatiquement.

Un pilote est-il nécessaire ?

Non, l'adaptateur est plug and play. Aucune installation de pilote n'est requise, que ce soit sous Windows, macOS ou Linux.

Quelles sont les consignes de sécurité importantes ?

Protégez l'adaptateur de l'humidité, des températures extrêmes et des chocs. Ne l'utilisez pas à l'extérieur. Si le produit est endommagé, cessez de l'utiliser. Consultez la notice pour plus de détails.

Comment entretenir l'adaptateur ?

Débranchez tous les câbles avant le nettoyage. Utilisez un chiffon sec non pelucheux. N'utilisez pas de produits abrasifs ou de solvants.

Pourquoi mon image ne s'affiche-t-elle pas ?

Assurez-vous que l'appareil source prend en charge le DisplayPort Alternate Mode. Vérifiez les connexions et que l'écran est allumé. Testez avec un autre câble ou port USB-C™.

L'adaptateur est-il compatible avec les jeux vidéo ou la lecture 4K ?

Oui, il prend en charge la résolution 4K, mais à 30 Hz en HDMI seul ou simultané, et 60 Hz en DisplayPort seul. Pour une expérience de jeu optimale, privilégiez une sortie DisplayPort si votre écran le permet.

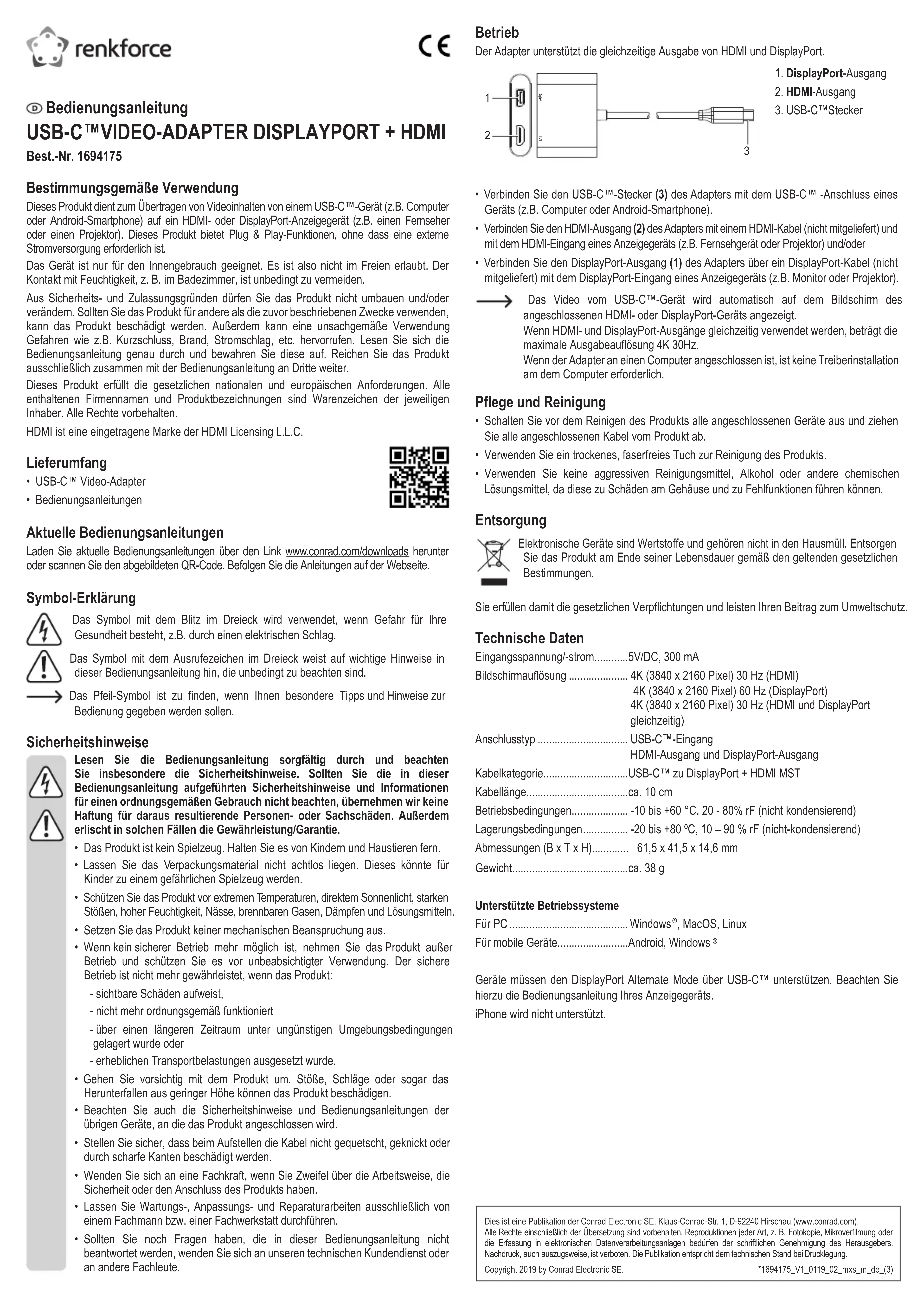

MODE D'EMPLOI RF3388350 Renkforce

N° de commande 1694175

Utilisation prévue

Ce produit est conçu pour étendre ou créer des copies miroir du contenu vidéo d'un périphérique USB-C™ (ex. : un ordinateur ou un smartphone Android) vers un dispositif d'affichage HDMI ou DisplayPort (ex. : TV ou projecteur). Ce produit est doté d'une fonctionnalité plug and play (branchez et ça marche !) sans qu'une alimentation électrique externe ne soit nécessaire.

Ce produit est prévu pour un usage à l'intérieur exclusivement. Ne l'utilisez pas à l'extérieur. Tout contact avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Le produit pourrait être endommagé en cas d'utilisation autre que celle décrite ci-dessus. Par ailleurs, une mauvaise utilisation peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et conservez-le ! Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

HDMI est une marque déposée de HDMI Licensing L.L.C.

Contenu d'emballage

• Adaptateur vidéo USB-C™
• Mode d'emploi

Mode d'emploi actualisé

Téléchargez la dernière version du mode d'emploi sur www.conrad.com/downloads_ou scannez le code QR. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole représentant un éclair à l'intérieur d'un triangle indique qu'il existe un risque de dommage corporel tel qu'un choc électrique.

Un point d'exclamation dans un triangle indique des instructions importantes du présent mode d'emploi devant absolument être respectées.

Le symbole de la flèche indique des conseils pratiques concernant le fonctionnement.

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Si vous ne respectez pas les consignes de sécurité et les informations relatives à la manipulation correcte contenues dans ce manuel, nous déclinons toute responsabilité en cas de dommages corporels ou matériels. De tels cas entraînent l'annulation de la garantie.
- Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Protégez le produit des températures extrêmes, de la lumière directe du soleil, des chocs violents, d'une humidité élevée, de l'humidité, des gaz, vapeurs et solvants inflammables.
• N'exposez pas le produit à des contraintes mécaniques.

• Si vous n'êtes plus en mesure d'utiliser le produit en toute sécurité, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :

• est visiblement endommagé,

• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou

• a été transporté dans des conditions très rudes.

• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute d'une hauteur modérée peuvent endommager le produit.

• Respectez toujours les consignes de sécurité et les instructions d'utilisation de tout autre appareil branché sur ce produit.
• En installant le produit, assurez-vous que les câbles ne soient ni pincés ni pliés et qu'ils ne puissent pas être endommagés en passant sur des bords tranchants.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.
• Si vous avez des questions qui sont restées sans réponse après avoir lu toutes les instructions d'utilisation, contactez notre service de support technique ou un autre technicien spécialisé.

Fonctionnement

L'adaptateur prend en charge simultanément une sortie HDMI et DisplayPort.

1. Sortie DisplayPort
2. Sortie HDMI

3. Fiche USB-C ^TM

4. Connectez la fiche USB-C™ (3) de l'adaptateur au port USB-C™ d'un appareil (ex. : ordinateur ou smartphone Android).

5. Au moyen d'un câble HDMI (non fourni), connectez la sortie HDMI (2) de l'adaptateur à l'entrée HDMI d'un dispositif d'affichage (ex. : TV ou projecteur), et/ou
6. Au moyen d'un câble DisplayPort (non fourni), connectez la sortie DisplayPort (1) de l'adaptateur à l'entrée DisplayPort d'un dispositif d'affichage (ex. : moniteur ou projecteur).

Les vidéos du périphérique USB-C™ s'affichent automatiquement sur l'écran du dispositif HDMI ou DisplayPort connecté.

Lorsque les sorties HDMI et DisplayPort sont utilisées simultanément, la résolution de sortie maximale est de 4K 30 Hz.

Lorsque l'adaptateur est connecté à un ordinateur, aucune installation de pilotes n'est requise sur l'ordinateur.

Entretien et nettoyage

• Avant de nettoyer le produit, éteignez tous les appareils connectés et débranchez du produit tous les câbles reliés.
• Nettoyez le produit avec un tissu sec, non pelucheux.
• N'utilisez pas de produits de nettoyage abrasifs, d'alcool à frictionner ou autre produit chimique : ceux-ci risqueraient d'abîmer le boîtier et de causer des dysfonctionnements.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. A la fin de sa durée de vie, mettez l'appareil au rebut conformément aux dispositions légales en vigueur.

Vous remplirez ainsi vos obligations légales et contribuerez à la protection de l'environnement.

Données techniques

Tension / courant d'entrée ..... 5 V/CC, 300 mA

Résolution d'affichage .... 4K (3 840 x 2 160 pixels) 30 Hz (HDMI)

4K (3 840 x 2 160 pixels) 60 Hz (DisplayPort)

4K (3 840 x 2 160 pixels) 30 Hz (HDMI et DisplayPort utilisées simultanément)

Type de connecteur...... entrée USB-C™

sorties HDMI et DisplayPort

Catégorie de câble ...... USB-C™ vers MST DisplayPort + HDMI

Longueur de câble....env. 10 cm

Conditions d'utilisation...... -10 à +60 °C, 20 à 80 % d'humidité relative (sans condensation)

Conditions de stockage ...... -20 à +80 °C, 10 à 90 % d'humidité relative (sans condensation)

Dimensions (I x P x H) 61,5 x 41,5 x 14,6 mm

Poids....env. 38 g

Systèmes d'exploitation compatibles

Pour ordinateurs...... Windows ^® , MacOS, Linux

Pour appareils mobiles......Android, Windows®

Les appareils doivent prendre en charge le DisplayPort Alternate Mode sur USB-C™. Reportez-vous au manuel du dispositif pour davantage de détails.

Les modèles d'iPhone ne sont pas pris en charge.

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com).

Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
