MODE D'EMPLOI CGN 99 HL AKG
Veuillez lire cette notice avant d'utiliser le système!
ISTRUZIONI PER L'USO....p. 32

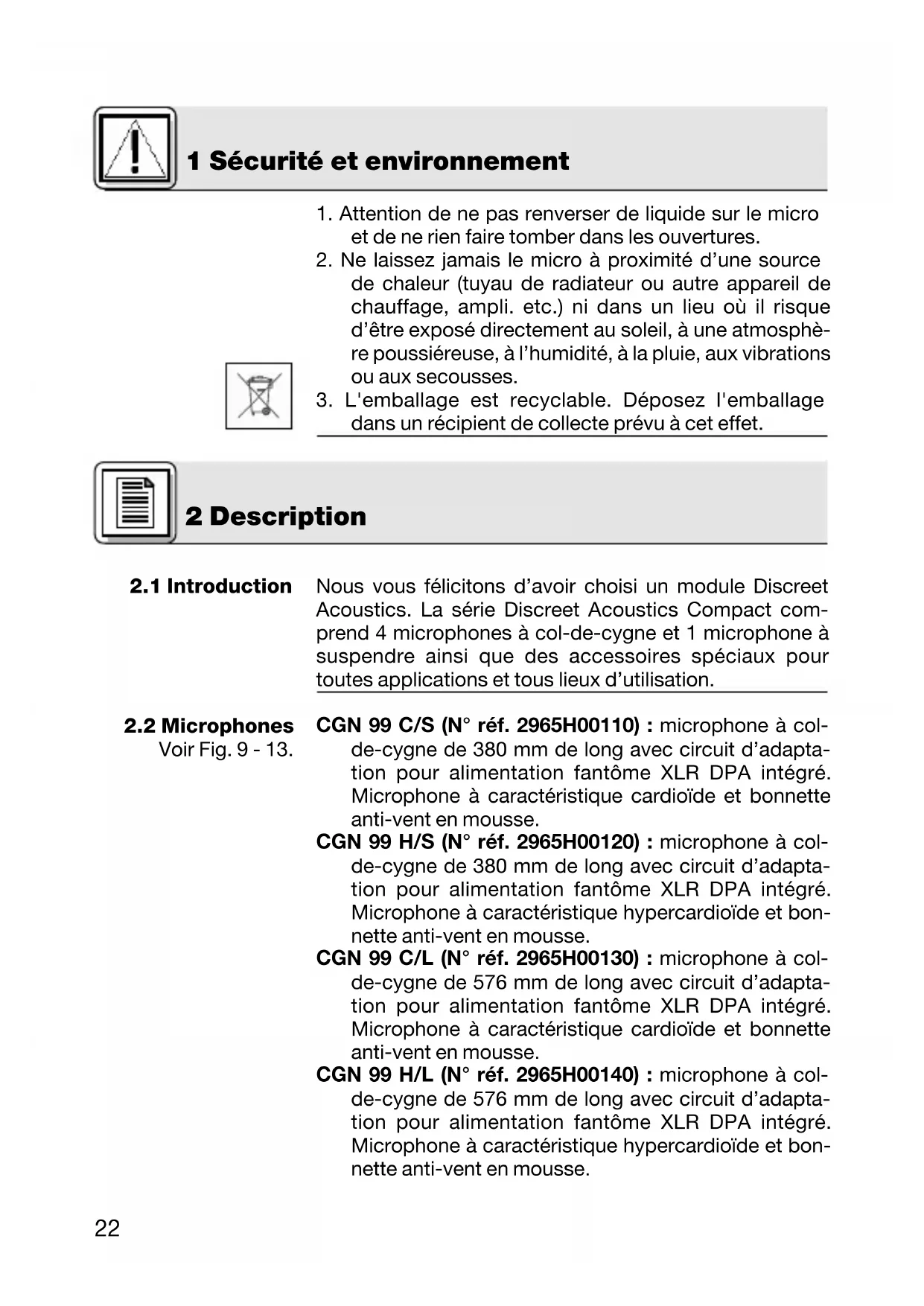

1 Sécurité et environnement

- Attention de ne pas renverser de liquide sur le micro et de ne rien faire tomber dans les ouvertures.
- Ne laissez jamais le micro à proximité d'une source de chaleur (tuyau de radiateur ou autre appareil de chauffage, ampli. etc.) ni dans un lieu où il risque d'être exposé directement au soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
- L'emballage est recyclable. Déposez l'emballage dans un récipient de collecte prévu à cet effet.

2 Description
2.1 Introduction
Nous vous félicitons d'avoir choisi un module Discreet Acoustics. La série Discreet Acoustics Compact comprend 4 microphones à col-de-cygne et 1 microphone à suspendre ainsi que des accessoires spéciaux pour toutes applications et tous lieux d'utilisation.
2.2 Microphones Voir Fig. 9 - 13.
CGN 99 C/S (N° réf. 2965H00110) : microphone à col-de-cygne de 380 mm de long avec circuit d'adaptation pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique cardioïde et bonnette anti-vent en mousse.
CGN 99 H/S (N° réf. 2965H00120) : microphone à col-de-cygne de 380 mm de long avec circuit d'adaptation pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique hypercardioïde et bonnette anti-vent en mousse.
CGN 99 C/L (N° réf. 2965H00130) : microphone à col-de-cygne de 576 mm de long avec circuit d'adaptation pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique cardioïde et bonnette anti-vent en mousse.
CGN 99 H/L (N° réf. 2965H00140) : microphone à col-de-cygne de 576 mm de long avec circuit d'adaptation pour alimentation fantôme XLR DPA intégré. Microphone à caractéristique hypercardioïde et bonnette anti-vent en mousse.
CHM 99 (N° réf. 2965H00150) : microphone à suspendre avec pince à ressort et 10 m de câble spécial avec circuit d'adaptation pour alimentation fantôme XLR DPA. Caractéristique cardioïde.
Voir Fig. 14.
Utilisez toujours la bonnette anti-vent fournie (sauf si elle se voit trop). Elle protège le micro de la poussière et de l'humidité et élimine efficacement les pop et bruits dus au souffle.
2.3 Bonnette anti-vent
(2965Z2001)
Alimentation à piles B 18 pour tous les microphones Discreet Acoustics Compact
2.4 Accessoires optionnels
Voir Fig. 9.
Socle de montage PS3 F-Lock pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)
Voir Fig. 10.
Support élastique H 500 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)
Voir Fig. 11.
Support élastique H 600 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)
Voir Fig. 12.
Adaptateur support SA 60 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)
Voir Fig. 13.
Supports de table ST 1, ST 45 pour tous les microphones à col-de-cygne Discreet Acoustics Compact (pas pour le CHM 21)
3 Applications des microphones

N'oubliez pas que l'angle de capture influe à la fois sur la distance maximale à la source et sur la surface captée. Plus l'angle de capture est petit (hypercardioïde) plus la distance maximale entre locuteur et micro est grande mais plus la surface captée est réduite.
Voir Tableau 1.
Le choix entre un microphone cardioïde ou hypercardioïde dépend donc de la situation pour l'utilisation envisagée.
3 Applications des microphones
| Microphone | Directivité | Position des haut-parleurs | Distance à la source | Application |
| CGN 99 C/S | cardioïde | derrière le micro seulement | 30 - 60 cm | sonorisation |
| CGN 99 H/S | hypercardioïde | latéralement ou obliquement dreeière le micro | 30 - 90 cm | sonorisation |
| CGN 99 C/L | cardioïde | derrière le micro seulement | 30 - 60 cm | sonorisation |
| CGN 99 H/L | hypercardioïde | latéralement ou obliquement dreeière le micro | 30 - 90 cm | sonorisation |
| CHM 99 | cardioïde | derrière le micro seulement | 1 - 3 m | sonorisation |
Tableau 1 : Applications des microphones

4 Montage et raccordement
4.1 Introduction
Tous les microphones de la gamme Discreet Acoustics Compact sont des micros électrostatiques nécessitant donc une alimentation (alimentation fantôme). Les microphones sont conçus pour le raccordement à une entrée de micro avec alimentation fantôme (9 à 52 V). Pour le raccordement à une entrée sans alimentation fantôme se reporter au point 4.4.
4.2 Microphones à col-de-cygne CGN 99 ...
Voir Fig. 9 et 12.
- Montez le microphone au moyen du socle de montage optionnel PS 3 F-Lock sur un plateau de table ou bien avec l'adaptateur de pied optionnel SA 60 sur un pied de sol ou de table.
Remarque :
Voir Fig. 10 et 11.
Pour une meilleure immunité aux vibrations, vous pouvez également encastrer le microphone dans la table au moyen du support élastique optionnel H 500 ou H 600.
- Raccordez le microphone à une entrée de micropho-
4 Montage et raccordement

ne avec alimentation fantôme au moyen d'un câble blindé.
-
Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage). Le microphone est alimenté directement par l'alimentation fantôme.
-
Avant de procéder au montage, étirez le câble doucement avec la main, en faisant bien attention de ne pas le vriller ou le couder.
- Fixez un crochet approprié au plafond ou tendez un fil à travers la salle.
- Placez le câble sur le crochet ou le fil de manière à ce que le micro soit suspendu à la hauteur voulue.
- Fixez le câble avec du chatterton.
4.3 Microphone à suspendre CHM 99
Ne fixez jamais le câble au crochet en faisant un nœud! Le câble finirait par se retourner et vous n'arriveriez plus à positionner correctement le micro.
Important!

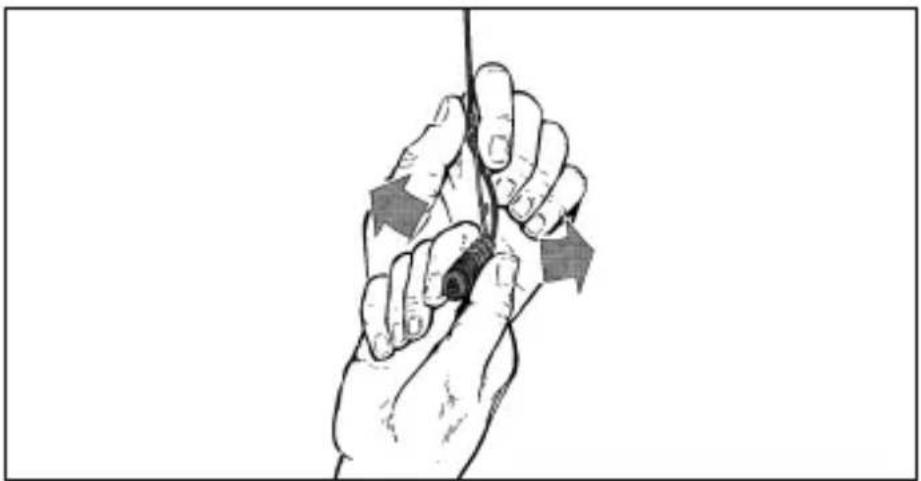

- Maintenez le câble d'une main et tournez le micro avec précautions pour lui faire occuper la position voulue.
Fig. 1 : Orientation du microphone
Voir Fig. 1.
- Le câble du CHM 99 vrille sous l'effet de variations de la température, p.ex. lorsqu'il est exposé à la chaleur de projecteurs.
Remarque :

4 Montage et raccordement
- L'angle de vrillage dépend d'une part de la température ambiante, d'autre part de la longueur du câble. Plus le câble est court, moins le vrillage est important.
- Si vous travaillez avec des projecteurs, allumez-les avant d'orienter le micro.
- Lorsque vous éteindrez les projecteurs, le micro changera d'orientation. Lorsque vous réallumerez les projecteurs il reprendra la position que vous aviez choisie.
4.3.1 Stabilisation du micro
Pour stabiliser le micro :
- Introduisez une ligne de pêcheur (fil de nylon transparent) de la longueur voulue dans l'œillet de la pince du CHM 99.
- Fixez le fil à deux murs opposés de manière à obtenir une traction vers le bas juste suffisante pour maintenir le micro latéralement.
4.3.2 Applications

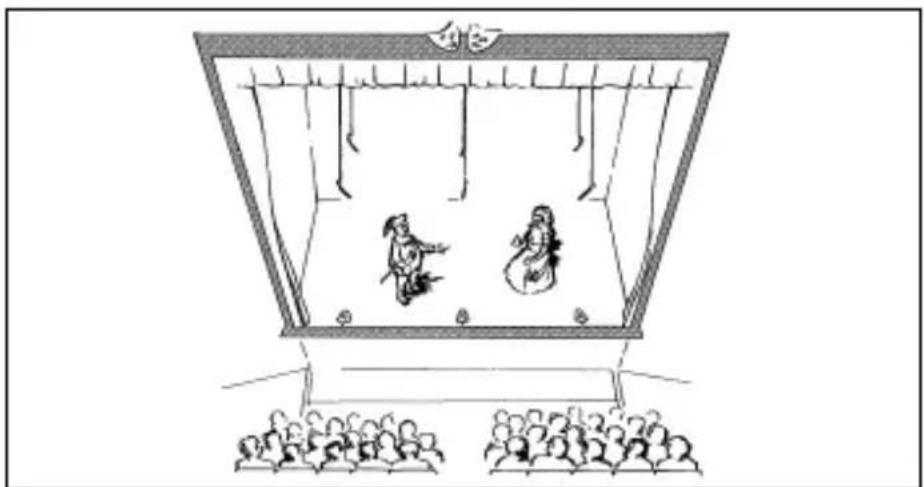

Fig. 2: Sonorisation de théâtre

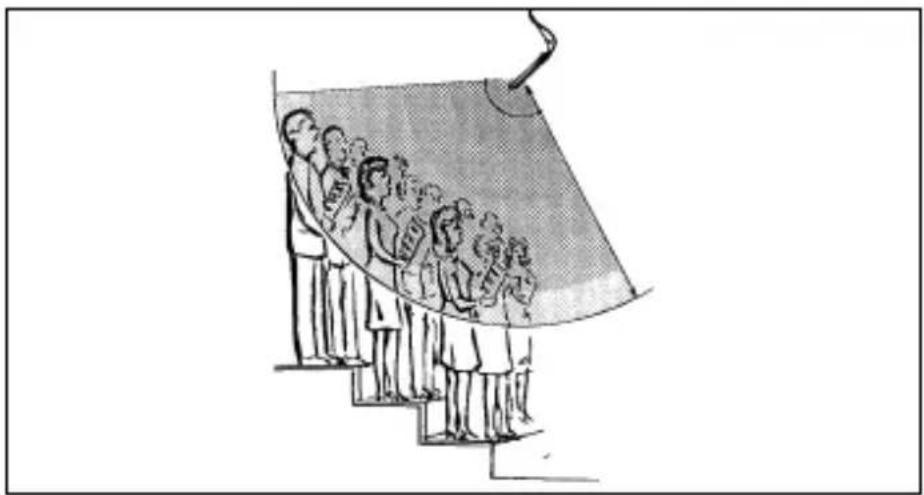

Fig. 3: Enregistrement d'une chorale
- Raccordez le microphone à l'aide d'un câble blindé sur une entrée micro avec alimentation fantôme.
- Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage).
Le microphone est alimenté directement par l'alimentation fantôme.
Si votre table de mixage ne comporte pas d'alimentation fantôme, intercalez une alimentation fantôme entre l'entrée de micro et l'adaptateur DPA. Nous recommandons les modules d'alimentation AKG optionnels B 18.
Il est également possible de faire installer par un technicien qualifié une alimentation fantôme selon IEC 61938 dans des entrées micro symétriques et asymétiques. Cette norme demande sur les fils b.f. une tension positive de 12, 24 ou 48 volts, rapportée au blindage.
4.3.3 Connexion audio
4.4 Alimentation pour entrées sans alimentation fantôme
4.4.1 Entrées symétriques

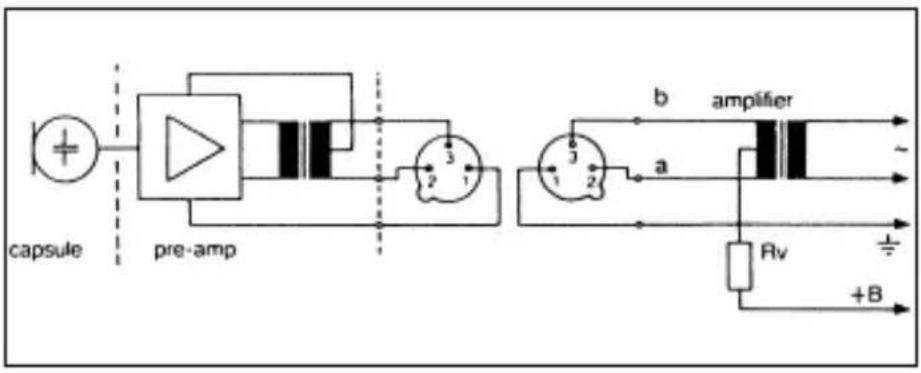

Fig. 4: Schéma pour un transformateur d'entrée avec prise médiane
(circuit flottant)


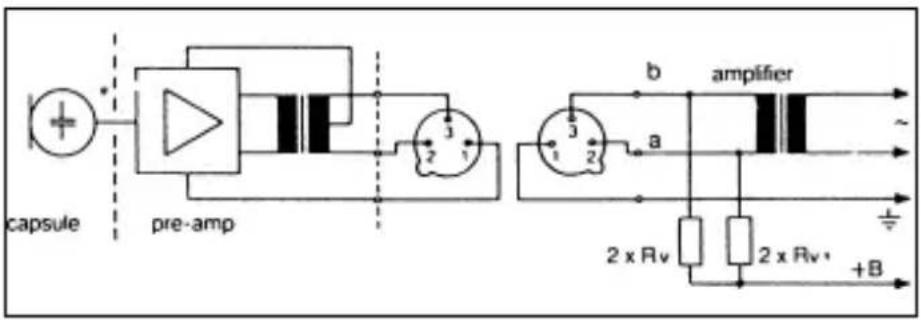

capsule pre-amp b amplifier a 2 x Rv 2 x Rv* +BFig. 5: Schéma pour un transformateur d'entrée sans prise médiane (circuit flottant)

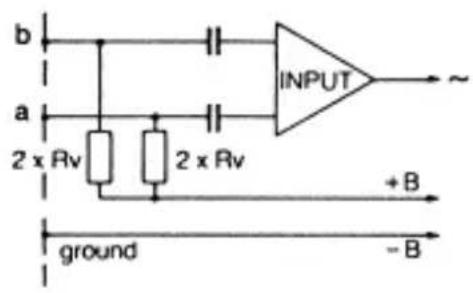

4.4.2 Entrées asymétriques
Fig. 6: Etage d'entrée asymétrique

Si les entrées de la table de mixage sont mises à la terre ou qu'on ne dispose pas de transformateurs d'entrée, il est nécessaire d'insérer des condensateurs ou des transformateurs supplémentaires dans les lignes audio pour protéger l'étage d'entrée d'éventuels courants de fuite.
Vcc Rv 2 x Rv*
| Tableau 2: Valeurs standard pour Rv(ou 2 x Rv) |
| 12 V ±2 V 330 Ω 680 Ω |
| 24 V ±4 V 680 Ω 1,200 Ω |
| 48 V ±4 V 3,300 Ω 6,800 Ω |
* Pour respecter la symétrie, l'écart de tolérance des résistances 2 x Rv ne devra pas dépasser 0,5%.
L'adaptateur fantôme DPA possède un atténuateur de grave neutralisant les parasites à basse fréquence.
4.5 Atténuation du grave
- Extrayez avec PRÉCAUTIONS la carte du boîtier.

- Pour activer l'atténuateur de grave mettez le pontage J1 sur le pair de contacts central sur la carte.

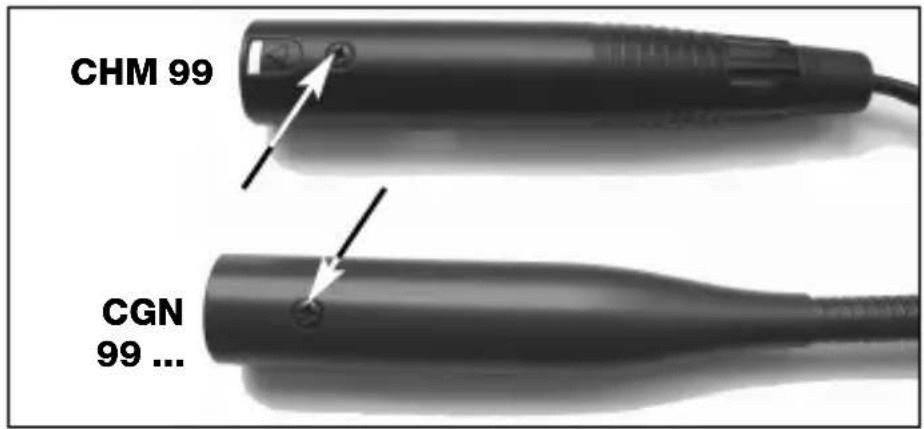

Fig. 7 : Vis de fixation
Voir Fig. 7.

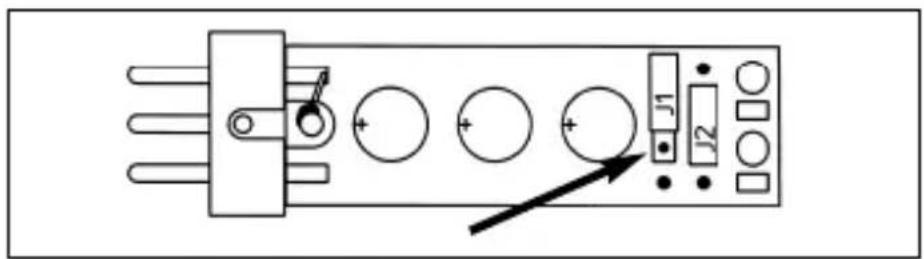

Fig. 8: Carte DPA
Voir Fig. 8.
5 Caractéristiques techniques
| Microphone CGN 99 C/S | CGN 99 H/SCGN 99 C/L CGN | 99 H/L CHM 99 | |
| Fonctionnement microphone | électrostatique à charge permanente | ||
| Directivité cardioïde hypercardioïde cardioïde | |||
| Réponse en fréquence 70-1 | 8.000 Hz 50-19.000 Hz 70-18.000 Hz | ||
| Sensibilité 18 mV/Pa 12 mV | V/Pa 18 mV/Pa -35 dBV* | -38 dBV* | -35 dBV* |
| Pression sonore maxi.(facteur de distorsion de 1%) | 125 dB | 125 dB | 125 dB |
| Niveau de bruit équivalent | <21 dB-A | <21 dB-A | <21 dB-A |
| Rapport signal/bruit(pondération A) | >73 dB | >73 dB | >73 dB |
| Impédance électrique | <600 Ω | <600 Ω | <600 Ω |
| Impédance de chargerecommandée | >2000 Ω | >2000 Ω | >2000 Ω |
| Alimentation | 9-52 V alimentation fantôme selon IEC 61938(adaptateur DPA intégré) | ||
| Consommation | <3 mA | <3 mA | <3 mA |
| Connecteur | XLR-3 | XLR-3 | XLR-3 |
| Finition | noir mat | noir mat | noir mat |
| Dimensions(diam. capsule x longueur) | 13,5 x 380 mm13,5 x 580 mm | 13,5 x 380 mm13,5 x 580 mm | 13,5 x 55 mm |
| Poids net/d’expédition 160 | 480 g 160/480 g170/500 g 170/500 g 20/480 g | ||
| N° réf. | 2965H001102965H00130 | 2965H001202965H00140 | 2965H00150 |
* rapp. à 1 V/Pa
Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à sales@akg.com.

line
| Frequency (Hz) | Current (mA) | | -------------- | ------------ | | 0 | -30 | | 10 | -25 | | 20 | -20 | | 30 | -15 | | 40 | -10 | | 50 | -5 | | 60 | 0 | | 70 | 5 | | 80 | 10 | | 90 | 15 | | 100 | 20 | | 110 | 25 | | 120 | 30 | | 130 | 25 | | 140 | 20 |Réponse en fréquence & diagramme polaire CGN 99 C/S

line
| Time (ms) | Current (mA) | | --------- | ------------ | | 0 | -30 | | 1 | -20 | | 2 | -10 | | 3 | 0 | | 4 | 10 | | 5 | 20 | | 6 | 30 | | 7 | 40 | | 8 | 50 | | 9 | 60 | | 10 | 70 | | 11 | 80 | | 12 | 90 | | 13 | 100 | | 14 | 110 | | 15 | 120 | | 16 | 130 | | 17 | 140 | | 18 | 150 | | 19 | 160 | | 20 | 170 | | 21 | 180 | | 22 | 190 | | 23 | 200 | | 24 | 210 | | 25 | 220 | | 26 | 230 | | 27 | 240 | | 28 | 250 | | 29 | 260 | | 30 | 270 | | 31 | 280 | | 32 | 290 | | 33 | 300 | | 34 | 310 | | 35 | 320 | | 36 | 330 | | 37 | 340 | | 38 | 350 | | 39 | 360 | | 40 | 370 | | 41 | 380 | | 42 | 390 | | 43 | 400 | | 44 | 410 | | 45 | 420 | | 46 | 430 | | 47 | 440 | | 48 | 450 | | 49 | 460 | | 50 | 470 | | 51 | 480 | | 52 | 490 | | 53 | 500 | | 54 | 510 | | 55 | 520 | | 56 | 530 | | 57 | 540 | | 58 | 550 | | 59 | 560 | | 60 | 570 | | 61 | 580 | | 62 | 590 | | 63 | 600 | | 64 | 610 | | 65 | 620 | | 66 | 630 | | 67 | 640 | | 68 | 650 | | 69 | 660 | | 70 | 670 | | 71 | 680 | | 72 | 690 | | 73 | 700 | | 74 | 710 | | 75 | 720 | | 76 | 730 | | 77 | 740 | | 78 | 750 | | 79 | 760 | | 80 | 770 | | 81 | 780 | | 82 | 790 | | 83 | 800 | | 84 | 810 | | 85 | 820 | | 86 | 830 | | 87 | 840 | | 88 | 850 | | 89 | 860 | | 90 | 870 | | 91 | 880 | | 92 | 890 | | 93 | 900 | | 94 | 910 | | 95 | 920 | | 96 | 930 | | 97 | 940 | | 98 | 950 | | 99 | 960 | |100 | -35 |Réponse en fréquence & diagramme polaire CGN 99 H/S

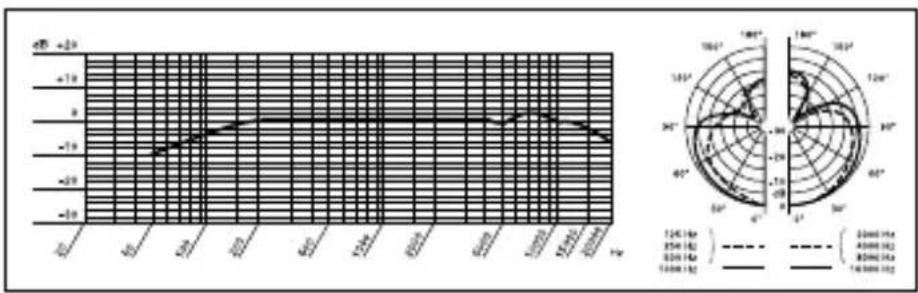

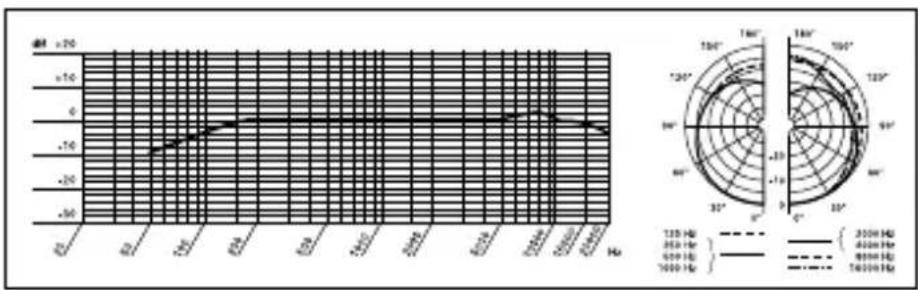

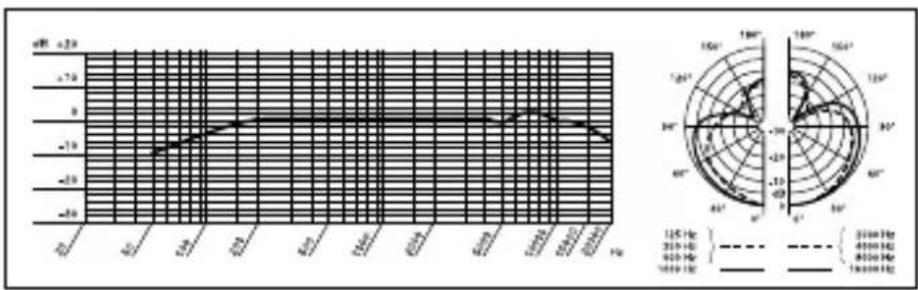

Réponse en fréquence & diagramme polaire CGN 99 C/L

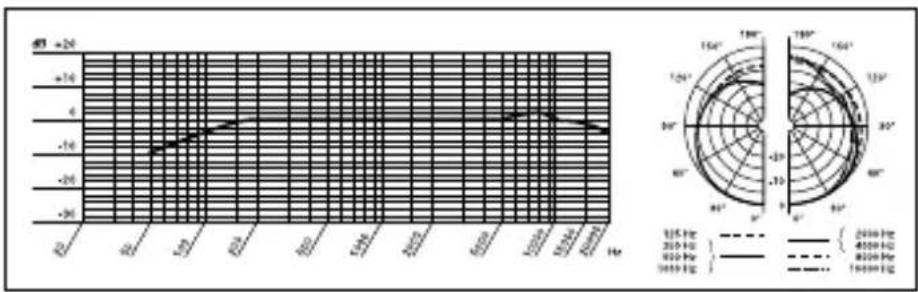

Réponse en fréquence & diagramme polaire CGN 99 H/L

line
| Frequency | Current (mA) | | --------- | ------------ | | 120 Hz | -50 | | 300 Hz | -40 | | 600 Hz | -30 | | 900 Hz | -20 | | 1200 Hz | -10 | | 1600 Hz | 0 |Réponse en fréquence & diagramme polaire CHM 99
