BEDIENUNGSANLEITUNG CGN 99 HL AKG

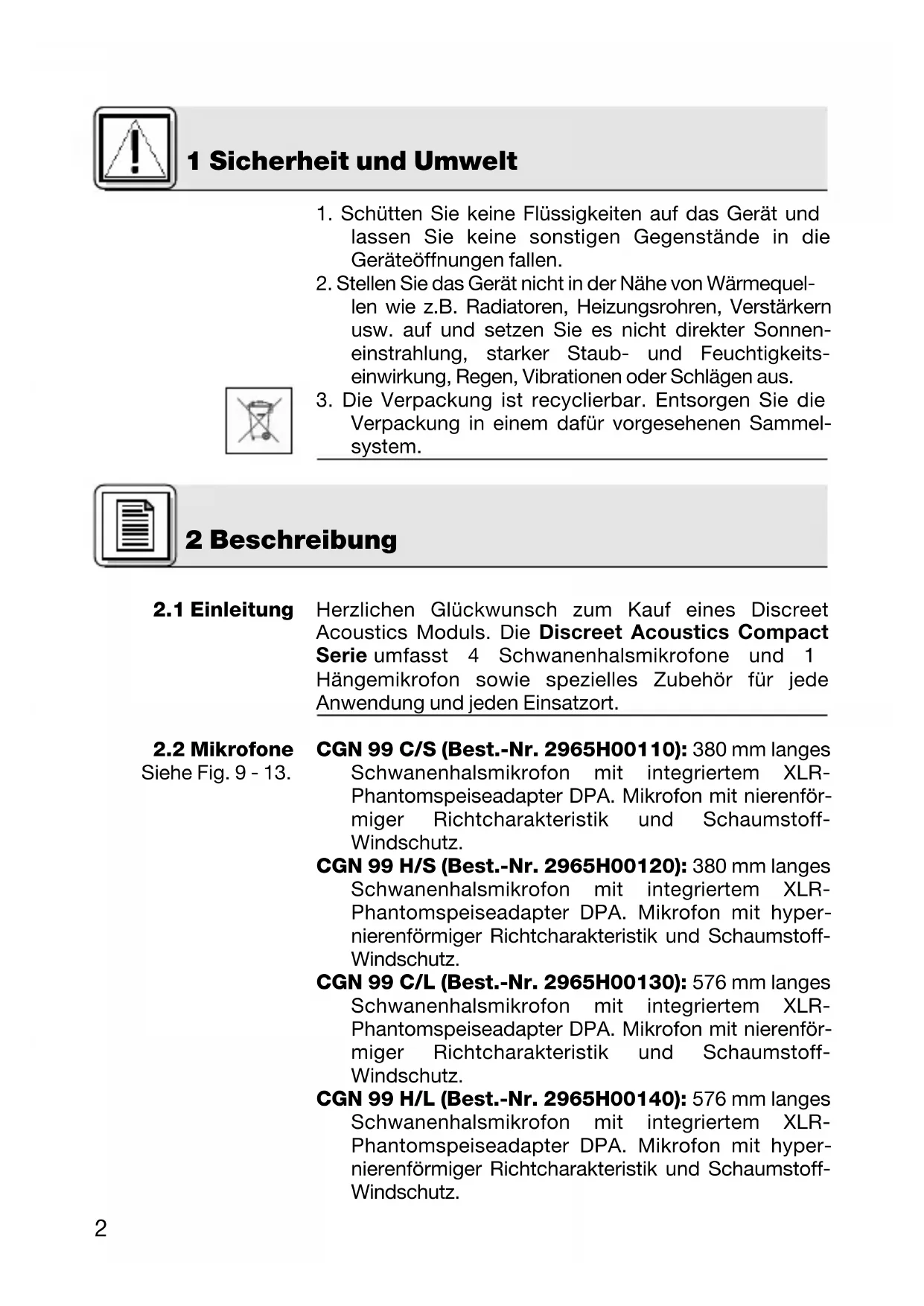

CHM 99 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 12 1 Sicherheit und Umwelt

1. Schütten Sie keine Flüssigkeiten auf das Gerät und

lassen Sie keine sonstigen Gegenstände in die Geräteöffnungen fallen.

2. Stellen Sie das Gerät nicht in der Nähe von Wärmequel-

len wie z.B. Radiatoren, Heizungsrohren, Verstärkern usw. auf und setzen Sie es nicht direkter Sonnen- einstrahlung, starker Staub- und Feuchtigkeits- einwirkung, Regen, Vibrationen oder Schlägen aus.

3. Die Verpackung ist recyclierbar. Entsorgen Sie die

Verpackung in einem dafür vorgesehenen Sammel- system. Herzlichen Glückwunsch zum Kauf eines Discreet Acoustics Moduls. Die Discreet Acoustics Compact Serie umfasst 4 Schwanenhalsmikrofone und 1 Hängemikrofon sowie spezielles Zubehör für jede Anwendung und jeden Einsatzort. CGN 99 C/S (Best.-Nr. 2965H00110): 380 mm langes Schwanenhalsmikrofon mit integriertem XLR- Phantomspeiseadapter DPA. Mikrofon mit nierenför- miger Richtcharakteristik und Schaumstoff- Windschutz. CGN 99 H/S (Best.-Nr. 2965H00120): 380 mm langes Schwanenhalsmikrofon mit integriertem XLR- Phantomspeiseadapter DPA. Mikrofon mit hyper- nierenförmiger Richtcharakteristik und Schaumstoff- Windschutz. CGN 99 C/L (Best.-Nr. 2965H00130): 576 mm langes Schwanenhalsmikrofon mit integriertem XLR- Phantomspeiseadapter DPA. Mikrofon mit nierenför- miger Richtcharakteristik und Schaumstoff- Windschutz. CGN 99 H/L (Best.-Nr. 2965H00140): 576 mm langes Schwanenhalsmikrofon mit integriertem XLR- Phantomspeiseadapter DPA. Mikrofon mit hyper- nierenförmiger Richtcharakteristik und Schaumstoff- Windschutz. 2 Beschreibung 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 23 2 Beschreibung Siehe Fig. 14.

Zubehör Siehe Fig. 9. Siehe Fig. 10. Siehe Fig. 11. Siehe Fig. 12. Siehe Fig. 13. Siehe Tabelle 1. CHM 99 (Best.-Nr. 2965H00150): Hängemikrofon mit Federklemme und 10 m langem Spezialkabel mit XLR-Phantomspeiseadapter DPA. Nierenförmige Richtcharakteristik. Verwenden Sie immer den mitgelieferten Windschutz (außer der Windschutz würde optisch stören). Er schützt das Mikrofon vor Staub und Feuchtigkeit und unterdrückt Pop- und Windgeräusche weitgehend. Batteriespeisegerät B 18 für alle Discreet Acoustics Compact Mikrofone Montagesockel PS3 F-Lock für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99) Elastische Halterung H 500 für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99) Elastische Halterung H 600 für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99) Stativanschluss SA 60 für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99) Tischstative ST 1, ST 45 für alle Discreet Acoustics Compact Schwanenhalsmikrofone (nicht für CHM 99) Bitte beachten Sie, dass der Aufnahmewinkel sowohl den maximalen Besprechungsabstand als auch die abzuneh- mende Fläche beeinflusst. Je kleiner der Aufnahme- winkel (Hyperniere), desto größer die maximale Distanz zwischen Sprecher und Mikrofon, desto kleiner aber die abzunehmende Fläche. Ob Sie ein Nieren- oder Hypernierenmikrofon einsetzen, hängt daher von der jeweiligen Anwendungssituation ab. 3 Mikrofonanwendungen 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 34

halsmikrofone CGN 99 … Siehe Fig. 9 und 12. Hinweis: Siehe Fig. 10 und 11. Alle Mikrofone der Discreet Acoustics Compact Serie sind Kondensatormikrofone und benötigen daher eine Stromversorgung (Phantomspeisung). Die Mikrofone sind für den Anschluss an Mikrofoneingänge mit Phantomspeisung (9 bis 52 V) ausgelegt. Anschluss an Eingänge ohne Phantomspeisung siehe Kapitel 4.4.

1. Montieren Sie das Mikrofon mittels des optionalen

Montagesockels PS 3 F-Lock auf einer Tischplatte oder mit dem optionalen Stativanschluss SA 60 auf einem Boden- oder Tischstativ. Zur besseren Körperschallunterdrückung können Sie das Mikrofon auch mittels der optionalen elastischen Lagerung H 500 oder H 600 in die Tischplatte einbau- en.

2. Schließen Sie das Mikrofon mittels eines geschirmten

Kabels an einen Mikrofoneingang mit Phantomspeisung an. Tabelle 1: Mikrofonanwendungen 3 Mikrofonanwendungen Mikrofon

CHM 99 Richt- charakteristik Niere Hyperniere Niere Hyperniere Niere Lautsprecher- position nur hinter dem Mikrofon seitlich bis schräg hinter dem Mikro- fon nur hinter dem Mikrofon seitlich bis schräg hinter dem Mikro- fon nur hinter dem Mikrofon Besprechungs- abstand

Anwendung Beschallung Beschallung Beschallung Beschallung Beschallung 4 Montage und Anschluss 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 45

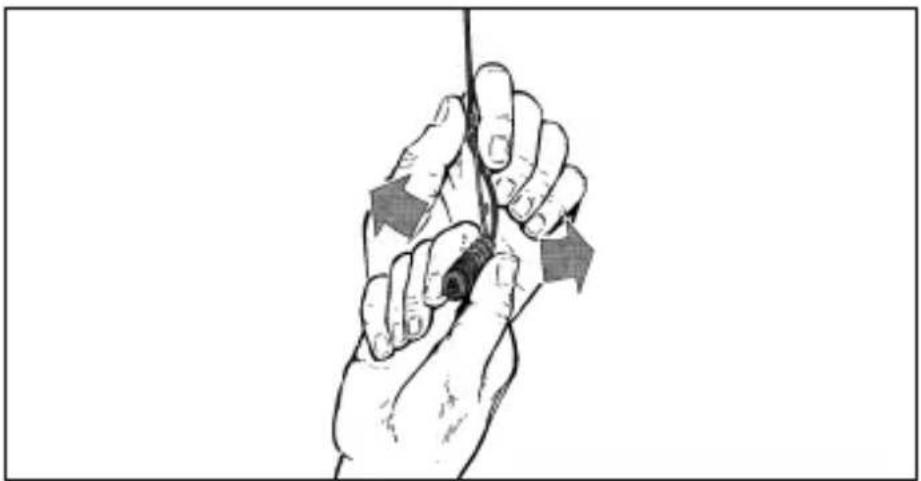

CHM 99 Wichtig! Fig. 1: Ausrichten des Mikrofons Siehe Fig. 1. Hinweis:

3. Wenn die Phantomspeisung Ihres Mischpults schalt-

bar ist, schalten Sie sie ein. (Lesen Sie dazu die Bedienungsanleitung Ihres Mischpults nach.) Das Mikrofon erhält seine Versorgungsspannung direkt aus der Phantomspeisung.

1. Streifen Sie vor der Montage das Kabel leicht mit

der Hand aus. Achten Sie darauf, das Kabel weder zu knicken noch zu verdrehen.

2. Bringen Sie an der Decke einen geeigneten Haken an,

bzw. spannen Sie eine Leine quer durch den Raum.

3. Legen Sie das Kabel so über den Haken, bzw. die

Leine, dass das Mikrofon in der gewünschten Höhe hängt.

4. Fixieren Sie das Kabel mit Isolierband.

Befestigen Sie das Kabel auf keinen Fall mit einem Knoten am Haken! Dadurch würde sich das Kabel mit der Zeit verdrehen und das Mikrofon wäre in der Folge nicht mehr positionierbar.

5. Halten Sie das Kabel mit einer Hand fest und drehen

Sie das Mikrofon vorsichtig in die gewünschte Position.

• Das Kabel des CHM 99 verdreht sich bei Temperaturschwankungen, z.B. durch die Wärme von Scheinwerfern.

• Der Verdrehungswinkel hängt sowohl von der 4 Montage und Anschluss 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 56

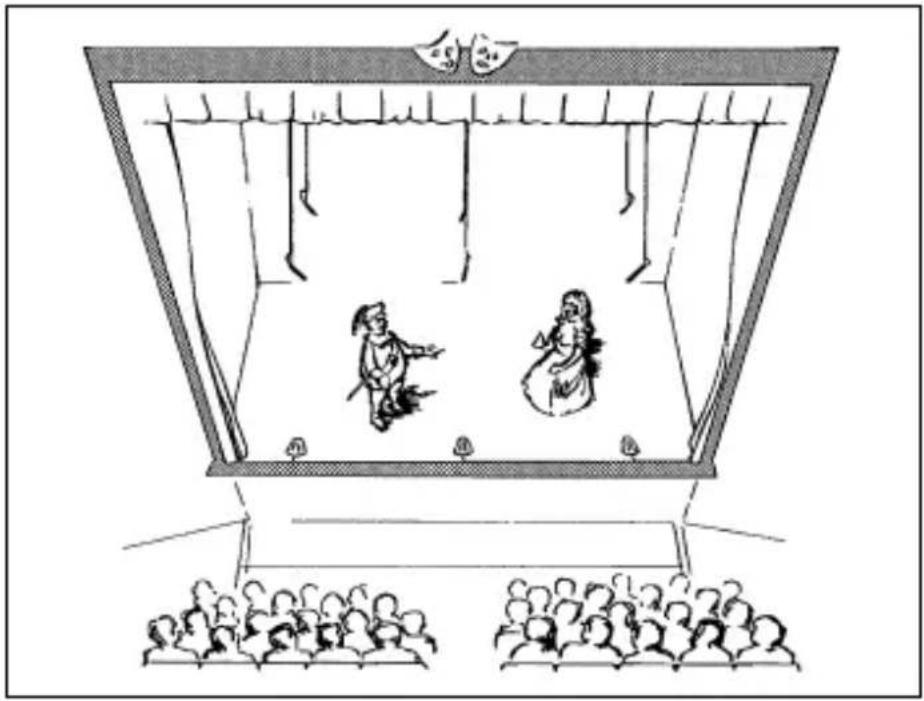

hinweise Fig.2: Theater- beschallung Umgebungstemperatur als auch von der Länge des Kabels ab. Je kürzer das Kabel, umso geringer die Verdrehung.

• Wenn Sie mit Scheinwerfern arbeiten, schalten Sie diese ein, bevor Sie das Mikrofon ausrichten.

• Nach dem Ausschalten der Scheinwerfer wird sich das Mikrofon verdrehen. Wenn Sie die Scheinwerfer wieder einschalten, dreht sich das Mikrofon in die selbe Position zurück, die Sie vorher eingestellt haben. Um die Mikrofonposition zu stabilisieren,

1. Fädeln Sie eine Angelschnur (durchsichtige

Nylonleine) entsprechender Länge durch die Öse an der Federklemme des CHM 99.

2. Befestigen Sie die Angelschnur so an zwei gegen-

überliegenden Wänden, dass die Angelschnur gerade genug Zug nach unten ausübt, um das Mikrofon seit- lich zu fixieren. 4 Montage und Anschluss 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 64 Montage und Anschluss

gung bei Eingängen ohne Phantomspeisung

1. Schließen Sie das Mikrofon mittels eines geschirmten

Kabels an einen Mikrofoneingang mit Phantomspeisung an.

2. Wenn die Phantomspeisung Ihres Mischpults schalt-

bar ist, schalten Sie sie ein. (Lesen Sie dazu die Bedienungsanleitung Ihres Mischpults nach.) Das Mikrofon erhält seine Versorgungsspannung direkt aus der Phantomspeisung. Wenn Ihr Mischpult keine Phantomspeisung besitzt, schalten Sie ein Phantomspeisegerät zwischen Mikro- foneingang und Phantomspeiseadapter DPA. Wir empfehlen das optionale AKG-Speisegerät B 18. Es ist aber auch möglich, symmetrische und asymmetri- sche Mikrofoneingänge mit Phantomspeisung nach IEC 61938 durch einen qualifizierten Techniker nachrüs- ten zu lassen. Diese Norm schreibt eine positive Spannung von 12, 24 oder 48 Volt an den NF-Leitungen gegen die Kabelabschirmung vor. 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 74 Montage und Anschluss

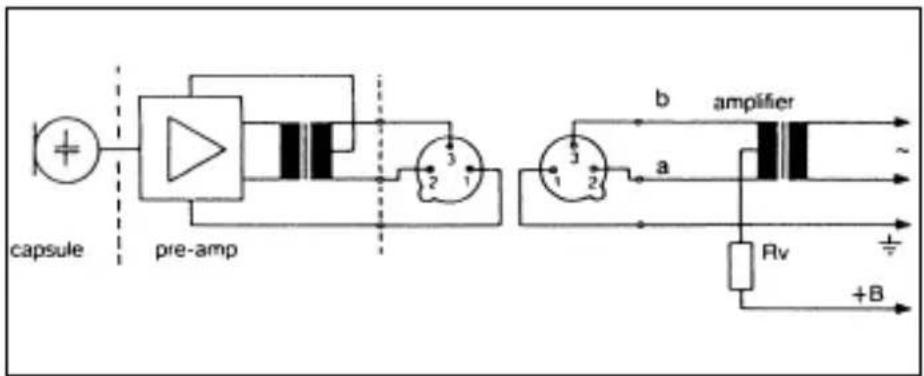

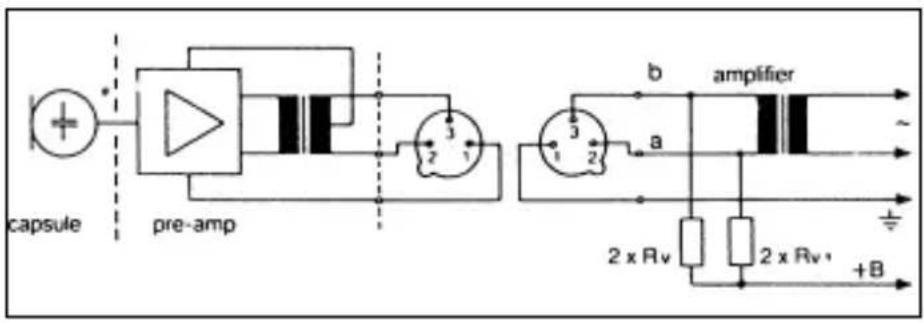

Symmetrische Eingänge Fig. 4: Schaltung mit Eingangsübertrager mit Mitten- anzapfung (erdfrei) Fig. 5: Schaltung mit Eingangsübertrager ohne Mitten- anzapfung (erdfrei)

Asymmetrische Eingänge Fig. 6: Asymmetri- sche Eingangsstufe Sind die Mischpulteingänge geerdet oder keine Eingangsübertrager vorhanden, müssen Sie entweder Kondensatoren oder zusätzliche Transformatoren in die NF-Leitungen einfügen, um eine Beeinträchtigung der Eingangsstufe durch Leckströme zu verhindern. 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:52 Uhr Seite 84 Montage und Anschluss

Tabelle 2: Normwerte für Rv (bzw. 2xRv)

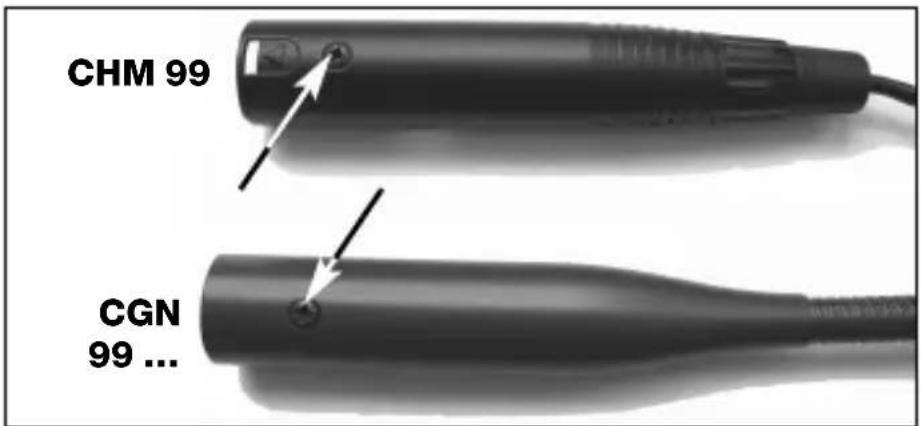

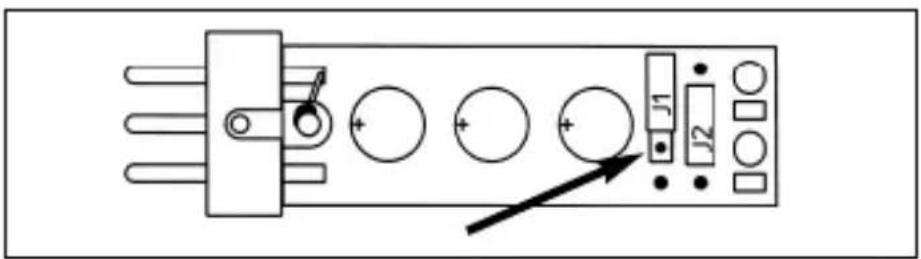

abschwächung Fig. 7: Befestigungs- schraube Siehe Fig. 7. Fig. 8: Print DPA Siehe Fig. 8. U= Rv 2 x Rv* 12V ±2V 330 Ω 680 Ω 24V ±2V 680 Ω 1200 Ω 48V ±4V 3300 Ω 6800 Ω

• Die Widerstände 2xRv dürfen aus Gründen der Symmetrie max. 0,5% Toleranz aufweisen. Der Phantomspeiseadapter DPA ist mit einer Bass- abschwächung zur Unterdrückung tieffrequenter Störgeräusche ausgestattet.

1. Lösen Sie die Befestigungsschraube am Mikrofon

bzw. Phantomspeiseadapter DPA.

2. Ziehen Sie den Print VORSICHTIG aus dem Gehäuse

3. Zum Aktivieren der Bassabschwächung stecken Sie

die Drahtbrücke J1 in das mittlere Kontaktpaar am Print ein. CHM 99 CGN 99 … 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 910 5 Technische Daten Mikrofon CGN 99 C/S CGN 99 H/S CGN 99 C/L CGN 99 H/L CHM 99 Arbeitsweise Kondensatormikrofon mit Permanentladung Richtcharakteristik Niere Hyperniere Niere Übertragungsbereich 70-18.000 Hz 50-19.000 Hz 70-18.000 Hz Empfindlichkeit 18 mV/Pa 12 mV/Pa 18 mV/Pa -35 dBV* -38 dBV* -35 dBV* Grenzschalldruckpegel (k = 1%) 125 dB 125 dB 125 dB Äquivalent- schalldruckpegel <21 dB-A <21 dB-A <21 dB-A Signal/Rauschabstand (A-bew.) >73 dB >73 dB >73 dB Elektrische Impedanz <600 Ω <600 Ω <600 Ω Empfohlene Lastimpedanz >2000 Ω >2000 Ω >2000 Ω Stromversorgung 9-52 V Phantomspeisung nach IEC 61938 (Adapter DPA integriert) Stromaufnahme <3 mA <3 mA <3 mA Anschlussstecker XLR-3 XLR-3 XLR-3 Oberfläche schwarz matt schwarz matt schwarz matt Abmessungen 13,5 x 380 mm 13,5 x 380 mm (Kapseldurchmesser x l) 13,5 x 580 mm 13,5 x 580 mm 13,5 x 55 mm Netto-/Bruttogewicht 160/480 g 160/480 g 170/500 g 170/500 g 20/480 g Bestellnummer 2965H00110 2965H00120 2965H00130 2965H00140 2965H00150

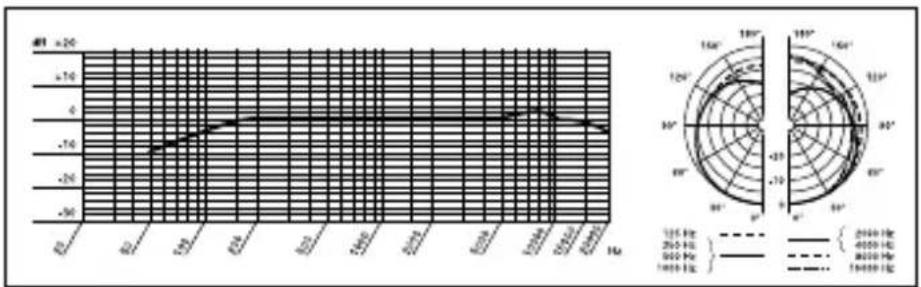

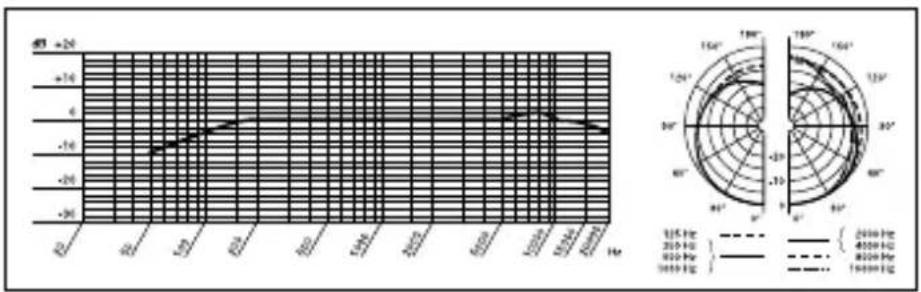

• bezogen auf 1 V/Pa Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern. 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 1011 Frequenzgang & Polardiagramm

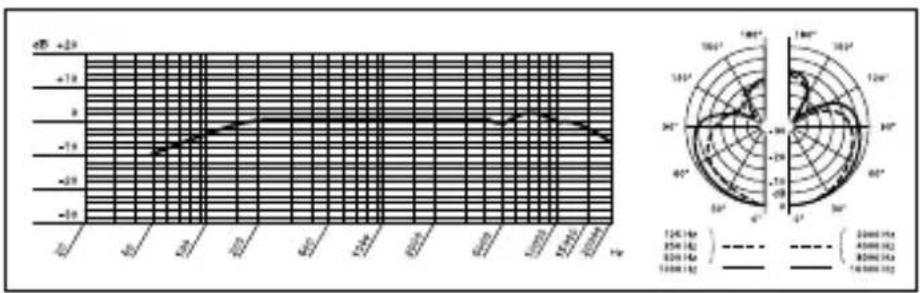

Frequenzgang & Polardiagramm

Frequenzgang & Polardiagramm

Frequenzgang & Polardiagramm

Frequenzgang & Polardiagramm CHM 99 5 Technische Daten 4457_09_AKG_BDA_GN-Compact_ps 10.09.2009 11:53 Uhr Seite 1112
