MANUAL DE USUARIO CGN 99 HL AKG

Antes de utilizar el equipo, lea por favor el manual!

INSTRUÇÕES DE USO......p. 52

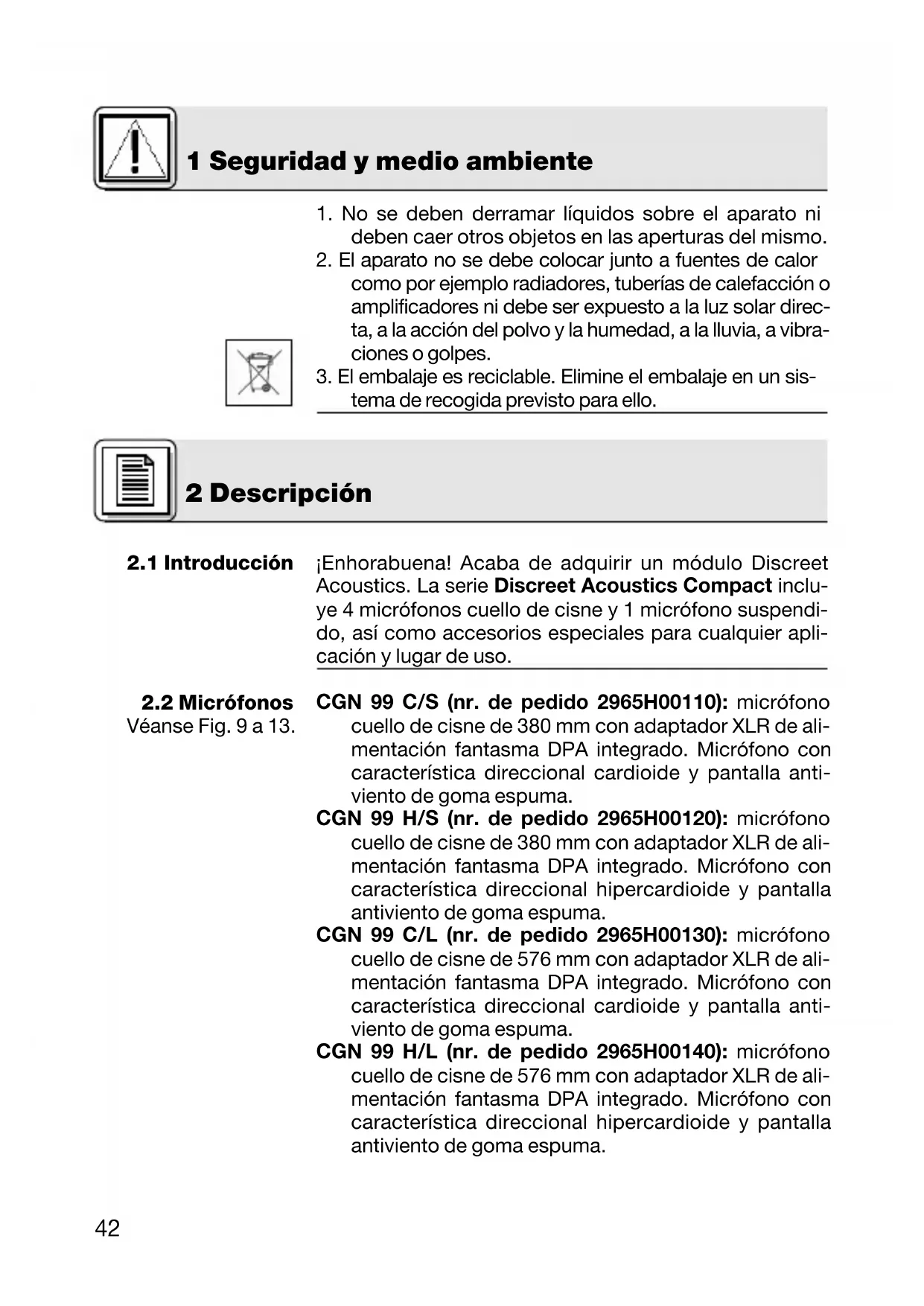

1 Seguridad y medio ambiente

1. No se deben derramar líquidos sobre el aparato ni deben caer otros objetos en las aperturas del mismo.
2. El aparato no se debe colocar junto a fuentes de calor como por ejemplo radiadores, tuberías de calefacción o amplificadores ni debe ser expuesto a la luz solar directa, a la acción del polvo y la humedad, a la lluvia, a vibraciones o golpes.
3. El embalaje es reciclable. Elimine el embalaje en un sistema de recogida previsto para ello.

2 Descripción

2.1 Introducción

¡Enhorabuena! Acaba de adquirir un módulo Discreet Acoustics. La serie Discreet Acoustics Compact incluye 4 micrófonos cuello de cisne y 1 micrófono suspendido, así como accesorios especiales para cualquier aplicación y lugar de uso.

2.2 Micrófonos Véanse Fig. 9 a 13.

CGN 99 C/S (nr. de pedido 2965H00110): micrófono cuello de cisne de 380 mm con adaptador XLR de alimentación fantasma DPA integrado. Micrófono con característica direccional cardioide y pantalla anti-viento de goma espuma.

CGN 99 H/S (nr. de pedido 2965H00120): micrófono cuello de cisne de 380 mm con adaptador XLR de alimentación fantasma DPA integrado. Micrófono con característica direccional hipercardioide y pantalla antiviento de goma espuma.

CGN 99 C/L (nr. de pedido 2965H00130): micrófono cuello de cisne de 576 mm con adaptador XLR de alimentación fantasma DPA integrado. Micrófono con característica direccional cardioide y pantalla anti-viento de goma espuma.

CGN 99 H/L (nr. de pedido 2965H00140): micrófono cuello de cisne de 576 mm con adaptador XLR de alimentación fantasma DPA integrado. Micrófono con característica direccional hipercardioide y pantalla antiviento de goma espuma.

CHM 99 (nr. de pedido 2965H00150): micrófono suspendido con borne elástico y cable especial de 10 m de largo con adaptador XLR de alimentación fantasma DPA integrado. Característica direccional cardioide.

Véase Fig. 14.

Utilice siempre la pantalla antiviento suministrada (a no ser que moleste visualmente). Protege el micrófono contra polvo y humedad y reprime ruidos pop y de viento.

2.3 Pantalla antiviento (2965Z2001)

Alimentador de batería B 18 para todos los micrófonos Discreet Acoustics Compact.

2.4 Accesorios recomendados Véase Fig. 9.

Soporte de montaje PS3 F-Lock para todos los micrófonos cuello de cisne Discreet Acoustics Compact (pero no para el CHM 99).

Véase Fig. 10.

Sujeción elástica H 500 para todos los micrófonos cue- llo de cisne Discreet Acoustics Compact (pero no para el CHM 99).

Véase Fig. 11.

Apoyo elástico H 600 para todos los micrófonos cuello de cisne Discreet Acoustics Compact (pero no para el CHM 99).

Véase Fig. 12.

Adaptador de soporte SA 60 para todos los micrófonos cuello de cisne Discreet Acoustics Compact (pero no para el CHM 99).

Véase Fig. 13.

Trípodes de mesa ST 1, ST 45 para todos los micrófonos cuello de cisne Discreet Acoustics Compact (pero no para el CHM 99).

3 Aplicaciones de los micrófonos

Tenga en cuenta que el ángulo de grabación influye tanto sobre la distancia máxima del locutor como la superficie a cubrir. Cuanto menor sea el ángulo de grabación (hipercardioide) tanto mayor es la distancia máxima entre el locutor y el micrófono, pero tanto menor la superficie a cubrir.

Si es mejor utilizar un micrófono cardioide od hipercardioide depende de la situación de aplicación correspondiente.

Véase Cuadro 1.

3 Aplicaciones de los micrófonos

Micrófono	Característica direccional	Posición de los altavoces	Distancia del locutor para el micrófono	Aplicación
CGN 99 C/S	cardioide	sólo detrás del micrófono	30 - 60 cm	sonorización
CGN 99 H/S	hipercardioide	lateralmente o diagonalmente detrás del micrófono	30 - 90 cm	sonorización
CGN 99 C/L	cardioide	sólo detrás del micrófono	30 - 60 cm	sonorización
CGN 99 H/L	hipercardioide	lateralmente o diagonalmente detrás del micrófono	30 - 90 cm	sonorización
CHM 99	cardioide	sólo detrás del micrófono	1 - 3 m	sonorización

Cuadro 1: Aplicaciones de los micrófonos

4 Montaje y conexión

4.1 Introducción

Todos los micrófonos de la serie modular Discreet Acoustics Compact son micrófonos de condensador y requieren por lo tanto una alimentación de corriente (alimentación fantasma). Los micrófonos pueden ser conectados a entradas de micrófono con alimentación fantasma (9 a 52 V). Conexión a entradas sin alimentación fantasma véase capítulo 4.4.

4.2 Micrófonos cuello de cisne

CGN 99 ...

Véanse Figs. 9 y 12.

1. Monte el micrófono mediante el soporte de montaje opcional PS 3 F-Lock en el tablero de la mesa o mediante el adaptador de soporte opcional SA 60 en un trípode de suelo o de mesa.

Nota:

Véanse Figs. 10 y 11.

Para una mejor supresión del ruido vibracional Vd. puede montar el micrófono en el tablero de la mesa utilizando el apoyo elástico H 500 o H 600.

1. Conecte el módulo de montaje a una entrada de micrófono con alimentación fantasma por medio de un cable blindado.

2. Si la alimentación fantasma de su pupitre mezclador es conmutable, conéctela. (Véase el capítulo correspondiente en el manual de instrucciones de su pupitre mezclador.) El micrófono recibe su tensión de alimentación directamente de la alimentación fantasma.

3. Antes de proceder al montaje alise ligeramente el cable con la mano. Tenga cuidado de no doblar ni torcer el cable.

4. Coloque un gancho adecuado en el techo o tenda una cuerda a través de la sala.
5. Coloque el cable en el gancho o la cuerda de tal manera que el micrófono quede colgado a la altura deseada.
6. Fije el cable con cinta aislante. El cable ya no se puede torcer.

4.3 Micrófono suspendido CHM 99

En ningún caso debe Vd. fijar el cable en el gancho con un nudo. En tal caso el cable acabaría torciéndose y ya no será posible posicionar con exactitud el micrófono.

¡Importante!

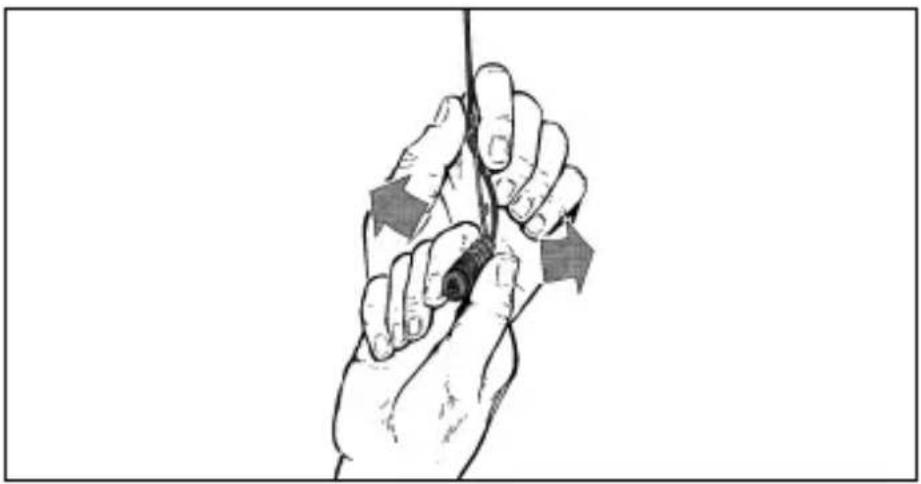

1. Sujete el cable con la mano y gire el micrófono con cuidado hasta que consiga la posición deseada.

Fig. 1: Orientación del micrófono

Véase Fig. 1.

• El cable del CHM 99 se tuerce por oscilaciones de temperatura, p.ej. con el calor de proyectores.
• El ángulo de torsión depende tanto de la temperatura

Nota:

4 Montaje y conexión

ambiente como de la longitud del cable. Cuanto más corto es el cable, tanto menor es la torsión.

• Si trabaja con proyectores, enciéndalos antes de orientar el micrófono.
• Después de apagar los proyectores, el micrófono se va a torcer. Al volver a encender los proyectores, el micrófono volverá a la misma posición en que lo había orientado antes.

4.3.1 Estabilizar el micrófono

Para estabilizar el micrófono,

1. Enhebre un sedal de longitud apropiada (cordel de nylón transparente) por el ojete en el borne elástico del CHM 99.
2. Fije el sedal en dos paredes opuestas de manera que el sedal tire lo suficiente hacia abajo para fijar lateralmente el micrófono.

4.3.2 Aplicaciones

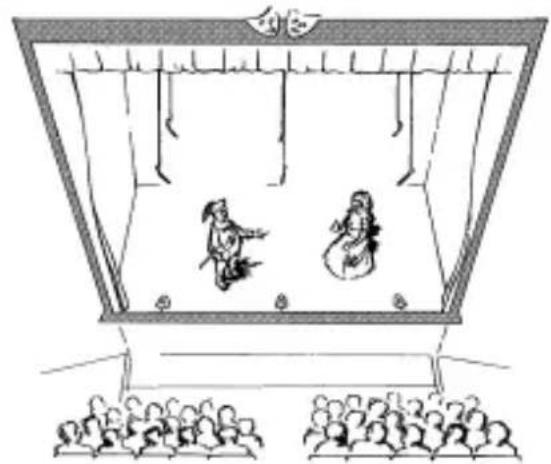

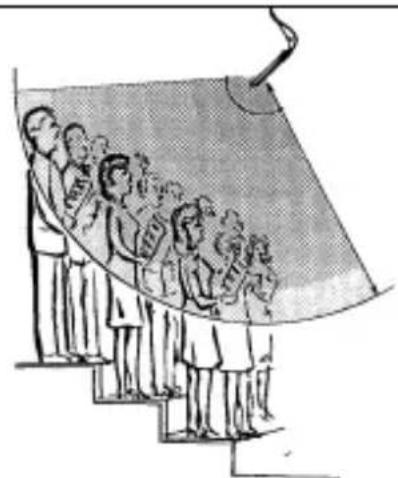

Fig. 2: Sonorización de un teatro

1. Conecte el micrófono a una entrada de micrófono con alimentación fantasma por medio de un cable blindado.
2. Si la alimentación fantasma de su pupitre mezclador es conmutable, conéctela. (Véase el capítulo correspondiente en el manual de instrucciones de su pupitre mezclador.)

El micrófono recibe su tensión de alimentación directamente de la alimentación fantasma.

Si su pupitre mezclador no dispone de una alimentación fantasma Vd. debe interconectar un alimentador fantasma entre la entrada de micrófono y el adaptador de alimentación fantasma DPA. Recomendamos los alimentadores opcionales AKG B 18.

También es posible incorporar posteriormente una alimentación fantasma según IEC 61938 en entradas de micrófono balanceadas y no balanceadas lo que debe hacer un técnico cualificado. Esta norma prescribe una tensión positiva de 12, 24 o 48 V en las líneas audio frente al apantallamiento del cable.

4.4 Alimentación de corriente en el caso de entradas sin alimentación fantasma

4.4.1 Entradas balanceadas

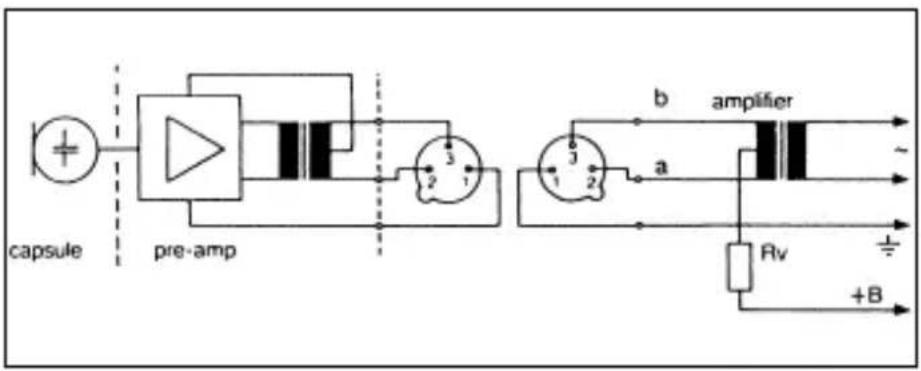

Fig. 4: Circuito con transformador de entrada con toma central (aislado de tierra)

capsule pre-amp b amplifier a 2 x Rv 2 x Rv+ +B

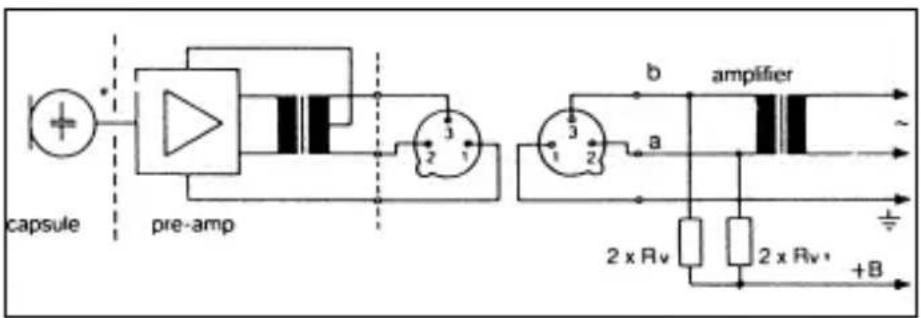

Fig. 5: Circuito con transformador de entrada sin toma central (aislado de tierra)

4.4.2 Entradas no balanceadas

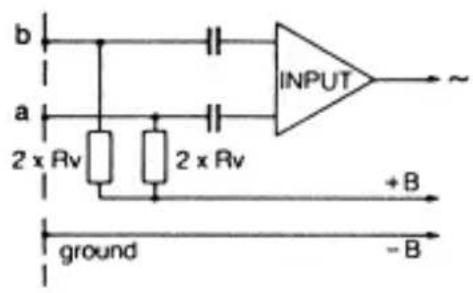

Fig. 6: Etapa de entrada no balanceada

Si las entradas de su pupitre mezclador tienen toma de tierra o si no están incorporados transformadores de entrada, Vd. tiene que incorporar condensadores o transformadores adicionales en las líneas audio para evitar perturbaciones de la etapa de entrada por corrientes de fuga.

Vcc Rv 2 x Rv*

Cuadro 2: Valores normalizados para Rv (o 2 x Rv)

12 V ±2 V 330 Ω 680 Ω

24 V ±2 V 680 Ω 1200 Ω

48 V ±2 V 3300 Ω 6800 WΩ

* Por razones de simetría las resistencias 2 x Rv pueden divergir como máximo en un 0,5 %.

El adaptador de alimentación fantasma DPA está provisto de una atenuación de los bajos para suprimir perturbaciones de baja frecuencia.

4.5 Atenuación de bajos

CHM 99 CGN 99 ...

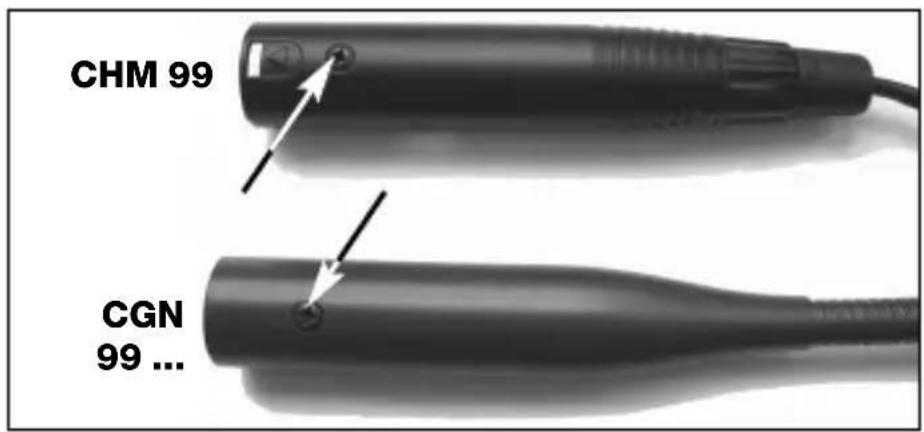

Fig. 7: Tornillo de sujeción

1. Suelte el tornillo de sujeción en el micrófono o en el adaptador de alimentación fantasma DPA, respectivamente.
2. Retirar CON MUCHO CUIDADO el circuito impreso de la caja.

Véase Fig. 7.

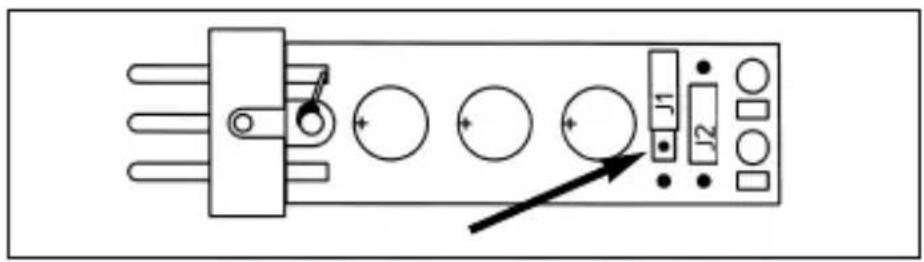

1. Para activar la atenuación de los bajos enchufe el puente alámbrico J1 en el par de contactos central del circuito impreso.

Véase Fig. 8.

Micrófono CGN 99 C/S CGN 99 H/SCGN 99 C/L CGN 99 H/L CHM 99
Modo de funcionamiento micrófono de condensador con carga permanente
Característica direccional cardioide hipercardioide cardioide
Gama de frecuencia 70-18.000 Hz 50-19.000 Hz 70-18.000 Hz
Sensibilidad 18 mV/Pa 12 mV/Pa 18 mV/Pa -35 dBV*		-38 dBV*	-35 dBV*
Presión sonora límite(factor de distorsión: 1%)	125 dB	125 dB	125 dB
Nivel de ruido equivalente	<21 dB-A	<21 dB-A	<21 dB-A
Relación señal/ruido(ponderación A)	>73 dB	>73 dB	>73 dB
Impedancia eléctrica	<600 Ω	<600 Ω	<600 Ω
Impedancia de cargarecomendada	>2000 Ω	>2000 Ω	>2000 Ω
Alimentación	9-52 V alimentación fantasma según IEC 61938(adaptador DPA integrado)
Toma de corriente	<3 mA	<3 mA	<3 mA
Conector	XLR-3	XLR-3	XLR-3
Superficie	negro opaco negro opaco negro opaco
Dimensiones(diam. cápsula x longitud)	13,5 x 380 mm13,5 x 580 mm	13,5 x 380 mm13,5 x 580 mm	13,5 x 55 mm
Peso neto/bruto	160/480 g 160/480 g170/500 g 170/500 g 20/480 g
Número de pedido	2965H001102965H00130	2965H001202965H00140	2965H00150

* relativo a 1 V/Pa

Este aparato corresponde a las normas citadas en la declaración de conformidad. Esta última está disponible en el sitio http://www.akg.com o puede ser solicitada al correo electrónico [e-mail].

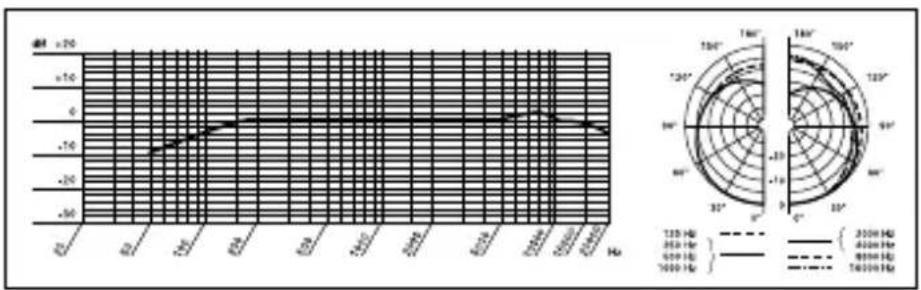

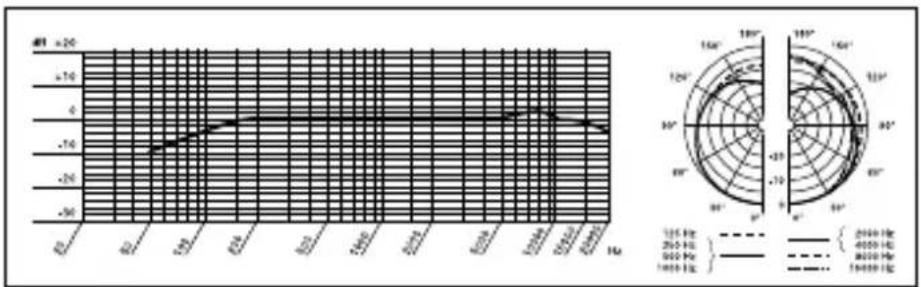

Respuesta de frecuencia & diagrama polar CGN 99 C/S

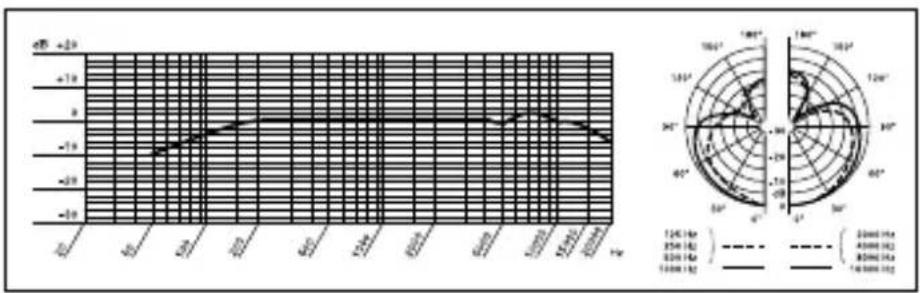

Respuesta de frecuencia & diagrama polar CGN 99 H/S

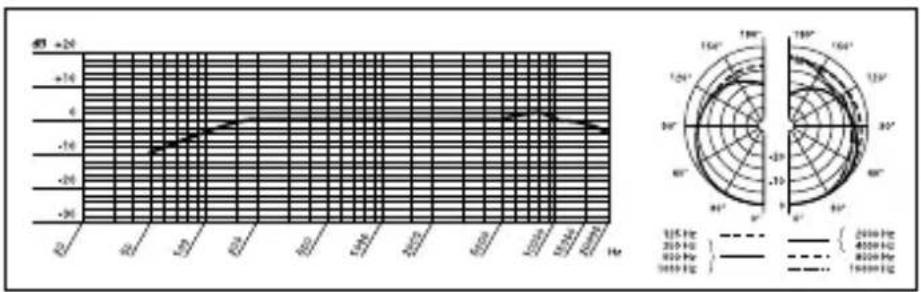

Respuesta de frecuencia & diagrama polar CGN 99 C/L

Respuesta de frecuencia & diagrama polar CGN 99 H/L

Respuesta de frecuencia & diagrama polar CHM 99
