MODE D'EMPLOI PRG486GDH THERMADOR

Pour les cuisinières de gaz

Thermador Professional® PRO-HARMONY™

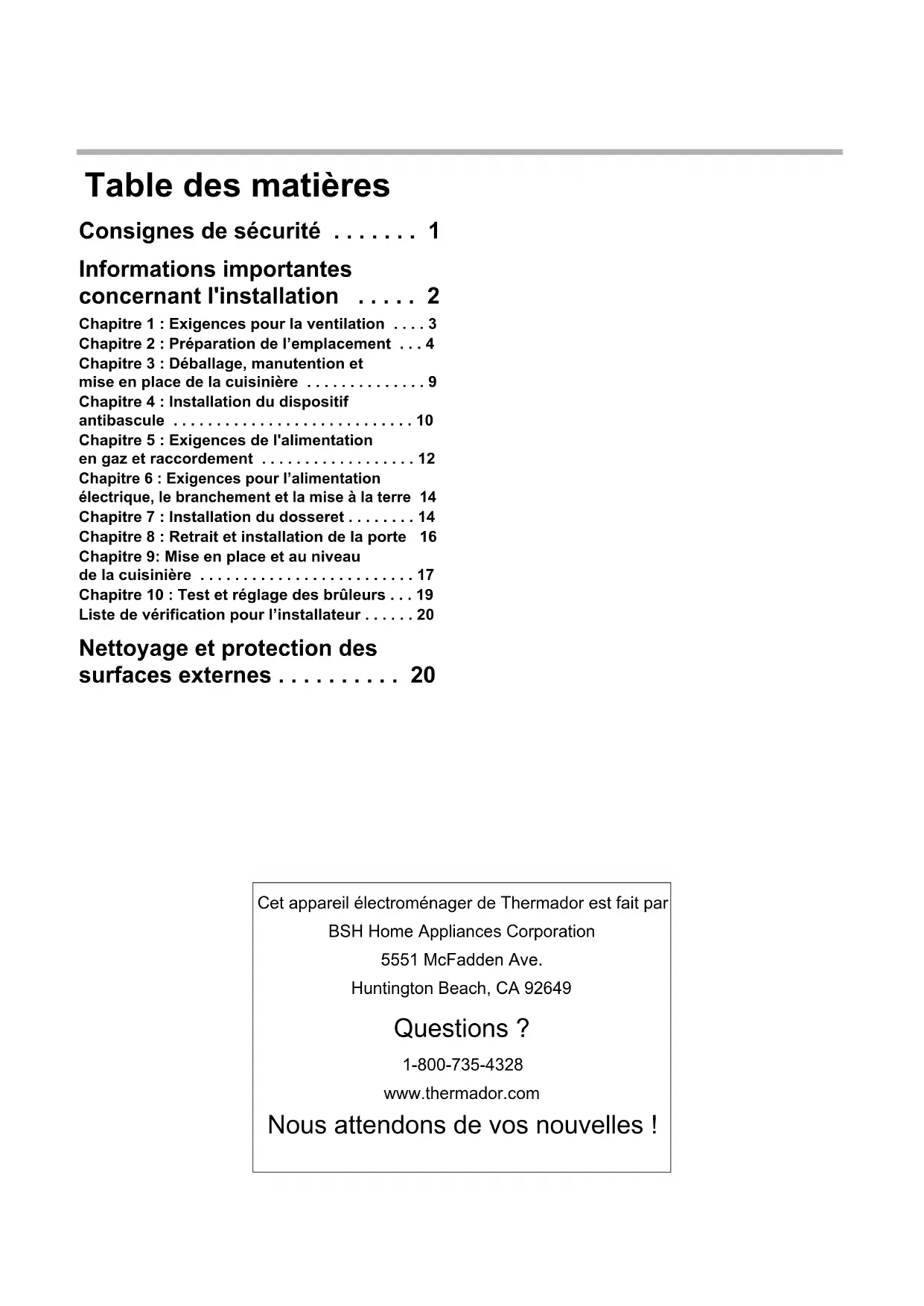

Consignes de sécurité 1

Informations importantes concernant l'installation ........................... 2

Chapitre 1 : Exigences pour la ventilation . . . 3

Chapitre 2: Préparation de l'emplacement . . . 4

Chapitre 3: Deballage, manutention et mise en place de la cuisine ... 9

Chapitre 4: Installation du dispositif antibascule 10

Chapitre 5: Exigences de l'alimentation en gaz et raccordement 12

Chapitre 6: Exigences pour l'alimentation electrique, le branchement et la mise à la terre 14

Chapitre 7: Installation du dosseret 14

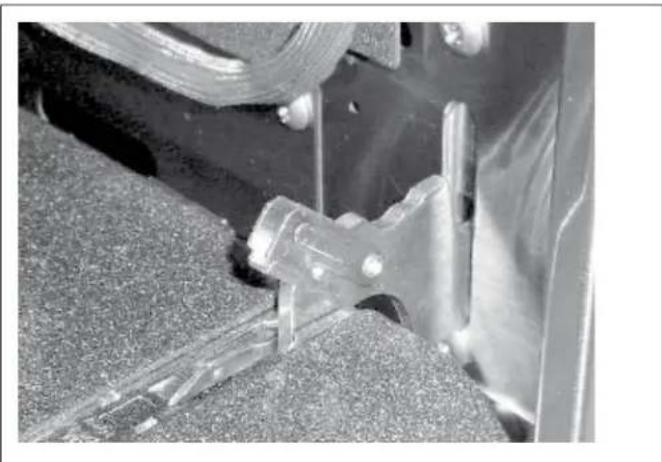

Chapitre 8: Retrait et installation de la porte 16

Chapitre 9: Mise en place et au niveau de la cuisine ... 17

Chapitre 10: Test et réglage des brûleurs . . . 19

Listede Verification pour Iinstallateur . 20

Nettoyage et protection des surfaces externes 20

Cet apparéil électroménager de Thermador est fait par

BSH Home Appliances Corporation

5551 McFadden Ave.

Nous attendons de vos nouvelles!

Consignes de sécurité

Consignes de sécurité importantes

VEUILLEZ LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL

APPROVÉ POUR TOUT APPAREIL RÉSIDENTIEL

POUR UTILISATION RÉSIDENTIELLE SEULEMENT

IMPORTANT: Conserve ces instructions pour l'inspecteur local de la compétie de gaz.

INSTALLATEUR : Veuillez laisser ces instructions

d'installation avec l'appareil pour le propriétaire.

PROPRIÉTAIRE : Veuillez conserver ces instructions pour consultation ultérieure.

AVERTISSEMENT :

Coupez l'électricité avec d'installer l'appareil. Avant de remettre l'électricité, assurez-vous que toutes les commandes sont à la position OFF.

Important :

Les réglementations locales varient. L'installation, les raccordements au gaz et les mises à la terre doivent être conformes à toutes les réglementations applicables.

AVERTISSEMENT :

L'information fournie dans le present manuel doit etre rigoureusement suivie, sous risque d'incendie ou d'explosion susceptible d'entraigner des

-- Ne stockez pas et n'utilisez pas d'essence ou autres produits inflammables à proximé de l'appareil.

-- SI VOUS DETECTEZUNE ODEUR DE GAZ

• N'allumez:aún appareil.
• Ne touchez pas aux interrupteurs électriques.
• N'utilisez pas les téléphones duBATIMENT.
• Appelez immédiatement votre compagnie de gaz de chez un voisin. Suívez les instructions de la compagnie.
• Si vous n'arrivez pas à contacter votreompagnie de gaz,appelez les pompiers.

-- L'installation et les réparations doivent être réalisées par un installateur qualifié ou un

Pour les installations au Massachusetts :

1. L'installation doit être réalisée par un entrepreneur qualifié ou accréédité, un plombier ou un installer de gaz qualifié ou autorisé par l'État ou la région dans laquelle cet apparéil est installé.
2. Le robinet d'arrêt de gaz doit être pourvu d'une poignée en « T »
3. La longueur maximale autorisée du tuyau de gaz

AVERTISSEMENT

• Toutes les cusinières peuvent basculer.
• Des personnes peuvent être blessées.

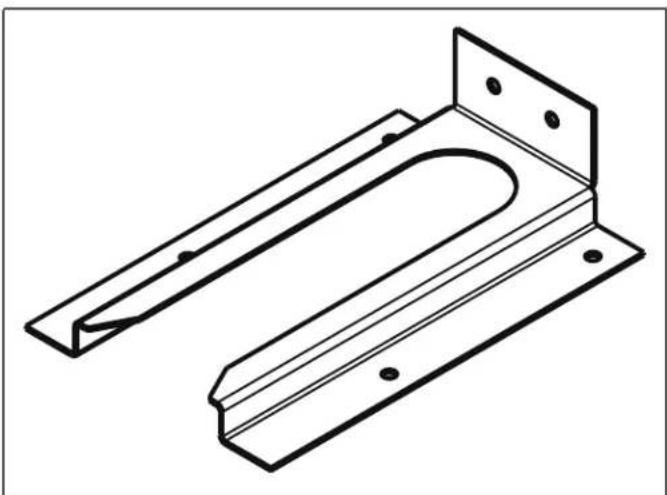

• Installez les dispositifs antibascule fournis avec la cuisineire.

AFIN DE DIMINUER LES RISQUES DE
BASCULEMENT, INSTALLEZ UN DISPOSITIF
ANTIBASCULE. ASSUREZ-VOUS QUE LE
DISPOSITIF ANTIBASCULE EST BIEN EN PLACE,
CONFORMÉMENT AUX INSTRUCTIONS
D'INSTALLATION (REMARQUE: LE DISPOSITIF
ANTIBASCULE EST OBLIGATOIRE POUR TOUTES
LES CUISINIÈRES DE 76,2 CM [30]" ET DE 91,4 CM
[36 ]). LE DISPOSITIF ANTIBASCULE N'EST PAS

Remarque :

Cette cuisine N'EST PAS conçue pour les maisons mobiles ni pour les vehicules récreatifs.

N'installez PAS cet apparéil dehors.

Informations importantes concernant l'installation

Vérification du type de gaz

Vérifiez le type de gaz fourni sur les lieux d'installation. L'appareil doit être raccordé au type de gaz pour lequel il est certifié. Toutes les cusinières sont certifiées pour une utilisation avec gaz naturel ou gaz propanee seulement. Assurez-vous que la cusinière correspond au type de gaz disponible; ces appar兼ils ne sont pas convertibles pour tous les types de gaz.

AVERTISSEMENT:

Pour éviter les risques de brûlures ou d'incendie, un dosseret concu spécifique pour la cuisine doit être installé chaque fois que la cuisine est utilisée.

Voir « Tableau C : Numéro de modele de dosseret » à la page 15 pour les modèles de dosseret appropriés pour cet apparéil. Une fois le dosseret choisi, l'appareil doit être installé ajustement en utilisant les espaces libres minimaux pour surfaces combustibles spécifiées dans les instructions de préparation d'armoire, à la page 4.

Important :

• On doitmetre en place un dosseret lorsque l'espace horizontal entre les materiaux combustibles et le bord arrriere de la cusiniere est de moins de 30,5cm 12 po).D'autres dosserets disponibles peuvent etre commandes separation et installes a I'arriere de la cusiniere.Un dosseret bas est fourni avec le modele de 30 po,alsor que tous les autres modeles sont vendus avec une garniture d'ilot encastrée.Pour les installations en ilot et autres installations avec un espace de plus de 30,5cm 12 po),une garniture en acier inoxydable est vendue en option afin de recouvrir les brides de montage du dosseret.
  Assurez-vous que l'appareil convient au type de gaz fourni. Consultez le Chapitre 5, page 12, avant de proceeder à l'installation.

ATTENTION

Afin d'éliminer les risques de brûlures ou d'incendie provoqués par la chaleur, il est conseilé d'éviter d'installer des armoires audressus de la table de cuisson de l'appareil.

Alimentation en gaz :

Gaz naturel — 14,9 mb min. (6 po, C.E.), à 34,9 mb max. (14 po, C.E.)

Gaz propane - 27,4 mb min. (11 po, C.E.), 34,9 mb max. (14 po).

Alimentation électrique :

Modèle de 76.2 cm (30 po): Brûleurs 4: 120 VCA, 60 Hz, monophasé, circuit de 10 A.

Modèle de 91,4 cm (36 po):
Brûleurs 6: 120 VCA, 60 Hz, monophasé, circuit de 10 A.
Brûleurs 4 avec gril: 120 VCA, 60 Hz, monophasé, circuit de 20.

Modèle de 121,9 cm (48 po): Brûleurs 6 avec grill : 120 VCA, 60 Hz, monophasé, circuit de 20.

ATTENTION

Si l'appareil est alimenté au gaz propane, assurez-vous que le réserve de propane est équipé de son propre détendeur en plus du détendeur fourni avec la cusinière. La pression maximum d'accue du gaz de cet apparéil ne doit pas dépasser les 34,9 millibars (14 po C.E.) entre le réserve de propane et le détendeur.

ATTENTION

Cet apparéil est conçu pour un usage culinaire. Pour des raisons de sécurité, ne l'utilise jamais pourCHAuffer une pièce.

Cet apparéil a été testé conformément à la norme française ANSIZ21.1 pour les apparéils electroménagers de cuisson au gaz et à la norme canadienne CAN 1.1-M81 sur les cusinières à gaz menagères. On recommende fortement d'installer une hotte de ventilation adaptée au-dessus de cet apparéil. comme cet apparéil peut dégager une forte chaleur, on doit porter une attention particulière aux travaux d'installation des conduits et de la hotte, lesquels doivent être conformes à la réglementation locale de construction.

Cet apparéil est conforme à une ou plusieurs normes suivantes :

• UL 858, norme pour la sécurité des cuisinières électriques domestiques
• UL 923, norme pour la sécurité des apparèils à cuisson aux micro-ondes
• UL 507, norme pour la sécurité des ventilateurs électriques
• ANSI Z21.1, norme nationale americaine pour apparéils menagers de cuisson au gaz
  CAN/CSA-C22.2 n° 113-M1984 ventilateurs et hottes
  CAN/CSA-C22.2 n° 61-08 cuisinières menagères

Vérifiez la réglementation locale en vigueur pour connaître la bonne méthode d'installation de l'appareil. Les réglementations locales varient. L'installation, le branchement électrique et la mise à la terre doivent respecter toutes les réglementations en vigueur. S'il n'y a pas de réglementation, l'appareil doit être installé conformément aux normes americaines en vigueur sur le gaz combustible ANSI Z223.1/NFPA54 et l'électricité ANSI/ NFPA70. Au Canada, l'installation doit être conforme aux normes canadiennes CAN 1-B149.1 et CAN 1-B149.2 du code du bâtiment pour l'installation d'appareils fonctionnant au gaz, et/ou au code de construction local.

Il incombe au propriétaire et à l'installateur de déterminer si des exigences et/ou des normes additionnelles s'appliquent à l'installation spécifique.

Chapitre 1: Exigences pour la ventilation

Il est fortement recommendé d'installer une hotte de ventilation appropriée au-dessus de la cuisineire. Une ventilation par contre-tirage ne devrait pas etre utilisée. Le tableau ci-dessous enimere, par numero de modèle, les hottes Thermador que I'on conseille d'utiliser avec les cuisineires.

1. Choix du modele de hotte et de ventilateur :

• Pour les installations murales, la largeur de la hotte doit etre au moins égale à celle de la cusinière. Si l'espace le permet, il est souhaitable d'installer une hotte plus large que la cusinière pour améliorer les performances de ventilation.
• Pour les installations en flot, la largeur de la hotte devrait depasser d'au moins 7,62 cm (3 po) des deux cots de la cuisine.

Important :

Les hôtes de ventilation et les ventilateurs sont conçus pour un seul conduit mural. Certaines règlementations municipales du bâtiment exigent toute fois un double conduit. Consultez les normes applicables et/ou la municipalité avant de débuter les travaux pour vous assurer que l'installation des conduits répond aux exigences locales.

N'installez PAS un combiné hotter/four à micro-ondes audressus des surfaces de cuisson. Ces appeareils n'assurent pas une ventilation appropriée et ne convennent pas aux surfaces de cuisson.

2. Emplacement de la hotte :

• Pour une meilleure élimination de la fumée, le bord inférieur de la hotte doit être placé à une distance de 76,2 cm (30 po) au-dessus de la table de cuisson. Consultez la Figure 1.

AVIS :

La plupart des cusinières comprend des éléments combustibles qui doivent être pris en considération lors de la planification de l'installation.

• Si la hotte contient des matériaux combustibles ( comme par exemple du placage en bois), elle doit être installé au moins 101,6 cm (40") au-dessus de la table de cuisson.

3. Apport d'air :

• Un important volume d'air étant nécessaire pour la ventilation, il est recommendé de prévoir un apport d'air de l'extérieur. Cet aspect revêt une importance particulière dans les logements bien isolés et trèsétanches.
• Il est conseilé de consulter un entrepreneur enchauffage et en climatisation.

Largeur de cuisineire	Configuration de surface de cuisineire	Options de ventilation
30" 4 brûleurs	Hotte Pro Wall de 30 ou 36 po30 ou 36 po sur mesure avec soufflerie optionnelleHotte d'ilot 42 po avec soufflerie optionnelle
36"	4 brûleurs avec grille	Hotte Pro Wall de 36 ou 42 po36 po sur mesure avec soufflerie optionnelleHotte d'ilot de 42 ou 48 po avec soufflerie optionnelle
	6 brûleurs
48" 6 brûleurs	Hotte Pro Wall de 48 ou 54 po48 po sur mesure avec soufflerie optionnelle
Largeur de cuisinière	Configuration de surface de cuisinière		Options de ventilation
Remarques importantes :
Il est recommandé que la hotte Professionnel Thermador murale ou ilot sur mesure soit utilisée avec les cuisinières Professionnel Thermador.
Les hottes murales de la gamme professionnelle HPWB ou PH or les insertions sur mesure gamme professionnelle sont des solutions de ventilation recommandées pour ces cuisinières.
Consultez le www.Thermador.com pour la sélection complète des options de ventilation, de souffleries et des accessoires de cette gamme de produits.
* Pour les cuisinières à gaz à rendrement élevé (60 000 BTU ou plus), une ventilation minimale de 1 pi3/min par 100 BTU est recommandée. Si la cuisinière est dotée d'un grill, ajouter 200 pi3/min à la capacité de soufflerie estimée. Une capacité additionnelle peut être requise pour des conduits plus longs.
Dans le cas des applications avec ilots, il est recommandé d'utiliser une hotte dont la largeur excède celle de la cuisinière de 6 po (minimum 3 po de chaque côté).
pi3/min = pied cube par minute (cote standard pour la capacité d'une soufflerie).

Chapitre 2: Préparation de l'emplacement

1. La cusinière est un apparéil monobloc. Si elle est placée au milieu des armoires, les espaces libres requis sont indiqués à la Figure 1. Les mêmes dégagements s'appliquent aux installations en flot, excepté pour les armoires suspendues, qui doivent laisser un espace suffisamment grand pour poser la hotte d'flot évasée, comme le montre la Figure 1.
2. Les cusinières peuvent être encastrées entre les armoires au-delà de l'avant du four (Voir Figure 2).
   Figure 2

ATTENTION

Dans ce type d'installation, la porte et l'armoire peuvent compter un risque de pincement.

1. Les entrées d'électricité et de gaz doivent se couver dans les zones indiquées à la Figure 3a. Figure 3

Remarque :

La profondeur maximale des armoires en hauteur installées d'un cotoé ou de l'autre de la hotte est de 33 cm (13 po).

Un espace libre minimal de 40 po est nécessaire entre le dessus de la surface de cuisson et le dessous d'une armoire non protégée. Si le dessous de l'armoire en bois ou en métal est protégé par un matériel ignifuge d'au moins 6,35 mm (1/4 po) revetu d'une feuille d'acier no 28 MSG d'au moins la même épaisseur, de 0,4 mm (0.015 po) d'acier inoxydable, de 0,6 mm (0.024 po) d'aluminium ou de 0,5 mm (0.02 po) de cuivre, la distance minimale est de 91,4 cm (36 po). Les matérielux ignifuges portent la marque :

UNDERWRITERS LABORATORIES INC.
CARACTERISTIQUES DE COMBUSTION DES SURFACES EN PANNEAU DE FIBRES ET PLANCHES DE TYPE MINÉRAL CLASSIFIÉES

Suivie des taux de progression des flammes et de la fumée. Ces designations sont indiquées par « FHC » (Flame Spread/Smoke Developed - Progression des flammes/Production de fumée). Les matériaux ayant un taux « O » de progression de flammes sont ignifuges. La réglementation municipale peut autoriser un taux de progression des flammes différent.

1. Toute ouverture dans le mur qui se trouve derrière la cuisine et dans le plancher sous la cuisine doit être refermée.
2. Si la distance entre un matérielau combustible alebord arrriere de la cuisineire au-dessus de la table dcuisson est de moins de 30,5 cm (12 po), il est obligatoire d'installer un dosseret bas ou une tablette a casserole Thermador (voir Figure 2).Avec undégagement au matérielau combustible Ate 12 po et plus, la garniture d'ilot encastrée Thermador peut etreutilise. Les Figure 2 indiquent l'espace libre necessaire pour chaque type de plaque de protection.
3. L'appareil ne doit jamais se trouver à proximé de matérielux combustibles, d'essence et d'autres produits inflammables (vapeurs ou liquides).
4. L'air de combustion et de ventilation arrivant à l'appareil doit pouvoir circuler librement dans les conduits.
5. Un espace libre minimal de 5 po est nécessaire lorsque la cusinière est installée à côte d'un mur létal combustible.

Tel que définis dans le code national de combustible à gaz (ANSI Z223.1, NFPA 54 dernieré édition).

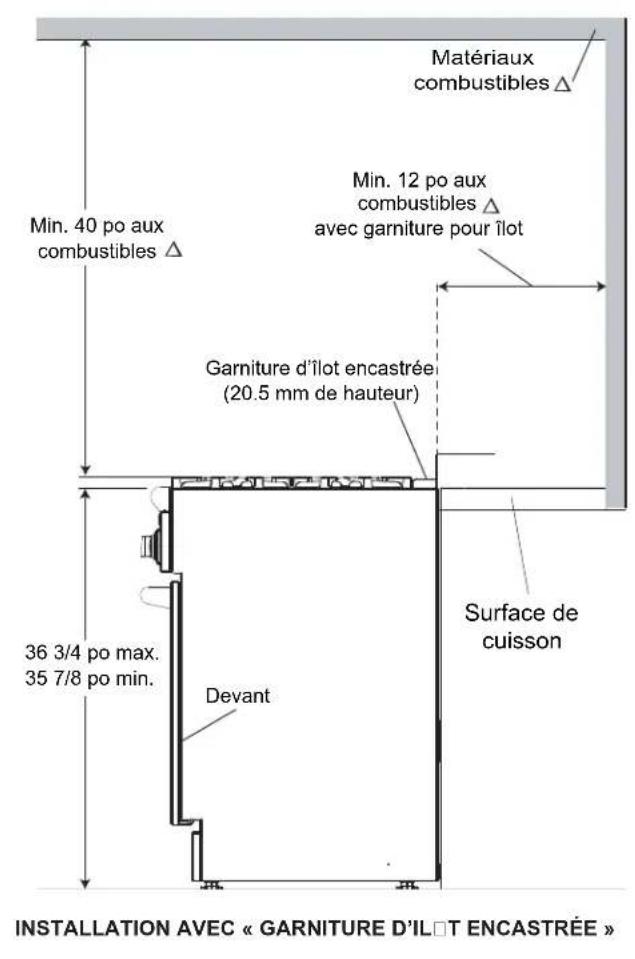

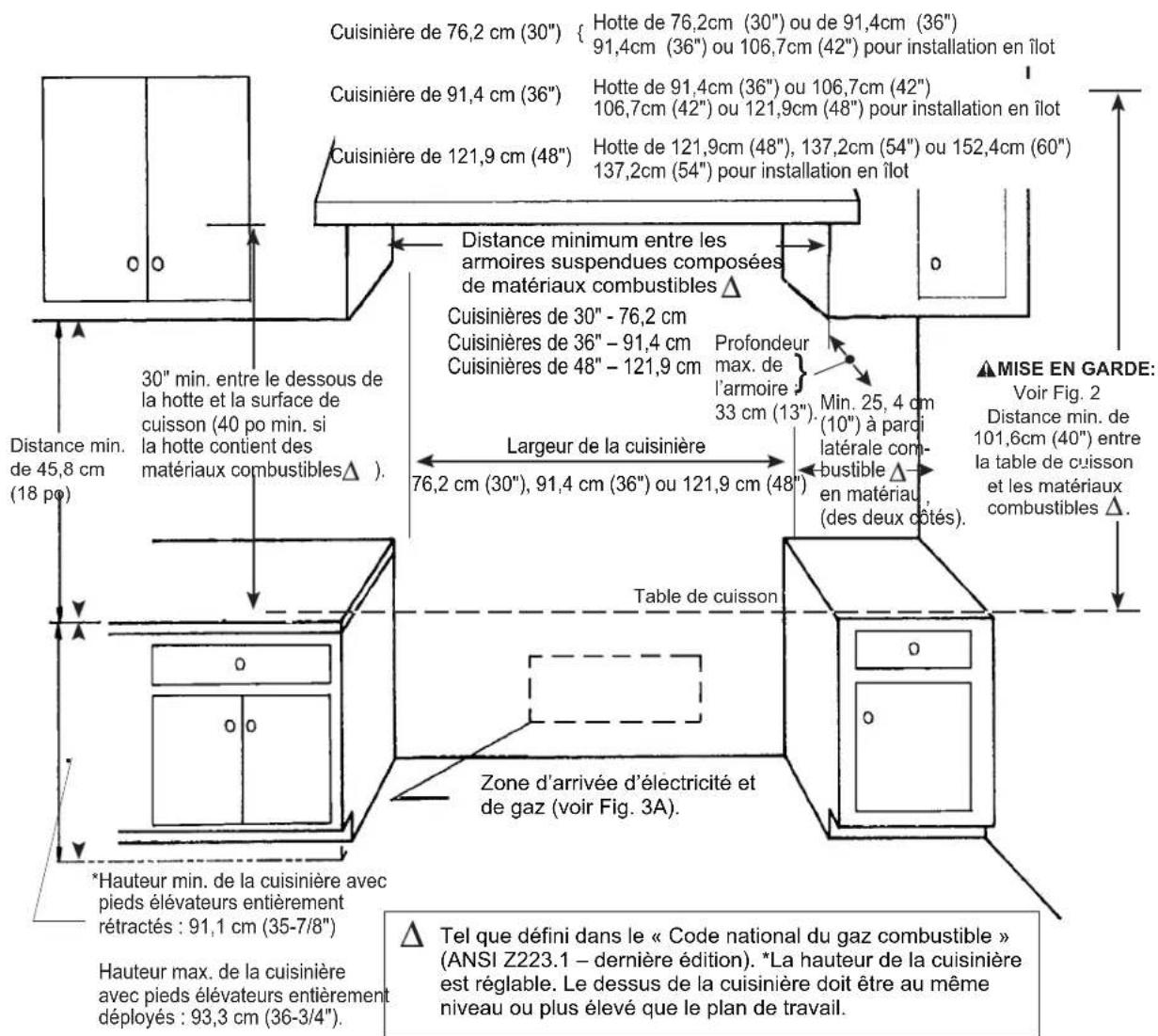

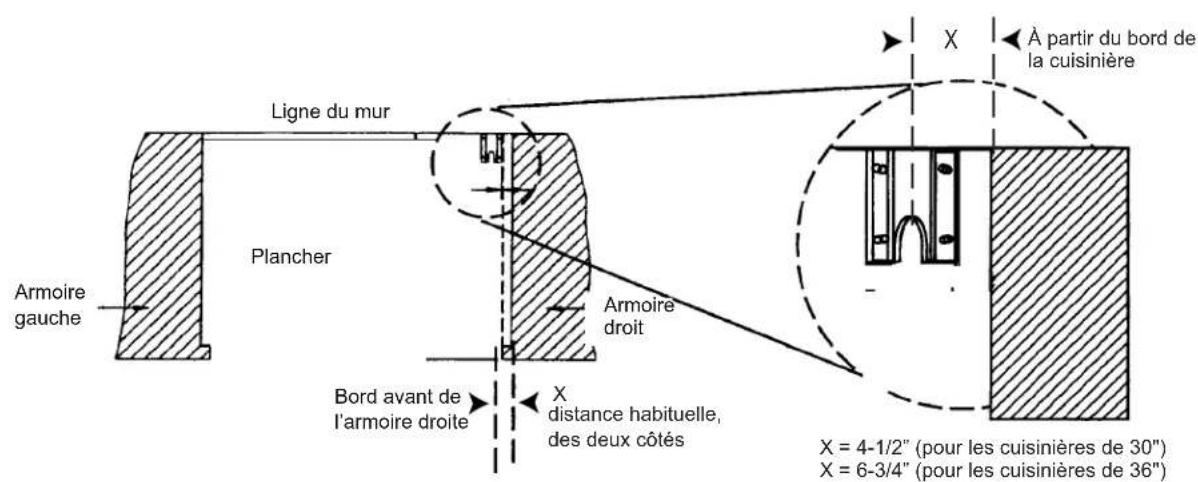

Figure 1: Espace libre des armoires

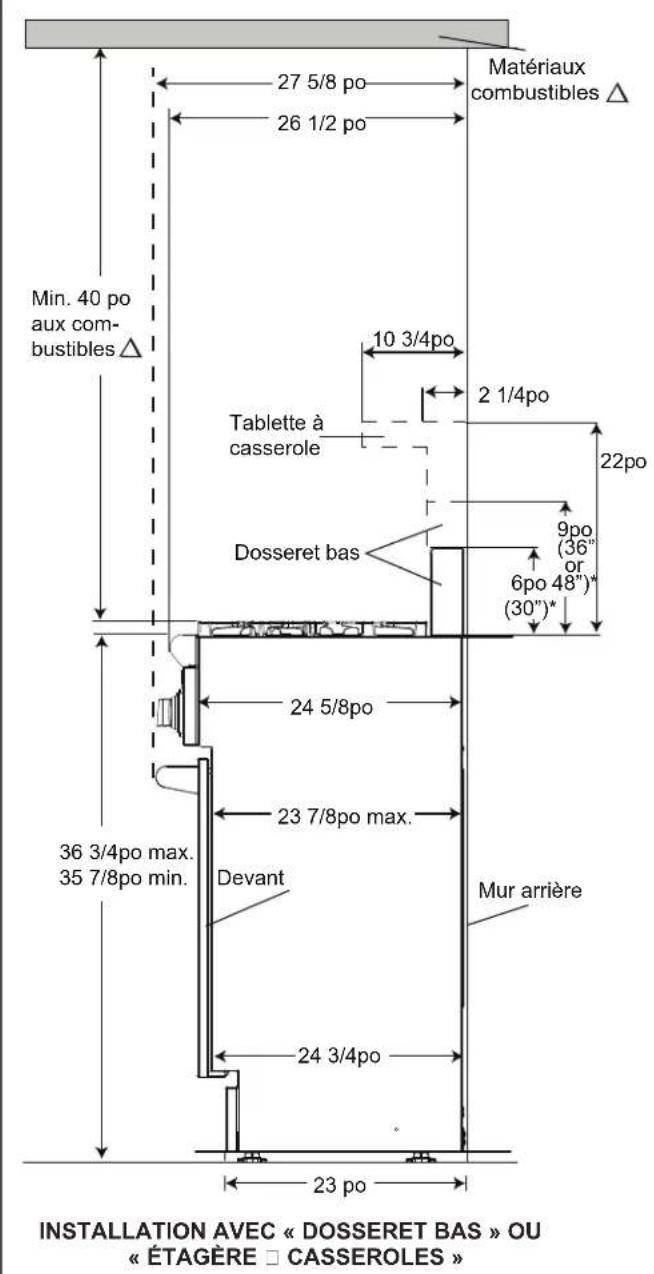

Figure 2:Vue latereale

Δ Tel que définis dans le code national de combustible à gaz (ANSI Z223.1, dernière édition.)

• Rêfère aux modèles de cuisineire de 30, 36 et 48 po.

Remarque :

Porte du four ouverte, haut de la porte à 44-7/8 po depuis la paroi arrêté, derrière la cusinière installée. Un espace libre suffisant doit être lasser pour permettre une circulation facile lorsque la porte est ouverte.

ALIMENTATION DE GAZ ET ÉLECTRIQUE

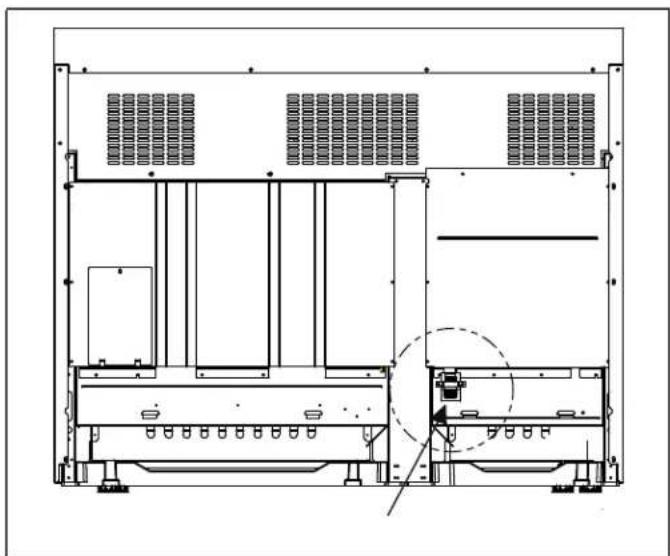

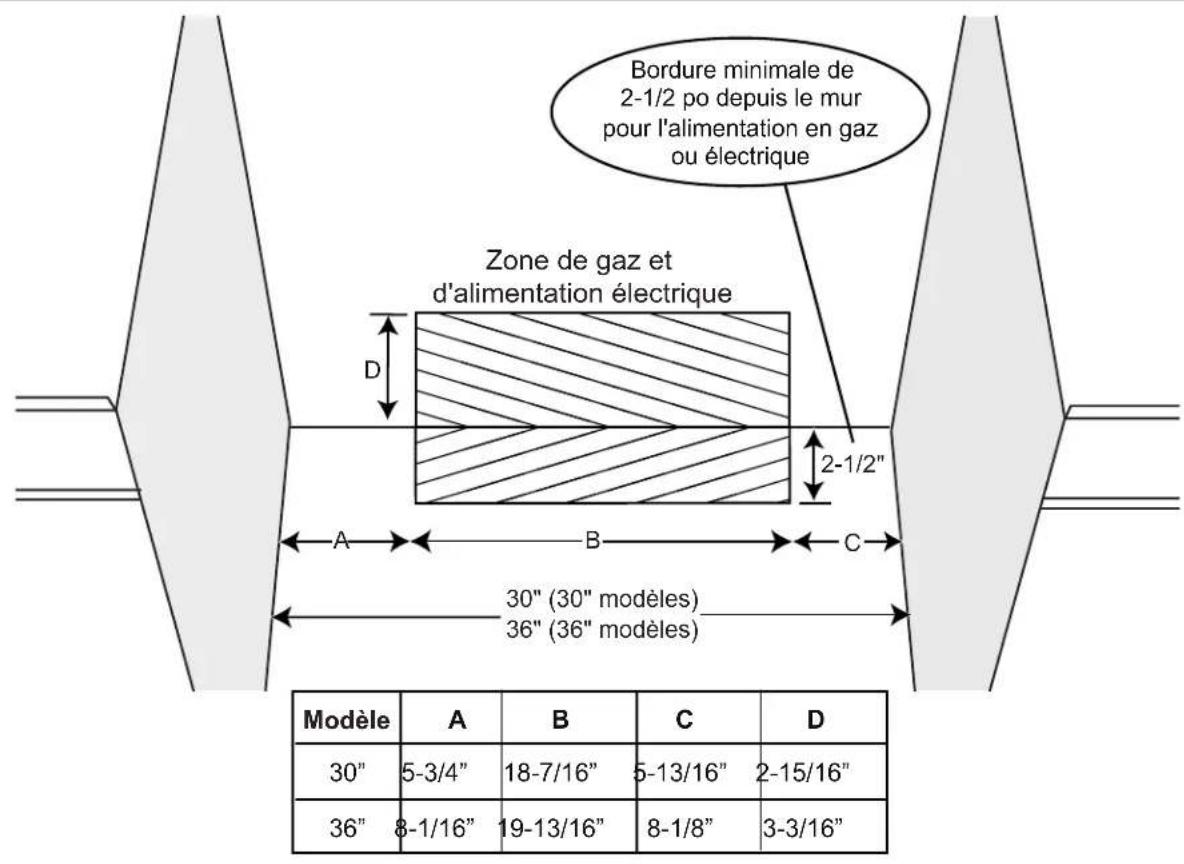

Figure 3a : Emplacement de l'alimentation electrique et en gaz pour les cuisinières à gaz de 30 et 36 po

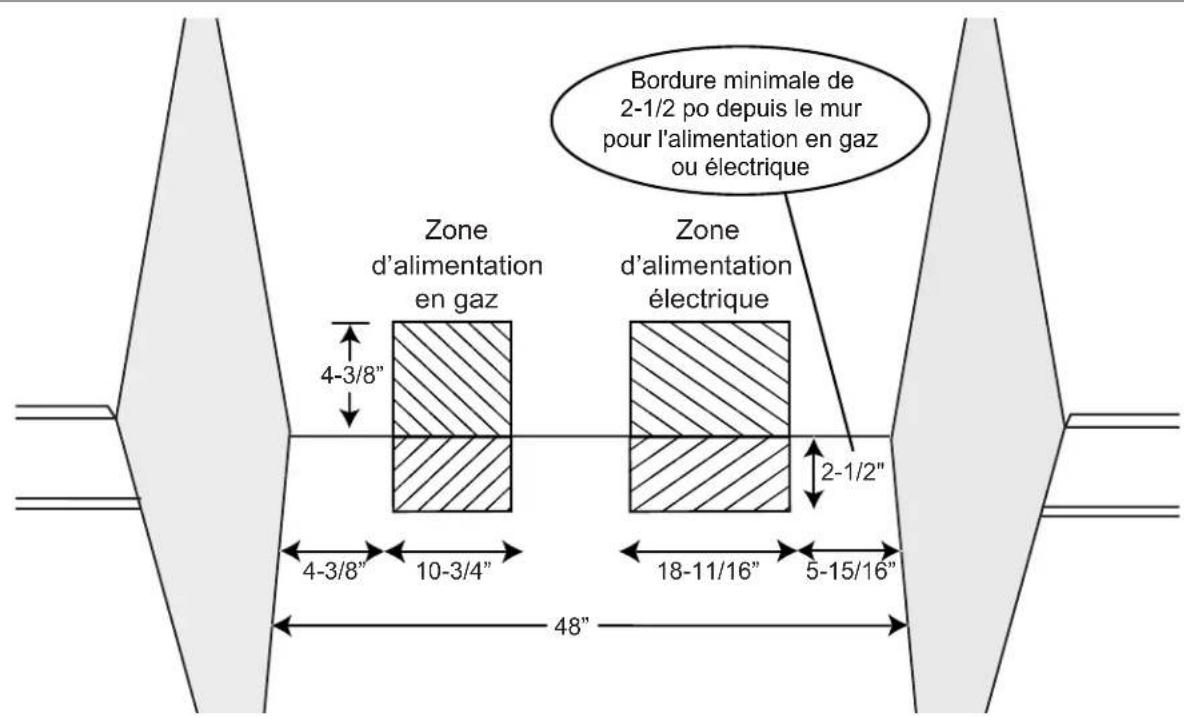

Figure 3b : Emplacement de l'alimentation electrique et en gaz pour les cuisinières à gaz de 48 po

Remarque :

Une soupape manuelle d'arrêt de gaz (si elle n'est pas déjà en place) doit être facilement accessible. Assurez-vous d'indiquer où et comment fermer l'alimentation en gaz à la cuisineire.

Remarque :

L'installateur doit indiquer au client l'emplacement de la soupape d'arrêt de gaz.

Remarque :

Toute ouverture dans le mur derrière l'appareil et/ou dans le plancher doit être scelledé.

La cusinière à combustion jumelée peut être branchée à l'alimentation électricque avec un nécessaire de cordon d'alimentation de cusinière (fourni avec l'appareil) ou par un cablage fixe à l'alimentation. Il incombe à l'installateur de fournir les éléments appropriés pour le cablage (cordon ou conduit et fils) et de compléter la connexion électricque selon les règlements et codes locaux et/ou le Code national d'électricité. L'appareil doit être mis à la terre ajustement. Voir pour plus de détails.

La cusinière doit être branchée seulement au type de gaz pour lequel elle est certifiée. Si la cusinière doit être branchée au gaz propane, assurez-vous que le réservoir de gaz propane est doté d'un régulateur de haute pression en plus du régulateur fournie avec la cusinière (voir pas 5).

Remarque :

La cusinière est conçue pour être de niveau avec le mur arrrière. Pour une installation déquate, il peut être nécessaire de repositionner la canalisation d'alimentation en gaz et le cordon électrique lorsque la cusinière est poussaee en position d'installation finale.

SUGGESTION : Vous pouvezaccomplir cette opération en passant une corde ou une ficelle autour de la canalisation ou du cordon électrique au moment de pousser la cuisine dans sa position d'installation finale.

Important :

Le cordon fourni avec la cuisine à gaz, dotée d'un grill électrique requiert une prise NEMA 5-20, comme indiqué

ci-dessus. Il est possible que le code de construction local exige une méthode de câblage différente.

Alimentation électrique

L'installation des cusinières à gaz doit être planifiée de sorte que la boîte de dérivation de la prise laisse le maximum d'espace à l'arrière de l'appareil. Afin de minimiser les torsions lors du branchement de l'appareil à la prise ou à la boîte, orientez d'abord la prise et faites glisser l'appareil en place.

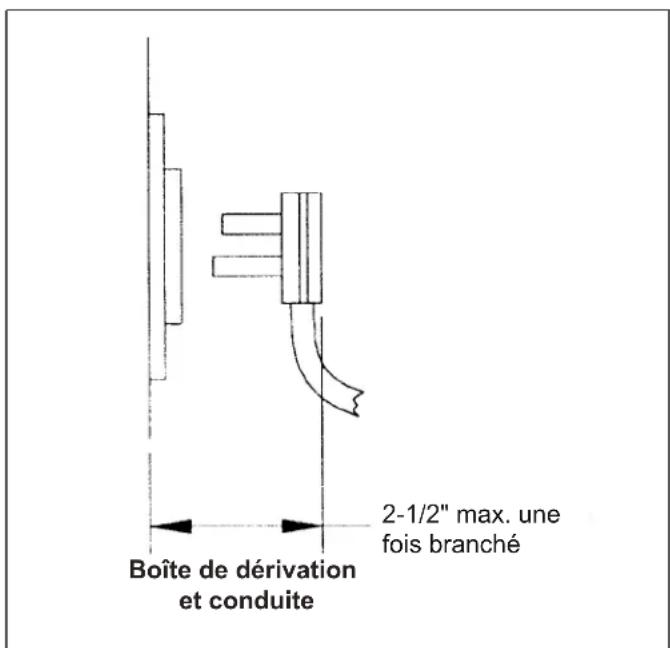

Lorsque le cordon d'alimentation (non fourni) ou le conduit est branché à sa prise correspondante ou au couvercle de boîte de jonction, la prise/fiche combinée ou la boîte de jonction/connecteur de conduit ne doit pas dépasser de plus de 2,5 po du mur arrêté. Voir Figure 43b.

Figure 4: Raccordement au mur

Chapitre 3 : Déballage, manutention et mise en place de la cuisine

MISE EN GARDE

Un équipement adapté manipulé par du personnel experimenté doit être utilisé pour déplacer la cusinière afin de ne pas endommager l'appareil ou le plancher. La cusinière est lourde et repose sur des pieds régables en acier.

Le poids d'expédition approximatif de la cuisine est indiqué au tableau A. La trousse de documentation contenant les manuels, les grilles de cuisson, la plaque de cuisson, les chapeaux des brûleurs, la plaque d'habillage et les grilles du four doivent être retirés pour facilititer la manutention. Il est aussi recommandé de-retirer la (les) portes (Voir « Chapitre 8 : Retrait et installation de la porte » à la page 16.). Le poids de l'appareil s'en trouvera diminué, comme indiqué au tableau A. Voir Figure 2 à la page 6. N'otez pas la plaque de cuisson et le plateau.

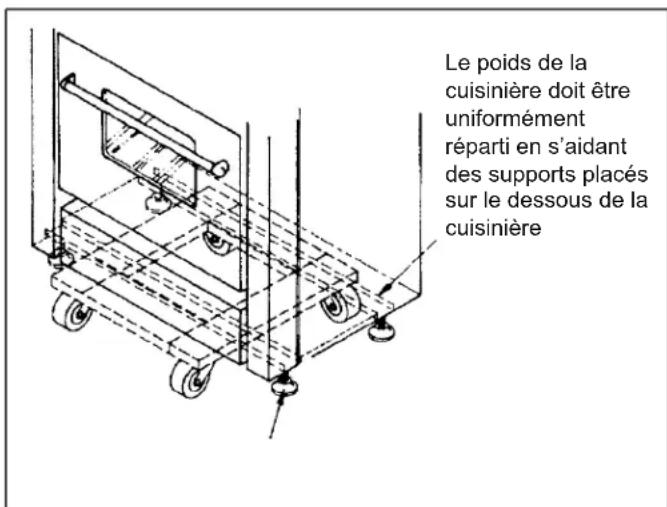

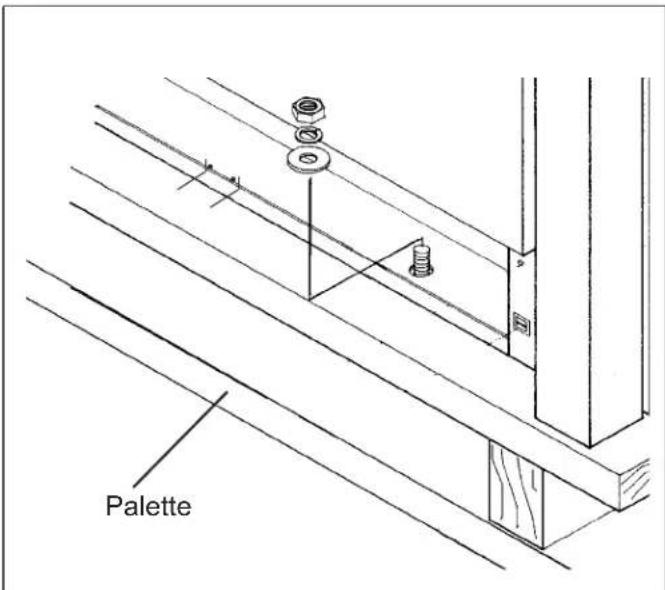

- Retirez l'emballage externe et les materiaux d'emballage de la palette d'expédition. Toutes les cuisinières à gaz sont fixées sur une palette à l'aide de quatre (4) boulons (Voir Figure 5). Les boulons avant de la palette ne sont accessibles qu'une fois la base enlevée. Retirrez les deux vis sous les coins inférieurs de la cavité du four et souvevez la base en l'éloignant des deux saillies du socle moulé de la cuisinière qui reçoit le rebord inférieur de la base. Àpres avoir enlevé les boulons, souvevez la cuisinière et enlevez-la de la palette.

MISE EN GARDE

NE soulevez PAS la cusinière par la poignée de porte. Cela peut endommager les charnières et ainsi la porte s'ajustera mal dans l'ouverture.

Tableau A	Cuisinie re de 76,2 cm (30 po)	Cuisinie re de 91,4 cm (36 po)	Cuisinie re de 121,92 cm (48 po)
Poids à l'expédition 300 Ib 335 Ib 534 Ib
Poids sans matériaux d'emballage	265 Ib 300 Ib 469 Ib
Poids sans portes(s), chapeaux de brûleurs, plaque d'habillage et grilles de four	142 Ib 207 Ib 322 Ib

Figure 5: Retrait des quatre boulons installés pour l'expédition

Remarque :

Laissez la mousse avec adhésif sur les surfaces en métal brossé pour protégger le fini contre les égratignures jusqu'à ce que l'appareil soit installé à sa position finale.

• En raison du poids de la cuisine, il convient d'utiliser une plate-forme à roulettes couples pour la déplacer. Le poids doit être uniformément réparti sur la plate-forme (voir Figure 6).

• Transportez la cusinière sur la plate-forme pres de son emplacement définitif, faites-la basculer pour qu'elle repose sur les pieds arrirée puis retirez la plate-forme. PROTEGEZ LE SOL SE TROUVANT SOUS LES PIEDS AVANT DE METTRE LA CUISINIÈRE EN PLACE. Installez le dispositif antibascule (chapitre 4), raccordez le gaz et l'électricité (chaprites 5 et 6) puis installez la plaque de protection (chapitre 7) avant de placer définitivement la cusinière.

• N'installez pas la (les) porte(s) du four tant que la cuisine nière n'est pas placé définitivement.

Figure 6: Mise en place sur la plate-forme à roulettes

Enlevez tout le matériel d'emballage et le ruban adhésif avant d'utiliser l'appareil. Débarrasssez-vous du matériel d'emballage une fois l'appareil déballé. Ne laïsez jamais des enfants jouer avec ce matériel d'emballage.

Chapitre 4 : Installation du dispositif antibascul

Pour toutes les cusinières de 76,2 cm (30") et de 91,4 cm (36"), un dispositif antibascul doit être installé conformément aux instructions suivantes.

AVERTISSEMENT - DANGER DE BASCULEMENT

• Toutes les cusinières peuvent basculer et blesser quelqu'un. Pour éviter un basculement accidentel, elles doivent être fixées au sol, au mur ou à une armoire à l'aide du dispositif antibascle qui vous est fourni.
• L'appareil risque de basculer s'il n'est pas installé conformément à ces instructions.
• En déplacant la cusinière pour nettoyage, réparation ou autre raison, assurez-vous que le dispositif antibascul est bien enclenché lorsque vous repoussez la cusinière contre le mur. Sinon, dans le cas d'une utilisation anormale (personne montant, s'assevant ou s'appuyant sur une porte ouverte), la cusinière risque de bas-cycler. Cela peut entraîner des blessures corporelles dues aux liquides chauds ren-versés ou au poids de la cusinière.

AVERTISSEMENT - RISQUE D'ÉLECTROCUTION

• Soyez très prudent lorsque vous percez des trous dans le mur ou le plancher. Des fils électriques peuvent être dissimulés dans les murs ou dans le plancher.
• Identifiez les circuits electriques pouvant se trouver à l'endetroit où le dispositif anti-basculé est installé puis débranchez-les.
• Le non-respect de ces instructions risque d'entrainer une électrocution ou des blessures.

AVERTISSEMENT

• Toutes les cusinières peuvent basculer.
• Des personnes peuvent être blessées.
• Installez les dispositifs antibascule fournis avec la cuisine.
  Assurez-vous que le dispositif antibasculé est bien en place.

ATTENTION - Dommages causés à l'équipement

• Contactez un installer ou un entrepreneur qualifié pour déterminer la bonne méthode de perçage des murs ou du plancher (carrelage, bois franc, etc.).
• Ne faites pas glisser la cusinière sur un plancher non protégé.
• Le non-respect de ces instructions comporte des risques de dommages des revêtements muraux ou du plancher.

Outils nécessaires pour l'installation du dispositif antibascule :

• Tournevis Phillips
• Perceuse électricou manuelle
  Ruban a mesurer ou regle
• Foret de 3,2 mm (1/8") (mur ou sol en bois ou métal)
• Foret à béton pointe carbure de 4,8 mm (3/16") (mur ou sol en béton ou blocs de béton)
• Ancrages de 4,8 mm (3/16"), cloison en préfabriqué ou béton, 4 (inutile si le support de montage est fixé sur du bois dur ou du métal)
  Marteau
• Crayon ou autre marqueur

Cuisinières à gaz de 30 po et 36 po

Figure 7 et Figure 8.

Référence piece détachéeThermador	Quantité	Description
415078 4		Vis Phillips no 10 3,81cm (1-1/2 po)
647936 1		Patte antibasculemontage au sol

Informations importantes concernant l'installation :

• La patte antibascule peut être fixée à une armoire en bois massif ayant une paroi d'une épaisseur minimum de 19 mm (3/4").
• Selon l'épaisseur du mur ou du plancher, il peut être nécessaire d'utiliser des vis plus longues, disponibles chez vous quincaillier.

• Au moins deux (2) vis de montage de la patte doivent être fixées sur le bois massif ou le métal.

• Utilisez des ancrages appropriés pour monter la patte antibascule sur un matériel au autre que le bois dur ou le métal.

Figure 7: Montage de la patte antibascule

Remarque :

Le dispositif antibascul n'est pas nécessaire avec les cuisinières de 48 po, en raison des dimensions et de la répartition du poids de ces modèles.

Figure 8: Mise en place de la patte antibascule (vue du haut)

• Préparez les trou des emplacements de fixation tel qu'indiqué ci-dessous:
• Pour les murs, montants de mur ou planchers en bois massif ou en métal, percz des trous de guid-age de 3,2 mm (1/8").
  Pour les murs ou les sols de type préfabriqué, car-- ton-platre ou autres matériaux mous, percez des trous de 4,8 mm (3/16") à une profondeur minimum de 4,45 cm (1-3/4") puis enforce les ancrages en plastique dans tous les trous à l'aide d'un marteau.

Pour les murs ou les sols en béton ou en blocs en béton, percez des trous de 4,8 mm (3/16") à une profondeur minimum de 4,45 cm (1-3/4"), puis enforcez les ancrages à béton dans les trous à l'aide d'un marteau.
Pour les murs ou les sols revetus de carrelage, percez des trous de 4,8 mm (3/16") de la profon-d-eur du carrelage puis percez derriere le carrelage comme indiqué ci-dessus.

• Si la cusinière doit être ultérieurement place à un nouvel endroit, le dispositif antibascul sera enlevé et réinstallé.

Montage de la patte antibascule

L'option patte montée au sol doit être installée comme suit :

1. Placez la patte sur l'emplacement comme indiqué à la Figure 8 (la patte peut être utilisée dans un des coins de l'installation).
2. Fixez-la au plancher ou au montant de mur.
3. Lorsque la cuisine est installée, le pied réglabse se glissera sous la patte.

Chapitre 5 : Exigences de l'alimentation en gaz et raccordement

Vérifiez le type de gaz utilisé à l'endetroit où la cusinière est installée. Celle-ci sont préparée à l'usine avant expedition pour être alimentée seulement par du gaz naturel ou du gaz propane. La cusinière doit correspondre au type de gaz utilisé sur le site. La cusinière N'EST PAS convertible entre les différents types de gaz.

En cas d'installation de l'appareil à haute altitude, veuillez consulter la Compagnie locale de gaz pour connaître les dimensions correctes des orifices et autres réglages nécessaires permettant une bonne combustion du gaz à l'altitude indiquée.

MISE EN GARDE

Si l'appareil est alimenté par du gaz propane, le réservoir de gaz propane doit être équipé de son propre détendeur en sus du détendeur fourni avec la cusinière. La pression du gaz à l'entrée du détendeur de la cusinière ne doit pas dépasser 34,9 mb (14 po, C.E.).

Exigences pour le gaz naturel :

Raccord d'entrée : 1/2" NPT interne

(tuyau flexible 19,1mm (3/4") diamètre min.)

Pression

d'alimentation :

6 à 14 po de colonne d'eau

(14.9 à 34.9 mb)

Pression du

collecteur :

12,5 mb (5") C.E.

Exigences pour le gaz propane :

Raccord d'entrée : 1/2" NPT interne

(tuyau flexible 19,1mm (3/4") diamètre min.)

Pression

11 à 14 po de colonne d'eau.

d'alimentation :

(27,4 à 34,9 mb)

Pression du

10" po de colonne d'eau (24.9

collecteur :

mb)

AVERTISSEMENT

Le tuyau de gaz ne doit pas entraer en contact avec des composantes situées à l'intérieur du couvercle arrêté de la cuisine.

Raccordement

• Un robinet manuel d'arrêt de gaz doit être installé à l'extérieur de l'appareil, à un endroit accessible par le devant, pour pouvoir couper l'alimentation en gaz. Le tuyau d'accue de gaz ne doit pas dépasser à l'arrière de l'appareil. Assurez-vous que le robinet d'arrêt est fermé avant de raccorder l'appareil.
• La cusinière est fournie avec un régulateur de pression non amovible, qui a été monté à l'intérieur de manière permanente.
• Utilisez un raccord à gazSouple de 3 / 4" entre l'alimentation en gaz et le tuyau d'arrivee de gaz de I'appareil. Le tuyau d'arrivee de gaz de toutes les cuisinières est situé en bas a droite. (Voir figure 8 et figure 9).Le tuyau d'arrivee de gaz de I'appareil est de type NPT 1/2".Prenez garde au tuyau flexible de 19,1 mm (3/4 po) dans les coudes, vous pourriez vous pincer. La longueur suggerée est de 48 po. Verifiez les codes locaux concernant les exigences.Figure 9
  Le branchement à l'arrivée de gaz doit être effectué par un technicien compétent, conformément à la réglementation locale. S'il n'y a pas de codes locaux, l'installation doit être conforme à la norme américain en vigueur sur les gaz combustibles ANSI Z223.1/ NFPA54 dernière édition, ou à la norme canadienne.
• Utilisez toujours un scellant à tuyau ou du ruban Teflon® sur les filets de tuyaux et prenez garde de ne pas serrer excessivement les raccords en y appliquant une force excessive.

• Les tests de fuite de l'appareil seront toujours réalisés conformément aux instructions du fabricant.

• Ouvrez le gaz et assurez-vous qu'il n'y a pas de fuites à l'aide d'une solution savonneuse. N'utilise pas de flamme pour faire cette vérification.

• Des bulles indiquent la présence d'une fuite. Réparze toute fuite immédiatement après les avoir repérées.

AVERTISSEMENT

N'utilisez pas de flamme pour vérifier les fuites de gaz.

ATTENTION

L'appareil doit être isolé du système d'arrivée de gaz en fermant le robinet manuel d'arrêt pendant tous les tests de pression d'alimentation en gaz lorsque ces pressions sont égales ou inférieures à 3,5 kPa (1/2 psig).

L'appareil et son robinet individuel d'arrêt doivent être débranchés du système d'arrivée de gaz pendant tous les tests de pression du système si ces pressions dépassent 3,5 kPa (1/2 psig).

Pour la verification de la pression de gaz du collecteur, la pression d'entrée du détendeur doit etre de 14,9 mb (6") au minimum pour le gaz naturel et de 7,4 mb (11") pour le propane.

Ne tentez pas de régler le régulateur de pression.

Figure 10: Emplacement du tuyau d'arrivée de gaz des cuisinières de 48 po

Figure 9: Emplacement du tuyau d'arrivée de gaz

Chapitre 6 : Exigences pour l'alimentation électrique, le branchement et la mise à la terre

Avant d'effectuer l'entretien de l'appareil, débranchez toujours le cordon d'alimentation électrique de la prise

murale. Verrouillez le panneau de service pour empêcher la mise en circuit accidentelle.

Tableau B : Exigences pour les circuits d'alimentation électrique
MODELE TENSION		INTENSITÉ DU CIRCUIT	Fréquence PHASE
30" 120 VCA 10 A 60 Hz. Monophasé
36" 120 VCA 10 A 60 Hz. Monophasé
36 po avec grille 120	VCA 20 A 60 Hz. Monophasé
48 po avec grille 120	VCA 20 A 60 Hz. Monophasé

Pour ces modèles de cusinières à gaz, un fil d'alimentation neutre doit être installé à partir de la source d'électricité (disjoncteur/panneau de fusibles), car certains éléments de la cusinière, dont le module de production d'étincelle pour les brûleurs de la table de cuisson, fonctionnement de manière sure et ajustate sur du 120 VCA.

AVERTISSEMENT

Une mauvaise alimentation electrique entrainera des dysfonctionnements, endommagera la cusinière et pourrait presenter des risques d'électrocution.

• Si le circuit électrique ne respecte pas les conditions nécessaires l'installateur ou l'utilisateur est responsable et tenu de faire faire une installation correcte et conforme à la règlementation locale en vigueur par un electricien qualifié. S'il n'y a pas de règlementation locale, le branchement électrique sera conforme au Code national de l'électricité.
• La mise à la terre doit être conforme à l'ensemble de la réglementation applicable. Sinon, la norme américain d'électricité ANSI/NFPA N° 70 en vigueur ou la norme canadienne sera appliquée.
• Les schémas de câblage électrique à l'intention du technicien qualifié se trouvent dans la plaque d'habillage de l'appareil.
• Avant de brancher un cordon électrique, assurez-vous que toutes les commandes sont en position arrêt.

• Pour les apparèils dotés d'un cordon et d'une fiche, ne coupez pas ou n'enlevez pas la broche de mise à la terre. Branchze sur une prise mise à la terre correspondante pour éviter toute décharge électrique. En cas de doute concernant la mise à la terre ajusté de la prise, le consommateur doit se renseigner auprès d'un électricien qualifié.

• Installateur: Indiquer au propretaire l'emplacement du coupe-circuit ou du fusible. Notez l'emplacement à des fins de referencia.

Important :

Un port d'entrée électrique de 20 A est requis pour le cuisinière avec grille électrique.

Chapitre 7 : Installation du dosseret

• Le dosseret doit être fixé avant d'insérer la cusinière en place. Un modele bas ou à tablette haute pour casseroles doit être installé s'il y a un espace libre inférieur à 12 po (30,5cm) entre la paroi murale combustible et le dos de la cusinière, au-dessus de la surface de cuisson.
• Une garniture d'ilot encastrée est disponible pour couvir la zone du dosseret pour les installations ilots. Toutefois, la garniture d'ilot encastrée peut ettre utilisée seulement s'il y a un espace libre horizontal minimum de 12 po (30,5cm) entre la paroi arriere combustible et le dos de la cuisineire.

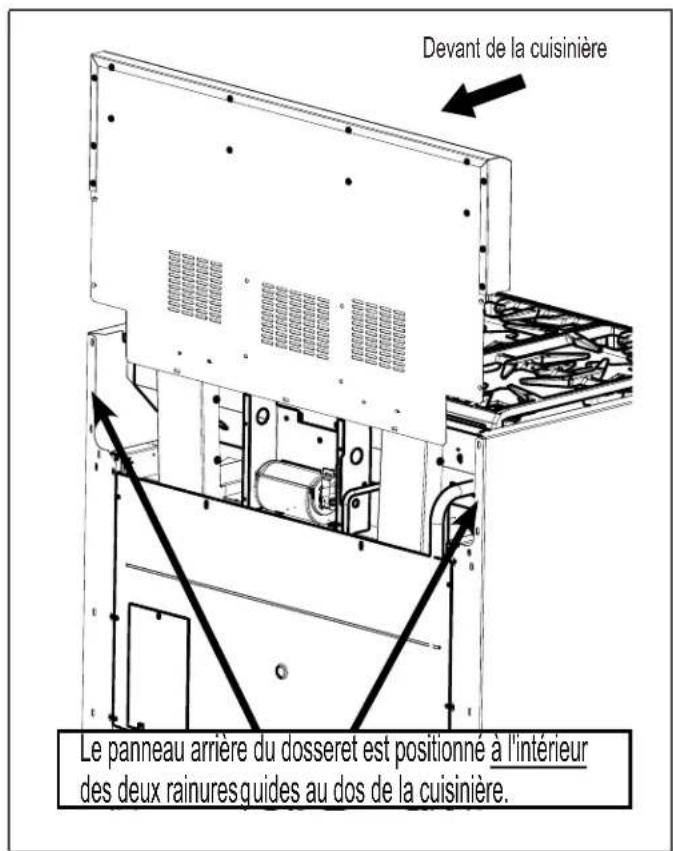

  Le dosseret est insere a l'intérieur des rainures guides au dos de la cuisine, comme illustré. (Retirez la grille pour un espace libre suffisant pour l'installation sur les modeles avec grill. Utilisez un tourne-ecrou T-20, fixez le dosseret avec quatre (4) vis a tete Torx sur les panneaux lateraux de la cuisine et deux (2) vis au dos de la cuisine et quatre (4) vis a la zone autour du ventilateur de refroidissement..
• Pour fixer le devant du dosseret, fixez trois (3) vis à tete Torx dans le panneau avant inférieur du dosseret, sur le rebord au dos de la surface de cuisson de la cuisine.
• Les modèles avec tablette pour casseroles reliquérant un assemblage du panneau supérieur sur le boîtier à

l'aide de neuf (9) des vis à tête Torx fournies. Pour une robustesse ajustate, IL FAUT installer les deux (2) vis à tête Torx dans les coins arrêté, sur le côte supérieur dans le boîtier.

• Les modèles de tablette pour casseroles comprément une tablette au-dessus de la surface de cuisson pour le rangement de casseroles. OBSERVEZ LES CONSIGNES.

AVERTISSEMENT

Les doigs ou la main pouraient etre pincés lors de I'installation du dosseret.Des blessures graves pourraient se produire.Soyez tres prident et portez d'epais gants de protection pour eviter les coupures et lacérations potencielles aux doigs ou aux mains lorsque vous glissez le dosseret sur la cuisineire.

AVERTISSEMENT

Pour éviter les risques de brûlures ou d'incendie, un dosseret conçu spécifique pour la cuisine doit être installé chaque fois que la cuisine est utilisée.

MISE EN GARDE

La tablette à casseroles peut devenir très chaude! NE placez PAS les articles :

• Plastique ou contenant pouvant fondre
• Articles inflammables
• Une charge supérieure à 30 lb (13,6 kg)

Figure 11: Installation du dosseret.
Tableau C: Numéro de modèle de dosseret

Largeur de cuisinière	Dosseret standard 6 po	Dosseret bas 9 po	Tablette pour casseroles 22 po	Garniture d'ilot encastrée
30" Inclus avec la cuisinière N/D PA30GHSH PA30GITH
36" N/D PA36GLBH PA36GHSH Inclus avec la				cuisinière
48" N/D PA48GLBH PA48GHSH Inclus avec la				cuisinière

Chapitre 8 : Retrait et installation de la porte

MISE EN GARDE FAITES ATTENTION LORSQUE VOUS ENLEVEZ LA PORTE,ELLE EST LOURDE.

Assurez-vous que le four est froid et que l'alimentation est hors circuit avant de retirer la porte. Sinon, il pourrait en résultat une décharge électrique ou une brûture.
- La porte est lourde et fragile. Utilisez vos deux mains pour enlever ou installer la porte.
- Prenez la porte par les cots pour l'enlever ou l'installer.
- Si la porte n'est pas saisie fermement et ajustement, cela peut cause des dom-mages au produit ou des blessures.
- Une fois la porte enlevée, ne dégage pas les leviers et ne fermez pas les charnières. Sans le poids de la porte, les ressorts férument les charnières avec beaucoup de force.

Retrait de la porte :

1. Ouvrez complètement la porte.
2. Tirez la pince vers vous (voir Photo B).
3. Fermez la porte jusqu'à ce qu'elle arrête; la pince maintient la porte entrouverte.
4. Prenez la porte par les côtes. Elle est lourde et fragile; utilisez vos 2 mains. Soulevez la porte et sortez-la (les ressorts offriront une certaine résistance.) Lorsque le devant de la porte est suffisamment haut, il sera possible de lasorting droite.
5. Placez la porte dans un endroit sûr.

Installation de la porte :

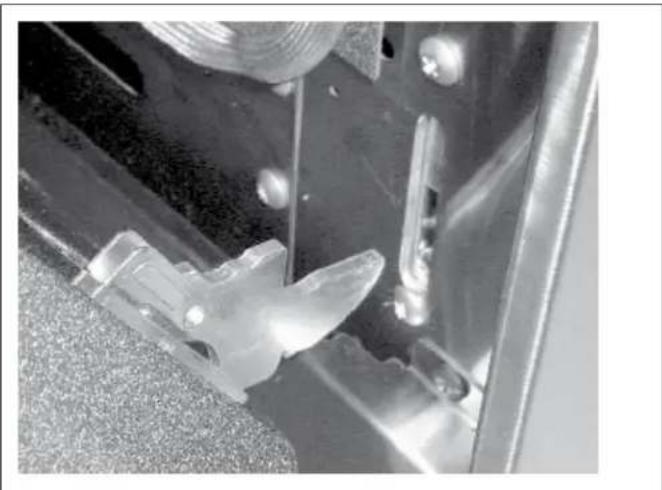

1. Tenez la porte par les cots. Insérez les charnières dans les fentes. La porte sera entrouverte. Il peut être nécessaire de peser fermement vers l'intérieur sur la portion inférieure de la porte avec un mouvement de bascule pour que la porte repose complètement sur les charnières.
2. Ouvrez la portecompletement pour exposer les pince, pousser-les loin de vous (vers le four) jusqu'ace qu'elles rencontrent la charnière.
3. ermez et ouvre la porte lentement pour vérifier l'installation; elle doit être droite et non de travers.

Photo A : Charnière en position fermée

Photo B: Pousser la pince vers soi

Photo C: Charnière retiree du four

Chapitre 9: Mise en place et au niveau de la cuisine

• Pour garantir son bon fonctionnement, la cusinière doit être nivelee. (Ce point est important pour tous les produits équipés d'une plaque chauffante.)
• La cusinière est équipée de quatre pieds pour la mise à niveau. Ceux-ci sont faits de fonte d'aluminium. La cusinière est mise au niveau en faisant tourner les pieds à l'aide d'une douille ou d'une clé de 3/8 po insérée sur les côtes plats de la tête hexagonale ou à l'aide d'une clé régable sur les côtes plats du pied (Voir Figure 12).
• La progression des réglages de hauteur doit être alternée proportionnellement entre les quatre pieds, jusqu'à ce que les rebords supérieurs des panneaux latéraux de la cusinière arrivent à la hauteur de la surface du comptoir.

MISE EN GARDE

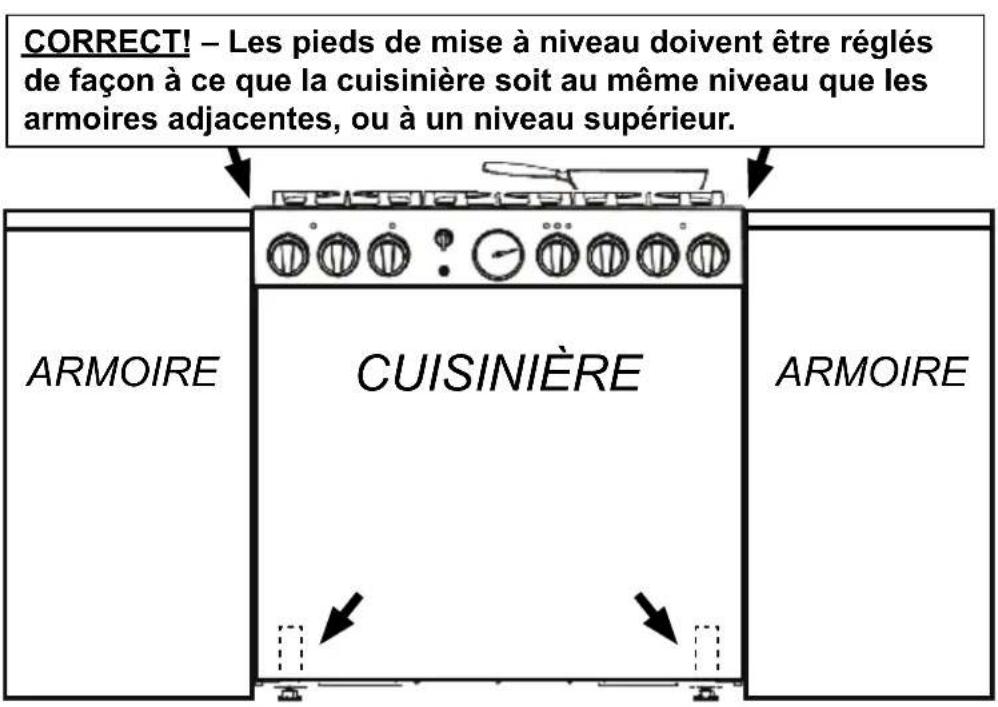

Les rebords supérieurs des pannaux lateraux doivent etre au meme niveau ou a un niveau supieur a celui de la surface de comptoir adjacente. Si I ciusiniere est utilisee alors qu'elle est regle a une hauteur inferieure par rapport a I'armoire adjoininge, I'armoire pourrait etre exposée a des températures excessives, entrainant des dommages aux armoires et au comptoir (Voir Figure 12)

• Le réglage final de hauteur des deux pieds arrrière se fait avant de déplacer la cusinière dans l'armoire, en position installée.
• Lorsque la cuisine est déplaced en position installée finale, assurez-vous qu'un des pieds arrrière s'est correctement engagé dans la patte antibascule (voir Étape 4). Il est possible d'effectuer cette vérification en regardant par l'ouverture pres du plancher, lorsque la plaque d'habillage est retiree.

AVIS：

En raison de leurs dimensions et de la répartition du poids, les cuisinières de 48 po n'exigent ps l'utilisation de pattes antibascule.

• Alors que la cusinière est en position installée, les réglages finaux de hauteur sont effectuels sur les deux pieds avant pour garantir un bon alignement avec la surface du comptoir.

Remarque :

On présumé dans ce cas que la surface de comptoir adjacente a ete correctement mise au niveau.

• Une fois la cusinière correctement mise au niveau, le panneau d'habillage est replaced et la porte du four

réinstallée (Voir « Chapitre 8 : Retrait et installation de la porte » à la page 16.). Il est important que les deux (2) vis qui maintainent la base soient solidement fixées pour éviter tout contact accidentel avec les surfaces chaudes.

• Assurez-vous que les chapeaux des brûleurs sont bien posés dans les bases sur la table de cuisson.

Réglage de l'angle du grill (certains modèles)

Vérifiez le réglage en versant deux cuillères à table d'eau sur le dos de la plaque. L'eau devrait glisser lentement vers le bac àGRAISE.Si ce n'est pas le cas,corrigez I'angle à I'aide des deux vis situées à l'arrière de la plaque. Commencez en tournant les vis d'un quart de tour dans le sens antihoraire.Tout réglage ultérieur devrait etre fait a I'aide de quarts de tour jusqu'à ce que I'eau glisse dans le bac aGRAisse.

A MISE EN GARDE: NE PAS faire fonctionner la cuisine si les cots sont inférieurs aux armoires adjacentes. Les tempora-tures excessives pourraient endommager les armoires et la surface du comptoir.

Figure 12: Reglage de la hauteur de la cuisinière

Chaque pied de mise au niveau peut être réglée à l'aide d'une douille ou d'une clé de 3/8 po insérée sur le dessus du pied ou à l'aide d'une clé régable sur les cots plats du pied.

Chapitre 10: Test et réglage des brûleurs

Installez tous les éléments libres, comme les capuchons et les grilles des brûleurs, ayant été retires précédemment. Assurez-vous que les capuchons des brûleurs sont ajustement placés sur les bases des brûleurs. Avant de vérifier le fonctionnement de l'appareil, assurez-vous qu'aucune fuite n'émane de l'appareil et de la soupape de gaz, assurez-vous que l'appareil est branché à l'alimentation électrique. Ouvrez la soupape d'arrêt de gaz.

Vérifiez les brûleurs de surface

Vérifiez la fonction d'allumage des brûleurs. Choisissez un bouton de brûleur. Poussez et tournez dans le sens antihoraire à HI. Le module allumeur/étincelle produit un déclic. Une fois l'air purgé de la canalisation d'alimentation, le brûleur devrait s'allumer en moins de 4 secondes.

Vérifiez la flamme. Tournez le bouton à Hl. Voir Figure 13 pour les caractéristiques de flamme appropriées.

Si un des brûleurs de surface continue de brûler ou qu'il est complètement jaune, vérifie si le capuchon est positionné ajustement sur la base du brûleur, puis essayez de nouveau. Si les caractéristiques de flamme ne s'améliorent pas, communiquez avec Thermador.

Vérifiez la flamme. Réglage bas. Tournez le bouton à SIM. Vérifiez si la flamme enveloppe complètement le brûleur. C'est ce qu'on appelle l'enveloppement. Il doit y avoir une flamme à chaque port du brûleur et il ne doit pas y avoir d'intervalle d'air entre la flamme et le brûleur. Si les brûleurs ne sont pas enveloppés, communiquez avec Thermador.

Les 2 brûleurs de surface du côte gauche sont dotés de la fonction XLO, faisant effectuer un cycle marche/arrêt à la flamme lorsque le bouton est réglé à XLO. Cela est normal.

Répétez l'allumage et la vérification de la flamme pour chaque brûleur de surface.

Flamme jaune:
Réglage nécessaire

Pointe jaune sur ccone extérieur: Normal pour gaz LP.

Flamme bleue: Normal pour gaz naturel.

Figure 13: Caracteristiques de flamme

Si la flamme est complètement ou presque jaune, assurez-vous que le régulateur est réglé pour le combustible approprié. ÀpRES le réglage, vérifie de nouveau. Des rayures de couleur orangée sont normales pendant la mise en marche initiale. Laissez l'appareil fonctionner de 4 à 5 minutes et évaluez de nouveau avant d'effectuer les réglages

LORSQUE LA FLAMME EST ADEQUATEMENT RÉGLEE:

• Il doit y avoir une flamme à chaque port du brûleur.
• Il ne doit pas y avoir d'intervalle d'air entre la flamme et le port du brûleur.

Vérifier les brûleurs du four

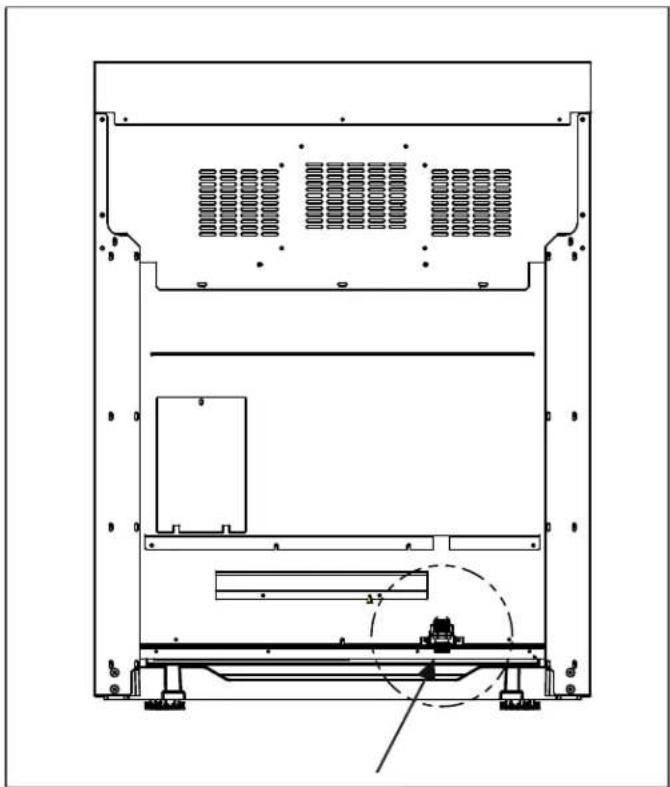

Enlevez le couvercle du fond du four. Enlevez les 4 vis sur les côtes et les 2 à l'arrière, puis faites glisser le couvercle vers l'avant en le soulevant pour dégager la plaque protectrice en angle du fond du couvercle.

Remarque :

I'obturator d'air pour le brûleur de cuisson est régé en usine en position complètement ouverte dans toute condition et ne requiert aucun réglage.

Vérifier l'allumage du brûleur de cuisson

Régler le four à CUISSON (BAKE) à 350 °F. Àpres 30 à 75 secondes, le brûleur s'allume et demeure allumé jusqu'à ce que la température de 350 °F soit atteinte, puis s'éteint. Ensuite, le brûleur fait un cycle marchearret pour maintainir la température.

Testez le système d'allumage du grill

Réglez le mode de cuisson à BROIL. Le brûleur s'allumera après 30 à 75 secondes.

Le grill en ceramique à infrarouge ne possède pas d'obturator d'air, raison pour laquelle aucun réglage n'est nécessaire.

Remettez le couvercle inférieur. Faites glisser le couvercle en place et réinstallé le fond de la cavité du four.

Communiqueer avec Thermador si :

1. Un brûleur ne s'allume pas.
2. La flamme du brûleur de cuisson au four ou au gril s'éteint avant que le four n'ait atteint la température désirée.
3. Si la flamme d'un brûleur reste jaune.

Liste de vérification pour l'instantiateur

Liste finale de vérification

• Les distances spécifiées entre l'appareil et les armoires adjacentes sont respectées.
• Le nivellement de l'appareil d'avant vers l'arrière, et d'un cotoé à l'autre, a été effectué.
• Les chapeaux de brûleurs sont bien placés sur les bases.
• L'ensemble du matériel d'emballage doit être retire, y compris le styromousse adhésif apposé aux surfaces de métal brossé.
• Dosseret nécessaire si le dégagement horizontal au matériel combustible derrière la cusinière est inférieur à 12 po. Le dosseret est nécessaire si le dégagement horizontal par rapport aux matières combustibles à l'arrête de la cusinière est de moins de 12 po.
  Assurez-vous que la porte s'ajuste correctement à l'ouverture. Réinstallé-la au besoin. (Voir la marche à suivre à la page 16.)
• La base a été fixée à l'aide de deux (2) vis.
• Le grill est bien positionné, incliné légèrement vers l'avant. (Consultez la page 17 pour connaître la procédure d'ajustement.)
• INSTALLATEUR:
  • Inscrivez le numéro de modèle et le numéro de série dans le guide d'utilisation et d'entretien (page 36).
  • Laisser les Guides d'utilisation, d'entretien et d'installation au propretaire.

Alimentation en gaz

• Raccord: Filetage NPT de 1/2 po avec tuyau flexible diamètre minimum 19,1 mm (3/4 po) d'environ 4 pi de long selon les codes locaux.
• L'appareil est bien raccordé au type de gaz pour lequel il est certifié.
• Le robinet manuel d'arrêt de gaz a été installé à un endroit accessible (sans devoir déplacer la cusinière).
  L'appareil a ete teste et n'a pas de fuites de gaz.
• La pression d'alimentation en gaz est inférieure à 34,9 mb (14 po) C.E.
• Si la cusinière fonctionne au gaz propane, assurez-vous que l'alimentation en propane est pourvue de son propre détendeur en plus du détendeur fourni avec l'appareil.

Électricité

• La prise de courant sur laquelle le cordon d'alimentation est branché est bien protégée contre les surtensions.
• Une mise à la terre ajustée a été installée.
• Une polarité ajustéoute existe pour la prise.

Fonctionnement

• Les cadrans des boutons sont bien centrés et les boutons tournent librement.
• Chaque brûleur s'allume correctement, seul ou avec d'autres brûleurs allumés.
• Les crochets charnières de portes du des) four sont bien en place et se verrouillent correctement. La porte s'ouvre et se ferme correctement.
• Les grilles des brûleurs sont bien placées, nivelées et ne bougent pas.

Nettoyage et protection des surfaces externes

Les surfaces en acier inoxydable se nettoient en passant un chiffon mouillé à l'eau savonneuse. Rincez à l'eau claire puis séchez avec un chiffon sec pour éviter les traces d'eau. Retirez les traces de doigs et les trainées avec un produit à vitres doux.

En cas de décoloration ou de tache persistante, consultez le Manuel d'utilisation et d'entretien.

Pour faire briller et protégger l'acier inoxydable, utilisez un produit nettoyant ou un poli comme Stainless Steel Magic®.

NE laissez PAS les taches s'incruster.

N'utilise PAS de tampons ni de brosses métalliques. De petits morceaux de métal risquent d'adhérer à la surface et de la faire rouiller.

NE laissez PAS les solutions salines, les désinfectants, l'eau de Javel ou les produits de nettoyage en contact avec l'acier inoxydable. Ces produits contiennent en général des produits chimiques susceptibles de l'endommager. Rincezzles à l'eau puis séchez avec un chiffon sec.

Contenidos

Les spécifications ne sont fournies qu'à titre prévisionnel. Consultez les instructions d'installation et le fournisseur de votre plan de travail avant de le modifier. Consultez un entrepreneur en chauffage et en climatisation pour vos conditions spécifique des ventilation. Pour une information plus détaillée, consultez les instructions d'installation jointes au produit ou écrivez à Thermador en indiquant le numéro du modele.

Nous nous réservons le droit de modifier les caractéristiques ou le design sans préavis. Certains modèles sontapprovés pour le Canada. Thermador n'est pas responsable des produits transportés des États-Unis pour être utilisés au Canada. Veuillezyou renseigner auprès de votre distributeur ou détaillant canadien.
