SB2 - Barre de son MONITOR AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son passive 3 canaux (LCR)
Dimensions (H x L x P)	145 x 1110 x 89 mm (sans support) ; 145 x 1110 x 100 mm (avec support)
Poids	7,64 kg
Alimentation	Passive (nécessite un amplificateur externe)
Fonctions principales	Reproduction sonore avant complète; compatible montage mural ou sur étagère
Entretien et nettoyage	Essuyer avec un chiffon doux et sec; ne pas utiliser de produits abrasifs
Sécurité	Monter solidement au mur ou placer sur une surface stable
Réponse en fréquence	90 Hz - 30 kHz (-3 dB)
Sensibilité	84 dB (1W@1m)
Impédance nominale	8 ohms
Puissance nominale de l'unité (RMS)	40 W par canal
Puissance système (RMS)	100 W (filtre passe-haut à 100 Hz)
Puissance ampli recommandée	30 - 100 W
Filtre passe-haut recommandé	80 - 120 Hz
Complément d'unité d'entraînement	3 x haut-parleur grave/médium 4" C-CAM; 3 x tweeter à dôme doré 1" C-CAM
Alignement des basses	Chargement bass-reflex auxiliaire (ABR)
Finitions	Tissu noir avec extrémités en aluminium brossé
Options de montage	Support mural (vendu séparément) ou pieds intégrés pour étagère
Connectivité	Bornes pour câbles d'enceintes (fil nu, fiche banane, connecteur)

FOIRE AUX QUESTIONS - SB2 MONITOR AUDIO

Comment installer la barre de son SB2 ?

Vous pouvez la monter au mur avec un support adapté (vendu séparément) ou la placer sur une étagère à l’aide des pieds intégrés. Placez-la aussi près que possible du téléviseur pour un meilleur rendu sonore.

Quels câbles utiliser pour connecter la barre de son ?

Utilisez des câbles d’enceintes avec fil dénudé, fiches banane ou connecteurs. Pour un montage mural, le fil nu est recommandé à cause de l’espace limité.

Comment brancher les canaux gauche, centre et droit ?

Connectez les sorties gauche, centre et droite de votre amplificateur AV aux entrées correspondantes de la barre de son, repérées L, C, R.

Quelle est la puissance recommandée pour l’amplificateur ?

L’amplificateur doit fournir entre 30 et 100 W RMS par canal, avec une impédance de 8 ohms.

Puis-je utiliser des enceintes d’ambiance avec la SB2 ?

Oui, des enceintes d’ambiance assorties comme les MASS10, Radius 90 ou des modèles de la série 100 sont recommandées pour un timbre cohérent.

Quel caisson de basse choisir avec la SB2 ?

Les caissons des séries MASS, Bronze ou Radius conviennent. Pour les grandes pièces, optez pour les séries Silver ou Apex.

Quelle est la réponse en fréquence de la barre de son ?

La réponse en fréquence est de 90 Hz à 30 kHz à -3 dB.

Comment nettoyer la barre de son ?

Essuyez la surface avec un chiffon doux et sec. N’utilisez pas de produits abrasifs ou de solvants.

La barre de son est-elle active ou passive ?

Elle est passive, ce qui signifie qu’elle nécessite un amplificateur externe pour fonctionner.

Quelles sont les dimensions exactes de la SB2 ?

Hauteur : 145 mm, Largeur : 1110 mm, Profondeur : 89 mm (sans support). Avec le support, la profondeur est de 100 mm.

MODE D'EMPLOI SB2 MONITOR AUDIO

Félicitations et merci d'avoir acheté un élément de notre série de barres de son passives. Nous sommes convaincus que les éléments de haute qualité utilisés dans sa construction vous permettront d'en profiter pendant de nombreuses années.

Veuillez suivre ce guide attentivement, car il contient des informations importantes concernant la procédure d'installation.

Installation et positionnement

Les barres de son passives sont conçues pour être montées sur un mur à l'aide d'un système de support pour barre de son (vendu séparément), d'un système de support tiers (par exemple Sanus), ou placées sur une étagère à l'aide des pieds intégrés aux barres.

La barre de son doit être placée aussi près que possible du téléviseur afin de minimiser les « coupures » potentielles du son, et de s'assurer que le son des dialogues semble provenir de la télévision elle-même.

L'appareil étant une scène sonore avant complète dans un seul boîtier, il n'y a pas d'autre étape d'installation à suivre. Vous pouvez voir des enceintes d'ambiance recommandées ci-dessous.

Connexions

Vous pouvez utiliser un fil dénudé, une fiche banane ou un connecteur pour connecter la barre de son. Lors de l'installation sur un mur, nous vous recommandons d'utiliser le fil nu, en raison de l'espace limité à l'arrière du boîtier.

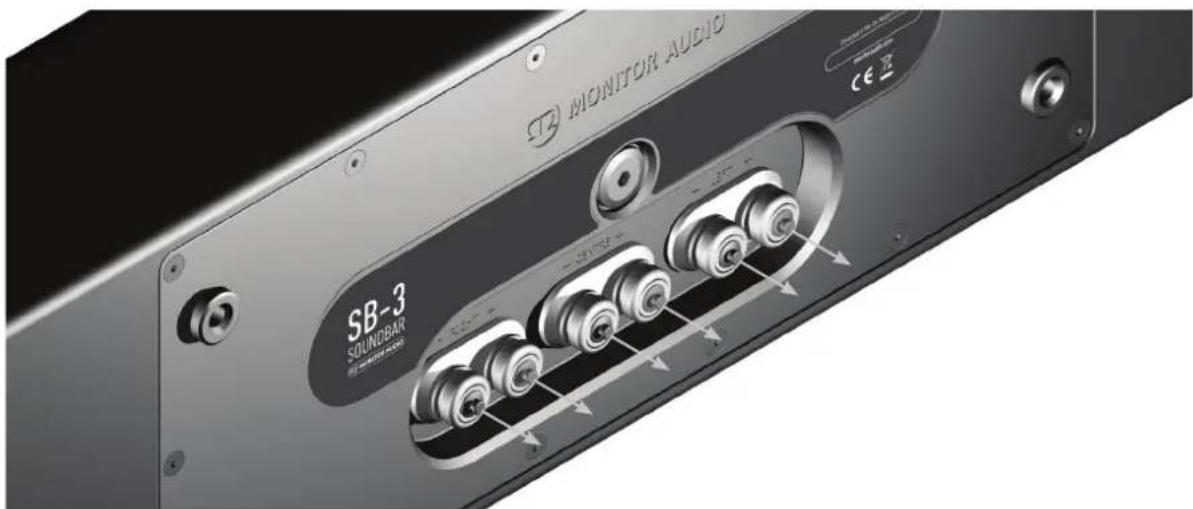

Si vous utilisez des fiches bananes, retirez les connecteurs de plastique rouge et noir à l'aide de vos doigts ou de pinces.

Connectez les câbles des enceintes gauche, centre et droite de l'amplificateur AV aux entrées correspondantes de la barre de son.

Enceintes et caissons de basse d'ambiance

Les enceintes d'ambiance correspondant aux produits de notre série de barres de sons seraient déterminées en fonction des exigences du système. Les appareils recommandés au timbre assorti incluent les enceintes MASS10, Radius 90 et les enceintes de l'installation personnalisée de la série 100 et du contrôle de performances de la série 100.

Les caissons de basse recommandés incluent ceux de la série MASS, Bronze et Radius ou, en cas d'installation dans une grande salle, des caissons de la série Silver ou Apex.

Spécifications

Modèle	SB2 SB3
	Gauche - Centre - Droit Gauche - Droit Centre
Réponse en fréquence (-3 dB) 90 Hz	- 30 kHz 80 Hz - 30 kHz
Sensibilité (1W@1M) 84 dB 84 dB 87 dB
Impédance nominale 8 ohms 8 ohms
Puissance nominale de l'unité (RMS)	40 W 40 W 80 W
Puissance système (RMS)	100 W(filtre passe-haut réglé à 100 Hz)	100 W(filtre passe-haut réglé à 100 Hz)
Intensité recommandée :	30 - 100 W	30 - 100 W
Fréquence filtre passe-haut recommandée	80 - 120 Hz	80 - 120 Hz
SPL maximum	104 dBA(108,8 avec tous les canaux en service)	104 dBA(108,8 avec tous les canaux en service)
Alignement des basses	Chargement du bass-reflex auxiliaire (ABR)	Chargement du bass-reflex auxiliaire (ABR)
Complément d'unité d'entraînement	Haut-parleur grave/médium à cône 3 x 4" (100 mm) C-CAM Tweeter à dôme doré 3 x 1" (25 mm) C-CAM	Haut-parleur grave/médium à cône 2 x 4" (100 mm) C-CAM Tweeter à dôme doré 2 x 1" (25 mm) C-CAM	Haut-parleur grave/médium à cône 2 x 4" (100 mm) C-CAM Tweeter à dôme doré 1 x 1" (25 mm) C-CAM
Dimensions du boîtier (H x L x P).	145 x 1110 x 89mm(5 11/16 x 43 11/16 x 3 1/2")	145 x 1310 x 89mm(5 11/16 x 51 9/16 x 3 1/2")
Dimensions externes, support inclus (H x L x P).	145 x 1110 x 100mm(5 11/16 x 43 11/16 x 3 15/16")	145 x 1310 x 100mm(5 11/16 x 51 9/16 x 3 15/16")
Poids (par haut-parleur)	7,64 kg (16 lb 12 oz)	9,1 kg (20 lb)
Finitions	Tissu noir avec extrémités en aluminium brossé
