Tipo de produto	Barra de som passiva 3 canais (LCR)
Dimensões (A x L x P)	145 x 1110 x 89 mm (sem suporte); 145 x 1110 x 100 mm (com suporte)
Peso	7,64 kg
Alimentação	Passiva (necessita de um amplificador externo)
Funções principais	Reprodução sonora frontal completa; compatível com montagem na parede ou em prateleira
Manutenção e limpeza	Limpar com um pano macio e seco; não utilizar produtos abrasivos
Segurança	Montar firmemente na parede ou colocar sobre uma superfície estável
Resposta em frequência	90 Hz - 30 kHz (-3 dB)
Sensibilidade	84 dB (1W@1m)
Impedância nominal	8 ohms
Potência nominal da unidade (RMS)	40 W por canal
Potência do sistema (RMS)	100 W (filtro passa-alta a 100 Hz)
Potência do amplificador recomendada	30 - 100 W
Filtro passa-alta recomendado	80 - 120 Hz
Complemento dos drivers	3 x alto-falante grave/médio 4" C-CAM; 3 x tweeter de domo dourado 1" C-CAM
Alinhamento dos graves	Carregamento bass-reflex auxiliar (ABR)
Acabamentos	Tecido preto com extremidades em alumínio escovado
Opções de montagem	Suporte de parede (vendido separadamente) ou pés integrados para prateleira
Conectividade	Terminais para cabos de alto-falantes (fio nu, plug banana, conector)

Perguntas frequentes - SB2 MONITOR AUDIO

Como instalar a barra de som SB2?

Você pode montá-la na parede com um suporte adequado (vendido separadamente) ou colocá-la em uma prateleira usando os pés integrados. Coloque-a o mais próximo possível da televisão para um melhor desempenho sonoro.

Quais cabos usar para conectar a barra de som?

Use cabos de alto-falantes com fio descascado, plugues banana ou conectores. Para montagem na parede, o fio nu é recomendado devido ao espaço limitado.

Como conectar os canais esquerdo, central e direito?

Conecte as saídas esquerda, central e direita do seu amplificador AV às entradas correspondentes da barra de som, identificadas como L, C, R.

Qual é a potência recomendada para o amplificador?

O amplificador deve fornecer entre 30 e 100 W RMS por canal, com uma impedância de 8 ohms.

Posso usar alto-falantes surround com a SB2?

Sim, alto-falantes surround correspondentes, como MASS10, Radius 90 ou modelos da série 100, são recomendados para um timbre coerente.

Qual subwoofer escolher com a SB2?

Os subwoofers das séries MASS, Bronze ou Radius são adequados. Para salas grandes, opte pelas séries Silver ou Apex.

Qual é a resposta em frequência da barra de som?

A resposta em frequência é de 90 Hz a 30 kHz a -3 dB.

Como limpar a barra de som?

Limpe a superfície com um pano macio e seco. Não use produtos abrasivos ou solventes.

A barra de som é ativa ou passiva?

Ela é passiva, o que significa que necessita de um amplificador externo para funcionar.

Quais são as dimensões exatas da SB2?

Altura: 145 mm, Largura: 1110 mm, Profundidade: 89 mm (sem suporte). Com o suporte, a profundidade é de 100 mm.

MANUAL DE UTILIZADOR SB2 MONITOR AUDIO

Parabéns e obrigado por ter adquirido altifalantes da série Passive Soundbar. Estamos confiantes de que lhe proporcionarão muitos anos de satisfação e prazer, pois no seu fabrico apenas foram utilizados componentes de alta qualidade.

Siga atentamente as instruções deste manual do utilizador, uma vez que contém informações importantes sobre os procedimentos de configuração.

Configuração e posicionamento

Os altifalantes Passive Soundbar foram concebidos para serem montados numa parede utilizando o nosso suporte de barra de som (vendido à parte), um sistema de suporte de terceiros (por exemplo, Sanus) ou colocados numa prateleira utilizando os pés integrados.

A barra de som deve ser posicionada o mais próximo da televisão possível para minimizar quaisquer possíveis "falhas" no som e garantir que o som do diálogo pareja sair da própria televisão.

Sendo um palco sonoro frontal completo numa caixa, não há outros procedimentos de configuração a seguir. Os altifalantes surround sugeridos podem ser vistos abaixo.

Ligações

Podem ser utilizados fios descarnados, fichas "banana" ou conectores "espada" para ligar as barras de som. Relativamente à montagem na parede, recomendamos a utilização de fio descarnado devido à limitação de espaço na parte posterior da caixa.

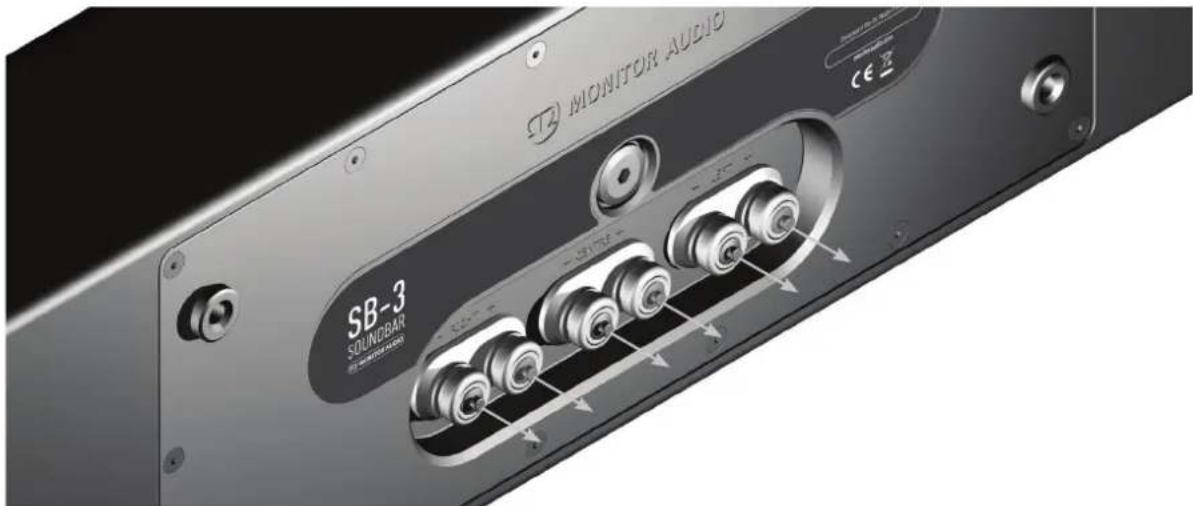

Ao utilizar fichas "banana", remova os tampões de plástico vermelhos e pretos dos terminais com os dedos ou um alicate.

Ligue os cabos da esquerda, do centro e da direita do altifalante, desde o amplificador AV até à entrada correspondente na barra de som.

Altifalantes surround e subwoofers

Os altifalantes surround adequados aos produtos da Série Soundbar serão determinados de acordo com os requisitos do sistema. Os parceiros adequados em termos de timbre recomendados seriam MASS10, Radius 90 e altifalantes das Séries Custom Install 100 e Control Performance 100.

Os subwoofers recomendados seriam da Série MASS, Bronze ou Radius ou, se posicionados num sala de grandes dimensões, a Série Silver ou Apex.

Modelo	SB2 SB3
	Esquerda - Centro - Direita Esquerda - Direita Centro
Frequência de resposta (-3 dB) 90 Hz - 30 kHz 80Hz - 30 kHz
Sensibilidade (1 W a 1 M) 84 dB 84 dB 87 dB
Impedância nominal 8 ohms 8 ohms
Capacidade de carga simples (RMS) 40 W 40 W 80 W
Capacidade de carga do sistema (RMS)	100 W(Filtro passa-alto configurado para 100 Hz)	100 W(Filtro passa-alto configurado para 100 Hz)
Requisitos de amplificação recomendados	30 - 100 W	30 - 100 W
Frequência de transição passa-alto recomendada	80 - 120 Hz	80 - 120 Hz
SPL máximo	104 dBA(108,8 em todos os canais controlados)	104 dBA(108,8 em todos os canais controlados)
Alinhamento de graves	Carga de reflexão de graves auxiliar (ABR)	Carga de reflexão de graves auxiliar (ABR)
Complemento da unidade de controlo	3 x controlador de graves/médios cónico C-CAM de 4" (100 mm).3 x tweeter de cúpula dourada C-CAM de 1" (25 mm)	2 x controlador de graves/médios cónico C-CAM de 4" (100 mm).2 x tweeter de cúpula dourada C-CAM de 1" (25 mm)	2 x controlador de graves/médios cónico C-CAM de 4" (100 mm).1 x tweeter de cúpula dourada C-CAM de 1" (25 mm)
Dimensões da caixa (A x L x P).	145 x 1110 x 89mm(5 11/16 x 43 11/16 x 3 1/2")	145 x 1310 x 89mm(5 11/16 x 51 9/16 x 3 1/2")
Dimensões externas, incluindo suporte.(A x L x P).	145 x 1110 x 100mm(5 11/16 x 43 11/16 x 3 15/16")	145 x 1310 x 100mm(5 11/16 x 51 9/16 x 3 15/16")
Peso (cada)	7,64 kg (16 lb 12 oz)	9,1 kg (20 lb)
Acabamentos	Tecido preto com frisos de extremidade em alumínio escovado
