Тип продукта	Пассивная звуковая панель 3 канала (LCR)
Размеры (В x Ш x Г)	145 x 1110 x 89 мм (без подставки); 145 x 1110 x 100 мм (с подставкой)
Вес	7,64 кг
Питание	Пассивная (требуется внешний усилитель)
Основные функции	Полное фронтальное звуковоспроизведение; совместимость с настенным монтажом или установкой на полку
Обслуживание и чистка	Протирать мягкой сухой тканью; не использовать абразивные средства
Безопасность	Надежно закрепить на стене или установить на устойчивой поверхности
Частотный диапазон	90 Гц - 30 кГц (-3 дБ)
Чувствительность	84 дБ (1 Вт на 1 м)
Номинальное сопротивление	8 Ом
Номинальная мощность на канал (RMS)	40 Вт на канал
Системная мощность (RMS)	100 Вт (фильтр высоких частот на 100 Гц)
Рекомендуемая мощность усилителя	30 - 100 Вт
Рекомендуемый фильтр высоких частот	80 - 120 Гц
Комплект динамиков	3 x низкочастотный/среднечастотный динамик 4" C-CAM; 3 x твитер с золотым куполом 1" C-CAM
Басовое оформление	Вспомогательное фазоинверторное нагружение (ABR)
Отделка	Черная ткань с торцами из матового алюминия
Варианты монтажа	Настенный кронштейн (продается отдельно) или встроенные ножки для полки
Подключение	Клеммы для акустических кабелей (оголенный провод, банановый разъем, коннектор)

Часто задаваемые вопросы - SB2 MONITOR AUDIO

Как установить звуковую панель SB2?

Вы можете закрепить ее на стене с помощью соответствующего кронштейна (продается отдельно) или установить на полку с помощью встроенных ножек. Разместите ее как можно ближе к телевизору для лучшего звучания.

Какие кабели использовать для подключения звуковой панели?

Используйте акустические кабели с оголенными проводами, банановыми разъемами или коннекторами. Для настенного монтажа рекомендуется оголенный провод из-за ограниченного пространства.

Как подключить левый, центральный и правый каналы?

Подключите левый, центральный и правый выходы вашего AV-усилителя к соответствующим входам звуковой панели, обозначенным L, C, R.

Какая рекомендуемая мощность для усилителя?

Усилитель должен обеспечивать от 30 до 100 Вт RMS на канал при сопротивлении 8 Ом.

Могу ли я использовать тыловые колонки с SB2?

Да, для согласованного тембра рекомендуются подходящие тыловые колонки, такие как MASS10, Radius 90 или модели серии 100.

Какой сабвуфер выбрать с SB2?

Подходят сабвуферы серий MASS, Bronze или Radius. Для больших комнат выбирайте серии Silver или Apex.

Каков частотный диапазон звуковой панели?

Частотный диапазон составляет от 90 Гц до 30 кГц при -3 дБ.

Как чистить звуковую панель?

Протирайте поверхность мягкой сухой тканью. Не используйте абразивные средства или растворители.

Звуковая панель активная или пассивная?

Она пассивная, то есть для работы требует внешний усилитель.

Каковы точные размеры SB2?

Высота: 145 мм, Ширина: 1110 мм, Глубина: 89 мм (без подставки). С подставкой глубина составляет 100 мм.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SB2 MONITOR AUDIO

Руководство по эксплуатации

Introduction

Поздравляем вас с покупкой модели серии Passive Soundbar. Мы уверены, что, благодаря продуманной конструкции и качественным комплектующим, она будет радовать вас своим прекрасным звучанием в течении долгих лет.

Пожалуйста, внимательно изучите это руководство и следуйте всем приведённым рекомендациям.

Настройка и размещение

Конструкция Passive Soundbar предусматривает размещение акустической системы на стене с использованием специального фирменного кронштейна (продаётся отдельно) или кронштейна от сторонних производителей (например, Sanus), или установку на полку, для чего Sounbar оснащается ножками.

Следует размещать Soundbar по возможности ближе к телевизору, чтобы мимнимизировать возможные «разрывы» в звучании и обеспечить максимальное единение звука и изображения.

Объединяя в одном корпусе все фронтальные акустические системы, Soundbar не требует дополнительных настроек. Рекомендации по настройке колонок пространственного звучания приводятся ниже.

Подключение

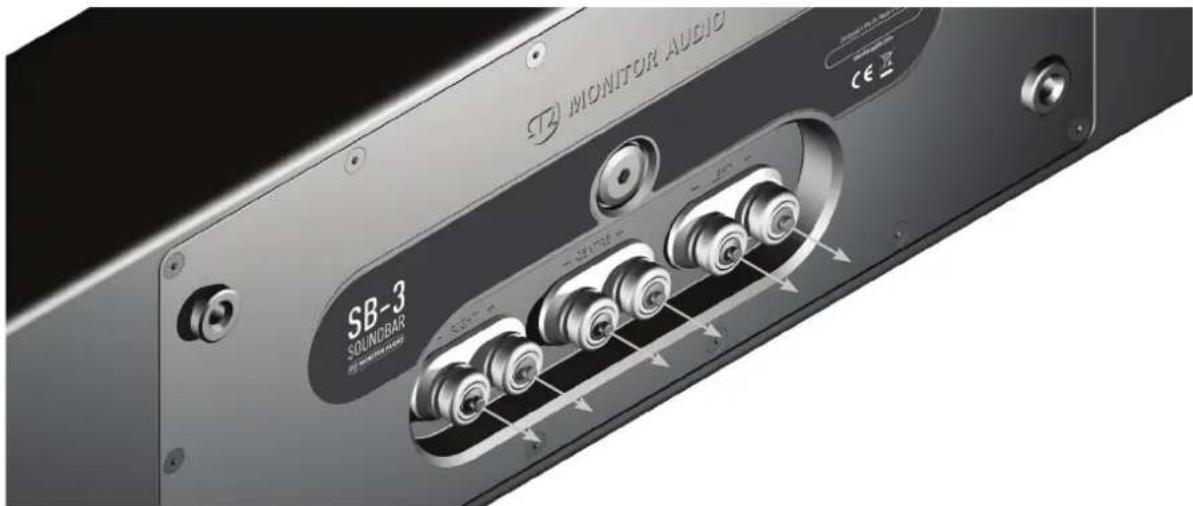

Для подключения системы можно использовать защищенный конец кабеля или разъёмы типа «банан» и «лопатка». В случае настенного размещения рекомендуется использовать защищенный кабель, поскольку доступ к разъёмам на задней панели системы при таком способе размещения ограничен.

Перед использованием разъёмов типа «банан» удалите с терминальных клемм пластиковые заглушки красного и чёрного цвета.

Соедините акустическим кабелем разъёмы Soundbar для левого, центрального и правого каналов звучания с соответствующими разъёмами AV-ресивера.

Акустические системы пространственного звучания и сабвуферы

Для создания системы пространственного звучания, дополните колонку Soundbar соответствующими акустическими системами. Лучше всего для этой роли подойдут модели MASS10, Radius 90 или встраиваемые акустические системы серий 100 и Control Performance 100.

В качестве басовой поддержки рекомендуем сабвуферы серий MASS, Bronze или Radius, а для больших помещений — серий Silver или Арех.

Модель	SB2	SB3
	Левая-Центральная-Правая	Левая-Правая	Центральная
Частотный диапазон (-3 дБ) 90 – 30000 Гц 80 – 30000 Гц
Чувствительность (1 Вт @ 1 м) 84 дБ 84 дБ 87 дБ
Сопротивление 8 Ом 8 Ом
Мощность одной колонки (RMS) 40 Вт 40 Вт 80 Вт
Мощность системы (RMS)	100 Вт(ВЧ-фильтр установлен на 100 Гц)	100 Вт(ВЧ-фильтр установлен на 100 Гц)
Рекомендованная мощность усилителя	30 – 100 Вт	30 – 100 Вт
Частота среза кроссовера	80 – 120 Гц	80 – 120 Гц
Максимальный уровень звукового давления	104 дБА	104 дБА
Акустическое оформление	Пассивный радиатор (ABR)	Пассивный радиатор (ABR)
Динамики	СЧ/НЧ: 3 x 100 ммконус С-САМВЧ: 3 x 25 ммзолотой купол С-САМ	СЧ/НЧ: 2 x 100 ммконус С-САМВЧ: 2 x 25 ммзолотой купол С-САМ	СЧ/НЧ: 2 x 100 ммконус С-САМВЧ: 1 x 25 ммзолотой купол С-САМ
Габариты корпуса(В х Ш х Г)	145 x 1110 x 89mm(5 11/16 x 43 11/16 x 3 1/2")	145 x 1310 x 89mm(5 11/16 x 51 9/16 x 3 1/2")
Габариты, включая кронштейн(В х Ш х Г)	145 x 1110 x 100mm(5 11/16 x 43 11/16 x 3 15/16")	145 x 1310 x 100mm(5 11/16 x 51 9/16 x 3 15/16")
Вес одной колонки	7.64 кг	9.1 кг
Отделка	Чёрная ткань, планки из матового алюминия
