Type de produit	Barre de son passive
Marque	Monitor Audio
Modèle	SB4
Canaux	3 (gauche, centre, droite)
Réponse en fréquence	70 Hz – 30 kHz (-3 dB)
Sensibilité	87 dB (1W@1m)
Impédance nominale	8 ohms
Puissance système (RMS)	100 W (filtre passe-haut à 100 Hz)
Puissance recommandée de l'amplificateur	30 – 100 W par canal
Fréquence de coupure recommandée	80 – 120 Hz
SPL maximum	104 dBA (108,8 dBA tous canaux actifs)
Type de charge des basses	Bass-reflex auxiliaire (ABR)
Haut-parleurs grave/médium	2 x 4" (100 mm) C-CAM
Tweeter	2 x 1" (25 mm) C-CAM à dôme doré
Dimensions (H x L x P)	145 x 1562 x 89 mm (5 11/16 x 61 9/16 x 3 1/2 in)
Dimensions avec support (H x L x P)	145 x 1562 x 100 mm
Poids	12 kg (26 lb 7 oz)
Finitions	Tissu noir avec extrémités en aluminium brossé
Alimentation	Passive, alimentée par amplificateur externe
Montage	Mural (support optionnel) ou sur étagère avec pieds intégrés
Connexions	Fil nu, fiches banane ou connecteurs
Garantie	5 ans
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Éviter l'humidité et les produits abrasifs.
Pièces détachées et réparabilité	Contacter un revendeur agréé Monitor Audio

FOIRE AUX QUESTIONS - SB4 MONITOR AUDIO

Comment brancher la barre de son Monitor Audio SB4 ?

Connectez les câbles d'enceintes (gauche, centre, droite) de votre amplificateur AV aux entrées correspondantes de la barre de son. Utilisez du fil nu, des fiches banane ou des connecteurs.

Peut-on monter la SB4 au mur ?

Oui, elle est conçue pour un montage mural à l'aide d'un système de support pour barre de son (vendu séparément) ou d'un support tiers compatible. Vous pouvez aussi la poser sur une étagère grâce aux pieds intégrés.

Quelle puissance d'amplificateur recommandez-vous pour la SB4 ?

L'amplificateur doit délivrer entre 30 et 100 W par canal. La barre de son a une puissance système de 100 W RMS.

Quels câbles utiliser pour la connexion ?

Vous pouvez utiliser du fil nu, des fiches banane ou des connecteurs. Pour un montage mural, le fil nu est recommandé en raison de l'espace limité à l'arrière.

Comment intégrer des enceintes surround avec la SB4 ?

Utilisez des enceintes d'ambiance compatibles comme les MASS10, Radius 90 ou les séries 200. Placez-les derrière la zone d'écoute pour un son surround.

Quel caisson de basses associer à la SB4 ?

Les caissons recommandés incluent les séries MASS, Bronze, Radius, ou pour les grandes pièces, les séries Silver ou Apex.

Comment nettoyer la barre de son Monitor Audio SB4 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits liquides, abrasifs ou sprays, car ils pourraient endommager la finition.

Quelle est la garantie de la SB4 ?

La barre de son est garantie 5 ans contre les défauts de fabrication, à condition d'être achetée chez un revendeur agréé Monitor Audio.

Quelles sont les dimensions exactes de la SB4 ?

Dimensions du boîtier : 145 x 1562 x 89 mm (HxLxP). Avec le support mural, la profondeur passe à 100 mm.

Puis-je utiliser la SB4 avec n'importe quel téléviseur ?

Oui, la SB4 est une barre de son passive qui nécessite un amplificateur AV. Elle peut être utilisée avec tout téléviseur connecté à un amplificateur compatible.

MODE D'EMPLOI SB4 MONITOR AUDIO

Félicitations et merci d'avoir achété un élément de notre série de barres de son passives. Nous sommes convaçcus que les éléments de haute qualité utilisés dans sa construction vous permettront d'en profiter pendant de nombreuses années.

Veuillez suivre ce guide attentivement, car il contient des informations importantes concernant la procEDURE d'installation.

Installation et positionnement

Les barres de son passives sont conçues pour être montées sur un mur à l'aide d'un système de support pour barre de son (vendu séparément), d'un système de support tiers (par exemple Sanus), ou placées sur une étagère à l'aide des pieds intégrés aux barres.

La barre de son doit être placée aussi presque que possible du télévisueur afin de minimiser les « coupures » potentielles du son, et de s'assurer que le son des dialogues semble provenir de la télévision elle-même.

L'appareil étant une scène sonore avant complète dans un seul boîtier, il n'y a pas d'autre étape d'installation à suivre. Vous pouvez voir des enceintes d'ambiance recommendées ci-dessous.

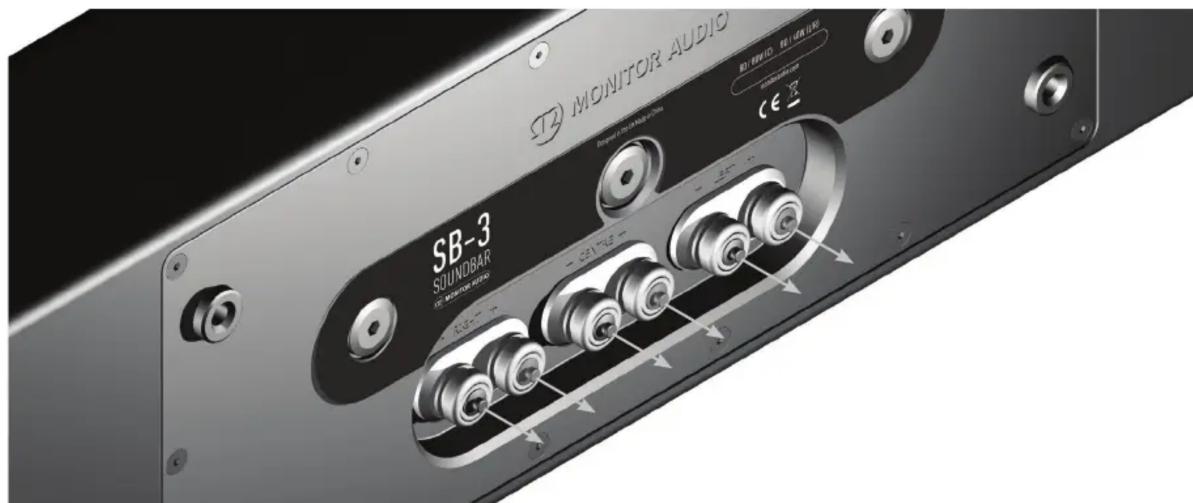

Connexions

Voupvez utiliser un fil dnued, une fiche banane ou un connecteur pour connecter la barre de son. Lors de l'installation sur un mur, nous you recommendons d'utiliser le fil nu, en raison de l'espace limite a l'arriere du boitier.

Si you utilisez des fiches bananes, retirez les connecteurs de plastique rouge et noir à l'aide de vos doigts ou de pince.

Connectez les câbles des enceintes gauche, centre et croite de l'amplificateur AV aux entrées correspondantes de la barre de son.

Enceintes et caissons de basse d'ambiance

Les enceintes d'ambiance correspondant aux produits de notre série de barres de sons seraient déterminées en fonction des exigences du système. Les appareils recommendés au timbre assorted incluent les enceintes MASS10, Radius 90 et les enceintes de l'installation personnelisée de la série 200 et du contrôle de performances de la série 200.

Les caissons de basse recommendés incluent ceux de la série MASS, Bronze et Radius ou, en cas d'installation dans une grande salle, des caissons de la série Silver ou Apex.

Garantie

Le savoir-faire et la performance de ce produit sont garantis contre les défauts de fabrication pour une période de cinq ans à partir de la date d'achat (voir conditions dans le livre d'Instructions de sécurité importantes), dans la mesure où le produit a été fourni par un revendeur Monitor Audio agréé selon un accord de vente.

Pour vérifier la garantie de votre fabricant, veuillez consulter le formulaire d'enregistrement en ligne sur: www.monitoraudio.com

4 Soundbar Series

Modèle	SB-2 SB-3 SB-4
	Gauge - Centre - Droit Gauche - Droit Centre Gauche - Centre - Droit
Réponse en fréquence (-3 dB)	90 Hz - 30 kHz 80 Hz - 30 kHz 70 Hz - 30 kHz
Sensibilité (1W@1M)	84 dB 84 dB 87 dB 87 dB
Impédance nominale	8 ohms 8 ohms 8 ohms
Puisance nominale de l'unité (RMS)	40 W 40 W 80 W	80 W
Puisance système (RMS)	100 W (filtre passer-haut régle à 100 Hz)	100 W (filtre passer-haut régle à 100 Hz)		100 W (filtre passer-haut régle à 100 Hz)
Intensité recommendée :	30 - 100 W 30 - 100 W 30 - 100 W
Fréquence filtre passer-haut recommendée	80 - 120 Hz 80 - 120 Hz 80 - 120 Hz
SPL maximum	104 dBA (108,8 avec tous les canaux en service)	104 dBA (108,8 avec tous les canaux en service)		104 dBA (108,8 avec tous les canaux en service)
Alignement des basses	Chargement du bass-reflex auxiliaire (ABR)	Chargement du bass-reflex auxiliaire (ABR)		Chargement du bass-reflex auxiliaire (ABR)
Complément d'unité d'entrainment	Haut-parleur grave/ Médium à cône 3 x 4" (100 mm) C-CAM Tweeter à dôme doré 3 x 1" (25 mm) C-CAM	Haut-parleur grave/ Médium à cône 2 x 4" (100 mm) C-CAM Tweeter à dôme doré 2 x 1" (25 mm) C-CAM	Haut-parleur grave/ Médium à cône 2 x C-CAM Tweeter à dôme doré 1 x 1" (25 mm) C-CAM	Haut-parleur grave/ Médium à cône 2 x 4" (100 mm) C-CAM Tweeter à dôme doré 2 x 1" (25 mm) C-CAM
Dimensions du boîtier (H x L x P).	145x 1110x 89mm (5 11/16 x 43 11/16 x 3 1/2")	145x 1310x 89mm (5 11/16 x 51 9/16 x 3 1/2")		145x 1562x 89mm (5 11/16 x 61 9/16 x 3 1/2")
Dimensions externes, support inclus (H x L x P).	145x 1110x 100mm (5 11/16 x 43 11/16 x 3 15/16")	145x 1310x 100mm (5 11/16 x 51 9/16 x 3 15/16")		145x 1562x 100mm (5 11/16 x 61 9/16 x 3 15/16")
Poids (par haut-parleur)	7,64 kg (16 lb 12 oz)	9,1 kg (20 lb)		12Kg (26lb 7Oz)
Finitions	Tissu noir avec extrémités en aluminium brossé
