MODE D'EMPLOI Bravia FW49BZ35F SONY

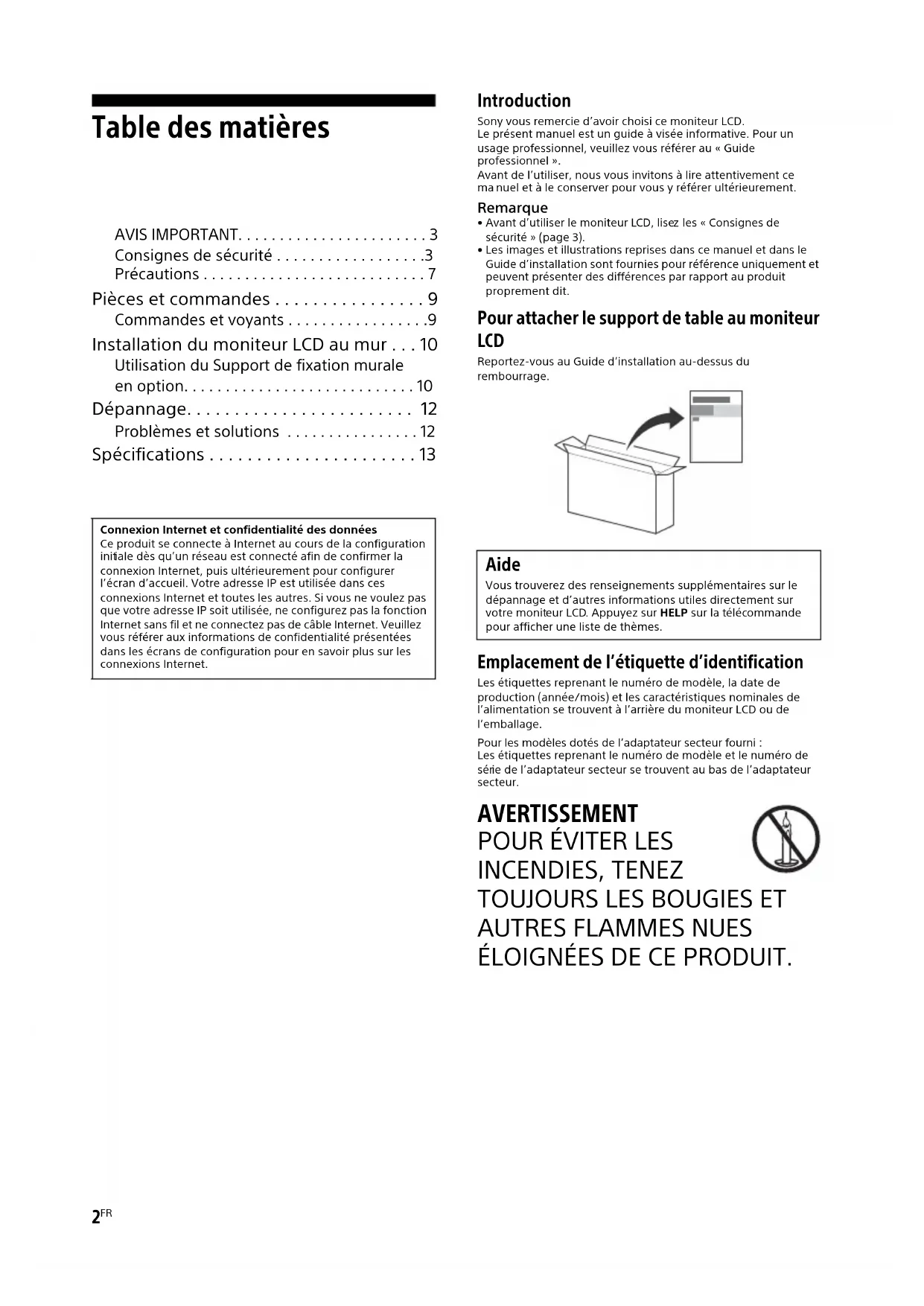

• Table des matières AVIS IMPORTANT p. 3
• Consignes de sécurité p. 3
• Précautions p. 7
• Pièces et commandes p. 9
• Commandes et voyants p. 9
• Installation du moniteur LCD au mur p. 10
• Utilisation du Support de fixation murale en option p. 10
• Dépannage p. 12
• Problèmes et solutions p. 12
• Spécifications Introduction Sony vous remercie d’avoir choisi ce moniteur LCD.Le présent manuel est un guide à visée informative. Pour un usa ge professionnel, veuillez vous référer au « Guide professionnel ».Avant de l’utiliser, nous vous invitons à lire attentivement ce nuel et à le conserver pour vous y référer ultérieurement.Remarque p. 13

• Avant d’utiliser le moniteur LCD, lisez les « Consignes de sécurité » (page 3).• Les images et illustrations reprises dans ce manuel et dans le ide d’installation sont fournies pour référence uniquement et peuvent présenter des différences par rapport au produit proprement dit. Pour attacher le support de table au moniteur LCD Reportez-vous au Guide d’installation au-dessus du rembourrage. Emplacement de l’étiquette d’identification Les étiquettes reprenant le numéro de modèle, la date de production (année/mois) et les caractéristiques nominales de l’alimentation se trouvent à l’arrière du moniteur LCD ou de l’emballage.Pour les modèles dotés de l’adaptateur secteur fourni :Les étiquettes reprenant le numéro de modèle et le numéro de sér ie de l’adaptateur secteur se trouvent au bas de l’adaptateur secteur. AVERTISSEMENT

ÉLOIGNÉES DE CE PRODUIT. Connexion Internet et confidentialité des donnéesCe produit se connecte à Internet au cours de la configuration init iale dès qu’un réseau est connecté afin de confirmer la connexion Internet, puis ultérieurement pour configurer l’écran d’accueil. Votre adresse IP est utilisée dans ces connexions Internet et toutes les autres. Si vous ne voulez pas que votre adresse IP soit utilisée, ne configurez pas la fonction Internet sans fil et ne connectez pas de câble Internet. Veuillez vous référer aux informations de confidentialité présentées dans les écrans de configuration pour en savoir plus sur les connexions Internet. Aide Vous trouverez des renseignements supplémentaires sur le dépannage et d’autres informations utiles directement sur votre moniteur LCD. Appuyez sur HELP sur la télécommande pour afficher une liste de thèmes.D:\SONY TV\SY18_CHHB_EU_RG141\4735226141\02FR\4735226141_02FR.fm master page: Right FW-85BZ35F / 75BZ35F / 65BZ35F / 55BZ35F / 49BZ35F / 43BZ35F 4-735-226-14(1)

AVIS IMPORTANT Avis concernant les équipements radio Le soussigné, Sony Visual Products Inc., déclare que les équipements radioélectriques de type FW-85BZ35F, FW-75BZ35F, FW-65BZ35F, FW-55BZ35F, FW-49BZ35F, FW-43BZ35F sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : http://www.compliance.sony.de/ Cet équipement radio peut être utilisé dans l’UE sans enfreindre les e xigences en vigueur relatives à l’utilisation du spectre radio. Consignes de sécurité AVERTISSEMENT Précaution La pile peut exploser si elle est remplacée par un mauvais type de pile. Les piles ne doivent pas être exposées à des chaleurs excessives

omme le rayonnement solaire, le feu ou d’autres sources de chaleur similaires ni à une pression d’air extrêmement faible qui pourrait causer une explosion ou une fuite de liquide ou de gaz inflammable. Risque de stabilité Un moniteur LCD peut tomber et occasionner de graves blessures corporelles, voire la mort. Ne placez jamais un moniteur LCD dans un endroit instable. Un

oniteur LCD peut tomber et occasionner de graves blessures corporelles, voire la mort. De nombreuses blessures, notamment chez les enfants, peuvent être évitées en prenant de simples précautions telles que :

• Utiliser les meubles ou les supports recommandés par le

abricant du moniteur LCD.

• N’utiliser que des meubles capables de supporter le moniteur

D en toute sécurité.

• S’assurer que le moniteur LCD ne dépasse pas du bord du

• Ne pas placer le moniteur LCD sur un meuble haut (par exemple, arm oires ou bibliothèques) sans ancrer à la fois le meuble et le moniteur LCD à un support adapté.

• Ne pas placer le moniteur LCD sur du tissu ou autre matériau

lacé entre le moniteur LCD et le meuble de support.

• Apprendre aux enfants qu’il est dangereux de monter sur le meuble pou r atteindre le moniteur LCD ou ses touches de commande. Si vous conservez et déménagez votre moniteur LCD existant, les point s ci-dessus doivent également être pris en compte et appliqués. Installation/Mise en place Installez et utilisez le moniteur LCD conformément aux instructions ci-dessous afin d’éviter tout risque d’incendie, d’électrocution ou autre dommage et/ou blessure. Installation

• Le moniteur LCD doit être installé à proximité d’une prise de courant aisément accessible.

• Positionnez le moniteur LCD sur une surface stable et horiz ontale afin d’éviter qu’il ne tombe, n’entraîne des blessures ou n’endommage des biens.

• Installez le moniteur LCD dans un endroit où vous ne risquez pas

e le pousser, de le tirer ou de le renverser.

• Installez le moniteur LCD de façon à ce que son support de table ne dépas se pas du meuble TV (non fourni). Si le support de table dépasse du meuble TV, le moniteur LCD risque d’être renversé, de tomber, d’être endommagé ou de provoquer des blessures. Ce produit a été fabriqué par ou pour le compte de Sony Visual

roducts Inc. Importateur dans l’UE : Sony Europe B.V. Les questions basées sur la législa tion européenne pour l’importateur ou relatives à la conformité des produits doivent être adressées au mandataire : Sony Belgium, bijkantoor van

• L’installation murale du moniteur LCD doit être confiée à un technicien spécialisé.

• Pour des raisons de sécurité, il est vivement recommandé d’utiliser les a ccessoires Sony, notamment :

• Veillez à bien utiliser les vis fournies avec le Support de fixation

urale lors de la mise en place du Support de fixation murale sur le moniteur LCD. Les vis fournies sont conçues de la manière illustrée, mesurées à partir de la surface de fixation du Support de fixation murale. Leur diamètre et leur longueur varient suivant le modèle de

upport de fixation murale. L’utilisation de vis autres que celles f ournies peut occasionner des dégâts à l’intérieur du moniteur LCD ou provoquer sa chute, etc. FW-85/49/43BZ35F FW-75/65/55BZ35F Transport

• Avant de transporter le moniteur LCD, débranchez tous ses câbles.

• La présence de deux personnes ou plus (trois personnes ou plus

ur FW-85BZ35F) est nécessaire pour le transport des moniteurs LCD de grande taille.

• Pour transporter le moniteur LCD à la main, saisissez-le de la

anière illustrée. N’exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l’écran.

• Pour soulever ou déplacer le moniteur LCD, saisissez-le par sa base

• Lorsque vous transportez le moniteur LCD, ne le soumettez pas

des secousses ou des vibrations excessives.

• Lorsque vous transportez le moniteur LCD pour le porter à

éparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d’origine. Vis (M6) Support de fixation murale Couvercle arrière du moniteur LCD 8 mm – 12 mm Vis (M6) Support de fixation murale Couvercle arrière du moniteur LCD 10 mm – 13 mmD:\SONY TV\SY18_CHHB_EU_RG141\4735226141\02FR\4735226141_02FR.fm master page: Right FW-85BZ35F / 75BZ35F / 65BZ35F / 55BZ35F / 49BZ35F / 43BZ35F 4-735-226-14(1)

• Vous ne devez jamais obstruer les orifices d’aération du boîtier ni y introduire un objet quelconque.

• Laissez un espace libre autour du moniteur LCD, comme indiqué ci-des sous.

• Il est vivement recommandé d’utiliser le Support de fixation

urale Sony pour favoriser la circulation adéquate de l’air. Installation murale Installation sur pied

• Pour une ventilation correcte, sans accumulation de salissures ni de poussière :

e placez pas le moniteur LCD à plat, à l’envers, vers l’arrière ou sur le côté.

e placez pas le moniteur LCD sur une étagère, un tapis, un lit ou dans un placard.

e couvrez pas le moniteur LCD avec des tissus tels que des rideaux, pas plus qu’avec des journaux, etc.

’installez pas le moniteur LCD comme illustré ci-dessous. Cordon d’alimentation secteur Manipulez le cordon et la prise d’alimentation secteur comme indiqué ci-dessous afin d’éviter tout risque d’incendie, d’électrocution ou autre dommage et/ou blessure :

• Utilisez uniquement un cordon d’alimentation Sony et pas d’une

• Insérez la fiche à fond dans la prise secteur.

• Utilisez le moniteur LCD sur une alimentation de 220 V - 240 V CA uniquem ent.

• Pour votre propre sécurité, assurez-vous que le cordon

alimentation secteur est débranché lorsque vous réalisez des branchements et veillez à ne pas trébucher dans les câbles.

• Avant d’effectuer tout type d’intervention ou de déplacer le

oniteur LCD, débranchez le cordon d’alimentation secteur de la prise de courant.

• Eloignez le cordon d’alimentation secteur des sources de cha leur.

• Débranchez la fiche du cordon d’alimentation secteur et

ttoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l’humidité, son isolation peut se détériorer et un incendie peut se déclarer. Remarque

• N’utilisez pas le cordon d’alimentation fourni avec un autre appareil.

• Ne pliez pas et ne tordez pas exagérément le cordon

’alimentation secteur. Cela pourrait mettre à nu ou rompre les fils conducteurs.

• Ne modifiez pas le cordon d’alimentation secteur.

• Ne posez jamais d’objet lourd sur le c ordon d’alimentation secteur.

• Ne tirez jamais sur le cordon d’ alimentation secteur proprement dit pour le débrancher.

• Veillez à ne pas brancher un trop grand nombre d’appareils sur

même prise de courant.

• Pour la prise de courant, n’utilise z pas une prise de mauvaise qualité.

REMARQUE SUR L’ADAPTATEUR SECTEUR

(modèles dotés de l’adaptateur secteur fourni uniquement) Avertissement Pour réduire les risques d’incendie ou d’électrocution, n’exposez pas cet appareil à la pluie ou à l’humidité. Pour éviter les risques d’incendie ou d’électrocution, ne placez pas des objets remplis de liquide, tels que des vases, sur l’appareil. N’installez pas ce matériel dans un espace confiné, par exemple une étagère ou toute unité similaire.

• Assurez-vous que la prise secteu r se trouve à proximité de l’appareil et qu’elle est facilement accessible.

• Veillez à utiliser l’adaptateur secteur et le cordon d’alimentation

• N’utilisez aucun autre adaptateur secteur. Cela pourrait

ovoquer un dysfonctionnement.

• Raccordez l’adaptateur secteur à une prise secteur d’accès aisé. FW-49/43BZ35F 8 mm – 12 mm Vis M6 (non fournie) Vis (non fournie) Cordon (non fourni) 1,5 N·m/1,5 N·m {15 kgf·cm} 30 cm 10 cm 10 cm Laissez au moins cet espace libre autour du moniteur LCD. 10 cm Laissez au moins cet espace libre autour du moniteur LCD. 30 cm 10 cm 10 cm 6 cm La circulation de l’air est bloquée. Mur MurD:\SONY TV\SY18_CHHB_EU_RG141\4735226141\02FR\4735226141_02FR.fm master page: Right FW-85BZ35F / 75BZ35F / 65BZ35F / 55BZ35F / 49BZ35F / 43BZ35F 4-735-226-14(1)

• N’enroulez pas le cordon d’alimentation secteur autour de l’adaptateur secteur. Le fil de noyau risquerait d’être coupé et/ou de provoquer un dysfonctionnement de la passerelle multimédia.

• Ne touchez pas l’adaptateur secteur avec des mains humides.

• En cas d’anomalie de fonctionnement de l’adaptateur secteur, débr anchez-le immédiatement de la prise secteur.

• L’appareil n’est pas déconnecté de la source d’alimentation

cteur aussi longtemps qu’il reste branché sur la prise murale, même si l’appareil proprement dit a été mis hors tension.

• Comme l’adaptateur secteur chauffe lorsqu’il est utilisé pendant

e longue période, vous pouvez sentir la chaleur lorsque vous le touchez à la main. Ce qu’il ne faut pas faire N’installez/n’utilisez pas le moniteur LCD dans des lieux, environnements ou situations comparables à ceux répertoriés ci-dessous car sinon, il risque de ne pas fonctionner correctement ou de provoquer un incendie, une électrocution, d’autres dommages et/ou des blessures. Lieu :

• A l’extérieur (en plein soleil), au bord de la mer, sur un bateau ou voilier, à l’intérieur d’un véhicule, dans des établissements hospitaliers, des sites instables, exposés à la pluie, l’humidité ou à la fumée. Environnement :

• Endroits excessivement chauds, humides ou poussiéreux ; accessibles aux insectes ; soumis à des vibrations mécaniques, à proximité d’objets inflammables (bougies, etc.). Le moniteur LCD ne doit être exposé à aucune forme d’écoulement ou d’éclaboussure. C’est pourquoi aucun objet rempli d’un liquide quelconque, comme un vase, ne doit être placé sur le moniteur LCD. Situations :

• À utiliser lorsque vos mains sont mouillées, en l’absence de boîtier, ou avec des accessoires non recommandés par le fabricant. En cas d’orage, débranchez le moniteur LCD de la prise secteur et de la prise d’antenne.

• Installer le moniteur LCD de manière

illante dans un espace ouvert. Des personnes pourraient se blesser ou l’endommager ou des objets pourraient se heurter au moniteur LCD.

• Placer le moniteur LCD dans un endroit

mide ou poussiéreux, ou dans une pièce pleine de vapeur ou de fumée grasse (près des tables de cuisson ou d’humidificateurs). Il pourrait en résulter un incendie, des risques d’électrocution ou des déformations.

• Installez le moniteur LCD à des endroits sujets à des

empératures extrêmes, par exemple la lumière directe du soleil, près d’un radiateur ou d’un ventilateur soufflant de l’air chaud. Il peut en résulter une surchauffe du moniteur LCD, susceptible de déformer le boîtier et/ou d’entraîner le dysfonctionnement du moniteur LCD.

• Si le moniteur LCD est placé dans les

stiaires de thermes ou de bains publics, le soufre dans l’atmosphère, etc., risque de l’endommager.

• Pour une qualité d’image optimale,

exposez pas l’écran à un éclairage direct ou aux rayons directs du soleil.

• Évitez de déplacer le moniteur LCD d’une zone à une zone chaude . Les changements brusques de température ambiante peuvent entraîner une condensation de l’humidité. Le moniteur LCD peut alors diffuser des images et/ou des couleurs de qualité médiocre. Dans une telle éventualité, laissez l’humidité s’évaporer complètement avant de mettre le moniteur LCD sous tension. Eclats et projections d’objets :

• Ne projetez aucun objet en direction du moniteur LCD. Le verre de l’écran pourrait être brisé lors de l’impact et provoquer des blessures graves.

• Si la surface de l’écran se fendille, ne touchez pas le moniteur

CD avant d’avoir débranché le cordon d’alimentation secteur. Sinon, cela pourrait entraîner un risque d’électrocution. Au repos

• Si vous envisagez de ne pas utiliser le moniteur LCD pendant plusieurs jours, il est conseillé de le débrancher de l’alimentation secteur pour des raisons de sécurité et de protection de l’environnement.

• Le moniteur LCD étant toujours sous tension lorsqu’il est

implement éteint, débranchez la fiche d’alimentation secteur de la prise secteur pour le mettre complètement hors tension.

• Certains moniteurs LCD possèdent des caractéristiques dont le

on fonctionnement peut exiger que l’appareil demeure sous tension lorsqu’il est en mode veille. Avec les enfants

• Ne laissez pas les enfants grimper sur le moniteur LCD.

• Conservez les petits accessoires hors de portée des enfants

our éviter tout risque d’ingestion accidentelle. Si vous rencontrez les problèmes suivants... Eteignez le moniteur LCD et débranchez immédiatement le cordon d’alimentation de la prise secteur si l’un des problèmes suivants devait survenir. Contactez votre revendeur ou le centre de service après-vente

ony pour faire contrôler votre moniteur LCD par un technicien spécialisé. Si :

• Le cordon d’alimentation secteur est endommagé.

• La prise de courant est de mauvaise qualité.

• Le moniteur LCD est endommagé après avoir subi une chute, un

pact ou la projection d’un objet.

• Un objet liquide ou solide a pénétré à l’intérieur des ouvertures

u boîtier. À propos de la température du moniteur LCD Si vous utilisez le moniteur LCD pendant une période prolongée, la température augmente dans la zone entourant le panneau. Si vous le touchez, vous remarquerez peut-être qu’il est chaud. Précautions Visionner le moniteur LCD

• Visionner le moniteur LCD dans une pièce modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort.

• Si vous utilisez un casque, réglez le volume de façon à éviter un nivea u sonore excessif qui pourrait altérer votre capacité auditive. Ecran LCD

• Bien que l’écran LCD soit fabriqué avec une technologie de haute précision et soit doté d’une définition de pixels effectifs de 99,99 % ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l’écran. Ce phénomène est inhérent à la structure de l’écran LCD et n’indique pas un dysfonctionnement.

• N’appuyez pas sur le filtre avant, ne l’éraflez pas et ne placez

as d’objets sur ce moniteur LCD. L’image pourrait être instable ou l’écran LCD être endommagé. FRD:\SONY TV\SY18_CHHB_EU_RG141\4735226141\02FR\4735226141_02FR.fm master page: Left FW-85BZ35F / 75BZ35F / 65BZ35F / 55BZ35F / 49BZ35F / 43BZ35F 4-735-226-14(1)

• Si ce moniteur LCD est utilisé dans un environnement froid, l’image peut apparaître sale ou sombre. Ce n’est pas le signe d’un dysfonctionnement. Ce phénomène disparaît au fur et à mesure que la température augmente.

• Une image rémanente peut apparaître lorsque des images fixes sont affichées en continu. Elle peut disparaître au bout d’un certain temps.

• L’écran et le boîtier se réchauffent lorsque le moniteur LCD est en c ours d’utilisation. Ceci n’a rien d’anormal.

• L’écran LCD contient une petite quantité de cristaux liquides. Respect ez les réglementations locales en vigueur concernant la mise au rebut de cet équipement. Traitement et nettoyage du boîtier et de la surface de l’écran du moniteur LCD Assurez-vous que le cordon d’alimentation secteur relié au moniteur LCD est débranché de la prise de courant avant d’entreprendre toute opération de nettoyage. Pour éviter toute dégradation du ma tériau ou du revêtement de l’écran, respectez les précautions suivantes.

• Pour ôter la poussière du boîtier ou de la surface de l’écran,

ottez délicatement avec un linge doux. En cas de saleté tenace, frottez avec un linge doux légèrement imprégné d’une solution à base de détergent doux dilué.

• Ne jamais vaporiser d’eau ou de détergent dir ectement sur le moniteur LCD. Le liquide pourrait couler au bas de l’écran ou sur les parties extérieures, voire pénétrer dans le moniteur LCD et l’endommager.

• N’utilisez jamais d’éponge abrasive, de

oduit de nettoyage alcalin/acide, de poudre à récurer ou de solvant volatil, qu’il s’agisse d’alcool, d’essence, de diluant ou d’insecticide. L’utilisation de ces produits ou tout contact prolongé avec des matériaux en caoutchouc ou en vinyle peut endommager la surface de l’écran et le matériau du boîtier.

• Ne touchez pas le moniteur LCD si votre main est recouverte d’une substance chimique quelconque, comme de la crème pour les mains ou de l’écran total.

• Le nettoyage régulier des ouvertures de ventilation est

ecommandé pour assurer une ventilation correcte.

• Si l’angle du moniteur LCD doit être réglé, déplacez lentement

e dernier pour éviter qu’il ne se désolidarise et tombe de son pied. Appareils optionnels

• Éloignez le moniteur LCD de tout appareil ou équipement optionnel émettant des rayonnements électromagnétiques. Sinon, cela pourrait entraîner une déformation de l’image et/ou un bruit.

• Cet appareil a été testé et déclaré conforme aux limites de la Dir ective CEM lors de l’utilisation d’un câble de signal de liaison dont la longueur ne dépasse pas 3 mètres. Fonction sans fil de l’appareil

• N’utilisez pas cet appareil à proximité d’un équipement médical (stimulateur cardiaque, par exemple), car cela pourrait altérer le bon fonctionnement de ce dernier.

• Même si cet appareil émet/reçoit des signaux brouillés, soyez

ttentif aux éventuelles interceptions non autorisées. Nous ne pouvons être tenus responsables de tout problème que cela pourrait entraîner.

• Cet équipement doit être installé et utilisé en laissant une distanc e de séparation d’au moins 20 cm entre l’antenne de ce pér iphérique et le corps d’une personne. Faire attention lors de l’utilisation de la télécommande

• Respectez les polarités lors de l’insertion de piles.

• Ne mélangez pas des piles de types différents, ni des piles usa gées avec des piles neuves.

• Respectez l’environnement lorsque vous jetez les piles.

’élimination des piles peut être réglementée dans certaines régions. Consultez les autorités locales.

• Manipulez la télécommande avec so in. Ne la laissez pas tomber, ne la piétinez pas et ne renversez aucun liquide sur celle-ci.

• Ne placez pas la télécommande à proximité d’une source de cha leur, dans un endroit exposé à la lumière directe du soleil ou dans une pièce humide. Mise au rebut du moniteur LCD Traitement des appareils électriques et électroniques en fin de vie (appli cable dans les pays de l’Union Européenne et dans les autres pays disposant de systèmes de collecte sélective) Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. En revanche, il doit être rapporté à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l’environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour toute information complémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté le produit. Elimination des piles et accumulateurs usagés (applicable dan s les pays de l’Union Européenne et dans les autres pays disposant de systèmes de collecte sélective) Ce symbole apposé sur la pile ou l’accumulateur, ou sur l’emballage, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Le symbole chimique du plomb (Pb) est rajouté lorsque ces piles contiennent plus de 0,004 % de plomb. En vous assurant que ces piles et

cumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur traitement inapproprié pourrait provoquer sur l’environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui, pour des raisons de sécurité, de performance ou d’intégrité des données, nécessitent une connexion permanente à une pile ou à un accumulateur intégré(e), il conviendra de vous rapprocher d’un Service Technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique en fin de vie à un point de collecte approprié, vous vous assurez que la pile ou l’accumulateur sera traité correctement. Pour tous les autres cas de figure et afin de retirer les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d’utilisation. Rapportez les piles et accumulateurs usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de cette pile ou de cet accumulateur, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit ou cette pile ou cet accumulateur.D:\SONY TV\SY18_CHHB_EU_RG141\4735226141\02FR\4735226141_02FR.fm master page: Right FW-85BZ35F / 75BZ35F / 65BZ35F / 55BZ35F / 49BZ35F / 43BZ35F 4-735-226-14(1)

Pièces et commandes Commandes et voyants

FW-85/75/65/55BZ35FFW-49/43BZ35F

(Alimentation) /+/– Quand le téléviseur est hors tension, Appuyez sur pour le mettre sous tension. Quand le téléviseur est sous tension, Maintenez enfoncé pour le mettre hors tension.Appuyez sur plusieurs fois pour changer de fonction, puis appuyez sur la touche + ou – pour :• Réglez le volume.• Sélectionnez la chaîne.• La sélection de la source d’entrée du téléviseur. Capteur de télécommande* / Capteur de lumière* / Affichage LED L’affichage LED s’allume ou clignote selon l’état du téléviseur.Pour plus d’informations, consultez le Guide aide.* Ne posez aucun objet à proximité du capteur.

Installation du moniteur LCD au mur Utilisation du Support de fixation murale en option Ce mode d’emploi du moniteur LCD illustre uniquement les étapes nécessaires à la préparation du moniteur LCD pour son installation murale avant sa fixation au mur. A l’attention des clients : Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier l’installation de votre moniteur LCD à des revendeurs ou des installateurs agréés Sony. N’essayez pas de l’installer vous-même. À l’attention des revendeurs et sous-traitants Sony : Soyez particulièrement attentif à la sécurité pendant l’installation, l’entretien périodique et l’examen du produit. Utilisez le Support de fixation murale SU-WL500 (non fourni) (FW-85/75BZ35F seulement) ou SU-WL450 (non fourni) (sauf FW-85/75BZ35F) pour installer le moniteur LCD au mur. Lorsque vous installez le Support de fixation mural, reportez-vous également au Mode d’emploi et au Guide d’installation fournis avec le Support de fixation mural. Remarque

• Les vis que vous retirez doivent être rangées en lieu sûr, hors de portée des enfants.• Pour retirer le support de table du téléviseur, placez le moniteur LCD avec l’écran face dessous sur une surface nivelée et st able recouverte d’un chiffon doux et épais afin de ne pas endommager la surface de l’écran à cristaux liquides. (FW-49/43BZ35F seulement) Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du moniteur LCD. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l’installation. Sony n’est responsable d’aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.D:\SONY TV\SY18_CHHB_EU_RG141\4735226141\02FR\4735226141_02FR.fm master page: Right FW-85BZ35F / 75BZ35F / 65BZ35F / 55BZ35F / 49BZ35F / 43BZ35F 4-735-226-14(1)

Dépannage Pour les dépannages généraux tels que : écran noir, absence de son, image figée, téléviseur ne réagissant plus pas de réaction du téléviseur ou perte de réseau, suivez les étapes ci-après. 1 Redémarrez votre téléviseur en appuyant sur la touche de mise en marche de la télécommande jusqu’à ce qu’un message s’affiche. Le téléviseur redémarre. Si le téléviseur n’est pas rétabli, essayez de débrancher le cordon d’alimentation secteur du téléviseur pendant deux minutes puis rebranchez-le. 2 Consultez le menu d’aide en appuyant sur la touche HELP de la télécommande. 3 Raccordez votre téléviseur à Internet et effectuez une mise à jour du logiciel. Quand le message [Une nouvelle mise à jour logicielle du système de la TV est disponible…] s’affiche. Sony vous conseille vivement de mettre le logiciel du téléviseur à jour en sélectionnant [Mise à jour maint.]. Ces mises à jour du logiciel améliorent la performance de votre téléviseur ou ajoutent de nouvelles fonctions. L’écran suivant avec [Updating…] (Mise à jour…) s’affiche et l’affichage LED clignote pendant la mise à jour du logiciel. Ne débranchez pas le cordon d’alimentation pendant la mise à jour du logiciel. En effet, la mise à jour du logiciel risquerait de ne pas être menée à son terme et cela pourrait altérer le bon fonctionnement du logiciel. Les mises à jour du logiciel peuvent prendre jusqu’à 15 minutes. Lorsque vous branchez le téléviseur, il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur la touche de mise en marche de la télécommande ou du téléviseur. L’initialisation du système prend du temps. Attendez environ une minute, puis utilisez-le normalement. Problèmes et solutions Lorsque l’affichage LED clignote en rouge.

• Comptez le nombre de clignotements (l’intervalle est de trois secondes). Réinitialisez le téléviseur en débranchant le

ordon d’alimentation secteur pendant deux minutes, puis remettez le téléviseur sous tension. Si le problème persiste, déconnectez le cordon

alimentation secteur et contactez votre revendeur ou un Centre de Service Après-Vente Sony en indiquant le nombre de clignotements la LED d’éclairage. La télécommande ne fonctionne pas.

• Remplacez les piles. La température augmente autour du téléviseur.

• Si vous utilisez le téléviseur pendant une période prolongée, la température augmente dans la zone qui l’entoure. Si vous le touchez, vous remarquerez peut-être qu’il est chaud. Updating...D:\SONY TV\SY18_CHHB_EU_RG141\4735226141\02FR\4735226141_02FR.fm master page: Right FW-85BZ35F / 75BZ35F / 65BZ35F / 55BZ35F / 49BZ35F / 43BZ35F 4-735-226-14(1)

Spécifications Système Type d’affichage Écran à cristaux liquides (LCD), Rétroéclairage LED Norme de couleurs PAL/SECAM/NTSC3.58 (Vidéo uniquement)/ NTSC4.43 (Vidéo uniquement) Sortie son 10 W + 10 W Technologie sans fil Protocole IEEE802.11b/g/n Bluetooth Version 4.1 Bande(s) de fréquence Version du logiciel PKG_.____.____EUA Appuyez sur la touche HEL P de la télécommande pour connaître la version logicielle. Les mises à jour du logiciel/micrologiciel de cet

ppareil, de ses accessoires et composants n’affecteront jamais sa conformité à la Directive 2014/53/UE. Prises d’entrée/de sortie / COMPONENT IN YPBPR (Vidéo composante) : 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Entrée audio (prises phono) AV IN Entrée video (fiche phono partagée avec l’entrée

HDMI IN 1/2/3/4 (accepte une résolution de 4k, Compatible HDCP 2.3) Vidéo : 4096 × 2160p (50, 60 Hz)*

*1 Si la valeur d’entrée est 4096 × 2160p et que [Mode Large] est réglé sur [Normal], la résolution s’affiche à 3840 × 2160p. Pour afficher au format 4096 × 2160p, réglez le paramètre [Mode Large] sur [Etiré 1] ou [Etiré 2]. *2 HDMI IN 2/3 uniquement. Pour la prise en

arge de 18 Gbps, réglez [Format du signal

MI] sur [Format amélioré]. *3 Reportez-vous au Guide d’aide pour plus de

tails. Audio : PCM linéaire 5,1 canaux : 32/44,1/48/88,2/96/

6,4/192 kHz 16/20/24 et 24 bits, Dolby Digital, Dolb y Digital Plus et DTS ARC (Audio Return Channel) (HDMI IN 3 uniquement) (PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS) DIGITAL AUDIO OUT (OPTICAL) Prise optique numérique (PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Digital, DTS)

Entrée audio analogique (mini jack stéréo) AUDIO OUT / (mini-prise stéréo) Casque, sortie audio, caisson de graves 1, 2, 3 Les ports USB 1 et 2 prennent en charge la High Speed USB (USB 2.0) Le port USB 3 prend en charge la Super Speed

SB (USB 3.1 Gen 1) LAN Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l’environnement d’exploitation. Le débit et la qualité de la communication 10BASE-T/ 100BASE-TX ne sont pas garantis pour ce téléviseur.) DC IN 19.5 V (modèles dotés de l’adaptateur secteur fourni uniquement) Entrée de l’adaptateur secteur REMOTE Mini jack RS-232C Ce jack sert à recevoir le signal de commande

Puissance, fiche produit et autres Alimentation sauf les modèles dotés de l’adaptateur secteur fourni 220 V – 240 V CA, 50 Hz modèles dotés de l’adaptateur secteur fourni

iquement 19,5 V CC avec l’adaptateur secteur fourni Valeurs nominales : Entrée 220 V - 240 V CA, 50 Hz Classe d’efficacité énergétique FW-85BZ35F : A FW-75BZ35F : A+ FW-65BZ35F : A+ FW-55BZ35F : A FW-49BZ35F : A FW-43BZ35F : B Taille d’écran (mesurée en diagonale) (environ) FW-85BZ35F : 214,8 cm / 85 pouces FW-75BZ35F : 189,3 cm / 75 pouces FW-65BZ35F : 163,9 cm / 65 pouces FW-55BZ35F : 138,8 cm / 55 pouces FW-49BZ35F : 123,2 cm / 49 pouces FW-43BZ35F : 108,0 cm / 43 pouces Consommation électrique En mode [Standard] FW-85BZ35F : 233 W FW-75BZ35F : 149 W FW-65BZ35F : 120 W FW-55BZ35F : 103 W FW-49BZ35F : 88 W FW-43BZ35F : 76 W En mode [Intense] FW-85BZ35F : 378 W FW-75BZ35F : 250 W FW-65BZ35F : 196 W FW-55BZ35F : 170 W FW-49BZ35F : 145 W FW-43BZ35F : 120 W Consommation électrique annuelle moyenne*

0,50 W (25 W en mode de mise à jour du logiciel/ EPG) Résolution d’affichage 3 840 points (horizontal) × 2 160 lignes (vertical) Puissance de sortie nominale USB 1/2 5 V , 500 mA MAX USB 3 5 V , 900 mA MAX Dimensions (approx.) (l × h × p) Avec support de table FW-85BZ35F : 191,1 × 117,6 × 42,9 cm FW-75BZ35F : 167,3 × 103,1 × 37,1 cm FW-65BZ35F : 145,0 × 90,0 × 31,5 cm FW-55BZ35F : 123,1 × 77,6 × 31,5 cm FW-49BZ35F : 109,8 × 70,3 × 27,9 cm FW-43BZ35F : 96,5 × 62,8 × 27,9 cm Sans support de table FW-85BZ35F : 191,1 × 109,8 × 7,3 cm FW-75BZ35F : 167,3 × 96,3 × 5,4 cm FW-65BZ35F : 145,0 × 83,6 × 5,2

FW-55BZ35F : 123,1 × 71,3 × 5,2 cm FW-49BZ35F : 109,8 × 64,4 × 5,8 cm FW-43BZ35F : 96,5 × 56,9 × 5,8 cm Poids (approx.) Avec support de table FW-85BZ35F : 46,2 kg FW-75BZ35F : 40,1 kg FW-65BZ35F : 26,5 kg FW-55BZ35F : 20 kg FW-49BZ35F : 13,7 kg FW-43BZ35F : 11,3 kg Sans support de table FW-85BZ35F : 44,1 kg FW-75BZ35F : 38,9 kg FW-65BZ35F : 25,6 kg FW-55BZ35F : 19,1 kg FW-49BZ35F : 13,2 kg FW-43BZ35F : 10,8 kg *1 Consommation électrique par an, en considérant que le téléviseur reste allumé 4 heures par jour pendant 365 jours. La consommation électrique réelle dépendra du mode d’utilisation du téléviseur.*2 La consommation spécifiée en mode de veille est tteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.*3 La consommation électrique en veille augmentera orsque votre téléviseur sera connecté au réseau. Remarque

• La disponibilité des accessoires en option varie selon les pays, les régions, les modèles de téléviseur et les stocks.• La conception et les spécifications sont sujettes à mod ification sans préavis. Informations sur les marques commerciales

• Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.D:\SONY TV\SY18_CHHB_EU_RG141\4735226141\02FR\4735226141_02FR.fm master page: Right FW-85BZ35F / 75BZ35F / 65BZ35F / 55BZ35F / 49BZ35F / 43BZ35F 4-735-226-14(1)

• Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Audio et le symbole double-D sont des marques de Dolby Laboratories.

• « BRAVIA », et BRAVIA Sync sont des marques commerciales ou marques

éposées de Sony Corporation.

• Google, Android TV, Google Play, Chr omecast built-in, YouTube et les autres marques et logos associés sont des marques de Google LLC.

racast® sont des marques déposées de Wi-Fi Alliance.

• Wi-Fi Protected Setup™ est une marque dép osée de Wi-Fi Alliance.

• Le logo Wi-Fi CERTIFIED™ est une marque de c ertification de Wi-Fi Alliance.

• Pour les brevets DTS, visitez http://

tents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, & DTS et le symbole utilisés conjointement sont des marques déposées tandis que DTS Digital Surround est une marque commerciale de DTS, Inc. © DTS, Inc. Tous droits réservés.

• Les logos et le mot de marque Bluetooth® sont d es marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Sony Corporation est couverte par une licence. Les autres marques commerciales et noms de marque appartiennent à leurs propriétaires respectifs.

• TUXERA est une marque déposée de Tuxera Inc. aux É tats-Unis et dans d’autres pays.

• Le logo USB-IF SuperSpeed USB Trident est une marque déposée de USB Implementers Forum, Inc.
