Produkttyp	Professionell LCD-skärm
Märke	Sony
Modell	Bravia FW49BZ35F
Skärmstorlek (diagonal)	123,2 cm (49 tum)
Bildskärmsupplösning	3 840 x 2 160 pixlar (4K UHD)
Skärmteknik	LCD med LED-bakgrundsbelysning
Mått (med stativ)	Ej specificerat
Vikt (med stativ)	13,7 kg
Vikt (utan stativ)	13,2 kg
Strömförsörjning	220-240 V AC, 50 Hz
Elförbrukning (standardläge)	88 W
Elförbrukning i viloläge	0,50 W
Energieffektivitetsklass	A
HDMI-anslutning	4 HDMI-ingångar (HDMI IN 1/2/3/4) som stöder 4K
USB-anslutning	2 USB 2.0-portar, 1 USB 3.1 Gen 1-port
Nätverksanslutning	LAN 10BASE-T/100BASE-TX, Wi-Fi IEEE 802.11b/g/n, Bluetooth 4.1
Ljudutgång	10 W + 10 W (inbyggda högtalare)
Smarta funktioner	Android TV med Google Play, inbyggd Chromecast, BRAVIA Sync
Väggfäste	Kompatibel med Sony SU-WL450 väggfäste (tillval)
Drifttemperatur	0 °C till 40 °C
Driftsfuktighet	Ej specificerad
Underhåll och rengöring	Koppla ur innan rengöring. Använd en mjuk trasa lätt fuktad med ett milt rengöringsmedel. Använd inte lösningsmedel eller slipande medel.
Säkerhetsanvisningar	Installera på en stabil och horisontell yta. Blockera inte ventilationsöppningarna. Använd endast rekommenderade Sony-tillbehör.
Reparabilitet	Reparationer måste utföras av en auktoriserad Sony-tekniker.

Vanliga frågor - Bravia FW49BZ35F SONY

Hur monterar jag skärmen på väggen?

Använd Sony SU-WL450 väggfäste (tillval). Låt en auktoriserad tekniker utföra installationen. Följ instruktionerna i medföljande guide.

Vad är skärmupplösningen för FW49BZ35F?

Upplösningen är 3 840 x 2 160 pixlar (4K UHD).

Hur rengör jag skärmen och höljet?

Koppla först ur nätsladden. Använd en mjuk trasa lätt fuktad med vatten eller utspätt milt rengöringsmedel. Använd aldrig slipande svamp, alkohol, bensen eller thinner.

Vad gör jag om fjärrkontrollen inte fungerar?

Byt ut batterierna med rätt polaritet. Använd inte batterier av olika typer eller använda tillsammans med nya.

Hur utför jag en programuppdatering?

Anslut TV:n till internet och gå till inställningarna. Välj Manuell uppdatering när uppdateringsmeddelandet visas. Koppla inte ur nätsladden under uppdateringen.

Vad betyder blinkande röd LED?

Räkna antalet blinkningar (3 sekunders intervall). Återställ genom att koppla ur nätsladden i 2 minuter. Om problemet kvarstår, kontakta Sony kundtjänst och ange antalet blinkningar.

Kan jag använda en annan nätadapter?

Nej, använd endast den medföljande nätadaptern. En annan adapter kan orsaka funktionsfel.

Hur transporterar jag skärmen säkert?

Koppla bort alla kablar. För FW49BZ35F räcker det med två personer. Greppa den i basen, tryck inte på skärmen. Använd originalförpackningen om möjligt.

Vilka försiktighetsåtgärder finns mot fall?

Placera skärmen på en stabil och horisontell möbel. Använd ett väggfäste för ökad säkerhet. Låt inte barn klättra på apparaten.

Hur gör jag mig av med skärmen vid slutet av livslängden?

Kasta den inte med hushållsavfallet. Lämna den till en insamlingsplats för avfall från elektrisk och elektronisk utrustning i enlighet med lokala bestämmelser.

BRUKSANVISNING Bravia FW49BZ35F SONY

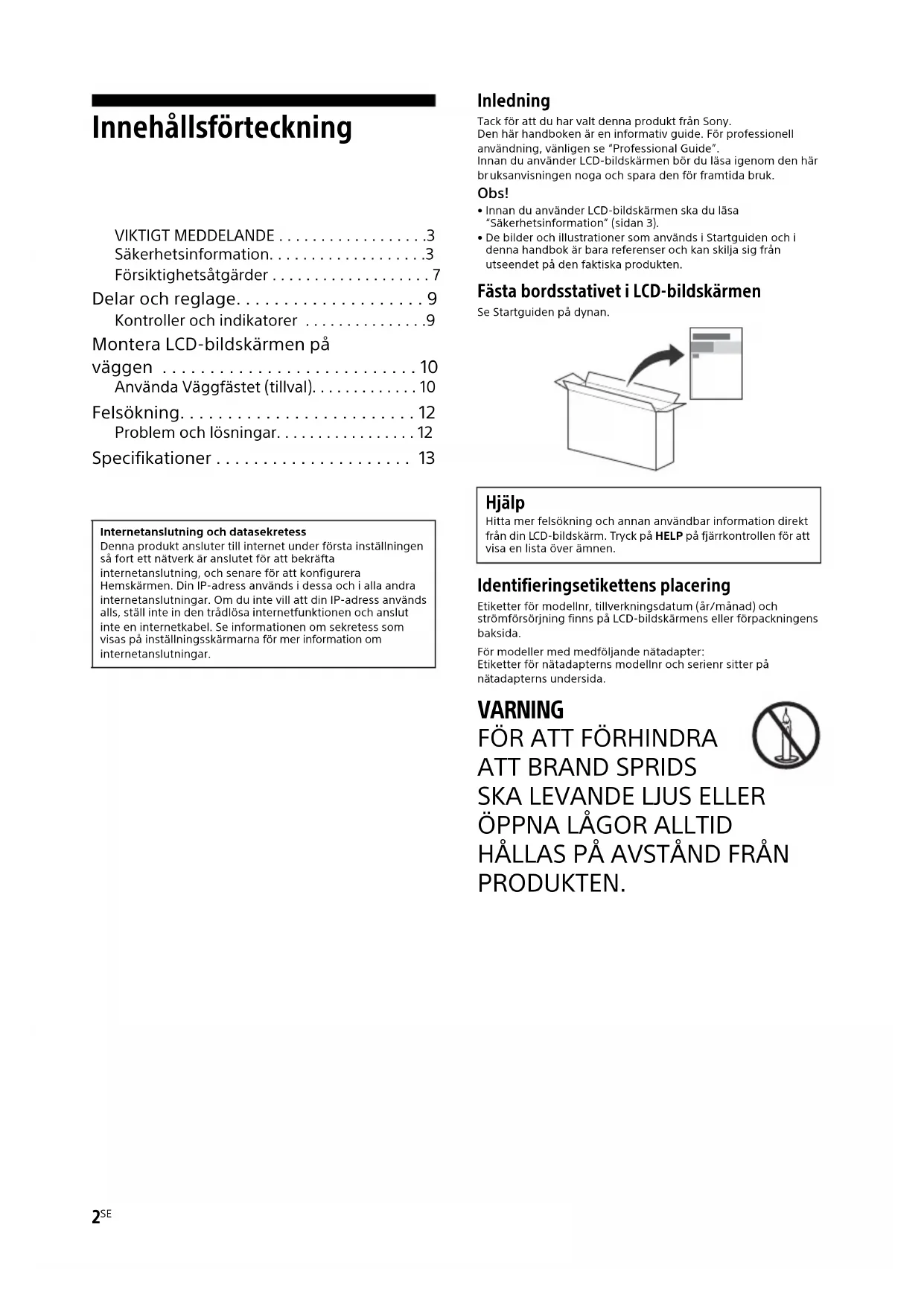

Innehållsförteckning

VIKTIGT MEDDELANDE 3 Säkerhetsinformation 3 Försiktighetsåtgärder 7

Delar och reglage 9

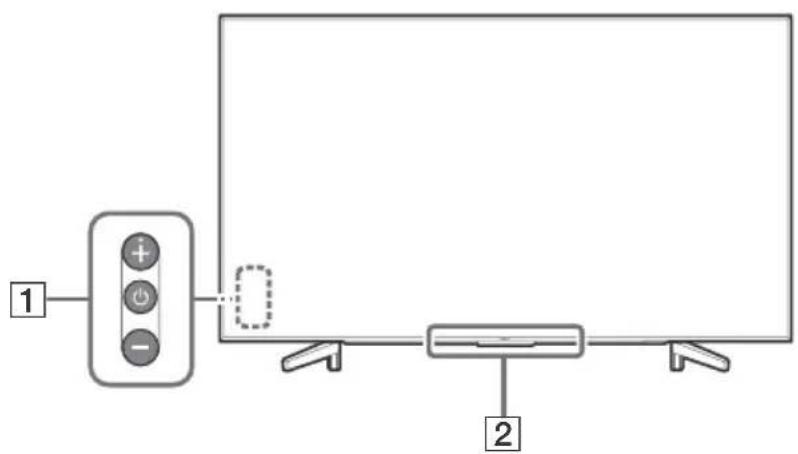

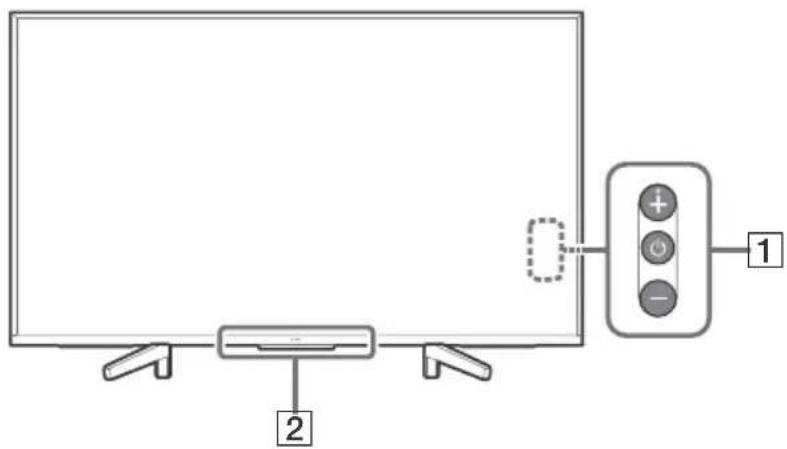

Kontroller och indikatorer 9

Montera LCD-bildskärmen på väggen 10

Problem och lösningar 12

Specifikationer 13

Internetanslutning och datasekretess

Denna produkt ansluter till internet under första inställningen så fort ett nätverk är anslutet för att bekräfta

Denna produkt ansluter till internet under första inställningen så fort ett nätverk är anslutet för att bekräfta

internetanslutning, och senare för att konfigurera

Hemskärmen. Din IP-adress används i dessa och i alla andra

internetanslutningar. Om du inte vill att din IP-adress används

Alltså, ställ inte in den trådlösa internetfunktionen och anslut

inte en internetkabel. Se informationen om sekretess som

visas på inställningsskärmarna för mer information om

internetanslutningar.

Inledning

Tack för att du har valt denna produkt från Sony.

Den här handboken är en informativ guide. För professionell

användning, se "Professional Guide".

Innan du använder LCD-bildskärmen bör du läsa igenom den här

bruksanvisningen noga och spara den för framtida bruk.

Obs!

• Innan du använder LCD-bildskärmen ska du läsa "Säkerhetsinformation" (sidan 3).
• De bilder och illustrationer som används i Startguiden och i

denna handbok är bara referenser och kan skilja sig från

utseendet på den faktiska produkten.

Fästa bordsstativet i LCD-bildskärmen

Se Startguiden på dynan.

Hjälp

Hitta mer felsökning och annan användbar information direkt

från din LCD-bildskärm. Tryck på HELP på fjärrkontrollen för att

visa en lista över ämnen.

Identifieringsetiketternas placering

Etiketter för modellnr, tillverkningsdatum (år/månad) och

strömförsörjning finns på LCD-bildskärmens eller förpackningens baksida.

För modeller med medföljande nätadapter:

Etiketter för nätadapterns modellnr och serienr sitter på

nätadapterns undersida.

VARNING

FÖR ATT FÖRHINDRA

ATT BRAND SPRIDS

SKA LEVANDE LJUS ELLER

ÖPPNA LÄGOR ALLTID

HÅLLAS PÅ AVSTÅND FRÅN

PRODUKTEN.

VIKTIGT MEDDELANDE

Den här produkten har tillverkats av, eller på uppdrag av Sony Visual Products Inc.

EU-importör: Sony Europe B.V.

Frågor till EU-importören eller frågor som rör produkternas överensstämmelse i Europa skall sändas till tillverkarens auktoriserade representant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien.

Meddelande för radioutrustning

Härmed försäkrar Sony Visual Products Inc. att denna typ av radioutrustning FW-85BZ35F,

Denna radioutrustning kan användas inom EU utan att tillämpliga krav angående användning av radiospektrum bryts.

Säkerhetsinformation

VARNING

Försiktighet

Det finns risk för explosion om batteriet byts ut mot fel sort. Batterier får inte utsättas för hög temperatur, exempelvis från solljus, eld och liknande eller extremt lågt lufttryck som kan resultera i explosion eller läckage av lättantändlig vätska eller gas.

Stabilitetsfara

LCD-bildskärmen kan falla ner och orsaka allvarlig personskada eller dödsfall.

Placera aldrig en LCD-bildskärm på en instabil plats. En LCD-bildskärm kan falla ner och orsaka allvarlig personskada eller dödsfall. Många personskador, speciellt för barn, kan undvikas genom att enkla försiktighetsåtgärder vidtas, som att:

• Använda höljen eller stativ som rekommenderas av LCD-bildskärmens tillverkare.
• Endast använda möbler som säkert stöder LCD-bildskärmen.
• Försäkra dig om att bildskärmen inte skjuter fram över den stödjande möbelns kant.
• Inte placera LCD-bildskärmen på någon hög möbel (till exempel skåp eller bokhyllor) utan att förankra både möbeln och LCD-bildskärmen mot ett passande stöd.
• Inte placera LCD-bildskärmen på tyg eller andra material som kan finnas mellan LCD-bildskärmen och stödjande möbel. Lär barn om farorna med att klättra på möbler för att nå LCD-bildskärmen eller dess kontroller.

Om din befintliga LCD-bildskärm ska behållas och omplaceras bör samma aktsamhet som ovan tillämpas.

Installation

Installera och använd LCD-bildskärmen enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom.

Installation

• LCD-bildskärmen bör placeras nära ett lättåtkomligt eluttag.
• Placera LCD-bildskärmen på en stabil, plan yta för att undvika att den faller ner och orsakar personskada eller egendomsskada.
• Placera LCD-bildskärmen på en plats där den inte kan dras, tryckas eller vältas omkull.
• Montera LCD-bildskärmen så att LCD-bildskärmens bordsstativ inte skjuter ut från skärmbänken (medföljer ej). Om bordsstativet skjuter ut från skärmbänken, kan det hända att LCD-bildskärmen välter, faller i golvet och orsakar personskada eller skada på LCD-bildskärmen.

• Endast en behörig servicetekniker bör utföra vägginstallation.
• Av säkerhetsskäl rekommenderar vi bestämt att du endast använder tillbehör från Sony, inklusive:
• Väggfäste SU-WL500 (Endast FW-85/75BZ35F)
• Väggfäste SU-WL450 (förutom FW-85/75BZ35F)
• Använd de skruvar som levererades med Väggfästet när Väggfästet monteras på LCD-bildskärmen. De medföljande skruvarna är utformade enligt bilden mätt från Väggfästets kontaktyta. Skruvarnas diameter och längd varierar beroende på Väggfästets modell. Användning av andra skruvar kan skada LCD-bildskärmen invändigt eller medföra att den faller ned.

FW-85/49/43BZ35F

FW-75/65/55BZ35F

Transport

• Lossa alla kablar från LCD-bildskärmen innan du transporterar den. Det krävs två eller fler personer (tre eller fler personer för FW-85BZ35F) för att bära en stor LCD-bildskärm. När LCD-bildskärmen ska transporteras bör den hållas enligt nedan. Tryck inte på LCD-panelen eller ramen runt bildskärmen.
• När du lyfter eller flyttar LCD-bildskärmen ska du hålla den ordentligt i undersidan.

FW-85BZ35F

FW-75/65/55BZ35F

FW-49/43BZ35F

• Se till att LCD-bildskärmen inte utsätts för stötar eller kraftiga vibrationer när den transporteras.
• Du bör använda originalkartongen och dess emballage när du sänder in LCD-bildskärmen för reparation eller om du flyttar.

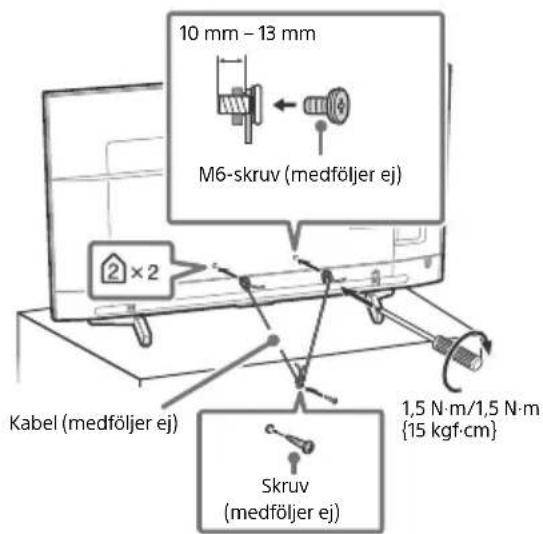

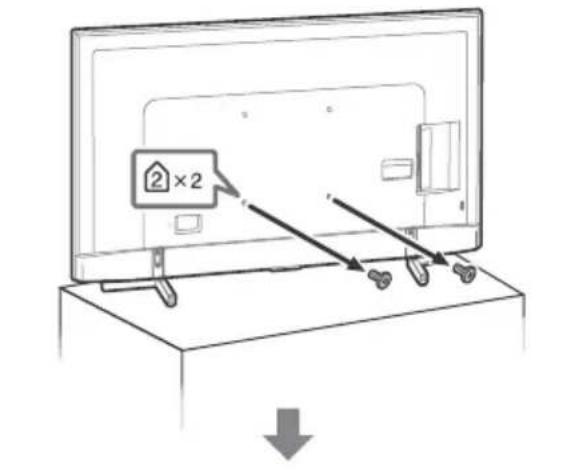

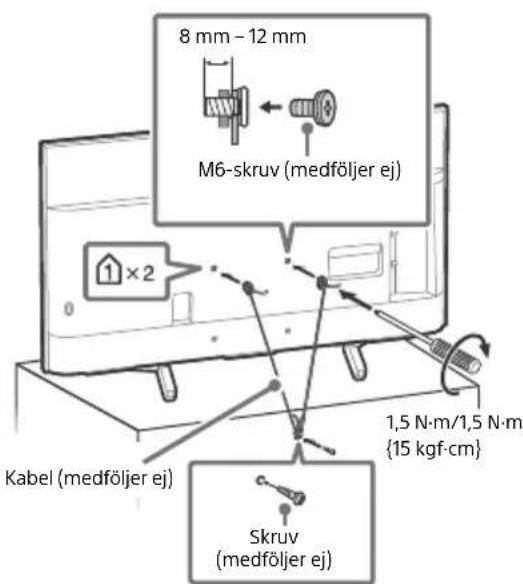

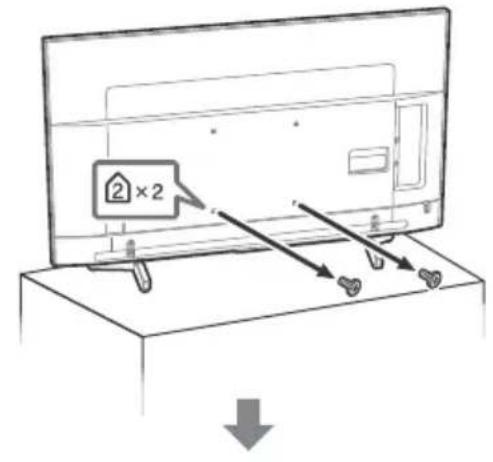

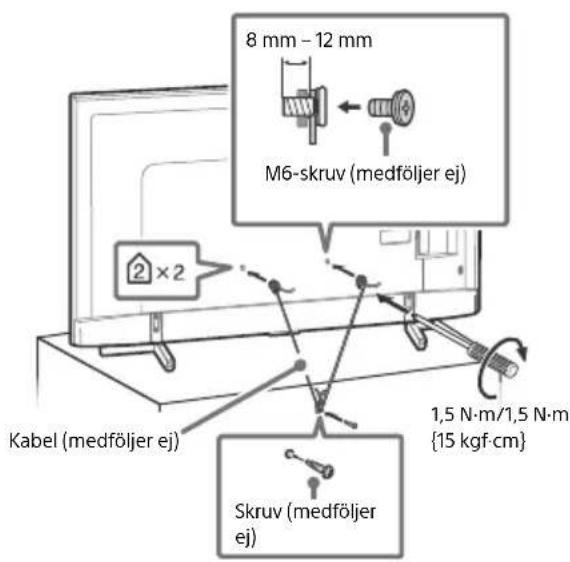

Förebyggande av fall

FW-85BZ35F

FW-75/65/55BZ35F

FW-49/43BZ35F

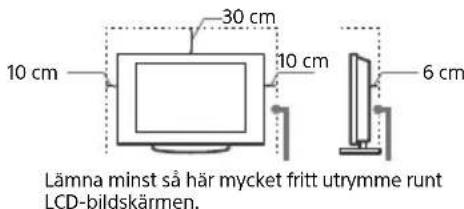

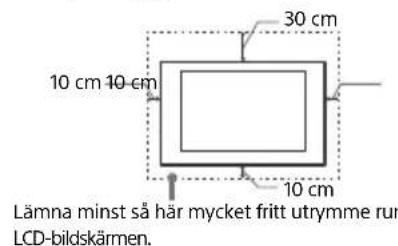

Ventilation

Täck inte för och stoppa inte in några föremål i LCD-bildskärmens ventilationshål. - Lämna fritt utrymme runt LCD-bildskärmen enligt nedanstående figur. Vi rekommenderar bestämt att du använder Sonys Väggfäste för att säkerställa tillräcklig luftcirkulation.

Monterad på väggen Monterad med stativ

För att säkerställa korrekt ventilation och förhindra ansamling av damm eller smuts:

• Lägg inte LCD-bildskärmen platt ned och installera den inte upp-och-ned, bakvänd eller vänd sidledes.
• Placera inte LCD-bildskärmen på en hylla eller matta, i en säng eller i en garderob.
• Täck inte över LCD-bildskärmen med tyg såsom gardiner och lägg inte tidningar och liknande på den.

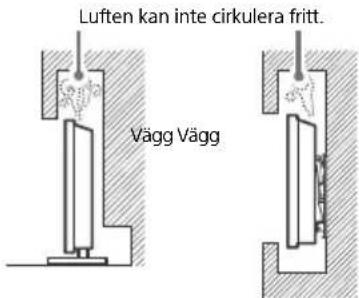

• Installera inte LCD-bildskärmen såsom figurerna nedan visar.

Natkabel

Hantera nätkabeln och eluttaget enligt följande anvisningar för att undvika brandrisk, elektriska stötar eller skador på person eller egendom:

• Använd endast nätkablar från Sony och inga andra märken.
• För in stickkontakten hela vägen i eluttaget.
• Anslut LCD-bildskärmen till ett eluttag som levererar 220 V - 240 V AC. För din egen säkerhet, lossa nätkabeln från eluttaget före ledningsdragning och se till att du inte snavar på kablarna.
• Lossa nätkabeln från eluttaget innan du flyttar LCD-bildskärmen eller utför något arbete på den. Håll nätkabeln på avstånd från värmekällor.
• Lossa stickkontakten från eluttaget och rengör den regelbundet. Om kontakten täcks med damm och tar upp fukt kan isoleringen försämras, vilket kan orsaka brand.

Obs!

• Använd inte medföljande nätkabel tillsammans med annan utrustning.
• Kläm, böj eller vrid inte nätkabeln för mycket. Ledarna inuti kabeln kan exponeras eller gå av. Modifiera inte nätkabeln. Ställ inga tunga föremål på nätkabeln.
• Dra inte i själva kabeln när du lossar nätkabeln från eluttaget - tag i stickkontakten.
• Anslut inte alltför många apparater till ett och samma eluttag.
• Använd inte eluttag som inte passar till stickkontakten.

NOTERING OM NÄTADAPTER (enbart på modeller med nätadapter)

Varning

Utsätt inte den här apparaten för regn eller fukt för att undvika risk för brand eller elstötar.

Att placera kärl med vätska, t.ex. blomvaser, på enheten medför risk för elektriska stötar och fara för brand. Placera inte denna utrustning i ett trångt utrymme, som till exempel i en bokhylla eller liknande.

• Se till så att nätkontakten ansluts till ett lättåtkomligt eluttag i närheten av utrustningen.
• Använd medföljande nätadapter och nätkabel.
• Använd inte någon annan nätadapter. Det kan orsaka funktionsstörningar.
• Anslut nätadaptern till ett lättåtkomligt eluttag. Vira inte nätkabeln runt nätadaptern. Det kan hända att kabeln går sönder och/eller orsakar funktionsfel på mediamottagaren. Vidrör inte nätadaptern med våta händer.
• Om nätadaptern inte verkar fungera korrekt bör du omedelbart dra ut den från eluttaget.
• Systemet är inte bortkopplat från elnätet så länge kontakten sitter i ett vägguttag, även om du stängt av själva systemet.
• Det kan hända att din hand blir varm när du rör vid nätadaptern eftersom den blir varm när den används under en längre tid.

Förbjuden användning

Installera inte och använd inte LCD-bildskärmen på platser eller i miljöer/situationer som beskrivs nedan. Annars kan felfunktioner uppstå i LCD-bildskärmen som kan orsaka brandtillbud, elektriska stötar eller skador på person eller egendom.

Platser:

• Utomhus (i direkt solsken), på stranden, i en båt eller någon annan typ av fartyg, i ett fordon, på sjukvårdsinrättningar, på ostadiga platser, nära vatten, regn, fukt eller rök.

Miljöer:

• Platser som är mycket varma, fuktiga eller dammiga, där insekter kan ta sig in i LCD-bildskärmen, där LCD-bildskärmen kan utsättas för mekaniska vibrationer eller i närheten av brinnande föremål (t.ex. levande ljus). LCD-bildskärmen får inte utsättas för dropp eller stänk och vätskebehållare såsom vaser får inte ställas på den.

Situationer:

• Använd när dina händer är våta, med kabinettet borttaget eller med tillval som inte rekommenderas av tillverkaren. Koppla loss LCD-bildskärmen från eluttaget och antennen när det åskar.
• Installera LCD-bildskärmen så att den sticker ut i ett öppet utrymme. Det kan leda till materiella skador eller personskador om en person eller något föremål stöter in i LCD-bildskärmen.
• Placera inte LCD-bildskärmen i ett fuktigt eller dammigt utrymme, eller i ett rum med oljig rök eller ånga (nära köksbänkar eller luftfuktare). Det kan orsaka elektriska stötar eller att LCD-bildskärmen blir skadad.
• Installera inte LCD-bildskärmen på platser där den utsätts för extrema temperaturer som direkt solljus, nära en värmeradiator eller en värmeventil. LCD-bildskärmen kan överhettas i ett sådant förhållande vilket kan orsaka deformation av höljet och/eller fel på LCD-bildskärmen.

• Om LCD-bildskärmen placeras i ett omklädningsrum för ett allmänt bad eller varma källor kan LCD-bildskärmen skadas av luftburen svavel etc.
• Utsätt inte skärmen för direktbelysning eller solljus för att du ska erhålla den bästa bildkvaliteten.
• Undvik att flytta LCD-bildskärmen från en kall till en varm plats. Plötsliga förändringar i rumstemperaturen kan orsaka kondensbildning. Detta kan göra att LCD-bildskärmen visar en dålig bildkvalitet och/eller dålig färg. Om detta sker måste fukten avdunsta helt innan LCD-bildskärmen startas.

Trasiga delar:

Kasta aldrig något mot LCD-bildskärmen. Skärmglaset kan gå sönder och orsaka allvarliga personskador. - Om LCD-bildskärmens hölje spricker, koppla loss LCD-bildskärmen från eluttaget innan du tar i den. Annars kan detta orsaka elchock.

När LCD-bildskärmen inte används

• Om du inte tänker använda LCD-bildskärmen på flera dagar bör du koppla loss LCD-bildskärmen från eluttaget av miljö- och säkerhetsskäl.
• Eftersom LCD-bildskärmen inte kopplas bort från nätspänningen när du endast stänger av den måste du även dra ur kontakten från eluttaget för att helt koppla bort LCD-bildskärmen.
• Vissa LCD-bildskärmar kan ha funktioner som kräver att LCD-bildskärmen står kvar i standby-läge för att den ska fungera korrekt.

Barnens säkerhet

• Se till att barn inte klättrar på LCD-bildskärmen.
• Håll små tillbehör utom räckhåll för barn så att de inte råkar sväljas av misstag.

Om följande problem uppstår...

Stäng av LCD-bildskärmen och lossa omedelbart stickkontakten från eluttaget om något av följande problem uppstår. Kontakta din återförsäljare eller ett Sony servicecenter för att få LCD-bildskärmen undersökt av en behörig servicetekniker.

Om:

• Nätkabeln skadas.
• Eluttaget inte passar till stickkontakten.
• LCD-bildskärmen skadas genom att den tappas, utsätts för hårda stötar eller genom att föremål kastas på den. Vätska eller något föremål råkar hamna i höljets öppningar.

Om LCD-bildskärmens temperatur

När LCD-bildskärmen används under en längre tid kan området runt panelen bli varmt. Du kan känna denna värme om du tar på panelen med handen.

• Du bör se på LCD-bildskärmen i ett rum med måttlig belysning. När du ser på LCD-bildskärmen i dålig belysning eller under längre perioder påfrestas ögonen.
• När du använder hörlurar, ställ in ljudvolymen på en måttlig nivå så att du inte skadar din hörsel.

LCD-skärm

• Trots att LCD-skärmen är tillverkad med högteknologisk precision och 99,99 procent av pixlarna är effektiva kan svarta punkter eller färgade punkter (röda, blå eller gröna) framträda konstant på LCD-skärmen. Detta är en strukturell egenskap hos LCD-skärmar och indikerar inte något fel.
• Tryck inte på och repa inte frontfiltret. Placera inte heller några föremål ovanpå denna LCD-bildskärm. Bilden kan bli ojämn och LCD-skärmen kan skadas.
• Om LCD-bildskärmen används på en kall plats kan fläckar framträda i bilden eller bilden kan bli mörk. Detta indikerar inte på någon felfunktion. Fenomenet försvinner när temperaturen stiger till normal nivå.
• En spökbild kan uppstå om en stillbild ligger kvar på skärmen under en längre tid. Den försvinner troligtvis efter en stund.
• Bildskärmen och höljet blir varma när LCD-bildskärmen används. Detta är inget fel.
• LCD-skärmen innehåller en liten mängd flytande kristaller. Kassera LCD-bildskärmen enligt lokala lagar och bestämmelser.

Hantering och rengöring av LCD-bildskärmen/höljet

Var noga med att lossa nätkabeln från eluttaget före rengöring. Observera följande försiktighetsåtgärder för att undvika degradering av material eller skärmens ytskikt.

• Använd en mjuk duk när du dammar av bildskärmen/höljet. Smuts som är svår att få bort kan du avlägsna genom att fukta duken med ett milt, utspätt rengöringsmedel.
• Spreja aldrig vatten eller rengöringsmedel direkt på LCD-bildskärmen. Det kan droppa ner på skärmens underkant eller dess yttre delar och komma in i LCD-bildskärmen, vilket kan orsaka skador på LCD-bildskärmen.
• Använd aldrig skurdukar med slipmedel, alkaliska eller sura rengöringsmedel, skurpulver eller skarpa lösningsmedel såsom alkohol, bensin, thinner eller insektsspray. Om sådana material används, eller vid långvarig kontakt med gummi- eller vinylmaterial, kan skärmens ytskikt och höljet skadas. Rör inte LCD-bildskärmen om din hand är täckt med något kemiskt medel som handkräm eller solskyddskräm.

Vi rekommenderar att du regelbundet dammsuger ventilationsöppningarna för att säkerställa fullgod ventilation. När du justerar LCD-bildskärmens vinkel, rör den försiktigt så att LCD-bildskärmen inte flyttar sig eller glider av underlaget.

Extra utrustning

• Håll extra tillbehör och utrustning som avger elektromagnetisk strålning på avstånd från LCD-bildskärmen. Annars kan bildstörningar och/eller akustiskt brus uppstå. Denna utrustning har testats och funnits följa gränsvärdena som anges i EMC-direktivet vid användning av en anslutningssignalkabel som är kortare än 3 meter.

Trådlös funktion

• Släpp inte enheten i närheten av medicinsk utrustning (pacemaker etc.), eftersom detta kan leda till felfunktion på den medicinska utrustningen.
• Även om den här enheten tar emot kodade signaler, bör du vara försiktig med icke-auktoriserat upptagande. Vi kan inte hållas ansvariga för problem som uppstår.
• Denna utrustning ska installeras och användas med ett avstånd på 20 cm eller mer mellan antennen och någon persons kropp.

Försiktighet vid hantering av fjärrkontrollen

• Var noga med att sätta i batterierna åt rätt håll (+/-).
• Använd inte olika typer av batterier tillsammans och blanda inte gamla och nya batterier. Kassera batterier enligt gällande miljöbestämmelser. I vissa regioner kan särskilda bestämmelser gälla för kassering av batterier. Rådfråga de lokala myndigheterna.
• Hantera fjärrkontrollen med varsamhet. Se till att inte tappa eller trampa på den och spill inga vätskor på den.
• Placera inte fjärrkontrollen i närheten av värmekällor, i direkt solljus eller i ett fuktigt rum.

Kassering av LCD-bildskärmen

Hantering av gamla elektriska och elektroniska produkter (gäller inom EU och andra länder med separata insamlingssystem)

Symbolen på produkten eller förpackningen anger att produkten inte får hanteras som hushållsavfall. Den ska istället lämnas in på en återvinningsstation för elektriska och elektroniska produkter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till

att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten bortskaffas felaktigt. Återvinning av material bidrar till att bevara naturresurser. Kontakta din lokala myndigheter, din lokala avfallshanteringstjänst eller affären där du köpte produkten för mer information om återvinning.

Hantering av förbrukade batterier (gäller inom EU och andra länder med separata insamlingssystem)

Symbolen på batteriet eller på förpackningen anger att den här produkten/batteriet inte ska hanteras som hushållsavfall. På vissa batterier kan denna symbol användas i kombination med

en kemisk symbol. Den kemiska symbolen för bly (Pb) läggs till om batteriet innehåller mer än 0,004 % bly. Genom att säkerställa att dessa batterier hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som orsakas av felaktig avfallshantering när batteriet slängs. Återvinning av materialet bidrar till att bevara naturresurser. När det gäller produkter som av säkerhets-, prestanda- eller dataintegritetsskäl kräver permanent anslutning till ett inbyggt batteri ska detta batteri alltid bytas av en auktoriserad servicetekniker. För att säkerställa att batteriet hanteras korrekt ska produkten lämnas in på en lämplig återvinningsstation för elektriska och elektroniska produkter när den är förbrukad. Information om alla andra batterityper finner du i avsnittet om säker borttagning av batteriet. Lämna in batteriet på en lämplig återvinningsstation för förbrukade batterier. Kontakta din lokala myndigheter, din lokala avfallshanteringstjänst eller affären där du köpte produkten eller batteriet för mer detaljerad information om hur du återvinner batteriet.

Delar och reglage

Kontroller och indikatorer

FW-85/75/65/55BZ35F

FW-49/43BZ35F

1 (Strömbrytare) +/-

När TV:n är avstängd,

Tryck på ① för att slå på strömmen.

När TV:n är påslagen,

Tryck och håll ned ① för att stänga av.

Tryck flera gånger för att byta funktion och tryck sedan på knappen + eller – för att:

• Justera volymen. Välj kanal.
• Välj ingångskälla för TV:n.

Fjärrkontroll-sensor*/Ljussensor*/ LED-belysning

Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör installera LCD-bildskärmen, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-återförsäljare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna produkt.

Experthjälp krävs för installation av denna produkt, speciellt för att avgöra väggens styrka att hålla LCD-bildskärmens vikt. Var mycket noga med att överlåta väggmontering av denna produkt till din Sony-återförsäljare eller en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig hantering eller felaktig installation.

Använd väggfästet SU-WL500 (medföljer ej) (endast FW-85/75BZ35F) eller SU-WL450 (medföljer ej) (förutom FW-85/75BZ35F) för att installera LCD-bildskärmen på väggen.

Se också bruksanvisningen och installationsguiden som medföljer väggfästet för montering av väggfästet.

Obs!

• Förvara alltid de borttagna skruvarna på en säker plats och håll dem borta från barn.
• Placera LCD-bildskärmen med skärmen vänd nedåt på en plan och stabil yta täckt med en tjock och mjuk tygbit när du tar bort bordssstativet från LCD-bildskärmen för att förhindra att skada LCD-skärmens yta. (endast FW-49/43BZ35F)

Ta bort skruvarna från LCD-bildskärmens baksida.

1 Starta om TV:n genom att trycka på strömbrytarknappen på fjärrkontrollen tills ett meddelande visas. TV:n startar om. Om TV:n inte återställs, försök med att koppla ur TV:n från nätströmmen och ha den urkopplad i två minuter, och koppla sedan in den igen. 2 Se hjälpmenyn genom att trycka på HELP på fjärrkontrollen. 3 Anslut din TV till Internet och utför en programvaruuppdatering.

Om meddelandet [En ny programuppdatering för TV-systemet finns tillgänglig...] visas.

Sony rekommenderar starkt att du uppdaterar TV:ns programvara genom att välja [Uppdatera nu]. Dessa programvaruuppdateringar förbättrar din TV-prestanda eller lägger till nya funktioner.

Följande skärm med [Updating...] (Uppdatera...) visas och LED-belysningen blinkar i vitt medan programvaran uppdateras.

Koppla inte ur nätkabeln under programvaruuppdateringen. Uppdateringen av programvaran kanske inte genomförs korrekt om du gör det, vilket kan leda till programvarufel. Programvaruuppdateringar kan ta upp till 15 minuter.

När du ansluter TV:n till elnätet är det kanske inte möjligt att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n.

Det tar tid att initiera systemet. Vänta cirka en minut och försök sedan igen.

Problem och lösningar

Om LED-belysningen blinkar röd.

Räkna hur många gånger den blinkar (intervalltiden är tre sekunder). Starta om TV:n genom att koppla från nätströmmen i två minuter, och starta sedan TV:n. Om problemet kvarstår, koppla ur nätströmmen, och kontakta din återförsäljare eller Sonys servicecenter och ange hur många gånger LED-belysningen blinkar.

Fjärrkontrollen fungerar inte.

• Byt ut batterierna.

Det blir varmt runt TV:n.

• När TV:n används under en längre tidsperiod blir det varmt runt TV:n. Du kan känna denna värme om du tar på panelen med handen.

Specifikationer

System

Skärmsystem

LCD-skärm (bildskärm med flytande kristaller),

LED-bakgrundsbelysning

Färgsystem

PAL/SECAM/NTSC3.58 (Endast video)/NTSC4.43

(Endast video)

Ljudutgång

10W+10W

Trädlös teknik

Protokoll IEEE802.11b/g/n

Bluetooth version 4.1

Frekvensband

Trådlöst LAN (IEEE 802.11b/g/n)

Frekvensområde Utgångseffekt

2 400-2 473 MHz < 20,0 dBm

Bluetooth

Frekvensområde Utgångseffekt

2 400-2 483,5 MHz < 10,0 dBm

Programversion

PKG. EUA

Tryck på HELP på fjärrkontrollen för att få reda på programvaruversionen.

Inga uppdateringar av programvara/fast programvara för en utrustning/tillbehör/komponent kommer någonsin att påverka dess överensstämmelse med direktiv 2014/53/EU i framtiden.

Uttag för ingångar/utgångar

COMPONENT IN

YPBPR (komponentvideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Ljudingång (phonokontakter)

AV IN

Videoingång (vanlig phonokontakt med Y-ingång)

HDMI IN 1/2/3/4 (stöd för 4K-upplösning, HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz) ^{1 2} , 4096 × 2160p

(24Hz) ¹ 3840× 2160p (50, 60 Hz)*2, 3840

1 Om 4096 × 2160p matas in och [Bredbildsläge] är inställt till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in inställningen [Bredbildsläge] till [Full 1] eller [Full 2]. 2 Endast HDMI IN 2/3. För att stödja 18 Gbps, ställ in [HDMI-signalformat] till [Förbättrat format]. *3 Se Hjälpguiden för mer detaljer.

Ljud:

5,1-kanals linjär PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24-bitars, Dolby Digital, Dolby Digital Plus och DTS

ARC (Returkanal för ljud) (HDMI IN 3 endast) (tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Digital, Dolby Digital Plus, DTS)

Digitalt optisk kontakt (tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Digital, DTS)

HDMI 1 AUDIO IN →

Analog ljudingång (stereominiuttag)

AUDIO OUT → / → (stereominiuttag)

Hörlurar, ljudutgång, subwoofer

1.2-3 SS

USB-port 1 och 2 har stöd för High Speed USB (USB 2.0)

USB-port 3 har stöd för SuperSpeed USB (USB 3.1 Gen 1)

LAN

10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets funktionsmiljö kan anslutningshastigheten avvika.)

Kommunikationshastighet och -kvalitet för 10BASE-T/100BASE-TX garanteras inte förrän TV:n är ansluten.)

DC IN 19.5 V (endast modeller med medföljande nätadapter)

Nätadapter ingång

REMOTE

RS-232C, miniplugg

Den här minipluggen tar emot den externa

kontrollsignalen.

Övrigt

Valfritt tillbehör

Väggfäste: SU-WL500 (endast FW-85/75BZ35F)

Väggfäste: SU-WL450 (förutom FW-85/75BZ35F)

Användningstemperatur

0°C - 40°C

Luftfuktighet vid användning

Ström, informationsblad och annat

Strömförsörjning

förutom modell med medföljande nätadapter

220 V - 240 V växelström (AC), 50 Hz

endast modeller med medföljande nätadapter

19,5 V DC med nätadapter

Märkning: Ingång 220 V - 240 V växelström (AC),

50 Hz

Energieffektivitetsklass

FW-85BZ35F: A

FW-75BZ35F: A+

FW-65BZ35F: A+

FW-55BZ35F: A

FW-49BZ35F: A

FW-43BZ35F: B

Skärmstorlek (diagonalt uppmätt) (ca.)

FW-85BZ35F: 214,8 cm / 85 tum

FW-75BZ35F: 189,3 cm / 75 tum

FW-65BZ35F: 163,9 cm / 65 tum

FW-55BZ35F: 138,8 cm / 55 tum

FW-49BZ35F: 123,2 cm / 49 tum

Energiförbrukning i standbyläge*2*3

0,50 W (25 W i programvaruuppdateringsläge/

EPG-uppdateringsläge)

Bildupplösning

3 840 punkter (horisontell) × 2 160 linjer (vertikal)

Uteffekt

USB 1/2

max. 5 V = -500 mA

USB3

max. 5 V = 900 mA

Mått (ca.) (b × h × d)

med bordstativ

FW-85BZ35F: 191,1 × 117,6 × 42,9 cm

FW-75BZ35F: 167,3 × 103,1 × 37,1 cm

FW-65BZ35F: 145,0 × 90,0 × 31,5 cm

*1 Energiförbrukning per år, baseras på TV-apparatens strömförbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende på hur TV-apparaten används.

*2 Specificerad standby-effekt uppnås när TV:n har avslutat nödvändiga interna processer.

*3 Effektförbrukningen i standbyläge ökar när din TV är ansluten till nätverket.

Obs!

• Tillgången på valfria tillbehör beror på land/region/TV-modell/lager.
• Design och specifikationer kan ändras utan förvarning.

Information om varumärken

• Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andra länder.
• Tillverkad på licens från Dolby Laboratories. Dolby, Dolby Audio och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories.

"BRAVIA", BRAVIA och BRAVIA Sync är varumärken eller registrerade varumärken som tillhör Sony Corporation. - Vewd® Core. Copyright 1995-2017 Vewd Software AS. All rights reserved. - Google, Android TV, Google Play, Chromecast built-in, YouTube och andra relaterade märken och logotyper är varumärken som tillhör Google LLC. - Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® och Miracast® är registrerade varumärken som tillhör Wi-Fi Alliance. - Wi-Fi Protected Setup™ är ett varumärke som tillhör Wi-Fi Alliance. - Wi-Fi CERTIFIED™-logotypen är ett certifieringsmärke som tillhör Wi-Fi Alliance. - För DTS-patent se http://patents.dts.com. Tillverkad under licens från DTS, Inc. DTS, symbolen & DTS och symbolen tillsammans är registrerade varumärken och DTS Digital Surround är ett varumärke som tillhör DTS, Inc. © DTS, Inc. Med ensamrätt. - Bluetooth® ordmärke och -logotyp ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens. Övriga varumärken och varunamn tillhör deras respektive ägare. TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i USA och andra länder. - USB-IF SuperSpeed USB tridentlogotyp är ett registrerat varumärke som tillhör USB Implementers Forum, Inc. - Alla andra varumärken tillhör sina respektive ägare.

Innehållsförteckning

VIKTIGT MEDDELANDE 2

DC IN 19.5 V (endast modeller med

*2 Den angivna standbyeffekten uppnås när TV:n har avslutat nödvändiga interna processer.

När TV:n är avstängd,

Tryck på för att slå på.

När TV:n är på,

• Utsidan av TV:n blir varm när TV:n har varit i bruk under en längre tid. Du kan känna värmen när du rör detta område.

Spesifikasjoner

System

Skjermsystem
