Caractéristiques Techniques	Toilette à chasse d'eau à double flux, design moderne, cuvette allongée
Dimensions	Longueur : 76 cm, Largeur : 38 cm, Hauteur : 76 cm
Poids	Environ 30 kg
Matériaux	Céramique de haute qualité, finition émaillée
Utilisation	Conçu pour un usage domestique, facile à utiliser avec un mécanisme de chasse d'eau efficace
Maintenance	Nettoyage régulier recommandé, utilisation de produits non abrasifs
Réparation	Pièces de rechange disponibles, consulter le manuel pour les réparations courantes
Sécurité	Installation conforme aux normes de plomberie, vérification régulière des fuites
Informations Générales	Garantie de 1 an, service client disponible pour assistance

FOIRE AUX QUESTIONS - Promenade II MS814224CUF TOTO

Comment installer la toilette TOTO Promenade II MS814224CUF ?

Assurez-vous de suivre le manuel d'installation fourni avec le produit. Généralement, cela implique de fixer le réservoir à la cuvette, de raccorder le système d'alimentation en eau, et de sceller la base de la toilette au sol.

Que faire si la toilette fuit ?

Vérifiez les joints d'étanchéité entre le réservoir et la cuvette ainsi que les raccords d'alimentation. Si vous constatez une fuite, il peut être nécessaire de remplacer les joints ou de resserrer les raccords.

Comment déboucher la toilette TOTO Promenade II MS814224CUF ?

Utilisez un déboucheur à ventouse ou un furet pour éliminer les obstructions. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la toilette.

Comment nettoyer la cuvette de la toilette sans l'endommager ?

Utilisez un nettoyant doux et non abrasif avec une brosse à toilette. Évitez les nettoyants à base d'acide ou les tampons à récurer qui pourraient rayer la surface.

La toilette TOTO Promenade II MS814224CUF est-elle économe en eau ?

Oui, ce modèle est conçu pour être économe en eau avec une consommation d'environ 4,8 litres par chasse d'eau.

Que faire si la chasse d'eau ne fonctionne pas ?

Vérifiez si le réservoir est plein et si le mécanisme de chasse fonctionne correctement. Il peut être nécessaire de remplacer le flotteur ou le mécanisme de chasse.

Où trouver des pièces de rechange pour la toilette TOTO Promenade II MS814224CUF ?

Les pièces de rechange peuvent être trouvées auprès de revendeurs de plomberie, dans les magasins de bricolage, ou directement sur le site web de TOTO.

Comment régler le niveau d'eau dans le réservoir ?

Ajustez le flotteur selon les instructions du manuel d'utilisation pour régler le niveau d'eau. Cela peut impliquer de tourner une vis ou de déplacer le flotteur sur la tige.

La toilette TOTO Promenade II MS814224CUF est-elle compatible avec un système septique ?

Oui, ce modèle est compatible avec les systèmes septiques, mais il est recommandé d'utiliser des produits de nettoyage biologiques pour préserver l'équilibre du système.

MODE D'EMPLOI Promenade II MS814224CUF TOTO

TABLE DES MATIÈRES
Merci d'avoir choisi TOTO!......................................16 Outils commons nécessaires......................................16 Pièces incluses......................................16 Avant l'installation......................................16 Procédure d'installation......................................17 Instructions d'entretien......................................19 Entretien et nettoyage......................................21 Garantie......................................22 Robinetterie brute......................................23 Pièces de rechange......................................24
MERCI D'AVOIR CHOISI TOTO!
La mission de TOTO est d'affrir au monde entier un style de vie sain, hygiénique et plus comfortable. comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. félicitations pour votrechoix.
OUTILS NÉCESSAIRES
• Clé à Molette de 10 po. • Niveau à Bulle d'Air • Mété à Ruban • Pince MATERIEL REQUIS: • Tuyau d'alimentaion / Raccord • Robinet d'Arrêt	• Tournevis • Couteau à Mastiquer • Perceuse • Boulons de Montage (2) • Rondelle en Caoutchouc / Joint
PIÈCES INCLUSES
Check to make sure you have all these parts from the package:
Cuvette avec Couvercle en Porcelaine Vitrifiée	Couvercle	e f a. Cache (plastique) - 2	b. Base (plastique) - 2
AVANT L'INSTALLATION
■ Lisez attentivement ces instructions avant toute installation. ■ Mettez la notice d'utilisation à l'attention des clients de côte. Ces instructions com-prenment des informations relatives à l'entretien et à la garantie. ■ Si nécessaire, retirez le WC existant. IMPORTANT! En raison de la performance de nos puissants cyclones, G-Max, E-Max et la puissance de pesanteur chasses d'eau, ils ne sont pas précisés pour les installations de back-to-back. Le seul moyen de l'installation de ces toilettes dans une situation de back-to-back, c'est quand les connexions du drain de lauterie incorpore un raccord de Wye. S'il vous plait contacter votre constructeur ou l'entrepreneur avant cette installation. Combinaison Double WYE / 1/8 Coude OUI	Double Sanitaires T / Sanitaires de la Croix NON

AVANT L'INSTALLATION

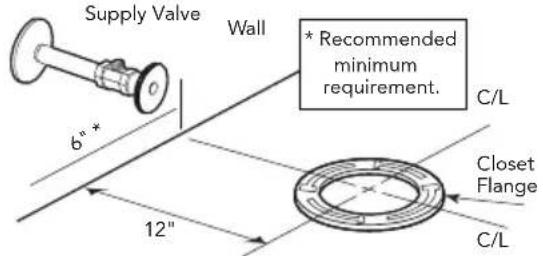

Afin que votre nouvelle Toilette TOTO s'adapte correctement, vérifie les dimensions ci-dessous: Supply Valve

PROCEDURE D'INSTALLATION

1) Enlever tous les débris présents au niveau de la bride des toilettes, puis installer les boulons de support (non fournis) dans les orifices de la bride (voir Illustration 1). Les boulons doivent être introduits dans les orifices de telle manière que leur tête soit place en bas et que la tige filetée soit orientée vers le haut.

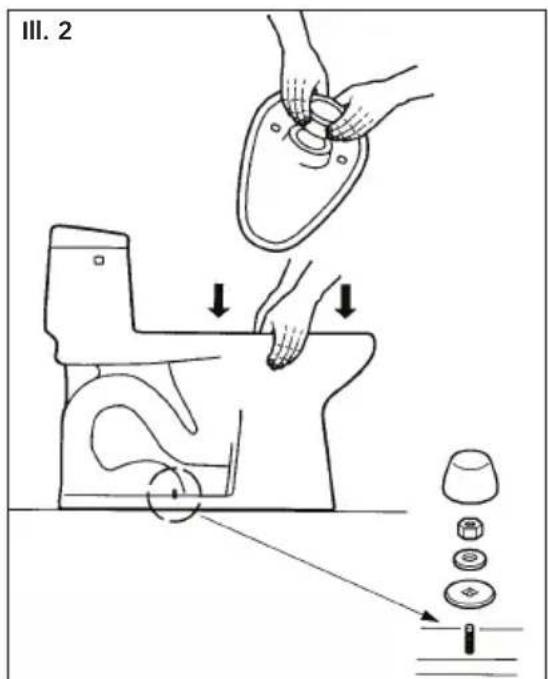

2) Renverser les toilettes soignement sur des tampons de protection. Serrer fermement un joint en cire neuf (non fourni) au niveau de la cavite circulaire, autour de l'orifice d'ecoulement (voir III. 2). Remetre les toilettes à l'endroit et les positionner doucement sur la bride des toilettes et les boulons. Lorsque les toilettes sont correctement positionnées, appuyer fermement des deux cotés des toilettes afin de sceller le joint en cire.

ATTENTION! Ne pas bouger les toilettes une fois que le joint en cire est en place.

3) Insérer la base du cache, la rondelle et les écrous filetés sur les boulons et serrer manuellement.

REMARQUE: Si le cache ne se positionne pas correctement, vérifier que le côte de la base du cache orienté vers le haut est le bon : THIS END UP. Vérifier également si le boulon de support gène à la mise en place du cache. Couper SOIGNEUSMENT l'extremité de la tige du boulon pour pouvoir positionner le cache.

ATTENTION! Ne pas trop serrer les écrous car cela pourrait endommager la porcelain.

PROCEDURE D'INSTALLATION

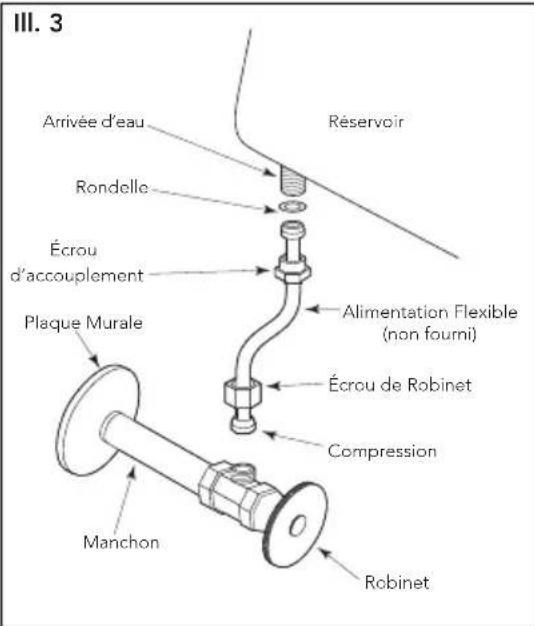

4) Purger l'eau à l'aide du flexible (non fourni) avant de procéder à la connexion au robinet à flotteur / de replissage. Faire couler l'eau dans unseau ou un réseau simultaire jusqu'à ce que tous les débris / produits non organiques soient éliminés du flexible, afin de ne pas contaminer le robinet de replissage. Raccorder le flexible à la tige du robinet à flotteur / de replissage en utilisant un tuyau connecteur flexible en chrome-cuivre ou un connecteur équivalent (voir III. 3).

ATTENTION! Ne pas trop serrer l'ecrou du robinet de remplissage.

Ouvrir l'arrivée d'eau au robinet d'alimentation et rechercher une éventuelle fuite au niveau des raccordements. Resserrer légèrement les connexions si nécessaire. The water supply pressure should be 20 to 80 psi static. (La pression de l'alimentation en eau statique doit être comprise entre 20 et 80 psi (138-551 kPa). (Plaque murale, manchon, robinet et flexible non fourni.)

5) REMARQUE: Aucun flotteur / replissage des ajustements sont nécessaires valve. L'eau s'arrête automatiquement au niveau correct. Tirez plusieurs fois la chasse d'eau. Vérifiez que le clapet de non-retour fonctionne correctement. Assurez-vous que la chaine n'est pas entortillée et que le bras du clapet est dans sa position ajustée.
6) Installé le couvercle du réservoir des toillettes sur la partie supérieure du réservoir des toillettes.

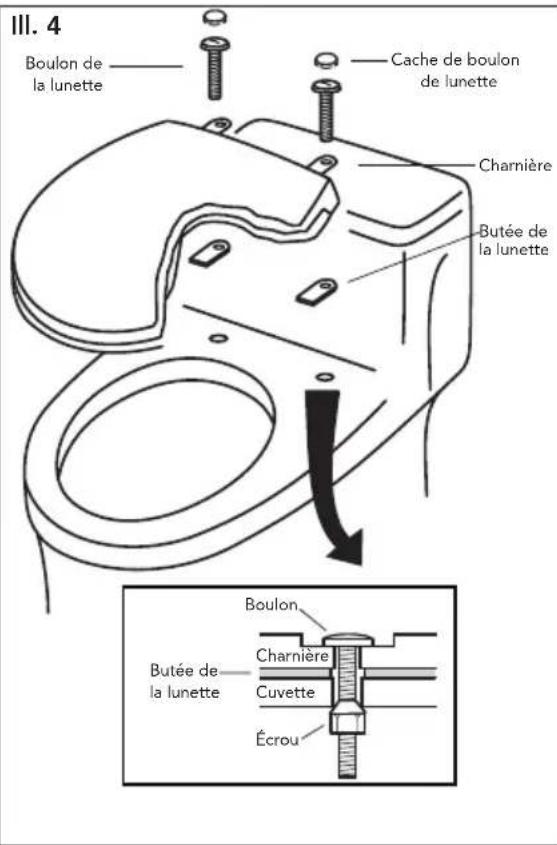

7) Installéz la lunette des toilettes sur la cuvette des toilettes (voir Illustration 7). (L'ensemble des boulons de montage est compris dans la cuvette). Insérez les écrous de la bague en caoutchouc dans les orifices du siège de la cuvette des toilettes.

REMARQUE: Retirez la lunette existante si nécessaire.

Placez la lunette sur la cuvette et faire tourner la charniere pour la positionner tout en maintainant la lunette sur la cuvette. Fixez et vissez le boulon par le dessus à l'aide d'un tournevis. Remplacer le cache boulon et le couvercle inférieur (si nécessaire).

INSTRUCTIONS D'ENTRETIEN

1) Couper l'arrivée d'eau du toilette.
2) Tirer la chasse d'eau et-retirer I'eau restant dans le réservoir à l'aide d'une éponge.
3) Retirer la connexion d'alimentation d'eau au niveau du robinet de replissage.
4) Retirer l'ancien robinet de replissage et utiliser une éponge humide pour nettoyer l'orifice du réservoir.
5) Placer le robinet de replissage neuf dans l'orifice du réservoir.

INSTRUCTIONS D'ENTRETIEN

Procedure de remplacement

6) Visser l'écrou de fixation sur la tige du robinet de replissage et serrer l'écrou.
REMARQUE: Ne pas trop serrer. Veiller à installer le robinet de replissage dans une position qui ne gène pas le fonctionnement du levier de déclenchement.
7) Connecter l'arrivée d'eau à la tige du robinet de replissage et serrer manuellement.

REMARQUE: Ne pas trop serrer. Il s'agit de pieces en plastique. Ne jamais utiliser de pâté à joint au niveau d'une connexion d'arrivée d'eau.

8) Attacher le tuyau de replissage sur le manchon du robinet de replissage et fixer l'autre extrémité du tuyau de replissage sur le tuyau de trop-plein.
9) Ouvrir l'arrivée d'eau et rechercher d'eventuelles fuites à 'extérieur du réservoir.

REMARQUE : Lorsque l'eau remplit le réservoir, elle est également acheminée vers le tuyau de trop-plein, via le tuyau de replissage. Ce flux d'eau supplémentaire est essentiel pour replir la cuvette du toilette. Une fois que l'eau cesse de replir le réservoir, il est possible que des gouttes d'eau résiduelles tombent du robinet de replissage. Ceci est NORMAL et s'arrête rapidement.

Réglage de niveau d'eau

Suivant l'usine de fabrication, vous pouvez disposer de l'un ou deux robinets de remplissement suivants:

Tipo A Tipo B

Tipo C

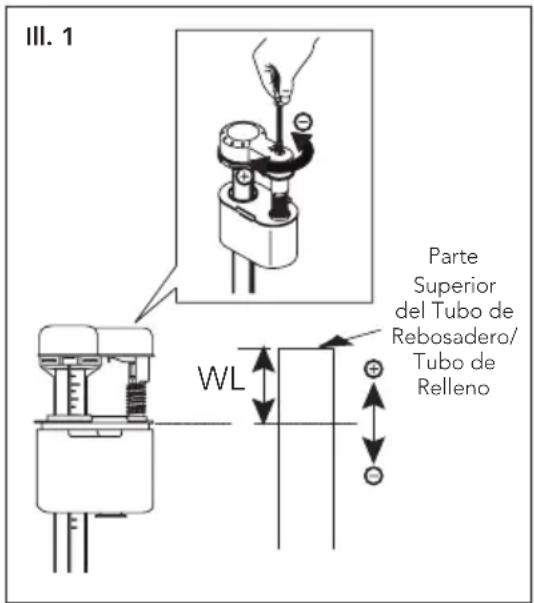

Pour le Valve de Remplissage de Type A:

Reportez-vous au niveau de l'eau (WL) contexte marqué sur la paroi interieure du réservoir. Laisser l'eau pour replir le réservoir. Tournez la vis de réglage dans le sens des aiguilles d'une montre dans la direction (+) pour augmenter la hauteur du niveau d'eau. Tournez la vis de réglage dans le sens contraire des aiguilles d'une montre dans la direction (-) pour réduire la hauteur du niveau d'eau. Tirez la chasse d'eau pour vérifie que le niveau de l'eau est correct. Ajustez si nécessaire (voir Illustration 1).

Pour le Valve de Remplissage de Type B:

Pas besoin d'ajuster le niveau d'eau avec la valve de replissage de Type B. La valve de replissage a ete reglee a l'usine.

INSTRUCTIONS D'ENTRETIEN

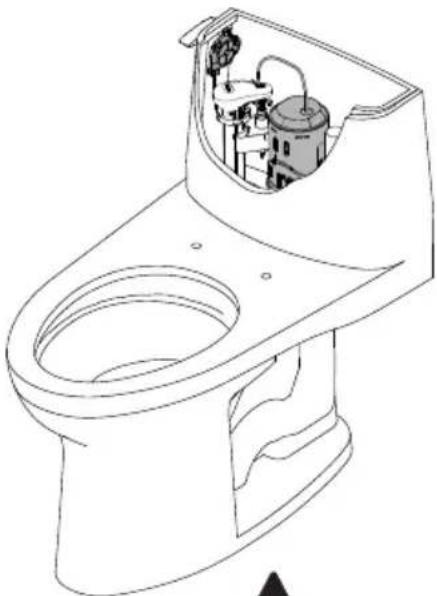

L'entretien du robinet de chasse (modèles CST604CUFG et CST814CUFG)

1) Coupez l'alimentation en eau et tirez la chasse d'eau.
2) Déposez le couvercle du réservoir et posez-le à l'envers sur une surface propre.

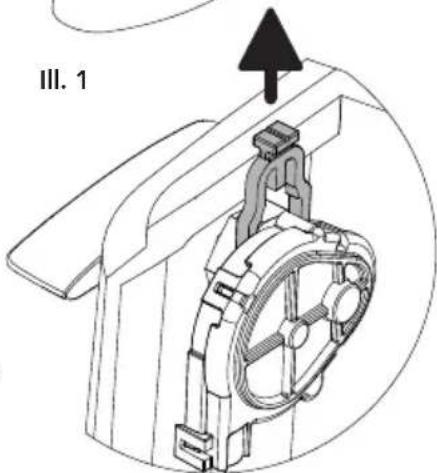

3) Tirez la barrette sur le dessus de la boîte d'engrenages du levier de déclenchement, comme illustré.

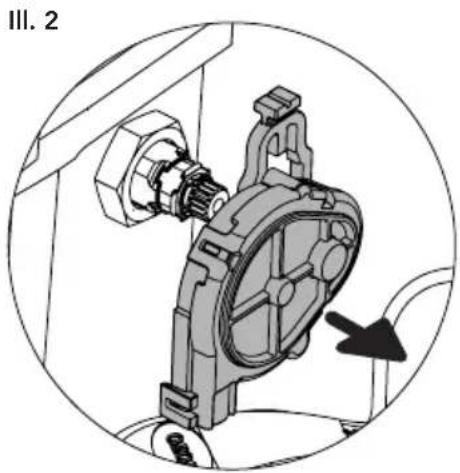

4) Retirez la boîte d'engrenages et mettez-la de côté, comme illustré. (voir III. 1 et III. 2)

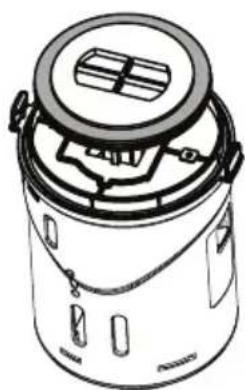

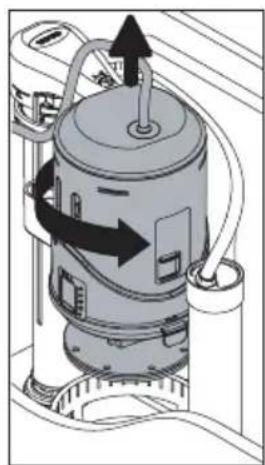

5) Tournez la colonne de la chasse d'eau et remontez-la pour la déposer. (voir III. 3)
6) Déposez le joint d'étanchéité en caoutchouc et rincez à l'eau courante pour nettoyer. (voir III.4)
7) Replacez le joint d'etanchéité sur la colonne de la chasse d'eau.
8) Alignez la colonne de la chasse d'eau et placez-la dans le boitier, puis appuyez dessus légèrement pour la bloquer et la verrouiller en place.
9) Replacez la boîte d'engrenages du levier de déclenchement et appuyez sur la barrette pour la verrouiller en place.
10) Reposez avec précaution le couvercle du réservoir sur le réservoir.
11) Tirez la chasse d'eau plusieurs fois pour vous assurer que le levier de déclenchement fonctionné normalement.
12) Verifiez le niveau d'eau dans le réservoir et assurez-vous qu'il n'y a pas de fuites.

III.1

III. 3

III. 4

INSTRUCTIONS D'ENTRETIEN

Remplacement d'une valve du drain

1) Fermez l'arrivee en eau.
2) Actionnez la chasse d'eau de la toilette pour retarder l'eau du réservoir.
3) Retirez le couvercle du réservoir et placez-le dans un endroit sécuritaire.

REMARQUE: Avant de restirer\ quoit que ce soit du réservoir, notez\ l'emplacement de la valve du drain, de\ la chaine et du tube de remplissage.

4) Decroche le tube de remplissage du tube de trop-plein de la valve du drain.
5) Detachez l'unité de la chasse d'eau en tournant dans le sens antihoraire en ayant le crochet de la chaîne accroché au levier de déclenchement (ill. 1).
6) Decrochez la chaine du levier de déclenchement et retirez-la de l'unité de la chasse d'eau (ill. 2).
7) Dévissez les trois vis du corps de la valve du drain.

IMPORTANT: Assurez-vous de ne pas tournier plus de sept tours complets, car le bloc de montage noir peut tomber dans la conduite d'eau.

8) Retirez le corps de la valve du drain du réservoir (ill. 3).
9) Replacez la valve du drain dans la même position que l'ancienne valve du drain.
10) Serrez les vis, en exerçant un serrage léger sur chaque vis avant le serrage final des trois vis.
11) Installes l'unité de la chasse d'eau sur le corps de la valve du drain et tournez dans le sens horaire pour attacher la piece.
12) Accrochez la chaine et replisseze le tube à son niveau d'origine.
13) Ouvrez l'arrivée en eau et lorsque le réservoir est rempli, vérifiez s'il y a des fuites.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT:

NE PAS UTILISER DE PRODUITS DE NETTOYAGE DE CUVETTE DANS LE RÉSERVOIR L'utilisation de chlore ou de produits à base de chlore à force concentration peut endommager sérieusement les joints du réservoir. L'endommagement des joints de réservoir peut provoquer des fuites et/ou des dommages matériels. TOTO® ne pourrait être tenu responsable ou impliqué dans aucune panne ou dommage lié au joint du réservoir et provoqué par l'utilisation de produits de nettoyage de cuvette dans le réservoir.

GARANTIE

1. TOTO garantit sa vitreous china produits contre tout défaut de matériel et de fabrication pendant l'utilisation normale, lorsqu'elle est correctement installée et maintainue pour une période de une (1) ans à dater de l'achat. La presente garantie limite ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire suivant du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, Latine, et du Sud.
2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au besoin de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se reserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du defaulted. TOTO ne facturer a pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.
3. La garantie ne s'applique pas dans les cas suivants:

a) Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
b) Dommage ou perte causés par tout accident, utilisation non adaptée, un abus, une néglènce ou un mauvais traitement, nettoyage ou entretien de l'appareil.
c) Dommage ou perte cause par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.
d) Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou m.
e) Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.
f) Dommage ou perte resultant d'une usure normale et habituelle, telle que la diminution du lustre, gratnage ou decoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.

1. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour creer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
2. CETTE GARANTIE DONNE DES DROITS SPECIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ETAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
3. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer à un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une dette expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de laaille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la recep tion par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peutCHOISIR DE RÉPAREDER LE produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO. LA RÉPARATION, REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPECIAL OU SECONDAIRE OU DES DÉPENSES ENCOURES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPECIFIQUÉMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE POT DEPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, Toute GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSEMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOûTRE CAS.

ATTENTION! TOTO décline toute responsabilité quant aux panes ou aux dommages causés sur ce produit de plomberie ou composant du produit par la chloramine contenu dans le traitement de l'alimentation en eau publique ou dans les produits d'entretien pour réservoirs des toilettes contenant du chlore (hypochlorite de calcium). Remarque: l'utilisation d'une forte concentration de chlore ou de produits à base de chlore risque d'endommager sérieusement la tuyauterie. Ces dommages peuvent provoquer des fuites et des dégats des eaux. Pour plus d'informations, contactez-nous au [phone].

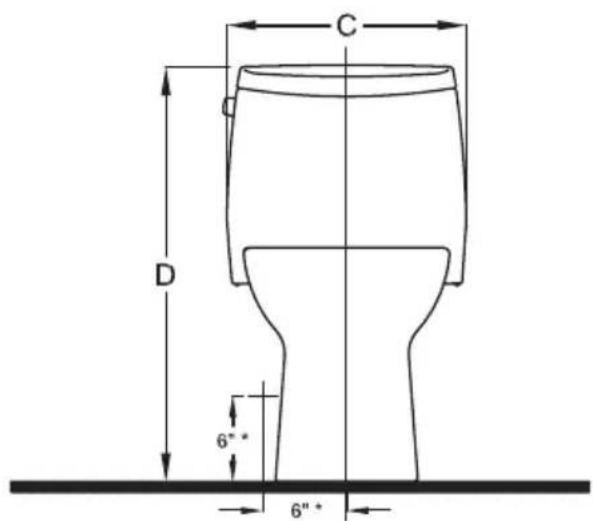

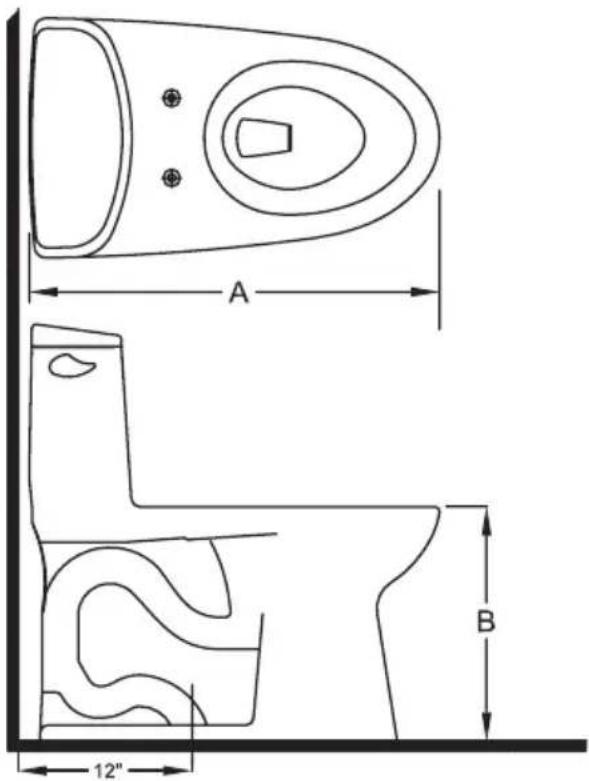

ROUGH-IN DIMENSIONS / BOSQUEJO / ROBINETTERIE BRUTE

• Confirmes las dimensiones correctas
  NOTA: Compense correctamente para rodapéces largos.
• Vérifiez que les dimensions sont correctes
  NOTE: Compensée convenablement pour le plinthe du mur.

• Suggested dimensions
• Dimensiones recomendadas
• Dimensions suggerées
