Type de produit	Baignoire encastrable (alcôve, coin, contre-cloison)
Marque	Duravit
Modèle	Starck 700333000000090
Dimensions (L x l x H)	Consulter la fiche technique sur pro.duravit.us
Poids	Consulter la fiche technique sur pro.duravit.us
Matériau	Acrylique avec contreplaqué
Type d'installation	Encastrée avec cadre de support et pieds réglables
Système d'évacuation	Évacuation et trop-plein (non fournis, à raccorder)
Accessoires fournis	Cadre de support, vis et rondelles, pieds réglables
Accessoires optionnels	Bride de carrelage (790112), supports muraux (791224, 791212, 790252, 790220, 790219, 791264, 790218)
Hauteur réglable des pieds	130 - 200 mm
Normes et certifications	UPC, Code national de la plomberie du Canada, CSA B45.5-17/IAPMO Z124-2017
Alimentation électrique	Aucune (produit non électrique)
Entretien et nettoyage	Nettoyage avec produits non abrasifs ; silicone à base d'alkoxy pour les joints
Sécurité	Éviter tout contact avec des fils électriques lors de l'installation ; risque de choc électrique
Installation	Par un plombier professionnel ; respecter les règlements locaux
Pièces détachées	Accessoires optionnels disponibles ; pièces spécifiques via Duravit
Réparabilité	Trappe d'accès 200 x 200 mm pour maintenance de l'évacuation et trop-plein
Garantie	Consulter le revendeur ou Duravit

FOIRE AUX QUESTIONS - Starck 700333000000090 Duravit

Quelles sont les dimensions exactes de la baignoire Duravit Starck 700333000000090 ?

Les dimensions précises sont indiquées dans la fiche technique disponible sur pro.duravit.us. Il est essentiel de les vérifier avant l'installation.

Puis-je installer cette baignoire moi-même ?

L'installation doit être réalisée par un plombier professionnel conformément aux codes locaux de plomberie. Le non-respect peut entraîner des dommages matériels.

Quels accessoires sont nécessaires pour l'installation ?

Les accessoires fournis incluent le cadre de support, les vis et les pieds réglables. Les accessoires optionnels comme la bride de carrelage (790112) et les supports muraux peuvent être achetés séparément.

Comment entretenir la baignoire ?

Nettoyez avec des produits non abrasifs. Pour les joints, utilisez du silicone à base d'alkoxy (évitez le silicone à base d'acide acétique qui peut endommager l'acrylique).

Où puis-je télécharger la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com ou sur le site Duravit.

La baignoire est-elle livrée avec le système d'évacuation ?

Non, le système d'évacuation et de trop-plein n'est pas fourni. Vous devez les acheter séparément et les raccorder lors de l'installation.

Quelle est la hauteur réglable des pieds ?

Les pieds se règlent entre 130 et 200 mm. Il est important de niveler la baignoire avant de la fixer.

Y a-t-il une trappe d'accès pour l'entretien ?

Oui, une trappe d'accès de 200 x 200 mm doit être installée dans la zone d'évacuation et de trop-plein pour faciliter la maintenance.

Quels sont les risques électriques lors de l'installation ?

Assurez-vous qu'il n'y a pas de fils électriques ou de chauffage derrière la cloison ou sous le plancher. Un contact peut entraîner un choc électrique mortel.

Comment savoir si mon modèle est compatible avec cette baignoire ?

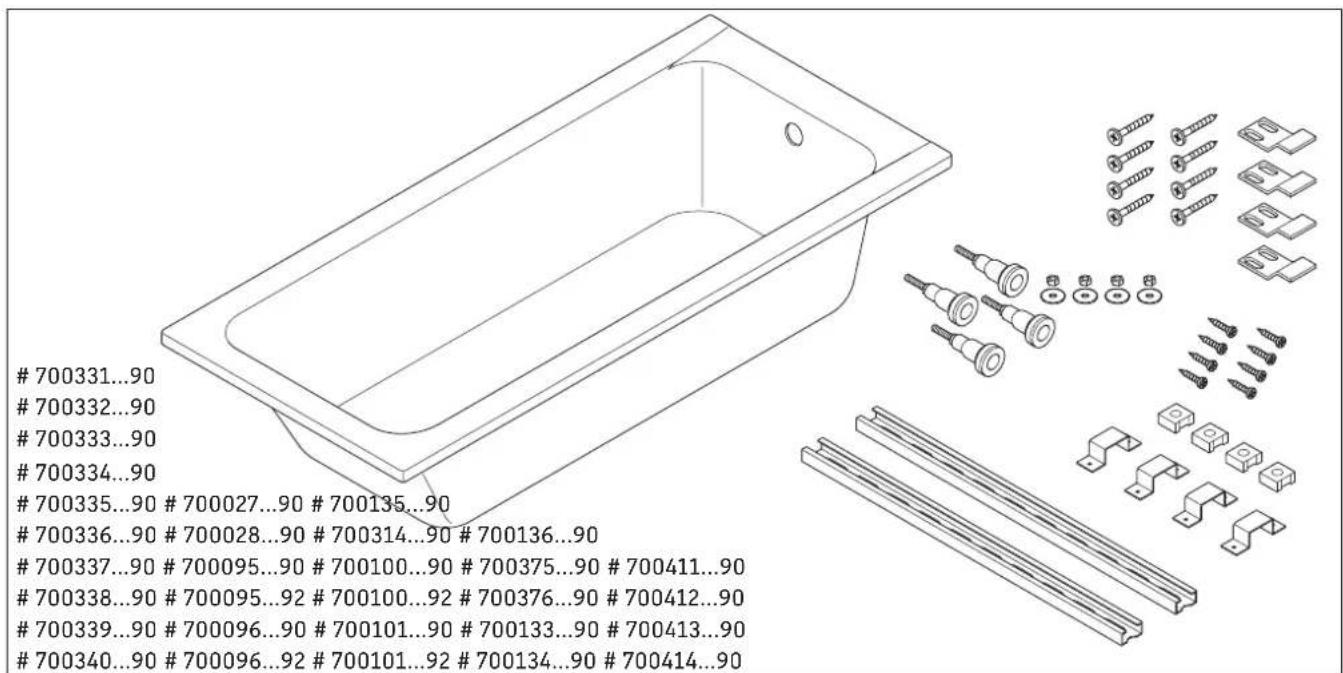

Vérifiez les numéros de modèle listés dans la notice : 700331...90, 700332...90, etc. Consultez la fiche technique pour les dimensions exactes.

MODE D'EMPLOI Starck 700333000000090 Duravit

Baignoire, carrelée (alcôve, coin, contre-cloison)

À propos de ces instructions

Ces instructions d'installation font partie du produit Duravit et doivent être lues soigneusement avant l'installation.

Lectorat ciblé et compétences

Il s'agit ici d'un produit de niveau professionnel. Des connaissances pratiques des techniques de construction et des installations de plomberie conformes au code sont requises pour assurer une installation correcte et la satisfaction du client. Nous recommandons de faire réaliser l'installation du produit par un plombier autorisé.

Explication des mots-clés et des symboles

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures importantes.

ATTENTION

S'utilise pour répondre à des pratiques qui ne sont pas reliées aux blessures physiques.

Inspection (par ex. des rayures)

Vérifiez la présence de fuites et si toutes les connexions sont étanches à l'eau

Indication de la durée (par ex. 10 minutes)

Action requise

Instructions sur la sécurité

Endommagement d'un produit et/ou d'une propriété

Le non-respect des règlements locaux ou spécifiques à un pays peut entraîner des dommages sur le produit et/ou des dommages matériels.

Observez les règlements d'installation locaux et les normes nationales particulières en tout temps.

Avant l'installation

Veuillez lire les fiches de spécifications avant l'installation. Les fiches de spécifications peuvent être téléchargées sur pro.duravit.us.

Les produits sont conformes aux codes suivants :

• Uniform Plumbing Code (UPC ^® )
• Code national de la plomberie du Canada

Les produits sont conformes aux normes suivantes :

• CSA B45.5-17/IAPMO Z124-2017

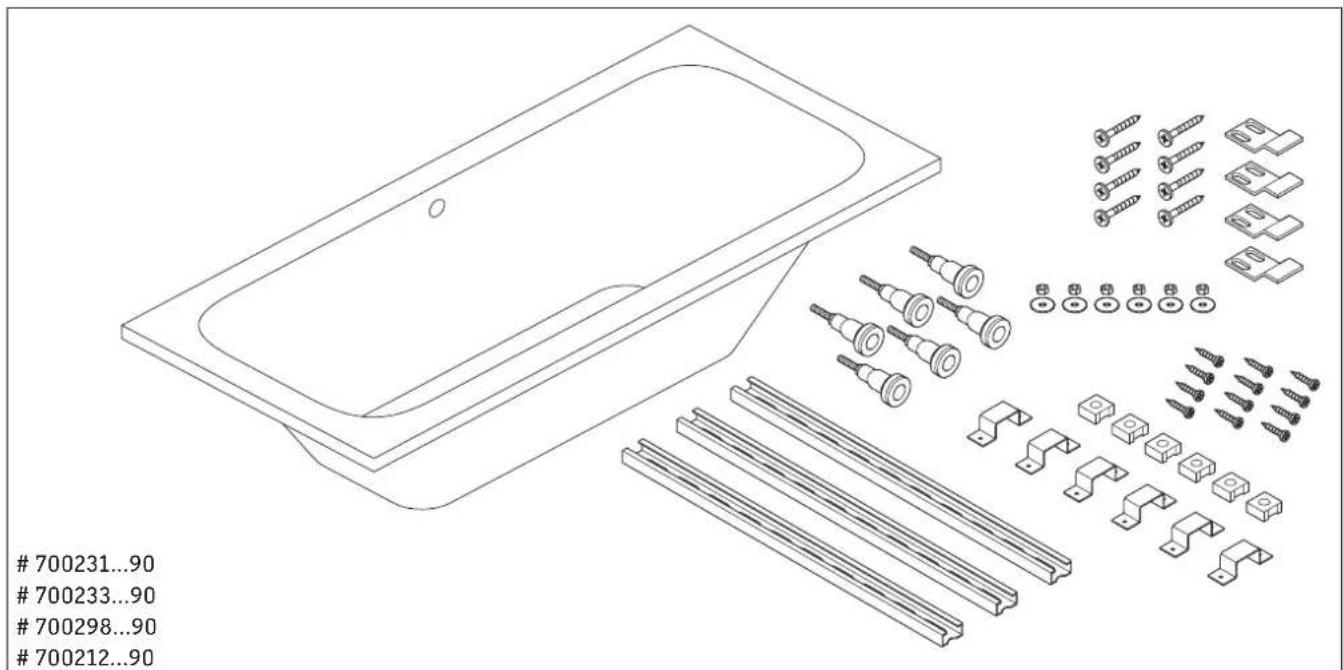

Accessoires optionnels (non fournis)

790112 (bride de carrelage)

791224

791212

790252

790220

790219

791264

Vérifiez la présence sur la baignoire d'éventuels dommages pouvant être survenus durant le transport.
Ne pas installer si des dommages sont visibles.

2

Basculer la baignoire sur le côté peut l'endommager.

Posez du carton/une couverture sur le sol.

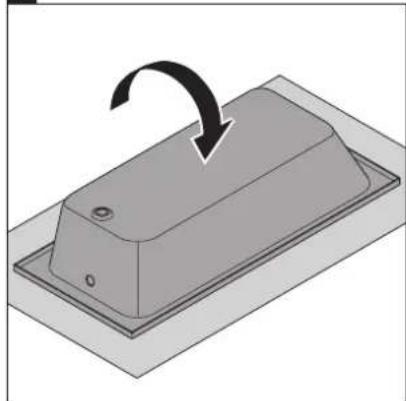

Retournez la baignoire.

3

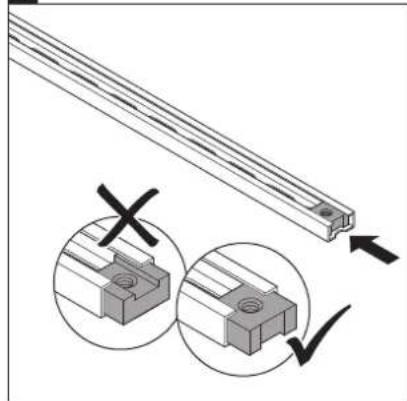

Assemblez le cadre de support.

4

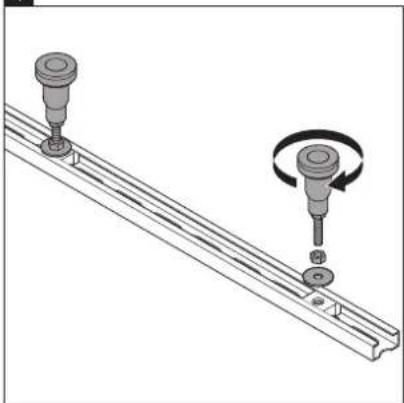

Fixez les pieds au cadre de support.

5

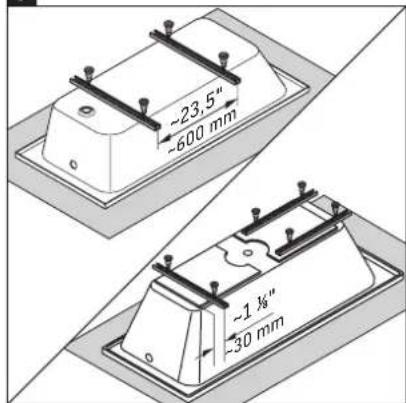

Positionnez le cadre de support. Pour DuraStyle/Paiova :
Positionnez le cadre de support (3 pièces).

6

N'utilisez pas d'autres vis que celles fournies.

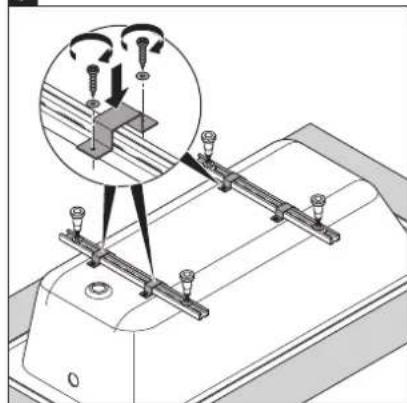

Utilisez les vis et les rondelles fournies pour fixer le cadre de support dans la base en acrylique et contreplaqué.

Nivelez les pieds avant de poser la baignoire.

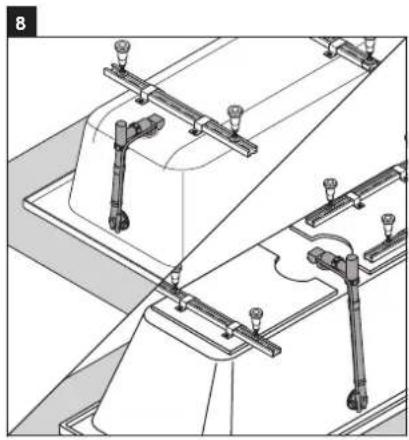

Raccordez l'évacuation et le trop-plein (non fournis).

Placez la baignoire sur ses pieds.

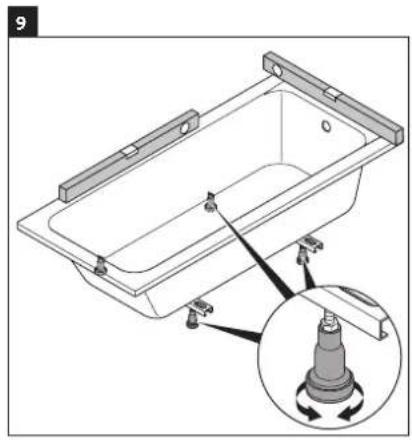

Assurez-vous que la baignoire est nivelée.

Ajustez les pieds si nécessaire.

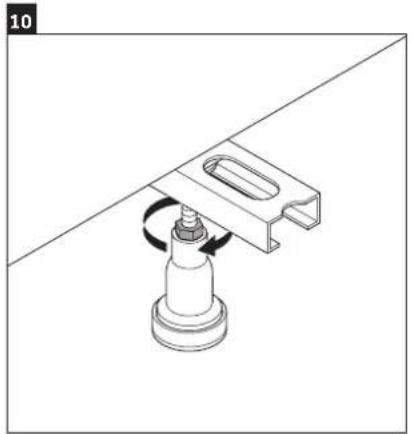

Resserrez le contre-écrou pour fixer les pieds.

Fixez la bride de carrelage (non fournie).

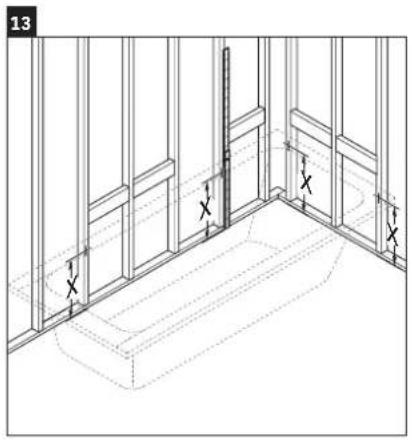

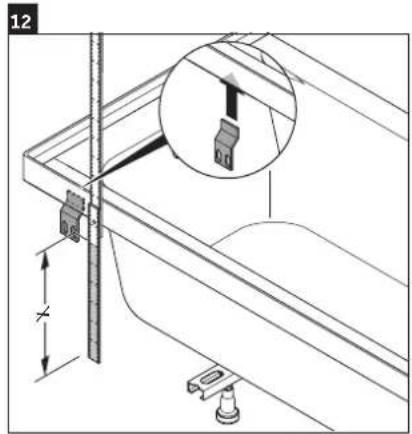

Mesurez la hauteur pour les supports.

Marquez les trous pour les supports dans le cadre mural.

AVERTISSEMENT

Blessures mortelles par choc électrique!

Un contact avec les fils électriques peut entraîner un choc électrique.

Assurez-vous qu'il n'y a pas de fils ou de chauffage électriques derrière la cloison ou sous le plancher pouvant être affectés par l'installation.

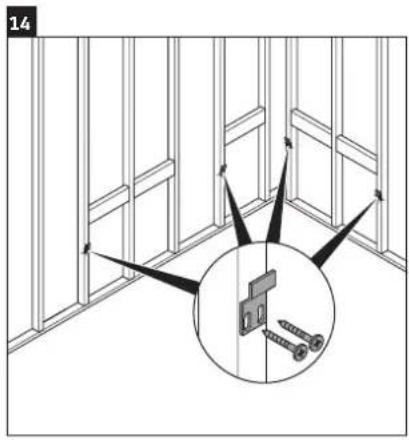

Apposez 4 supports de montage sur le cadre de la cloison pour le support latéral de la baignoire.

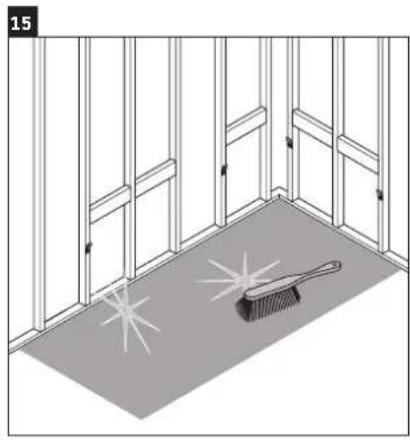

Nettoyez la surface sous la baignoire.

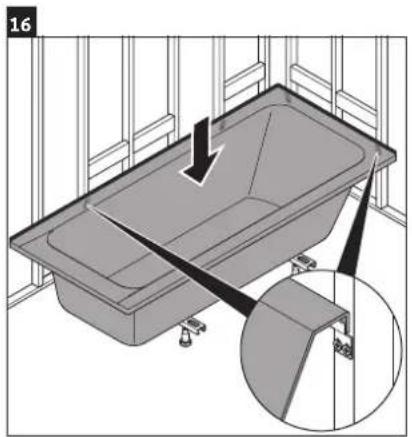

Placez la baignoire dans le cadre prévu.

Protégez la baignoire en la posant sur les supports muraux.

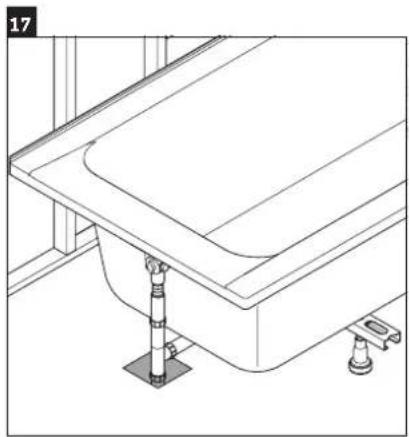

trop-plein au système d'évacuation.

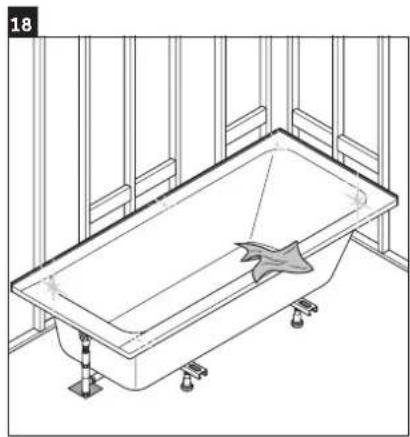

Nettoyez la baignoire. > Raccordez l'évacuation

19

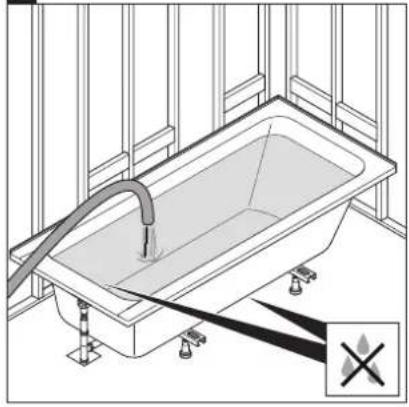

Remplissez la baignoire d'eau.
Vérifiez la présence d'éventuelles fuites.

20

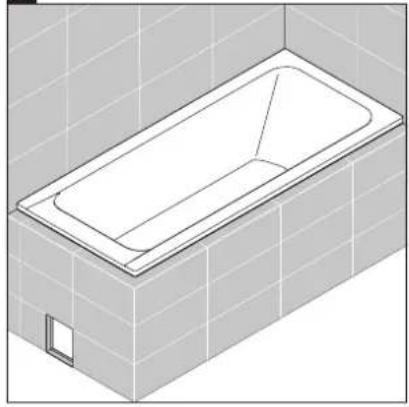

Terminez la cloison et le carrelage.

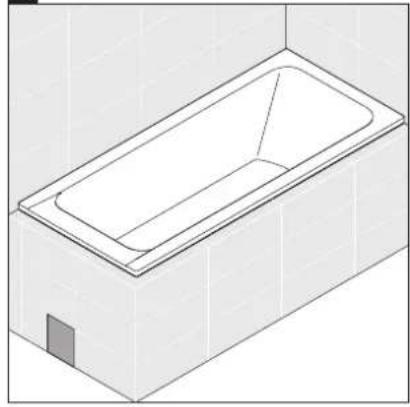

Installez une trappe d'accès 7% x 7% in (200 x 200 mm) dans la zone d'évacuation et de trop-plein.

21

Fermez la trappe d'accès.
Scellez pour éviter les projections d'eau.
Ouvrez uniquement à l'aide d'un outil.

22

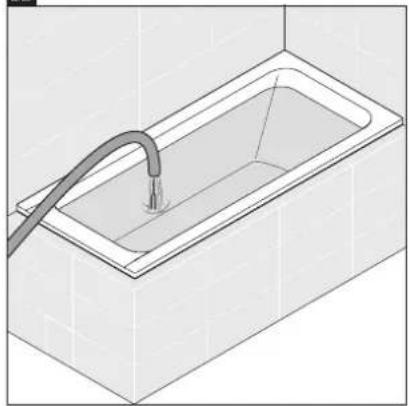

Remplissez la baignoire d'eau.

23

Le silicone à base d'acide acétique peut endommager la baignoire.

Utilisez du silicone à base d'alkoxy.

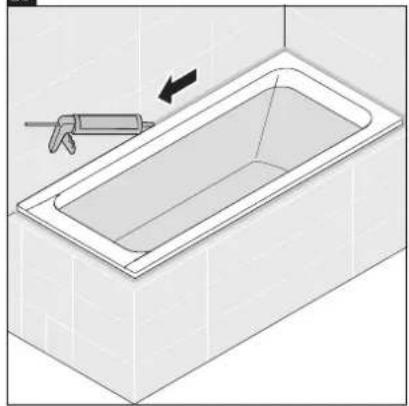

Appliquez le silicone nécessaire.

Utilisez du silicone à base d'alkoxy. Appliquez le silicone nécessaire.

24

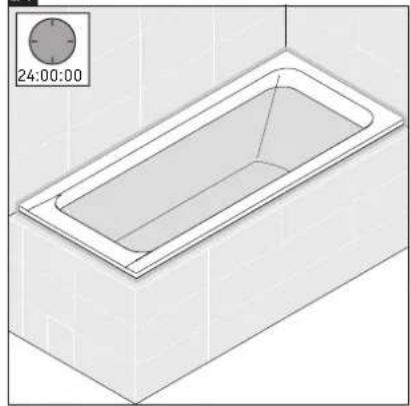

Laissez reposer pendant 24 h avant de vider.
