Starck 700333000000090 - Bañera Duravit - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bañera empotrable (hueco, esquina, trasdosado)
Marca	Duravit
Modelo	Starck 700333000000090
Dimensiones (Largo x Ancho x Alto)	Consulte la ficha técnica en pro.duravit.us
Peso	Consulte la ficha técnica en pro.duravit.us
Material	Acrílico con contrachapado
Tipo de instalación	Empotrada con marco de soporte y patas ajustables
Sistema de desagüe	Desagüe y rebosadero (no incluidos, a conectar)
Accesorios incluidos	Marco de soporte, tornillos y arandelas, patas ajustables
Accesorios opcionales	Brida de azulejo (790112), soportes de pared (791224, 791212, 790252, 790220, 790219, 791264, 790218)
Altura ajustable de las patas	130 - 200 mm
Normas y certificaciones	UPC, Código Nacional de Plomería de Canadá, CSA B45.5-17/IAPMO Z124-2017
Alimentación eléctrica	Ninguna (producto no eléctrico)
Mantenimiento y limpieza	Limpieza con productos no abrasivos; silicona a base de alcoxis para las juntas
Seguridad	Evite todo contacto con cables eléctricos durante la instalación; riesgo de descarga eléctrica
Instalación	Por un fontanero profesional; respete las normativas locales
Piezas de repuesto	Accesorios opcionales disponibles; piezas específicas a través de Duravit
Reparabilidad	Trampilla de acceso de 200 x 200 mm para mantenimiento del desagüe y rebosadero
Garantía	Consulte al distribuidor o a Duravit

Preguntas frecuentes - Starck 700333000000090 Duravit

¿Cuáles son las dimensiones exactas de la bañera Duravit Starck 700333000000090?

Las dimensiones precisas se indican en la ficha técnica disponible en pro.duravit.us. Es esencial verificarlas antes de la instalación.

¿Puedo instalar esta bañera yo mismo?

La instalación debe ser realizada por un fontanero profesional de acuerdo con los códigos locales de plomería. El incumplimiento puede provocar daños materiales.

¿Qué accesorios son necesarios para la instalación?

Los accesorios incluidos son el marco de soporte, los tornillos y las patas ajustables. Los accesorios opcionales como la brida de azulejo (790112) y los soportes de pared se pueden comprar por separado.

¿Cómo mantener la bañera?

Limpie con productos no abrasivos. Para las juntas, use silicona a base de alcoxis (evite la silicona a base de ácido acético que puede dañar el acrílico).

¿Dónde puedo descargar el manual completo?

El manual completo está disponible para descarga gratuita en formato PDF en notice-facile.com o en el sitio web de Duravit.

¿La bañera se entrega con el sistema de desagüe?

No, el sistema de desagüe y rebosadero no está incluido. Debe comprarlos por separado y conectarlos durante la instalación.

¿Cuál es la altura ajustable de las patas?

Las patas se ajustan entre 130 y 200 mm. Es importante nivelar la bañera antes de fijarla.

¿Hay una trampilla de acceso para el mantenimiento?

Sí, se debe instalar una trampilla de acceso de 200 x 200 mm en la zona de desagüe y rebosadero para facilitar el mantenimiento.

¿Cuáles son los riesgos eléctricos durante la instalación?

Asegúrese de que no haya cables eléctricos o calefacción detrás del tabique o debajo del piso. El contacto puede provocar una descarga eléctrica mortal.

¿Cómo saber si mi modelo es compatible con esta bañera?

Verifique los números de modelo listados en el manual: 700331...90, 700332...90, etc. Consulte la ficha técnica para las dimensiones exactas.

MANUAL DE USUARIO Starck 700333000000090 Duravit

Instrucciones de montaje y uso

Bañera empotrada con azulejos (entre 3 paredes, esquina, antepared)

Daro Starck

700027...90 #700331...90

700028...90 #700332...90

700333...90

D-Code

700334...90

# 700095...90 #700335...90

# 700095...92 #700336...90

# 700096...90 #700337...90

# 700096...92 #700338...90

# 700100...90 #700339...90

# 700100...92 #700340...90

# 700101...90

700101...92

Vero

700133...90

DuraStyle

700134...90

700231...90 #700135...90

700233...90 #700136...90

700298...90

Vero Air

Happy D.2

700411...90

700314...90 #700412...90

700413...90

Paiova

700414...90

700212...90

P3 Comforts

700375...90

700376...90

Important information 4

Installation 5

Remarques importantes 11

Montage 12

Información importante 18

Montaje 19

Las instrucciones de instalación forman parte del producto Duravit y se deben leer detenidamente antes de la instalación.

Lectores destinatarios y cualificaciones

Este es un producto de calidad profesional. Para su correcta instalación y garantizar la satisfacción de los usuarios, se requieren conocimientos prácticos sobre técnicas de construcción así como cumplir los códigos de fontanería. Recomendamos encomendar la instalación del producto a un fontanero profesional.

Explicación de las palabras clave y de los símbolos

ADVERTENCIA

Indica una situación peligrosa que puede provocar la muerte o lesiones graves si no se evita.

AVISO

Se utiliza para describir prácticas no relacionadas con lesiones físicas.

Inspección (p. ej. por si hubiera arañazos)

Comprobar que no haya fugas y que todas las conexiones sean estancas al agua.

Indicación del tiempo (p. ej. 10 minutos)

Se requiere una acción

Instrucciones de seguridad

Daños materiales y/o en el producto

El incumplimiento de las normas y reglamentos locales y específicos de cada país puede provocar daños materiales y/o en el producto.

Observar en todo momento los reglamentos locales de instalación y las normas específicas de cada país.

Antes de la instalación

Leer las fichas técnicas antes de la instalación. Las fichas técnicas pueden descargarse en www.pro.duravit.es.

Los productos cumplen los siguientes códigos:

• Código de fontanería uniforme (UPC ^® )
• Código canadiense de fontanería

Los productos cumplen las siguientes normas:

• CSA B45.5-17/IAPMO Z124-2017

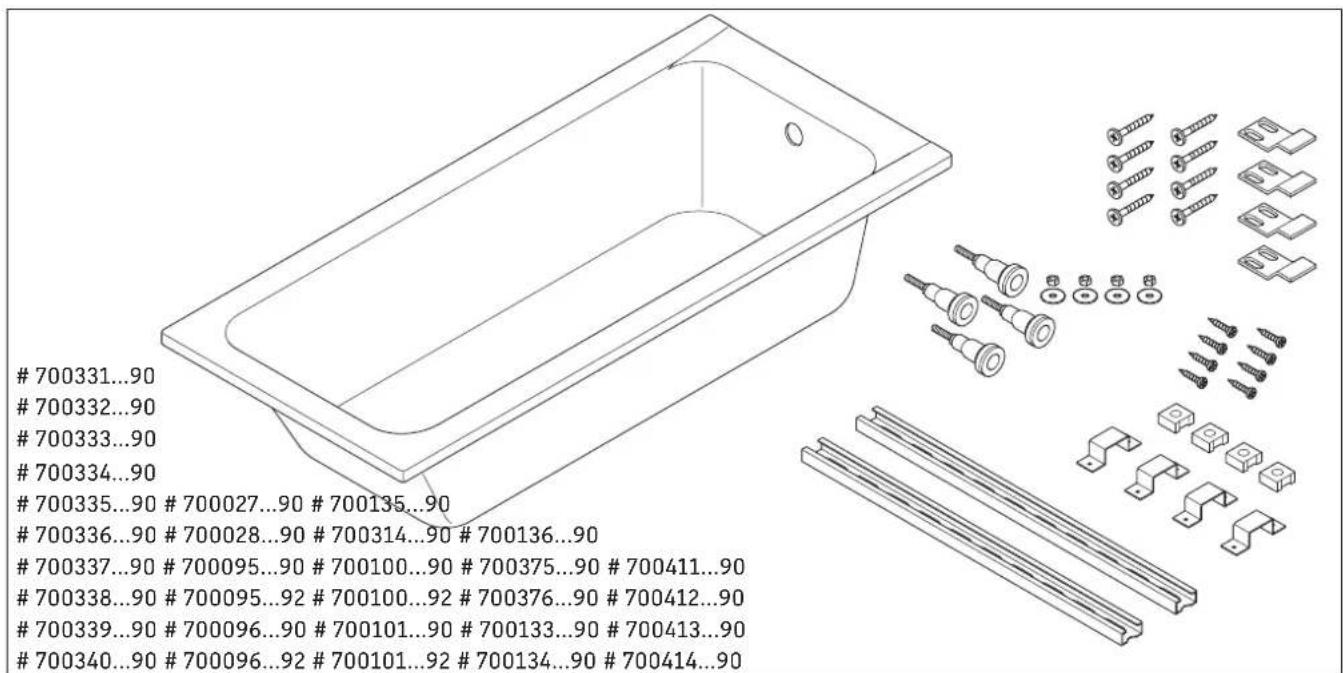

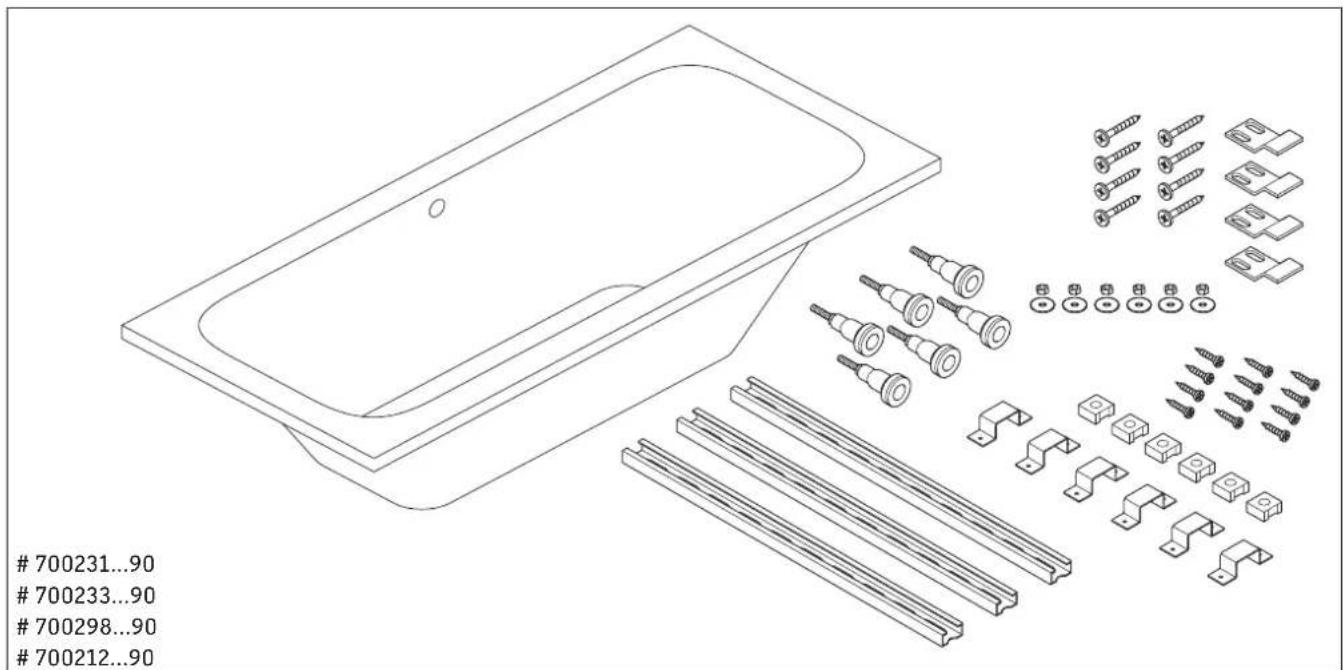

Contenido de la entrega

Accesorios opcionales (no incluidos)

790112 (cinta selladora para juntas de azulejos)

791224

791212

790252

790220

790219

791264

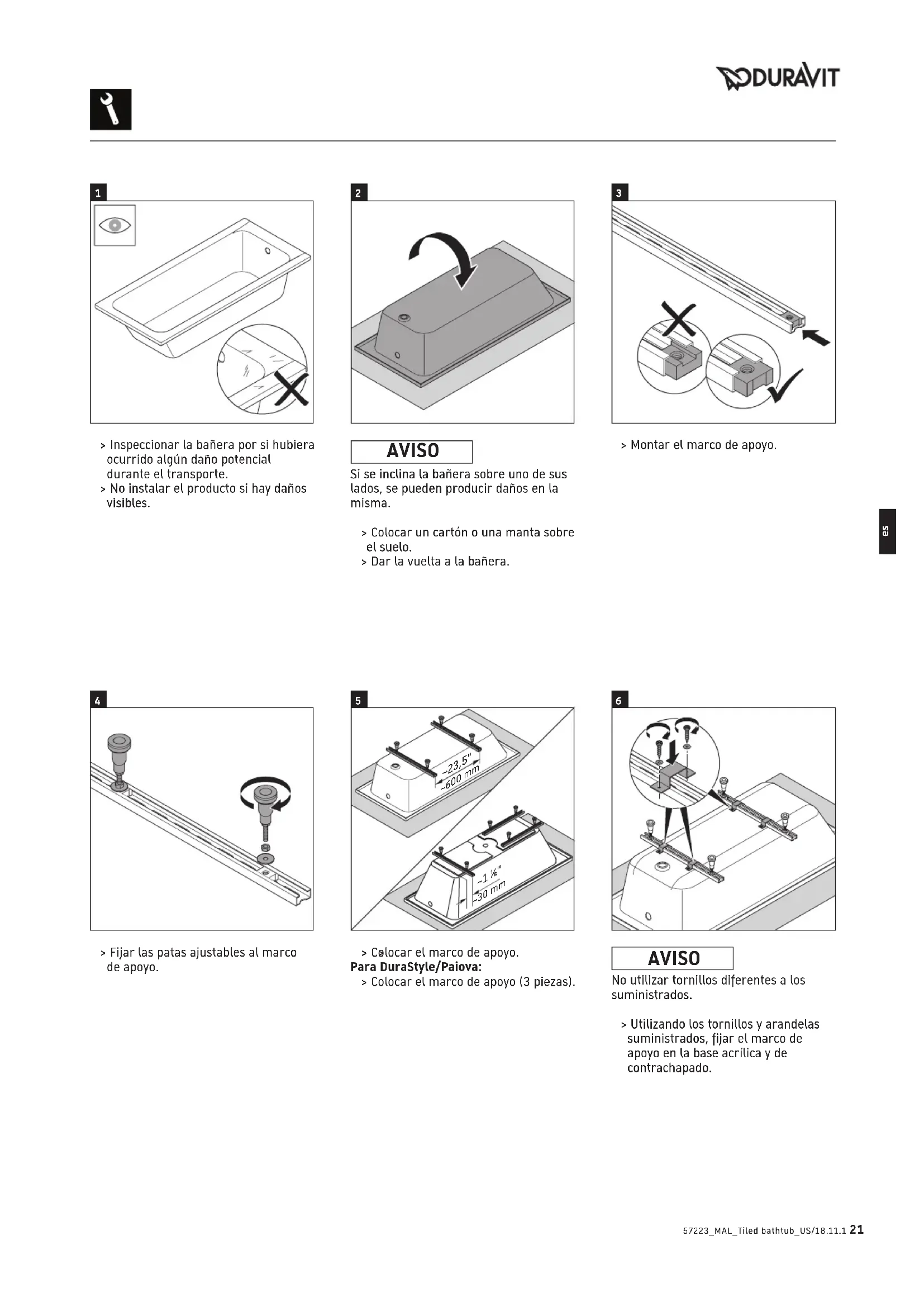

Inspeccionar la bañera por si hubiera ocurrido algún daño potencial durante el transporte.
No instalar el producto si hay daños visibles.

2

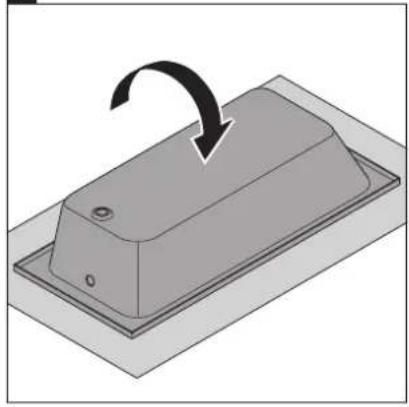

Si se inclina la bañera sobre uno de sus lados, se pueden producir daños en la misma.

Colocar un cartón o una manta sobre el suelo.
Dar la vuelta a la bañera.

3

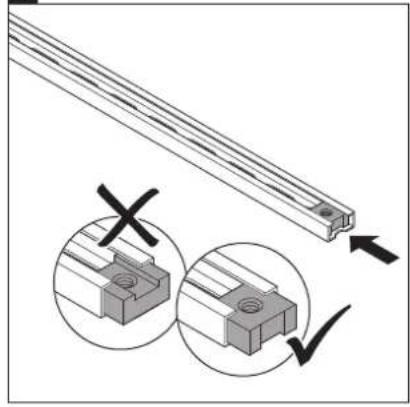

Montar el marco de apoyo.

4

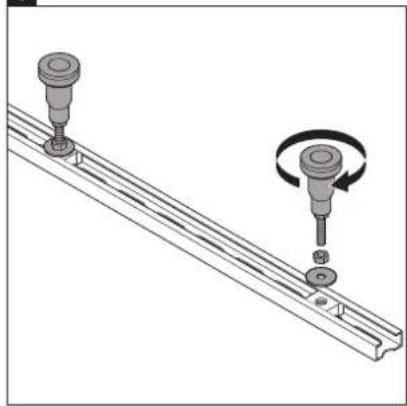

Fijar las patas ajustables al marco de apoyo.

5

Colocar el marco de apoyo.
Colocar el marco de apoyo (3 piezas).

Para DuraStyle/Paiova:

6

No utilizar tornillos diferentes a los suministrados.

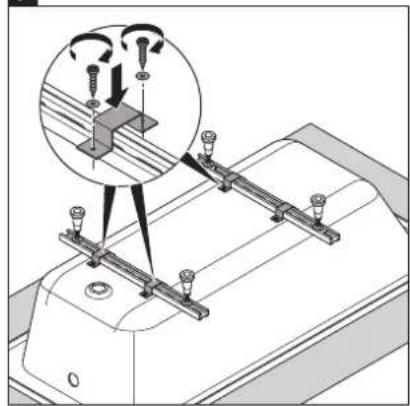

Utilizando los tornillos y arandelas suministrados, fijar el marco de apoyo en la base acrílica y de contrachapado.

Nivelar las patas antes de ajustar la bañera.

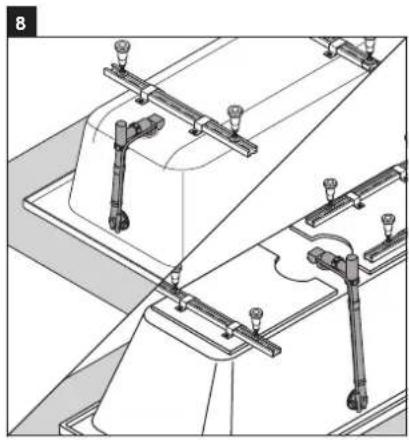

Conectar la tubería de residuos y el rebosadero (no incluidos).

Colocar la bañera sobre sus patas ajustables.

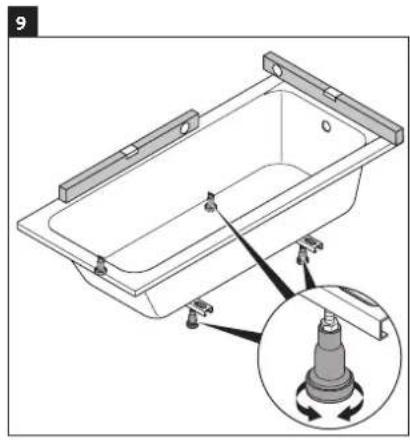

Asegurarse de que la bañera esté nivelada.
Ajustar las patas en caso necesario.

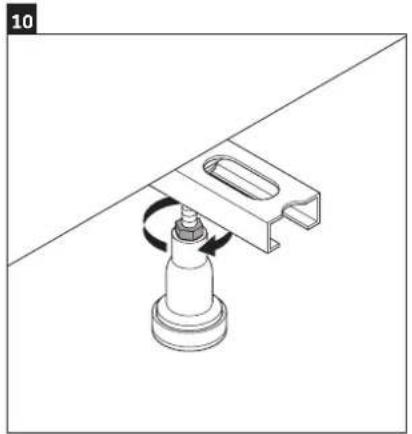

Apretar la contratuerca para fijar las patas ajustables.

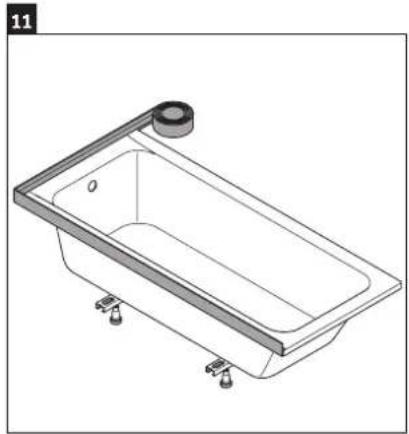

de azulejos (no incluida).

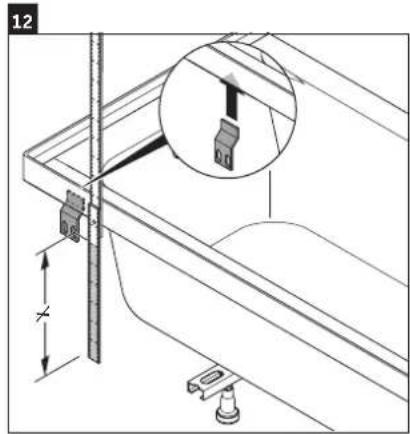

Medir la altura para los soportes. > Pegar la cint

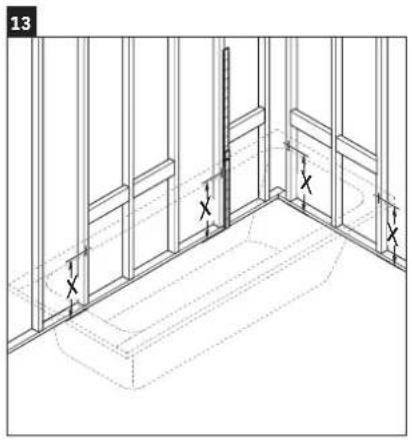

Marcar los orificios para los soportes en el marco adosado a la pared.

ADVERTENCIA

¡Peligro de lesiones mortales por descarga eléctrica! El contacto con el cableado eléctrico puede producir descarga eléctrica.

Asegurarse de que no haya ningún cable eléctrico ni ningún circuito de calefacción detrás de la pared o debajo del suelo, ya que podría afectar la instalación.

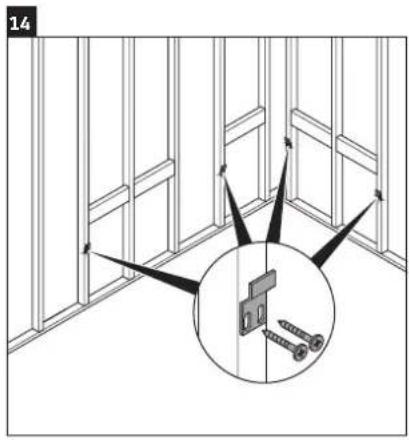

Fijar 4 soportes al marco adosado a la pared para sujetar la bañera en los laterales.

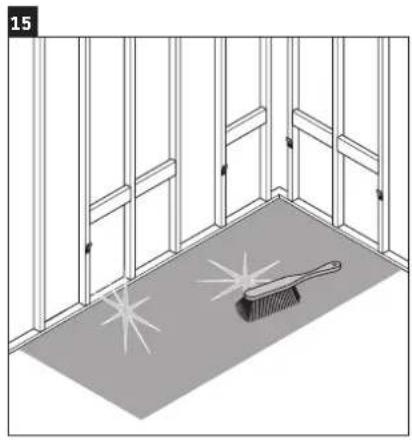

Limpiar la zona debajo de la bañera.

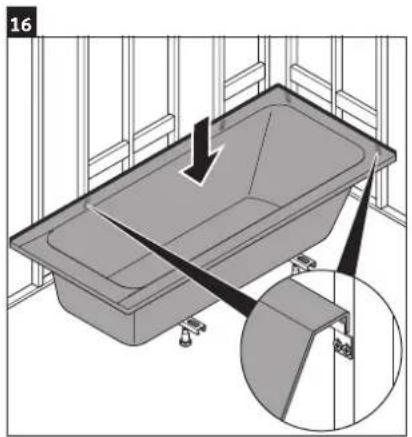

Encajar la bañera en el área designada en el marco.

Asegurar la bañera fijándola en los soportes de pared.

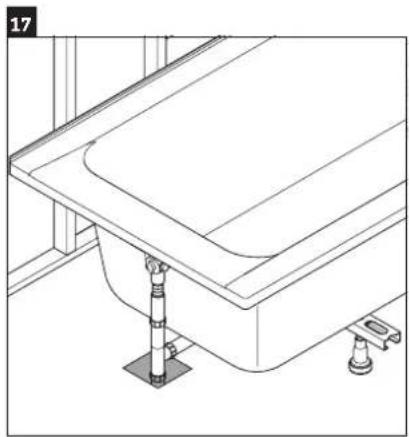

rebosadero al sistema de desagüe.

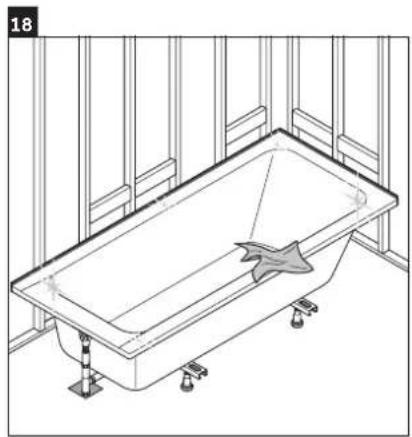

Limpiar la bañera. > Conectar la tubería de resic

19

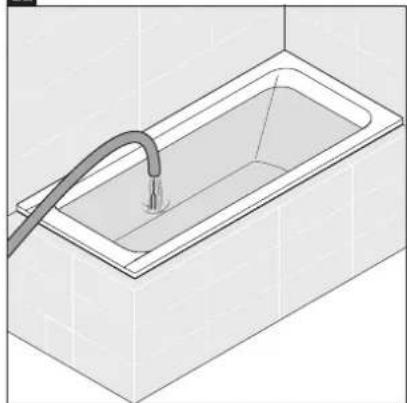

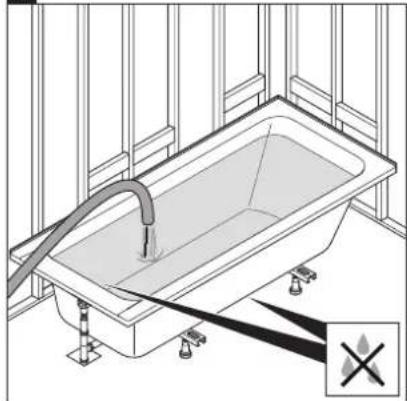

Llenar con agua la bañera.
Inspeccionar por si hubiera posibles fugas.

20

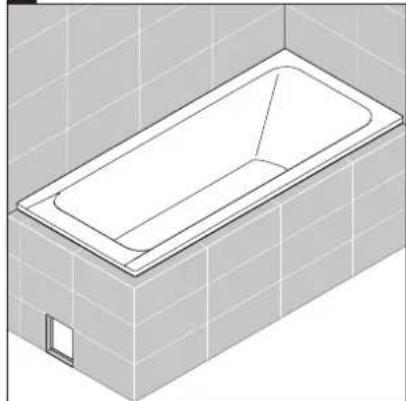

Realizar el acabado en la pared y los azulejos.

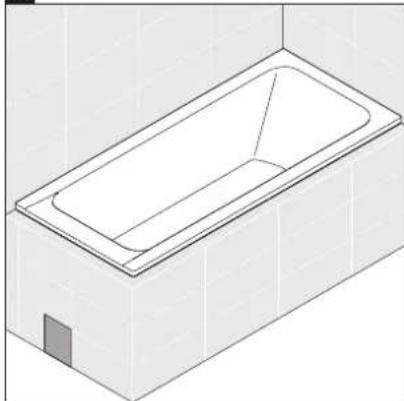

Incorporar un panel de acceso 200 x 200 mm (7% x 7% in) en la zona del desagüe y el rebosadero.

21

Cerrar el panel de acceso.
Sellarlo para evitar que salpique agua.
Abrirlo exclusivamente utilizando una herramienta.

22

Llenar con agua la bañera.

23

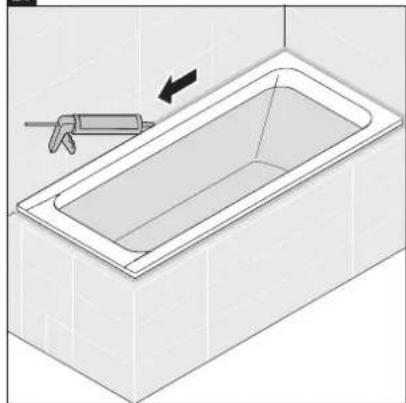

La silicona con ácido acético puede dañar la bañera.

Utilizar silicona sobre base de alcoxi.
Aplicar silicona según sea necesario.

24

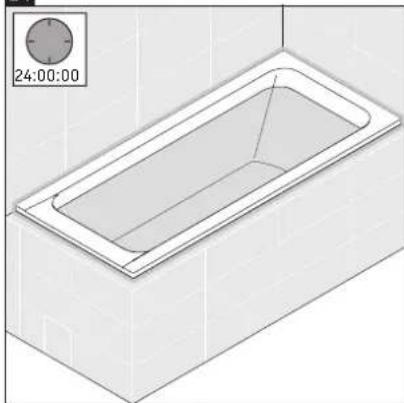

Dejar que la silicona se asiente durante 24 h antes de vaciar la bañera.
