Type de produit	Connecteur électrique industriel
Marque	IFM
Modèle	EBC018
Catégorie	Connecteur M12
Codage	A- ou B-codé (selon version)
Nombre de pôles	4 ou 5 (selon version)
Type de raccordement	Pré-câblé ou à souder (selon version)
Indice de protection	IP67 (serré à la main)
Matériau du corps	Laiton nickelé ou acier inoxydable
Matériau de l'isolant	PA (polyamide)
Température de fonctionnement	-40 °C à +85 °C
Dimensions (longueur x diamètre)	Env. 60 mm x 15 mm
Poids	Env. 30 g
Courant nominal	4 A (selon pôles)
Tension nominale	250 V AC/DC
Fonctions principales	Connexion sécurisée pour signaux et alimentation
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants.
Consignes de sécurité	Déconnecter l'alimentation avant tout entretien. Respecter le codage pour éviter les courts-circuits.
Pièces détachées / Réparabilité	Connecteur non réparable ; remplacer l'ensemble en cas de défaut.
Informations générales	Utilisation industrielle, résistant aux vibrations avec serrage à la clé (couple max. voir fiche technique).

FOIRE AUX QUESTIONS - EBC018 IFM

Comment installer le connecteur EBC018 ?

Raccorder le connecteur à l'appareil en veillant au bon positionnement du codage. Serrer l'écrou moleté à la main. Pour une meilleure résistance aux vibrations, serrer d'un cran supplémentaire avec une clé en respectant le couple maximal (voir fiche technique).

Quel est le couple de serrage maximal ?

Le couple de serrage maximal est indiqué dans la fiche technique du connecteur. Généralement, pour un M12, il est d'environ 0,6 Nm pour un serrage manuel et peut atteindre 1 Nm avec une clé.

Quelle est l'indice de protection du connecteur EBC018 ?

L'indice de protection est IP67 lorsque l'écrou moleté est serré à la main. Un serrage à la clé ne modifie pas l'IP.

Ce connecteur est-il compatible avec les câbles M12 standards ?

Oui, le EBC018 est un connecteur M12 standard. Il est compatible avec les câbles M12 codés A ou B selon la version. Vérifiez le codage pour un appairage correct.

Comment démonter le connecteur ?

Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté. Séparer ensuite le connecteur de l'appareil. Ne pas forcer pour éviter d'endommager les contacts.

Quels sont les matériaux du boîtier ?

Le boîtier est en laiton nickelé ou en acier inoxydable selon la version. L'isolant est en polyamide (PA).

Peut-on utiliser ce connecteur en extérieur ?

Oui, grâce à l'indice de protection IP67, il est résistant à la poussière et aux projections d'eau. Adapté à une utilisation en extérieur dans les limites de température spécifiées.

Quel est le nombre de pôles disponibles ?

Le connecteur EBC018 existe en versions 4 et 5 pôles. Vérifiez l'étiquette du produit pour confirmer le nombre exact.

Le connecteur est-il pré-câblé ?

Il existe des versions pré-câblées et des versions à souder. Consultez la référence exacte pour déterminer le type de raccordement.

Comment nettoyer le connecteur ?

Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants, d'alcool ou de produits abrasifs pour éviter d'endommager l'isolant ou les contacts.

MODE D'EMPLOI EBC018 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

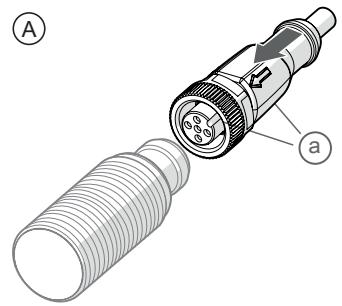

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
