Marque	IFM
Modèle	ENC06A
Catégorie	Connecteur électrique industriel
Type	Connecteur M12 pour zones à risque d'explosion
Utilisation	Connexion de circuits en sécurité intrinsèque dans les zones Ex i (gazeuses et poussiéreuses)
Certifications	CEI 60079-0, CEI 60079-11, ATEX (BVS 11 ATEX E 009 x), IECEx (IECEx BVS 11.0002 X)
Marquage ATEX	II 1G Ex ia IIB T6 Ga (-25...80°C) / II 2G Ex ia IIC T6 Gb / II 1D Ex ia IIIC T85°C Da (ou II 1D Ex ia IIIB T85°C Da) ; alternative T5/T95°C
Tension d'alimentation max (Ui)	30 V DC
Courant max (Ii)	1 A
Puissance max (Pi) groupe II	1 W
Puissance max (Pi) groupe IIIB	1 W
Puissance max (Pi) groupe IIIC (selon température)	550 mW (Ta ≤ 90°C), 650 mW (Ta ≤ 70°C), 750 mW (Ta ≤ 40°C)
Capacité interne (Ci)	0,1 nF/m
Inductance interne (Li)	2 μH/m
Température ambiante	-25...80°C (T6) ou -25...90°C (T5)
Protection contre l'électricité statique	Doit être monté pour exclure les fortes charges électrostatiques (cat. 1G, 1D, 2D)
Installation	Par personnel compétent ; respecter les règlements nationaux ; câbles posés de façon fixe
Maintenance	Aucune réparation possible ; contacter le fabricant en cas de défaut
Réparabilité	Non réparable ; pièces de rechange non disponibles
Longueur approximative	Environ 50 mm (connecteur M12 standard)

FOIRE AUX QUESTIONS - ENC06A IFM

Où puis-je télécharger la notice complète du connecteur IFM ENC06A ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com en recherchant le modèle ENC06A. La notice contient toutes les instructions de montage et de sécurité.

Quels sont les types de zones explosibles pour lesquels ce connecteur est certifié ?

Le connecteur ENC06A est certifié pour les zones II 1G (atmosphères gazeuses, catégorie 1), II 2G (catégorie 2), II 1D et II 2D (atmosphères poussiéreuses). Il respecte les normes CEI 60079-0 et CEI 60079-11.

Quelles sont les valeurs électriques maximales autorisées ?

Les valeurs limites en sécurité intrinsèque sont : Ui = 30 V DC, Ii = 1 A, Pi = 1 W pour groupe II et IIIB, et pour groupe IIIC : 550 mW (Ta ≤ 90°C), 650 mW (Ta ≤ 70°C), 750 mW (Ta ≤ 40°C).

Puis-je raccorder plusieurs circuits en sécurité intrinsèque ?

Oui, mais assurez-vous que la tension différentielle entre les circuits ne dépasse pas 30 V. Les câbles doivent être protégés contre l'endommagement et les extrémités non raccordées doivent être dans une boîte IP20 au moins ou hors zone explosive.

Comment installer correctement le connecteur en zone explosive ?

L'installation doit être réalisée par un personnel compétent connaissant les réglementations ATEX. Vérifiez que le marquage correspond à votre application. Protégez le connecteur contre les charges électrostatiques et les dommages mécaniques. Posez les câbles de façon fixe.

Que faire en cas de défaut ou de panne ?

Le produit ne peut pas être réparé ni modifié. En cas de défaut, contactez le fabricant IFM pour obtenir un remplacement. Aucune pièce de rechange n'est disponible.

Quelles sont les conditions de température ambiante ?

La température ambiante dépend du marquage : de -25°C à +80°C pour la classe T6, et de -25°C à +90°C pour la classe T5. Respectez ces limites pour un fonctionnement sûr.

Ce connecteur est-il compatible avec les câbles standard ?

Oui, le connecteur M12 est standard. Toutefois, les câbles utilisés doivent être adaptés à la sécurité intrinsèque et posés de manière fixe. Vérifiez que les valeurs de capacité (Ci) et inductance (Li) du câble ne dépassent pas les limites (0,1 nF/m et 2 μH/m respectivement).

Comment nettoyer le connecteur ENC06A ?

Aucune procédure de nettoyage spécifique n'est indiquée. Il est recommandé de ne pas utiliser de solvants agressifs. Essuyez délicatement avec un chiffon sec non statique si nécessaire. Évitez toute pénétration d'humidité.

Quels documents sont disponibles pour ce produit ?

Vous pouvez obtenir la notice d'utilisation (PDF gratuit), les fiches techniques et les certificats d'examen CE (ATEX, IECEx) auprès du fabricant IFM ou sur les sites spécialisés comme notice-facile.com.

MODE D'EMPLOI ENC06A IFM

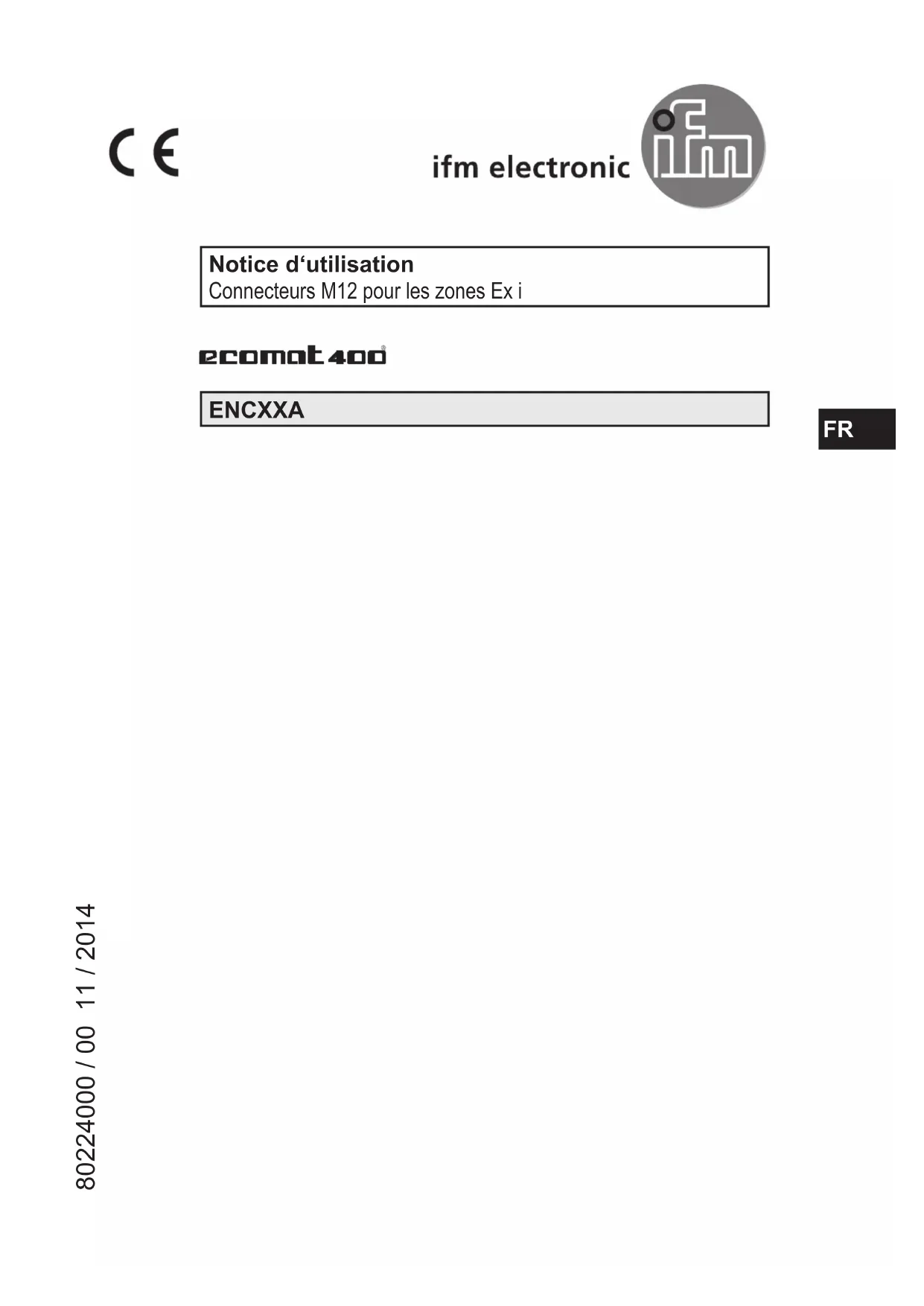

Notice d'utilisation

Connecteurs M12 pour les zones Ex i

Fonctionnement et caractéristiques

- Emploi dans les zones à risque d'explosion selon la classification

II 1G	groupe II, catégorie 1G, appareils pour l'atmosphère gazeuse
II 2G	groupe II, catégorie 2G, appareils pour l'atmosphère gazeuse

Les exigences des normes CEI60079-0 et CEI60079-11 sont respectées.

- Emploi dans les zones à risque d'explosion selon la classification

II 1D

groupe II, catégorie 1D, appareils pour l'atmosphère poussiéreuse

Les exigences des normes CEI60079-0 et CEI60079-11 sont respectées.

Certificat d'examen CE de type

BVS 11 ATEX E 009 x

Certificat d'examen CEI Ex de type

IECEx BVS 11.0002 X

- Marquage

II 1G Ex ia IIB T6 Ga Ta: -25...80°C

II 2G Ex ia IIC T6 Gb

II 1D Ex ia IIIC T85°C Da

comme alternative

II 1D Ex ia IIIB T85°C Da

II 1G Ex ia IIB T5 Ga Ta: -25...90°C

II 2G Ex ia IIC T5 Gb

II 1D Ex ia IIIC T95°C Da

comme alternative

II 1D Ex ia IIIB T95°C Da

- Raccordement seulement aux circuits en sécurité intrinsèque qui ne dépassent pas les valeurs maximales suivantes :

Ui 30 V DC
Ii 1 A
Pi groupe II 1 W
Pi groupe IIIB 1 W
Pi groupe IIIC	550 mW (pour Ta max. 90°C)650 mW (pour Ta max. 70°C)750 mW (pour Ta max. 40°C)

- Inductance (Li) et capacité (Ci) effectives internes maximales

Li 2 μH/m
Ci 0,1 nF/m

Montage / mise en service

Les connecteurs M12 ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion.

Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur les connecteurs M12) est appropriée pour l'application.

Remarques sur l'installation / montage

• Respecter les règlements et dispositions nationaux.
• Les règlements d'installation applicables doivent être respectés.
• Les connecteurs M12 doivent être protégés contre les fortes charges électrostatiques. • Assurer une protection efficace des connecteurs M12 contre l'endommagement.
• Les câbles doivent être posés de façon fixe et protégés efficacement contre l'endommagement.
• Si deux circuits en sécurité intrinsèque sont raccordés, la tension différentielle ne doit pas dépasser la valeur de 30 V.
• Des fins de câble non raccordées doivent être raccordées à une boîte de raccordement d'une protection d'au moins IP 20 ou être raccordées à l'extérieur de la zone à risque d'explosion.
• Pour les données techniques, voir la fiche technique.

Conditions spécifiques pour un fonctionnement sûr

- Si le connecteur est utilisé dans les zones qui exigent des appareils de la catégorie 1G, 1D ou 2D, les connecteurs et les câbles doivent être montés de sorte qu'ils excluent les fortes charges électrostatiques.

- Si plusieurs circuits en sécurité intrinsèque séparés sont raccordés au connecteur femelle, le câble doit être protégé efficacement contre un endommagement.

Maintenance / réparation

Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut, contacter le fabricant.

Vous pouvez demander les fiches techniques ou les certificats d'examen CE de type au fabricant, si besoin est.
