Type de produit	Connecteur électrique industriel - Prise vampire pour câble plat AS-i
Modèle	E70499
Marque	IFM
Tension d'alimentation	AS-i (30 V max) et 24 V DC externe
Courant maximal	4 A
Fonctions principales	Raccordement de la tension AS-i et de l'alimentation externe 24 V du câble plat au câble rond (bout ouvert)
Montage	Fixation sur surface plane par trou de montage ; serrage de la vis à 1,65 Nm
Indice de protection	IP67 (avec terminaison de câble plat E70413)
Type de câble compatible	Câble plat AS-i (jaune) et câble rond
Couple de serrage vis	1,65 Nm
Température de fonctionnement	-25 °C à +85 °C (estimation)
Matériau du boîtier	Plastique résistant aux chocs (estimation)
Mise en garde	Mettre l'installation hors tension avant montage ; utilisation uniquement par personnel qualifié
Accessoires recommandés	Terminaison pour câble plat E70413 (à commander séparément)
Réparabilité	Non réparable, remplacer l'unité en cas de défaut
Entretien	Aucun entretien nécessaire ; nettoyer avec un chiffon sec si encrassé
Normes et certifications	Conforme aux directives UE en vigueur

FOIRE AUX QUESTIONS - E70499 IFM

Comment installer la prise vampire E70499 ?

Mettez l'installation hors tension. Choisissez une surface de montage plane et fixez la prise vampire à l'aide du trou de montage (vis non fournie). Desserez la vis (couple 1,65 Nm), ouvrez le répartiteur, insérez le câble plat AS-i dans le conduit jaune, fermez la partie supérieure en la pressant, puis serrez la vis au couple de 1,65 Nm.

Quel type de câble utiliser avec l'E70499 ?

Utilisez un câble plat AS-i (jaune) pour la tension AS-i et un câble rond pour l'alimentation externe 24 V. Le câble rond doit avoir une extrémité ouverte pour le raccordement.

Quel est le courant maximal supporté par l'E70499 ?

Le courant maximal est de 4 A.

L'E70499 est-il compatible avec d'autres systèmes que AS-i ?

Non, il est spécifiquement conçu pour le bus AS-i et une alimentation externe 24 V distincte.

Comment assurer l'étanchéité de l'installation avec l'E70499 ?

Pour garantir l'indice de protection IP67, il faut obturer les extrémités ouvertes du câble plat avec la terminaison pour câble plat E70413 (à commander séparément).

Quel couple de serrage pour la vis de l'E70499 ?

Le couple de serrage recommandé est de 1,65 Nm. Ne pas trop serrer pour éviter d'endommager le boîtier.

Que faire si la prise vampire ne fonctionne pas après installation ?

Vérifiez d'abord que l'installation est sous tension. Assurez-vous que le câble plat est correctement inséré et que la vis est bien serrée. Contrôlez également la polarité : brun = AS-i +, bleu = AS-i -.

Puis-je utiliser l'E70499 en extérieur ?

Oui, avec la terminaison E70413, l'ensemble est IP67 et résiste à l'humidité, mais évitez une exposition prolongée à l'eau sous pression.

Comment nettoyer l'E70499 ?

Utilisez un chiffon sec ou légèrement humide pour enlever la poussière. N'utilisez pas de produits abrasifs ou solvants.

Où télécharger la notice complète de l'E70499 ?

La notice est disponible gratuitement sur notice-facile.com au format PDF. Vous pouvez également la demander par email dans une autre langue.

MODE D'EMPLOI E70499 IFM

1.1 Symboles utilisés

▶ Action à faire

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

3 Fonctionnement et caractéristiques

La prise vampire mène la tension AS-i et l'alimentation externe en 24 V du câble plat au câble rond (avec bout ouvert).

- Courant max. 4 A

4 Montage

▶ Mettre l'installation hors tension.

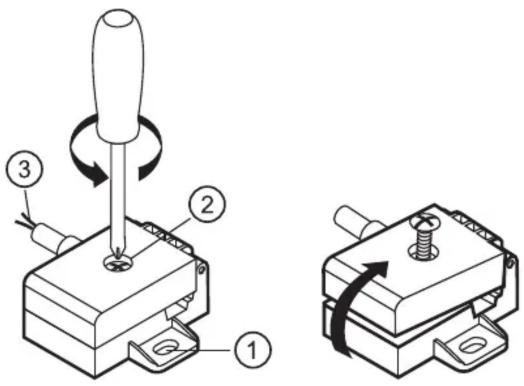

▶ Choisir une surface de montage plane et fixer la prise vampire sur la surface de montage (trou de montage 1). La vis de montage n'est pas fournie.

► Desserrer la vis 2 (fournie) et ouvrir le répartiteur passif.1: Trou de montage2: Vis (couple de serrage 1,65 Nm)3: Couleurs des fi ls conducteurs(brun: AS-i + / bleu: AS-i -)

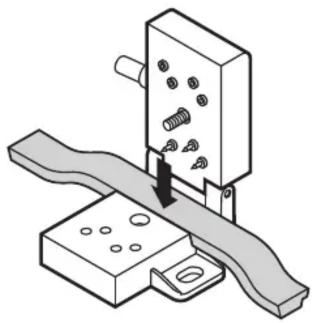

► Insérer le câble plat AS-i pour la tension AS-i dans le conduit du câble jaune.► Assurer le bon positionnement du câble dans le guide profilé.

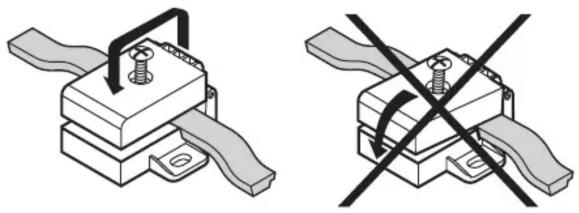

► Fermer la partie supérieure.
Soulever d'abord la partie supérieure et puis la placer sur l'embase en parallèle, afin que la partie supérieure ne soit pas coincée. Ainsi, un percement vertical du câble plat par les contacts est garanti.

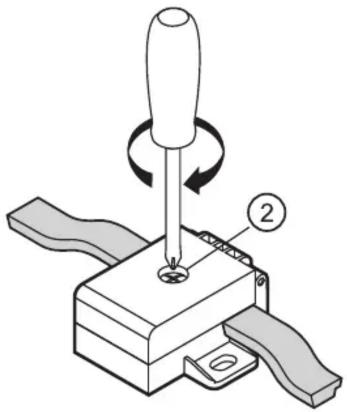

► Presser la partie supérieure contre l'embase et serrer la vis 2 fermement.Couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du câble plat par la terminaison pour câble plat (E70413, à commander séparément), afin d'assurer l'indice de protection.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
