Type de produit	Connecteur électrique industriel - Prise vampire (vampire tap)
Marque	IFM
Modèle	E70486
Usage	Raccordement AS-i et alimentation auxiliaire 24 V depuis câble plat vers connecteur femelle M12
Tension supportée	AS-i (30 V max) et AUX 24 V (selon modèle E70487)
Courant max	4 A
Connectique	Connecteur femelle M12 (orientation clavette spécifique)
Indice de protection	IP67 (avec terminaison de câble plat E70413)
Température de fonctionnement	-25 °C à +85 °C (estimé)
Matériau du boîtier	Plastique technique (PBT/PA, typique)
Dimensions (L x l x h)	Environ 40 x 30 x 20 mm (estimé)
Poids	Environ 20 g (estimé)
Montage	Sur surface plane, fixation par vis (non fournie), couple de serrage 1,65 Nm
Raccordement électrique	Insérer câble plat AS-i jaune et câble noir AUX (si applicable) dans guides profilés
Fonctions principales	Routage de la tension AS-i et AUX vers connecteur M12 ; adaptation de câble plat à connecteur industriel
Sécurité	Mise hors tension avant montage ; utilisation par personnel qualifié ; conformité UE
Entretien et nettoyage	Nettoyer avec chiffon sec ; éviter solvants ; vérifier les connexions périodiquement
Pièces détachées et réparabilité	Terminaison de câble plat E70413 en option ; appareil non réparable, remplacer en cas de défaut
Informations générales	Notice téléchargeable gratuitement ; données techniques sur www.ifm.com

FOIRE AUX QUESTIONS - E70486 IFM

Qu'est-ce qu'une prise vampire IFM E70486 ?

La prise vampire E70486 est un connecteur électrique industriel qui permet de raccorder un câble plat AS-i à un connecteur femelle M12, facilitant ainsi la distribution de tension et de signaux sur le réseau AS-i.

Quelle est la différence entre E70485, E70486 et E70487 ?

Les modèles E70485 et E70486 ne transmettent que la tension AS-i (via câble plat jaune). Le E70487 transmet également une alimentation auxiliaire 24 V via un second câble plat noir. L'orientation (clavette) du connecteur M12 distingue E70485 de E70486.

Quel courant maximum supporte la prise vampire E70486 ?

Le courant maximal admissible est de 4 A pour chaque voie.

Comment installer la prise vampire E70486 ?

1. Mettre l'installation hors tension. 2. Fixer la prise sur une surface plane (vis non fournie). 3. Desserrer la vis de 1,65 Nm et ouvrir le boîtier. 4. Insérer le câble plat AS-i jaune dans le guide prévu. 5. Refermer le boîtier et serrer la vis au couple de 1,65 Nm.

Faut-il une terminaison de câble plat ?

Oui, pour garantir l'indice de protection IP67, il est recommandé d'obturer les extrémités ouvertes du câble plat avec la terminaison E70413 (à commander séparément).

Quels sont les câbles plats compatibles ?

La prise vampire est conçue pour les câbles plats AS-i standard (jaune pour AS-i, noir pour AUX). Le câble doit être inséré dans le guide profilé correspondant.

Puis-je utiliser cette prise en extérieur ?

Oui, avec la terminaison appropriée, l'indice de protection est IP67, ce qui permet une utilisation en extérieur ou en environnement humide.

Quelles sont les consignes de sécurité ?

Le montage et l'entretien doivent être effectués par du personnel qualifié. Toujours mettre l'installation hors tension avant toute intervention. L'appareil est conforme aux directives UE.

La prise vampire est-elle réparable ?

Non, l'appareil n'est pas conçu pour être réparé. En cas de dysfonctionnement, il doit être remplacé par un modèle neuf.

Où trouver la fiche technique complète ?

La fiche technique détaillée est disponible sur le site www.ifm.com (sélectionner votre pays puis rechercher le modèle E70486).

MODE D'EMPLOI E70486 IFM

1 Remarque préliminaire

▶ Action à faire

Retour d'information, résultat

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

3 Fonctionnement et caractéristiques

La prise vampire mène la tension AS-i et l'alimentation externe en 24 V du câble plat au connecteur femelle M12.

- Courant max. 4 A.

E70485 / E70486

La prise vampire mène la tension AS-i du câble plat au connecteur femelle M12.

- Courant max. 4 A.

Les prises vampire E70485 et E70486 se distinguent par l'orientation du connecteur femelle M12 (clavette).

E704851: AS-i +3: AS-i -

E704861: AS-i +3: AS-i -

E704871: AS-i +2: AUX -3: AS-i +4: AUX +

4 Montage

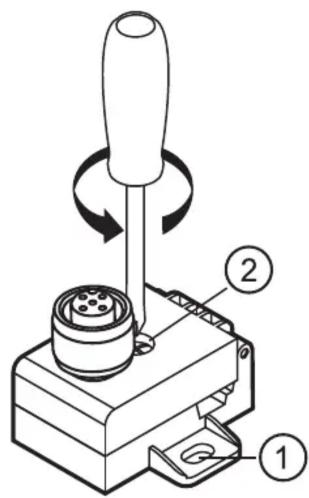

▶ Mettre l'installation hors tension. ▶ Choisir une surface de montage plane et fixer la prise vampire sur la surface de montage (trou de montage 1). La vis de montage n'est pas fournie. ▶ Desserrer la vis 2 (fournie) et ouvrir l'appareil.

1: trou de montage 2: Vis (couple de serrage 1,65 Nm)

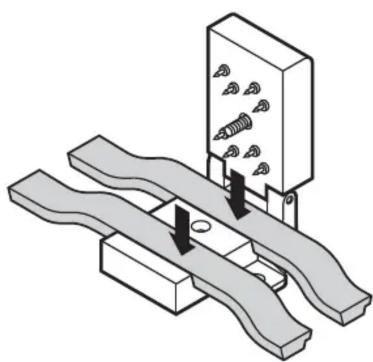

Insérer le câble plat AS-i jaune pour la tension AS-i dans le conduit du câble plat marqué en jaune. ▶ Insérer le câble noir pour la tension auxiliaire externe dans l'autre conduit de câble plat (seulement E70487). ▶ Assurer le bon positionnement du câble dans le guide profilé.

▶ Fermer la partie supérieure.

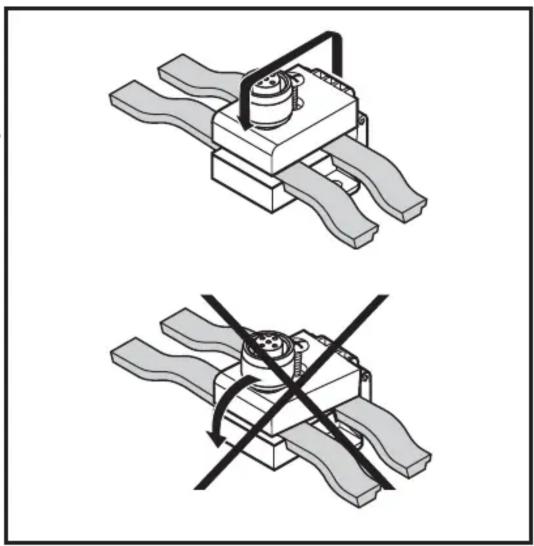

Soulever d'abord la partie supérieure et puis la placer sur l'embase en parallèle afin que la partie supérieure ne soit pas coincée. Ainsi, un percement vertical du câble plat par les contacts est garanti.

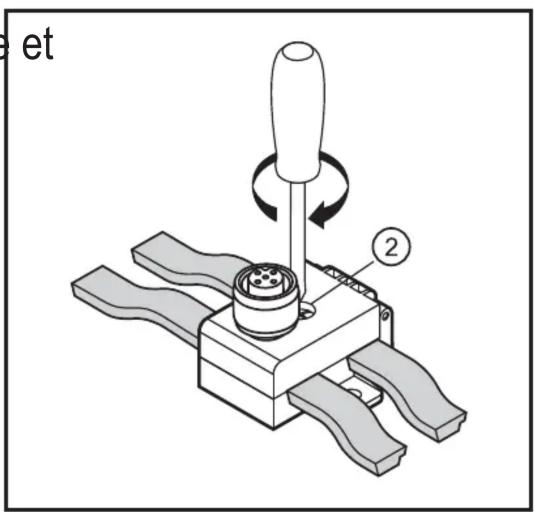

▶ Presser la partie supérieure contre l'embase et serrer la vis 2 fermement. Couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du câble plat par la terminaison pour câble plat (E70413, à commander séparément) afin d'assurer l'indice de protection.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
