Type de produit	Connecteur électrique industriel (prise vampire)
Marque	IFM
Modèle	E70498
Fonction principale	Transfère la tension AS-i et l'alimentation externe 24 V du câble plat au câble rond (bout ouvert)
Courant maximal	4 A
Tension AS-i	30 V DC (standard)
Tension externe	24 V DC
Type de câble d'entrée	Câble plat AS-i (jaune)
Type de câble de sortie	Câble rond à bout ouvert
Conducteurs	Brun : AS-i + ; Bleu : AS-i -
Couple de serrage de la vis	1,65 Nm
Montage	Surface plane, trou de montage unique (vis non fournie)
Indice de protection	Assuré uniquement avec terminaison de câble plat E70413
Accessoire recommandé	Terminaison pour câble plat IFM E70413 (à commander séparément)
Entretien	Vérifier régulièrement l'étanchéité et le serrage des connexions ; nettoyer avec un chiffon sec
Sécurité	Montage, raccordement et entretien par personnel qualifié uniquement ; mettre l'installation hors tension avant intervention
Conformité	Dispositions et directives UE en vigueur
Pièces détachées	Terminaison E70413
Réparabilité	En cas de défaut, remplacer l'ensemble du connecteur
Informations complémentaires	Fiche technique disponible sur www.ifm.com

FOIRE AUX QUESTIONS - E70498 IFM

Comment installer la prise vampire IFM E70498 ?

Avant toute intervention, mettre l'installation hors tension. Choisir une surface plane et fixer la prise par le trou de montage (vis non fournie). Desserrer la vis (couple 1,65 Nm) et ouvrir le répartiteur. Insérer le câble plat AS-i dans le conduit jaune en respectant le positionnement. Fermer la partie supérieure en appuyant bien, puis serrer la vis au couple indiqué.

Quel est le courant maximal supporté par l'E70498 ?

Le courant maximal est de 4 A. Ne pas dépasser cette valeur pour éviter tout dysfonctionnement ou dommage.

Quelles sont les couleurs des fils conducteurs ?

Le fil brun correspond à AS-i +, le fil bleu à AS-i -. Respectez impérativement cette affectation.

Faut-il une terminaison spécifique pour le câble plat ?

Oui, pour garantir l'indice de protection, il est nécessaire d'obturer les extrémités du câble plat avec la terminaison E70413 (à commander séparément).

Puis-je utiliser ce connecteur avec d'autres marques de câble plat AS-i ?

Le connecteur est conçu pour les câbles plats AS-i standard. Vérifiez la compatibilité des dimensions et des contacts avec la fiche technique ifm.

Comment assurer l'étanchéité de l'installation ?

L'étanchéité est assurée par le montage correct et l'utilisation de la terminaison E70413 sur les extrémités ouvertes du câble plat. Vérifiez régulièrement l'état des joints.

Quelle est la tension d'alimentation de la prise vampire ?

Elle accepte une tension AS-i (30 V DC typique) et une alimentation externe 24 V DC. Les deux sont transmises du câble plat au câble rond.

Y a-t-il des précautions de sécurité importantes ?

Oui, le montage, le raccordement électrique et l'entretien doivent être effectués uniquement par personnel qualifié. Toujours mettre l'installation hors tension avant toute intervention.

Où trouver la fiche technique complète du E70498 ?

La fiche technique détaillée est disponible sur le site www.ifm.com (sélectionner votre pays, puis rechercher le modèle).

Que faire si la connexion est défectueuse ou si le connecteur ne fonctionne pas ?

Vérifiez d'abord le câblage et le serrage de la vis (1,65 Nm). Si le problème persiste, remplacez l'ensemble du connecteur. Contactez le support ifm pour obtenir de l'aide.

MODE D'EMPLOI E70498 IFM

1.1 Symboles utilisés

▶ Action à faire

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

3 Fonctionnement et caractéristiques

La prise vampire mène la tension AS-i et l'alimentation externe en 24 V du câble plat au câble rond (avec bout ouvert).

- Courant max. 4 A

4 Montage

▶ Mettre l'installation hors tension.

▶ Choisir une surface de montage plane et fixer la prise vampire sur la surface de montage (trou de montage 1). La vis de montage n'est pas fournie.

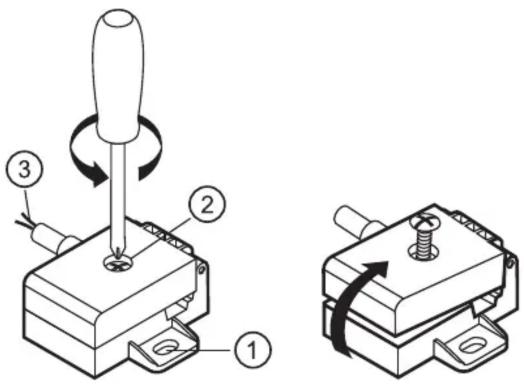

► Desserrer la vis 2 (fournie) et ouvrir le répartiteur passif.1: Trou de montage2: Vis (couple de serrage 1,65 Nm)3: Couleurs des fi ls conducteurs(brun: AS-i + / bleu: AS-i -)

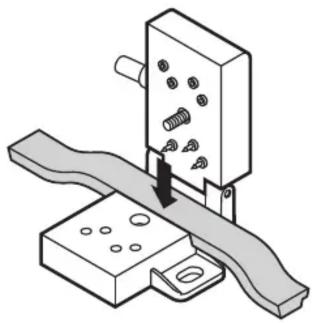

► Insérer le câble plat AS-i pour la tension AS-i dans le conduit du câble jaune.► Assurer le bon positionnement du câble dans le guide profilé.

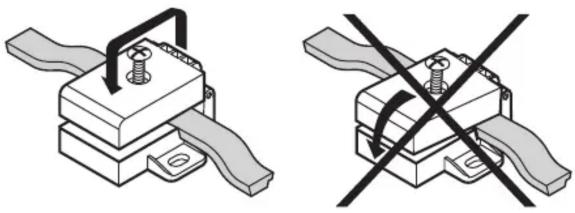

► Fermer la partie supérieure.
Soulever d'abord la partie supérieure et puis la placer sur l'embase en parallèle, afin que la partie supérieure ne soit pas coincée. Ainsi, un percement vertical du câble plat par les contacts est garanti.

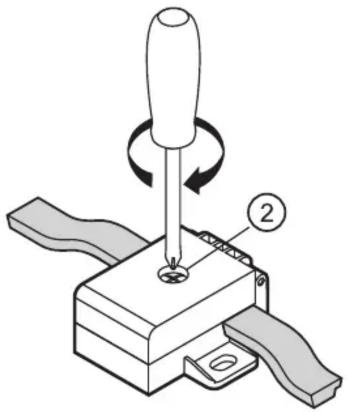

► Presser la partie supérieure contre l'embase et serrer la vis 2 fermement.Couple de serrage 1,65 Nm.

Obturer les extrémités ouvertes du câble plat par la terminaison pour câble plat (E70413, à commander séparément), afin d'assurer l'indice de protection.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
