RICSR354 - Ordinateur industriel Minix - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur industriel
Marque	Minix
Modèle	RICSR354
Processeur	Rockchip RK3568 Quad Cortex-A55, jusqu'à 2,0 GHz
GPU	Mali-G52
Mémoire RAM	4 Go LPDDR4
Stockage	64 Go eMMC
Système d'exploitation	Android / Linux
Connectivité réseau	1 x RJ45 Gigabit Ethernet, Wi-Fi 2.4G & BT 4.2 intégré
Ports USB	5 x USB 2.0 Type A, 1 x USB 3.0 Type A
Ports COM	6 ports RS-232
Sortie vidéo	HDMI 2.0 (4K@60Hz), LVDS, eDP, MIPI DSI
Alimentation	Adaptateur secteur 12 V / 3 A
Dimensions	163 x 127 x 50 mm
Poids net	0.8 kg
Température de fonctionnement	-10°C à 50°C
Température de stockage	-20°C à 70°C
Certifications	CE, UKCA, FCC Classe B
Contenu de l'emballage	Système SR35, antenne, support VESA, câble USB, adaptateur secteur (prises US, UK, EU)
Garantie	Consultez votre revendeur

FOIRE AUX QUESTIONS - RICSR354 Minix

Comment installer le système d'exploitation sur le RICSR354 ?

Le RICSR354 est livré avec Android ou Linux préinstallé. Pour une réinstallation, téléchargez l'image depuis le centre de téléchargement MINIX et suivez les instructions du manuel.

Quels ports sont disponibles pour la connexion de périphériques ?

L'appareil dispose de 5 ports USB 2.0 Type A, 1 port USB 3.0 Type A, 6 ports COM RS-232, 1 port HDMI 2.0, 1 prise audio 3,5 mm, et 1 emplacement TF.

Comment connecter l'ordinateur à un réseau filaire ?

Utilisez le port RJ45 Gigabit Ethernet à l'arrière de l'appareil pour une connexion filaire stable.

Le RICSR354 prend-il en charge le Wi-Fi ?

Oui, il intègre un module Wi-Fi 2.4G et Bluetooth 4.2. Un emplacement M.2 permet d'ajouter un module 4G/5G en option.

Quelle est la consommation électrique de l'appareil ?

L'adaptateur secteur fournit 12 V / 3 A, soit une puissance maximale de 36 W. La consommation réelle dépend de la charge.

Comment nettoyer l'ordinateur industriel ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour l'extérieur. Évitez les produits chimiques et l'humidité.

Peut-on monter le RICSR354 au mur ?

Oui, un support VESA est inclus dans l'emballage pour un montage mural ou sous un bureau.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS depuis http://theminixforum.com:9009/IPC/ et suivez les instructions du manuel. Attention, une mauvaise mise à jour peut endommager le système.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion de l'adaptateur secteur et l'état du câble d'alimentation. Assurez-vous que la prise fonctionne. Si le problème persiste, contactez le support MINIX.

Où trouver les pilotes et manuels supplémentaires ?

Rendez-vous sur le centre de téléchargement MINIX à l'adresse http://theminixforum.com:9009/IPC/ pour les pilotes, BIOS et manuels.

MODE D'EMPLOI RICSR354 Minix

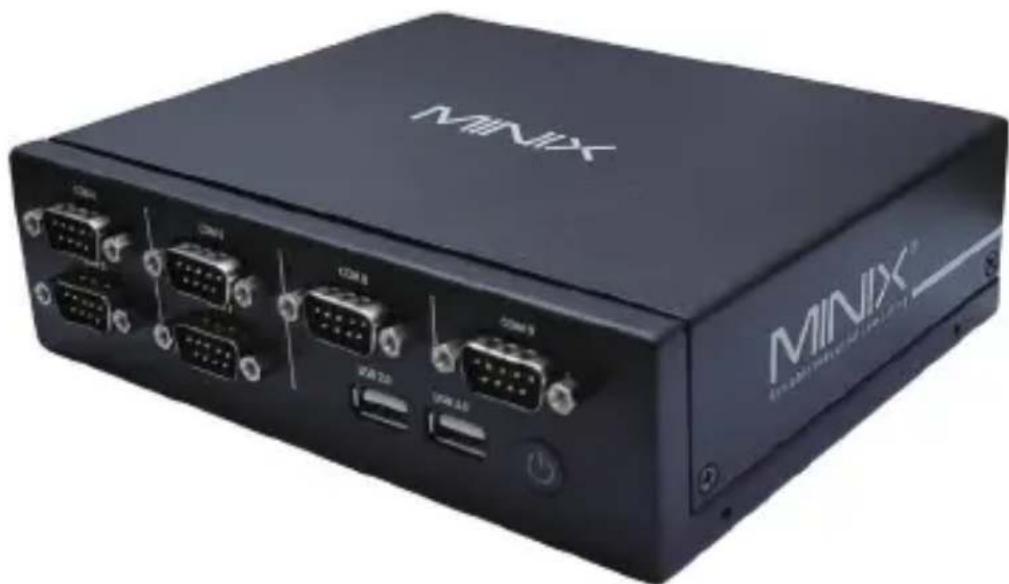

Guide d'utilisation en Français

Numero de modèle	OS
RIC SR35-4A	Android
RIC SR35-4L	Linux

Caracteristiques

Proesseur	Rockchip RK3568 Quad Cortex-A55, jusqu'à 2,0 GHz
GPU	Mali-G52
Mémoire	4 Go LPDDR4
Stockage	64 Go eMMC
Wifi	Module Wi-Fi 2.4G&BT4.2 intégré, 1 x M.2 2242/3042 KEY B pour 4G/5G (en option)
Spéc. & Résolution	1 x HDMI 2.0 (4K@60Hz), 1 x LVDS (par en-tête de broche, 4K@30Hz), 1 x EDP (1080p@60Hz), 1 x MIPI DSI (par en-tête de broche), prend en charge EDP + LVDS; EDP + MIPI
I/O	6 ports COM (prise en charge RS-232 uniquement) 2 ports GPIO 1 x RJ45 Gigabit Ethernet 1 port HDMI 2.0 1 prise audio 3,5 mm 1 x haut-parleur par en-tête de broche (1 x 4 broches), 4Ω/15W ou 8Ω/5W 1 x MIPI DSI (par en-tête de broche) 1 emplacement TF 1 emplacement SIM 5 x port USB2.0 Type A, 1 x port USB3.0 Type A 1 x caisse enregistreuse RJ11 par en-tête de broche
Certificates	CE, UKCA, FCC Classe B
Pouvoir	Adaptateur secteur 12 V/3 A
OS	Android/Linux
Dimensions	163 x 127 x 50 mm
Température	Température de fonctionnement: -10°C ~ 50°C Température de stockage: -20 °C ~ 70 °C, 10 % ~ 90 % (sans condensation)
Autre	Prise en charge du chien de garde, de la mise sous tension CA, du verrou Kensington.
Poids (net)	0.8kg

Listedecolisage

• 1x système SR35
• 1 antenne
• 1 x support Vesa
• 1 cable USB
• 1 x adaptateur secteur avec prise US, UK, EU

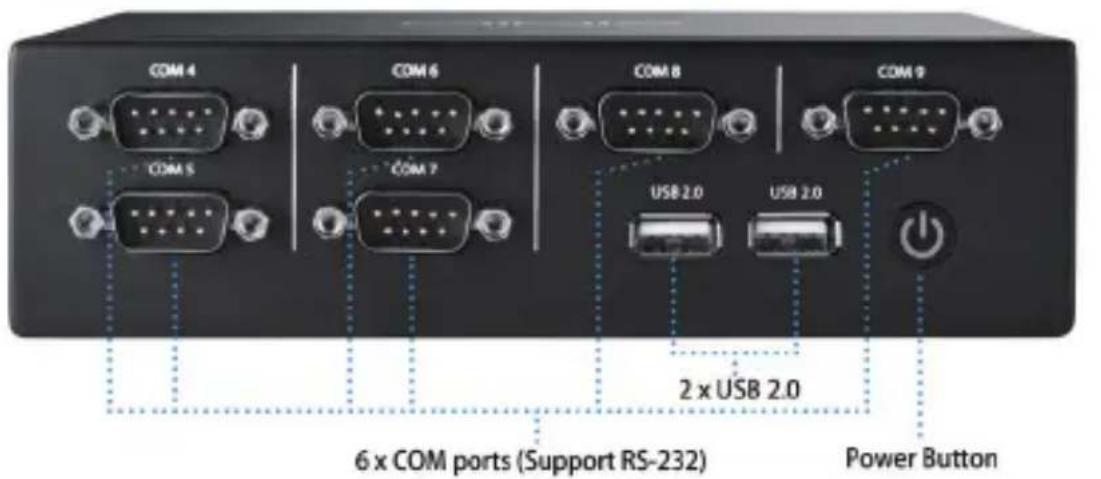

Aperçu du système

Commencer

Avertissement!

Débranche toujours complètement le cordon d'alimentation de votre chassis chaque fois que vous travailliez avec le matériel. Ne pas étabir des connexions alors que l'alimentation est allumée. Sensible les composants électroniques peuvent être endommages par une alimentation soudaine surtensions. Seul le personnel experimenté en électronique doit ouvrez le chassis du PC.

Remarque: Si vous avez besoin de plus d'informations, veuillez vous rendre sur le Centre de téléchargement pour obtenir le manuel ou contactez votre revendeur.

Centre de téléchargement

Le BIOS, les pilotes et les manuels peuvent être télécharges ici: http://theminixforum.com:9009/IPC/

Droits d'auteur © 2020 MINIX Technology Limited. Tous droits réservés.

Aucune partie de ce guide, y compris les produits et les logiciels décrits, ne peut être reproductive, transmise, transcrite, stockée dans un système de récapération ou traduite dans n'importe qu'elle langue sous quelque forme ou parquelque moyen que ce soit, sauf documentation conservée par l'acheteur à des fins de sauvegarde, sans l'autorisation écrite expresse de MINIX Technology Limited.

MINIX et le logo MINIX sont des marques de commerce de MINIX Technology Limited. Toutes les autres marques et marques de commerce sont la propriété de leurs propriétaires respectifs.

Le contenu de ce guide peut différer dans certains détails du produit ou de son logiciel.

Toutes les informations continues dans cette documentation sont sujettes à modification sans préavis.

Contactez-nous

EMAIL: [e-mail]

SITE INTERNET: www.minix.com.hk

MINIX FORUM: www.theminixforum.com

FACEBOOK: www.facebook.com/minixtech
