RICSR354 - Industriecomputer Minix - Kostenlose Bedienungsanleitung

Produkttyp	Industriecomputer
Marke	Minix
Modell	RICSR354
Prozessor	Rockchip RK3568 Quad Cortex-A55, bis zu 2,0 GHz
GPU	Mali-G52
RAM-Speicher	4 GB LPDDR4
Speicher	64 GB eMMC
Betriebssystem	Android / Linux
Netzwerkkonnektivität	1 x RJ45 Gigabit Ethernet, integriertes Wi-Fi 2.4G & BT 4.2
USB-Anschlüsse	5 x USB 2.0 Typ A, 1 x USB 3.0 Typ A
COM-Anschlüsse	6 RS-232-Anschlüsse
Videoausgang	HDMI 2.0 (4K@60Hz), LVDS, eDP, MIPI DSI
Stromversorgung	Netzteil 12 V / 3 A
Abmessungen	163 x 127 x 50 mm
Nettogewicht	0,8 kg
Betriebstemperatur	-10 °C bis 50 °C
Lagertemperatur	-20 °C bis 70 °C
Zertifizierungen	CE, UKCA, FCC Klasse B
Lieferumfang	SR35-System, Antenne, VESA-Halterung, USB-Kabel, Netzteil (US-, UK-, EU-Stecker)
Garantie	Fragen Sie Ihren Händler

Häufig gestellte Fragen - RICSR354 Minix

Wie installiere ich das Betriebssystem auf dem RICSR354?

Der RICSR354 wird mit vorinstalliertem Android oder Linux geliefert. Für eine Neuinstallation laden Sie das Image vom MINIX-Downloadcenter herunter und befolgen Sie die Anweisungen im Handbuch.

Welche Anschlüsse sind für die Verbindung von Peripheriegeräten verfügbar?

Das Gerät verfügt über 5 x USB 2.0 Typ A, 1 x USB 3.0 Typ A, 6 x COM RS-232, 1 x HDMI 2.0, 1 x 3,5-mm-Audioanschluss und 1 x TF-Kartensteckplatz.

Wie verbinde ich den Computer mit einem kabelgebundenen Netzwerk?

Verwenden Sie den RJ45-Gigabit-Ethernet-Anschluss auf der Rückseite des Geräts für eine stabile kabelgebundene Verbindung.

Unterstützt der RICSR354 WLAN?

Ja, es integriert ein Wi-Fi 2.4G- und Bluetooth 4.2-Modul. Ein M.2-Steckplatz ermöglicht das optionale Hinzufügen eines 4G/5G-Moduls.

Wie hoch ist der Stromverbrauch des Geräts?

Das Netzteil liefert 12 V / 3 A, also eine maximale Leistung von 36 W. Der tatsächliche Verbrauch hängt von der Last ab.

Wie reinige ich den Industriecomputer?

Trennen Sie vor der Reinigung das Gerät vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch für die Außenseite. Vermeiden Sie Chemikalien und Feuchtigkeit.

Kann der RICSR354 an der Wand montiert werden?

Ja, im Lieferumfang ist eine VESA-Halterung für die Wandmontage oder Montage unter einem Schreibtisch enthalten.

Wie aktualisiere ich das BIOS?

Laden Sie die neueste BIOS-Version von http://theminixforum.com:9009/IPC/ herunter und befolgen Sie die Anweisungen im Handbuch. Achtung: Eine fehlerhafte Aktualisierung kann das System beschädigen.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie den Anschluss des Netzteils und den Zustand des Stromkabels. Stellen Sie sicher, dass die Steckdose funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an den MINIX-Support.

Wo finde ich zusätzliche Treiber und Handbücher?

Besuchen Sie das MINIX-Downloadcenter unter http://theminixforum.com:9009/IPC/ für Treiber, BIOS und Handbücher.

BEDIENUNGSANLEITUNG RICSR354 Minix

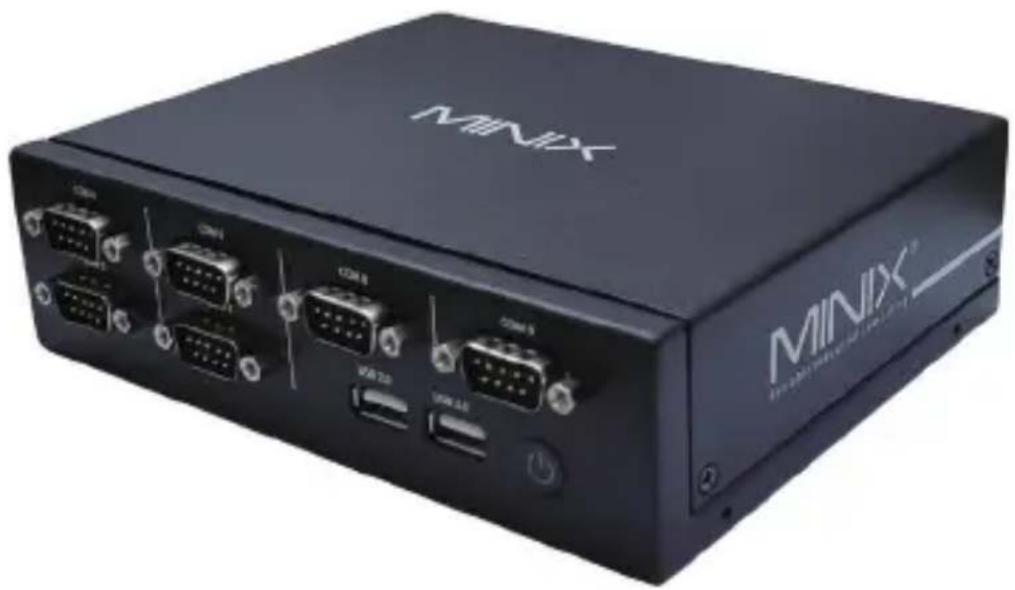

Kurzanleitung in Deutschland

Modell-Nr	Betriebssystem
RIC SR35-4A	Android
RIC SR35-4L	Linux

Spezifikationen

Prozessor	Rockchip RK3568 Quad Cortex-A55, bis zu 2,0 GHz
GPU	Mali-G52
Speicher	4GB LPDDR4
Lagerung	64GB eMMC
Wi-Fi	Integriertes Wi-Fi 2.4G & BT4.2-Modul, 1 x M.2 2242/3042 KEY B für 4G/5G (optional)
Spez. & Auflösung	1 x HDMI 2.0 (4K@60Hz), 1 x LVDS (per Stiftleiste, 4K@30Hz), 1 x EDP (1080p bei 60 Hz), 1 x MIPI DSI (über Stiftleiste), Unterstützung EDV + LVDS; EDV + MIPI
I/O	6 x COM-Anschluss (unterstützt nur RS-232) 2 x GPIO-Anschluss 1 x RJ45-Gigabit-Ethernet 1 x HDMI 2.0 1 x 3,5-mm-Audiobuchse 1 x Lautsprecher über Stiftleiste (1 x 4-polig), 4 Ω/15 W oder 8 Ω/5 W 1 x MIPI DSI (über Stiftleiste) 1 x TF-Steckplatz 1 x SIM-Steckplatz 5 x USB2.0 Typ A Port,1 x USB3.0 Typ A Port 1 x RJ11 Registrierkasse per Stiftleiste
Zertifizierung	CE, UKCA, FCC Klasse B
Leistung	12V/3A Netzteil
Betriebssystem	Android/Linux
Abmessungen	163 x 127 x 50 mm
Temperatur	Betriebstemperatur: -10 °C ~ 50 °C Lagertemperatur: -20 °C ~ 70 °C, 10 % ~ 90 % (nicht kondensierend)
Andere	Unterstützt Watchdog, AC Power On, Kensington Lock.
Gewicht (Netto)	0.8kg

Packliste

• 1x SR35-System
• 1 x Antenne
• 1 x Vesa-Halterung
• 1 x USB-Kabel
• 1 x Netzteil mit US, UK, EU-Stecker

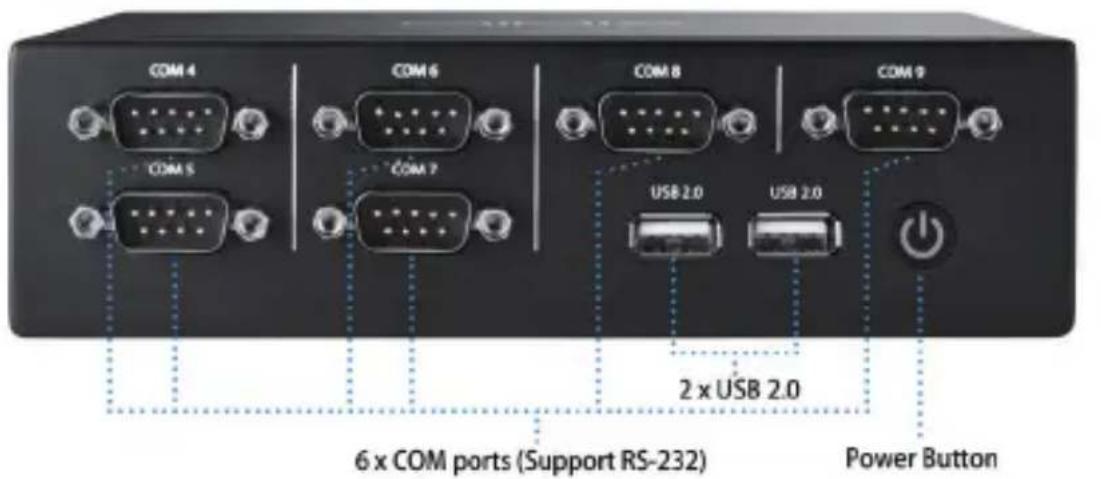

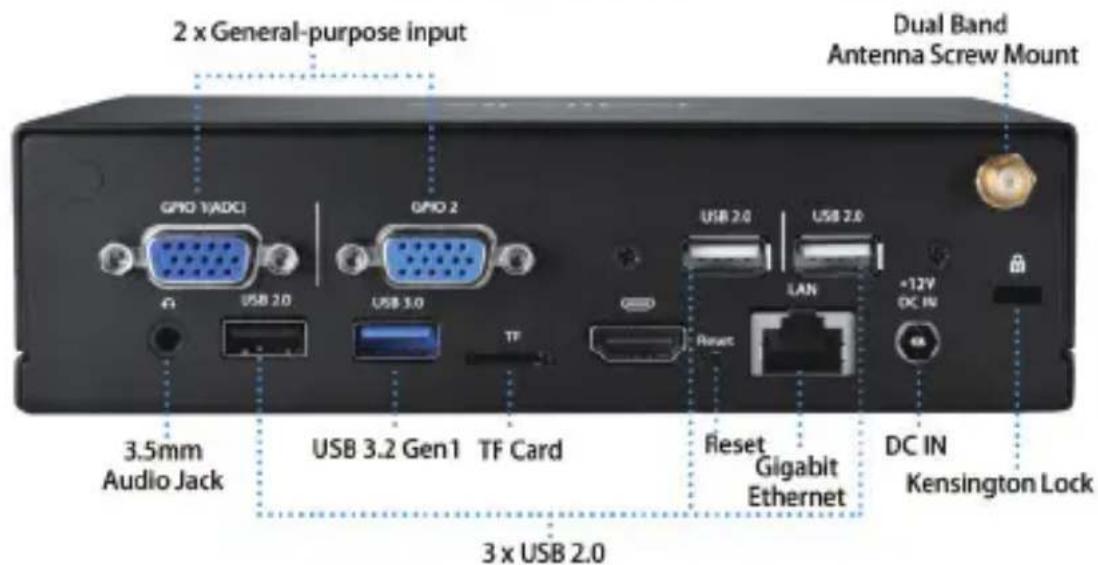

Systemübersicht

Gestartetwerden

Warning!

Trennen Sie das Netzkabel immer vollständig von ihrem Chassis, wenn Sie mit der Hardware arbeiten. Unterlassen Sie Verbindungen herstellen, während das Gerät eingeschaltet ist. Empfindlich Elektronische Bauteile können durch plötzliche Stromeinwirkung beschädigt werden Überspannungen. Nur erfahrenes Elektronikpersonal sollte Offnen Sie das PC-Gehäuse.

Hinweis: Wenn Sie weitere Informationen benötigen, gehen Sieitte zum Download Center um das Handbuch zu erhalten oder wenden Sie sich an ihren Handler.

Download-Center

Das BIOS, Treiber und Handbucher können hier heruntergeladen werden: http://theminixforum.com:9009/IPC/

Copyright© 2020 MINIX Technology Limited. Alle Rechte vorbehalten.

Dieses Werk in Teilen oder im Ganzen, inklusive der beschriebenen Produkte und Software, damit zu keiner Zeit nachgedruckt, übermittelt Uberschreiben. auf einem Datenträger gespeicher oder in eine andere Sprache übersetzt werden oder vergleichbares.

Ausgenommen, die originale Ausführung liegt für den Kunden bei und der expliziten Genehmigung durch MINIX Technology Limited

MINIX und das MINIX Logo sind eingetragene Markenzeichen der MINIX Technology Limited. Alle anderen Markennamen, Produktnamen oder Marken gehoren den jeweiligen Eigentümern.

Der Inhalt dieser Anleitung kann sich vom tatsächlichen Produkt und dessen Software untersenden.

Alle Informationen in thisem Dokument konnen sich ohne Information ändern.

Kontaktiere uns

EMAIL: [e-mail]

WEBSITE: www.minix.com.hk

MINIX FORUM: www.theminixforum.com

FACEBOOK: www.facebook.com/minixtech

http://www.facebook.com/minixtech
