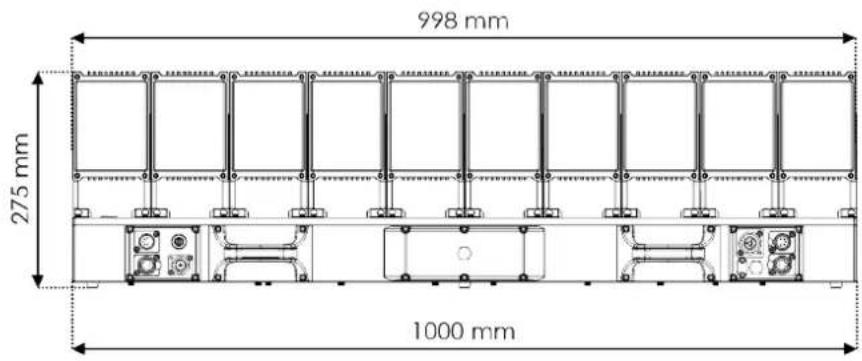

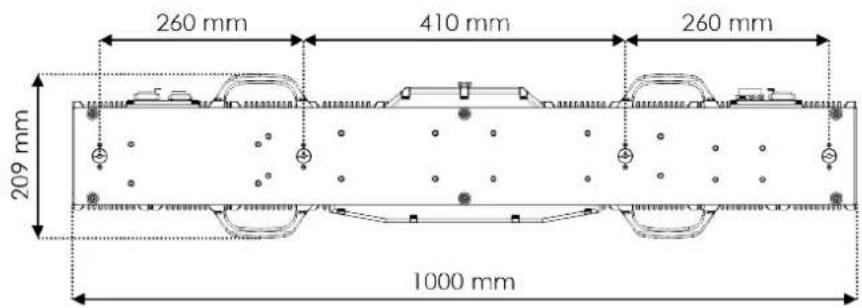

L'INFINITY Furion FX402 Bar mesure environ 100 cm de long, 10 cm de large et 10 cm de haut.

L'INFINITY Furion FX402 Bar peut-il être monté au plafond ?

Oui, l'INFINITY Furion FX402 Bar peut être monté au plafond à l'aide de supports de montage appropriés. Assurez-vous de respecter les instructions de montage fournies dans le manuel.

Que faire si l'éclairage ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, consultez le manuel pour les étapes de dépannage ou contactez le support technique.

L'INFINITY Furion FX402 Bar est-il compatible avec les systèmes DMX ?

Oui, l'INFINITY Furion FX402 Bar est compatible avec les systèmes DMX. Vous pouvez le connecter pour un contrôle avancé et des effets d'éclairage personnalisés.

Comment nettoyer l'INFINITY Furion FX402 Bar ?

Pour nettoyer l'appareil, éteignez-le et débranchez-le. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs ou de l'eau.

Y a-t-il une garantie sur l'INFINITY Furion FX402 Bar ?

Oui, l'INFINITY Furion FX402 Bar est couvert par une garantie limitée de 2 ans. Conservez votre preuve d'achat pour toute réclamation de garantie.

Quelles options de couleur sont disponibles pour l'INFINITY Furion FX402 Bar ?

L'INFINITY Furion FX402 Bar propose une large gamme de couleurs grâce à ses LED RGB. Vous pouvez créer des effets de lumière variés selon vos préférences.

L'INFINITY Furion FX402 Bar peut-il être utilisé à l'extérieur ?

L'INFINITY Furion FX402 Bar est conçu pour une utilisation intérieure. Pour une utilisation à l'extérieur, assurez-vous de le protéger des intempéries et de l'humidité.

MODE D'EMPLOI Furion FX402 Bar INFINITY

Code de produit : 41470

Préface

Nous vous remercions d'avoir fait l'acquisition de ce produit Infinity.

L'objet de ce mode d'emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit.

Conservez le mode d'emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d'emploi doit être conservé dans un endroit facilement accessible.

Ce mode d'emploi contient des informations concernant :

• Consignes de sécurité
• Utilisations conformes et non conformes de l'appareil
• Installation et fonctionnement de l'appareil
• Procédures d'entretien Dépannage
• Transport, entreposage et élimination de l'appareil

Le non-respect des instructions contenues dans ce mode d'emploi peut entraîner des blessures graves et des dommages matériels.

©2025 Infinity. Tous droits réservés.

Aucune partie de ce document ne peut être copiée, publiée ni reproduite de quelque manière que ce soit sans l'autorisation écrite préalable de Highlite International.

La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis.

Pour obtenir la dernière version de ce document ou des versions dans d'autres langues, veuillez vous rendre sur notre site Internet www.highlite.com ou envoyez-nous un courrier électronique à [e-mail].

Highlite International et ses fournisseurs Agree n'assument aucune responsabilité en cas de blessures, dommages, préjudices directs ou indirects, préjudices consécutifs ou financiers, ou tout autre type de préjudice résultant de l'utilisation de ce produit (qu'elle soit appropriée ou non), ou du fait de ne pas prendre en compte les informations contenues dans le présent document.

Highlight International B.V. - Vestfstraat 2 - 6468 EX - Kerkrade - Pays-Bas

1. Introduction 4

1.1. Avant d'utiliser le produit 4 1.2. Utilisation conforme 4 1.3. Durée de vie des LED 4 1.4. Conventions de texte 4 1.5. Symboles et indications 6 1.6. Symboles figurant sur l'étiquette informative 6

2. Sécurité 7

2.1. Avertissements et consignes de sécurité 7 2.2. Prérequis concernant l'utilisateur 10 2.3. Equipement de protection individuelle 10

3. Description de l'appareil 11

3.1. Vue de face 11 3.2. Vue arrière 11 3.3. Plaque de base 11 3.4. Caractéristiques du produit 12 3.5. Dimensions 14 3.6. Accessoires disponibles en option 14

4. Installation 15

4.1. Consignes de sécurité pour l'installation 15 4.2. Equipement de protection individuelle 15 4.3. Exigences relatives au site d'installation 15 4.4. Gréement 15 4.5. Connexion de plusieurs appareils 17 4.6. Connexion à l'alimentation électrique 18 4.7. Connexion électrique de plusieurs appareils 18

5. Configuration 19

5.1. Avertissements et précautions 19 5.2. Configuration autonomy 19 5.3. Connexion DMX 19

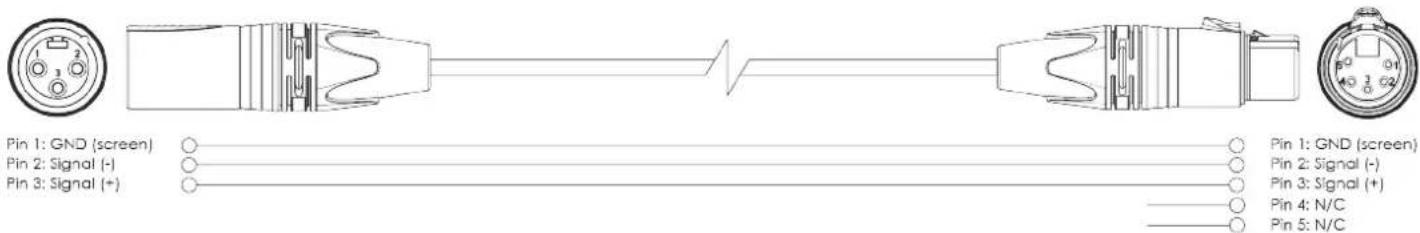

5.3.1. Protocole DMX-512 19 5.3.2. Câbles DMX 19 5.3.3. Liaison DMX 20 5.3.4. Adressage DMX 21

5.4. Connexion ethernet 22

5.4.1. Protocole Art-Net/sACN 22 5.4.2. Cables réseau 22 5.4.3. Lien Art-Net/sACN 23 5.4.4. Réglages Art-Net 23 5.4.5. Paramètres sACN 23 5.4.6. Numérotation de l'univers 24

6. Fonctionnement 25

6.1. Consignes de sécurité pour le fonctionnement 25 6.2. Modes de contrôle 25 6.3. Panneau de contrôle 26 6.4. Démarrage 26 6.5. Verrouillage de l'afficheur 27

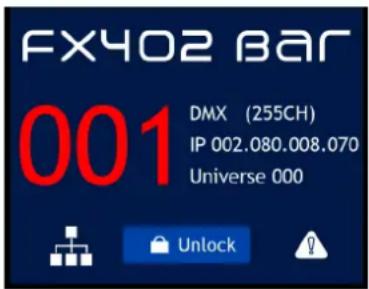

6.5.1. Verrouillage 27 6.5.2. Déverrouillage sans mot de passe 29

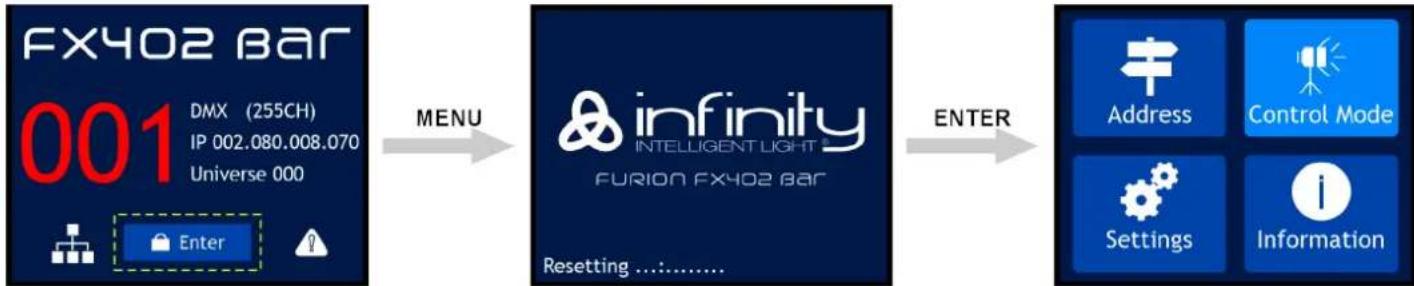

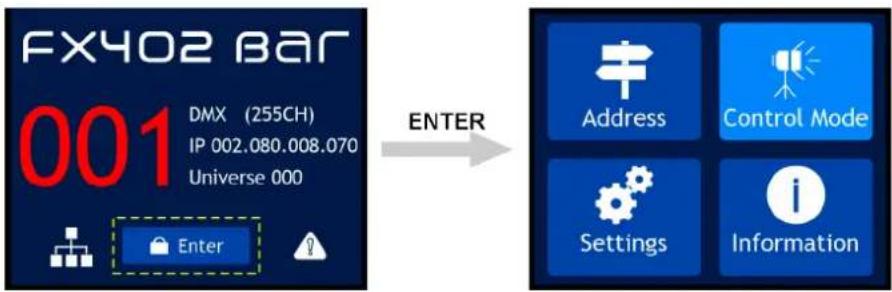

6.5.2.1. Option 1 29 6.5.2.2. Option 2 29

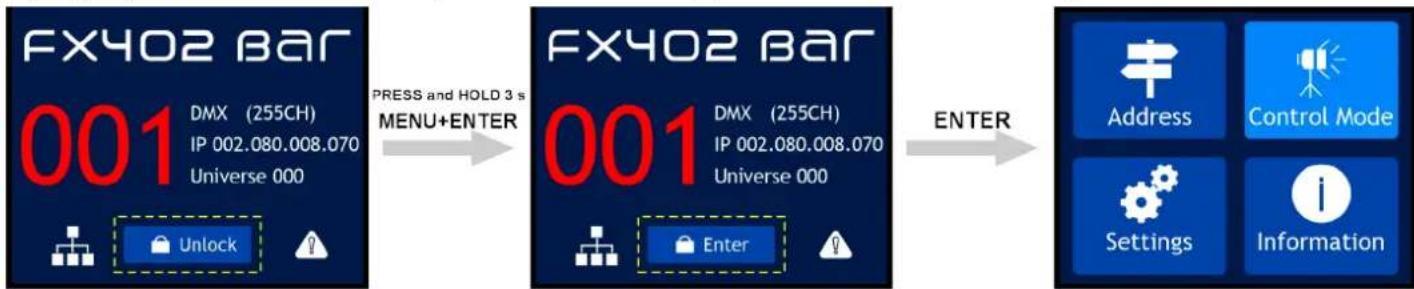

6.5.3. Déverrouillage par mot de passe 29

6.6. Vue d'ensemble du menu 30 6.7. Options du menu principal 40

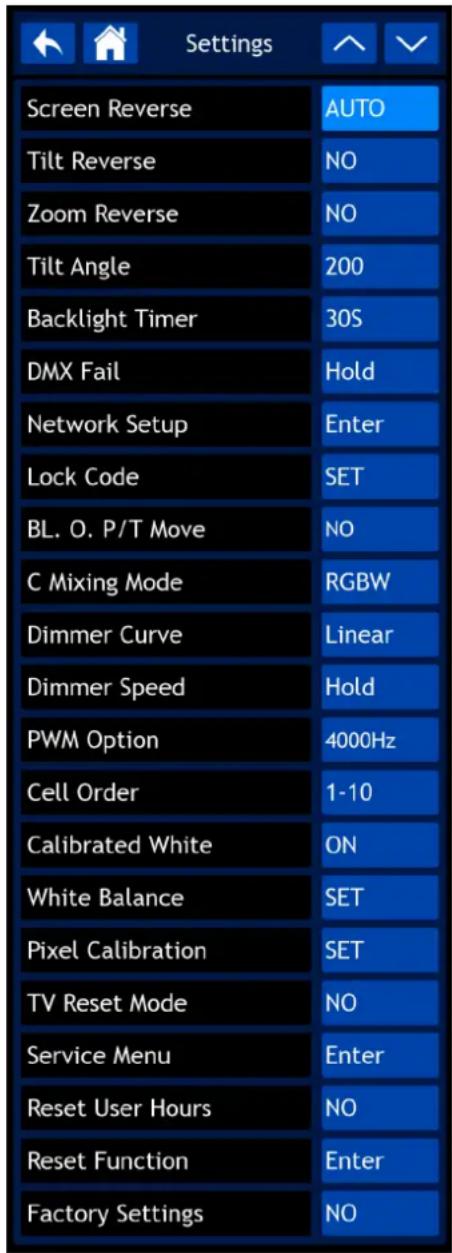

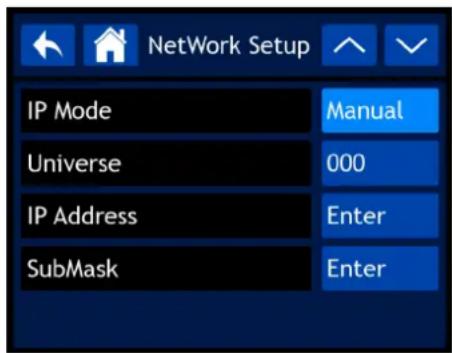

6.7.1. Adresse DMX. 40 6.7.2. Menu Réglages 41 6.7.2.1. Configuration réseau 42

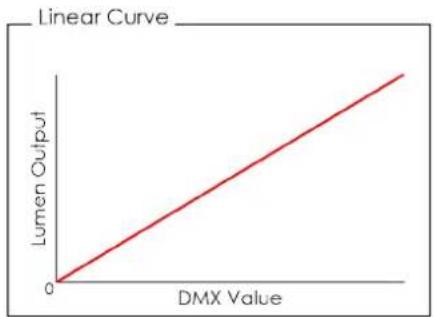

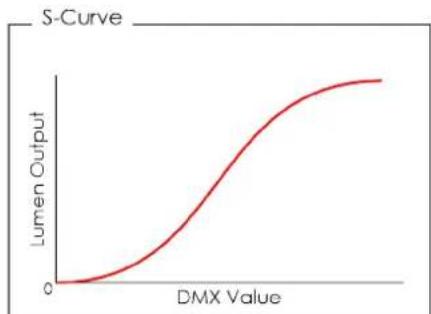

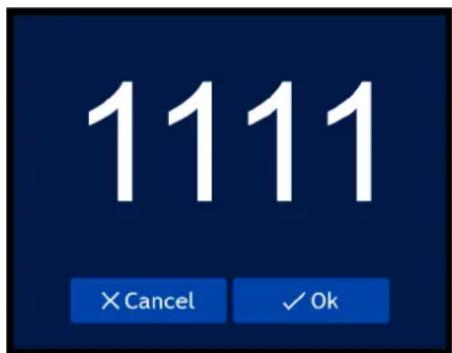

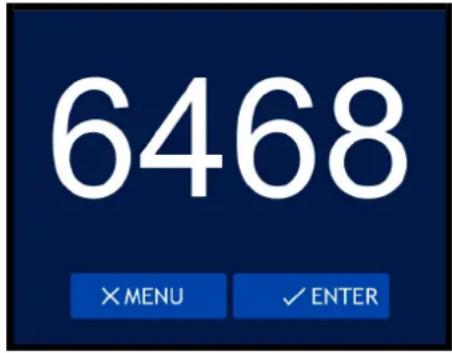

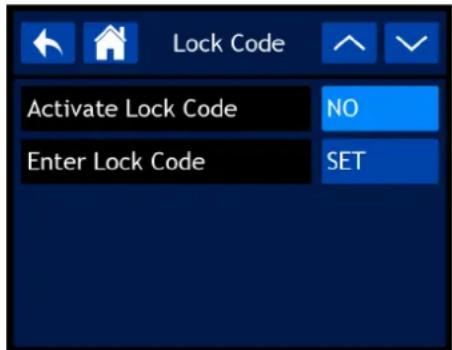

6.7.2.2. Code de verrouillage 43 6.7.2.3. Courbe Variateur 44 6.7.2.4. Option PWM 44 6.7.2.5. Blanc étalonné 44 6.7.2.6. Balance des blancs 45 6.7.2.7. Étalonnage des pixels 46 6.7.2.8. Menu des services 47 6.7.2.9. Fonction de réinitialisation 48

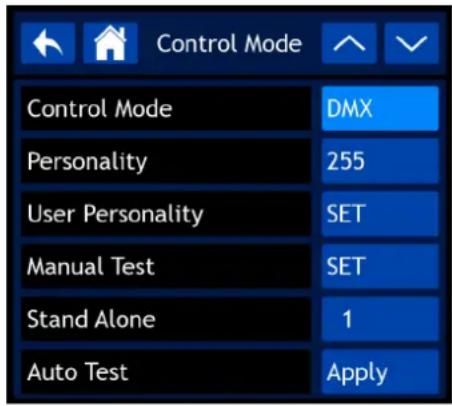

6.7.3. Mode de contrôle 49

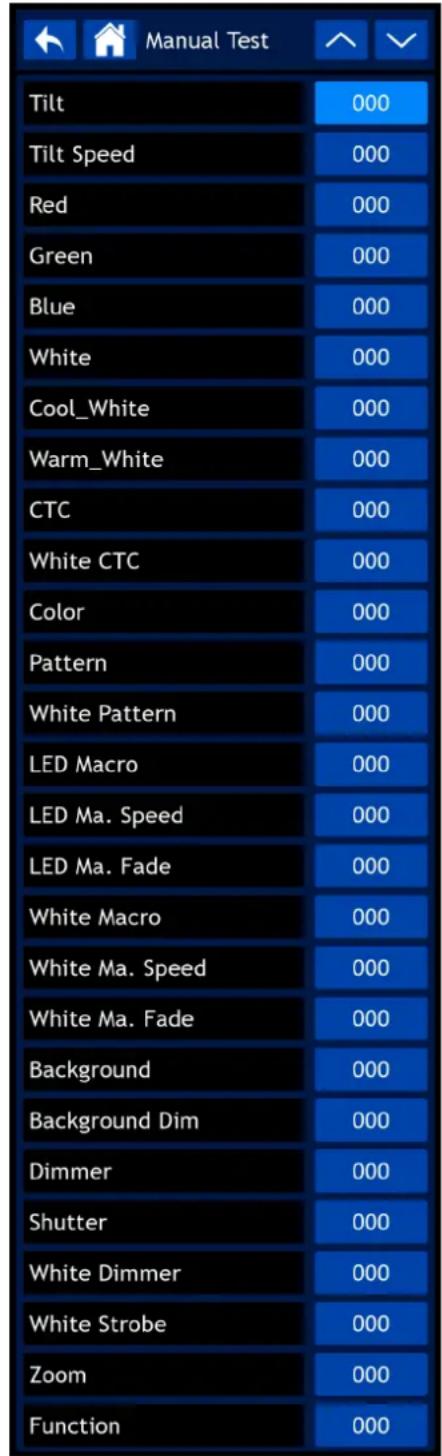

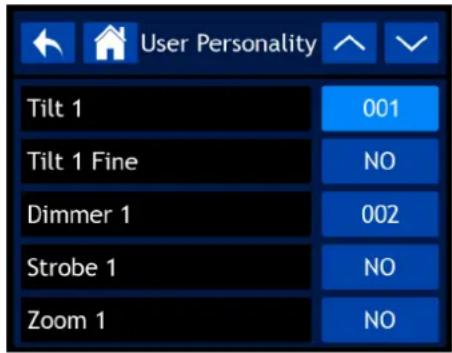

6.7.3.1. Personnalité de l'utilisateur 49 6.7.3.2. Test manuel 50 6.7.3.3. Test Auto 51

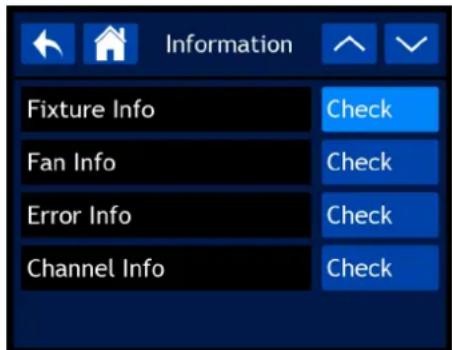

6.7.4. Informations 51

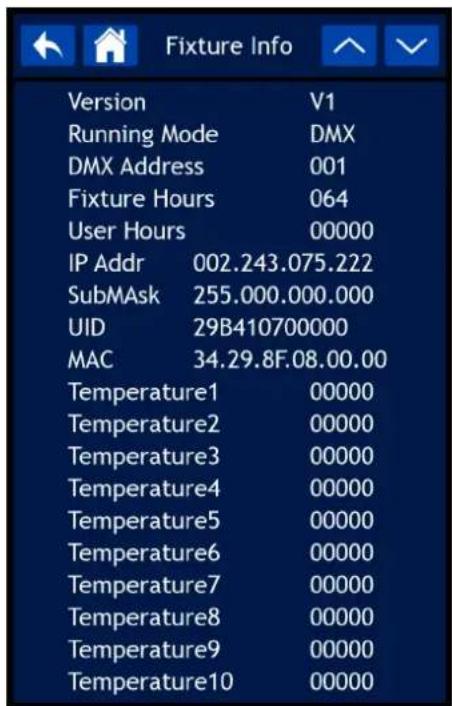

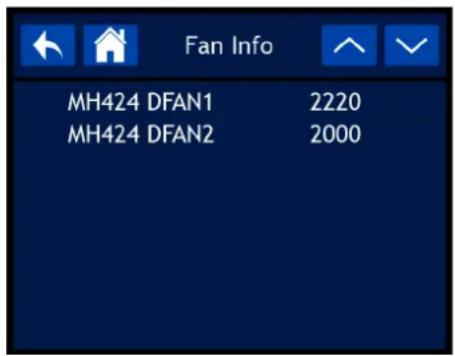

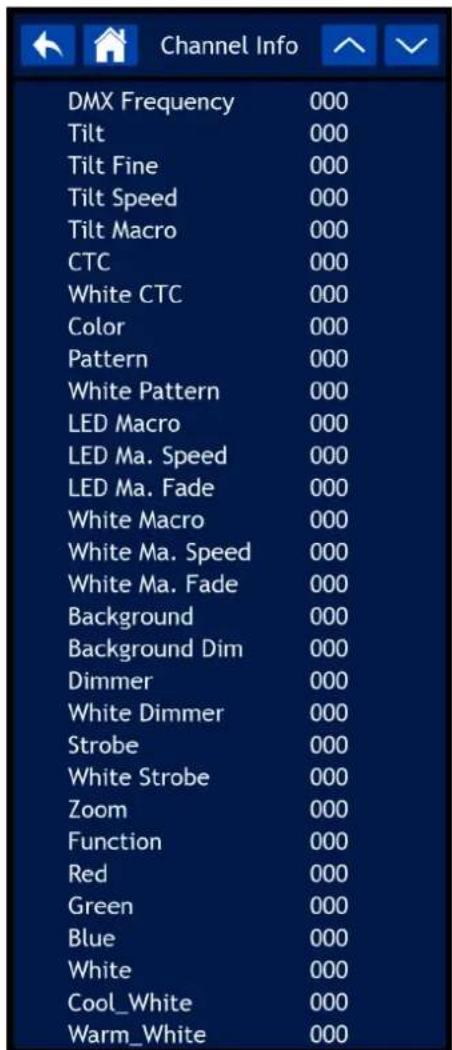

6.7.4.1. Informations projecteur 53 6.7.4.2. Informations sur les ventilateurs 54 6.7.4.3. Informations sur les erreurs 54 6.7.4.4. Informations sur les chaînes 55

6.8. Canaux DMX 57

6.8.1. 255 canaux, 144 canaux. 57 6.8.2. 29 canaux, 56 canaux, 37 + 160 canaux. 64

6.9. Informations sur le RDM 73

6.9.1. Détails RDM 73 6.9.2. PID (Parameter IDs) RDM pris en charge 73 6.9.3. PID RDM pris en charge (ID de paramètres spécifique au fabricant) 74

1. Dépannage 75 7.1. Messages d'erreur 76
2. Entretien 78

8.1. Consignes de sécurité pour la maintenance 78 8.2. Maintenance préventive 78 8.2.1. Instructions pour le nettoyage 78 8.3. Entretien correctif 78 8.3.1. Remplacement du fusible 79 8.3.2. Évacuation de l'eau de condensation 79

1. Désinstallation, transport et stockage 81

9.1. Instructions pour la désinstallation 81 9.2. Instructions pour le transport 81 9.3. Stockage 81

1.1. Avant d'utiliser le produit

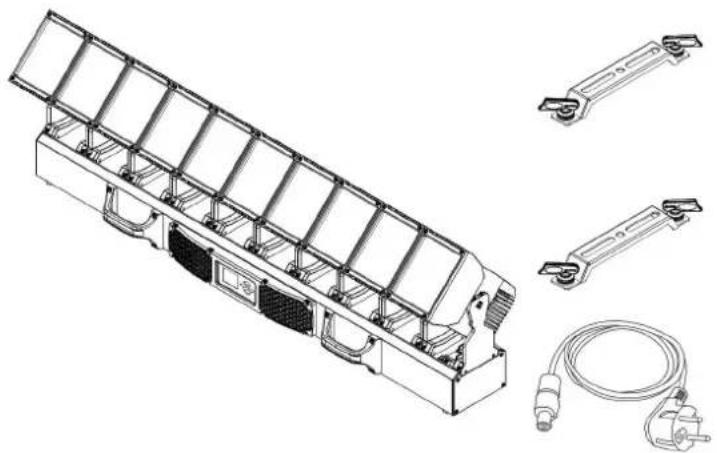

Figure 1

Important Lisez et suivez les instructions de ce mode d'emploi avant d’installer, d’utiliser ou de réparer ce produit.

Le fabricant n'assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d'emploi.

Après le déballage, vérifie le contenu du carton. S'il manque des pièces ou si certaines sont endommagées, veuillez contacter votre distributeur Highlite International.

Contenu du paquet :

• Infinity Furion FX402 Bar Cable d'alimentation Schuko vers Power Pro True (1,5 m)
• 2x supports à verrouillage rapide Mode d'emploi

1.2. Utilisation conforme

Cet appareil est une barre LED destinée à un usage professionnel. Il peut être installé intérieur et extérieur. Cet appareil ne convient pas pour une utilisation domestique ou en tant qu'éclairage classique.

Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte.

1.3. Durée de vie des LED

La puissance lumineuse des LED diminue progressivement avec le temps (dépréciation des lumens). Les températures de fonctionnement élevées sont en partie responsables de ce processus. Vous pouvez prolonger la durée de vie des LED en assurant une ventilation ajustée et en faisant fonctionner les LED à l'intensité la plus faible possible.

1.4. Conventions de texte

Tout au long du mode d'emploi, les conventions de texte suivantes sont utilisées :

Boutons : Tous les boutons sont en caractères gras. Exemple : « Appuyer sur les boutons HAUT/ - Références : Les références aux pièces de l'appareil sont en caractères gras. Exemple : « tournez la poignée de réglage (05) ». Les références aux chapitres sont des liens hypertextes

• 0-255 : Définit une plage de valeurs
• Remarque : (en caractères gras) est suivi d'informations ou de conseils utiles

1.5. Symboles et indications

Les consignes de sécurité et les avertissements sont indiqués tout au long du mode d'emploi par des panneaux de sécurité.

Respectez toujours les instructions fournies dans ce mode d'emploi.

Attention

Indique une situation de danger imminent qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

eut entrainer des blessures légères ou superficielles.

Indique des informations importantes pour le bon fonctionnement et l'utilisation du produit.

Important : Lisez et respectez les instructions contenues dans ce document.

Risque de lésions oculaires

Informations importantes à prendre en compte si vous souhaitez vous débarrasser de ce produit.

1.6. Symboles figurant sur l'étiquette informative

Ce produit est pourvu d'une étiquette informative. L'étiquette informative est située sur la plaque de base de l'appareil.

L'étiquette informative contient les symboles suivants :

Cet appareil ne doit pas être traité comme un déchet domestique.

Lisez et suivez les instructions du mode d'emploi avant d'installer, d'utiliser ou de réparer l'appareil.

Cet appareil appartient à la classe de protection I de la CEI.

IP65

Cet appareil est doté d'un indice de protection IP65.

Distance minimale par rapport aux objets éclairés

Distance minimale par rapport aux autres objets

2. Sécurité

Important Lisez et suivez les instructions de ce mode d'emploi avant d’installer, d’utiliser ou de réparer ce produit.

Le fabricant n'assumera aucune responsabilité en cas de dommages resulting du non-respect de ce mode d'emploi.

2.1. Avertissements et consignes de sécurité

DANGER Danger pour les enfants

Utilisation destinée exclusivement aux adultes. L'appareil doit être installé hors de portée des enfants.

• Ne laissez aucun élément d'emballage (sacs en plastique, mousse en polystyrène, clous, etc.) à la portée des enfants. Les matériaux d'emballage sont potentiellement dangereux pour les enfants.

DANGER Décharge électrique due à une tension dangereuse à l'intérieur de l'appareil

Certaines zones situées à l'intérieur de l'appareil peuvent présenter un risque d'électrocution.

N'ouvrez pas l'appareil et ne retirez aucune protection. - Ne faites pas fonctionner l'appareil si les protections ou le boîtier sont ouverts. Avant toute utilisation, assurez-vous que le boîtier est bien fermé et que toutes les vis sont bien serrées. - Débranche l'appareil de l'alimentation électrique avant toute opération d'entretien et de maintenance, et lorsque l'appareil n'est pas utilisé.

DANGER Décharge électrique due à un court-circuit

Cet appareil appartient à la classe de protection I de la CEI.

Assurez-vous que l'alimentation électrique de l'appareil est reliée à la terre (masse). Branchez l'appareil uniquement sur une prise de courant dotée d'une prise de terre (masse). - N'occultez pas la prise à la terre (masse). - Ne court-circuitez pas l'interrupteur thermostatique ou les fusibles. - Remplacez les fusibles uniquement par des fusibles du même type et dotés des mêmes certifications. - Ne laissez pas le câble d'alimentation entrer en contact avec d'autres câbles. Manipulez le câble d'alimentation et toutes les connexions avec le secteur avec précaution. - Ne modifiez pas le câble d'alimentation, ne le pliez pas, ne le soumettez pas à des contraintes mécaniques, n'exercez pas de pression sur lui, ne tirez pas dessus et ne le chauffez pas. Assurez-vous que le câble d'alimentation n'est pas perforé ou endommagé. Examinez régulièrement le câble d'alimentation pour vérifier qu'il ne présente aucun défaut. - Ne plongez pas l'appareil dans l'eau ou dans d'autres liquides. N'installez pas l'appareil dans un endroit inondable. - N'utilisez pas l'appareil pendant les orages. Débranchez immédiatement l'appareil de l'alimentation électrique. Protégez les connecteurs à l'aide des bouchons en caoutchouc lorsque vous ne les utilisez pas. - Ne branchez pas les câbles au-dessus des connecteurs lorsque l'appareil est installé à l'extérieur. Faites une « boucle d'évacuation » avec le câble pour éviter que l'eau de pluie ne pénètre dans l'appareil.

Avertissement risque de crise d'épilepsie

L'éclairage stroboscopique peut déclencher des crises en cas d'épilepsie photosensible. Les personnes sensibles doivent éviter de regarder les lumières stroboscopiques.

Prudence risque de lésions oculaires causées par une forte intensité lumineuse

Le rayonnement optique émis par cet appareil est potentiellement dangereux. Ce produit appartient au groupe de risque 2 selon la norme EN 62471. L'appareil doit être placé de telle sorte que toute observation prolongée de la source lumineuse à une distance inférieure à 3,5m soit impossible.

• Ne regardez pas directement la lampe lorsqu'elle est allumée. Cela pourrait endommager vos yeux.
• Ne regardez pas la source lumineuse à travers des instruments optiques qui pourraient concentrer la lumière émise. Assurez-vous que les personnes ne regardent pas directement la source lumineuse lorsque l'appareil s'allume subitement. Cela peut se produire lorsque l'appareil est mis sous tension, lorsqu'il reçoit un signal DMX ou lorsque certains éléments du menu sont sélectionnés.
• Débranche l'appareil avant de procéder à l'entretien.

Prudence risque de blessure causée par les pièces mobiles de l'appareil

La tête de l'appareil peut effectuer des mouvements rapides. Les personnes se tenant à proximité de l'appareil pourraient être blessées ou effrayées.

Veillez à ce que personne ne se trouve à proximité de l'appareil lorsque vous allumez et pendant son fonctionnement. - Restez à une distance des pièces mobiles de l'appareil lors de l'entretien et de la maintenance. Les cheveux longs ou les vêtements amples peuvent s'emmêler lors de la rotation de la lyre.

Attention alimentation électrique

• Avant toute connexion de l'appareil à l'alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d'entrée, au courant et à la fréquence spécifiés sur l'étiquette informative de l'appareil. Assurez-vous que la section des rallonges et des câbles d'alimentation est suffisante pour la consommation électrique requise par l'appareil.

Attention objet dur

Cet appareil est lourd. Afin d'éviter toute blessure, l'intervention de deux personnes est nécessaire lors de la manipulation.

Attention consignes générales de sécurité

• Ne tenez pas le projecteur par la fente pour le soulever. Cela pourrait endommager le mécanisme. Utilisez les poignées de transport pour manipuler l'appareil.
• N'insérez pas d'objets dans les fentes d'aération.
• Ne connectez pas l'appareil à un variateur d'intensité.
• Evitez d'allumer et d'éteindre l'appareil à intervalles trop rapprochés. Ceci réduit la durée de vie de l'appareil.
• Ne secouez pas l'appareil. Évitez d'exercer une force excessive lors de son installation ou de son utilisation.
• Remplacez la lentille ou les LED si elles sont visiblement endommagées au point de nuire à leur efficacité, si elles représentent des fissures ou des rayures profondes, par exemple. Contactez votre distributeur Highlite International pour plus d'informations, car l'entretien ne peut être effectué que par des personnes formées ou qualifiées.
• Si l'appareil sombre ou subit un choc, débranche-le immédiatement de l'alimentation électrique.
• Si l'appareil est exposé à des variations extrêmes de température (après un transport, par exemple), ne l'allumez pas immédiatement. Laissez l'appareil atteindre la température ambiante avant de le mettre en marche, car la formation de condensation pourrait l'endommager.
• Si l'appareil ne fonctionne pas correctement, cessez immédiatement de l'utiliser.

Attention

Réserve à un usage strictement professionnel

Cet appareil ne doit être utilisé qu’aux fins pour lesquelles il a été conçu.

Cet appareil est une barre LED destinée à un usage professionnel. Toute utilisation incorrecte peut conduire à des situations dangereuses et entraîner des blessures et des dommages matériels.

Cet appareil ne convient pas pour une utilisation domestique ou en tant qu'éclairage classique. Cet appareil n'est pas conçu pour fonctionner en permanence. - Cet appareil ne contient pas de pièces réparables par l'utilisateur. Toute modification non autorisée de l'appareil entraînera l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.

Attention

Avant chaque utilisation, examinez visuellement l'appareil pour déceler d'éventuels défauts.

• Toutes les vis utilisées pour l'installation de l'appareil ou de ses pièces sont bien serrées et ne sont pas oxydées.
• Les dispositifs de sécurité ne sont pas endommagés.
• Il n'y a pas de déformations sur les boîtiers, les fixations et les points d'installation. La lentille n'est ni fissurée, ni endommagée.
• Les câbles d'alimentation ne sont pas endommagés et ne semblent pas fragilisés.

Attention

N'exposez pas l'appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter.

Cet appareil est certifié IP65. L'indice de protection IP65 signifie que l'appareil est étanche à la poussière et protégé contre les effets indésirables des intempéries.

Protégez les connecteurs à l'aide des bouchons en caoutchouc lorsque vous ne les utilisez pas.

2.2. Prérequis concernant l'utilisateur

Ce produit peut être utilisé par des personnes quelconques. L'entretien peut être effectué par des personnes quelconques. L'installation et les réparations doivent obligatoirement être effectuées par des personnes formées ou qualifiées. Contactez notre distributeur Highlite International pour plus d'informations.

Les personnes dites « formées » ont reçu des instructions ainsi qu'une formation de la part d'une personne qualifiée, ou sont supervisées par une personne qualifiée, pour effectuer des tâches spécifiques et des interventions liées à l'installation, aux réparations et à l'entretien de ce produit, afin qu'elles puissent identifier les risques et prendre toutes les précautions nécessaires pour les éviter.

Les personnes dites « qualifiées » ont une formation ou une expérience leur permettant de reconnaître les risques et d’éviter les dangers associés à l’installation, aux réparations et à l’entretien de ce produit.

Les personnes dites « quelconques » sont toutes les personnes autres que les personnes formées et les personnes qualifiées. Les personnes quelconques comprennent non seulement les utilisateurs du produit, mais aussi toutes les autres personnes qui peuvent avoir accès à l'appareil ou qui peuvent se trouver à proximité de l'appareil.

2.3. Équipement de protection individuelle

Pendant l'installation, la déinstallation et le gréage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

3. Description de l'appareil

Infinity Fusion FX402 Bar est une barre LED classée IP65 avec 10 LED RGBW haute puissance de 60 W dans 10 têtes oscillantes. Les LED RGBW peuvent être contrôlées individuellement, de même que l'inclinaison et le zoom de chaque tête. Chaque tête oscillante est équipée d'une LED RGBW de 60 W et de 6 pixels stroboscopiques CW et 6 pixels stroboscopiques WW contrôlables individuellement. Les têtes peuvent être inclinées sur plus de, tandis que l'angle du faisceau peut être réglé entre 2.7° et 31.4° pour chaque tête individuellement. L'appareil offre des températures de couleur personnalisables grâce à son mode blanc intelligent avec une sortie échelonnée à 7500 K. Le canal CTC offre une lumière blanche en continu entre 2700 K et 7500 K. L'appareil offre également des capacités de variation sur 16 bits et 6 fréquences PWM différentes, entre 600 Hz et 15 000 Hz. Les options de contrôle comprennent DMX, Art-Net, sACN et RDM.

3.1. Vue de face

Figure 2

01) 10x Lentille + LED RGBW 60 W 02) 10x Tête oscillante 03) 4x Poignée de transport 04) Refroidissement 05) Panneau de contrôle: Écran TFT et boutons de commande 06) 60x LED stroboscopique CW + WW (DOT 1-60)

3.2. Vue arrêtée

Figure 3

07) Connecteur de signal DMX à 5 broches IP65 ENTREE 08) Connecteur RJ45 IP65 09) Connecteur d'alimentation Seetronic IP65 ENTREE 10) Fusible (F15 A, 250 V) 11) Event de protection (M12x1.5) 12) Connecteur d'alimentation Seetronic IP65 SORTIE 13) Connecteur RJ45 IP65 14) Connecteur de signal DMX à 5 broches IP65 SORTIE

3.3. Plaque de base

Figure 4

15) 4x trous de montage pour supports à verrouillage rapide

3.4. Caractéristiques du produit

Modèle : Furion FX402 Bar

Type de source lumineuse LED

Quantité de la source lumineuse 10

Puissance de la source lumineuse 60 W

Type de couleur des LED RGBW

Taux de rafraîchissement 600 Hz

Taux de rafraîchissement (max.) 15 kHz

Flux lumineux (total) 8951 Im

IRC 83,7

TCC 7200 K

Optique :

Angle minimal du faisceau (circulaire) 2,7°

Angle maximal du faisceau (circulaire) 26.7°

Angle de coupure minimum (circulaire) 3,8°

Angle de coupure maximal (circulaire) 31,4°

Angle de champ minimum (circulaire) 3,4°

Angle de champ maximal (circulaire) 30,3°

Type de zoom

Rapport de zoom

Motorisé

1:10

Contrôle et programmation :

Mode de contrôle

Canaux DMX

Protocoles

Afficheur

Courbe Dim

Contrôle de zone (sections)

Résolution du variateur

Résolution du zoom

Auto / DMX / Manuel

Résolution de panoramique/inclinaison

16 bits

Spécifications et connexions électriques :

Alimentation électrique

Consommation d'énergie

100-240VCA, 50/60Hz

800W

Fuse 15 A
Connecteur d'alimentation - ENTRÉE Power Pro True
Connecteur d'alimentation - SORTIE Power Pro True
Connecteur DMX XLR 5P ENTRÉE/SORTIE
Connecteur DMX ENTRÉE XLR 5P
Connecteur DMX SORTIE XLR 5P
Connecteur de données etherCON ENTRÉE/SORTIE
Connecteur de données ENTRÉE RJ45
Connecteur de données SORTIE RJ45

Spécifications mécaniques :
Longueur 1000 mm
Largeur 209 mm
Hauteur 322 mm
Poids 31 kg
Classement IP IP65
Logement Magnésium moulé sous pression
Couleur Noir

Propriétés du produit :
Refroidissement	Convection

Specified thermiques :
Température ambiente maximale	45 °C
Température minimale de fonctionnement	-10 °C

Articles inclus :
Câbles inclus	Câble Power Pro True
Gréement inclus	2 x Supports à verrouillage rapide

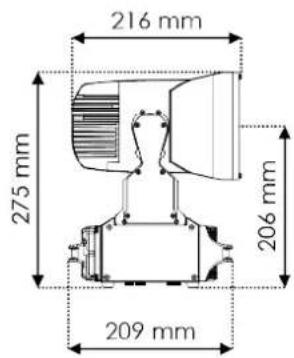

3.5. Dimensions

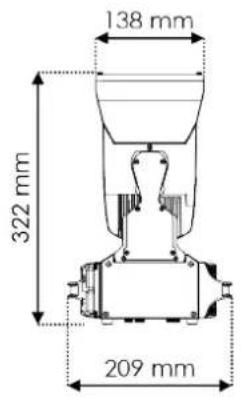

Figure 5

3.6. Accessoires disponibles en option

Vous pouvez également acheter l'accessoire suivant :

D7282 Coffret pour 2x Furion FX402 Bar 41549 Infinity IP Tester pour Furion

Contactez votre distributeur Highlite International pour plus d'informations.

4.1. Consignes de sécurité pour l'installation

AVERTISSEMENT Une installation incorrecte peut entraîner des blessures graves et des dommages matériels.

Si des systèmes de truss sont utilisés, l'installation ne doit être effectuée que par des personnes formées ou qualifiées.

Respectez toutes les normes de sécurité européennes, nationales et locales en vigueur concernant le gréage et les truss.

4.2. Équipement de protection individuelle

Pendant l'installation, la déinstallation et le gréage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

4.3. Exigences relatives au site d'installation

• L'appareil peut être utilisé interieur et extérieur. La distance minimale entre l'appareil et la surface eclairée doit etre supérieure a 2m. La distance minimale par rapport aux autres objets doit etre supérieure a 0.5m. La température ambiente maximaile T T_a = 45^ ne doit jamais etre depasseee.

4.4. Gréement

L'appareil peut être positionné sur une surface plane, monté sur un truss ou sur une autre structure de gréage dans n'importe quelle orientation. Assurez-vous que toutes les charges sont compatibles avec les limites prédéterminées de la structure porteuse.

PRUDENCE Restreignez l'accès sous la zone de travail pendant le montage et le démontage.

Attention Obj lourd

Cet appareil est lourd. Afin d'éviter toute blessure, l'intervention de deux personnes est nécessaire lors de la manipulation.

Pour fixer l'appareil, suivez les étapes ci-dessous :

01) Fixez les 2 supports à verrouillage rapide, fournis avec l'appareil, sur les trous de fixation pour supports à verrouillage rapide (15). 02) Verrouillez les 2 supports de verrouillage rapide en tournant le mécanisme de verrouillage des supports de 02, verrouillage rapide dans le sens des aiguilles d'une montre.

Figure 6

03) Installer les pinces. Veillez à utiliser des pinces adaptées à la fixation de l'appareil sur un truss.

Figure 7 04) Attachez l'appareil à la structure porteuse. Assurez-vous que l'appareil est immobilisé. 05) Attachez l'appareil à l'aide d'une suspension secondaire, un câble de sécurité, par exemple. Assurez-vous que la suspension secondaire est capable de supporter 10 fois le poids de l'appareil. Si possible, la suspension secondaire doit être fixée à une structure porteuse indépendante de celle de la suspension primaire. Passez le câble de sécurité dans les poignées de transport (03).

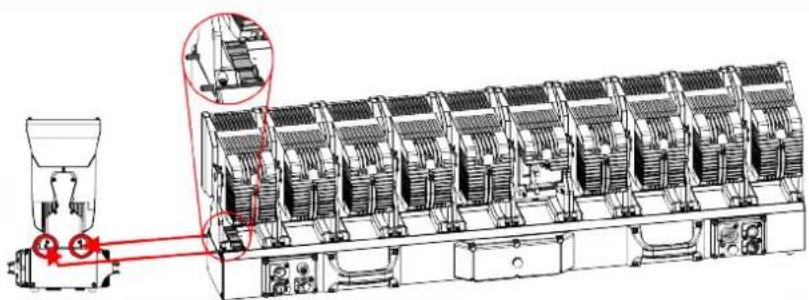

4.5. Connexion de plusieurs appareils

Pour créer une configuration avec plusieurs appareils, vous devez aligner les appareils horizontalement.

Placez la 2e barre à côté de la 1re, comme le montrent les figures 8 et 9.

Figure 8

Figure 9

02) Poussez le levier de la 1^re barre vers la gauche et assurez-vous que les 2 goupilles de la 1^re barre s'alignent sur les trous de la 2^e barre, comme indiqué sur les figures 10 et 11.

Figure 10 Figure 11

Remarque :

Les appareils ne sont pas connectés les uns aux autres, ils sont simplement alignés pour créer une barre homogène lors de l'utilisation d'un effet de flux de inclinaison.

DANGER décharge électrique due à un court-circuit

L'appareil accepte le courant alternatif de 100 - 240 V et 50/60 Hz. Ne pas alimenter l'appareil avec une autre tension ou fréquence.

Cet appareil appartient à la classe de protection I de la CEI. Assurez-vous que l'alimentation électrique de l'appareil est always reliée à la terre (masse).

Avant de brancher l'appareil à la prise de courant :

Assurez-vous que l'alimentation électrique correspond à la tension d'entrée spécifiée sur l'étiquette informative de l'appareil. Assurez-vous que la prise de courant est reliée à la terre (masse).

Branchez le connecteur d'alimentation de l'appareil dans la prise de courant. Ne connectez pas l'appareil à un circuit de variateur de lumière, car cela pourrait l'endommager.

Cet appareil est certifié IP65.

• N'exposez pas l'appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter.
• Protégez les connecteurs à l'aide des bouchons en caoutchouc lorsque vous ne les utilisez pas.
• Ne branchez pas les câbles au-dessus des connecteurs lorsque l'appareil est installé à l'extérieur. Faites une « boucle d'évacuation » avec le câble pour éviter que l'eau de pluie ne pénètre dans l'appareil. Veillez à ce que le câble ne soit pas trop lourd. Un câble lourd peut endommager les connecteurs. Si les connecteurs sont endommagés, leur protection contre les infiltrations (IP) peut se déterminer.

4.7. Connexion électrique de plusieurs appareils

Cet appareil prend en charge le partage de la connexion électrique. L'alimentation peut être relayée à un autre appareil grâce au connecteur de sortie d'alimentation. Notez que les connecteurs d'entrée et de sortie sont conçus différemment, il est donc impossible de connecter un type de connecteur à l'autre.

La connexion électrique de plusieurs appareils ne doit être effectuée que par des personnes formées ou qualifiées.

Avertissement

Une connexion électrique incorrecte peut entraîner une surcharge du circuit électrique et provoquer des blessures graves et des dommages matériels.

Pour éviter une surcharge du circuit électrique lorsque vous connectez plusieurs appareils entre eux :

• Utilisez des câbles dont la capacité de transport de courant est suffisante. Le câble d'alimentation fourni avec l'appareil n'est pas adapté à la connexion électrique de plusieurs appareils. Assurez-vous que la consommation totale de courant de l'appareil et de tous les appareils connectés ne dépasse pas la capacité nominale des câbles d'alimentation et du disjoncteur.
• Ne reliez pas plus d'appareils entre eux que le nombre maximal recommandé.

Nombre maximal d'appareils recommandé :

• à 100-120 V : 1 dispositif Furion FX402 Bar
• à 200-240 V : 2 dispositifs Furion FX402 Bar

5.1. Avertissements et précautions

DANGER Décharge électrique due à un court-circuit

Cet appareil est certifié IP65.

• N'exposez pas l'appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter.
• Protégez les connecteurs à l'aide des bouchons en caoutchouc lorsque vous ne les utilisez pas.
• Ne branchez pas les câbles au-dessus des connecteurs lorsque l'appareil est installé à l'extérieur. Faites une « boucle d'évacuation » avec le câble pour éviter que l'eau de pluie ne pénètre dans l'appareil. Veillez à ce que le câble ne soit pas trop lourd. Un câble lourd peut endommager les connecteurs. Si les connecteurs sont endommagés, leur protection contre les infiltrations (IP) peut se détériorer.

Attention Branchez tous les câbles de données avant d'alimenter l'appareil. Débranchez l'alimentation électrique avant de brancher ou de débrancher les câbles de données.

5.2. Configuration automatique

Lorsque le site Fusion FX402 Bar n'est pas connecté à un contrôleur ou à d'autres appareils, il fonctionne comme un appareil autonome. Il peut être utilisé via le panneau de commande ou en mode automatique.

Pour plus d'informations, voir Modes de contrôle (veuillez consulter 6.2. Modes de contrôle à la page 25).

5.3.1. Protocole dmx-512

Vous avez besoin d'une liaison de données série DMX pour réaliser des spectacles lumineux d'un ou plusieurs appareils à l'aide d'un contrôleur DMX-512.

Le Furion FX402 Bar est équipé d'une entrée et d'une sortie pour connecteurs de signal DMX 5 broches.

L'affectation des broches est la suivante : broche 1 (masse), broche 2 (-), broche 3 (+), broche 4 (N/C), broche 5 (N/C).

Pour une liaison de données en série, les appareils doivent être reliés en guirlande sur un seul et même circuit. Pour ce type de connexion, le nombre d'appareils que vous pouvez contrôler est limité par le nombre total de canaux DMX des appareils connectés et des 512 canaux disponibles dans un univers DMX.

Conformément à la norme TIA-485, vous ne devez pas connecter plus de 32 appareils sur une même liaison de données. Pour connecter plus de 32 appareils sur une même liaison de données, vous devez utiliser un répartiteur/booster DMX optiquement isolé. Sinon, cela peut entraîner une dépréciation du signal DMX.

Remarque:

Distance maximale recommandée pour la liaison de données DMX : 300 m - Nombre maximal d'appareils recommandé sur une liaison de données DMX : 32 appareils

5.3.2. Câbles DMX

Pour une connexion DMX fiable, vous nevez utiliser des câbles blindés à paires torsadées, dotés de connecteurs XLR à 5 broches. Vous pouvez vous procurer des câbles DMX directement auprès de votre distributeur Highlite International ou fabriquer vos propres câbles.

Si vous utilisez des cables audio XLR pour la transmission des données DMX, cela peut entraîner une dégradation du signal et un fonctionnement imprévisible du réseau DMX.

Lorsque vous fabriquez vos propres câbles DMX, veillez à connecter correctement les broches et les fils comme indiqué dans la figure ci-dessous.

Figure 12

5.3.3. Liaison DMX

Pour connecter plusieurs appareils sur une seule liaison de données DMX, suivez les étapes ci-dessous :

01) Utilisez un cable DMX à 5 broches pour relier le connecteur de sortie DMX du contrôleur d'éclairage au connecteur d'entrée DMX du 1^er appareil. 02) Reliez le connecteur de sortie DMX du 1^er appareil au connecteur d'entrée DMX du 2^e appareil à l'aide d'un cable DMX à 5 broches. 03) Répétez l'étape 2 pour connecter tous les appareils en guirlande. 04) Branchez un terminateur DMX (résistance de 120 Ω) sur le connecteur de sortie DMX du dernier appareil de la liaison de données.

Figure 13

5.3.4. Adressage DMX

Dans une configuration importante, plusieurs appareils, veillez à définir correctement l'adresse de départ DMX de chaque appareil. Le site Furion FX402 Bar a 5 personnalités : 29 canaux, 56 canaux, 144 canaux, 255 canaux et 37+160 canaux.

Si vous souhaitez connecter plusieurs appareils sur une liaison de données et les utiliser en mode 255 canaux, par exemple, suivez les étapes ci-dessous :

01) Réglez l'adresse de départ du 1er appareil de la liaison de données sur 1 (001). 02) Réglez l'adresse de départ du 2ème appareil sur la liaison de données à 256 (256), car 1 + 255 = 256. 03) Continuez à attribuer les adresses de départ des appareils restants en ajoutant chaque fois 255 au nombre précédent.

Lorsque vous adressez plusieurs appareils sur une même liaison de données, assurez-vous qu'il n'y a pas de canaux qui se chevauchent. Vous ne pouvez pas contrôler les appareils individuellement s'ils ont des canaux qui se chevauchent.

Remarque:

La connexion DMX est limitée à 512 canaux. Pour les configurations plus importantes, connectez les appareils via les protocoles Art-Net ou sACN (veuillez consulter 5.4. Connexion Ethernet à la page 22).

5.4.1. Protocole art-net/sacn

Art-Net est un protocole utilisant TCP/IP pour transférer une grande quantité de données DMX-512 sur un réseau Ethernet. Art-Net 4 peut prendre en charge jusqu'à 32768 universes. Art-Net™ est conçu par Artistic Licence Holdings Ltd, qui en défient les droits d'auteur.

sACN (Streaming Architecture for Control Networks), également connu sous le nom ANSI E1.31, est un protocole développé par l'ESTA (Entertainment Services and Technology Association) pour transmettre des données DMX-512 sur des réseaux IP. Il prend en charge jusqu'à 63 999 univers et utilise la multidiffusion.

5.4.2. Câbles réseau

Des câbles Ethernet à paires torsadées standard (CAT-5E/CAT-6) peuvent être utilisés pour connecter l'appareil à un ordinateur ou à un contrôleur d'éclairage compatible Art-Net ou sACN.

Si vous fabriquez vos propres câbles réseau, assurez-vous que le brochage et les fils sont correctement connectés. Utilisez des connecteurs RJ45 (8P8C) et câblez-les selon la norme de couleur T568B.

Pour connecter plusieurs appareils sur une liaison de données Art-Net/sACN, suivez les étapes ci-dessous :

01) Utilisez un cable CAT-5E/CAT-6 pour connecter le connecteur RJ45 de l'ordinateur ou du contrôleur d'éclairage à l'un des connecteurs RJ45 du 1er appareil. 02) Connectez le 2e connecteur RJ45 du 1er appareil au 1er connecteur RJ45 du 2e appareil à l'aide d'un cable CAT-5E/CAT-6. 03) Repelez l'étape 2 pour connecter tous les appareils en guirlande.

Figure 15

5.4.4. Réglages art-net

Vous avez besoin d'une liaison de données Art-Net pour organiser des spectacles lumineux d'un ou plusieurs appareils à l'aide d'un ordinateur ou d'un contrôleur de lumière.

Si vous souhaitez connecter plusieurs appareils sur une liaison de données Art-Net/RDM, suivez les étapes ci-dessous :

01) Réglez l'adresse IP de votre ordinateur/contrôleur de lumière sur 2. x. x. x ou 10. x. x. x, en fonction des réglages Art-Net. Tous les appareils du réseau doivent avoir une adresse IP unique. Pour modifier l'adresse IP, le mode IP, le masque de sous-réseau et l'univers de l'appareil, reportez-vous à la section Configuration du réseau. (veuillez consulter 6.7.2.1. Configuration réseau à la page 42) 02) Réglez le masque de sous-réseau sur 255.0.0.0. sur tous les appareils.02) 03) Réglez l'univers du 1er appareil sur 1.03) 04) Réglez l'adresse DMX du 1er appareil sur 001.04) 05) Cartographiez tous les appareils connectés dans le logiciel Art-Net. Pour modifier le protocole Art-Net de05) l'appareil, voir Protocole Art-Net/sACN. (veuillez consulter 5.4.1. Protocole Art-Net/sACN à la page 22)

5.4.5. Paramètres sacn

Pour faire fonctionner votre appareil en utilisant le protocole sACN :

01) Définissez l'adresse IP de votre ordinateur/contrôleur de lumière. sACN n'a pas de restrictions concernant l'adresse IP. Pour modifier l'adresse IP, le mode IP, le masque de sous-réseau et l'univers de l'appareil, reportez-vous à la section Configuration du réseau. (veuillez consulter 6.7.2.1. Configuration réseau à la page 42) 02) Sélectionnez sACN Protocol dans le menu Control Mode. (veuillez consulter 6.7.3. Mode de contrôle à la page 49) 03) Définissez l'univers dans le menu Configuration du réseau. (veuillez consulter 6.7.2.1. Configuration réseau à la page 42)

5.4.6. Numérotation de l'univers

Si vous souhaitez connecter 3 appareils ou plus à une liaison de données et les utiliser en mode 255 canaux, vous devez adresser les appareils sur des univers différents.

01) Réglez l'adresse de départ DMX des 2 premiers appareils. 02) Réglez le numéro d'univers du 3e appareil sur 001 et l'adresse de départ DMX sur 001. 03) Continuez à adresser les appareils, en augmentant à chaque fois le nombre d'univers, jusqu'à ce que vous atteigniez la limite de 512 canaux dans un univers.

Il y a 512 canaux (1-512) dans un univers. 16 univers consécutifs (0-15) constituent un sous-réseau. 16 sous-réseaux (0-15) constituent un réseau. Il existe 128 réseaux (0 à 127) au total.

Remarque :

• Dans Art-Net, les universes sont appelés « adresse de port » et sont numérotés de 0 à 32 767. Il existe 32 768 numéros uniques. Dans sACN, les universes sont numérotés de 1 à 63 999.

Adresse du port15 bits	Réseau(0-127)	Sous-réseau(0-15)	Univers(0-15)
0 0 0 0
1 0 0 1
2 0 0 2
......
15 0 0 15
16 0 1 0
17 0 1 1
......
31 0 1 15
32 0 2 0
33 0 2 1
......
255	0	15	15
256	1 0 0
257	1 0 1
...	......
32766	127	15	14
32767	127	15	15

Lorsque vous adressez plusieurs appareils sur une même liaison de données, assurez-vous que les canaux ne se chevauchent pas. Vous ne pouvez pas contrôler les appareils individuellement si des canaux se chevauchent.

Remarque :

Si vous utilisez un contrôleur Art-Net compatible avec Art-Net I ou Art-Net II, vous devez définir le réseau Art-Net sur 0. Le nombre de réseau est disponible à partir de la version Art-Net 3 du protocole.

Attention

Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu.

Cet appareil est une barre LED destinée à un usage professionnel. Il peut être installé intérieur et extérieur. Cet appareil ne convient pas pour une utilisation domestique ou en tant qu'éclairage classique.

Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte.

Attention

Alimentation électrique

Avant toute connexion de l'appareil à l'alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d'entrée, au courant et à la fréquence spécifiés sur l'étiquette informative de l'appareil.

6.2. Modes de contrôle

Le site Furion FX402 Bar prend en charge les modes de contrôle suivants :

• Sole: Mode autonome (programmes intégrés), contrôle manuel DMX-512: 29 canaux, 56 canaux, 144 canaux, 255 canaux et 37 + 160 canaux Art-Net: 29 canaux, 56 canaux, 144 canaux, 255 canaux et 37 + 160 canaux
• sACN : 29 canaux, 56 canaux, 144 canaux, 255 canaux et 37 + 160 canaux

Pour plus d'informations sur la connexion des appareils, reportez-vous à la section Configuration (veuillez consulter 5. Configuration à la page 19).

Pour faire fonctionner l'appareil manuellement en tant qu'appareil autonome :

Réglez les paramètres de l'appareil dans le menu Test manuel (veuillez consulter 6.7.3.2. Test manuel à la page 50).

Pour exécuter les programmes intégrés en mode automatique sans contrôleur DMX :

Sélectionnez le mode de contrôle de l'appareil dans le menu autonome. (veuillez consulter 6.7.3. Mode de contrôle à la page 49) Si vous sélectionnez le programme 1-9, l'appareil exécutera le programme intégré.

Pour faire fonctionner l'appareil avec un contrôleur DMX :

01) Sélectionnez DMX512 comme mode de contrôle dans le menu Mode de contrôle. (veuillez consulter 6.7.3. Mode de contrôle à la page 49) 02) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 6.7.1. Adresse DMX à la page 40). 03) Sélectionnez le mode de canal DMX dans le menu Mode de contrôle. (veuillez consulter 6.7.3. Mode de contrôle à la page 49) Reportez-vous à la section Canaux DMX (veuillez consulter 6.8. Canaux DMX à la page 57) pour une présentation complète de tous les canaux DMX.

Pour faire fonctionner l'appareil via ArtNet avec un ordinateur/un contrôleur d'éclairage :

01) Sélectionnez ArtNet comme mode de contrôle dans le menu Mode de contrôle. (veuillez consulter 6.7.3. Mode de contrôle à la page 49) 02) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 6.7.1. Adresse DMX à la page 40).

03) Sélectionnez le mode de canal DMX Reportez-vous à la section Canaux DMX (veuillez consulter 6.8. Canaux DMX à la page 57) pour une présentation complète de tous les canaux DMX.

Pour faire fonctionner l'appareil via sACN avec un ordinateur/un contrôleur d'éclairage :

01) Sélectionnez sACN comme mode de contrôle dans le menu Mode de contrôle. (veuillez consulter 6.7.3. Mode de contrôle à la page 49) 02) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 6.7.1. Adresse DMX à la page 40). 03) Sélectionnez le mode de canal DMX dans le menu Mode de contrôle. (veuillez consulter 6.7.3. Mode de contrôle à la page 49) Reportez-vous à la section Canaux DMX (veuillez consulter 6.8. Canaux DMX à la page 57) pour une présentation complète de tous les canaux DMX.

6.3. Panneau de contrôle

Figure 16

La touche MENU permet de quitter le sous-menu en cours, de revenir au menu principal et de retourner à l'écran d'accueil. - Utilisez les boutons HAUT/BAS pour naviguer dans les menus ou pour augmenter/diminuer les valeurs numériques. - Utilisez la touche ENTRÉE pour ouvrir le menu souhaité, pour confirmer votre choix ou pour régler la valeur sélectionnée.

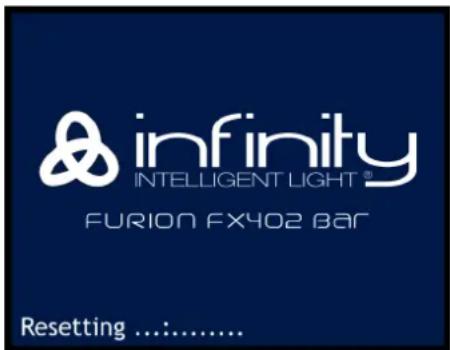

6.4. Démarrage

Une fois l'appareil connecté à l'alimentation électrique, il effectue une réinitialisation. Pendant la réinitialisation, l'afficheur affiche un écran de démarrage avec le logo Infinity et le nom de l'appareil :

Pendant la procédure de réinitialisation, il est possible d'entrer dans le menu pour changer l'adresse DMX.

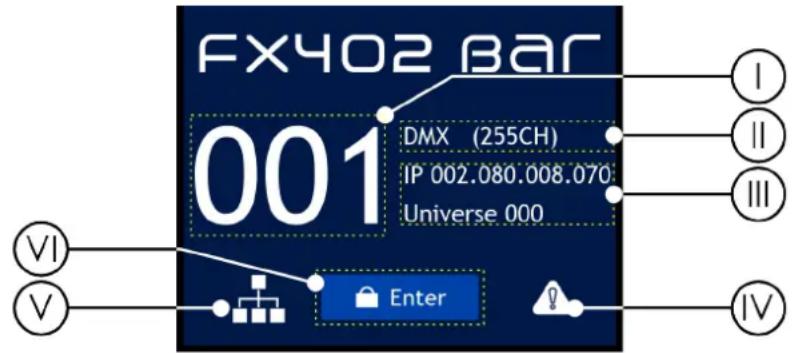

Une fois la réinitialisation terminée, l'appareil est prêt à fonctionner. L'écran d'accueil s'affiche. L'écran d'accueil fournit des informations sur l'adresse de départ DMX, l'adresse IP, l'univers et le mode de canal DMX sélectionné de l'appareil :

I. Adresse de départ DMX de l'appareil.

• Si la connexion DMX est perdue ou si l'appareil n'est pas connecté, l'adresse de départ DMX est rouge.
• Si l'appareil reçoit un signal DMX, l'adresse de départ DMX est blanche.

II. Protocole de contrôle et mode canal.

III. Adresse IP et univers attribués.

IV. Icône d'avertissement: En cas de message d'erreur (veuillez consulter 7.1. Messages d'erreur à la page 76), l'icône d'avertissement commence à clignoter dans le coin supérieur gauche de l'afficheur.

V. Indicateur Art-Net/sACN: si le protocole de contrôle de l'appareil est réglé sur Art-Net ou sACN, l'indicateur Art-Net/sACN apparaît sur l'afficheur.

Si la connexion Ethernet est perdue ou si l'appareil n'est pas connecté, l'indicateur Art-Net/sACN est gris. - Si la connexion Ethernet fonctionne correctement, l'indicateur Art-Net/sACN est vert.

VI. Bouton Entrée/déverrouillage : Par défaut, l'afficheur de l'appareil est verrouillé (veuillez consulter 6.5. Verrouillage de l'afficheur à la page 27).

Remarque:

Sieldom bouton n'est activé après 5 secondes, l'afficheur est verrouillé.

6.5. Verrouillage de l'afficheur

Cet écran permet de verrouiller/déverrouiller l'afficheur de l'appareil.

Il existe 3 options pour verrouiller/déverrouiller l'appareil :

• Option de verrouillage (veuillez consulter 6.5.1. Verrouillage)
• Déverrouillage sans mot de passe (veuillez consulter 6.5.2. Déverrouillage sans mot de passe)
• Déverrouillage par mot de passe (veuillez consulter 6.5.3. Déverrouillage par mot de passe)

6.5.1. Verrouillage

Cet écran permet de verrouiller l'afficheur de l'appareil.

01) Appuyez sur les boutons MENU et ENTREE et maintenez-les enfoncés pendant 3 secondes. L'afficheur affiche :

02) Pour déverrouiller l'appareil, reportez-vous à la section Option de déverrouillage (veuillez consulter 6.5.2. Déverrouillage sans mot de passe).

6.5.2.1 Option 1

Appuyez sur le bouton ENTREE pour déverrouiller l'appareil. L'afficheur affiche :

6.5.2.2. Option 2

01) Appuyez sur le bouton MENU. 01) Appuyez sur le bouton ENTREE pour déverrouiller l'appareil. L'afficheur affiche : 02)

6.5.3. Déverrouillage par mot de passe

01) Appuyez sur les boutons MENU et ENTREE et maintenez-les enfoncés pendant 3 secondes. 02) Appuyez sur le bouton ENTREE pour déverrouiller l'appareil. L'afficheur affiche :02)

6.6. Vue d'ensemble du menu

Niveau 1 Niveau 2 Niveau 3 Niveau 4
Adresse (veuillage consultier 6.7.1. Adresse DMX à la page 40)	Réglage de l'adresse	001-512
Settings (Réglages) (veuillage consultier 6.7.2. Menu Réglages à la page 41)	Écran inversé	NON
		OUI
		AUTO
	Inversion de l'inclinaison	NON
		OUI
	Inversion de zoom	NON
		OUI
	Angle d'inclinaison	200
		180
		60
	Minuterie de rétro- éclairage	30S
		1M
		5M
		MARCHE
	Défaut DMX	Tenir
		ARRÊT
	Configuration réseau	Mode IP	Manual (Manuel)
			DHCP
		Univers	000 - 255
			001-256
		Adresse IP 002.243.075.222
		Sous-masque 255.000.000.000
	Code de verrouillage (6468)	Activer le code de verrouillage	NON
			OUI
		Saisir le code de la serrure	CONFIGURER
	BL.O.P/T Move	NON
		OUI
	C Mode de mélange	RGBW
		CMY
	Courbe Variateur	Lineaire
		Carre
		Renv. Carré
		Courbe en S
	Vitesse Variateur	Doux
		Rapide
	Option PWM	600 Hz
		1200 Hz
		2000 Hz
		4000 Hz
		6000 Hz
		15000 Hz

Ordre des cellules	1-10
	10-1
Blanc étaconné	MARCHE
	ARRÊT
	Personnalisé

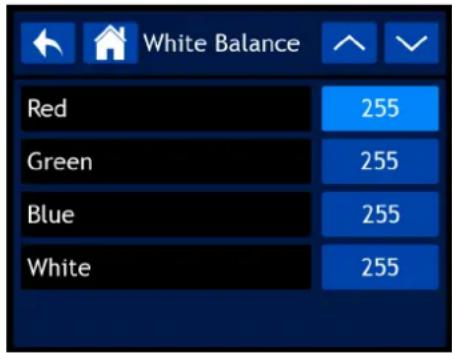

Balance des blancs	Rouge 000 – 255
	Vert 000 – 255
	Bleu 000 – 255
	Blanc 000 – 255
Étaconnage des pixels	R1-R10 000 – 255
	G1-G10 000 – 255
	B1-B10 000 – 255
	W1-W10 000 – 255
Mode réinitialisation TV	NON
	OUI
Menu Service (6468)	INCLINAISON 1 128
	INCLINAISON 2 128
	INCLINAISON 3 128
	INCLINAISON 4 128
	INCLINAISON 5 128
	INCLINAISON 6 128
	INCLINAISON 7 128
	INCLINAISON 8 128
	INCLINAISON 9 128
	INCLINAISON 10 128
	ZOOM 1 128
	ZOOM 2 128
	ZOOM 3 128
	ZOOM 4 128
	ZOOM 5 128
	ZOOM 6 128
	ZOOM 7 128
	ZOOM 8 128
	ZOOM 9 128
	ZOOM 10 128
	MAC4 000
	MAC5 000
	MAC6 000
	RDM4 000
	RDM5 000
	RDM6 000
Menu Service (2322)	Rouge 255
	Vert 255
	Bleu 255
	Blanc 255

	Réinitialisation des heures utilisateur	NON
		OUI

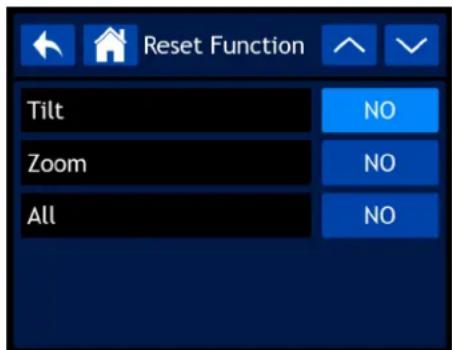

	Fonction de réinitialisation	Inclinaison	NON
			OUI
		Zoom	NON
			OUI
		Tous	NON
			OUI
	Réglages d'usine	NON
		OUI
Mode de contrôle	Mode de contrôle	DMX
		ArtNet
		sACN
		A+D
	Personnalité	29
		56
		144
		255
		160+37
	Personnalité de l'utilisateur	Inclinaison 1 NON/1~Avance Num
		Précision de inclinaison 1 NON/1~Avance Num
		Variateur 1 NON/1~Avance Num
		Stroboscope 1 NON/1~Avance Num
		Zoom 1 NON/1~Avance Num
		Rouge 1 NON/1~Avance Num
		Rouge 1 de précision NON/1~Avance Num
		Vert 1 NON/1~Avance Num
		Vert 1 de précision NON/1~Avance Num
		Bleu 1 NON/1~Avance Num
		Bleu 1 de précision NON/1~Avance Num
		Blanc 1 NON/1~Avance Num
		Blanc 1 de précision NON/1~Avance Num
		Inclinaison 2 NON/1~Avance Num
		Précision de inclinaison 2 NON/1~Avance Num
		Variateur 2 NON/1~Avance Num
		Stroboscope 2 NON/1~Avance Num
		Zoom 2 NON/1~Avance Num
		Rouge 2 NON/1~Avance Num
		Rouge 2 de précision NON/1~Avance Num
		Vert 2 NON/1~Avance Num
		Vert 2 de précision NON/1~Avance Num
		Bleu 2 NON/1~Avance Num
		Bleu 2 de précision NON/1~Avance Num
		Blanc 2 NON/1~Avance Num
		Blanc 2 de précision NON/1~Avance Num
		Inclinaison 3 NON/1~Avance Num

Précision de inclinaison 3 NON/1~Avance Num

Variateur 3 NON/1~Avance Num

Stroboscope 3 NON/1~Avance Num

Zoom 3 NON/1~Avance Num

Rouge 3 NON/1~Avance Num

Rouge 3 de précision NON/1~Avance Num

Vert 3 NON/1~Avance Num

Vert 3 de précision NON/1~Avance Num

Bleu 3 NON/1~Avance Num

Bleu 3 de précision NON/1~Avance Num

Blanc 3 NON/1~Avance Num

Blanc 3 de précision NON/1~Avance Num

Inclinaison 4 NON/1~Avance Num

Precision de inclinaison 4 NON/1~Avance Num

Variateur 4 NON/1~Avance Num

Stroboscope 4 NON/1~Avance Num

Zoom 4 NON/1~Avance Num

Rouge 4 NON/1~Avance Num

Rouge 4 de précision NON/1~Avance Num

Vert 4 NON/1~Avance Num

Vert 4 de précision NON/1~Avance Num

Bleu 4 NON/1~Avance Num

Bleu 4 de précision NON/1~Avance Num

Blanc 4 NON/1~Avance Num

Blanc 4 de précision NON/1~Avance Num

Inclinaison 5 NON/1~Avance Num

Precision de inclinaison 5 NON/1~Avance Num

Variateur 5 NON/1~Avance Num

Stroboscope 5 NON/1~Avance Num

Zoom 5 NON/1~Avance Num

Rouge 5 NON/1~Avance Num

Rouge 5 de précision NON/1~Avance Num

Vert 5 NON/1~Avance Num

Vert 5 de précision NON/1~Avance Num

Bleu 5 NON/1~Avance Num

Bleu 5 de précision NON/1~Avance Num

Blanc 5 NON/1~Avance Num

Blanc 5 de précision NON/1~Avance Num

Inclinaison 6 NON/1~Avance Num

Precision de inclinaison 6 NON/1~Avance Num

Variateur 6 NON/1~Avance Num

Stroboscope 6 NON/1~Avance Num

Zoom 6 NON/1~Avance Num

Rouge 6 NON/1~Avance Num

Rouge 6 de précision NON/1~Avance Num

Vert 6 NON/1~Avance Num

Vert 6 de précision NON/1~Avance Num

Bleu 6 NON/1~Avance Num

Bleu 6 de précision NON/1~Avance Num

Blanc 6 NON/1~Avance Num

Blanc 6 de précision NON/1~Avance Num

Inclinaison 7 NON/1~Avance Num

Precision de inclinaison 7 NON/1~Avance Num

Variateur 7 NON/1~Avance Num

Stroboscope 7 NON/1~Avance Num

Zoom 7 NON/1~Avance Num

Rouge 7 NON/1~Avance Num

Rouge 7 de précision NON/1~Avance Num

Vert 7 NON/1~Avance Num

Vert 7 de précision NON/1~Avance Num

Bleu 7 NON/1~Avance Num

Bleu 7 de précision NON/1~Avance Num

Blanc 7 NON/1~Avance Num

Blanc 7 de précision NON/1~Avance Num

Inclinaison 8 NON/1~Avance Num

Precision de inclinaison 8 NON/1~Avance Num

Variateur 8 NON/1~Avance Num

Stroboscope 8 NON/1~Avance Num

Zoom 8 NON/1~Avance Num

Rouge 8 NON/1~Avance Num

Rouge 8 de précision NON/1~Avance Num

Vert 8 NON/1~Avance Num

Vert 8 de précision NON/1~Avance Num

Bleu 8 NON/1~Avance Num

Bleu 8 de précision NON/1~Avance Num

Blanc 8 NON/1~Avance Num

Blanc 8 de précision NON/1~Avance Num

Inclinaison 9 NON/1~Avance Num

Precision de inclinaison 9 NON/1~Avance Num

Variateur 9 NON/1~Avance Num

Stroboscope 9 NON/1~Avance Num

Zoom 9 NON/1~Avance Num

Rouge 9 NON/1~Avance Num

Rouge 9 de précision NON/1~Avance Num

Vert 9 NON/1~Avance Num

Vert 9 de précision NON/1~Avance Num

Bleu 9 NON/1~Avance Num

Bleu 9 de précision NON/1~Avance Num

Blanc 9 NON/1~Avance Num

Blanc 9 de précision NON/1~Avance Num

Inclinaison 10 NON/1~Avance Num

Precision de inclinaison 10 NON/1~Avance Num

Variateur 10 NON/1~Avance Num

Stroboscope 10 NON/1~Avance Num

Zoom 10 NON/1~Avance Num

Rouge 10 NON/1~Avance Num

Rouge 10 de précision NON/1~Avance Num

Vert 10 NON/1~Avance Num

Vert 10 de précision NON/1~Avance Num

Bleu 10 NON/1~Avance Num

Bleu 10 de précision NON/1~Avance Num

Blanc 10 NON/1~Avance Num

Blanc 10 de précision NON/1~Avance Num

Cool_1_White NON/1~Avance Num

Warm_1_White NON/1~Avance Num

Cool_2_White NON/1~Avance Num

Warm_2_White NON/1~Avance Num

Cool_3_White NON/1~Avance Num

Warm_3_White NON/1~Avance Num

Cool_4_White NON/1~Avance Num

Warm_4_White NON/1~Avance Num

Cool_5_White NON/1~Avance Num

Warm_5_White NON/1~Avance Num

Cool_6_White NON/1~Avance Num

Warm_6_White NON/1~Avance Num

Cool_7_White NON/1~Avance Num

Warm_7_White NON/1~Avance Num

Cool_8_White NON/1~Avance Num

Warm_8_White NON/1~Avance Num

Cool_9_White NON/1~Avance Num

Warm_9_White NON/1~Avance Num

Cool_10_White NON/1~Avance Num

Warm_10_White NON/1~Avance Num

Cool_11_White NON/1~Avance Num

Warm_11_White NON/1~Avance Num

Cool_12_White NON/1~Avance Num

Warm_12_White NON/1~Avance Num

Cool_13_White NON/1~Avance Num

Warm_13_White NON/1~Avance Num

Cool_14_White NON/1~Avance Num

Warm_14_White NON/1~Avance Num

Cool_15_White NON/1~Avance Num

Warm_15_White NON/1~Avance Num

Cool_16_White NON/1~Avance Num

Warm_16_White NON/1~Avance Num

Cool_17_White NON/1~Avance Num

Warm_17_White NON/1~Avance Num

Cool_18_White NON/1~Avance Num

Warm_18_White NON/1~Avance Num

Cool_19_White NON/1~Avance Num

Warm_19_White NON/1~Avance Num

Cool_20_White NON/1~Avance Num

Warm_20_White NON/1~Avance Num

Cool_21_White NON/1~Avance Num

Warm_21_White NON/1~Avance Num

Cool_22_White NON/1~Avance Num

Warm_22_White NON/1~Avance Num

Cool_23_White NON/1~Avance Num

Warm_23_White NON/1~Avance Num

Cool_24_White NON/1~Avance Num

Warm_24_White NON/1~Avance Num

Cool_25_White NON/1~Avance Num

Warm_25_White NON/1~Avance Num

Cool_26_White NON/1~Avance Num

Warm_26_White NON/1~Avance Num

Cool_27_White NON/1~Avance Num

Warm_27_White NON/1~Avance Num

Cool_28_White NON/1~Avance Num

Warm_28_White NON/1~Avance Num

Cool_29_White NON/1~Avance Num

Warm_29_White NON/1~Avance Num

Cool_30_White NON/1~Avance Num

Warm_30_White NON/1~Avance Num

Cool_31_White NON/1~Avance Num

Warm_31_White NON/1~Avance Num

Cool_32_White NON/1~Avance Num

Warm_32_White NON/1~Avance Num

Cool_33_White NON/1~Avance Num

Warm_33_White NON/1~Avance Num

Cool_34_White NON/1~Avance Num

Warm_34_White NON/1~Avance Num

Cool_35_White NON/1~Avance Num

Warm_35_White NON/1~Avance Num

Cool_36_White NON/1~Avance Num

Warm_36_White NON/1~Avance Num

Cool_37_White NON/1~Avance Num

Warm_37_White NON/1~Avance Num

Cool_38_White NON/1~Avance Num

Warm_38_White NON/1~Avance Num

Cool_39_White NON/1~Avance Num

Warm_39_White NON/1~Avance Num

Cool_40_White NON/1~Avance Num

Warm_40_White NON/1~Avance Num

Cool_41_White NON/1~Avance Num

Warm_41_White NON/1~Avance Num

Cool_42_White NON/1~Avance Num

Warm_42_White NON/1~Avance Num

Cool_43_White NON/1~Avance Num

Warm_43_White NON/1~Avance Num

Cool_44_White NON/1~Avance Num

Warm_44_White NON/1~Avance Num

Cool_45_White NON/1~Avance Num

Warm_45_White NON/1~Avance Num

Cool_46_White NON/1~Avance Num

Warm_46_White NON/1~Avance Num

Cool_47_White NON/1~Avance Num

Warm_47_White NON/1~Avance Num

Cool_48_White NON/1~Avance Num

Warm_48_White NON/1~Avance Num

Cool_49_White NON/1~Avance Num

Warm_49_White NON/1~Avance Num

Cool_50_White NON/1~Avance Num

Warm_50_White NON/1~Avance Num

Cool_51_White NON/1~Avance Num

Warm_51_White NON/1~Avance Num

Cool_52_White NON/1~Avance Num

Warm_52_White NON/1~Avance Num

Cool_53_White NON/1~Avance Num

Warm_53_White NON/1~Avance Num

Cool_54_White NON/1~Avance Num

Warm_54_White NON/1~Avance Num

Cool_55_White NON/1~Avance Num

Warm_55_White NON/1~Avance Num

Cool_56_White NON/1~Avance Num

Warm_56_White NON/1~Avance Num

Cool_57_White NON/1~Avance Num

Warm_57_White NON/1~Avance Num

Cool_58_White NON/1~Avance Num

Warm_58_White NON/1~Avance Num

Cool_59_White NON/1~Avance Num

Warm_59_White NON/1~Avance Num

Cool_60_White NON/1~Avance Num

Warm_60_White NON/1~Avance Num

Cool_Warm_White NON/1~Avance Num

Stroboscope blanc NON/1~Avance Num

Couleur NON/1~Avance Num

CTC NON/1~Avance Num

CTC blanc NON/1~Avance Num

Fonction NON/1~Avance Num

Inclinaison 000 - 255

Test manuel

		Vitesse d'inclinaison 000 - 255
		Rouge 000 - 255
		Vert 000 - 255
		Bleu 000 - 255
		Blanc 000 - 255
		Cool_White 000 - 255
		Warm_White 000 - 255
		CTC 000 - 255
		CTC blanc 000 - 255
		Couleur 000 - 255
		Motif 000 - 255
		Motif blanc 000 - 255
		LED Macro 000 - 255
		LED Ma.Speed 000 - 255
		LED Ma.Fade 000 - 255
		Macro blanc 000 - 255
		Ma.Speed blanc 000 - 255
		Ma.Fade blanc	000 - 255
		Arrière-plan	000 - 255
		Arrière-plan Var	000 - 255
		Variateur	000 - 255
		Volet	000 - 255
		Variateur blanc	000 - 255
		Stroboscope blanc	000 - 255
		Zoom 000 - 255
		Fonction	000 - 255
	Seul	1-9

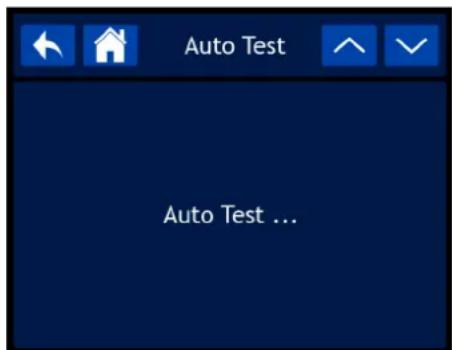

	Contrôle manuel	Test Auto	Appliquer
Informations (veuillez consultier 6.7.4. Informations à la page 51)	Informations projecteur	Version	V1. 250311
		Mode de fonctionnement	DMX
		Adresse DMX	001
		Heures du projeteur	025
		Heures d'utilisation	00000
		Aadr IP	002.243.075.222
		Sous-masque	255.000.000.000
		UID	29B410700000
		MAC	34.29.8F.08.00.00
		Température1	00000
		Température2	00000
		Température3	00000
		Température4	00000
		Température5	00000
		Température6	00000
		Température7	00000
		Température8	00000

	Température9 00000
	Température10 00000
Informations sur les ventilateurs	MH424 DFAN1 2000
	MH424 DFAN2 2000

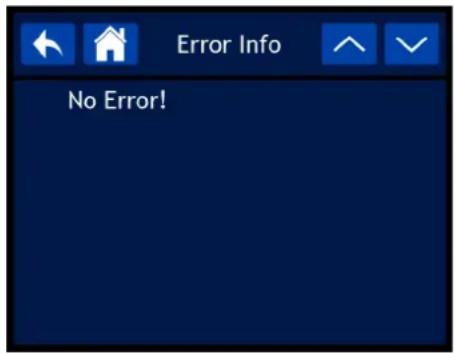

Informations sur les erreurs
Informations sur les chaînes	Fréquence DMX 000
	Inclinaison 000 - 255
	Précision de inclinaison 000 - 255
	Vitesse d'inclinaison 000 - 255
	Macro d'inclinaison 000 - 255
	CTC 000 - 255
	CTC blanc 000 - 255
	Couleur 000 - 255
	Motif 000 - 255
	Motif blanc 000 - 255
	LED Macro 000 - 255
	LED Ma.Speed 000 - 255
	LED Ma.Fade 000 - 255
	Macro blanc 000 - 255
	Ma.Speed blanc	000 - 255
	Ma.Fade blanc	000 - 255
	Arrière-plan	000 - 255
	Arrière-plan Var	000 - 255
	Variateur	000 - 255
	Variateur blanc	000 - 255
	Stroboscope	000 - 255
	Stroboscope blanc	000 - 255
	Zoom	000 - 255
	Fonction	000 - 255
	Rouge	000 - 255
	Vert	000 - 255
	Bleu 000 - 255
	Blanc	000 - 255
	Cool_White	000 - 255
	Warm_White	000 - 255

6.7. Options du menu principal

Le menu principal propose les 4 options suivantes :

Adresse DMX

Menu Réglages

Mode de contrôle

Informations

01) Appuyez sur les boutons HAUT/BAS pour naviguer dans le menu. 02) Appuyez sur le bouton ENTREE pour ouvrir les sous-menus.

6.7.1. Adresse DMX

Dans ce menu, vous pouvez régler l'adresse de départ DMX de l'appareil.

Touchez les boutons HAUT/BAS pour sélectionner l'adresse de départ DMX de l'appareil. La plage de réglage va de 001 à 512. Appuyez sur le bouton ENTREE pour confirmer la sélection.

6.7.2. Menu réglages

Dans ce menu, vous pouvez régler les paramètres de l'appareil.

Appuyez sur les boutons HAUT/BAS pour faire défiler les 22 options disponibles :

• Écran inversé : Faire pivoter le texte de l'afficheur de lorsque l'appareil est monté à l'envers (NON/OUI/AUTO). Si vous sélectionnez AUTO, le texte de l'afficheur pivote automatiquement de lorsque l'appareil est retourné.
• Inversion de l'inclinaison : Désactiver/activer le sens d'inclinaison inversé (NO/OUI)
• Inversion de zoom : Désactiver/activer le sens d'inversion du zoom (NON/OUI) Angle d'inclinaison: 200° / 180° / 60°
• Minuterie de rétro-éclairage: Régler le temps d'inactivité avant que l'afficheur ne s'éteigne (30 s/1 min/5 min/MARCHE). Si vous sélectionnez MARCHE, l'afficheur ne s'éteint pas
• DMX Fail : Définit le comportement de l'appareil en cas de défaillance DMX. Il y a deux options : ARRÊT (l'appareil éteint la lumière) et MAINTIENT (l'appareil utilise le dernier signal DMX correctement reçu, ce qui garantit une performance ininterrompue)
• éteint la sortie lumineuse lorsque les fonctions Panoramaique/Inclinaison sont activées (NON/OUI)
• C Mode de mélange: Définir le mode de mélange C (RGBW/CMY) Courbe Variateur (veuillez consulter 6.7.2.3. Courbe Variateur) Vitesse du variateur. Regler la vitesse du gradateur (Doux/Rapide)
• Option PWM (veuillez consulter 6.7.2.4. Option PWM)
• Ordre des cellules: Régler l'ordre des cellules de la tête 1 à 10 (de gauche à droite) ou de la tête 10 à 1 (de droite à gauche)
• Blanc étalonné (veuillez consulter 6.7.2.5. Blanc étalonné) Balance des blancs (veuillez consulter 6.7.2.6. Balance des blancs)
• Étalonnage des pixels (veuillez consulter 6.7.2.7. Étalonnage des pixels) Mode reinitialisation TV : Reglez le mode de réinitialisation TV sur 30 secondes de bruit d'étalonnage de l'inclinaison (NON) ou 2 secondes de bruit d'étalonnage de l'inclinaison (OUI)
• Menu des services (veuillez consulter 6.7.2.8. Menu des services)
• Réinitialiser les heures d'utilisation : Réinitialisation du compteur de durée totale de fonctionnement (NON/OUI)
• Fonction de réinitialisation (veuillez consulter 6.7.2.9. Fonction de réinitialisation) Réglages d'usine: Rétablir les paramètres d'usine par défaut (NON/OUI)

Appuyez sur le bouton ENTREE pour confirmer la sélection.

6.7.2.1. Configuration réseau

Ce sous-menu permet de régler les paramètres du réseau.

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 4 options disponibles :

Mode IP: Configurer l'adresse IP manuellement ou automatiquement par un serveur réseau (DHCP) L'univers : Définir l'univers. La plage est de 000-255 pour Art-Net/001-256 pour sACN (veuillez consulter 5.4.6. Numérotation de l'univers à la page 24)

• Adresse IP : Définir l'adresse IP
• Sous-mask : Définir le masque de sous-réseau

02) Appuyez sur le bouton ENTREE pour confirmer la sélection.

03) Appuyez sur les boutons HAUT/BAS pour augmenter/diminuer les valeurs de l'Univers, de l'Adresse IP ou du Sous-masque. 04) Appuyez sur le bouton ENTREE pour confirmer la sélection.

6.7.2.2. Code de verrouillage

Ce sous-menu permet de définir un code de verrouillage personnel ou de modifier le code de verrouillage actuel.

01) Appuyez sur les boutons HAUT/BAS pour insérer le code maître : 6468.

02) Appuyez sur le bouton ENTRE pour confirmer.02) 03) Appuyez sur les boutons HAUT/BAS pour sélectionner le mode souhaité. Il y a deux options :

• Activer le code de verrouillage : Activer le code de verrouillage (NON/OUI) •
• Saisir le code de la serrure (verrouillage consultez 6.7.2.2.1. Saisir le code de la serrure)

6.7.2.2.1. Saisir le code de la serrure

Dans ce menu, vous pouvez définir un code de verrouillage personnel pour l'appareil.

01) Appuyez sur les boutons HAUT/BAS pour augmenter/diminuer les valeurs afin de créer votre code personnel. Réglez le code de verrouillage, la plage est située entre 0000 et 9999. 02) Appuyez sur le bouton ENTREE pour confirmer la sélection.02)

Remarque :

Si vous oubliez votre code de verrouillage personnel précédemment défini, vous pouvez toujours insérer le code maître : 6468 qui remplace votre code personnel.

6.7.2.3. Courbe variateur

Ce sous-menu permet de sélectionner la courbe de gradation.

Touchez les boutons HAUT/BAS pour sélectionner l'une des 4 options :

02) Appuyez sur le bouton ENTREE pour confirmer.02)

6.7.2.4. Option PWM

Ce sous-menu permet de régler la fréquence PWM (modulation de largeur d'impulsion) des DEL.

01) Appuyez sur les boutons HAUT/BAS pour sélectionner l'une des 6 options :

600Hz 1200Hz 2000Hz 4000Hz 6000Hz 15000Hz

Appuyez sur le bouton ENTREE pour confirmer.

6.7.2.5. Blanc étalonné

Ce sous-menu permet de régler l'étalonnage des blancs.

Appuyez sur les boutons HAUT/BAS pour faire défiler les 3 options disponibles :

MARCHE: L'étalonnage des blancs est activé - ARRÉT: L'étalonnage des blancs est désactivé - Personnelisé : Modifiez manuellement les valeurs RGBW dans le menu Balance des blancs (veuillez consulter 6.7.2.6. Balance des blancs)

Appuyez sur le bouton ENTREE pour confirmer la sélection.

6.7.2.6. Balance des blancs

Ce sous-menu permet de régler l'intensité des couleurs des LED RGBW.

01) Touchez les boutons HAUT/BAS pour sélectionner l'une des 4 options :01)

• Rouge
• Vert
• Bleu
• Blanc

02) Appuyez sur le bouton ENTREE pour confirmer la sélection. 03) Appuyez sur les boutons HAUT/BAS pour changer la valeur. La plage de réglage est comprise entre 000 et 255. 04) Appuyez sur le bouton ENTREE pour confirmer la sélection.

6.7.2.7. Étalonnage des pixels

Ce sous-menu permet de régler l'intensité des couleurs des LED RGBW.

Appuyez sur les boutons HAUT/BAS pour sélectionner l'une des 30 options :

Pixel Calibration
R1	255
G1	255
B1	255
R2	255
G2	255
B2	255
R3	255
G3	255
B3	255
R4	255
G4	255
B4	255
R5	255
G5	255
B5	255
R6	255
G6	255
B6	255
R7	255
G7	255
B7	255
R8	255
G8	255
B8	255
R9	255
G9	255
B9	255
R10	255
G10	255
B10	255

R1-10: Régler l'intensité de la couleur rouge pour les têtes 1-10 G1-10: Régler l'intensité de la couleur verte pour les têtes 1-10 B1-10: Régler l'intensité de la couleur bleue pour les têtes 1-10

02) Appuyez sur le bouton ENTREE pour confirmer la sélection. 03) Appuyez sur les boutons HAUT/BAS pour changer la valeur. La plage de réglage est comprise entre 000 et 255. 04) Appuyez sur le bouton ENTREE pour confirmer la sélection.

6.7.2.8. Menu des services

Dans ce sous-menu, vous pouvez régler la position initiale (Inclinaison et Zoom) pour chaque tête et changer l'adresse MAC et le numéro d'identification RDM de l'appareil.

Il existe 2 mots de passe pour accéder au menu service :

Mot de passage 6468 (veuillez consulter 6.7.2.8.1. Mot de passage 6468) - Mot de passage 2322 (veuillez consulter 6.7.2.8.2. Mot de passage 2322)

Remarque:

Si vous oubliez votre code de verrouillage personnel précédemment défini, vous pouvez toujours insérer le code maître : 6468 qui remplace votre code personnel.

01) Appuyez sur les boutons HAUT/BAS pour insérer le code personnel ou, si vous l'avez oublié, insérez le code maître : 6468. 02) Appuyez sur le bouton ENTREE pour confirmer. 03) Appuyez sur les boutons HAUT/BAS pour faire défiler les 26 options disponibles :

Zero Adjust
TILT1	088
TILT2	128
TILT3	121
TILT4	080
TILT5	008
TILT6	070
TILT7	112
TILT8	000
TILT9	138
TILT10	088
ZOOM1	128
ZOOM2	121
ZOOM3	080
ZOOM4	008
ZOOM5	070
ZOOM6	112
ZOOM7	000
ZOOM8	138
ZOOM9	088
ZOOM10	128
MAC4	080
MAC5	008
MAC6	070
RDM ID4	112
RDM ID5	000
RDM ID6	138

• Inclinaison 1-10: Régler la position initiale de l'inclinaison pour chaque tête
• Zoom 1-10: Régler la position initiale du zoom pour chaque tête
• MAC 4-6 : Régler l'adresse MAC 4-6
• RDM ID 4-6: Régler l'adresse RDM ID 4-6

04) Appuyez sur le bouton ENTREE pour confirmer la sélection.04) 05) Touchez les boutons HAUT/BAS pour ajuster les valeurs afin de modifier la position d'origine (inclinaison et zoom) pour chaque tête, les adresses MAC et les numéros d'identification RDM de l'appareil. La plage de réglage est comprise entre 000 et 255. 06) Appuyez sur le bouton ENTREE pour confirmer la sélection.06)

6.7.2.8.2. Mot de passage 2322

Ce sous-menu permet de régler l'intensité des couleurs des LED RGBW.

01) Appuyez sur les boutons HAUT/BAS pour insérer le code maître : 2322.01) 02) Appuyez sur le bouton ENTREE pour confirmer.02) 03] Appuyez sur les boutons HAUT/BAS pour faire defiler les 4 options disponibles :03)

• Rouge
• Vert
• Bleu
• Blanc

04) Appuyez sur le bouton ENTREE pour confirmer la sélection. 05) Appuyez sur les boutons HAUT/BAS pour changer la valeur. La plage de réglage est comprise entre 100 et 255.

6.7.2.9. Fonction de réinitialisation

Ce sous-menu permet de réinitialiser les paramètres de l'appareil.

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 3 options disponibles :01)

• Inclinaison :

Réinitialiser l'inclinaison (NON/OUI)

• Zoom:

Réinitialiser Zoom (NON/OUI)

• Tous:

Réinitialiser tous les paramètres (NON/OUI)

02) Appuyez sur le bouton ENTREE pour confirmer la sélection. 03) Appuyez sur les boutons HAUT/BAS pour sélectionner NON ou OUI. Si vous sélectionnez OUI, la fonction sélectionnée sera réinitialisée. 04) Appuyez sur le bouton ENTREE pour confirmer la sélection.

6.7.3. Mode de contrôle

Ce menu permet de définir le mode de contrôle, la personnalité et la personnalité de l'utilisateur.

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 6 options disponibles :01)

Mode de contrôle: DMX, Art-Net, sACN, A+D - Personnalité : 29 canaux, 56 canaux, 144 canaux, 255 canaux, 160+37 canaux - Personnalité de l'utilisateur (veuillez consulter 6.7.3.1. Personnalité de l'utilisateur) - Test manuel (veuillez consulter 6.7.3.2. Test manuel) - Autonome : Sélectionner le programme intégré (1-9) Test Auto (veuillez consulter 6.7.3.3. Test Auto)

02) Appuyez sur le bouton ENTREE pour confirmer la sélection.02)

6.7.3.1. Personnalité de l'utilisateur

Dans ce menu, vous pouvez personnaliser l'appareil en changeant l'ordre des 255 canaux DMX et/ou en supprimant certains canaux. Ces fonctions sont les mêmes que les 255 canaux DMX de la personnalité correspondante. Pour plus d'informations, reportez-vous à la section Canaux DMX (veuillez consulter 6.8. Canaux DMX à la page 57).

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 255 options disponibles :

02) Appuyez sur le bouton ENTREE pour confirmer la sélection. 03) Appuyez sur les touches HAUT/BAS pour augmenter/diminuer la valeur numérique afin d'attribuer un canal DMX à cette fonction. La plage de réglage est comprise entre 001 et 255. Sélectionnez NON si vous souhaitez exclure une fonction. 04) Appuyez sur le bouton ENTREE pour confirmer la sélection.

6.7.3.2. Test manuel

Dans ce sous-menu, vous pouvez personnaliser l'appareil en modifiant manuellement la valeur de chaque fonction.

Appuyez sur les boutons HAUT/BAS pour faire défiler les 27 options disponibles :

• Inclinaison: Régler la position d'inclinaison pour toutes les têtes Vitesse d'inclinaison: Régler la vitesse d'inclinaison pour toutes les têtes
• Rouge : Régler l'intensité de la couleur rouge pour toutes les têtes (LED RGBW) •
• Vert : Régler l'intensité de la couleur verte pour toutes les têtes (LED RGBW)
• Bleu: Régler l'intensité de la couleur bleue pour toutes les têtes (LED RGBW)
• Blanc: Régler l'intensité de la couleur blanche pour toutes les têtes (LED RGBW) Cool_White: Regler l'intensité de la couleur blanc froid pour toutes les têtes (LED stroboscopiques)
• Warm_White: Régler l'intensité de la couleur blanche pour toutes les têtes (LED stroboscopiques)
• CTC: Régler l'intensité CTC pour toutes les têtes (LED RGBW)
• CTC blanc: Régler l'intensité CTC du blanc pour toutes les têtes (LED stroboscopiques)
• Couleur: Régler l'intensité de couleurs pour toutes les têtes (LED RGBW) Motif: Régler le motif pour toutes les têtes (LED RGBW) Motif blanc: Régler le motif blanc pour toutes les têtes (LED stroboscopiques)
• LED Macro: Régler le macro LED pour toutes les têtes (LED RGBW) Ma. LED Vitesse : Régler la vitesse des macros LED pour toutes les têtes (LED RGBW)

Ma. LED Fondu : Régler le fondu des macros LED pour toutes les têtes (LED RGBW) Macro blanc: Régler le macro blanc pour toutes les têtes (LED stroboscopiques) Ma. blanc Vitesse : Régler la vitesse du macro blanc pour toutes les têtes (LED stroboscopiques) Ma. blanc Fondu : Régler le fondu du macro blanc pour toutes les têtes (LED stroboscopiques)

Fond: Régler le fond pour toutes les têtes

• Variateur de fond : Régler le variateur de fond pour toutes les têtes
• Variateur: Régler le variateur principal pour toutes les têtes (LED RGBW)
• Volet : Régler le volet principal pour toutes les têtes (LED RGBW)
• : Régler le stroboscope blanc pour toutes les têtes (LED stroboscopiques)
• Zoom: Régler la position de zoom pour toutes les têtes
• Fonction : Régler la fonction pour toutes les têtes

02) Appuyez sur le bouton ENTREE pour confirmer la sélection. 03) Appuyez sur les boutons HAUT/BAS pour ajuster les valeurs afin de tester chaque fonction de l'appareil individuellement ou en groupe. La plage de réglage est comprise entre 000 et 255. 04) Appuyez sur le bouton ENTREE pour confirmer la sélection.

6.7.3.3. Test auto

Ce sous-menu permet d'effectuer un test des fonctions de l'appareil.

L'appareil effectue automatiquement un test des fonctions de l'appareil et l'afficheur affiche :

6.7.4. Informations

Ce menu permet de visualiser les paramètres de l'appareil.

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 4 options disponibles :

• Informations projecteur (veuillez consulter 6.7.4.1. Informations projecteur)
• Informations sur les ventilateurs (veuillez consulter 6.7.4.2. Informations sur les ventilateurs)
• Informations sur les erreurs (veuillez consulter 6.7.4.3. Informations sur les erreurs)
• Informations sur les chaînes (veuillez consulter 6.7.4.4. Informations sur les chaînes) • 02) Appuyez sur le bouton ENTREE pour confirmer la sélection.02)

6.7.4.1. Informations projecteur

Dans ce sous-menu, vous pouvez voir la version du micrologiciel actuellement installé, le mode de fonctionnement, l'adresse DMX et d'autres paramètres de l'appareil.

Appuyez sur les boutons HAUT/BAS pour voir tous les paramètres disponibles.

Heures d'utilisation : Indique le nombre total d'heures de fonctionnement de l'appareil pour la journée en cours

• Version : Affiche la version actuelle du logiciel Mode de fonctionnement : Affiche le mode de fonctionnement actuel
• Adresse DMX : Affiche l'adresse DMX actuelle
• Heures du projecteur : Indique le nombre total d'heures de fonctionnement de l'appareil
• Adresse IP : Affiche l'adresse IP actuelle Sous-mask: Affiche l'adresse du sous-masque actuel
• UID: Affiche l'adresse UID de l'appareil
• MAC: Affiche l'adresse MAC actuelle
• Température1: Affiche la température actuelle de la tête oscillante 1
• Température 2 : Affiche la température actuelle de la tête oscillante 2
• Température 3 : Affiche la température actuelle de la tête oscillante 3
• Température 4 : Affiche la température actuelle de la tête oscillante 4
• Température 5: Affiche la température actuelle de la tête oscillante 5
• Température 6 : Affiche la température actuelle de la tête oscillante 6
• Température 7: Affiche la température actuelle de la tête oscillante 7
• Température 8: Affiche la température actuelle de la tête oscillante 8
• Température 9: Affiche la température actuelle de la tête oscillante 9
• Température 10: Affiche la température actuelle de la tête oscillante 10

6.7.4.2. Informations sur les ventilateurs

Ce sous-menu permet de visualiser les paramètres des ventilateurs.

Appuyez sur les boutons HAUT/BAS pour voir tous les paramètres disponibles.

• MH424 DFAN1 : Affiche la vitesse actuelle du ventilateur 1 •
• MH424 DFAN2 : Indique la vitesse actuelle du ventilateur 2

6.7.4.3. Informations sur les erreurs

Dans ce sous-menu, vous pouvez voir s'il y a des erreurs de système.

Si vous avez sélectionné Info erreur et qu'il n'y a pas d'erreur, l'afficheur affiche :

Remarque :

En cas de message d'erreur, cessez d'utiliser l'appareil et vérifiez la liste complète des messages d'erreur, voir Messages d'erreur (veuillez consulter 7.1. Messages d'erreur à la page 76). Si vous ne parvenez pas à résoudre le problème, réinitialisez l'appareil avec les paramètres d'usine par défaut (veuillez consulter 6.7.2.9. Fonction de réinitialisation à la page 48). Si le problème persiste, contactez votre distributeur Highlite International pour plus d'informations.

6.7.4.4. Informations sur les chaînes

Ce sous-menu permet de visualiser la valeur actuelle de tous les canaux d'entrée de signaux.

Appuyez sur les boutons HAUT/BAS pour voir toutes les valeurs de canal actuelles.

• Fréquence DMX: Voir la fréquence DMX à partir du signal DMX reçu
• Inclinaison : Voir la position d'inclinaison de toutes les têtes
• Précision de l'inclinaison : Voir la position fine de l'inclinaison pour toutes les têtes Vitesse d'inclinaison : Voir la vitesse d'inclinaison de toutes les têtes
• Macro d'inclinaison : Voir la macro d'inclinaison pour toutes les têtes CTC : Voir l'intensité CTC pour toutes les têtes (LED RGBW)
• CTC blanc : Voir l'intensité CTC du blanc pour toutes les têtes (LED stroboscopiques)
• Couleur: Voir l'intensité CTC des couleurs pour toutes les têtes (LED RGBW) Motif : Voir le motif pour toutes les têtes (LED RGBW) Motif blanc : Voir le motif blanc pour toutes les têtes (LED stroboscopiques)
• LED Macro : Voir le macro LED pour toutes les têtes (LED RGBW) Ma. LED Vitesse : Voir la vitesse des macros LED pour toutes les têtes (LED RGBW) Ma. LED Fondu : Voir le fondu des macros LED pour toutes les têtes (LED RGBW) Macro blanc : Voir le macro blanc pour toutes les têtes (LED stroboscopiques) Ma. blanc Vitesse : Voir la vitesse du macro blanc pour toutes les têtes (LED stroboscopiques) Ma. blanc Fondu : V voir le fondu du macro blanc pour toutes les têtes (LED stroboscopiques) Fond : Voir le fond pour toutes les têtes (LED RGBW) Var fond : Voir le variateur de fond pour toutes les têtes (LED RGBW) Voir le variateur principal pour toutes les têtes (LED RGBW)
• Variateur blanc : Voir le variateur blanc pour toutes les têtes (LED stroboscopiques) Stroboscope : Voir le stroboscope principal pour toutes les têtes (LED RGBW)
• Stroboscope blanc : Voir le stroboscope blanc pour toutes les têtes (LED stroboscopiques)
• Zoom : Voir la position de zoom pour toutes les têtes
• Fonction : Voir la fonction pour toutes les têtes
• Rouge : Voir l'intensité de la couleur rouge pour toutes les têtes (LED RGBW)
• Vert : Voir l'intensité de la couleur verte pour toutes les têtes (LED RGBW) •
• Bleu: Voir l'intensité de la couleur bleue pour toutes les têtes (LED RGBW)
• Blanc : Voir l'intensité de la couleur blanche pour toutes les têtes (LED RGBW) Cool_White : Voir l'intensité de la couleur blanc froid pour toutes les têtes (LED stroboscopiques)
• Warm_White : Voir l'intensité de la couleur blanc chaud pour toutes les têtes (LED stroboscopiques)

6.8.1.255 Canaux, 144 canaux

Figure 17 TILT HEAD ORDER

Figure 18 STROBE LED ORDER

Remarque:

L'ordre des têtes oscillantes dépend de l'ordre des cellules (1-10/10-1

Les couleurs utilisées dépendent du mode de mélange C (RGBW / CMY

255CH	144CH	Fonction Valeur Paramètres Type de			contrôle
1	1	Inclinaison 1	000 – 255	Réglage de inclinaison 0-200° proportionnel
2	2	Précision de inclinaison 1	000 – 255	Réglage de inclinaison, 16 bits proportionnel
3	3	Variateur LED 1	000 – 255	De faible à force intensité (0 – 100 %) proportionnel
4 4 LED stroboscopique 1			000 – 003	Arrêt
			004-006	Marche étape
			007-066	Stroboscope synchronisé, de basse à haute fréquence	proportionnel
			067-127	Impulsion stroboscopique, de basse à haute fréquence	proportionnel
			128 – 188	Rampe descendante, de la base à la haute fréquence	proportionnel
			189-249	Stroboscope aléatoire, de basse à haute fréquence	proportionnel
			250 – 255	Marche étape
5	5	Zoom 1	000 – 255	Grand à petit proportionnel
6	6	R (C) LED 1	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
7		R (C) LED 1, 16 bits	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
8	7	G (M) LED 1	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
9		G (M) LED 1, 16 bits	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
10	8	B (Y) LED 1	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
11		B (Y) LED 1, 16 bits	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
12	9	W LED 1	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
13		W LED 1, 16 bits	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
14 10		Inclinaison 2	000 - 255	Réglage de inclinaison 0-200° proportionnel
15 11		Précision de inclinaison 2	000 - 255	Réglage de inclinaison, 16 bits proportionnel
16 12		Variateur LED 2	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
17 13	LED stroboscopique 2		000 - 003	Arrêt
			004-006	Marche étape
			007-066	Stroboscope synchronisé, de basse à haute fréquence	proportionnel
			067-127	Impulsion stroboscopique, de basse à haute fréquence	proportionnel
			128 - 188	Extinction rapide allumage lent, de basse à haute fréquence	proportionnel
			189-249	Stroboscope aléatoire, de basse à haute fréquence	proportionnel
			250 - 255	Marche étape
18 14		Zoom 2	000 - 255	Grand à petit proportionnel
19 15		R (C) LED 2	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
20		R (C) LED 2, 16 bits	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
21 16		G (M) LED 2	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
22		G (M) LED 2, 16 bits	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
23 17		B (Y) LED 2	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
24		B (Y) LED 2, 16 bits	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
25 18		W LED 2	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
26		W LED 2, 16 bits	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
... ...		...	...	... ...
118 82		Inclinaison 10	000 - 255	Réglage de inclinaison 0-200° proportionnel
119 83		Précision de inclinaison 10	000 - 255	Réglage de inclinaison, 16 bits proportionnel
120 84		Variateur LED 10	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
121 85	LED stroboscopique 10		000 - 003	Arrêt
			004-006	Marche étape
			007-066	Stroboscope synchronisé, de basse à haute fréquence	proportionnel
			067-127	Impulsion stroboscopique, de basse à haute fréquence	proportionnel.
			128 - 188	Extinction rapide allumage lent, de basse à haute fréquence	proportionnel
			189-249	Stroboscope aléatoire, de basse à haute fréquence	proportionnel
			250 - 255	Marche étape
Zoom 10	000 - 255	Grand à petit proportionnel
122 86		R (C) LED 10	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
123 87		R (C) LED 10, 16 bits	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
124		G (M) LED 10	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
126		G (M) LED 10, 16 bits	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
127 89		B (Y) LED 10	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
128		B (Y) LED 10, 16 bits	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
129 90		W LED 10	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
130		W LED 10, 16 bits	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
131 91		Point CW 1	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
132 92		Point WW 1	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
133 91		Point CW 2	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
134 92		Point WW 2	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
135 91		Point CW 3	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
136 92		Point WW 3	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
137 93		Point CW 4	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
138 94		Point WW 4	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
139 93		Point CW 5	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
140 94		Point WW 5	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
141 93		Point CW 6	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
142 94		Point WW 6	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
143 95		Point CW 7	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
144 96		Point WW 7	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
145 95		Point CW 8	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
146 96		Point WW 8	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
147 95		Point CW 9	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
148 96		Point WW 9	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
... ...		...	...	... ...
239 127		Point CW 55	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
240 128		Point WW 55	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
241 127		Point CW 56	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
242 128		Point WW 56	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
243 127		Point CW 57	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
244 128		Point WW 57	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
245 129		Point CW 58	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
246 130		Point WW 58	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
247 129		Point CW 59	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
248 130		Point WW 59	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
249 129		Point CW 60	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
250 130		Point WW 60	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
	131 Macro d'inclinaison		000 - 004	Aucune fonction
			005-009	Macro d'inclinaison 1 étape
			010-014	Macro d'inclinaison 2 étape
			015-249	... étape

255CH	144CH	Fonction Valeur Paramètres Type de		contrôle
			250-254	Macro d'inclinaison 50 étape
			255	Macro d'inclinaison 51 étape
251 132		Variateur cellules de points	000 - 255	De faible à force intensité (0 - 100 %) proportionnel
252 133		Stroboscope cellulles de points	000 - 003	Arrêt
			004-006	Marche étape
			007-066	Stroboscope synchronisé, de basse à haute fréquence
			067-127	Impulsion stroboscopique, de basse à haute fréquence
			128 - 188	Rampe descendante, de la base à la haute fréquence
			189-249	Stroboscope aléatoire, de basse à haute fréquence
			250 - 255	Marche étape
253 134	Couleur		000	Aucune fonction
			001-002	Blanc 2700 K (R=255, G=175, B=0, W=50)
			003-004	Blanc 3200 K (R=243, G=211, B=0, W=55)
			005-006	Blanc 4000 K (R=177, G=177, B=0, W=100)
			007-008	Blanc 4200 K (R=251, G=255, B=8, W=145)
			009-010	Blanc 5600 K (R=109, G=146, B=0, W=210)
			011-012	Blanc 6500 K (R=106, G=157, B=12, W=211)
			013-014	Blanc 7500 K (R=66, G=127, B=11, W=255)
			015	Bleu (R=0, G=0, B=255, L=0) étape
			016-048	R=0, G+, B=255, W=0 proportionnel
			049	Cyan (R=0, G=255, B=255, W=0) étape
			050-086	R=0, G=255, B-, W=0 proportionnel
			087	Vert (R=0, G=255, B=0, W=0) étape
			088-124	R+, G=255, B=0, W=0 proportionnel
			125	Jaune (R=255, G=255, B=0, W=0) étape
			126-162	R=255, G-, B=0, W=0 proportionnel
			163	Rouge (R=255, G=0, B=0, W=0) étape
			164-200	R=255, G=0, B+, W=0 proportionnel
			201	Magenta (R=255, G=0, B=255, W=0) étape
			202-238	R-, G=0, B=255, W=0 proportionnel
			239	Bleu (R=0, G=0, B=255, L=0) étape
			240-247	Fondu de couleur, rapide à lent
			248-255	Saut de couleur, rapide à lent
254 135 CTC			000	Aucune fonction

255CH	144CH	Fonction Valeur Paramètres Type de			contrôle
				001-255	Température de couleur depuis « mode émission » à 2700 K
	136 LED Macro			000 - 015	Aucune fonction
			016-017	Macro 1 étape
			018-019	Macro 2 étape
			020-021	Macro 3 étape
			022-097	......
			098-099	Macro 42 étape
			100-101	Macro 43 étape
			102-103	Macro 44 étape
			104-135	Macro 45 (macro principale) étape
			136-137	Macro 46 étape
			138-139	Macro 47 étape
			140-141	Macro 48 étape
			142-217	......
			218-219	Macro 87 étape
			220-221	Macro 88 étape
			222 - 223	Macro 89 étape
			224 - 255	Macro 90 (macro principale) étape
	137 Vitesse macros LED			000 - 127	De rapide à lent proportionnel
			128	Arrét
			129 - 255	De la lenteur à la rapidité proportionnel
	138	Délaux macros LED		000 - 255	De rapide à lent
	139	Cellule stroboscopique/Macro anneau		000 - 015	Aucune fonction
				016-017	Macro 1 étape
				018-019	Macro 2 étape
				020-021	Macro 3 étape
				022-099	......
				100-101	Macro 43 étape
				102-103	Macro 44 étape
				104-105	Macro 45 étape
				106-135	Macro 46 (macro principale) étape
				136-137	Macro 47 étape
				138-139	Macro 48 étape
				140-141	Macro 49 étape
				142-219	......
				220-221	Macro 89 étape
				222 - 223	Macro 90 étape
				224-225	Macro 91 étape
				226-255	Macro 92 (macro principale) étape
	140	Cellule stroboscopique/Vitesse macro anneau		000 - 127	De rapide à lent proportionnel
				128	Arrét
				129 - 255	De la lenteur à la rapidité proportionnel
	141	Cellule stroboscopique/		000 - 255	De rapide à lent proportionnel
255CH	144CH	Fonction Valeur Paramètres Type de			contrôle
		Décai macro anneau
	142	Arrière-plan Couleur	000	Aucune fonction
			001-002	Blanc 2700 K (R=255, G=175, B=0, W=50)	étape
			003-004	Blanc 3200 K (R=243, G=211, B=0, W=55)	étape
			005-006	Blanc 4000 K (R=177, G=177, B=0, W=100)	étape
			007-008	Blanc 4200 K (R=251, G=255, B=8, W=145)	étape
			009-010	Blanc 5600 K (R=109, G=146, B=0, W=210)	étape
			011-012	Blanc 6500 K (R=106, G=157, B=12, W=211)	étape
			013-014	Blanc 7500 K (R=66, G=127, B=11, W=255)	étape
			015	Bleu (R=0, G=0, B=255, L=0) étape
			016-048	R=0, G+, B=255, W=0 proportionnel
			049	Cyan (R=0, G=255, B=255, W=0) étape
			050-086	R=0, G=255, B-, W=0 proportionnel
			087	Vert (R=0, G=255, B=0, W=0) étape
			088-124	R+, G=255, B=0, W=0 proportionnel
			125	Jaune (R=255, G=255, B=0, W=0) étape
			126-162	R=255, G-, B=0, W=0 proportionnel
			163	Rouge (R=255, G=0, B=0, W=0) étape
			164-200	R=255, G=0, B+, W=0 proportionnel
			201	Magenta (R=255, G=0, B=255, W=0) étape
			202-238	R-, G=0, B=255, W=0 proportionnel
			239	Bleu (R=0, G=0, B=255, L=0) étape
			240-247	Fondu de couleur, rapide à lent proportionnel
			248-255	Saut de couleur, rapide à lent proportionnel
	143	Arrière-plan Variateur couleur	000 - 255	De faisible à forté intensité (0 - 100 %) proportionnel
255 144 Contrôle			000-014	Aucune fonction
			015-019	Inversion de l'inclinaison	étape
			020-024	Inclinaison normale	étape
			025-034	Réserve
			035-039	BO PT ARRÊT	étape
			040-044	BO PT MARCHE	étape
			045-049	Fusion canaux ARRÊT	étape
			050-054	Fusion canaux MARCHE	étape
			055-059	Mode réinitialisation zoom (théâtre) ARRÊT	étape
			060-064	Mode réinitialisation zoom (théâtre) MARCHE	étape
			065-074	Réserve
255CH	144CH	Fonction Valeur Paramètres Type de			contrôle
			075-079	Couleur prédéfinie HTP ARRÊT étape
			080-084	Couleur prédéfinie HTP MARCHE étape
			085-104	Réserve
			105-109	DMX Fail : Tenir étape
			110-114	DMX Fail : Arrêt étape
			115-119	Mode de gradation RAPIDE étape
			120-124	Mode de gradation DOUX étape
			125-126	Ordre cellules normal étape
			127-129	Ordre cellules inversé étape
			130-134	Dimmer Linear étape
			135-139	Dimmer Square étape
			140-144	Variateur Inv-Square étape
			145-149	Courbe en S du gradateur étape
			150-154	PWM 600 Hz étape
			155-159	PWM 1200 Hz	étape
			160-164	PWM 2000 Hz	étape
			165-169	PWM 4000 Hz	étape
			170-174	PWM 6000 Hz	étape
			175-179	PWM 15000 Hz	étape
			180-199	Réserve
			200-204	Réinitialiser l'inclinaison	étape
			205-219	Réserve
			220-224	Réinitialiser zoom	étape
			225-234	Réserve
			235-239	Réinitialiser tout étape
			240-244	Mode complet étape
			245-249	Mode blanc	étape
			250-255	Réserve

6.8.2. 29 Canaux, 56 canaux, 37 + 160 canaux

Figure 19 TILT HEAD ORDER

Figure 20 STROBE LED ORDER

Remarque :

L'ordre des têtes inclinables dépend de l'ordre des cellules (1-10 / 10-1) définis dans le menu Réglages (veuillez consulter 6.7.2. Menu Réglages à la page 41).

Les couleurs utilisées dépendent du mode de mélange C (RGBW / CMY

29CH	56CH	37+160CH	Fonction Valeur Paramètres Type de contrôle
1 1 1			Inclinaison 1	000 – 255	Réglage de inclinaison 0-200°	proportionnel
2 2 2			Précision de inclinaison 1	000 – 255	Réglage de inclinaison, 16 bits	proportionnel
1 3 3			Inclinaison 2	000 – 255	Réglage de inclinaison 0-200°	proportionnel
2 4 4			Précision de inclinaison 2	000 – 255	Réglage de inclinaison, 16 bits	proportionnel
1 5 5			Inclinaison 3	000 – 255	Réglage de inclinaison 0-200°	proportionnel
2 6 6			Précision de inclinaison 3	000 – 255	Réglage de inclinaison, 16 bits	proportionnel
1 7 7			Inclinaison 4	000 – 255	Réglage de inclinaison 0-200°	proportionnel
2 8 8			Précision de inclinaison 4	000 – 255	Réglage de inclinaison, 16 bits	proportionnel
1 9 9			Inclinaison 5	000 – 255	Réglage de inclinaison 0-200°	proportionnel

29CH 56CH 37+160CH Fonction Valeur Paramètres Type de contrôle
2 10 10		Précision de inclinaison 5	000 - 255	Réglage de inclinaison, 16 bits
1 11 11		Inclinaison 6	000 - 255	Réglage de inclinaison 0-200°
2 12 12		Précision de inclinaison 6	000 - 255	Réglage de inclinaison, 16 bits
1 13 13		Inclinaison 7	000 - 255	Réglage de inclinaison 0-200°
2 14 14		Précision de inclinaison 7	000 - 255	Réglage de inclinaison, 16 bits
2 16 16		Inclinaison 8	000 - 255	Réglage de inclinaison 0-200°
1 17 17		Précision de inclinaison 8	000 - 255	Réglage de inclinaison, 16 bits
1 15 15		Inclinaison 9	000 - 255	Réglage de inclinaison 0-200°
2 18 18		Précision de inclinaison 9	000 - 255	Réglage de inclinaison, 16 bits
1 18 19		Inclinaison 10	000 - 255	Réglage de inclinaison 0-200°
2 20 20		Précision de inclinaison 10	000 - 255	Réglage de inclinaison, 16 bits
3 21 21		Vitesse Panoramaque/Inclinaison	000 - 255	De rapide à lent proportionnel
4 22 22 Macro d'inclinaison			000-004	Aucune fonction
			005-009	Macro d'inclinaison 1 étape
			010-014	Macro d'inclinaison 2 étape
			015-249	...
			250-254	Macro d'inclinaison 50 étape
			255	Macro d'inclinaison 51 étape
5 23 CTC			000	Aucune fonction
			001-255	Température de couleur 19 000 K à 2 700 K
6 24 LED CTC			000	Aucune fonction
			001-255	Température de couleur 19 000 K à 2 700 K
7 25 Couleur			000	Aucune fonction
			001-002	Blanc 2700 K (R=255, G=175, B=0, W=50)
			003-004	Blanc 3200 K (R=243, G=211, B=0, W=55)
			005-006	Blanc 4000 K (R=177, G=177, B=0, W=100)
			007-008	Blanc 4200 K (R=251, G=255, B=8, W=145)
			009-010	Blanc 5600 K (R=109, G=146, B=0, W=210)
			011-012	Blanc 6500 K (R=106, G=157, B=12, W=211)

29CH 56CH 37+160CH Fonction Valeur Paramètres Type de contrôle
			013-014 Blanc 7500 K (R=66, G=127, B=11, W=255) étape
			015 Bleu (R=0, G=0, B=255, L=0) étape
			016-048 R=0, G+, B=255, W=0 proportionnel
			049 Cyan (R=0, G=255, B=255, W=0) étape
			050-086 R=0, G=255, B-, W=0 proportionnel
			087 Vert (R=0, G=255, B=0, W=0) étape
			088-124 R+, G=255, B=0, W=0 proportionnel
			125 Jaune (R=255, G=255, B=0, W=0) étape
			126-162 R=255, G-, B=0, W=0 proportionnel
			163 Rouge (R=255, G=0, B=0, W=0) étape
			164-200 R=255, G=0, B+, W=0 proportionnel
			201 Magenta (R=255, G=0, B=255, W=0) étape
			202-238 R-, G=0, B=255, W=0 proportionnel
			239 Bleu (R=0, G=0, B=255, L=0) étape
			240-247 Fondu de couleur, rapide à lent étape
			248-255 Saut de couleur, rapide à lent étape
8 26 Motif			000 Aucune fonction
			001 Motif 1 étape
			002 Motif 2 étape
			003 Motif 3 étape
			004-252 ...
			253 Motif 253 étape
			254 Motif 254 étape
			255 Motif 255 étape
9 27		Cellule stroboscopique/Motif annexe	000 Aucune fonction
			001 Motif 1 étape
			002 Motif 2 étape
			003 Motif 3 étape
			004-252 ...
			253 Motif 253 étape
			254 Motif 254étape
			255 Motif 255 étape
10 28 LED Macro			000-015 Aucune fonction
			016-017 Macro 1 étape
			018-019 Macro 2 étape
			020-021 Macro 3 étape
			022-097 ...
			098-099 Macro 42 étape
			100-101 Macro 43 étape

29CH	56CH	37+160CH	Fonction Valeur Paramètres Type de contrôle
				102-103	Macro 44 étape
				104-135	Macro 45 (macro principale)	étape
				136-137	Macro 46 étape
				138-139	Macro 47 étape
				140-141	Macro 48 étape
				142-217	...
				218-219	Macro 87 étape
				220-221	Macro 88 étape
				222 – 223	Macro 89 étape
				224 – 255	Macro 90 (macro principale)	étape
11 29 Vitesse macros LED				000 – 127	De rapide à lent proportionnel
				128	Arrêt
				129 – 255	De la lenteur à la rapidité proportionnel
12 30			Délai macros LED	000 – 255	De rapide à lent
13 31			Cellule stroboscopique/Macro anneau	000 – 015	Aucune fonction
				016-017	Macro 1 étape
				018-019	Macro 2 étape
				020-021	Macro 3 étape
				022-099	...
				100-101	Macro 43 étape
				102-103	Macro 44 étape
				104-105	Macro 45 étape
				106-135	Macro 46 (macro principale)	étape
				136-137	Macro 47 étape
				138-139	Macro 48 étape
				140-141	Macro 49 étape
				142-219	...
				220-221	Macro 89 étape
				222 – 223	Macro 90 étape
				224-225	Macro 91 étape
				226-255	Macro 92 (macro principale)	étape
14 32			Cellule stroboscopique/Vitesse macro anneau	000 – 127	De rapide à lent proportionnel
				128	Arrêt
				129 – 255	De la lenteur à la rapidité proportionnel
15 33			Cellule stroboscopique/Délai macro anneau	000 – 255	De rapide à lent proportionnel
16 34 Couleur d'arrête-plan				000	Aucune fonction
				001-002	Blanc 2700 K (R=255, G=175, B=0, W=50)	étape
				003-004	Blanc 3200 K (R=243, G=211, B=0, W=55)	étape
				005-006	Blanc 4000 K (R=177, G=177, B=0, W=100)	étape

29CH	56CH	37+160CH	Fonction Valeur Paramètres Type de contrôle
				007-008	Blanc 4200 K (R=251, G=255, B=8, W=145) étape
				009-010	Blanc 5600 K (R=109, G=146, B=0, W=210) étape
				011-012	Blanc 6500 K (R=106, G=157, B=12, W=211) étape
				013-014	Blanc 7500 K (R=66, G=127, B=11, W=255) étape
				015	Bleu (R=0, G=0, B=255, L=0) étape
				016-048	R=0, G+, B=255, W=0 proportionnel
				049	Cyan (R=0, G=255, B=255, W=0) étape
				050-086	R=0, G=255, B-, W=0 proportionnel
				087	Vert (R=0, G=255, B=0, W=0) étape
				088-124	R+, G=255, B=0, W=0 proportionnel
				125	Jaune (R=255, G=255, B=0, W=0) étape
				126-162	R=255, G-, B=0, W=0 proportionnel
				163	Rouge (R=255, G=0, B=0, W=0) étape
				164-200	R=255, G=0, B+, W=0 proportionnel
				201	Magenta (R=255, G=0, B=255, W=0) étape
				202-238	R-, G=0, B=255, W=0 proportionnel
				239	Bleu (R=0, G=0, B=255, L=0) étape
				240-247	Fondu de couleur, rapide à lent
				248-255	Saut de couleur, rapide à lent
17 35			Arrière-plan Variateur couleur	000 - 255	De faible à forte intensité (0 - 100 %) proportionnel
18 36 23			Variateur principal	000 - 255	De faible à forte intensité (0 - 100 %) proportionnel
19 37 24			Variateur principal anneau	000 - 255	De faible à forte intensité (0 - 100 %) proportionnel
20 38	25 Stroboscope			000 - 003	Arrêt
				004-006	Sur étape
				007-066	Stroboscope synchronisé, de basse à haute fréquence
				067-127	Impulsion stroboscopique, de basse à haute fréquence
				128 - 188	Extinction rapiède allumage lent, de basse à haute fréquence
				189-249	Stroboscope aléatoire, de basse à haute fréquence
				250 - 255	Sur étape
21 39 26 Cellule stroboscopique				000 - 003	Arrêt

29CH	56CH	37+160CH	Fonction Valeur Paramètres Type de contrôle
				004-006	Sur étape
				007-066	Stroboscope synchronisé, de basse à haute fréquence	proportionnel
				067-127	Impulsion stroboscopique, de basse à haute fréquence	proportionnel
				128 - 188	Extinction rapide allumage lent, de basse à haute fréquence	proportionnel
				189-249	Stroboscope aléatoire, de basse à haute fréquence	proportionnel
				250 - 255	Sur étape
22 40 27			Zoom1	000 - 255	Grand à petit proportionnel
22 41 28			Zoom2	000 - 255	Grand à petit proportionnel
22 42 29			Zoom3	000 - 255	Grand à petit proportionnel
22 43 30			Zoom4	000 - 255	Grand à petit proportionnel
22 44 31			Zoom5	000 - 255	Grand à petit proportionnel
22 45 32			Zoom6	000 - 255	Grand à petit proportionnel
22 46 33			Zoom7	000 - 255	Grand à petit proportionnel
22 47 34			Zoom8	000 - 255	Grand à petit proportionnel
22 48 35			Zoom9	000 - 255	Grand à petit proportionnel
22 49 36			Zoom10	000 - 255	Grand à petit proportionnel
23 50 37 Contrôle				000-014	Aucune fonction
				015-019	Inversion de l'inclinaison étape
				020-024	Inclinaison normale étape
				025-034	Réserve
				035-039	BO PT ARRÊT étape
				040-044	BO PT MARCHÉ étape
				045-049	Fusion canaux ARRÊT étape
				050-054	Fusion canaux MARCHÉ étape
				055-059	Mode réinitialisation zoom théâtre ARRÊT	étape
				060-064	Mode réinitialisation zoom théâtre MARCHE	étape
				065-074	Réserve
				075-079	Couleur prédéfinie HTP ARRÊT	étape
				080-084	Couleur prédéfinie HTP MARCHE	étape
				085-104	Réserve
				105-109	DMX Fail : Tenir étape
				110-114	DMX Fail : Arrêt	étape
				115-119	Mode de gradation RAPIDE	étape
				120-124	Mode de gradation DOUX	étape
				125-126	Ordre cellules normal	étape
				127-129	Ordre cellules inversé	étape
				130-134	Dimmer Linear étape
				135-139	Dimmer Square étape
				140-144	Variateur Inv-Square étape
				145-149	Courbe en S du gradateur étape
				150-154	PWM 600 Hz étape
				155-159	PWM 1200 Hz étape
				160-164	PWM 2000 Hz étape
				165-169	PWM 4000 Hz étape
				170-174	PWM 6000 Hz étape
				175-179	PWM 15000 Hz étape
				180-199	Réservé
				200-204	Réinitialiser l'inclinaison étape
				205-219	Réservé
				220-224	Réinitialiser zoom étape
				225-234	Réservé
				235-239	Réinitialiser tout étape
				240-244	Mode complet étape
				245-249	Mode blanc étape
				250-255	Réservé
24 51			R (C) Principal	000-255	De faible à force intensité (0 - 100 %)	proportionnel
25 52			G (M) Principal	000-255	De faible à force intensité (0 - 100 %)	proportionnel
26 53			B (Y) Principal	000-255	De faible à force intensité (0 - 100 %)	proportionnel
27 54			W Principal	000-255	De faible à force intensité (0 - 100 %)	proportionnel
28 55			Variateur principal CW	000-255	De faible à force intensité (0 - 100 %)	proportionnel
29 56			Variateur principal WW	000-255	De faible à force intensité (0 - 100 %)	proportionnel
		1	R (C) LED 1	000-255	De faible à force intensité (0 - 100 %)	Art-Net
		2	G (M) LED 1	000-255	De faible à force intensité (0 - 100 %)	Art-Net
		3	B (Y) LED 1	000-255	De faible à force intensité (0 - 100 %)	Art-Net
		4	W LED 1	000-255	De faible à force intensité (0 - 100 %)	Art-Net
		5	R (C) LED 2	000-255	De faible à force intensité (0 - 100 %)	Art-Net
		6	G (M) LED 2	000-255	De faible à force intensité (0 - 100 %)	Art-Net
		7	B (Y) LED 2	000-255	De faible à force intensité (0 - 100 %)	Art-Net
		8	W LED 2	000-255	De faible à force intensité (0 - 100 %)	Art-Net
		…	…	…	…	Art-Net
29CH 56CH 37+160CH Fonction Valeur Paramètres Type de contrôle
		37	R (C) LED 10			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		38	G (M)LED 10			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		39	B (Y) LED 10			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		40	W LED 10			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		41	Point CW 1			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		42	Point WW 1			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		43	Point CW 2			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		44	Point WW 2			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		45	Point CW 3			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		46	Point WW 3			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		47	Point CW 4			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		48	Point WW 4			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		49	Point CW 5			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		50	Point WW 5			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		51	Point CW 6			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		52	Point WW 6			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		53	Point CW 7			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		54	Point WW 7			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		55	Point CW 8			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		56	Point WW 8			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		57	Point CW 9			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		58	Point WW 9			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		...	...			... Art-Net
		149	Point CW 55			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		150	Point WW 55			000 - 255 De faible à force intensité (0 - 100%) Art-Net
		151	Point CW 56			000 - 255 De faible à force intensité (0 - 100%) Art-Net
29CH	56CH	37+160CH	Fonction Valeur Paramètres Type de contrôle
		152	Point WW 56	000 – 255	De faible à force intensité (0 - 100 %)	Art-Net
		153	Point CW 57	000 – 255	De faible à force intensité (0 - 100 %)	Art-Net
		154	Point WW 57	000 – 255	De faible à force intensité (0 - 100 %)	Art-Net
		155	Point CW 58	000 – 255	De faible à force intensité (0 - 100 %)	Art-Net
		156	Point WW 58	000 – 255	De faible à force intensité (0 - 100 %)	Art-Net
		157	Point CW 59	000 – 255	De faible à force intensité (0 - 100 %)	Art-Net
		158	Point WW 59	000 – 255	De faible à force intensité (0 - 100 %)	Art-Net
		159	Point CW 60	000 – 255	De faible à force intensité (0 - 100 %)	Art-Net
		160	Point WW 60	000 – 255	De faible à force intensité (0 - 100 %)	Art-Net

6.9. Informations sur le RDM

Cet appareil prend en charge le RDM (veuillez consulter 6.9.2. PID (Parameter IDs) RDM pris en charge).

6.9.1. Détails RDM

• Identifiant du transpondeur :

29B4:107XXXXX

• Identifiant du fabricant :

Infinity (Highlite International B. V.)

• Étiquette du fabricant :

Infinity

• Description du modèle :

Furion FX402 Bar

• Modèle ID :

263 (107 hexadecimal)

• Étiquette de l'appareil : FURION FX402 BAR

Remarque:

L'identifiant d'un transpondeur RDM se compose de 3 parties :

1ère partie - 4 chiffres - Identifiant du fabricant 2ème partie - 3 chiffres - Identifiant du modèle 3ème partie - 5 chiffres - Identifiant unique

Les identifiants des transpondeurs RDM de tous les produits de Highlite International commencent par les mêmes 4 chiffres. Les 7 premiers chiffres de l'identifiant du transpondeur RDM sont les mêmes pour chaque modèle. Les 5 derniers chiffres sont différents pour chaque appareil.

6.9.2. PID (parameter ids) RDM pris en charge

ID du paramètre RDM Valeur Obligatoire OBTENUE CONFIGURER
SUPPORTED_PARAMETER	0x0050 *
PARAMETER DESCRIPTION	0x0051 *
DEVICE_MODELDESCRIPTION	0x0080 *
MANUFACTURER_label	0x0081 *
DEVICE.Label	0x0082 *
FACTORY_DEFAULTS	0x0090 *
DMX_PERSONALITY	0x00E0 *
DMX.PersonNELITYDESCRIPTION	0x00E1 *
DMX_START_ADDRESS	0x00F0	***
SENSORDEFINITION	0x0200 *
SENSOR_VALUE	0x0201 *
COURBE	0x0343 *
CURVEDESCRIPTION	0x0344 *
MODULATION FREQUENCY	0x0347 *
MODULATION FREQUENCY DESCRIPTION	0x0348 *
DEVICE_HOURS	0x0400 *
LAMP_HOURS	0x0401 *
DISPLAY_INVERT	0x0500 *
TILT_INVERT	0x0601 *
RESET_DEVICE	0x1001			*

6.9.3. PID RDM pris en charge (ID de paramètres spécifiques au fabricant)

ID de paramètre RDM spécifique au fabricant Valeur Obligatoire OBTENU CONFIGURER
CALIB_LED1_B	0x8015
CALIB_LED1_G	0x8014
CALIB_LED1_R	0x8013
CALIB_LED10_B	0x8030
CALIB_LED10_G	0x802F
CALIB_LED10_R	0x802E
CALIB_LED2_B	0x8018
CALIB_LED2_G	0x8017
CALIB_LED2_R	0x8016
CALIB_LED3_B	0x801B
CALIB_LED3_G	0x801A
CALIB_LED3_R	0x8019
CALIB_LED4_B	0x801E
CALIB_LED4_G	0x801D
CALIB_LED4_R	0x801C
CALIB_LED5_B	0x8021
CALIB_LED5_G	0x8020
CALIB_LED5_R	0x801F
CALIB_LED6_B	0x8024
CALIB_LED6_G	0x8023
CALIB_LED6_R	0x8022
CALIB_LED7_B	0x8027
CALIB_LED7_G	0x8026
CALIB_LED7_R	0x8025
CALIB_LED8_B	0x802A
CALIB_LED8_G	0x8029
CALIB_LED8_R	0x8028
CALIB_LED9_B	0x802D
CALIB_LED9_G	0x802C
CALIB_LED9_R	0x802B
CALIBRATED Whites 0-ON1-OFF2-Cu	0x8001
CALIBRATED WHITE B	0x800A
CALIBRATED WHITE G	0x8009
CALIBRATED WHITE R	0x8008
CALIBRATED WHITE W	0x800B
DIMMER SPEED 0-Smooth1-Fast	0x8005
ZOOM_INVERT_0-NO1-YES	0x8006

7. Dépannage

Ce guide de dépannage contient des solutions à des problèmes qui peuvent être réalisés par une personne quelconque. L'appareil ne contient pas de pièces réparables par l'utilisateur.

Toute modification non autorisée de l'appareil entraînera l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dommages matériels.

Confiez les réparations à des personnes formées ou qualifiées. Contactez notre distributeur Highlite International au cas où la solution ne serait pas décrite dans le tableau.

Problème Cause(s) probable(s) Solution

L'appareil ne fonctionne pas du tout	L'appareil n'est pas alimenté	Assurez-vous que l'appareil est connecté à l'alimentation électrique et que les câbles sont branchés
	Le fusible principal est grillé	Remplacer le fusible (veuillez consulter 8.3.1. Remplacement du fusible à la page 79)
L'appareil réagit de manière erratique	Les régliages d'usine de l'appareil ont été modifiés	Restaurez les paramètres d'usine de l'appareil (veuillez consulter 6.7.2.9. Fonction de réinitialisation à la page 48)
L'appareil ne répond pas au contrôle DMX	Le contrôleur n'est pas connecté	Connectez le contrôleur
	Le signal est inversé. La SORTIE DMX du contrôleur 5 broches ne correspond pas à l'ENTRÉE DMX de l'appareil	Installez un cable inverseur de phase entre le contrôleur et l'appareil
	Le contrôleur est défectueux • Essayez d'utiliser un autre contrôleur
L'appareil répond de manière erratique au contrôle DMX	Les connexions sont défectueuses	Examinez les connexions et les câbles. Corriger les connexions défectueuses. RépAREZ ou remplacez les câbles endommagés
	La liaison de données n'est pas terminée par une fiche de terminaison de 120 Ω	Insérez un terminateur dans le connecteur de SORTIE DMX du dernier apparéil de la liaison
	Adressage incorrect	Assurez-vous que les paramètres de l'adresse sont corrects
	Dans le cas d'une configuration importante plusieurs apparéils, l'un des apparéils est défectueux et perturbe la transmission des données sur la liaison	Pour trouver l'appareil défectueux, débranchez tour à tour chaque apparéil et vérifie à l'état de la liaison de données. Répétez cette procédure jusqu'à ce que le fonctionnement normal soit rétabli
Pas de luzière ou les LED s'éteignent par intermittence	Les LED sont endommagées	Déconnectez l'appareil et contactez votre revendeur Highlite International
	Les paramètres de puissance d'entrée de l'appareil ne correspondant pas à la tension et à la fréquence du courant alternatif local	Déconnectez l'appareil. Assurez-vous que le courant, la tension et la fréquence locaux correspondant à la tension, au courant et à la fréquence d'entrée spécifiés sur l'étiquette d'information de l'appareil

7.1. Messages d'erreur

Si l'un des messages d'erreur ci-dessous apparaît sur l'écran d'information, cessez d'utiliser l'appareil et contactez votre revendeur local.

Pour plus d'informations, reportez-vous à la section Info d'erreur (veuillez consulter 6.7.4.3. Informations sur les erreurs à la page 54).

Code d'erreur Description de l'erreur
DFAN1 Erreur ventilateur
DFAN2 Erreur ventilateur
LED1 HOT La température de la LED de la tête inclinable 1 est trop élevée
LED2 HOT La température de la LED de la tête inclinable 2 est trop élevée
LED3 HOT La température de la LED de la tête inclinable 3 est trop élevée
LED4 HOT La température de la LED de la tête inclinable 4 est trop élevée
LED5 HOT La température de la LED de la tête inclinable 5 est trop élevée
LED6 HOT La température de la LED de la tête inclinable 6 est trop élevée
LED7 HOT La température de la LED de la tête inclinable 7 est trop élevée
LED8 HOT La température de la LED de la tête inclinable 8 est trop élevée
LED9 HOT La température de la LED de la tête inclinable 9 est trop élevée
LED10 HOT La température de la LED de la tête inclinable 10 est trop élevée
Thermitance1 ouverte Thermitance1 connexion ouverte
Thermitance2 ouverte Thermitance2 connexion ouverte
Thermitance3 ouverte Thermitance3 connexion ouverte
Thermitance4 ouverte Thermitance4 connexion ouverte
Thermitance5 ouverte Thermitance5 connexion ouverte
Thermitance6 ouverte Thermitance6 connexion ouverte
Thermitance7 ouverte Thermitance7 connexion ouverte
Thermitance8 ouverte Thermitance8 connexion ouverte
Thermitance9 ouverte Thermitance9 connexion ouverte
Thermitance10 ouverte Thermitance10 connexion ouverte
Thermitance1 court Thermitance1 court-circuit
Thermitance2 court Thermitance2 court-circuit
Thermitance3 court Thermitance3 court-circuit
Thermitance4 court Thermitance4 court-circuit
Thermitance5 court Thermitance5 court-circuit
Thermitance6 court Thermitance6 court-circuit
Thermitance7 court Thermitance7 court-circuit
Thermitance8 court Thermitance8 court-circuit
Thermitance9 court Thermitance9 court-circuit
Thermitance10 court Thermitance10 court-circuit
Y_op1 Erreur de tête inclinable 1
Y_op2 Erreur de tête inclinable 2
Y_op3 Erreur de tête inclinable 3
Y_op4 Erreur de tête inclinable 4
Y_op5 Erreur de tête inclinable 5
Y_op6 Erreur de tête inclinable 6
Y_op7 Erreur de tête inclinable 7

Y_op8 Erreur de tête inclinable 8 Y_op9 Erreur de tête inclinable 9 Y_op10 Erreur de tête inclinable 10

8.1. Consignes de sécurité pour la maintenance

DANGER Décharge électrique due à une tension dangereuse à l'intérieur de l'appareil

Débranche l'alimentation électrique avant de procéder à l'entretien ou au nettoyage.

8.2. Maintenance préventive

Attention. Avant chaque utilisation, examinez visuellement l'appareil pour déceler d'éventuels défauts.

Assurez-vous que :

Toutes les vis utilisées pour l'installation de l'appareil ou de ses pièces sont bien serrées et ne sont pas oxydées. - Les dispositifs de sécurité ne sont pas endommagés. - Il n'y a pas de déformations sur les boîtiers, les fixations et les points d'installation. La lentille n'est ni fissurée, ni endommagée. - Les câbles d'alimentation ne sont pas endommagés et ne semblent pas fragilisés.

8.2.1. Instructions pour le nettoyage

La lentille extérieure de l'appareil doit être nettoyée régulièrement afin d'optimiser la qualité de l'éclairage. La fréquence du nettoyage dépend des conditions du site où l'appareil est installé. Il sera nécessaire de nettoyer l'appareil plus fréquemment si des machines à fumée ou à brouillard sont utilisées sur le site. En revanche, le nettoyage pourra être réalisé moins fréquemment si l'appareil est installé dans un endroit bien ventilé. Pour déterminer la fréquence de nettoyage requise, examinez régulièrement l'appareil pendant les 100 premières heures de fonctionnement.

Pour nettoyer l'appareil, suivez les étapes ci-dessous :

01) Débranche l'appareil de l'alimentation électrique.01) 02) Laissez l'appareil refroidir pendant au moins 15 minutes.02) 03) Retirez la poussière accumulée sur la surface externe en utilisant de l'air comprimé sec et une brosse03) douce. 04) Nettoyez la lentille avec un chiffon humide. Utilisez une solution détergente douce.04) 05) Séchez soigneusement la lentille avec un chiffon microfibre.05) 06) Nettoyez les connexions (DMX et autres) à l'aide d'un chiffon humide.06)

Attention

• Ne plongez l'appareil dans aucun liquide. N'utilisez pas d'alcool ni de solvants.

Assurez-vous que les connexions sont complètement sèches avant de brancher l'appareil à l'alimentation électrique et à d'autres appareils.

8.3. Entretien correctif

L'appareil ne contient pas de pièces réparables par l'utilisateur. N'ouvre pas l'appareil et n'effectue aucune modification.

Confiez les réparations et l'entretien à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d'informations.

DANGER décharge électrique due à un court-circuit

• Ne court-circuitez pas l'interrupteur thermostatique ou les fusibles.
• Remplacez les fusibles uniquement par des fusibles du même type et de même calibre.

Les surtensions, les courts-circuits ou une alimentation électrique incorrecte peuvent faire griller un fusible. Si le fusible grille, l'appareil cessera de fonctionner. Dans ce cas, suivez les étapes ci-dessous:

01) Débranchez l'appareil de l'alimentation électrique.01) 02) Laissez l'appareil refroidir pendant au moins 15 minutes.02) 03) Desserrez le couvercle du fusible à l'aide d'un tournevis et retirez le porte-fusible.03) 04) Si le fusible est brun ou peu clair, c'est qu'il est grillé. Retirez l'ancien fusible.04) 05) Insérez un nouveau fusible dans le porte-fusible. Assurez-vous que le type et le calibre du fusible de 05) remplacement sont les mêmes que ceux spécifiés sur l'étiquette informative du produit. 06) Replacez le porte-fusible dans l'ouverture et resserrez le couvercle du fusible.06)

8.3.2. Évacuation de l'eau de condensation

L'appareil Furion FX402 Bar est certifiée IP65. L'appareil est résistant aux intempéries. Si l'appareil est exposé à des conditions d'humidité extrêmes, pendant son utilisation, de la condensation peut s'accumuler à l'intérieur de l'appareil. Cela peut également se produire pendant le transport, si l'appareil est exposé à des variations de température extrêmes.

Si de la condensation s'accumule à l'intérieur de l'appareil, suivez les étapes ci-dessous pour la faire disparaître :

01) Débranche l'appareil de l'alimentation électrique.01) 02) Desserrez les 6 vis à l'aide d'un tournevis à tête hexagonale H3 x 100 mm (voir fig. 21).02

Figure 21

03) Retirez le couvercle, voir fig. 22.03)

Figure 22 04) Vérifiez une fois par an le contenu des 2 petits sachets déhydratants en papier. Si le contenu est dur, 04) remplacez le sachet (max. 52 × 150 ~mm ), comme indiqué aux fig. 23, 24 et 25.

Figure 23

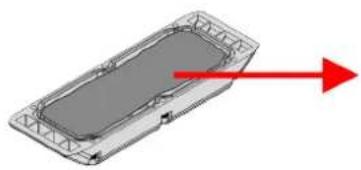

Figure 24 Figure 25

05) Connectez l'appareil à la source de courant. 06) Laissez l'appareil fonctionner avec la LED à pleine puissance pendant 60 minutes. 07) Laissez l'appareil refroidir pendant 30 minutes. 08) Installez le nouveau couvercle en suivant les étapes 2 à 3 dans l'ordre inverse.

9.1. Instructions pour la désinstallation

AVERTISSEMENT Une désinstallation incorrecte peut entraîner des blessures graves et des dommages matériels.

• Laissez l'appareil refroidir avant de le démonter.
• Débranche l'alimentation électrique avant de procéder à la désinstallation. Les de la désinstallation et du démontage de l'appareil, respectez tous les réglementations nationales et spécifiques au site.
• Portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

9.2. Instructions pour le transport

• Si possible, réutilisez l'emballage d'origine pour transporter l'appareil.
• Respectez toujours les instructions de manipulation imprimées sur l'extérieur du carton, comme : « Manipuler avec précaution », « Ce côté vers le haut », « Fragile »

9.3. Stockage

• Nettoyez l'appareil avant de le ranger sur (veuillez consulter 8.2.1. Instructions pour le nettoyage à la page 78).
• Rangez l'appareil dans son emballage d'origine, si possible.

Élimination correcte de ce produit

Déchets d'équipements électriques et électroniques

Ce symbole sur le produit, son emballage ou ses documents, indique que le produit ne doit pas être traité comme un déchet ménager. Débarrassez-vous de ce produit en le déposant dans un point de collecte spécialisé dans le recyclage des équipements électriques et

électroniques. Cela permet d'éviter toute pollution de l'environnement ou d'éventuelles blessures corporelles dues à une élimination incontrôlée des déchets. Pour obtenir des informations plus détaillées sur le recyclage de ce produit, contactez les autorités locales ou le distributeur/agréé.

11. Approbation

Consultez la page de ce produit et procurez-vous une déclaration de conformité sur le site Internet de Highlite International (www.highlite.com).
