iM-2515 - Éclairage INFINITY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lyre motorisée professionnelle (moving head)
Marque et modèle	Infinity iM-2515
Dimensions (L x l x H)	470 x 295 x 580 mm
Poids	22 kg
Alimentation électrique	100-240 V AC, 50/60 Hz
Consommation	510 W (pleine puissance)
Source lumineuse	25 LEDs RGBW 4-en-1 Osram Ostar de 15 W
Puissance lumineuse	11 700 lumens
Température de couleur	19 000 K
Ouverture angulaire	4.5°
Mouvement Pan/Tilt	Pan 540°, Tilt 270°
Modes de contrôle	Autonome, Maître/Esclave, DMX-512, ArtNet
Canaux DMX	23, 123, 100+15
Gradation et stroboscope	0-100 % ; Stroboscope 0-20 Hz
Courbes de dimmer	Linéaire, Carrée, Carrée inversée, Courbe S
Indice de protection IP	IP20
Boîtier	Métal et plastique ignifuge
Connectique	PowerCon, XLR 3/5 broches, RJ45 Ethernet
Affichage	LCD avec capteur de gravité
Accessoires inclus	2 supports de montage, câble d'alimentation, manuel
Température ambiante max.	40 °C
Distance minimale objet éclairé	2 m
Distance minimale surfaces inflammables	0,5 m
Entretien et nettoyage	Nettoyer la lentille avec un nettoyant vitres, les ventilateurs chaque mois

FOIRE AUX QUESTIONS - iM-2515 INFINITY

Comment réinitialiser l'orientation et l'inclinaison ?

Dans le menu Settings, sélectionnez Reset Function. Choisissez Pan/Tilt ou All pour réinitialiser. Confirmez avec YES.

Comment connecter plusieurs Infinity en mode maître/esclave ?

Utilisez des câbles XLR à 3/5 broches pour relier la sortie Out du premier appareil à l'entrée In du suivant. Configurez le premier en mode Master dans le menu Edit Mode. Les esclaves suivront automatiquement.

Quelle est la procédure pour remplacer un fusible ?

Débranchez l'appareil. À l'aide d'un tournevis à tête plate, tournez le couvercle du fusible vers la gauche pour le retirer. Remplacez par un fusible de même type (F10AL/250 V).

Que faire si l'appareil ne répond pas au DMX ?

Vérifiez l'adresse DMX, le câble et la console. Assurez-vous que la console est allumée et que le câble est correctement connecté. Essayez un autre câble ou une autre console.

Comment nettoyer la lentille et les ventilateurs ?

Débranchez l'appareil. Nettoyez la lentille avec un nettoyant vitres et un chiffon doux. Les ventilateurs peuvent être dépoussiérés avec une brosse douce une fois par mois.

Quelle est la durée de vie des LEDs ?

La luminosité des LEDs diminue avec le temps, accélérée par la chaleur. Pour prolonger la durée de vie, utilisez l'appareil à des températures inférieures et évitez une intensité maximale prolongée.

Comment régler l'adresse DMX ?

Dans le menu principal, sélectionnez Adressage DMX. Utilisez les boutons < > et ∧ ∨ pour choisir l'adresse (1-512). Appuyez sur OK pour sauvegarder.

Comment configurer le contrôle ArtNet ?

Activez le mode Art+DMX (100+15) dans Edit Mode. Dans Network Settings, réglez l'IP sur 2.x.x.x ou 10.x.x.x et le masque sur 255.0.0.0. Connectez via câble CAT-5/6.

Quels sont les modes de contrôle disponibles ?

L'Infinity iM-2515 propose quatre modes : Autonome, Maître/Esclave, DMX-512 (23 ou 123 canaux), et DMX-512 + ArtNet (100+15 canaux).

Comment utiliser les programmes intégrés ?

Dans le menu principal, sélectionnez Programmes intégrés. Choisissez un programme (0-16) et confirmez avec YES. Vous pouvez ajuster la vitesse via le canal DMX approprié.

MODE D'EMPLOI iM-2515 INFINITY

Code commande : 41560

Table des matières

Avertissement....3

Consignes de sécurité ....3

Conditions d'utilisation....5

Fixation 5

Branchement à la prise secteur....6

Instructions de renvoi 7

Réclamations....7

Description de l'appareil ....8

Panneau avant 9

Panneau arrière ....10

Installation....10

Réglage et utilisation ....10

Modes de contrôle....11

Une Infinity (autonome)....11

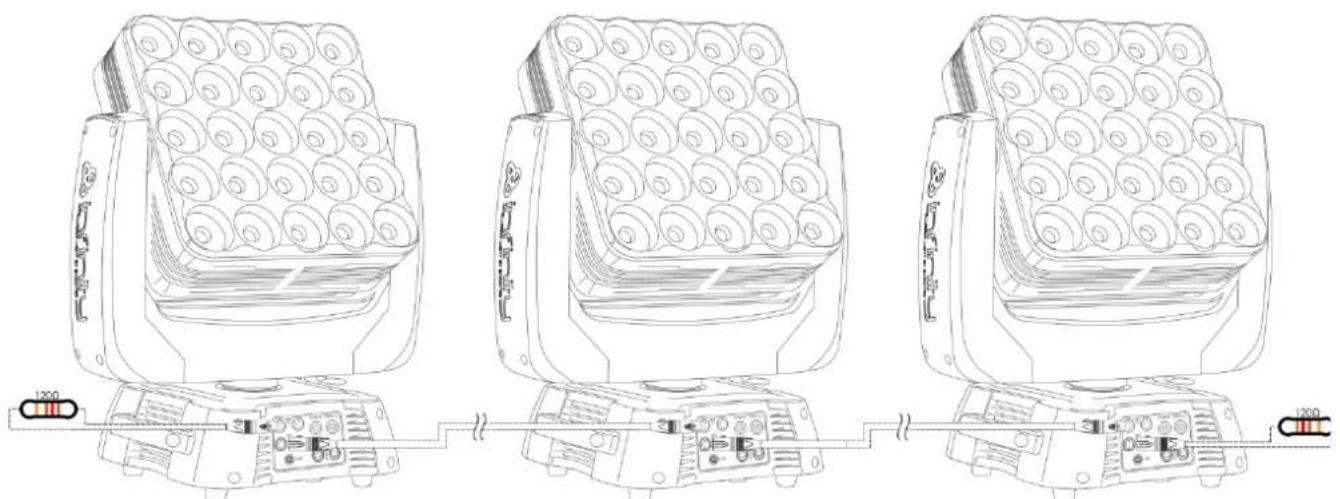

Plusieurs Infinitys (contrôle maître/esclave)....11

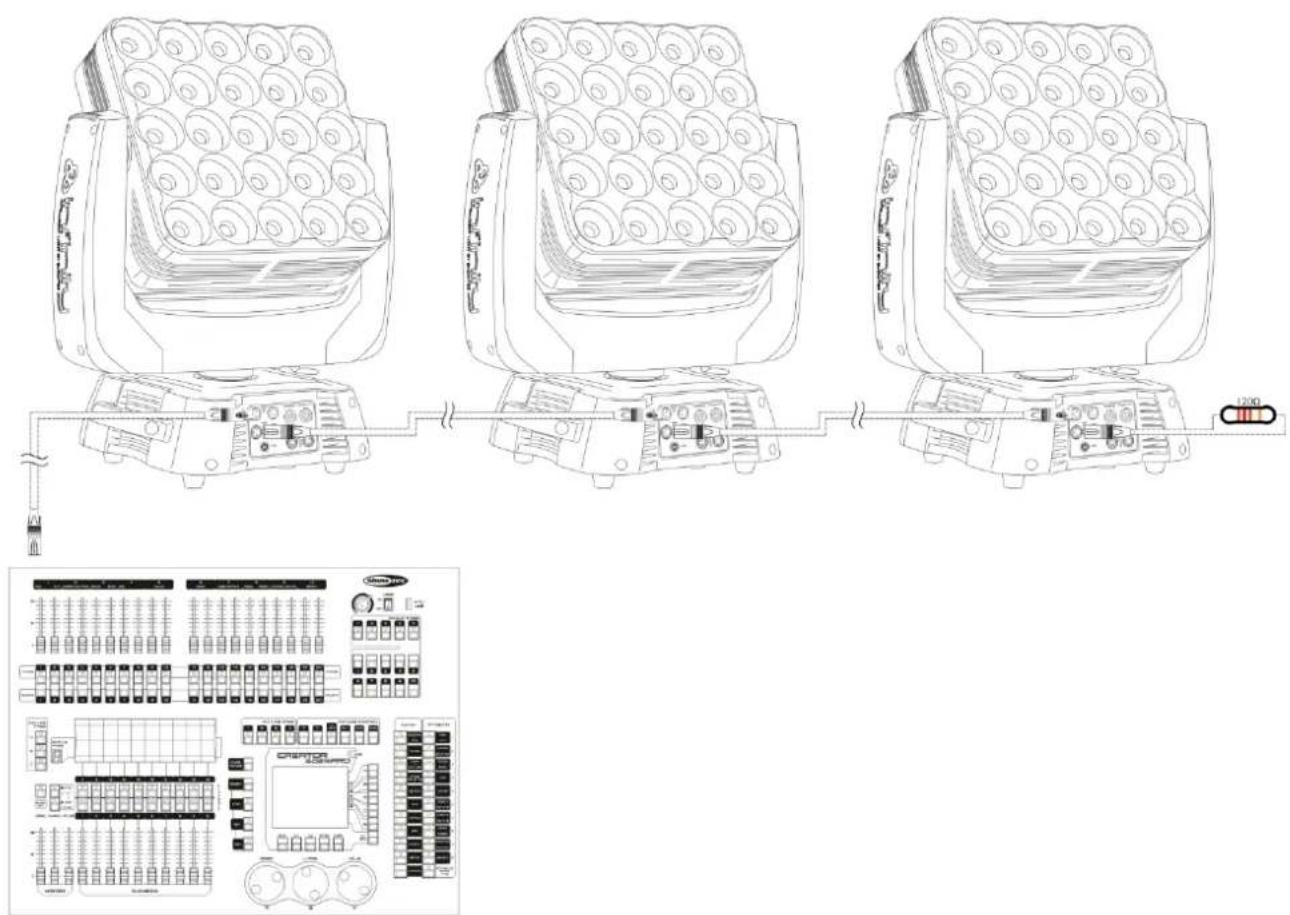

Plusieurs Infinitys (contrôle DMX)....11

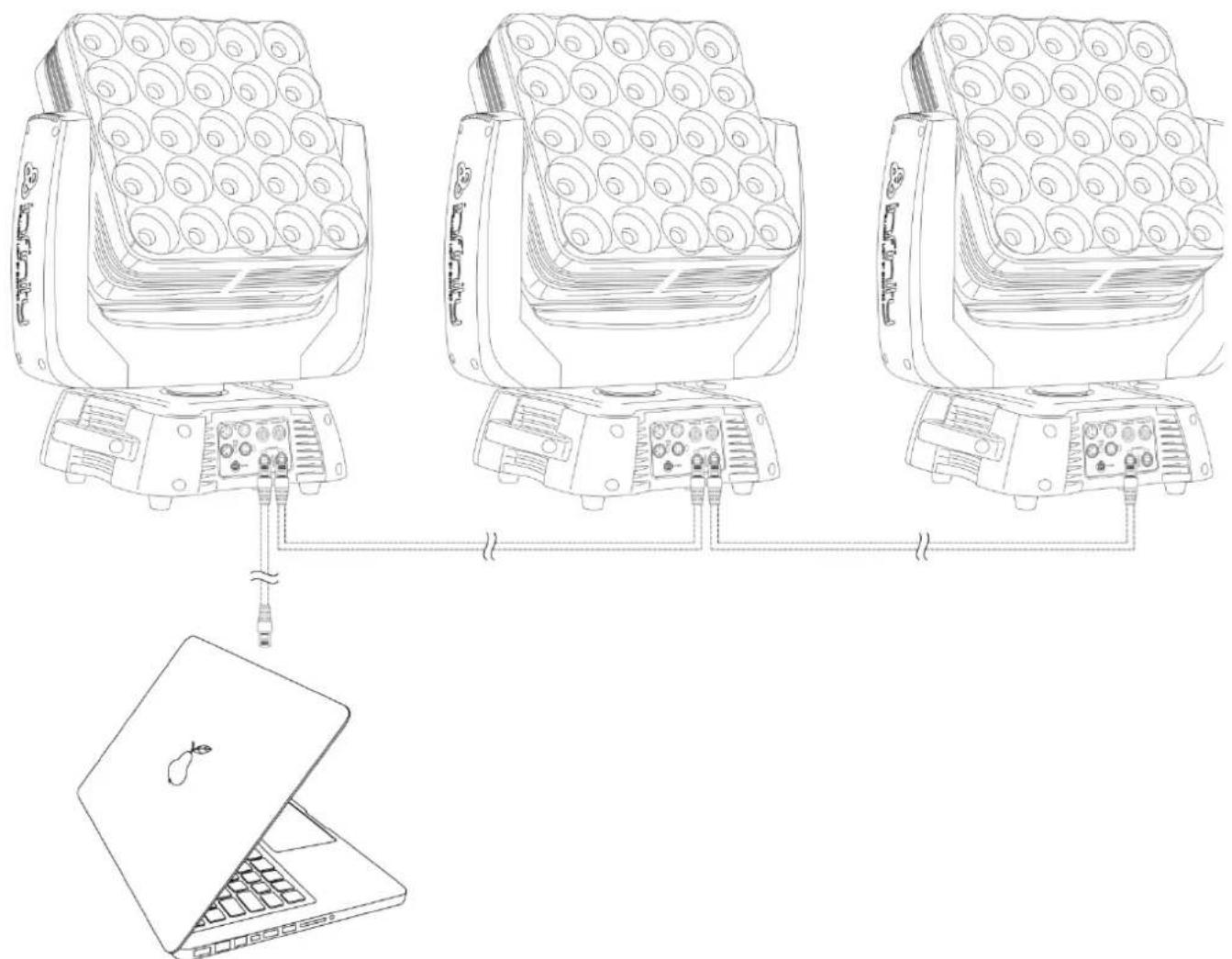

Plusieurs Infinitys (contrôle ArtNet) 13

Câblage de l'appareil....14

Câblage des données....14

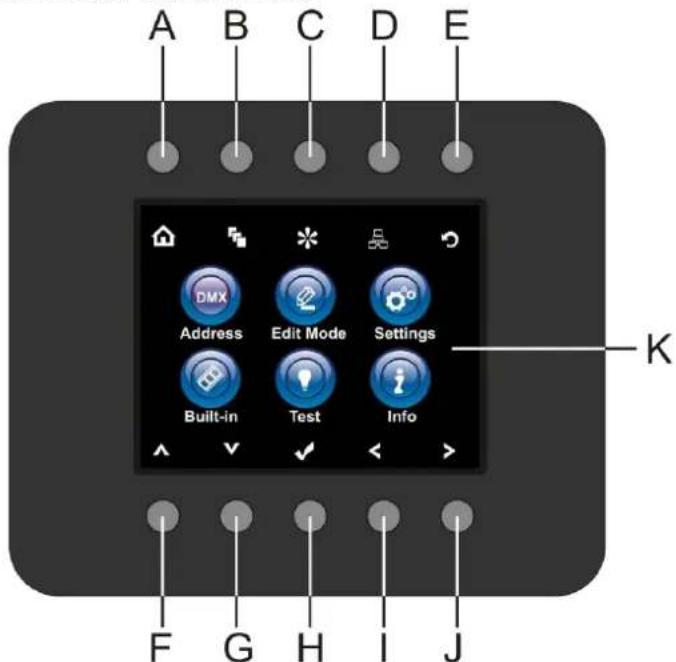

Panneau de contrôle....15

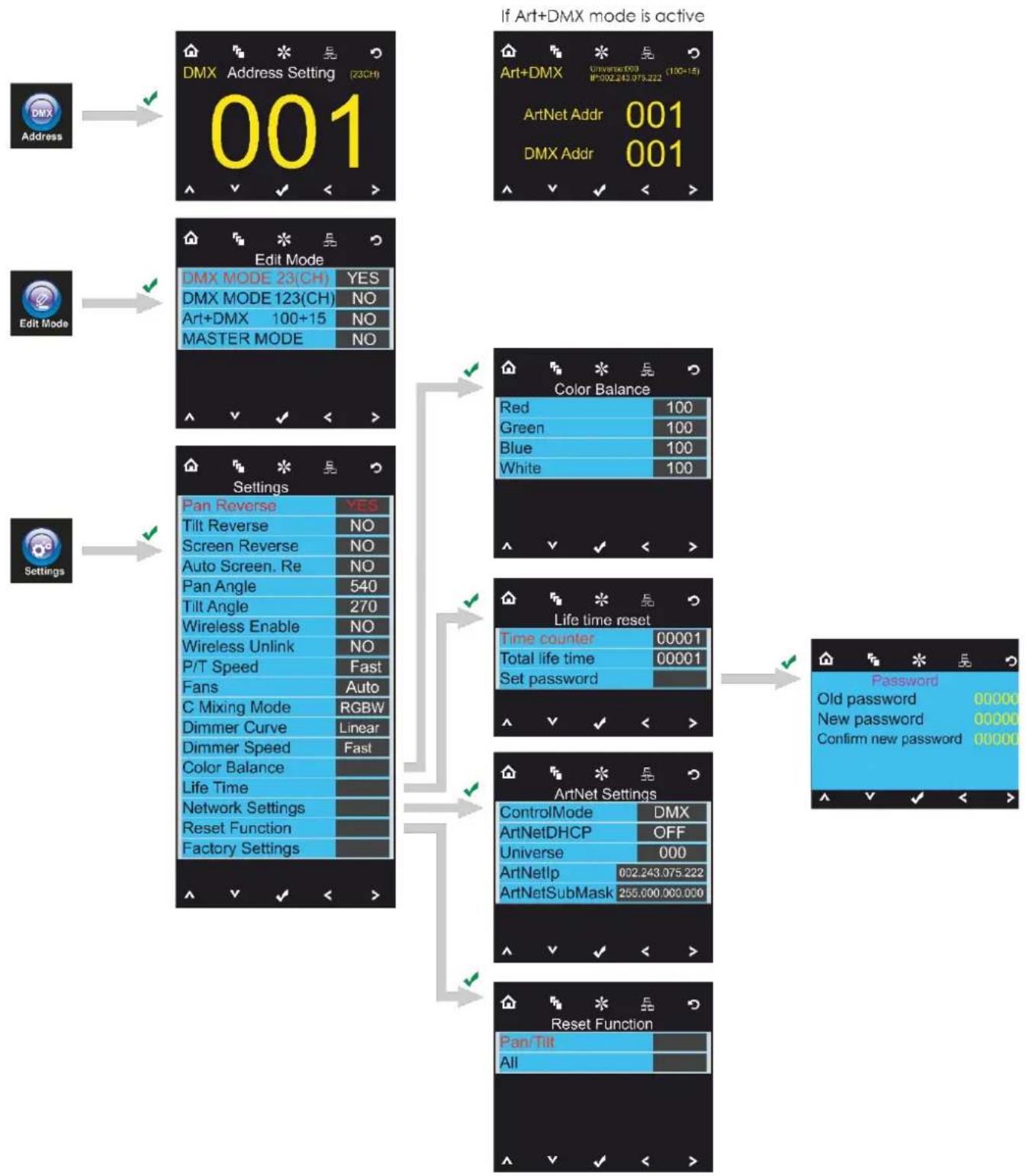

Mode de contrôle ....15

Adressage DMX....15

Vue d'ensemble ....16

Options du menu principal....18

1. Adressage DMX ....18

1.1. Paramètres DMX....18

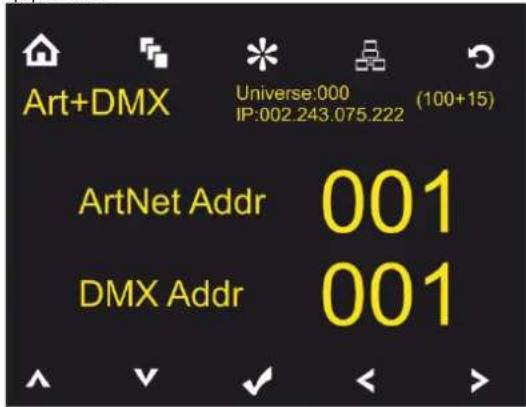

1.2. Paramètres ArtNet (mode Artnet + DMX) .....19

1. Edit Mode (mode édition) ....19

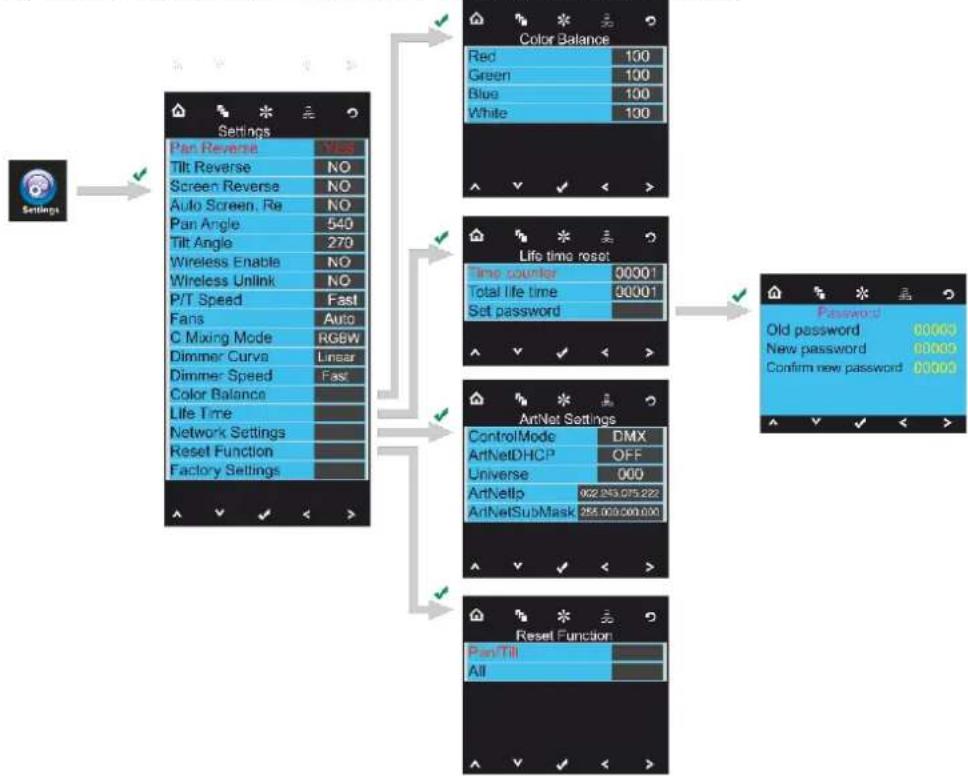

2. Menu des réglages ....20

3.1. Balance des couleurs....20

3.2. Durée de vie....21

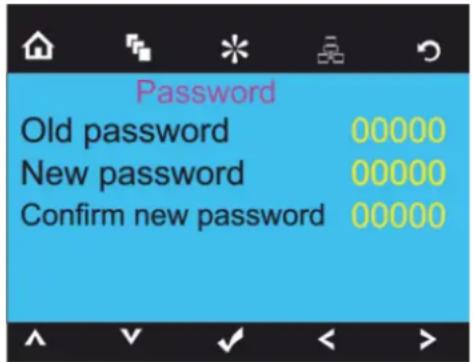

3.2.1 Set password (réglage du mot de passe)....21

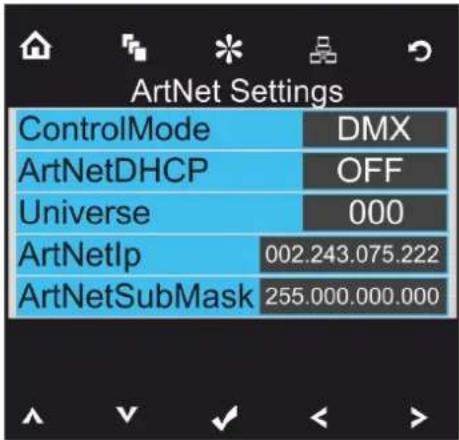

3.3. Network Settings (réglages réseau)....21

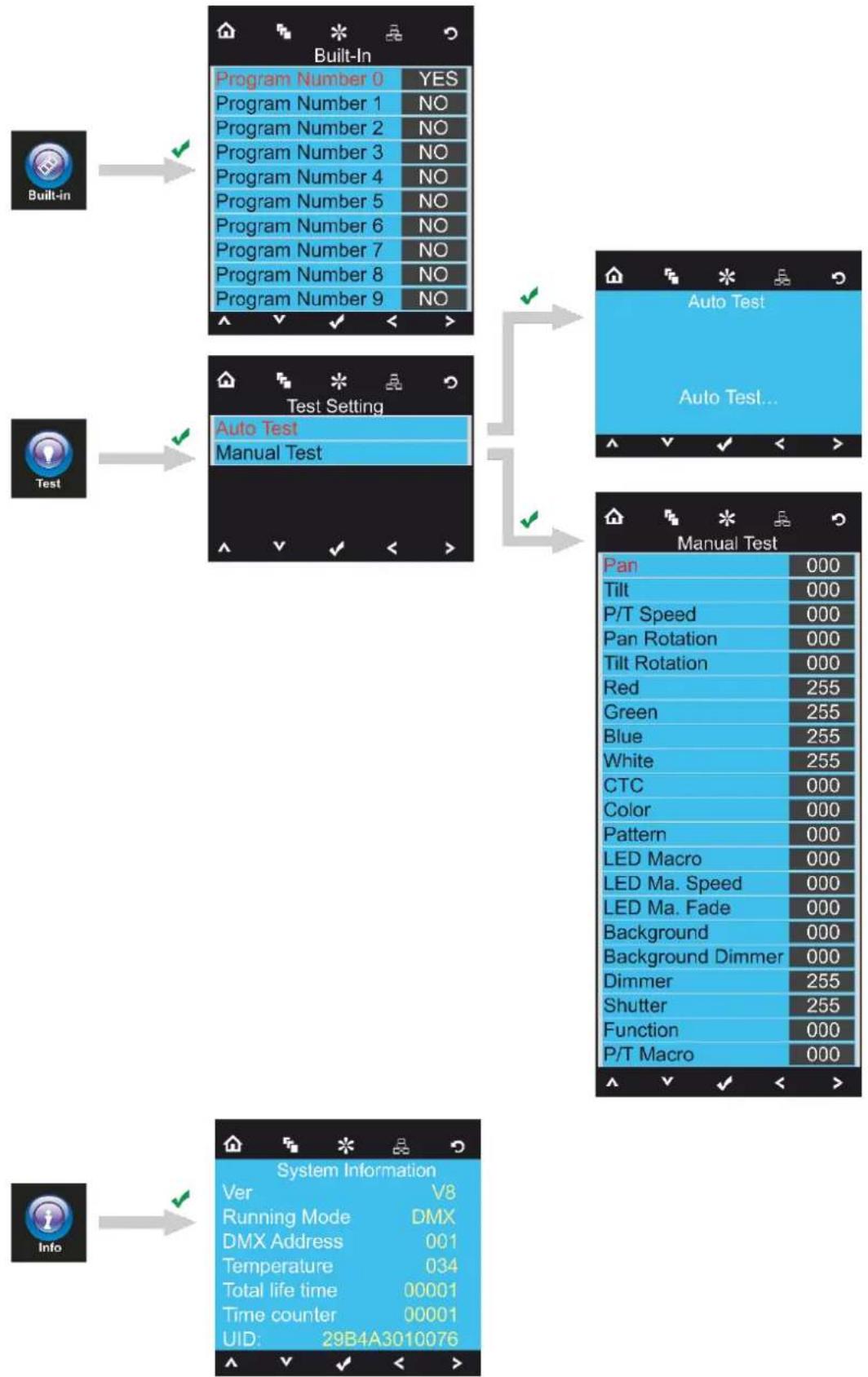

1. Programmes intégrés....22

2. Menu de test ....23

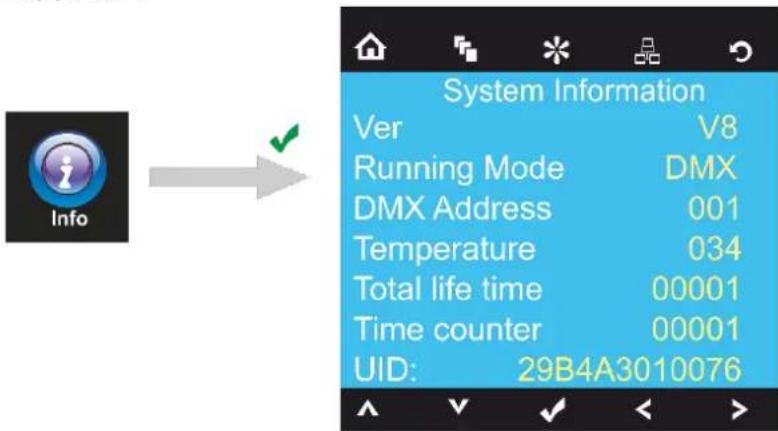

3. Informations concernant le système ....25

Canaux DMX 26

23 canaux ....26

123 canaux ....37

100+15 canaux (ArtNet + mode DMX) 46

Réglages des canaux....49

Connector à un réseau....51

Paramètres ArtNet 51

Comment fabriquer un fil de transmission des données ....52

Maintenance....53

Remplacement d'un fusible 53

Résolution des problèmes ....54

Absence de lumière....54

Infinity iM-2515

Absence de réponse au DMX....54

Spécifications du produit ....57

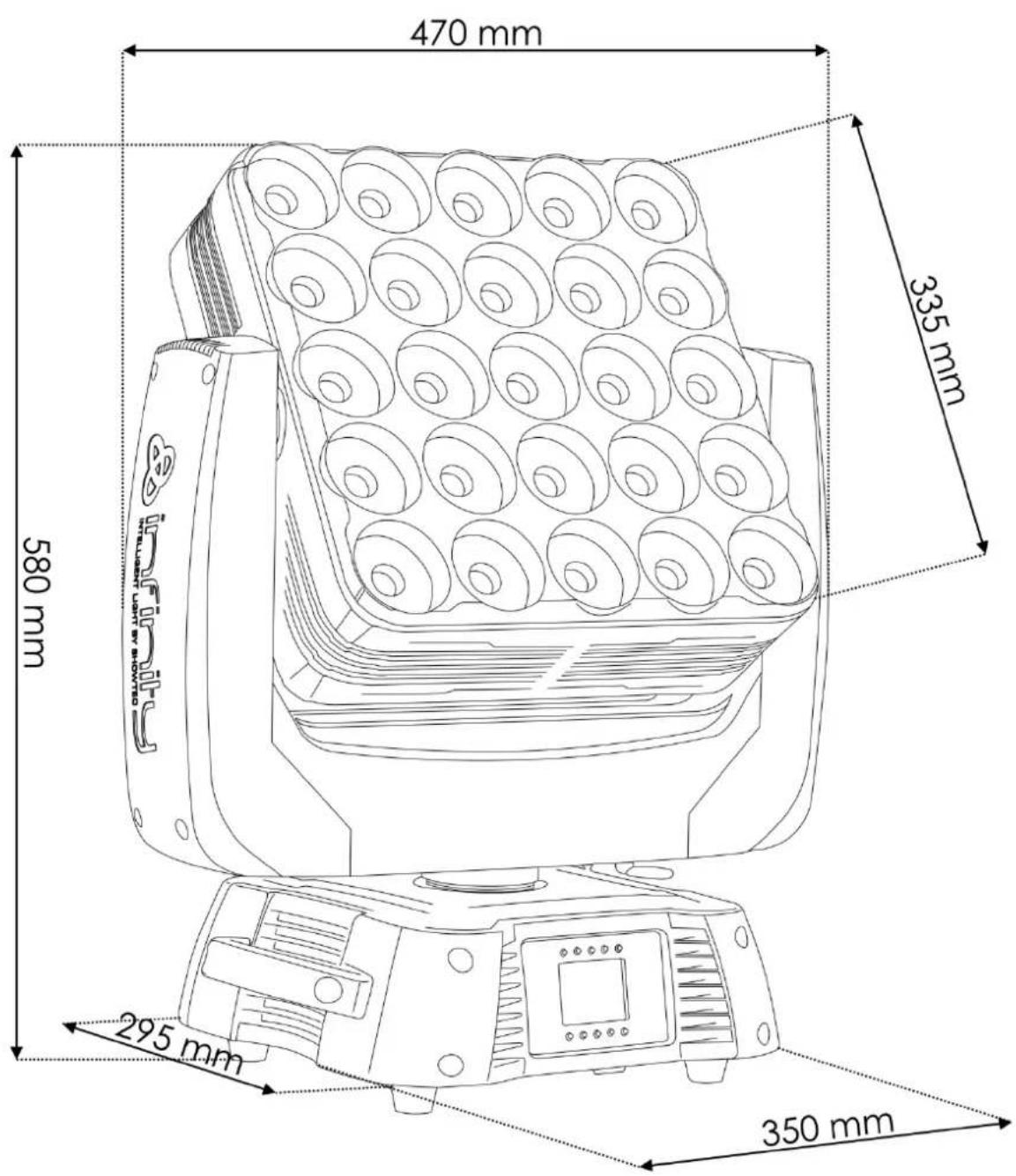

Dimensions....59

Avertissement

Pour votre propre sécurité, veuillez lire attentivement ce manuel de l'utilisateur!

Consignes de déballage

Dès réception du produit, ouvrir la boîte en carton avec précautions et en vérifier le contenu. Veiller à ce que toutes les pièces s'y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, en informer aussitôt le revendeur et conserver le matériel d'emballage pour vérification. Conserver la boîte en carton et tous les matériaux d'emballage. S'il est nécessaire de renvoyer l'appareil à l'usine, veiller à utiliser la boîte en carton et les matériaux d'emballage d'origine.

Le contenu expédié comprend :

• Infinity iM-2515
  • 2 Supports de montage avec Quick-lock
• Câble d'alimentation Neutrik PowerCon vers Schuko de 1,5 m
  • Manuel d'utilisateur

Longévité prévue des LEDs

La luminosité des LEDs décline graduellement au fil du temps. La CHALEUR est le facteur principal qui accélère cette perte de luminosité. Emballées en groupes, les LEDs supportent des températures d'utilisation plus élevées que dans des conditions optimales ou singulières. Pour cette raison, le fait d'utiliser des LEDs de couleur à leur intensité maximale réduit significativement leur durée de vie. Si le prolongement de cette durée de vie est pour vous une priorité, prenez soin d'utiliser l'appareil à des températures inférieures, notamment en tenant compte des conditions climatiques ou de l'intensité de la projection en général.

ATTENTION!

Conservez l'appareil à l'abri de la pluie et de l'humidité ! Débranchez l'appareil avant d'ouvrir le boîtier !

Consignes de sécurité

Toute personne participant à l'installation, au fonctionnement et à l'entretien de cet appareil doit :

• être qualifiée ;
• suivre les consignes de ce manuel.

ATTENTION! Soyez prudent lorsque vous effectuez des opérations. La présence d'une tension dangereuse constitue un risque de choc électrique lié à la manipulation des câbles !

Avant la première mise en marche de votre appareil, assurez-vous qu'aucun dommage n'a été causé pendant le transport. Dans le cas contraire, contacter le revendeur.

Pour conserver votre matériel en bon état et vous assurer qu'il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l'utilisateur de suivre les consignes et avertissements de sécurité de ce manuel.

Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l'appareil ne sont en aucun cas couverts par la garantie.

Cet appareil ne contient aucune pièce susceptible d'être réparée par l'utilisateur. S'adresser exclusivement à des techniciens qualifiés pour l'entretien.

IMPORTANT :

Le fabricant ne sera en aucun cas tenu responsable des dommages causés par l'irrespect de ce manuel ni par toutes modifications interdites de l'appareil.

• Ne mettez jamais en contact le cordon d'alimentation avec d'autres câbles ! Manipulez le cordon d'alimentation et tous les câbles reliés au courant secteur avec une extrême prudence !
• N'enlevez jamais l'étiquetage informatif et les avertissements indiqués sur l'appareil.
• Ne couvrez jamais le contact de masse avec quoi que ce soit.
• Ne soulevez jamais l'appareil en le maintenant par sa tête, sous peine d'abîmer le mécanisme. Maintenez-le toujours par ses poignées de transport.
• Ne placez jamais de matériaux devant la lentille.
• Ne regardez jamais directement la source lumineuse.
• Ne laissez jamais traîner de câbles par terre.
• N'insérez pas d'objets dans les orifices d'aération.
• Ne connectez pas cet appareil à un variateur d'intensité.
• N'allumez et n'éteignez pas l'appareil à des intervalles réduits. Vous pourriez nuire à sa longévité.
• Ne touchez pas le boîtier de l'appareil à mains nues durant le fonctionnement de celui-ci (le boîtier devient très chaud). Laissez-le refroidir au moins 5 minutes avant de le manipuler.
• Ne secouez pas l'appareil. Évitez tout geste brusque durant l'installation ou l'utilisation de l'appareil.
• Utilisez l'appareil uniquement dans des espaces intérieurs et évitez de le mettre en contact avec de l'eau ou tout autre liquide.
• Utilisez l'appareil uniquement après avoir vérifié que le boîtier est bien fermé et que les vis sont correctement serrées.
• N'utilisez l'appareil qu'une fois vous être familiarisé avec ses fonctions.
• Évitez les flammes et éloignez l'appareil des liquides ou des gaz inflammables.
• Maintenez toujours le boîtier fermé pendant l'utilisation.
• Veillez toujours à garder un espace minimum d'air libre de 50 cm autour de l'appareil pour favoriser sa ventilation.
• Débranchez toujours l'appareil lorsqu'il n'est pas utilisé et avant de le nettoyer ! Prenez soin de manipuler le cordon d'alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d'alimentation.
• Assurez-vous que l'appareil n'est pas exposé à une source importante de chaleur, d'humidité ou de poussière.
• Assurez-vous que la tension disponible n'est pas supérieure à celle indiquée sur le panneau situé à l'arrière.
• Assurez-vous que le cordon d'alimentation n'est pas endommagé et ne comporte aucune éraflure. Vérifiez régulièrement l'appareil et le cordon d'alimentation.
• Si la lentille est visiblement endommagée, elle doit être remplacée.
• Si vous heurtez ou laissez tomber l'appareil, débranchez-le immédiatement de la prise. Pour des raisons de sécurité, faire inspecter l'équipement par un technicien qualifié avant de le réutiliser.
• Si l'appareil a été exposé à de grandes différences de température (par exemple après le transport), ne le branchez pas immédiatement. La condensation qui se formerait à l'intérieur de l'appareil pourrait l'endommager. Laissez l'appareil hors tension et à température ambiante.
• Si votre produit Infinity ne fonctionne pas correctement, veuillez cesser de l'utiliser immédiatement. Emballez l'unité correctement (de préférence dans son emballage d'origine) et renvoyez-la à votre revendeur Showtec pour révision.
• À l'usage des adultes seulement. La lyre doit être installée hors de portée des enfants. Ne laissez jamais l'appareil fonctionner sans surveillance.

• N'essayez pas de shunter la protection thermostatique ou les fusibles.

• En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre.

• L'utilisateur est responsable du positionnement et du fonctionnement corrects de l'Infinity. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l'installation incorrecte de cet appareil.
• Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune/vert à la terre.
• Les réparations, maintenances et branchements électriques doivent être effectués par un technicien qualifié.
  • GARANTIE : d'un (1) an à compter de la date d'achat.

ATTENTION ! PEUT PROVOQUER DES BLESSURES OCCULAIRES !!! Ne regardez jamais directement la source lumineuse. (spécialement pour les personnes épileptiques !)

Conditions d'utilisation

• Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes.
• La distance minimale entre le projecteur et la surface éclairée, doit être de plus de 2 mètre.
• La température ambiante maximale de = 40 °C ne devra jamais être dépassée.
  • L'humidité relative ne doit pas dépasser 50 % à une température ambiante de 40°C.
• Si cet appareil est utilisé d'une autre manière que celle décrite dans ce manuel, il peut subir des dégâts entraînant l'annulation de la garantie.
• Toute autre utilisation peut être dangereuse et provoquer un court-circuit, des brûlures, un choc électrique, un accident, etc.

L'utilisateur met non seulement sa propre sécurité en péril, mais également celle des autres !

Fixation

Veuillez suivre les directives européennes et nationales concernant la fixation, l'assemblage de structures et autres problèmes de sécurité.

N'essayez pas d'installer cet appareil vous-même !

Confiez cette tâche à un revendeur autorisé !

Procédure :

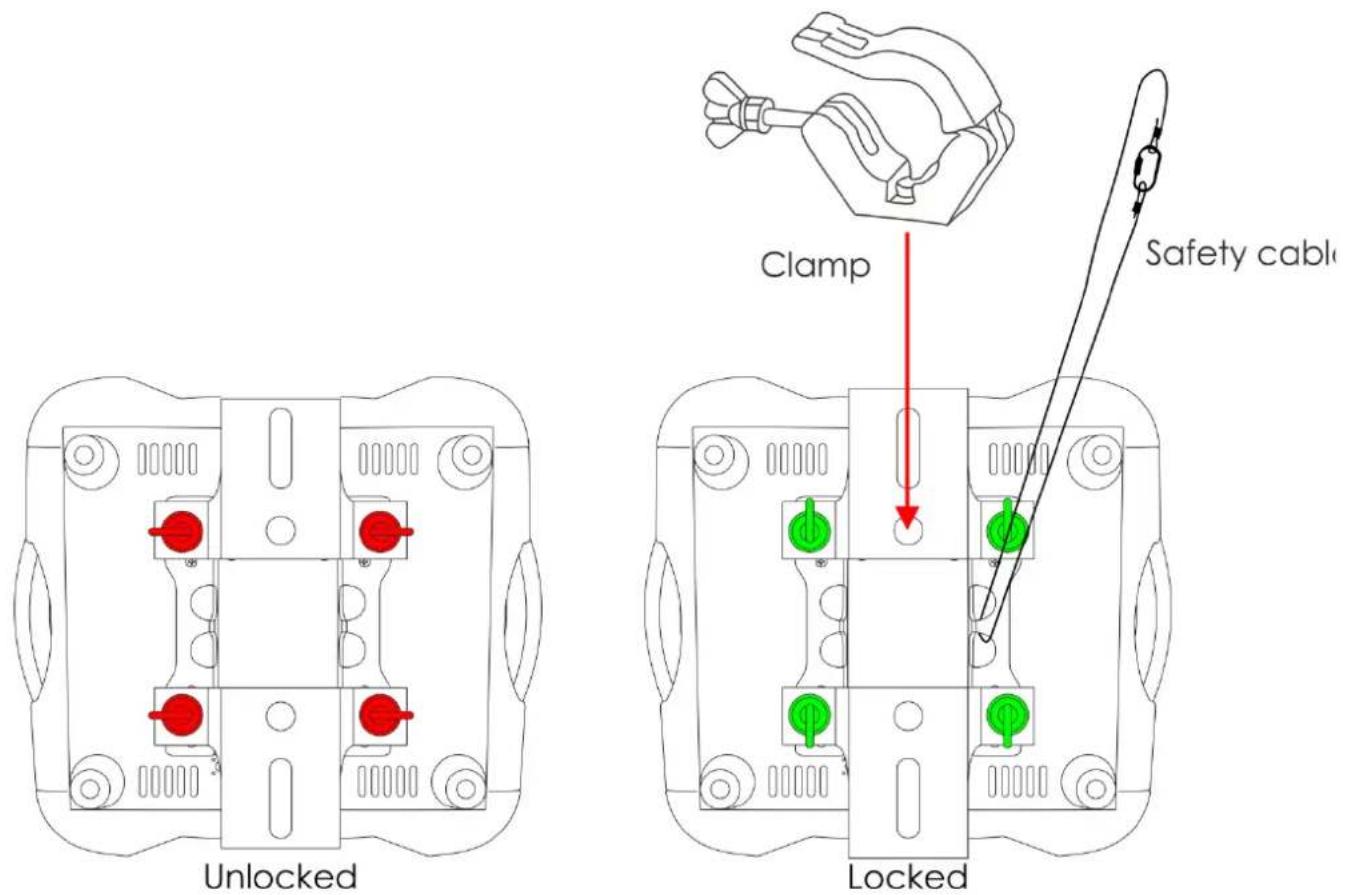

• Si l'Infinity est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé.
• Utilisez un collier pour fixer l'Infinity avec le support de montage sur le système de fixation.
• Veillez toujours à ce que la fixation de l'Infinity l'empêche d'osciller librement dans la pièce.
• L'installation doit toujours être effectuée avec un système d'attache de sécurité, comme par exemple un filet ou un câble de sécurité approprié.
• Lors de la fixation, du démontage ou de la révision de l'Infinity, assurez-vous toujours que la zone située en dessous est dégagée et qu'aucune personne non autorisée ne s'y trouve.

L'Infinity peut être placée sur une surface au sol dégagée ou monté sur n'importe quelle structure à l'aide d'un collier.

Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves !

Branchement à la prise secteur

Branchez la fiche d'alimentation de l'appareil dans la prise secteur.

Veillez à toujours connecter le câble de la bonne couleur au bon endroit.

International	Câble UE	Câble Royaume-Uni	Câble USA	Broche
L	MARRON	ROUGE	JAUNE/CUIVRE	PHASE
N	BLEU	BLACK	ARGENTÉ	NEUTRE
	JAUNE/VERT	VERT	VERT	TERRE (PROTECTION)

Assurez-vous que votre appareil est toujours connecté à une prise de terre !

Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves !

Instructions de renvoi

S'acquitter de l'affranchissement postal de la marchandise renvoyée avant de l'expédier et utiliser les matériaux d'emballage d'origine ; aucun timbre de retour prépayé ne sera fourni.

Étiqueter clairement l'emballage à l'aide du numéro d'autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. Highlite déclinera les marchandises renvoyées ainsi que toute responsabilité. Contacter Highlite par téléphone, au [phone], ou par courriel, à l'adresse [e-mail] et demander un numéro RMA avant d'expédier l'appareil. L'utilisateur doit être prêt à fournir le numéro de modèle, le numéro de série ainsi qu'une brève description des raisons du renvoi. Veiller à bien emballer l'appareil, car tous les dommages subis durant le transport et résultant d'un emballage inadéquat seront à la charge du client. Highlite se réserve le droit de réparer ou de remplacer le ou les produits, à sa propre discrétion. Nous vous conseillons d'utiliser une méthode d'envoi sans risques : un emballage UPS approprié ou une double boîte.

Remarque : si l'appareil est accompagné d'un numéro RMA, inclure les informations suivantes sur un bout de papier et le placer dans la boîte :

01) Votre nom.
02) Votre adresse.
03) Votre numéro de téléphone.
04) Une brève description des problèmes.

Réclamations

Le client est tenu de vérifier les marchandises livrées dès leur réception, afin de détecter tout problème ou défaut visible potentiel. Ces vérifications peuvent également avoir lieu après que nous l'ayons averti de la mise à disposition des marchandises. Le transporteur est responsable de tous les dommages ayant eu lieu durant le transport ; par conséquent, les dommages doivent être signalés au transporteur à réception de la marchandise.

En cas de dégât subi lors du transport, le client doit en informer l'expéditeur et lui soumettre toute réclamation. Signaler les dommages résultant du transport dans un délai d'un (1) jour suivant la réception de la livraison.

Toujours s'acquitter de l'affranchissement postal des biens retournés. Accompagner les marchandises renvoyées d'une lettre définissant les raisons du renvoi. S'ils ne sont pas affranchis, les biens retournés seront refusés, sauf accord contraire par écrit.

Nous faire parvenir toutes les réclamations nous concernant par écrit ou par fax, dans un délai de 10 jours suivant la réception de la facture. Une fois cette période écoulée, les réclamations ne seront plus traitées.

Les réclamations signalées dans les délais seront uniquement considérées si le client s'est dûment conformé à toutes les sections du contrat auquel se rapportent les obligations, quelle qu'en soit la nature.

Description de l'appareil

Caractéristiques

L'Infinity iM-2515 est une lyre dotée d'une grande puissance en sortie et d'effets d'excellente qualité.

• Tension d'entrée : 100-240 V C.A., 50/60 Hz
• Consommation : 510 W
• Canaux DMX : 23, 123, 100 +15 canaux
- Affichage LCD avec capteur de gravité
- Source lumineuse : 25 RGBW 4-en-1 Osram Ostar de 15 W
• Puissance lumineuse : 11 700 Lumens
• Température de couleur : 19 000 K
- Modes de contrôle : autonome, maître/esclave, DMX - 512, DMX-512+ArtNet
- Protocole de contrôle : DMX-512, Art-Net
• Variateur d'intensité : 0-100 %
• Stroboscope : 0-20 K
- Courbes de variation d'intensité : linéaire, carrée, carrée inversée, courbe S
• Ouverture angulaire : 4,5°
- Orientation : 540^
- Inclinaison : 270°
- Indice de protection IP : IP20
- Boîtier : métal et plastique ignifuge
- Prises : Neutrik PowerCon et entrée et sortie XLR 3/5 broches
- Fusible : F10AL/250 V
• Dimensions : 470 x 295 x 580 mm (l x L x H)
- Poids : 22 kg

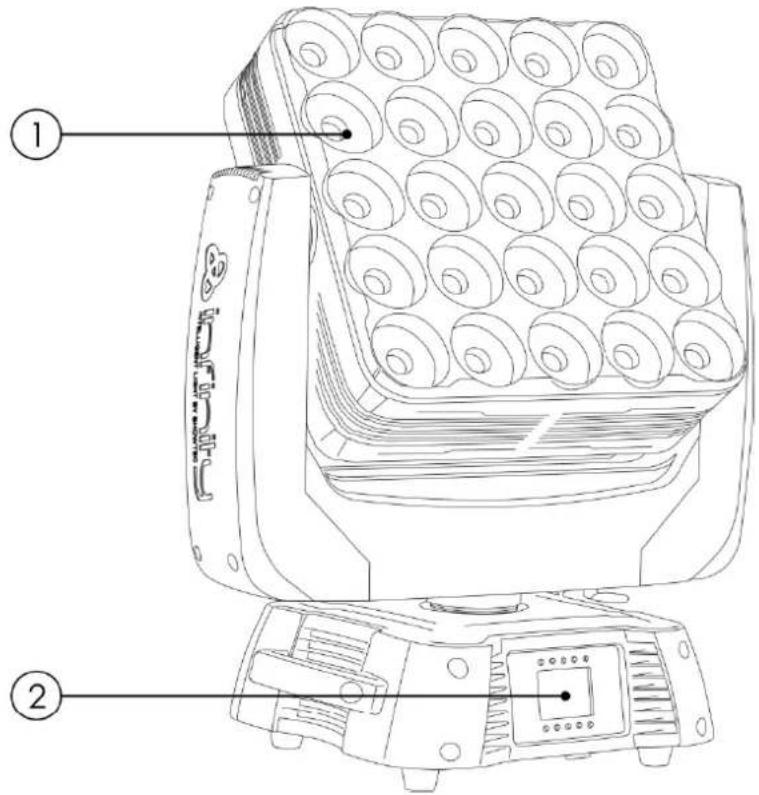

Accessoires en option

MOD41560 - Kit de mise à niveau DMX sans fil

Le kit de mise à niveau DMX sans fil ne doit être installé QUE PAR un technicien qualifié. N'essayez pas de l'installer vous-même !

Panneau avant

03) Connecteur de signal DMX à 3 broches (entrée)
04) Entrée du connecteur de signaux DMX à 5 broches
05) Entrée du connecteur d'alimentation PowerCon 100-240 V
06) Sortie du connecteur d'alimentation PowerCon 100-240 V
07) Sortie du connecteur RJ45 Ethernet
08) Entrée du connecteur RJ45 Ethernet
09) Sortie du connecteur de signal DMX à 5 broches
10) Fusible F10AL/250 V
11) Sortie du connecteur de signal DMX à 3 broches

Installation

Retirez tout le matériel d'emballage de l'Infinity iM-2515. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles.

N'alimentez pas le système avant de l'avoir correctement configuré et connecté.

Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.

Les dommages causés par l'irrespect du manuel ne sont pas couverts par la garantie.

Réglage et utilisation

Suivez les indications ci-dessous, en fonction du mode d'utilisation choisi.

Avant de brancher l'appareil, assurez-vous toujours que la tension d'alimentation correspond bien à celle du produit. N'essayez pas d'utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V, ou inversement.

Connectez l'appareil à l'alimentation principale.

Modes de contrôle

4 modes sont proposés :

• Mode autonome
• Maître/esclave.
  • DMX-512 (23 canaux, 123 canaux)
  • DMX-512+ArtNet (100 + 15 canaux)

Une Infinity (autonome)

01) Fixez l'effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d'air.
02) Branchez le bout du cordon d'alimentation sur une prise secteur.
03) Lorsque l'Infinity n'est pas connectée par un câble DMX, elle fonctionne en tant qu'appareil autonome.

Veuillez consulter les pages 18-25 pour en savoir plus sur le mode autonome.

Plusieurs Infinitys (contrôle maître/esclave)

01) Fixez l'effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l'air circule comme il faut.
02) Utilisez un câble XLR à 3 / 5 broches pour connecter les Infinitys.

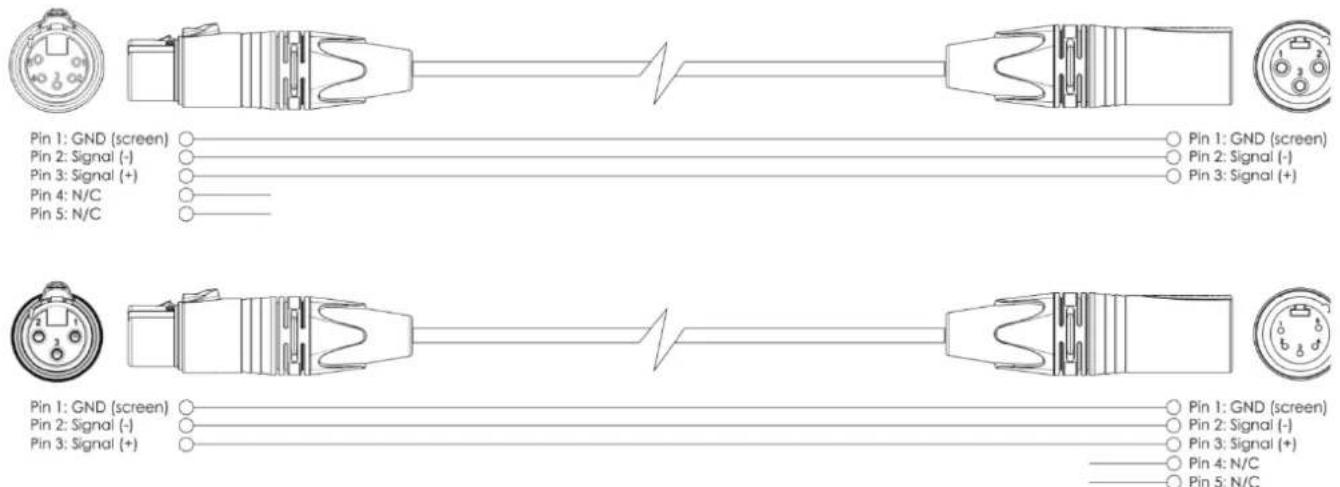

Les broches :

03) Reliez les appareils conformément au schéma 3. Raccordez la prise Out de la première unité DMX à la prise In de la deuxième unité avec un câble DMX. Recommencez pour raccorder la seconde, la troisième et la quatrième unité.

Vous pouvez utiliser les mêmes fonctions sur l'appareil maître, comme cela est décrit dans les pages 18-25. Cela signifie que vous pouvez définir le mode d'opération que vous voulez sur l'appareil maître et faire en sorte que tous les appareils esclaves réagissent de la même manière.

Plusieurs Infinitys (contrôle maître/esclave)

Plusieurs Infinitys (contrôle DMX)

01) Fixez l'effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d'air.
02) Utilisez toujours un câble de sécurité (code de produit 70140/70141).
03) Utilisez un câble XLR à 3 ou 5 broches pour connecter l'Infinity et d'autres appareils.

04) Reliez les unités conformément au schéma 4. Raccordez la prise Out du système DMX à la prise In du deuxième appareil à l'aide d'un câble DMX. Recommencez pour raccorder la seconde, la troisième et la quatrième unité.
05) Alimentation électrique : connectez les cordons d'alimentation électrique aux prises de chaque appareil PowerCon, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par le premier appareil. N'alimentez pas le système avant de l'avoir correctement configuré et connecté.

Configuration DMX de plusieurs Infinitys

Schéma 4
Remarque : reliez tous les câbles avant de connecter à l'alimentation électrique

Plusieurs Infinitys (contrôle ArtNet)

01) Fixez l'effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d'air.
02) Utilisez toujours un câble de sécurité (code de produit 70140/70141).
03) Utilisez un câble CAT-5/CAT-6 pour connecter votre contrôleur ArtNet à la prise entrée (in) Ethernet de l'appareil.
04) Reliez tous les Infinity en raccordant la prise sortie (out) Ethernet de la première unité avec la prise entrée (in) de la deuxième unité à l'aide d'un câble CAT-5/CAT-6.
05) Répétez cette opération pour raccorder la seconde, la troisième et la quatrième unité (schéma 5).
06) Alimentation électrique : connectez les cordons d'alimentation électrique aux prises de chaque appareil PowerCon, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par le premier appareil. N'alimentez pas le système avant de l'avoir correctement configuré et connecté.

Configuration ArtNet de plusieurs Infinity

Schéma 5
Remarque : reliez tous les câbles avant de connecter à l'alimentation électrique

Câblage de l'appareil

Vous allez avoir besoin d'une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d'une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître/esclave. Le nombre combiné de canaux requis par tous les appareils sur une ligne de données sérielle détermine le nombre d'appareils que cette ligne peut prendre en charge.

Important :

Les appareils reliés à une ligne de données sérielle doivent être installés en série sur une seule ligne. Pour se conformer à la norme EIA-485, il est important de ne pas connecter plus de 30 appareils sur une seule ligne de données sérielle. Le fait de connecter plus de 30 appareils sans recourir à un répartiteur opto-isolé DMX pourrait en effet détériorer le signal DMX numérique.

Distance maximum de ligne DMX recommandée : 100 mètres.

Nombre maximum recommandé d'appareils sur une ligne DMX : 30 appareils.

Nombre maximum d'appareils recommandé sur un câble d'alimentation en 110 V : 4.

Nombre maximum d'appareils recommandé sur un câble d'alimentation en 240 V : 7.

Câblage des données

Pour relier des appareils entre eux, vous devez utiliser des câbles de données. Vous pouvez soit acheter des câbles DMX DAP Audio certifiés directement auprès d'un revendeur/distributeur, soit en fabriquer vous-même. Si vous choisissez cette solution, veuillez utiliser des câbles de données pouvant gérer un signal de haute qualité et étant peu sensibles aux interférences électromagnétiques.

Câbles de données DMX DAP Audio

• Câble de microphone basique DAP Audio multi emploi. XLR/M 3 broches > XLR/F 3 broches Code commande FL01150 (1,5 m), FL013 (3 m), FL016 (6 m), FL0110 (10 m), FL0115 (15 m), FL0120 (20 m), FL0120 (20 m).
• Câble de données de type X DAP Audio XLR/M 3 broches > XLR/F 3 broches. Code commande FLX0175 (0,75 m), FLX01150 (1,5 m), FLX013 (3 m), FLX016 (6 m), FLX0110 (10 m).
• Câble DAP Audio idéal pour les utilisateurs exigeants, bénéficiant d'une qualité audio exceptionnelle et de fiches fabriquées par Neutrik®. Code commande FL71150 (1,5 m), FL713 (3 m), FL716 (6 m), FL7110 (10 m).
• Câble DAP Audio idéal pour les utilisateurs exigeants, bénéficiant d'une qualité audio exceptionnelle et de fiches fabriquées par Neutrik®. Code commande FL7275 (0,75 m), FL72150 (1,5 m), FL723 (3 m), FL726 (6 m), FL7210 (10 m).
• Câble 110 ohms DAP Audio avec transmission des signaux numériques. Code commande FL0975 (0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m).
• Câble de données DAP Audio DMX/AES-EBU, XLR/M 5 broches > XLR/F 5 broches. Code commande FL08150 (1,5 m), FL083 (3 m), FL086 (6 m), FL0810 (10 m), FL0820 (20 m).
  • Adaptateur DMX DAP Audio : 5 broches /3 broches Code commande FLA29.
• Adaptateur DMX DAP Audio : 3 broches /5 broches Code commande FLA30.

Câbles d'interface PC DAP Audio

• Câble CAT-5 7,6 mm, PVC bleu mat Code commande FL55150 (1,5 m), FL553 (3 m), FL556 (6 m), FL5510 (10 m), FL5515 (15 m), FL5520 (20 m).
• Câble CAT-6 (recommandé pour un meilleur transfert de données). Code commande FL563 (3 m), FL566 (6 m), FL5610 (10 m), FL5615 (15 m), FL5640 (40 m).

Panneau de contrôle

B) Bouton du menu d'édition

C) Bouton du mode réglage

D) Bouton de réglage de l'adresse

E) Bouton du logo Infinity

F) Bouton UP

G) Bouton DOWN

H) OK/ENTER

I) Bouton GAUCHE

J) Bouton DROIT

K) Écran LCD

Schéma 6

Mode de contrôle

Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle

Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation suivante).

Adressage DMX

Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à l'appareil. Il s'agit du premier canal à partir duquel l'Infinity répondra à la console de contrôle.

Si vous utilisez la console, retenez que l'appareil est doté de 123 canaux.

Si vous utilisez plusieurs Infinity, assurez-vous de définir correctement l'adressage DMX.

Ainsi, l'adresse DMX de la première Infinity devrait être 1 (001) ; celle de la seconde Infinity devrait être 1 + +123 = 124 (124) ; celle de la troisième Infinity devrait être 124 + +123 = 247 (247), etc.

Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Infinity correctement.

Si au moins deux Infinity partagent une même adresse, elles fonctionnent de la même manière.

Contrôle :

Après avoir défini les adresses de toutes les Infinity, vous pouvez commencer à les faire fonctionner par le biais de vos consoles d'éclairage.

Remarque : une fois allumée, l'Infinity détecte automatiquement si des données DMX 512 sont reçues ou non. Si aucune donnée n'est reçue au niveau de la prise DMX, la « LED » située sur le panneau de contrôle ne clignote pas.

Le problème peut être lié au fait que :

• Le câble XLR venant de la console de contrôle n'est pas connecté à l'entrée de l'Infinity.

- La console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est défectueux ou les câbles de signaux sont permutés dans la prise entrante.

Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil afin d'assurer une transmission correcte sur la ligne DMX.

L'écran s'éteint au bout de 40 secondes

Si vous n'appuyez sur aucun bouton pendant 40 secondes, l'affichage s'éteindra. Pour allumer l'affichage, appuyez sur l'un des boutons décrits plus haut. Une fois que vous avez appuyé sur ce bouton, l'écran s'allume.

Vue d'ensemble

Options du menu principal

Adressage DMX (« DMX address »)

Mode édition (« Edit Mode »)

Menu des réglages

Programmes intégrés

Mode test

Info

Home (accueil)

Menu édition

Mode réglages

Réglage de l'adresse

Logo Infinity

Haut

Bas

OK

Gauche

Droite

1. Adressage DMX

Ce menu vous permet de définir l'adressage DMX.

01) Appuyez sur le bouton ou appuyez sur les boutons < > ∧ ∨ pour sélectionner

02) Vous pouvez désormais régler les paramètres DMX ou ArtNet en fonction du mode de fonctionnement en cours.

1.1. Paramètres DMX

01) Appuyez sur le bouton pour confirmer. Vous pouvez sélectionner 512 adresses DMX différentes.

02) Appuyez sur les boutons < > et /ou ∧ ∨ pour sélectionner l'adresse souhaitée de

Up/Down

03) Une fois l'adresse DMX définie, appuyez sur le bouton √ pour la sauvegarder.

1.2. Paramètres ArtNet (mode Artnet + DMX)

01) Activer le mode Art + DMX (100+15) (voir 2. Mode édition, page 19)

02) Appuyez sur le bouton pour confirmer. Vous pouvez désormais définir l'adresse DMX de départ et/ou l'adresse ArtNet de l'appareil.

Art+DMX Universe:000 (100+15) IP:002.243.075.222 ArtNet Addr 001 DMX Addr 001

03) Appuyez sur les boutons < > pour sélectionner le chiffre que vous souhaitez modifier.

04) Utilisez les boutons pour modifier la valeur.

05) Une fois les changements souhaités effectués, appuyez sur le bouton pour les sauvegarder.

2. Edit Mode (mode édition)

Ce menu vous permet de configurer le mode choisi.

01) Appuyez sur le bouton ou appuyez sur les boutons < > ∧ ∨ pour sélectionner

02) Appuyez sur le bouton √ pour confirmer. 4 modes sont disponibles.

03) Utilisez les boutons pour sélectionner le mode requis :

DMX MODE 23(CH)	YES
DMX MODE 123(CH)	NO
Art+DMX 100+15	NO
MASTER MODE	NO

04) Une fois le mode sélectionné, appuyez sur les boutons < > pour choisir NO ou YES.

05) Appuyez sur le bouton pour confirmer votre choix.

06) Si l'appareil a été configuré comme appareil maître, tous les appareils esclaves réagiront de manière similaire à l'appareil maître.

07) Si l'appareil a été configuré comme appareil esclave, son fonctionnement sera identique à celui de l'appareil maître.

Infinity iM-2515

3. Menu des réglages

Ce menu vous permet de configurer le mode choisi.

01) Appuyez sur le bouton ou appuyez sur les boutons < > ∧ ∨ pour sélectionner

02) Appuyez sur le bouton √ pour entrer dans ce menu. Vous pouvez choisir entre 18 modes différents.
03) Utilisez les boutons pour sélectionner le mode requis :

04) Une fois celui-ci choisi, appuyez sur le bouton √ pour passer à l'édition.
05) Utilisez les boutons < > pour changer les valeurs de NO à YES.
06) Certains menus disponibles ont des options différentes de la fonction YES ou NO normale :

• Angle d'orientation : 540°, 360°, 180°
  • Angle d'inclinaison : 270°, 180°, 90°
  • Vitesse orientation/inclinaison rapide ou lente
• Ventilateurs : automatique, silencieux, pleine puissance
• Mode de mixage des couleurs : RGBW, CMY
• Courbe d'atténuation: linéaire, carrée, carrée inversée, courbe S
  • Vitesse du variateur d'intensité : lente, rapide

3.1. Balance des couleurs

Ce menu vous permet de régler la luminosité des couleurs de l'appareil.

01) Appuyez sur les boutons 🗑 √, choisissez Color Balance (balance des couleurs) et appuyez sur le bouton √ pour ouvrir le menu.
02) Vous pouvez à présent régler 4 couleurs : Rouge, vert, bleu, blanc

03) Choisissez la couleur souhaitée, appuyez sur le bouton et appuyez sur les boutons pour définir la valeur. La plage de réglage est comprise entre 100 et 255, de sombre à luminosité maximale
04) Vous pouvez combiner les couleurs RED (rouge), GREEN (vert) et BLUE (bleu) pour créer une très vaste gamme de couleurs.

3.2. Durée de vie

Ce menu vous permet de réinitialiser les compteurs de l'appareil.

01) Appuyez sur les boutons pour choisir Life Time (durée de vie) et appuyez sur le bouton
pour ouvrir le menu.

02) Appuyez sur les boutons ▲ ▼ pour choisir l'une des 3 options de réinitialisation suivantes :

- Time Counter (le compteur est réinitialisé)

- Total Life Time (le compteur de durée de fonctionnement est réinitialisé)

- Set password (réglage du mot de passe)

- Time Counter (le compteur est réinitialisé) - Total Life Time (le compteur de durée de fonctionnement est réinitialisé) - Set password (réglage du mot de passe)

03) Si vous sélectionnez Time Counter ou Total Life Time, appuyez sur le bouton pour ouvrir le menu de sélection.

04) Appuyez sur les boutons < > pour choisir entre YES et NO. Appuyez sur le bouton √ pour confirmer.

3.2.1 Set password (réglage du mot de passe)

Ce menu vous permet de définir un nouveau mot de passe pour l'appareil.

01) Appuyez sur les boutons ▲ ▼ , choisissez Set Password et appuyez sur le bouton √ pour ouvrir le menu.

02) L'écran ci-dessous apparaît :

03) Appuyez sur les boutons < > pour sélectionner le chiffre que vous souhaitez modifier.
04) Appuyez sur les boutons pour modifier les valeurs.

3.3. Network Settings (réglages réseau)

Ce menu vous permet de configurer les paramètres de réseau de l'appareil.

01) Appuyez sur les boutons ▲ ▼, choisissez Network settings et appuyez sur le bouton √ pour ouvrir le menu.

03) L'écran ci-dessous apparaît :

ArtNet Settings ControlMode DMX ArtNetDHCP OFF Universe 000 ArtNetIp 002.243.075.222 ArtNetSubMask 255.000.000.000

04) Appuyez sur les boutons ▲ ▼ pour choisir l'une des 4 options suivantes :

• Mode contrôle (ArtNet, DMX, ArtNet + DMX, ArtNet)
• DHCP ArtNet (s'il est réglé sur ON, l'appareil reçoit l'adresse IP du routeur. S'il est réglé sur OFF, vous pouvez attribuer l'adresse IP souhaitée à l'appareil.)
• Univers (l'univers de l'appareil, 0-255)
• IP ArtNet
  • Masque de sous-réseau ArtNet

05) Une fois l'option choisie, appuyez sur le bouton pour aller à l'édition.

06) Appuyez sur les boutons pour modifier les options.

07) Appuyez sur le bouton pour confirmer votre choix.

3.4. Reset (réinitialisation)

Ce menu vous permet de réinitialiser les réglages de l'appareil.

01) Dans le menu des paramètres, appuyez sur les boutons △ ∨ , choisissez Reset Function et appuyez sur le bouton pour ouvrir le menu.

02) Appuyez sur les boutons ∧ ∨ pour choisir l'une des 2 options suivantes :

• Pan/Tilt (réinitialisation de l'inclinaison/orientation)
• All (réinitialisation de tous les paramètres)

03) Une fois le programme choisi, appuyez sur le bouton √ pour aller à l'édition.

04) Appuyez sur les boutons < > pour choisir entre YES ou NO.

05) Appuyez sur le bouton pour confirmer votre choix.

1. Programmes intégrés

Ce menu vous permet de définir les programmes intégrés souhaités.

01) Appuyez sur le bouton ou appuyez sur les boutons < > ∧ ∨ pour sélectionner

02) Appuyez sur le bouton pour entrer dans ce menu.
03) Appuyez sur les boutons pour choisir l'un des programmes intégrés souhaités.

04) Appuyez sur le bouton pour confirmer votre choix.

05) Appuyez sur les boutons pour choisir YES ou NO et appuyez sur le bouton pour activer le programme intégré de votre choix.

5. Menu de test

Ce menu vous permet de configurer le mode choisi.

01) Appuyez sur le bouton ou appuyez sur les boutons pour sélectionner

02) Appuyez sur le bouton pour entrer dans ce menu.

03) Appuyez sur les boutons pour choisir l'un des 2 modes :

04) Appuyez sur le bouton pour confirmer votre choix.

05) Si vous avez choisi le mode Test automatique, l'appareil testera automatiquement toutes ses fonctions.
06) Si vous avez choisi le mode Test manuel, appuyez sur les boutons pour choisir l'option souhaitée.
07) Utilisez les boutons pour changer la valeur de 0 à 255.
08) Une fois le réglage effectué, appuyez sur le bouton pour le sauvegarder.

6. Informations concernant le système

Ce menu vous permet de configurer le mode choisi.

01) Appuyez sur le bouton ou appuyez sur les boutons < > ∧ ∨ pour sélectionner

02) Appuyez sur le bouton pour entrer dans ce menu.

03) L'écran ci-dessous apparaît :

System Information Ver V8 Running Mode DMX DMX Address 001 Temperature 034 Total life time 00001 Time counter 00001 UID: 29B4A3010076

04) Vous pouvez désormais contrôler la version actuelle du logiciel de l'appareil, le mode actif en cours, l'adresse DMX de départ actuelle, la température actuelle, le compteur de fonctionnement total et l'identificateur unique de l'appareil (UID).

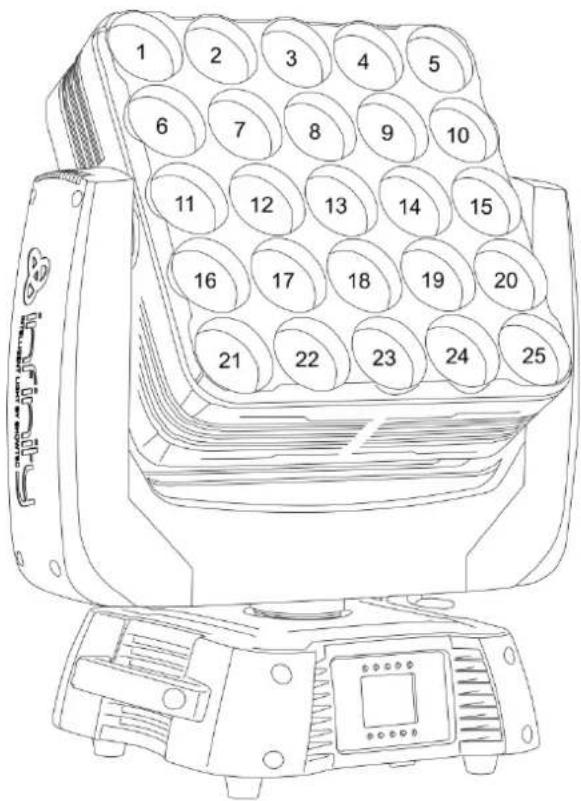

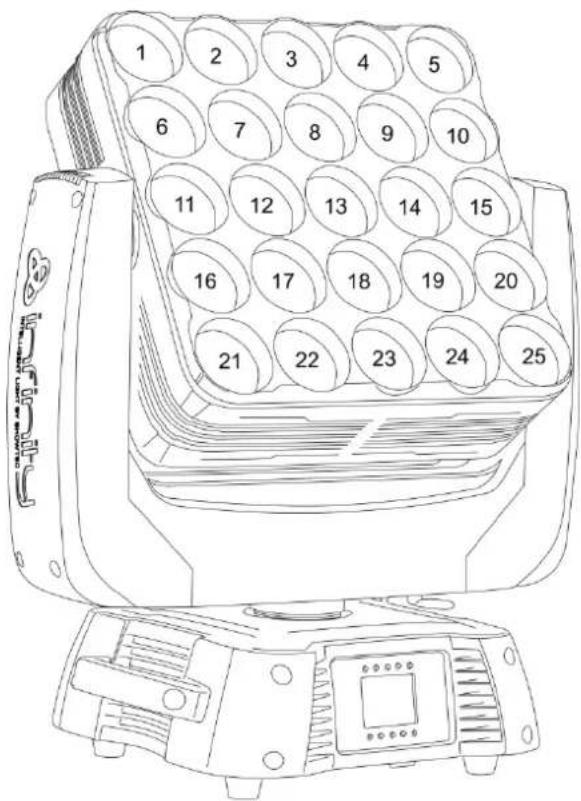

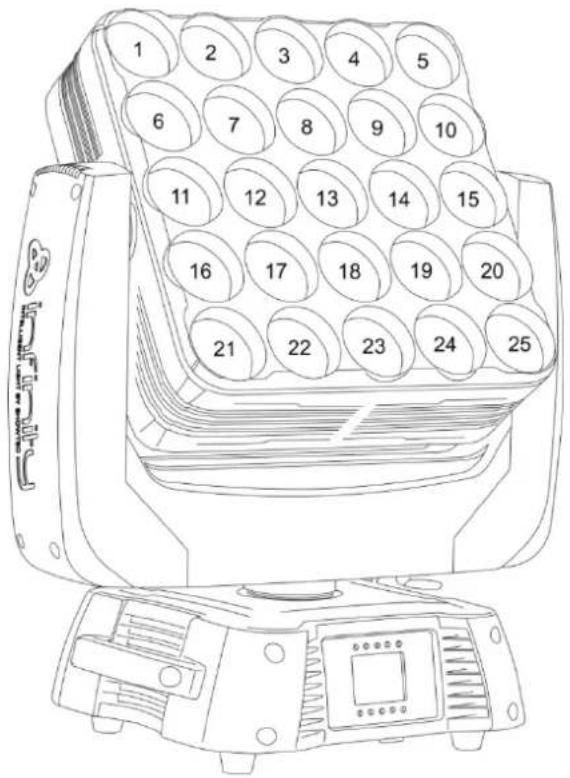

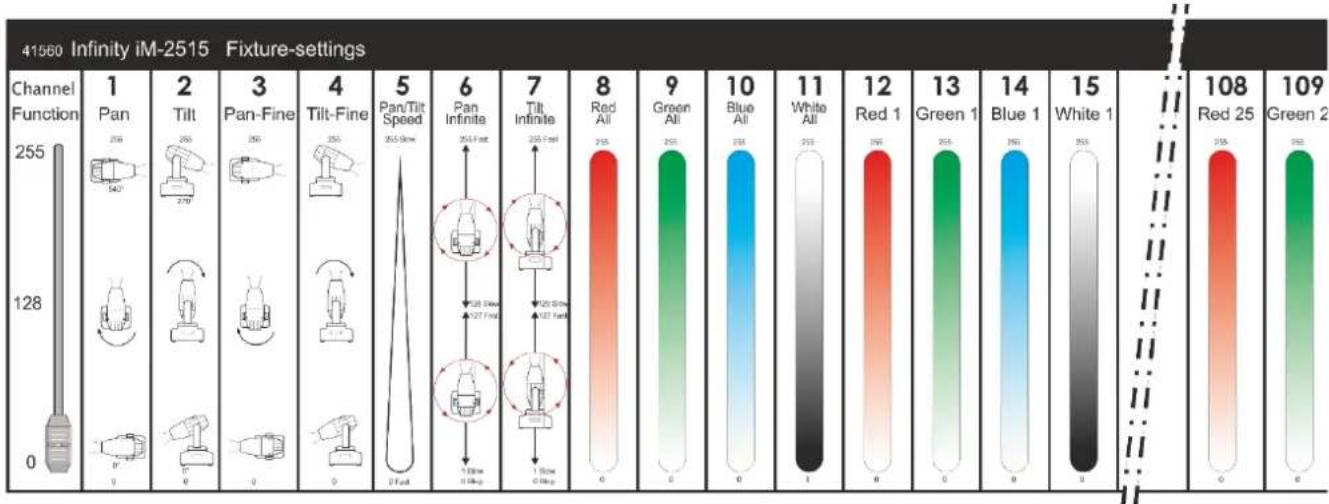

Canaux DMX

23 canaux

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

Canal 1 - mouvement horizontal (orientation)

Faites monter le curseur afin de faire bouger la tête horizontalement (PAN).

Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d'une extrémité à l'autre (0-255, 128-centre).

La tête peut tourner de 540° et s'arrêter sur n'importe quelle position voulue.

Canal 2 - mouvement vertical (inclinaison)

Faites monter le curseur afin de déplacer la lyre verticalement (inclinaison).

Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d'une extrémité à l'autre (0-255, 128-centre).

La tête peut tourner de 270° et s'arrêter sur n'importe quelle position voulue.

Canal 3 - orientation fine 16 bits

Canal 4 - Inclinaison fine 16 bits

Canal 5 – vitesse des mouvements d'orientation/inclinaison

0-255

De lent à rapide

Canal 6 - mouvement horizontal continu (orientation)

0	Arrêt
1-127	Rotation dans le sens inverse des aiguilles d'une montre, de lent à rapide
128-255	Rotation dans le sens des aiguilles d'une montre, de lent à rapide

Canal 7 - mouvement vertical continu (inclinaison)

0	Arrêt
1-127	Rotation dans le sens inverse des aiguilles d'une montre, de lent à rapide

128-255

Rotation dans le sens des aiguilles d'une montre, de lent à rapide

Canal 8 – rouge canaux 20 et 21 doivent être ouverts et le canal 13 doit être fermé

0-255 Réglage graduel du rouge, de sombre à plus clair

Canal 9 – vert 🚫 canaux 20 et 21 doivent être ouverts et le canal 13 doit être fermé

0-255 Réglage graduel du vert, de sombre à plus clair

Canal 10 - bleu des canaux 20 et 21 doivent être ouverts et le canal 13 doit être fermé

0-255 Réglage graduel du bleu, de sombre à plus clair

Canal 11 – blanc canaux 20 et 21 doivent être ouverts et le canal 13 doit être fermé

0-255 Réglage graduel du blanc, de sombre à plus clair

Canal 12 - température des couleurs

0	Non fonctionnel
1-255	Température des couleurs, de 19 000 K à 2 700 K

Canal 13 - macro couleurs ▲ canal 15 doit être fermé

0	Non fonctionnel
1-2	Blanc, 2 700 K
3-4	Blanc, 3 200 K
5-6	Blanc, 4 200 K
7-8	Blanc, 5 600 K
9-10	Blanc, 8 000 K
11	Bleu (R=0, G=0, B=255, W=0)
12-48	R=0, G-, B=255, W=0
49	Cyan (R=0, G=255, B=255, W=0)
50-86	R=0, G=255, B-, W=0
87	Vert (R=0, G=255, B=0, W=0)
88-124	R+, G=255, B=0, W=0
125	Jaune (R=255, G=255, B=0, W=0)
126-162	R=255, G-, B=0, W=0
163	Rouge (R=255, G=0, B=0, W=0)
164-200	R=255, G=0, B+, W=0
201	Violet (R=255, G=0, B=255, W=0)
202-238	R-, G=0, B=255, W=0
239	Bleu (R=0, G=0, B=255, W=0)
240-247	Flux de couleur allant de rapide à lent
248-255	Changement de couleur allant de rapide à lent

Canal 14 – motifs LED ⚠ le canal 8, 11 ou 13 doit être ouvert, le canal 15 doit être fermé et les canaux

20-21 doivent être ouverts

0-9	Non fonctionnel
10-11	0
12-13	1
14-15	2
16-17	3
18-19	4
20-21	5
22-23	6
24-25	7
26-27	8

Infinity iM-2515

28-29 9

30-31 A

32-33 B

34-35 C

36-37 D

38-39 E

40-41 F

42-43 G

44-45 H

46-47

48-49 J

50-51 K

52-53 L

54-55 M

56-57 N

58-59 O

60-61 P

62-63 Q

64-65 R

66-67 S

68-69 T

70-71 U

72-73 V

74-75 W

76-77 X

78-79 Y

80-81 Z

82-83 Motif 1

84-85 Motif 2

86-87 Motif 3

88-89 Motif 4

90-91 Motif 5

92-93 Motif 6

94-95 Motif 7

96-97 Motif 8

98-99 Motif 9

100-101 Motif 10

102-103 Motif 11

104-105 Motif 12

106-107 Motif 13

108-109 Motif 14

110-111 Motif 15

112-113 Motif 16

114-115 Motif 17

116-117 Motif 18

118-119 Motif 19

120-121 Motif 20

122-123 Motif 21

124-125 Motif 22

126-127 Motif 23

128-129 Motif 24

130-131 Motif 25

132-133 Motif 26

134-135 Motif 27

136-137 Motif 28

Infinity iM-2515

138-139	Motif 29
140-141	Motif 30
142-143	Motif 31
144-145	Motif 32
146-147	Motif 33
148-149	Motif 34
150-151	Motif 35
152-153	Motif 36
154-155	LED 1
156-157	LED 2
158-159	LED 3
160-161	LED 4
162-163	LED 5
164-165	LED 6
166-167	LED 7
168-169	LED 8
170-171	LED 9
172-173	LED 10
174-175	LED 11
176-177	LED 12
178-179	LED 13
180-181	LED 14
182-183	LED 15
184-185	LED 16
186-187	LED 17
188-189	LED 18
190-191	LED 19
192-193	LED 20
194-195	LED 21
196-197	LED 22
198-199	LED 23
200-201	LED 24
202-203	LED 25
204-205	Motif 37
206-207	Motif 38
208-209	Motif 39
210-211	Motif 40
212-213	Motif 41
214-215	Motif 42
216-217	Motif 43
218-219	Motif 44
220-223	Motif 45
224-225	Motif 46
226-227	Motif 47
228-229	Motif 48
230-231	Motif 49
232-233	Motif 50
234-235	Motif 51
236-237	Motif 52
238-239	Motif 53
240-241	Motif 54
242-243	Motif 55
244-245	Motif 56
246-247	Motif 57
248-249	Motif 58

Infinity iM-2515

250-251 Motif 59

252-253 Motif 60

254-255 Les 25 LEDs allumées

Canal 15 – programmes couleur ⚠ le canal 8, 11 ou 13 doit être ouvert et les canaux 20-21 doivent être ouverts ⚠

0-15	Non fonctionnel
16-17	Programme couleur intégré 1
18-19	Programme couleur intégré 2
20-21	Programme couleur intégré 3
22-23	Programme couleur intégré 4
24-25	Programme couleur intégré 5
26-27	Programme couleur intégré 6
28-29	Programme couleur intégré 7
30-31	Programme couleur intégré 8
32-33	Programme couleur intégré 9
34-35	Programme couleur intégré 10
36-37	Programme couleur intégré 11
38-39	Programme couleur intégré 12
40-41	Programme couleur intégré 13
42-43	Programme couleur intégré 14
44-45	Programme couleur intégré 15
46-47	Programme couleur intégré 16
48-49	Programme couleur intégré 17
50-51	Programme couleur intégré 18
52-53	Programme couleur intégré 19
54-55	Programme couleur intégré 20
56-57	Programme couleur intégré 21
58-59	Programme couleur intégré 22
60-61	Programme couleur intégré 23
62-63	Programme couleur intégré 24
64-65	Programme couleur intégré 25
66-67	Programme couleur intégré 26
68-69	Programme couleur intégré 27
70-71	Programme couleur intégré 28
72-73	Programme couleur intégré 29
74-75	Programme couleur intégré 30
76-77	Programme couleur intégré 31
78-79	Programme couleur intégré 32
80-81	Programme couleur intégré 33
82-83	Programme couleur intégré 34
84-85	Programme couleur intégré 35
86-87	Programme couleur intégré 36
88-89	Programme couleur intégré 37
90-91	Programme couleur intégré 38
92-93	Programme couleur intégré 39
94-95	Programme couleur intégré 40
96-97	Programme couleur intégré 41
98-99	Programme couleur intégré 42
100-101	Programme couleur intégré 43
102-103	Programme couleur intégré 44
104-105	Programme couleur intégré 45
106-107	Programme couleur intégré 46
108-109	Programme couleur intégré 47
110-111	Programme couleur intégré 48
112-113	Programme couleur intégré 49
114-115	Programme couleur intégré 50
116-117	Programme couleur intégré 51

118-119	Programme couleur intégré 52
120-121	Programme couleur intégré 53
122-123	Programme couleur intégré 54
124-125	Programme couleur intégré 55
126-127	Programme couleur intégré 56
128-129	Programme couleur intégré 57
130-131	Programme couleur intégré 58
132-133	Programme couleur intégré 59
134-135	Programme couleur intégré 60
136-137	Programme couleur fixe intégré 1
138-139	Programme couleur fixe intégré 2
140-141	Programme couleur fixe intégré 3
142-143	Programme couleur fixe intégré 4
144-145	Programme couleur fixe intégré 5
146-147	Programme couleur fixe intégré 6
148-149	Programme couleur fixe intégré 7
150-151	Programme couleur fixe intégré 8
152-153	Programme couleur fixe intégré 9
154-155	Programme couleur fixe intégré 10
156-157	Programme couleur fixe intégré 11
158-159	Programme couleur fixe intégré 12
160-161	Programme couleur fixe intégré 13
162-163	Programme couleur fixe intégré 14
164-165	Programme couleur fixe intégré 15
166-167	Programme couleur fixe intégré 16
168-169	Programme couleur fixe intégré 17
170-171	Programme couleur fixe intégré 18
172-173	Programme couleur fixe intégré 19
174-175	Programme couleur fixe intégré 20
176-177	Programme couleur fixe intégré 21
178-179	Programme couleur fixe intégré 22
180-181	Programme couleur fixe intégré 23
182-183	Programme couleur fixe intégré 24
184-185	Programme couleur fixe intégré 25
186-187	Programme couleur fixe intégré 26
188-189	Programme couleur fixe intégré 27
190-191	Programme couleur fixe intégré 28
192-193	Programme couleur fixe intégré 29
194-195	Programme couleur fixe intégré 30
196-197	Programme couleur fixe intégré 31
198-199	Programme couleur fixe intégré 32
200-201	Programme couleur fixe intégré 33
202-203	Programme couleur fixe intégré 34
204-205	Programme couleur fixe intégré 35
206-207	Programme couleur fixe intégré 36
208-209	Programme couleur fixe intégré 37
210-211	Programme couleur fixe intégré 38
212-213	Programme couleur fixe intégré 39
214-215	Programme couleur fixe intégré 40
216-217	Programme couleur fixe intégré 41
218-219	Programme couleur fixe intégré 42
220-221	Programme couleur fixe intégré 43
222-223	Programme couleur fixe intégré 44
224-225	Programme couleur fixe intégré 45
226-227	Programme couleur fixe intégré 46
228-229	Programme couleur fixe intégré 47
230-231	Programme couleur fixe intégré 48
232-233	Programme couleur fixe intégré 49
234-235	Programme couleur fixe intégré 50
236-237	Programme couleur fixe intégré 51
238-239	Programme couleur fixe intégré 52
240-241	Programme couleur fixe intégré 53
242-243	Programme couleur fixe intégré 54
244-245	Programme couleur fixe intégré 55
246-247	Programme couleur fixe intégré 56
248-249	Programme couleur fixe intégré 57
250-251	Programme couleur fixe intégré 58
252-253	Programme couleur fixe intégré 59
254-255	Programme couleur fixe intégré 60

Canal 16 – vitesse du programme

les canaux 15, 20 et 21 doivent être ouverts

les canaux 15, 20 et 21 doivent être ouverts

0	Couleurs statiques
1-127	Rotation dans le sens des aiguilles d'une montre, de lent à rapide
128-255	Rotation dans le sens inverse des aiguilles d'une montre, de lent à rapide

Canal 17 - effet de fondu des LEDs

0-255

Effet de fondu des LEDs, de OFF à élevé

Canal 18 - macro couleurs d'arrière-plan

!

le canal 19 doit être ouvert

!

0	Non fonctionnel
1-2	Blanc, 2 700 K
3-4	Blanc, 3 200 K
5-6	Blanc, 4 200 K
7-8	Blanc, 5 600 K
9-10	Blanc, 8 000 K
11	Bleu (R=0, G=0, B=255, W=0)
12-48	R=0, G-, B=255, W=0
49	Cyan (R=0, G=255, B=255, W=0)
50-86	R=0, G=255, B-, W=0
87	Vert (R=0, G=255, B=0, W=0)
88-124	R+, G=255, B=0, W=0
125	Jaune (R=255, G=255, B=0, W=0)
126-162	R=255, G-, B=0, W=0
163	Rouge (R=255, G=0, B=0, W=0)
164-200	R=255, G=0, B+, W=0
201	Violet (R=255, G=0, B=255, W=0)
202-238	R-, G=0, B=255, W=0
239	Bleu (R=0, G=0, B=255, W=0)
240-247	Flux de couleur allant de rapide à lent
248-255	Changement de couleur allant de rapide à lent

Canal 19 - variateur d'intensité d'arrière-plan

0-255

Variateur d'intensité, de OFF à full ON

Canal 20-variateur d'intensité master

0-255

Variateur d'intensité, de OFF à full ON

Canal 21 - obturateur/stroboscope

Canal 20 doit être ouvert

0-19	Fermé
20-24	Obturateur ouvert
25-64	Effet de stroboscope 1, de rapide à lent
65-69	Obturateur ouvert
70-84	Effet de stroboscope 2 (rapide on et lent off), de rapide à lent
85-89	Obturateur ouvert
90-104	Effet de stroboscope 3 (rapide on et lent off), de rapide à lent
105-109	Obturateur ouvert
110-124	Effet de stroboscope 4 (stroboscope aléatoire), de rapide à lent
125-129	Obturateur ouvert
130-144	Effet de stroboscope 5 (stroboscope aléatoire rapide on et lent off), de rapide à lent
145-149	Obturateur ouvert
150-164	Effet de stroboscope 6 (stroboscope aléatoire lent on et rapide off), de rapide à lent
165-169	Obturateur ouvert
170-184	Effet de stroboscope 7 (stroboscope avec pulsation), de rapide à lent
185-189	Obturateur ouvert
190-204	Effet de stroboscope 8 (stroboscope avec pulsation de fréquence aléatoire), de rapide à lent
205-209	Obturateur ouvert
210-224	Effet de stroboscope 9 (lumière stroboscopique se désagrégeant graduellement), de rapide à lent
225-229	Obturateur ouvert
230-244	Effet de stroboscope 10 (stroboscope avec pulsation), de rapide à lent
245-255	Obturateur ouvert

Canal 22 - fonctions

0-19	Non fonctionnel
20-24	Mélange des couleurs RGBW après 5 secondes
25-29	Mélange des couleurs CMY après 5 secondes
30-49	Non fonctionnel
50-54	Réinitialisation de l'orientation après 5 secondes
55-59	Réinitialisation de l'inclinaison après 5 secondes
60-69	Non fonctionnel
70-74	Réinitialisation de l'orientation/inclinaison après 5 secondes
75-79	Non fonctionnel après 5 secondes
80-114	Orientation/inclinaison rapide après 5 secondes
115-119	Orientation/inclinaison lente après 5 secondes
120-124	Ventilateur de refroidissement lent après 5 secondes
125-129	Ventilateur de refroidissement à pleine vitesse après 5 secondes
130-134	Ventilateur de refroidissement en fonction de la température après 5 secondes
135-139	Variateur d'intensité rapide après 5 secondes
140-144	Variateur d'intensité lent après 5 secondes
145-255	Non fonctionnel

Canal 23 – programmes intégrés

0-7	Non fonctionnel
8-23	Programme 1
24-39	Programme 2
40-55	Programme 3
56-71	Programme 4
72-87	Programme 5
88-103	Programme 6
104-119	Programme 7
120-135	Programme 8
136-151	Programme 9

Infinity iM-2515

152-167	Programme 10
168-183	Programme 11
184-199	Programme 12
200-215	Programme 13
216-231	Programme 14
232-247	Programme 15
248-255	Programme 16

123 canaux

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

Canal 1 - mouvement horizontal (orientation)

Faites monter le curseur afin de faire bouger la tête horizontalement (PAN).

Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d'une extrémité à l'autre (0-255, 128-centre).

La tête peut tourner de 540° et s'arrêter sur n'importe quelle position voulue.

Canal 2 - mouvement vertical (inclinaison)

Faites monter le curseur afin de déplacer la lyre verticalement (inclinaison).

Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d'une extrémité à l'autre (0-255, 128-centre).

La tête peut tourner de 270° et s'arrêter sur n'importe quelle position voulue.

Canal 3 - orientation fine 16 bits

Canal 4 – Inclinaison fine 16 bits

Canal 5 – vitesse des mouvements d'orientation/inclinaison

0-255

De lent à rapide

Canal 6 - mouvement horizontal continu (orientation)

0	Arrêt
1-127	Rotation dans le sens inverse des aiguilles d'une montre, de lent à rapide
128-255	Rotation dans le sens des aiguilles d'une montre, de lent à rapide

Canal 7 - mouvement vertical continu (inclinaison)

0	Arrêt
1-127	Rotation dans le sens inverse des aiguilles d'une montre, de lent à rapide
128-255	Rotation dans le sens des aiguilles d'une montre, de lent à rapide

Canal 8 – rouge 🚠 canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé

0-255 Réglage graduel du rouge, de sombre à plus clair

Canal 9 – vert 🚫 canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé

0-255 Réglage graduel du vert, de sombre à plus clair

Canal 10 – bleu des canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé

0-255 Réglage graduel du bleu, de sombre à plus clair

Canal 11 - blanc ▲ des canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé

0-255 Réglage graduel du blanc, de sombre à plus clair

Canal 12 – rouge 1 ⚠️ les canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé ⚠️

0-255 Réglage graduel du rouge, de sombre à plus clair

Canal 13 - vert 1 des canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé

0-255 Réglage graduel du vert, de sombre à plus clair

Canal 14 – bleu 1 des canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé

0-255 Réglage graduel du bleu, de sombre à plus clair

Canal 15 – blanc 1 ⚠️ les canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé

0-255 Réglage graduel du blanc, de sombre à plus clair

Canal 108 – rouge 25 ⚠️ les canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé ⚠️

0-255 Réglage graduel du rouge, de sombre à plus clair

Canal 109 – vert 25 ⚠️ les canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé ⚠️

0-255 Réglage graduel du vert, de sombre à plus clair

Canal 110 – bleu 25 ⚠️ les canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé ⚠️

0-255 Réglage graduel du bleu, de sombre à plus clair

Canal 111 – blanc 25 ⚠️ les canaux 120 et 121 doivent être ouverts, le canal 113 doit être fermé

0-255 Réglage graduel du blanc, de sombre à plus clair

Canal 112 - température des couleurs

0	Non fonctionnel
1-255	Température des couleurs, de 19 000 K à 2 700 K

Canal 113 - macro couleurs de canal 115 doit être fermé

0	Non fonctionnel
1-2	Blanc, 2 700 K

3-4	Blanc, 3 200 K
5-6	Blanc, 4 200 K
7-8	Blanc, 5 600 K
9-10	Blanc, 8 000 K
11	Bleu (R=0, G=0, B=255, W=0
12-48	R=0, G-, B=255, W=0
49	Cyan (R=0, G=255, B=255, W=0)
50-86	R=0, G=255, B-, W=0
87	Vert (R=0, G=255, B=0, W=0)
88-124	R+, G=255, B=0, W=0
125	Jaune (R=255, G=255, B=0, W=0)
126-162	R=255, G-, B=0, W=0
163	Rouge (R=255, G=0, B=0, W=0)
164-200	R=255, G=0, B+, W=0
201	Violet (R=255, G=0, B=255, W=0)
202-238	R-, G=0, B=255, W=0
239	Bleu (R=0, G=0, B=255, W=0)
240-247	Flux de couleur allant de rapide à lent
248-255	Changement de couleur allant de rapide à lent

Canal 114 – motifs LED ⚠ le canal 8-111 ou 113 doit être ouvert, le canal 115 doit être fermé et les canaux 120-121 doivent être ouverts ⚠

0-9	Non fonctionnel
10-11	0
12-13	1
14-15	2
16-17	3
18-19	4
20-21	5
22-23	6
24-25	7
26-27	8
28-29	9
30-31	A
32-33	B
34-35	C
36-37	D
38-39	E
40-41	F
42-43	G
44-45	H
46-47	I
48-49	J
50-51	K
52-53	L
54-55	M
56-57	N
58-59	O
60-61	P
62-63	Q
64-65	R
66-67	S
68-69	T
70-71	U

Infinity iM-2515

72-73 V

74-75 W

76-77 X

78-79 Y

80-81 Z

82-83 Motif 1

84-85 Motif 2

86-87 Motif 3

88-89 Motif 4

90-91 Motif 5

92-93 Motif 6

94-95 Motif 7

96-97 Motif 8

98-99 Motif 9

100-101 Motif 10

102-103 Motif 11

104-105 Motif 12

106-107 Motif 13

108-109 Motif 14

110-111 Motif 15

112-113 Motif 16

114-115 Motif 17

116-117 Motif 18

118-119 Motif 19

120-121 Motif 20

122-123 Motif 21

124-125 Motif 22

126-127 Motif 23

128-129 Motif 24

130-131 Motif 25

132-133 Motif 26

134-135 Motif 27

136-137 Motif 28

138-139 Motif 29

140-141 Motif 30

142-143 Motif 31

144-145 Motif 32

146-147 Motif 33

148-149 Motif 34

150-151 Motif 35

152-153 Motif 36

154-155 LED 1

156-157 LED 2

158-159 LED 3

160-161 LED 4

162-163 LED 5

164-165 LED 6

166-167 LED 7

168-169 LED 8

170-171 LED 9

172-173 LED 10

174-175 LED 11

176-177 LED 12

178-179 LED 13

180-181 LED 14

182-183	LED 15
184-185	LED 16
186-187	LED 17
188-189	LED 18
190-191	LED 19
192-193	LED 20
194-195	LED 21
196-197	LED 22
198-199	LED 23
200-201	LED 24
202-203	LED 25
204-205	Motif 37
206-207	Motif 38
208-209	Motif 39
210-211	Motif 40
212-213	Motif 41
214-215	Motif 42
216-217	Motif 43
218-219	Motif 44
220-223	Motif 45
224-225	Motif 46
226-227	Motif 47
228-229	Motif 48
230-231	Motif 49
232-233	Motif 50
234-235	Motif 51
236-237	Motif 52
238-239	Motif 53
240-241	Motif 54
242-243	Motif 55
244-245	Motif 56
246-247	Motif 57
248-249	Motif 58
250-251	Motif 59
252-253	Motif 60
254-255	Les 25 LEDs allumées

Canal 115 – programmes couleur ⚠ le canal 8-111 ou 113 doit être ouvert, le canal 115 doit être fermé et les canaux 120-121 doivent être ouverts ⚠

0-15	Non fonctionnel
16-17	Programme couleur intégré 1
18-19	Programme couleur intégré 2
20-21	Programme couleur intégré 3
22-23	Programme couleur intégré 4
24-25	Programme couleur intégré 5
26-27	Programme couleur intégré 6
28-29	Programme couleur intégré 7
30-31	Programme couleur intégré 8
32-33	Programme couleur intégré 9
34-35	Programme couleur intégré 10
36-37	Programme couleur intégré 11
38-39	Programme couleur intégré 12
40-41	Programme couleur intégré 13
42-43	Programme couleur intégré 14

44-45	Programme couleur intégré 15
46-47	Programme couleur intégré 16
48-49	Programme couleur intégré 17
50-51	Programme couleur intégré 18
52-53	Programme couleur intégré 19
54-55	Programme couleur intégré 20
56-57	Programme couleur intégré 21
58-59	Programme couleur intégré 22
60-61	Programme couleur intégré 23
62-63	Programme couleur intégré 24
64-65	Programme couleur intégré 25
66-67	Programme couleur intégré 26
68-69	Programme couleur intégré 27
70-71	Programme couleur intégré 28
72-73	Programme couleur intégré 29
74-75	Programme couleur intégré 30
76-77	Programme couleur intégré 31
78-79	Programme couleur intégré 32
80-81	Programme couleur intégré 33
82-83	Programme couleur intégré 34
84-85	Programme couleur intégré 35
86-87	Programme couleur intégré 36
88-89	Programme couleur intégré 37
90-91	Programme couleur intégré 38
92-93	Programme couleur intégré 39
94-95	Programme couleur intégré 40
96-97	Programme couleur intégré 41
98-99	Programme couleur intégré 42
100-101	Programme couleur intégré 43
102-103	Programme couleur intégré 44
104-105	Programme couleur intégré 45
106-107	Programme couleur intégré 46
108-109	Programme couleur intégré 47
110-111	Programme couleur intégré 48
112-113	Programme couleur intégré 49
114-115	Programme couleur intégré 50
116-117	Programme couleur intégré 51
118-119	Programme couleur intégré 52
120-121	Programme couleur intégré 53
122-123	Programme couleur intégré 54
124-125	Programme couleur intégré 55
126-127	Programme couleur intégré 56
128-129	Programme couleur intégré 57
130-131	Programme couleur intégré 58
132-133	Programme couleur intégré 59
134-135	Programme couleur intégré 60
136-137	Programme couleur fixe intégré 1
138-139	Programme couleur fixe intégré 2
140-141	Programme couleur fixe intégré 3
142-143	Programme couleur fixe intégré 4
144-145	Programme couleur fixe intégré 5
146-147	Programme couleur fixe intégré 6
148-149	Programme couleur fixe intégré 7
150-151	Programme couleur fixe intégré 8
152-153	Programme couleur fixe intégré 9

154-155	Programme couleur fixe intégré 10
156-157	Programme couleur fixe intégré 11
158-159	Programme couleur fixe intégré 12
160-161	Programme couleur fixe intégré 13
162-163	Programme couleur fixe intégré 14
164-165	Programme couleur fixe intégré 15
166-167	Programme couleur fixe intégré 16
168-169	Programme couleur fixe intégré 17
170-171	Programme couleur fixe intégré 18
172-173	Programme couleur fixe intégré 19
174-175	Programme couleur fixe intégré 20
176-177	Programme couleur fixe intégré 21
178-179	Programme couleur fixe intégré 22
180-181	Programme couleur fixe intégré 23
182-183	Programme couleur fixe intégré 24
184-185	Programme couleur fixe intégré 25
186-187	Programme couleur fixe intégré 26
188-189	Programme couleur fixe intégré 27
190-191	Programme couleur fixe intégré 28
192-193	Programme couleur fixe intégré 29
194-195	Programme couleur fixe intégré 30
196-197	Programme couleur fixe intégré 31
198-199	Programme couleur fixe intégré 32
200-201	Programme couleur fixe intégré 33
202-203	Programme couleur fixe intégré 34
204-205	Programme couleur fixe intégré 35
206-207	Programme couleur fixe intégré 36
208-209	Programme couleur fixe intégré 37
210-211	Programme couleur fixe intégré 38
212-213	Programme couleur fixe intégré 39
214-215	Programme couleur fixe intégré 40
216-217	Programme couleur fixe intégré 41
218-219	Programme couleur fixe intégré 42
220-221	Programme couleur fixe intégré 43
222-223	Programme couleur fixe intégré 44
224-225	Programme couleur fixe intégré 45
226-227	Programme couleur fixe intégré 46
228-229	Programme couleur fixe intégré 47
230-231	Programme couleur fixe intégré 48
232-233	Programme couleur fixe intégré 49
234-235	Programme couleur fixe intégré 50
236-237	Programme couleur fixe intégré 51
238-239	Programme couleur fixe intégré 52
240-241	Programme couleur fixe intégré 53
242-243	Programme couleur fixe intégré 54
244-245	Programme couleur fixe intégré 55
246-247	Programme couleur fixe intégré 56
248-249	Programme couleur fixe intégré 57
250-251	Programme couleur fixe intégré 58
252-253	Programme couleur fixe intégré 59
254-255	Programme couleur fixe intégré 60

Canal 116 - vitesse du programme

canaux 115, 120 et 121 doivent être ouverts

0

Couleurs statiques

1-127	Rotation dans le sens des aiguilles d'une montre, de lent à rapide
128-255	Rotation dans le sens inverse des aiguilles d'une montre, de lent à rapide

Canal 117 – effet de fondu des LEDs

0-255

Effet de fondu des LEDs, de OFF à élevé

Canal 118 - macro couleurs d'arrière-plan ⚠ le canal 119 doit être ouvert ⚠

0	Non fonctionnel
1-2	Blanc, 2 700 K
3-4	Blanc, 3 200 K
5-6	Blanc, 4 200 K
7-8	Blanc, 5 600 K
9-10	Blanc, 8 000 K
11	Bleu (R=0, G=0, B=255, W=0)
12-48	R=0, G-, B=255, W=0
49	Cyan (R=0, G=255, B=255, W=0)
50-86	R=0, G=255, B-, W=0
87	Vert (R=0, G=255, B=0, W=0)
88-124	R+, G=255, B=0, W=0
125	Jaune (R=255, G=255, B=0, W=0)
126-162	R=255, G-, B=0, W=0
163	Rouge (R=255, G=0, B=0, W=0)
164-200	R=255, G=0, B+, W=0
201	Violet (R=255, G=0, B=255, W=0)
202-238	R-, G=0, B=255, W=0
239	Bleu (R=0, G=0, B=255, W=0)
240-247	Flux de couleur allant de rapide à lent
248-255	Changement de couleur allant de rapide à lent

Canal 119 – variateur d'intensité d'arrière-plan

0-255

Variateur d'intensité, de OFF à full ON

Canal 120-variateur d'intensité master

0-255

Variateur d'intensité, de OFF à full ON

Canal 121 - obturateur/stroboscope 🚠 canal 120 doit être ouvert

0-19	Fermé
20-24	Obturateur ouvert
25-64	Effet de stroboscope 1, de rapide à lent
65-69	Obturateur ouvert
70-84	Effet de stroboscope 2 (rapide on et lent off), de rapide à lent
85-89	Obturateur ouvert
90-104	Effet de stroboscope 3 (rapide on et lent off), de rapide à lent
105-109	Obturateur ouvert
110-124	Effet de stroboscope 4 (stroboscope aléatoire), de rapide à lent
125-129	Obturateur ouvert
130-144	Effet de stroboscope 5 (stroboscope aléatoire rapide on et lent off), de rapide à lent
145-149	Obturateur ouvert
150-164	Effet de stroboscope 6 (stroboscope aléatoire lent on et rapide off), de rapide à lent
165-169	Obturateur ouvert
170-184	Effet de stroboscope 7 (stroboscope avec pulsation), de rapide à lent
185-189	Obturateur ouvert
190-204	Effet de stroboscope 8 (stroboscope avec pulsation de fréquence aléatoire), de rapide à lent

Infinity iM-2515

205-209	Obturateur ouvert
210-224	Effet de stroboscope 9 (lumière stroboscopique se désagrégeant graduellement), de rapide à lent
225-229	Obturateur ouvert
230-244	Effet de stroboscope 10 (stroboscope avec pulsation), de rapide à lent
245-255	Obturateur ouvert

Canal 122 - fonctions

0-19	Non fonctionnel
20-24	Mélange des couleurs RGBW après 5 secondes
25-29	Mélange des couleurs CMY après 5 secondes
30-49	Non fonctionnel
50-54	Réinitialisation de l'orientation après 5 secondes
55-59	Réinitialisation de l'inclinaison après 5 secondes
60-69	Non fonctionnel
70-74	Réinitialisation de l'orientation/inclinaison après 5 secondes
75-79	Non fonctionnel après 5 secondes
80-114	Orientation/inclinaison rapide après 5 secondes
115-119	Orientation/inclinaison lente après 5 secondes
120-124	Ventilateur de refroidissement lent après 5 secondes
125-129	Ventilateur de refroidissement à pleine vitesse après 5 secondes
130-134	Ventilateur de refroidissement en fonction de la température après 5 secondes
135-139	Variateur d'intensité rapide après 5 secondes
140-144	Variateur d'intensité lent après 5 secondes
145-255	Non fonctionnel

Canal 123 – programmes intégrés

0-7	Non fonctionnel
8-23	Programme 1
24-39	Programme 2
40-55	Programme 3
56-71	Programme 4
72-87	Programme 5
88-103	Programme 6
104-119	Programme 7
120-135	Programme 8
136-151	Programme 9
152-167	Programme 10
168-183	Programme 11
184-199	Programme 12
200-215	Programme 13
216-231	Programme 14
232-247	Programme 15
248-255	Programme 16

100+15 canaux (ArtNet + mode DMX)

ArtNet

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

Canal 1 - rouge 1 des canaux DMX 12 et 13 doivent être ouverts

0-255 Réglage graduel du rouge, de sombre à plus clair

Canal 2 - vert 1 des canaux DMX 12 et 13 doivent être ouverts

0-255 Réglage graduel du vert, de sombre à plus clair

Canal 3 - bleu 1 canaux DMX 12 et 13 doivent être ouverts

0-255 Réglage graduel du bleu, de sombre à plus clair

Canal 4 – blanc 1 400 canaux DMX 12 et 13 doivent être ouverts

0-255 Réglage graduel du blanc, de sombre à plus clair

Canal 5 - rouge 2 canaux DMX 12 et 13 doivent être ouverts

0-255 Réglage graduel du rouge, de sombre à plus clair

Canal 6 - vert 2 des canaux DMX 12 et 13 doivent être ouverts

0-255 Réglage graduel du vert, de sombre à plus clair

Canal 7 - bleu 2 canaux DMX 12 et 13 doivent être ouverts

0-255 Réglage graduel du bleu, de sombre à plus clair

Canal 8 – blanc 2 🚫 canaux DMX 12 et 13 doivent être ouverts

0-255 Réglage graduel du blanc, de sombre à plus clair

•

•

•

•

•

•

•

•

●

Canal 97 – rouge 25 les canaux DMX 12 et 13 doivent être ouverts

0-255 Réglage graduel du rouge, de sombre à plus clair

Canal 98 - vert 25 🚫 canaux DMX 12 et 13 doivent être ouverts

0-255 Réglage graduel du vert, de sombre à plus clair

Canal 99 – bleu 25 des canaux DMX 12 et 13 doivent être ouverts

0-255 Réglage graduel du bleu, de sombre à plus clair

Canal 100 – blanc 25 les canaux DMX 12 et 13 doivent être ouverts

0-255 Réglage graduel du blanc, de sombre à plus clair

100+15 canaux DMX (ArtNet + mode DMX)

Canal 1 - mouvement horizontal (orientation)

Faites monter le curseur afin de faire bouger la tête horizontalement (PAN).

Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d'une extrémité à l'autre (0-255, 128-centre).

La tête peut tourner de 540° et s'arrêter sur n'importe quelle position voulue.

Canal 2 - mouvement vertical (inclinaison)

Faites monter le curseur afin de déplacer la lyre verticalement (inclinaison).

Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d'une extrémité à l'autre (0-255, 128-centre).

La tête peut tourner de 270° et s'arrêter sur n'importe quelle position voulue.

Canal 3 - orientation fine 16 bits

Canal 4 – Inclinaison fine 16 bits

Canal 5 – vitesse des mouvements d'orientation/inclinaison

0-255

De lent à rapide

Canal 6 - mouvement horizontal continu (orientation)

0	Arrêt
1-127	Rotation dans le sens inverse des aiguilles d'une montre, de lent à rapide
128-255	Rotation dans le sens des aiguilles d'une montre, de lent à rapide

Canal 7 - mouvement vertical continu (inclinaison)

0	Arrêt
1-127	Rotation dans le sens inverse des aiguilles d'une montre, de lent à rapide
128-255	Rotation dans le sens des aiguilles d'une montre, de lent à rapide

Canal 8 - rouge

canaux DMX 12 et 13 doivent être ouverts

0-255

Réglage graduel du rouge, de sombre à plus clair

Canal 9 - vert

canaux DMX 12 et 13 doivent être ouverts

0-255

Réglage graduel du vert, de sombre à plus clair

Canal 10 - bleu

canaux DMX 12 et 13 doivent être ouverts

0-255

Réglage graduel du bleu, de sombre à plus clair

Canal 11 - blanc

canaux DMX 12 et 13 doivent être ouverts

0-255

Réglage graduel du blanc, de sombre à plus clair

Canal 12-variateur d'intensité master

0-255

Variateur d'intensité, de OFF à full ON

Canal 13 - obturateur/stroboscope

canal DMX 12 doit être ouvert

0-19

Fermé

20-24

Obturateur ouvert

25-64

Effet de stroboscope 1, de rapide à lent

65-69

Obturateur ouvert

70-84

Effet de stroboscope 2 (rapide on et lent off), de rapide à lent

85-89

Obturateur ouvert

90-104

Effet de stroboscope 3 (rapide on et lent off), de rapide à lent

105-109

Obturateur ouvert

110-124

Effet de stroboscope 4 (stroboscope aléatoire), de rapide à lent

125-129

Obturateur ouvert

130-144

Effet de stroboscope 5 (stroboscope aléatoire rapide on et lent off), de rapide à lent

145-149

Obturateur ouvert

150-164

Effet de stroboscope 6 (stroboscope aléatoire lent on et rapide off), de rapide à lent

165-169

Obturateur ouvert

170-184

Effet de stroboscope 7 (stroboscope avec pulsation), de rapide à lent

185-189

Obturateur ouvert

190-204

Effet de stroboscope 8 (stroboscope avec pulsation de fréquence aléatoire), de rapide à lent

205-209

Obturateur ouvert

210-224

Effet de stroboscope 9 (lumière stroboscopique se désagrégeant graduellement), de rapide à lent

225-229

Obturateur ouvert

230-244

Effet de stroboscope 10 (stroboscope avec pulsation), de rapide à lent

245-255

Obturateur ouvert

Canal 14 - fonctions

0-19

Non fonctionnel

20-24

Mélange des couleurs RGBW après 5 secondes

25-29

Mélange des couleurs CMY après 5 secondes

30-49

Non fonctionnel

50-54

Réinitialisation de l'orientation après 5 secondes

55-59

Réinitialisation de l'inclinaison après 5 secondes

60-69

Non fonctionnel

70-74

Réinitialisation de l'orientation/inclinaison après 5 secondes

75-79

Non fonctionnel après 5 secondes

80-114

Orientation/inclinaison rapide après 5 secondes

115-119

Orientation/inclinaison lente après 5 secondes

120-124

Ventilateur de refroidissement lent après 5 secondes

Infinity iM-2515

125-129	Ventilateur de refroidissement à pleine vitesse après 5 secondes
130-134	Ventilateur de refroidissement en fonction de la température après 5 secondes
135-139	Variateur d'intensité rapide après 5 secondes
140-144	Variateur d'intensité lent après 5 secondes
145-255	Non fonctionnel
Canal 15 – programmes intégrés de la lyre
0-7	Non fonctionnel
8-23	Programme intégré 1
24-39	Programme intégré 2
40-55	Programme intégré 3
56-71	Programme intégré 4
72-87	Programme intégré 5
88-103	Programme intégré 6
104-119	Programme intégré 7
120-135	Programme intégré 8
136-151	Programme intégré 9
152-167	Programme intégré 10
168-183	Programme intégré 11
184-199	Programme intégré 12
200-215	Programme intégré 13
216-231	Programme intégré 14
232-247	Programme intégré 15
248-255	Programme intégré 16

Réglages des canaux

Connector à un réseau

Paramètres ArtNet

01) Installez n'importe quel logiciel basé sur ArtNet sur votre PC (Windows, Mac ou console utilisateur avec prise en charge ArtNet).
02) Connectez la source d'alimentation à l'Infinity.
03) Connectez l'entrée du connecteur Ethernet de l'appareil (08) au connecteur Ethernet de votre logiciel / contrôleur d'éclairage, à l'aide d'un câble CAT-5/CAT-6.
04) Réglez l'adresse IP de votre logiciel / contrôleur d'éclairage sur 2.x.x.x. ou 10.x.x.x, selon les paramètres ArtNet.
05) Réglez le masque de sous-réseau sur 255.0.0.0. sur l'Infinity et votre logiciel / contrôleur d'éclairage. Assurez-vous que tous les appareils sur le réseau ont une adresse IP unique.
06) Si vous souhaitez connecter plus d'un appareil, suivez l'exemple ci-dessous.

Exemple :

01) Assurez-vous que chaque Infinity connectée a une adresse IP unique.
02) Assurez-vous que le masque de sous-réseau est réglé sur 255.0.0.0. sur chaque appareil.
03) Réglez l'univers de la première Infinity sur 1.
04) Réglez la première adresse DMX de l'Infinity sur 001.
05) Si vous avez atteint la limite DMX de 512 canaux en connectant plusieurs Infinity, réglez l'univers de l'Infinity suivant sur 2 et son adresse DMX sur 001.
06) Répétez l'étape 5 jusqu'à 255 fois (puisqu'il y a 255 univers disponibles).
07) À l'aide de votre logiciel, mappez tous les appareils connectés, en utilisant les paramètres décrits plus haut.
08) Les Infinity sont maintenant prêtes à être utilisées.
09) Lorsque vous créez de grandes configurations, il est recommandé d'utiliser un commutateur à haute vitesse pour distribuer le signal de données ArtNet.

Comment fabriquer un fil de transmission des données

Un câble ETHERNET standard peut être utilisé pour remplacer un câble de données chargé de transmettre les informations à l'iM-2515.

Veuillez suivre les instructions ci-dessous pour fabriquer un fil NET de qualité supérieure.

Prenez un fil NET standard (CAT 5 / 5E / 6) et branchez-le à un connecteur RJ45 identique à celui de la photo ci-dessous (schéma 08). La couleur des fils devrait correspondre au schéma suivant :

RJ-45 Male Plug

87654321

12345678

12345678

RJ-45 Female Plug

Color Standard EIA/TIA T568A

L'utilisateur doit s'assurer que les installations liées à la sécurité et techniques soient inspectées par un expert, chaque année, au cours d'un test d'acceptation L'utilisateur doit s'assurer que les installations liées à la sécurité et techniques sont inspectées chaque année par une personne qualifiée.

Il faut tenir compte des points suivants durant l'inspection :

01) Toutes les vis utilisées pour l'installation de l'appareil ou des parties de celui-ci doivent être bien vissées et ne pas être corrodées.
02) Les boîtiers, fixations et systèmes d'installation ne devront comporter aucune déformation.
03) Les pièces mécaniques mobiles, les essieux ou les goupilles par exemple, ne devront présenter aucune trace d'usure.
04) Les cordons d'alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux.

L'iM-2515 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l'appareil reste propre.

Si tel n'est pas le cas, le niveau de luminosité de l'appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à l'aide d'un chiffon humide. Ne plongez sous aucun prétexte l'appareil dans un liquide. Nettoyez la lentille avec un nettoyant vitres et un chiffon doux. N'utilisez ni alcool ni solvants.

La lentille frontale doit être nettoyée chaque semaine car le liquide fumigène tend à accumuler des résidus, ce qui provoque la réduction rapide de la luminosité.

Les ventilateurs de refroidissement devraient être nettoyés une fois par mois avec une brosse douce. Prenez soin de nettoyer les composants internes une fois par an avec une brosse douce et un aspirateur. Assurez-vous que les branchements sont propres. Débranchez l'alimentation électrique et nettoyez les connexions DMX à l'aide d'un chiffon humide. Assurez-vous que les connexions sont parfaitement sèche avant de connecter le matériel ou de le brancher à l'alimentation électrique.

Remplacement d'un fusible

Une hausse de tension, un court-circuit ou une alimentation électrique inappropriée peut faire griller un fusible. Si cela arrive, le produit ne pourra en aucun cas fonctionner. Vous devrez alors suivre les indications ci-dessous :

01) Débranchez l'appareil de la prise de courant.
02) Insérez un tournevis à tête plate dans le logement situé sur le couvercle du fusible. Tournez le tournevis vers la gauche, tout en poussant un petit peu (tournez et poussez). Cela permet au fusible de sortir de son emplacement.
03) Retirez le fusible usagé. S'il est brun ou translucide, c'est qu'il a grillé.
04) Insérez le fusible de remplacement dans le porte-fusible. Remettez le couvercle. Assurez-vous d'utiliser un fusible de même type et spécification. Consultez l'étiquette des spécifications du produit pour plus de détails.

Résolution des problèmes

Ce guide de résolution des problèmes vise à vous aider à résoudre des problèmes simples.

Pour ce faire, vous devez suivre les étapes suivantes dans l'ordre afin de trouver une solution. Dès que l'appareil fonctionne à nouveau correctement, ne suivez plus les étapes suivantes.

Absence de lumière

Si l'effet lumineux ne fonctionne pas bien, confiez-en la réparation à un technicien.

Il se peut que le problème soit lié : à l'alimentation, aux LED, au fusible.

01) Alimentation. Vérifiez que l'appareil est branché sur la bonne alimentation.
02) LED. Rapportez l'Infinity à votre revendeur Infinity.
03) Fusible. Remplacez le fusible. Reportez-vous à la page 49 pour remplacer le fusible.
04) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l'appareil.
05) Si vous ne parvenez pas à déterminer la cause du problème, n'ouvrez en aucun cas l'Infinity, cela pourrait abîmer l'unité et annuler la garantie.
06) Rapportez-la à votre revendeur.

Absence de réponse au DMX

Il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement de la console ou de la carte DMX d'effets lumineux.

01) Vérifiez le réglage DMX. Assurez-vous que les adresses DMX sont correctes.
02) Vérifiez le câble DMX : débranchez l'appareil, changez le câble DMX puis reconnectez l'appareil à l'alimentation. Essayez à nouveau votre console DMX.
03) Déterminez si la console de contrôle ou l'effet lumineux est en cause. La console fonctionne-t-elle correctement avec d'autres produits DMX ? Si ce n'est pas le cas, vous devez la faire réparer. Si elle fonctionne correctement avec d'autres produits DMX, amenez le câble DMX et l'effet lumineux à un technicien qualifié.

Problème	Cause(s) probable(s)	Solution
Un ou plusieurs appareils ne fonctionnent pas	L'alimentation est défectueuse	Vérifiez que l'appareil est allumé et que les câbles sont correctement branchés.
	Le fusible principal a grillé	Remplacez le fusible.
Les appareils se réinitialisent correctement mais répondent tous à la console de contrôle de manière irrégulière, voire ne lui répondent pas du tout	La console de contrôle n'est pas connectée.	Connectez la console.
	La sortie XLR à 3/5 broches de la console de contrôle ne correspond pas à la sortie XLR du premier appareil sur la chaîne DMX (le signal est par ex. inversé)	Installez un câble d'inversion de phase entre la console de contrôle et le premier appareil de la liaison.
Les appareils se remettent à zéro correctement, mais ils réagissent tous à la console de manière irrégulière, voire ne lui répondent pas du tout	Données de mauvaise qualité.	Vérifiez la qualité des données. Si elle est très inférieure à 100 %, le problème peut être dû à une mauvaise connexion de la ligne, à des câbles de mauvaise qualité ou cassés, à l'absence d'une fiche ou encore au fait qu'un appareil perturbe la liaison
	Mauvaise connexion de ligne	Vérifiez les branchements et les câbles. Remédiez aux mauvais branchements. Réparez ou remplacez les câbles abîmés
	La ligne ne se termine pas sur une fiche de 120 ohms	Insérez une fiche dans la prise de sortie du dernier projecteur de la ligne.
	Adressage incorrect des appareils	Vérifiez le réglage des adresses.
	L'un des appareils est défectueux et perturbe la transmission des données sur la liaison	Shuntez les projecteurs un par un jusqu'à ce que le système fonctionne à nouveau normalement : débranchez les deux connecteurs et branchez-les directement l'un à l'autre.Faites réviser le projecteur défectueux par un technicien qualifié.
	Les appareils ont des sorties XLR à 3 / 5 broches qui ne correspondent pas (broches 2 et 3 inversées)	Installez un câble d'inversion de phase entre les appareils ou permutez les broches 2 et 3 de l'appareil qui se comporte de manière irrégulière.
Pas de lumière ou les LED s'éteignent de manière intermittente.	L'appareil est trop chaud.	Laissez-le refroidir.Nettoyez le ventilateur.Assurez-vous que les orifices d'aération et la lentille frontale ne sont pas obstrués.Allumez l'air conditionné.
	Les LED sont abîmées.	Déconnectez le projecteur et rapportez-le à votre revendeur.
	Les réglages de l'alimentation ne correspondent pas à la tension et à la fréquence C.A.	Débranchez l'appareil. Vérifiez les réglages et modifiez-les si nécessaire

Spécifications du produit

Modèle	Infinity iM-2515
Tension d'entrée	100-240 V C.A., 50/60 Hz
Consommation	510 W (pleine puissance)
Raccordement DMX	30 unités
Fusible	F10AL/250 V
Dimensions	470 x 295 x 580 mm (l x L x H)
Poids	22 kg
Fonctionnement et programmation :
Broche du signal OUT	Broche 1 terre, broche 2 (-), broche 3 (+)
Mode DMX	23, 123, 100 +15 canaux
Entrée de signal	Entrée XLR à 3 broches / 5 broches
Sortie de signal	Sortie XLR à 3 broches / 5 broches
Effets électromécaniques :
Source lumineuse	25 RGBW 4-en-1 Osram Ostar de 15 W
Puissance lumineuse	11 700 Lumens
Mélange de couleurs	RGBW, CMY
Température de couleur	19 000 K
Ouverture angulaire	4,5°
Variateur d'intensité	0-100 %
Stroboscope	0-20 K
Orientation	540°
Inclinaison	270°
Courbes de variation d'intensité	Linéaire, carrée, carrée inversée, courbe S
Boîtier	Métal et plastique ignifuge
Indice de protection IP	IP20
Contrôle DMX	Via une console DMX standard
Intégré	Affichage LCD avec capteur de gravité
Contrôle	Autonome, maître/esclave, DMX - 512, DMX-512+ArtNet
Prises	PowerCon vers Schuko dédié et connecteur de données
Température ambiante max. t_a	40 °C
Température max. du boîtier t_B	80 °C
Distance minimum :
Distance minimum des surfaces inflammables	0,5 m
Distance minimum de l'objet éclairé	2 m

La conception et les caractéristiques du produit sont soumises à modification sans avis préalable.

Adresse électronique : [e-mail]

Dimensions

470 mm 335 mm 580 mm 295 mm 350 mm
