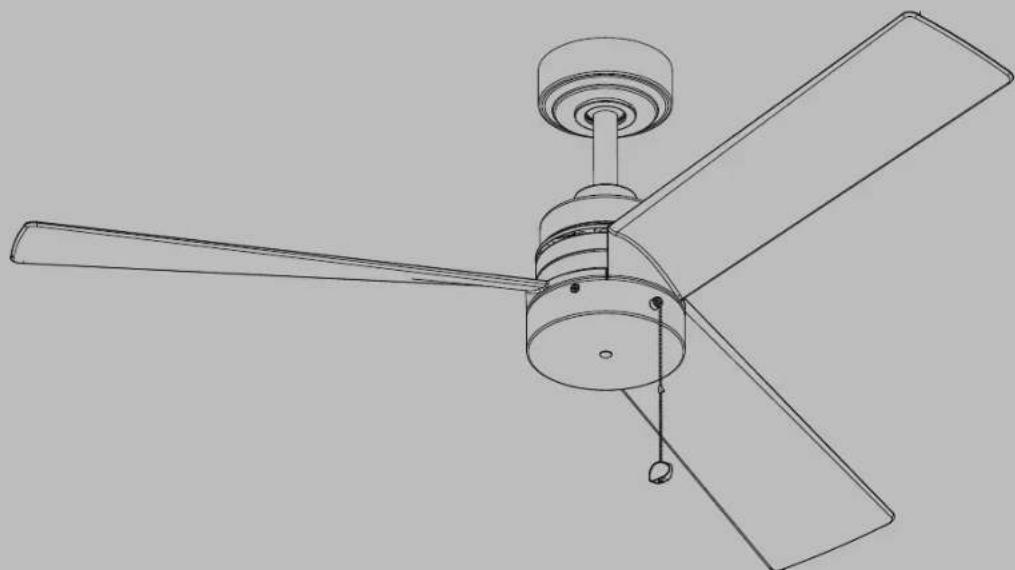

Type de produit	Ventilateur de plafond
Marque	Kichler
Modèle	Spyn Lite
Diamètre des pales	1,32 m (52 pouces)
Poids net	6,5 kg
Poids brut	7,8 kg
Alimentation	120 V ~ 60 Hz
Nombre de vitesses	3 (élevée, moyenne, basse)
Inverseur de sens	Oui, été/hiver
Commande	Chaînette de tirage
Hauteur minimale d'installation	2,1 m du sol
Capacité de la boîte de sortie	15,9 kg (35 lb) minimum
Utilisation avec variateur	Non compatible
Matériau des pales	Non spécifié (estimation : plastique ou bois)
Nettoyage	Chiffon sec ou légèrement humide, sans détergent
Distance recommandée au plafond	30,5 cm (12 pouces) minimum
Nombre de pales	3
Câble de sécurité fourni	Oui (obligatoire au Canada)
Garantie	Non spécifiée (estimation : 1 an)
Référence fabricant	Spyn Lite 52"

FOIRE AUX QUESTIONS - Spyn Lite Kichler

Quelle est la hauteur minimale d'installation du ventilateur ?

La hauteur minimale entre le bord inférieur des pales et le sol doit être de 2,1 mètres (7 pieds).

Puis-je utiliser un variateur de vitesse mural avec ce ventilateur ?

Non, ce ventilateur n'est pas compatible avec les commandes de vitesse à semi-conducteurs. Utilisez uniquement la chaînette de tirage fournie.

Comment inverser le sens de rotation des pales ?

Utilisez l'interrupteur à glissière noir situé sur le côté du boîtier de l'interrupteur. Assurez-vous que le ventilateur est éteint et les pales immobiles avant de manœuvrer l'interrupteur.

Que faire si le ventilateur vacille ?

Vérifiez que toutes les vis des pales et du support sont bien serrées. Mesurez la distance de chaque pale au plafond ; l'écart entre les pales ne doit pas dépasser 3 mm (1/8 po). Si nécessaire, échangez deux pales adjacentes pour équilibrer le poids.

Comment nettoyer le ventilateur ?

Utilisez un chiffon sec ou légèrement humide (pas de détergent ni d'eau). Assurez-vous que l'alimentation est coupée avant le nettoyage.

Le ventilateur ne démarre pas après l'installation, que faire ?

Vérifiez les fusibles ou disjoncteurs. Assurez-vous que tous les raccordements électriques sont bien serrés et que l'alimentation est rétablie au panneau principal.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'un tournevis à lame, d'une clé de 11 mm, d'un escabeau et de pinces coupantes.

Puis-je installer ce ventilateur sur un plafond incliné ?

Oui, mais vous aurez peut-être besoin d'une tige descendante plus longue pour maintenir un dégagement d'au moins 30,5 cm (12 po) entre les pales et le plafond.

Que faire si le ventilateur fait du bruit ?

Laissez un rodage de 24 heures pour que les bruits disparaissent. Vérifiez que toutes les vis sont serrées et que les ampoules (si un kit lumière est installé) ne touchent aucun autre composant.

Où trouver le service client Kichler ?

Contactez le service client au 866.558.5706, du lundi au vendredi, de 8h à 17h (EST). Vous pouvez aussi visiter le site www.kichler.com.

MODE D'EMPLOI Spyn Lite Kichler

Les images du produit peuvent varier légèrement du produit réel.

1. ATTENTION – RISQUE DE CHOC ÉLECTRIQUE : Débranchez l'alimentation au panneau du disjoncteur principal ou à la boîte à fusibles principale avant de démarrer et pendant l'installation.
2. AVERTISSEMENT : Tout le câblage doit être conforme au National Electrical Code « ANSI/NFPA 70 » et aux codes électriques locaux. L'installation électrique doit être effectuée par un électricien qualifié et agréé.
3. AVERTISSEMENT : Pour réduire le risque d'électrocution, ce ventilateur doit être installé avec une commande/un interrupteur mural isolant à usage général.
4. AVERTISSEMENT : Ne convient pas à une utilisation avec des commandes de vitesse à semi-conducteurs.
5. AVERTISSEMENT : Pour réduire le risque d'incendie, d'électrocution ou de blessure corporelle, installez l'appareil sur une boîte de sortie portant la mention « acceptable pour soutenir un ventilateur de 15,9 kg (35 lb) ou moins ». Utilisez les vis de montage livrées avec la boîte de sortie. Il faudra probablement remplacer la boîte de sortie, car la plupart des boîtes de sortie utilisées pour soutenir des appareils d'éclairage ne sont pas acceptables pour soutenir un ventilateur.

En raison de la complexité de l'installation de ce ventilateur, un électricien agréé qualifié est fortement recommandé.

1. La boîte de sortie et la structure de support doivent être solidement montées et capables de supporter de manière fiable un minimum de 15,9 kg (35 lb).
   N'utilisez que des boîtes de sortie cULus portant la mention « Acceptable pour soutenir un ventilateur de 15,9 kg (35 lb) ou moins ».
2. Le ventilateur doit être monté avec un dégagement minimum de 2,1 m (7 pieds) entre le bord de fuite des pales et le sol.
3. AVERTISSEMENT : N'actionnez pas l'inverseur lorsque les pales du ventilateur sont en mouvement. Le ventilateur doit être éteint et les pales arrêtées avant d'inverser le sens des pales.
4. Évitez de placer des objets sur la trajectoire des pales.
5. AVERTISSEMENT : assurez-vous que l'alimentation est coupée avant de nettoyer votre ventilateur.

RÈGLES DE SÉCURITÉ (SUITE)

1. Pour éviter des blessures corporelles ou des dommages au ventilateur et à d'autres éléments, soyez prudent lorsque vous travaillez autour du ventilateur ou lorsque vous le nettoyez.
2. N'utilisez pas d'eau ou de détergents pour nettoyer le ventilateur ou les pales du ventilateur. Un chiffon sec à poussière ou un chiffon légèrement humide conviendra pour la plupart des nettoyages.
3. Après avoir effectué les raccordements électriques, les conducteurs raccordés doivent être tournés vers le haut et poussés avec précaution dans le boîtier de sortie. Les fils doivent être écartés avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement d'un côté de la boîte de sortie et le conducteur non mis à la terre de l'autre côté de la boîte de sortie.

4. Les schémas électriques sont fournis à titre indicatif uniquement. Les ensembles d'éclairage qui ne sont pas fournis avec le ventilateur doivent être répertoriés et marqués cULus pour une utilisation avec le modèle de ventilateur que vous installez. Les commutateurs doivent être des commutateurs cULus à usage général. Reportez-vous aux instructions fournies avec les ensembles d'éclairage et les interrupteurs pour un assemblage correct.

5. Toutes les vis de réglage doivent être vérifiées et resserrées si nécessaire avant l'installation.

6. N.W. 6,5 KG (14,33 LB) / G.W. 7,8 KG (17,19 LB)

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES, NE PLIEZ PAS LES PALES PENDANT LE MONTAGE OU APRÈS L'INSTALLATION. NE PAS INSÉRER D'OBJETS SUR LE PASSAGE DES PALES.

OUTILS NÉCESSAIRES

• Tournevis cruciforme
• Tournevis à lame
• Clé de 11 mm
  Escabeau
• Pinces coupantes

Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les éléments suivants :

A. Support de montage
B. Ensemble boule/tige descendante
C. Garniture
D. Anneau de garniture
E. Couvercle d'accouplement
F. Corps du moteur
G. Pales de ventilateur (3)
H. Couvercle de l'interrupteur
I. Boîtier d'interrupteur
J. Extension et embout de chaîne de traction

K. Matériel d'emballage

1) Matériel de montage :

Connecteurs de fil (3)

2) Matériel de fixation de pale :

Vis et rondelles de montage de

pale de ventilateur (6)

3) Matériel du câble de sécurité :

Vis à bois (1).

Rondelle à ressort (1).

Rondelle plate (1)

A

B

D

。

F

S'il n'y a pas de boîtier de montage homologué UL (cUL pour installation canadienne), alors lisez les instructions suivantes. Débranchez l'alimentation en retirant les fusibles ou en désactivant les disjoncteurs.

Fixez le boîtier de sortie directement à la structure du bâtiment. Utilisez des fixations et des matériaux de construction appropriés. Le boîtier de sortie et son support doivent pouvoir supporter entièrement le poids total du ventilateur (jusqu'à 15,9 kg (35 lb)). N'utilisez pas de boîiers de sortie en plastique.

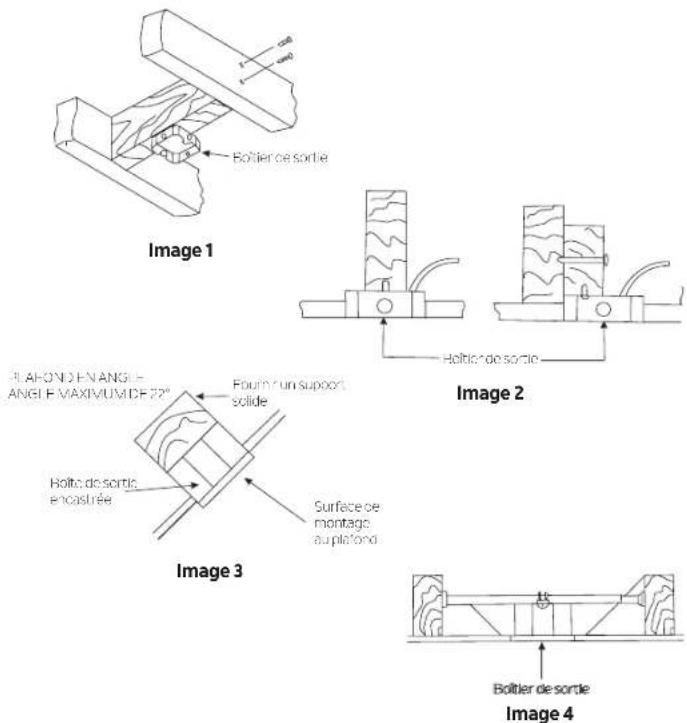

Les images 1, 2 et 3 sont des exemples des différentes manières de monter le boîtier de sortie.

REMARQUE : Si vous installez le ventilateur de plafond sur un plafond en pente (voûté), vous aurez peut-être besoin d'une tige descendante plus longue pour maintenir un dégagement approprié entre la pointe des palés et le plafond. Un dégagement minimum de 12 po est suggéré pour un fonctionnement optimal.

REMARQUE : Selon l'endroit que vous avez choisi pour l'installation, vous devrez peut-être acheter et installer un « étrier à solive » pour soutenir le boîtier de sortie. Assurez-vous que l'étrier à solive que vous achetez a été conçu pour être utilisé avec des ventilateurs de plafond. (Image 4)

SUSPENDRE LE VENTILATEUR

ATTENTION : Pour éviter tout risque d'électrocution, assurez-vous d'avoir coupé l'alimentation au panneau de circuit principal avant de procéder au câblage.

RAPPELEZ-VOUS de couper l'alimentation avant de commencer l'installation. Cela est nécessaire pour votre sécurité.

Pour installer correctement votre ventilateur de plafond, suivez les étapes ci-dessous.

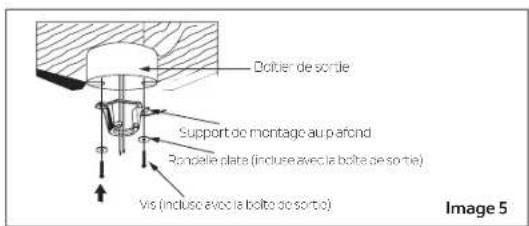

Étape 1. Avant de fixer le ventilateur au boîtier de sortie (non inclus), assurez-vous que le boîtier de sortie est solidement fixé à au moins deux points à un élément du plafond structurel (un boîtier desserré fera vaciller le ventilateur). Faites passer les fils d'alimentation de 120 volts du boîtier de sortie au plafond par le centre du support de montage au plafond. Installez le support de montage sur le boîtier de sortie au plafond à l'aide des vis et rondelles fournies avec le boîtier de sortie. (Image 5)

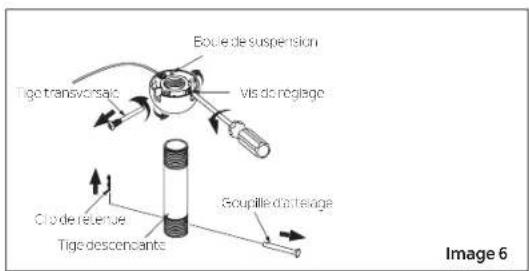

Étape 2. Retirez l'attache de retenue et la goupille d'attelage de l'assemblage de la tige descendante. Retirez la boule de suspension de l'ensemble de la tige de suspension en desserrant la vis de réglage sur la boule de suspension (ne la retirez pas), en dévissant et en retirant la goupille transversale, et en dévissant la boule de suspension (dans le sens antihoraire) de la tige de suspension. (Image 6)

REMARQUE : Assurez-vous de garder le matériel détaché séparément pour éviter toute confusion lors de l'installation.

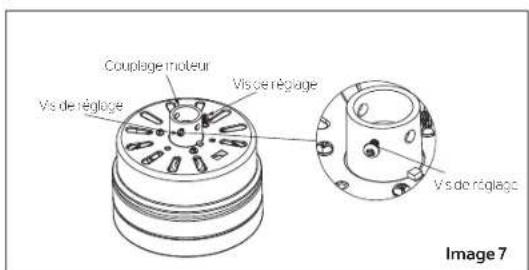

Étape 3. Desserrez les deux vis de réglage (ne pas retirer) sur l'accouplement du moteur. (Image 7)

SUSPENDRE LE VENTILATEUR (SUITE)

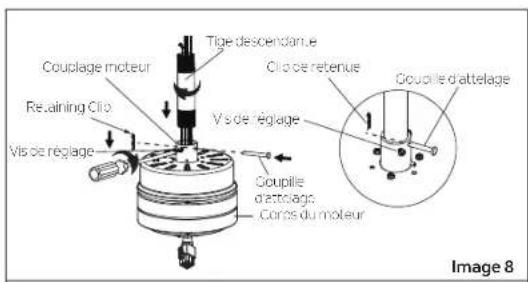

Étape 4. Faites passer avec précaution les fils du ventilateur et le câble de sécurité à travers la tige descendante. Vissez la tige de suspension dans l'accouplement du moteur jusqu'à ce que les trous des goupilles d'attelage soient alignés. Remettez ensuite en place la goupille d'attelage et le clip de retenue.

REMARQUE : Veillez à ne pas coincer la goupille d'attelage contre le câblage à l'intérieur de la tige descendante. Serrez les deux vis de pression. (Image 8)

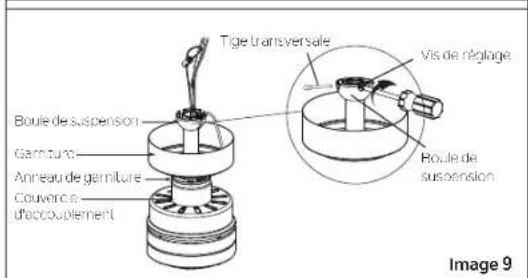

Étape 5. Glissez le couvercle d'accouplement, l'anneau de finition de garniture (côté fini face au corps du moteur) et la garniture sur la tige descendante. Réinstallez soigneusement la boule de suspension sur la tige descendante. Réinstallez soigneusement la goupille transversale à travers la boule de suspension et la tige de suspension.

REMARQUE : Veillez à ne pas coincer la tige transversale contre le câblage à l'intérieur de la tige descendante.

Assurez-vous que la goupille transversale est dans la bonne position. Serrez la goupille transversale. Serrer la vis de pression sur la boule de suspension. Assurez-vous que les fils ne sont pas tordus. (Image 9)

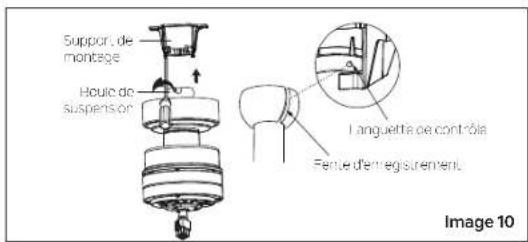

Étape 6. Soulevez maintenant le corps du moteur en positon et placez la boule de suspension dans le support de montage. Faites pivoter l'ensemble jusqu'à ce que la « languette de contrôle » soit tombée dans la « fente d'enregistrement » et soit fermement en place. (Image 10) L'ensemble du corps du moteur ne doit pas tourner si cela est fait correctement.

AVERTISSEMENT : Le fait de ne pas remettre en place la goupille transversale et de placer la « languette de contrôle » peut entraîner la chute du ventilateur du plafond pendant le fonctionnement. Veillez tout particulièrement à ce que cette goupille soit remise en place.

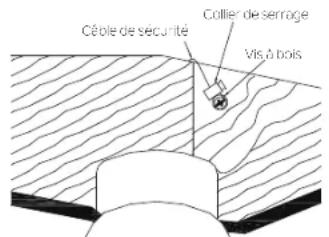

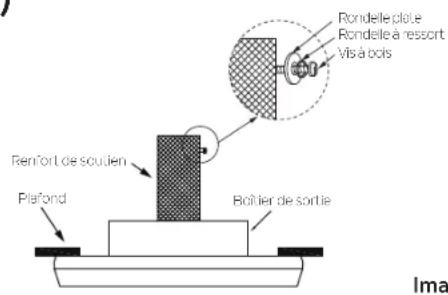

INSTALLATION DU SUPPORT DE SÉCURITÉ (requis pour l'installation au Canada SEULEMENT)

Un câble de support de sécurité est fourni pour empêcher le ventilateur de plafond de tomber. Veuillez l'installer comme indiqué ci-dessous.

Étape 1. Glissez la rondelle élastique, puis la rondelle plate sur la vis à bois, puis enfoncez la vis à bois dans le côté du renfort qui maintient la boîte de sortie. Laissez 3 mm (1/8 po) d'espace entre le renfort de support et la rondelle. (Image 11)

Étape 2. Insérez le câble de sécurité à travers le support de montage et l'un des trous de la boîte de sortie dans le plafond. Ajustez la longueur du câble de sécurité pour atteindre la vis et la rondelle plate en tirant le câble supplémentaire à travers le serre-câble jusqu'à ce que la longueur totale soit correcte, remettez l'extrémité du câble à travers le serre-câble, en formant une boucle à l'extrémité du câble. Serrez fermement le serre-câble. Maintenant, placez la boucle à l'extrémité du câble de sécurité sur la vis à bois et sous la rondelle. Serrez fermement la vis à bois. (Image 12)

REMARQUE : Bien que le câble de support de sécurité ne soit requis que pour les installations au Canada, c'est une bonne idée d'effectuer la fixation avec n'importe quelle installation.

Image 11

Image 12

EFFECTUER LES RACCORDEMENTS ÉLECTRIQUES

AVERTISSEMENT : Pour éviter tout risque d'électrocution, assurez-vous d'avoir coupé l'alimentation au panneau de circuit principal avant de procéder au câblage. Suivez les étapes ci-dessous pour raccorder le ventilateur à votre câblage domestique. Utilisez les connecteurs de fils fournis avec votre ventilateur. Fixez les connecteurs avec du ruban isolant. Assurez-vous qu'il n'y a pas de torons métalliques ou de raccordements desserrés.

AVERTISSEMENT : Si les fils de votre maison sont de couleurs différentes de celles indiquées dans ce manuel, arrêtez immédiatement. Un électricien professionnel est recommandé pour déterminer le câblage approprié.

AVERTISSEMENT : Vérifiez que toutes les connexions sont bien serrées, y compris la terre, et qu'aucun fil nu n'est visible au niveau des connexions de fil.

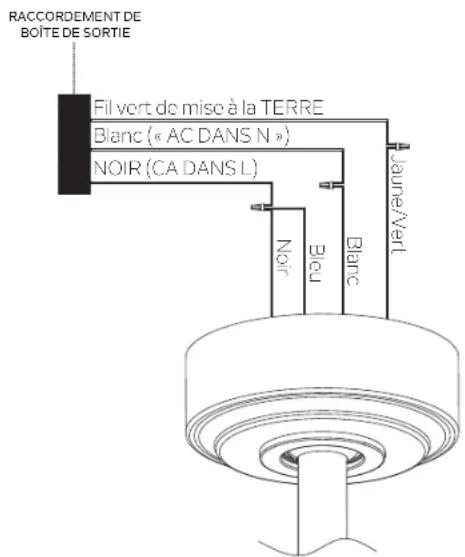

Étape 1. Raccordez le fil d'alimentation du ventilateur (noir) et le fil d'alimentation (bleu) du ventilateur au fil d'alimentation domestique noir comme illustré à l'Image 13.

Étape 2. Raccordez le fil neutre du ventilateur (blanc) au fil neutre (blanc) du foyer. Étape 3. Raccordez le fil de terre du ventilateur (jaune/vert) au fil de terre de la maison.

Étape 4. Après avoir connecté les fils, tournez les écrous de connexion des fils vers le haut et poussez le câblage dans la boîte de sortie. Écartez-les de manière à ce que les fils vert (terre) et blanc (neutre) se trouvent d'un côté de la boîte de sortie et que les fils noirs (chauds) soient de l'autre côté.

Image 13

FIN DE L'INSTALLATION

ATTENTION : Avant de poursuivre l'installation, vérifiez que l'alimentation est toujours coupée au niveau du disjoncteur principal ou en retirant le fusible du circuit. La mise hors tension à l'aide d'un interrupteur mural ne suffit pas pour éviter les électrocutions.

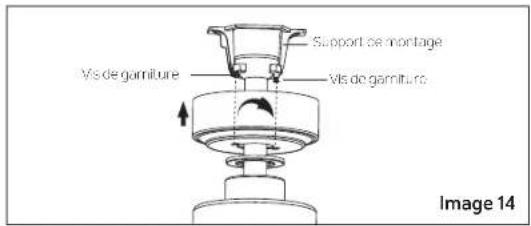

Étape 1. Desserrez les deux vis à épaulement au bas du support de montage. (ne pas retirer). (Image 14)

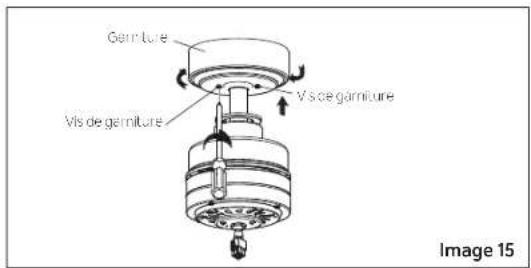

Étape 2. Soulevez la garniture jusqu'au support de montage. Placez les fentes de trou de serrure dans la garniture sur les vis à épaulement du support de montage. Tournez la garniture (dans le sens des aiguilles d'une montre) jusqu'à ce qu'elle se verrouille en place contre les vis à épaulement (aux extrémités étroites des fentes de serrure). Serrez les deux vis à épaulement pour fixer la monture en place. (Image 15)

AVERTISSEMENT : Assurez-vous que la « languette de contrôle » au bas du support de montage au plafond est correctement positionnée dans la « fente d'enregistrement » sur le côté de la boule de suspension avant de fixer l'auvent au support de montage au plafond.

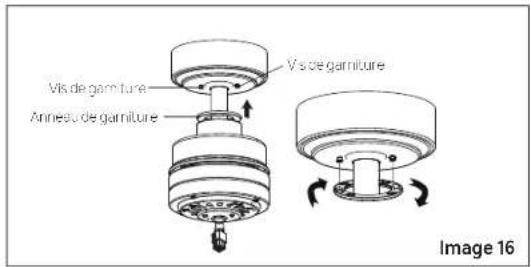

Étape 3. Soulevez l'anneau de finition de garniture jusqu'à la garniture. Placez les fentes de trou de serrure dans l'anneau de finition de garniture sur les têtes des vis à épaulement. Tournez l'anneau de finition de garniture (dans le sens horaire) jusqu'à ce qu'il se verrouille en place contre les vis à épaulement (aux extrémités étroites des fentes de serrure). (Image 16)

REMARQUE : Ajustez les vis de la garniture si nécessaire jusqu'à ce que la garniture et l'anneau de finition de garniture soient bien ajustées avec l'anneau. (Image 16)

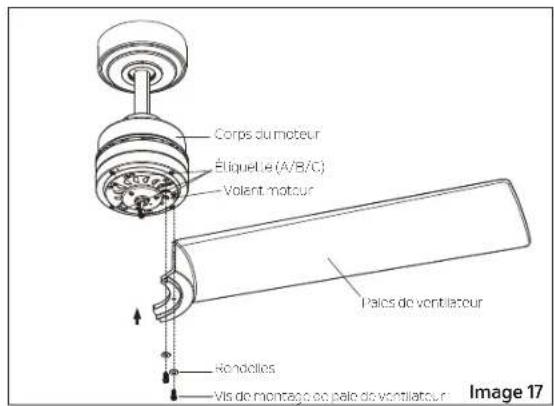

FIXATION DES PALES DU VENTILATEUR

ATTENTION : Avant de poursuivre l'installation, vérifiez que l'alimentation est toujours coupée au niveau du disjoncteur principal ou en retirant le fusible du circuit. La mise hors tension à l'aide d'un interrupteur mural ne suffit pas pour éviter les électrocutions.

Étape 1. REMARQUE : Les trous dans les pales du ventilateur et les trous dans le volant moteur sont marqués « A », « B » ou « C ». Alignez les trous des pales du ventilateur avec les trous du volant du moteur (aligner A à A, B à B et C à C). Fixez les pales du ventilateur au volant avec les rondelles et les vis de montage fournies. Serrez pour fixer. (Image 17)

INSTALLATION DU COUVERCLE DU COMMUTATEUR

ATTENTION : Avant de poursuivre l'installation, vérifiez que l'alimentation est toujours coupée au niveau du disjoncteur principal ou en retirant le fusible du circuit. La mise hors tension à l'aide d'un interrupteur mural ne suffit pas pour éviter les électrocutions.

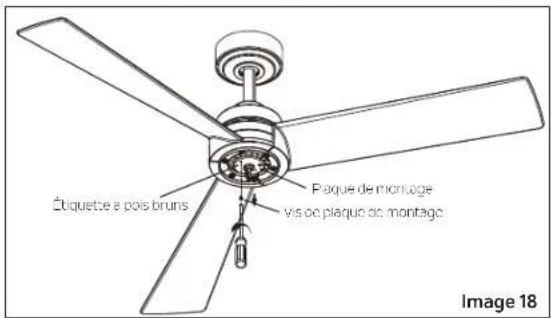

Étape 1. Retirez la vis de la plaque de montage marquée d'une étiquette à pois bruns de la plaque de montage. Conservez la vis de la plaque de montage. Desserrez les deux autres vis (ne les retirez pas) (Image 18)

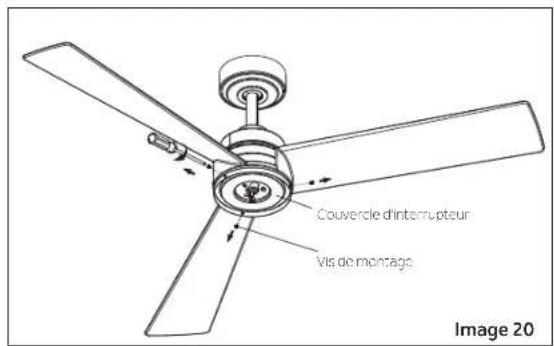

INSTALLATION DU COUVERCLE DU COMMUTATEUR (SUITE)

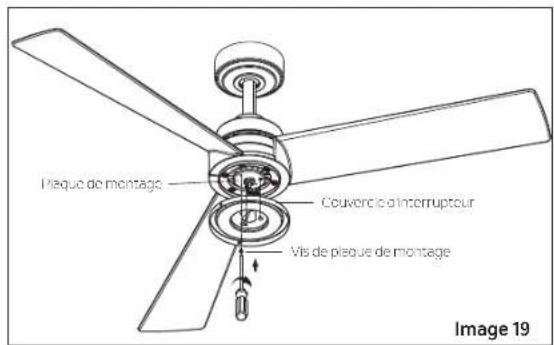

Étape 2. Placez les fentes en trou de serrure dans le couvercle de l'interrupteur sur les 2 vis de la plaque de montage qui ont été desserrées sur la plaque de montage. Tournez le couvercle de l'interrupteur (dans le sens horaire) jusqu'à ce qu'il se verrouille en place contre les vis de la plaque de montage aux extrémités étroites des fentes de serrure. Alignez le trou restant dans le couvercle du commutateur avec le trou restant dans la plaque de montage. Installez la vis de la plaque de montage qui a été retirée de la plaque de montage dans les trous alignés. Serrez les 3 vis de la plaque de montage pour fixer le couvercle du commutateur en place. (Image 19)

INSTALLATION DU BOÎTIER DE COMMUTATEUR

ATTENTION : Avant de poursuivre l'installation, vérifiez que l'alimentation est toujours coupée au niveau du disjoncteur principal ou en retirant le fusible du circuit. La mise hors tension à l'aide d'un interrupteur mural ne suffit pas pour éviter les électrocutions.

Étape 1. Retirez les trois vis de montage préinstallées du bord extérieur du couvercle du commutateur. Conservez les vis de montage. (Image 20)

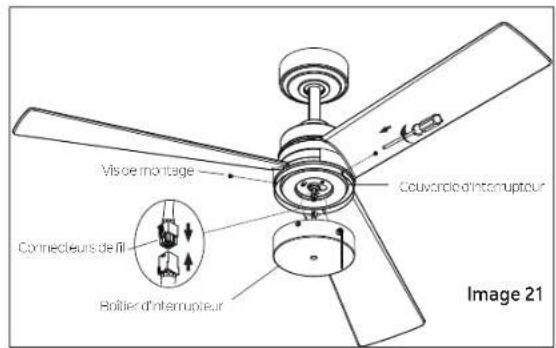

INSTALLATION DU BOÎTIER DE COMMUTATEUR (Suite)

Étape 2. Soulevez le boîtier de l'interrupteur près du ventilateur et poussez les connecteurs de fils carrés ensemble (un du ventilateur et un du boîtier de l'interrupteur). (Image 21)

REMARQUE : Ces connecteurs sont codés par couleur et s'enclenchent UNIQUEMENT lorsque les bandes colorées sont appariées (alignées).

Étape 3. Poussez délicatement tous les fils dans le boîtier de l'interrupteur. Fixez le boîtier de l'interrupteur au couvercle de l'interrupteur avec les vis de montage retirées à l'étape 1. Assurez-vous que chaque vis est bien serrée. (Image 21)

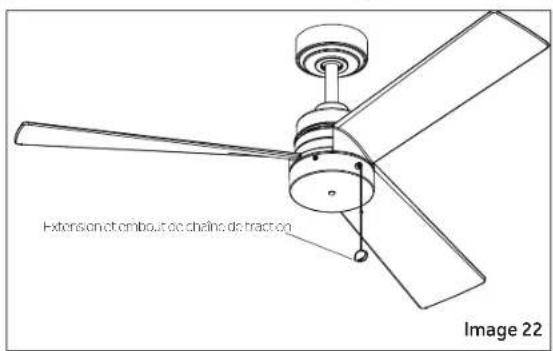

Étape 4. Installez la rallonge de chaînette de commande et l'embout. (Image 22)

INSTRUCTIONS D'UTILISATION

Rétablissez le courant et vérifiez le fonctionnement de votre ventilateur de plafond.

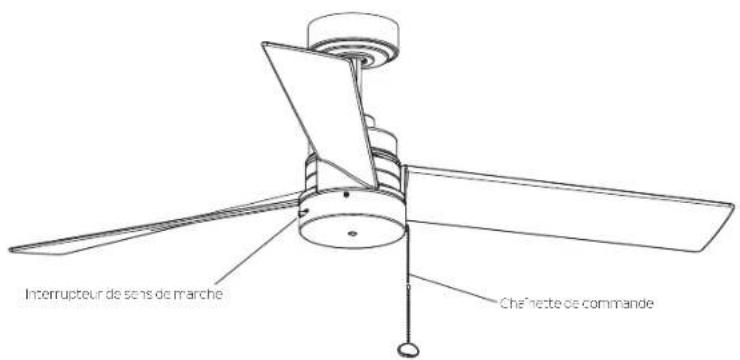

La chaînette de commande actionne les 3 vitesses de votre ventilateur de plafond. (Image 23)

Tirer 1 fois = Élevé, tirer 2 fois = Moyen, tirer 3 fois = Bas et tirer 4 fois éteint le moteur.

AVERTISSEMENT : N'actionnez pas l'inverseur lorsque les pales du ventilateur sont en mouvement. Le ventilateur doit être éteint et les pales arrêtées avant d'inverser le sens des pales.

L'interrupteur à glissière noir situé sur le côté du boîtier de l'interrupteur commande le sens des pales « sens des aiguilles d'une montre ou antihoraire ». (Image 23)

Fonctionnement par temps chaud : Les pales du ventilateur tournent dans le sens antinoraire. Un flux d'air descendant crée un effet rafraîchissant (Image 24). Cela vous permet de régler votre climatiseur sur un réglage plus chaud sans affecter votre confort général.

Fonctionnement par temps frais : Sens inversé, les pales du ventilateur tournent dans le sens horaire. Un flux d'air ascendant évacue l'air chaud des zones du plafond (Image 25). Cela vous permet de régler votre unité de chauffage sur un réglage plus froid sans affecter votre confort général.

Image 23

Le ventilateur ne démarre pas.

Le ventilateur fait du bruit.

Le ventilateur vacille.

1. Vérifiez les fusibles ou les disjoncteurs.
2. Vérifiez tous les raccordements électriques pour assurer un bon contact.

ATTENTION : Assurez-vous que l'alimentation principale est coupée lors de la vérification de tout raccordement électrique.

1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.
2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.
3. Assurez-vous que les connexions des écrous métalliques ne frottent pas les unes contre les autres ou contre la paroi intérieure du boîtier de l'interrupteur.

ATTENTION : Assurez-vous que l'alimentation principale est coupée.

1. Prévoyez une période de « rodage » de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaissent pendant cette période.
2. Si vous utilisez un ensemble d'éclairage en option, assurez-vous que les vis fixant l'abat-jour de verre sont bien serrées. Assurez-vous que les ampoules ne touchent aucun autre composant.
3. Ne connectez pas ce ventilateur à une ou plusieurs commandes de vitesse variable fixées au mur. Ils ne sont pas compatibles avec les moteurs de ventilateurs de plafond ou les télécommandes.

4. Assurez-vous que l'abat-jour de verre supérieure est à une courte distance du plafond. Elle ne doit pas toucher le plafond.

5. Vérifiez que toutes les vis de la pale et du bras de pale sont bien fixées.

6. La plupart des problèmes d'oscillation du ventilateur sont causés lorsque les niveaux des pales sont inégaux. Vérifiez ce niveau en sélectionnant un point sur le plafond au-dessus de la pointe de l'une des pales. Mesurez cette distance. Faites tourner le ventilateur jusqu'à ce que la pale suivante soit positionnée pour la mesure. Répétez pour chaque pale. L'écart de distance doit être égal à 1/8".
7. Si l'oscillation de la pale est toujours perceptible, interchanger deux pales adjacentes (côte à côte) peut redistribuer le poids et éventuellement entraîner un fonctionnement plus fluide.

AVERTISSEMENT : Pour réduire le risque de blessures personnelles et pour assurer le bon fonctionnement de votre ventilateur de plafond, ne fixez jamais les ensembles de pales tant que le ventilateur de plafond n'a pas été monté au plafond.

Ne pliez pas les pales pendant l'installation, l'équilibrage ou le nettoyage du ventilateur. N'insérez pas d'objets étrangers entre les pales du ventilateur en rotation.

KICHLER®

www.kichler.com

KICHLER LIGHTING LLC

30455 Solon Rd.

Solon, OH 44139 USA

SERVICE À LA CLIENTÈLE 866.558.5706

8 h à 17 h EST, DU LUNDI AU VENDREDI

RÉV. 14-NOV-2023

© Kichler Lighting LLC. Tous les produits sont réservés.

KICHLER®

Spyn Lite de 1.32 m (52 in)
