Marque	Broan
Modèle	XB110
Type de produit	Ventilateur monovitesse pour plafond
Alimentation électrique	120 V CA, 60 Hz
Puissance	Non spécifiée, mais pour une utilisation résidentielle
Diamètre de conduit recommandé	15,2 cm (6 po) rond métallique
Entraxe d'installation	14 à 24 po (35,6 à 61 cm)
Ouverture de plafond pour rénovation	30,5 x 27,9 cm (12 x 11 po)
Pente de plafond maximale	12/12 (45°)
Fonctionnement	Interrupteur marche/arrêt (vendu séparément)
Temporisation au démarrage	Environ 5 secondes
Entretien	Nettoyer avec un aspirateur brosse ; moteur lubrifié à vie
Protection électrique	Nécessite un disjoncteur de fuite à la terre (DDFT) si installé au-dessus d'une baignoire/douche
Mise à la terre	Obligatoire
Garantie	3 ans (pièces et main-d'œuvre)
Pièces détachées disponibles	Oui, liste fournie dans la notice (cadre, boîtier, moteur, grille, etc.)
Usage	Ventilation générale uniquement, ne pas utiliser en cuisine

FOIRE AUX QUESTIONS - XB110 BROAN

Comment installer le ventilateur Broan XB110 dans une construction neuve ?

Suivez les étapes de la notice : fixez le cadre de montage entre les solives, encliquetez le boîtier, raccordez le conduit et les fils électriques selon le schéma, puis installez la grille. Assurez-vous de couper l'alimentation avant toute intervention.

Quel type de conduit est recommandé pour le Broan XB110 ?

Un conduit métallique rond de 6 pouces (15,2 cm) de diamètre est recommandé pour des performances optimales. Utilisez du ruban adhésif pour sceller les joints.

Que faire si le ventilateur ne démarre pas ?

Vérifiez d'abord le tableau électrique (fusible/disjoncteur). Assurez-vous que les deux fiches moteur et commande sont bien enfoncées. Vérifiez aussi que la roue du ventilateur tourne librement.

Comment nettoyer le ventilateur Broan XB110 ?

Coupez l'alimentation électrique, retirez la grille et aspirez l'intérieur avec une brosse à épousseter. Le moteur est lubrifié à vie et ne nécessite pas d'huilage.

Le ventilateur fait du bruit, que vérifier ?

Vérifiez que le clapet anti-retour du raccord de conduit et du capuchon mural/toit pivote librement. Assurez-vous que la roue du ventilateur est bien fixée et que les vis ne bloquent pas le clapet.

Puis-je installer ce ventilateur dans une cuisine ?

Non. Ce ventilateur est conçu pour la ventilation générale uniquement et ne doit pas être utilisé pour évacuer des vapeurs de cuisson. La notice indique clairement 'NE PAS UTILISER DANS UNE CUISINE'.

Quelles sont les précautions de sécurité à respecter ?

Coupez toujours l'alimentation avant toute intervention. L'appareil doit être mis à la terre. Si installé au-dessus d'une baignoire/douche, il doit être protégé par un disjoncteur de fuite à la terre (DDFT). Ne l'utilisez pas pour des vapeurs dangereuses.

Comment entretenir la grille du ventilateur ?

Retirez la grille en décompressant les ressorts. Nettoyez-la avec un chiffon doux ou à l'aspirateur. Avant de remettre la grille, assurez-vous que l'alimentation est coupée.

Où puis-je trouver les pièces de rechange pour le Broan XB110 ?

Les pièces de rechange sont listées dans la notice avec leurs références. Vous pouvez les commander auprès de Broan ou d'un revendeur agréé. La garantie de 3 ans couvre les pièces défectueuses.

Quelle est la durée de garantie du Broan XB110 ?

La garantie limitée de Broan couvre 3 ans à partir de la date d'achat originale pour les défauts de matière et de main-d'œuvre. Elle ne couvre pas l'usure normale, une mauvaise installation ou les dommages accidentels.

MODE D'EMPLOI XB110 BROAN

À l'attention de l'installateur : laissez ce guide chez le client. Enregistrez votre produit en ligne sur www.broan.ca/register.asp.

XB50 ■ XB80 ■ XB110

X1 | Ventilateur monovitesse

GUIDE D'INSTALLATION

Installation facile, lors de construction neuve ou de rénovations

Table des matières

Avertissements et mises en garde 2

Installation type 2

Installation dans une construction neuve 3

Installation lors de modernisation 7

Fonctionnement 12

Nettoyage et entretien 12

Dépannage 12

Pièces de rechange 13

Garantie 13

AVERTISSEMENT

POUR DIMINUER LE RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE, RESPECTER LES PRÉCAUTIONS CI-DESSOUS :

1. N'utilisez cet appareil que de la manière prévue par son fabricant. Si vous avez des questions, communiquez avec le fabriquant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant toute intervention sur l'appareil ou nettoyage de celui-ci, couper l'alimentation électrique au tableau de distribution et verrouiller le dispositif de sectionnement pour empêcher toute remise sous tension accidentelle. S'il est impossible de verrouiller le dispositif de sectionnement, y fixer solidement et de manière visible un dispositif d'affichage (par ex.: une étiquette).
3. Les travaux d'installation et de raccordement électrique doivent obligatoirement être effectués par du personnel qualifié, conformément aux codes et normes applicables, y compris les codes et normes relatifs aux constructions résistantes au feu.
4. Une quantité suffisante d'air est nécessaire pour assurer la bonne combustion et l'évacuation par la cheminée des gaz produits par les appareils brûlant du combustible, pour éviter tout refoulement. Respecter les recommandations du fabriquant de l'appareil et les normes de sécurité comme celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers et les autorités locales responsables des codes.
5. Lorsque vous coupez un mur ou un plafond, prenez garde de ne pas endommager les fils électriques ou autres installations qui pourraient y être dissimulés.
6. Les ventilateurs avec conduit doivent toujours évacuer l'air à l'extérieur.
7. N'utilisez qu'un interrupteur MARCHE/ARRÊT, une minuterie mécanique ou une commande à relais.
8. Cet appareil convient à une installation au-dessus de la baignoire ou de la douche lorsqu'il est relié à un circuit protégé par un disjoncteur de fuite à la terre (DDFT).
9. Cet appareil doit obligatoirement être mis à la terre.

ATTENTION

1. Réservé exclusivement à la ventilation générale. Ne pas utiliser pour évacuer des matières ou des vapeurs dangereuses ou explosives.
2. Ce produit est conçu pour être installé dans des plafonds ayant une pente pouvant aller jusqu'à 12/12 (angle de 45°). Le raccord de conduit doit obligatoirement être dirigé vers le haut. NE PAS MONTER CE PRODUIT DANS UN MUR.
3. Pour éviter d'endommager les paliers du moteur et les roues de devenir bruyantes et (ou) mal équilibrées, garder votre appareil à l'abri des poussières de gypse, de construction, etc.
4. Consulter l'étiquette des caractéristiques sur le produit pour plus de renseignements ou exigences.

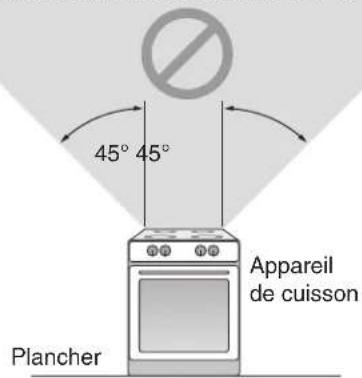

NE PAS UTILISER DANS UNE CUISINE
Ne pas installer au-dessus ou à l'intérieur de cette zone

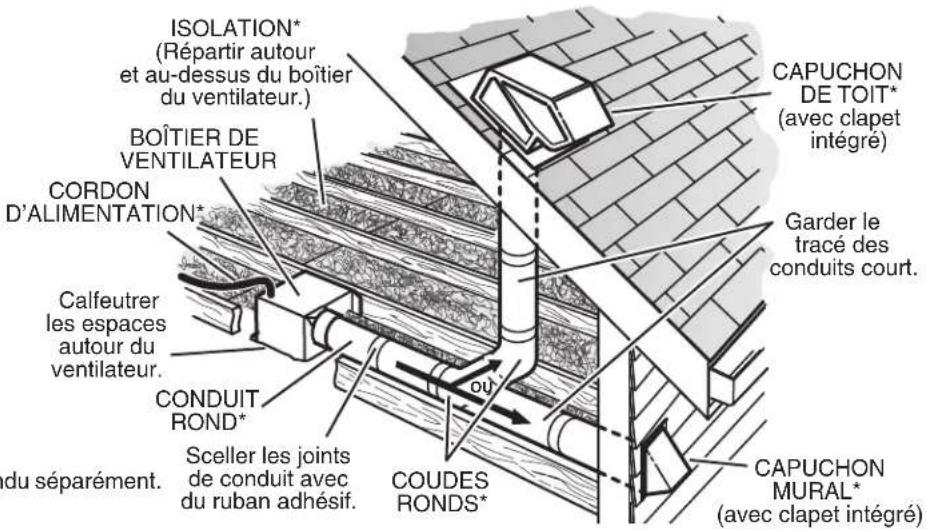

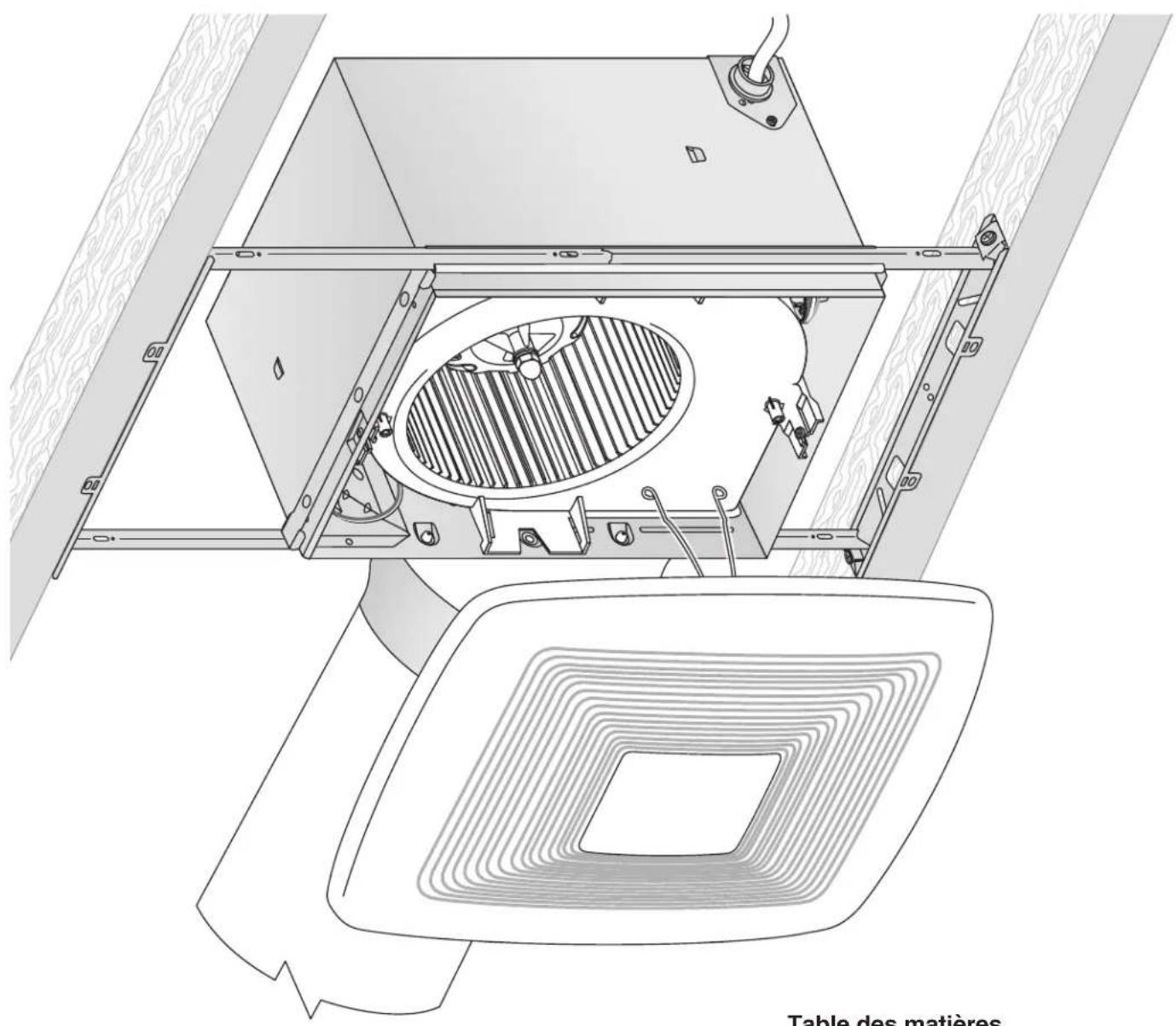

Installation type

• L'installation est identique pour :

Solve

Poutrelle en I de toit

Fermes

• Convient à un plafond construit en 2 po x 8 po.
• Le ventilateur s'installe n'importe où entre les solives, de 14 po à 24 po d'entraxe.

Les conduits allant de ce ventilateur jusqu'à l'extérieur de l'habitation ont une grande influence sur le débit d'air, le bruit du ventilateur et sa consommation d'énergie. Pour obtenir le meilleur rendement, utilisez les conduits les plus courts et les plus droits que possible et évitez d'utiliser des conduits plus petits que ceux recommandés. L'isolation des conduits peut contribuer à réduire les pertes d'énergie et éviter la prolifération de moisissures. Les ventilateurs installés sur d'anciens conduits pourraient ne pas produire leur débit d'air nominal.

Pour un rendement optimal, il est recommandé d'utiliser des conduits métalliques ronds de 15.2 cm (6 po) de diamètre.

Installation dans une construction neuve

Outils nécessaires

• Tournevis électrique avec embout Phillips
- Tournevis Phillips
- Tournevis à lame plate
- Pinces
- Pince à dénuder
- Pince coupante

Matériaux nécessaires

• Conduit rond en métal de 6 po recommandé pour une meilleure performance. Du conduit différent est acceptable, au prix d'une performance inférieure.
• Capuchon de toit ou de mur (recommandé avec clapet intégré)
• Ruban adhésif pour l'étanchéité des joints
• Câblage et fournitures électriques en fonction des exigences du code local

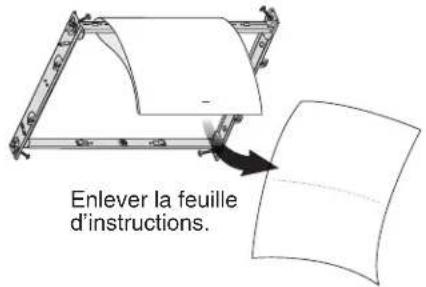

1 Retirer l'emballage

Le sachet de piècescontient une plaque de câblageet six (6) vis.

Découper le masque dans l'emballage. Voir l'étape 6.

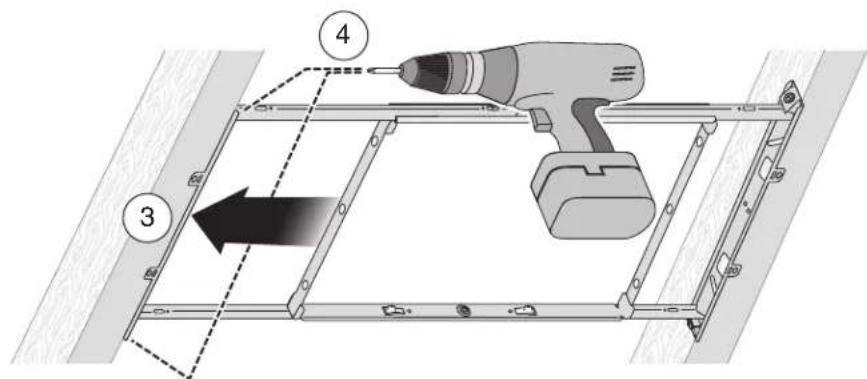

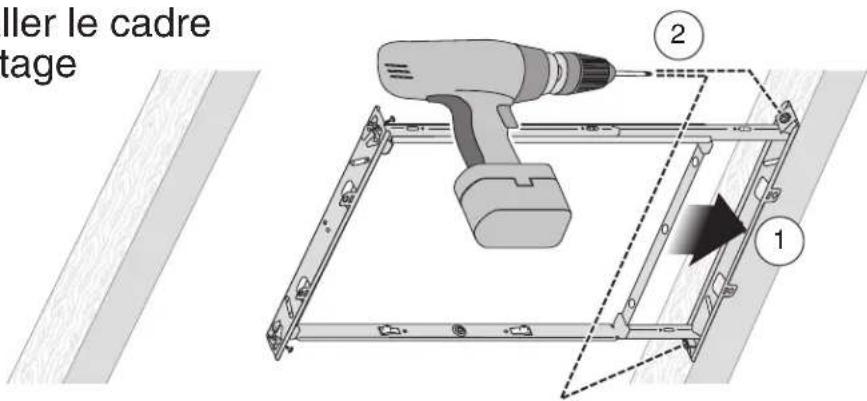

2 Installer le cadre de montage

Installation dans une construction neuve

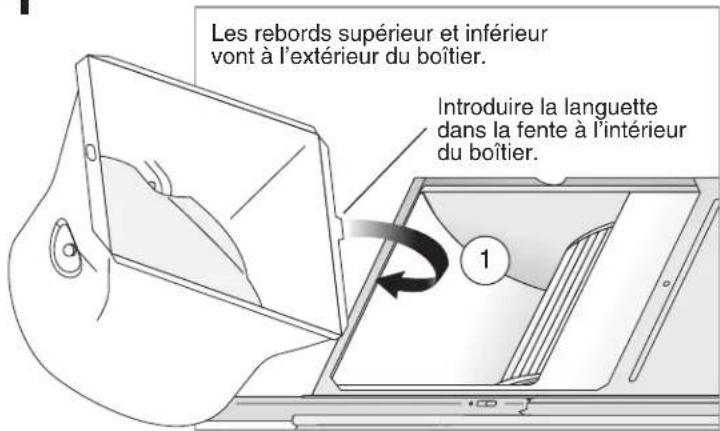

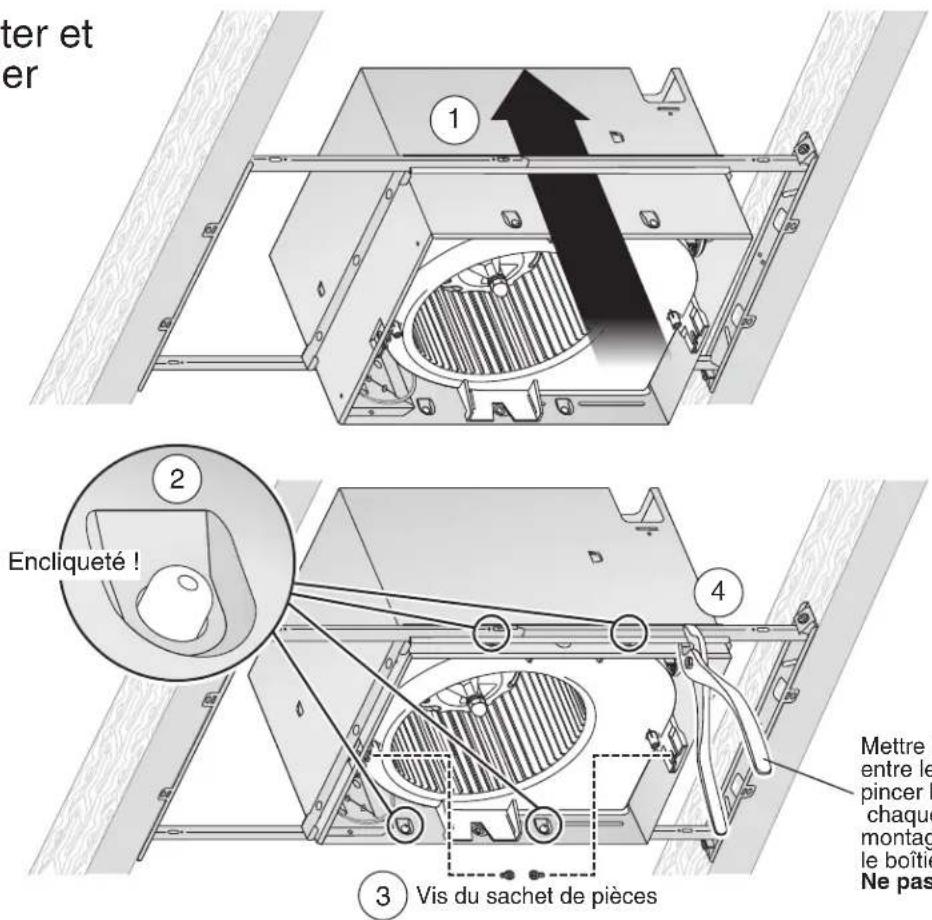

3 Encliqueter et fixer le boîtier

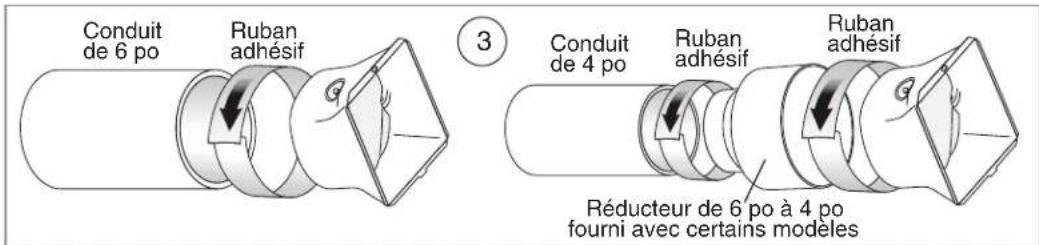

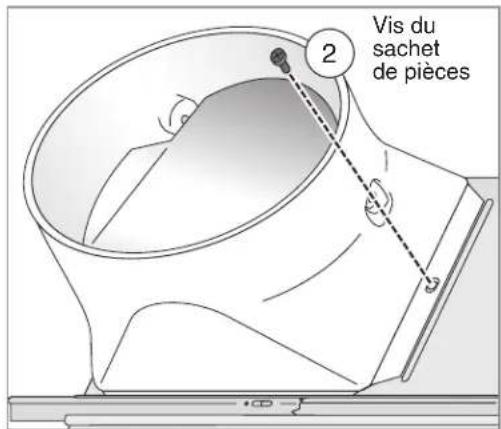

4 Fixer le raccord de conduit et le conduit

Installation dans une construction neuve

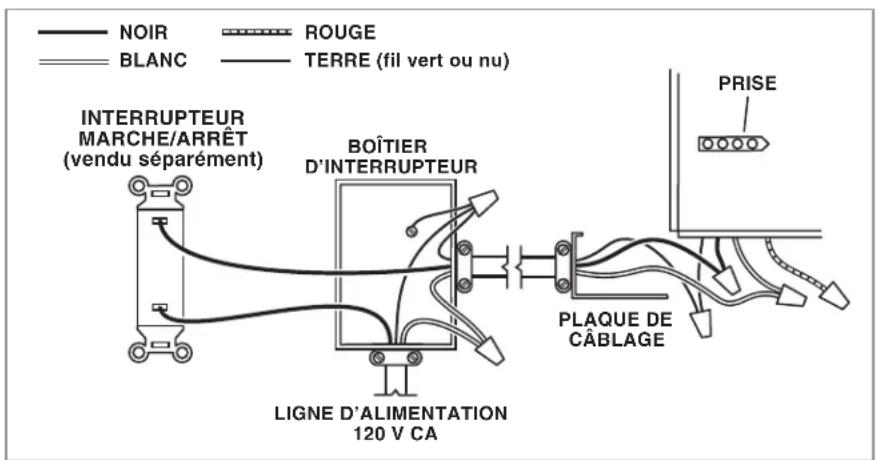

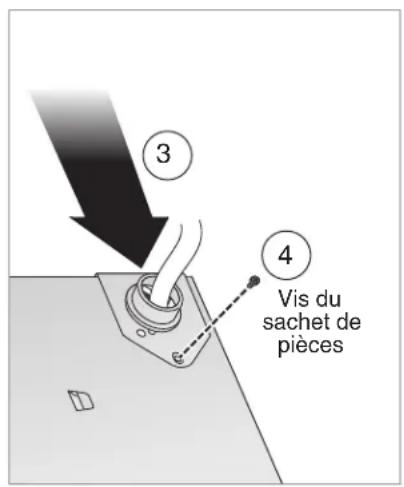

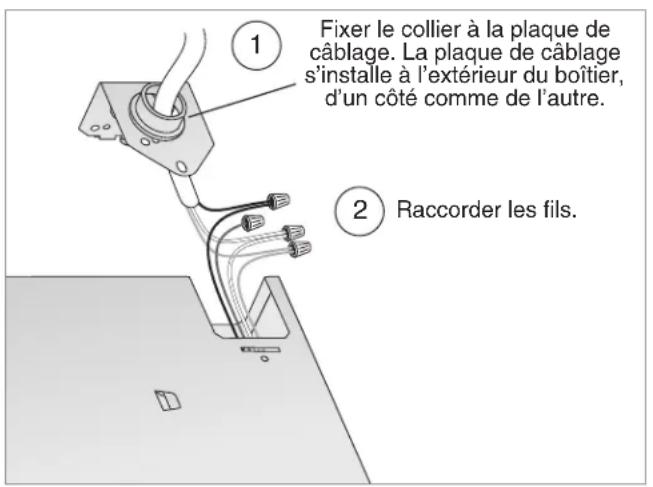

5 Raccorder les fils et installer la plaque de câblage

• Acheminer les fils 120 V CA à l'emplacement de l'installation.
• Raccorder les fils à la plaque de câblage fournie dans le sachet de pièces à l'aide de connecteurs homologués UL.

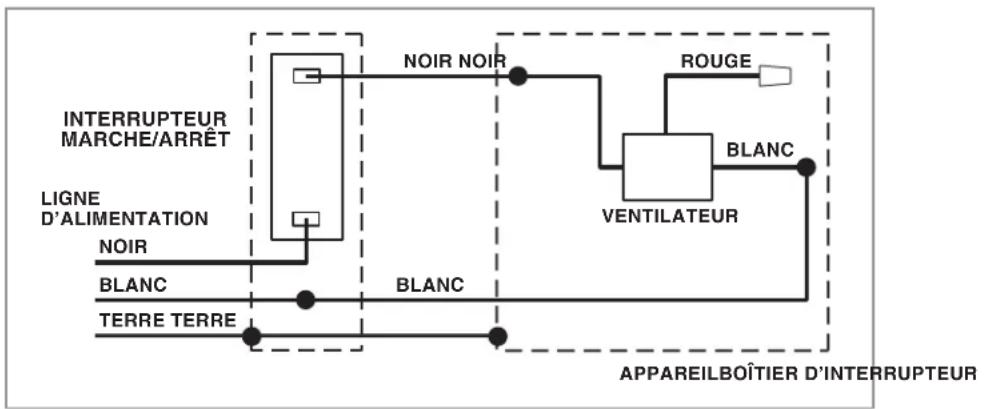

• Raccorder les fils comme indiqué au schéma de câblage.

Installation dans une construction neuve

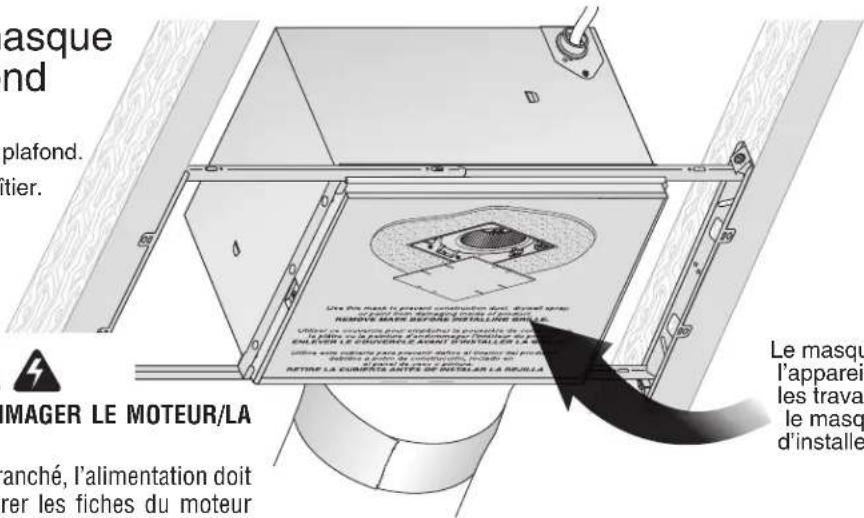

6 Mettre le masque et finir le plafond

• Installer le matériau du plafond.
• Découper autour du boîtier.

ATTENTION

POUR ÉVITER D'ENDOMMAGER LE MOTEUR/LA COMMANDE :

Si le ventilateur a été débranché, l'alimentation doit être coupée avant d'insérer les fiches du moteur dans l'ensemble de commande (voir page 2, AVERTISSEMENT point 2).

Le masque protège l'appareilpendant les travaux. Retirer le masque avant d'installer la grille.

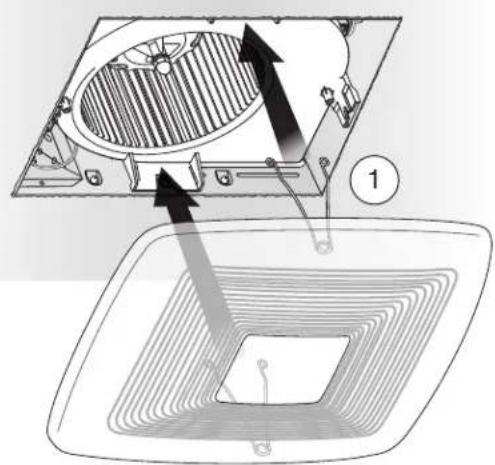

7 Installer la grille

Voir page 12 pour le fonctionnement, le nettoyage et l'entretien ainsi que pour le dépannage.

Installation lors de modernisation

Outils nécessaires

• Tournevis électrique avec embout Phillips
- Tournevis Phillips
- Tournevis à lame plate
- Pinces
- Pince à dénuder
- Pince coupante

• Règle
- Crayon
- Scie à cloison sèche
• Marteau de charpentier
- Couteau universel

Matériaux nécessaires

• Ruban adhésif pour l'étanchéité des joints
• Un conduit rigide existant nécessite l'ajout d'une courte section de conduit flexible
• Câblage et fournitures électriques en fonction des exigences du code local

1 Retirer l'emballage

Le sachet de piècescontient une plaque de câblageet six (6) vis.

Découper le masque dans l'emballage. Voir l'étape 12.

2 Couper l'alimentation

AVERTISSEMENT

Avant de retirer le ventilateur existant, couper l'alimentation électrique au tableau de distribution et verrouiller le dispositif de sectionnement pour empêcher toute remise sous tension accidentelle. S'il est impossible de verrouiller le dispositif de sectionnement, y fixer solidement et de manière visible un dispositif d'affichage (par ex. : une étiquette).

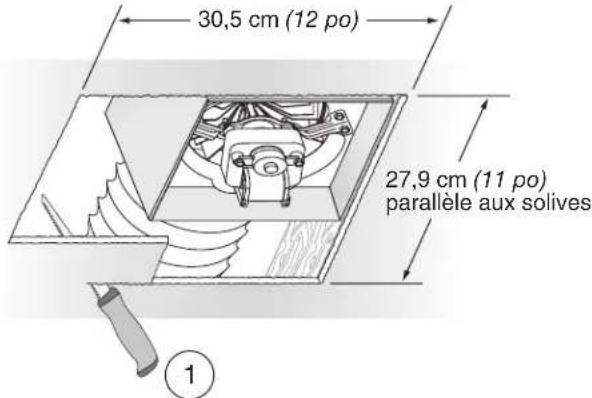

3 Agrandir l'ouverture dans le plafond et retirer le ventilateur existant

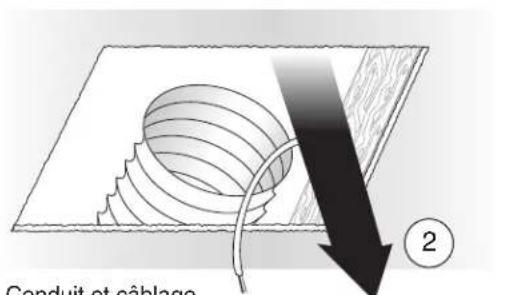

Conduit et câblage existants restant en place

4 Examiner les fils Vérifier les fils existants pour s

Vérifier les fils existants pour s'assurer qu'ils soient en bon état. S'ils sont endommagés, NE PAS CONTINUER L'INSTALLATION de ce produit. Prendre contact avec un technicien qualifié pour la réparation.

Installation lors de modernisation

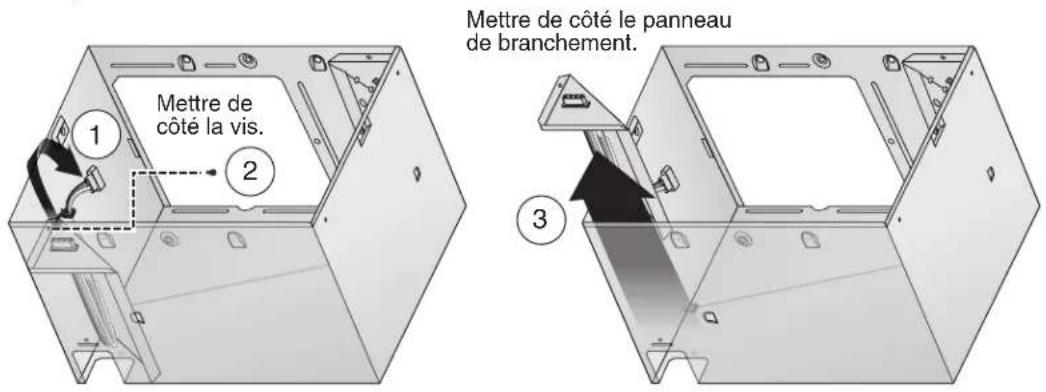

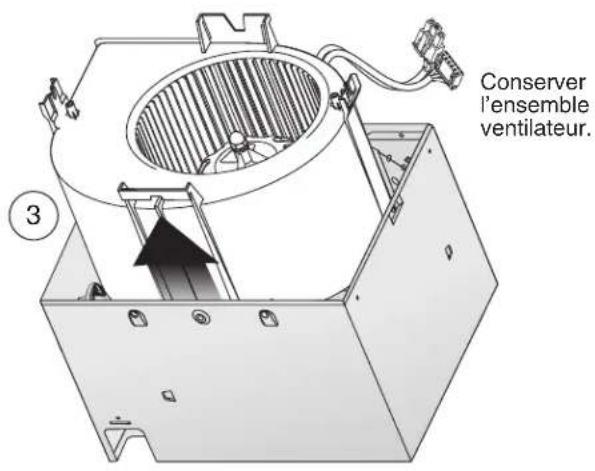

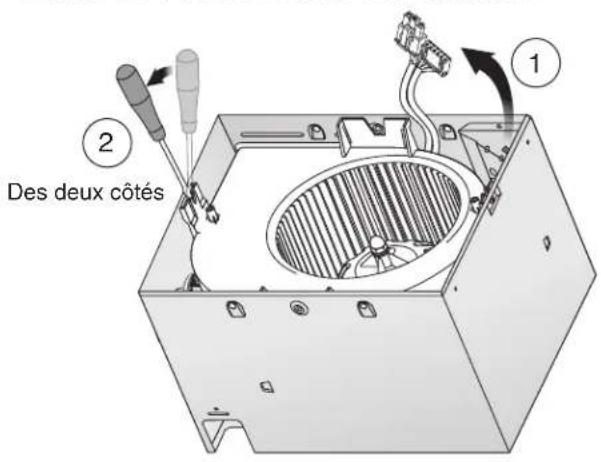

5 Retirer l'ensemble ventilateur

6 Retirer le panneau de branchement Mettre

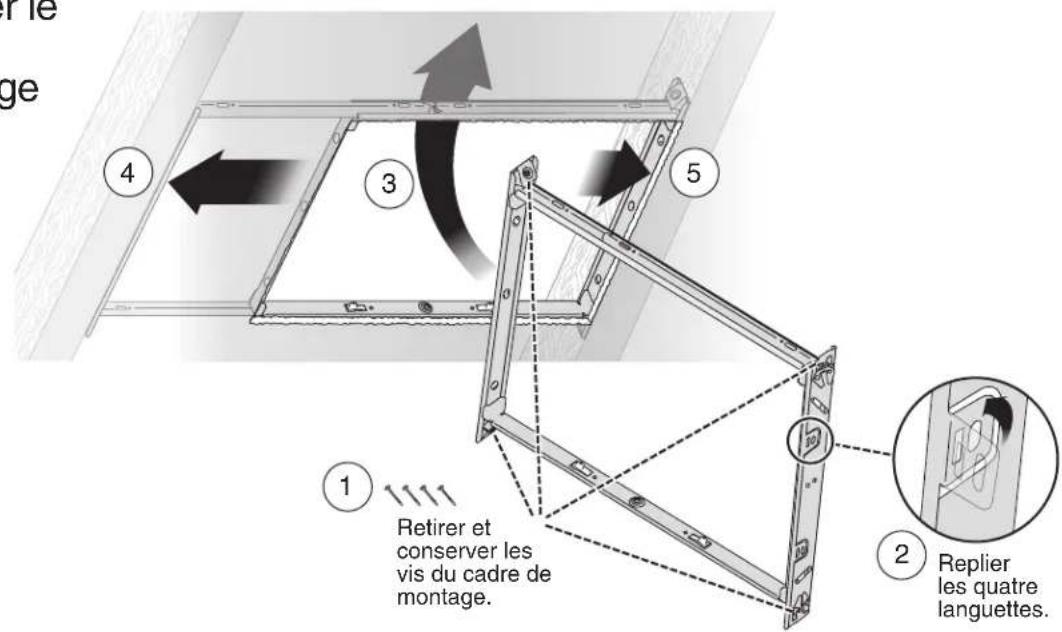

7 Installer le cadre de montage

Installation lors de modernisation

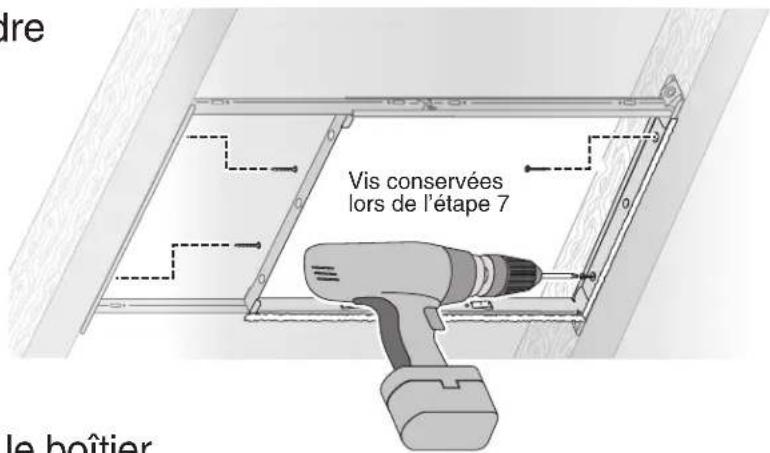

8 Fixer le cadre de montage

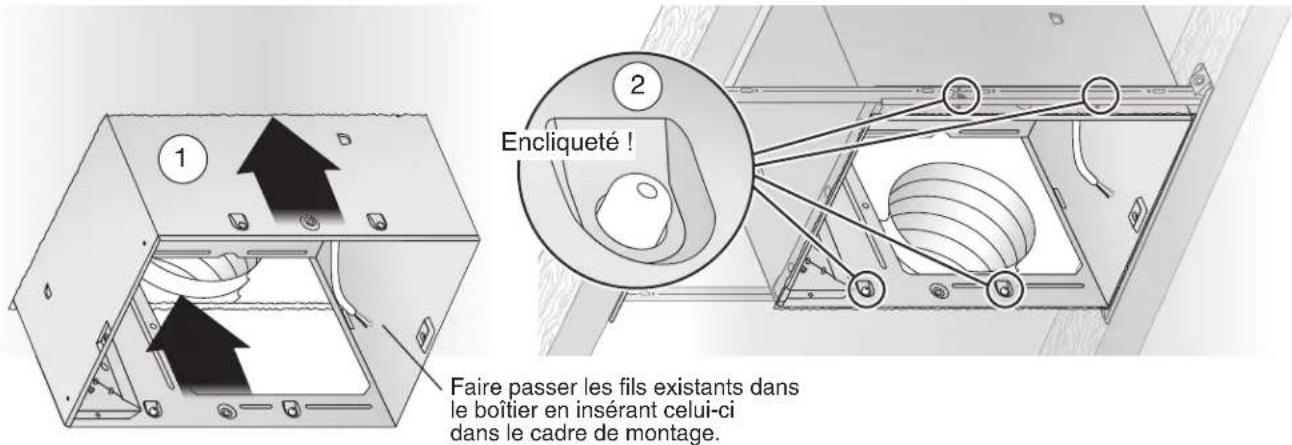

9 Encliqueter le boîtier

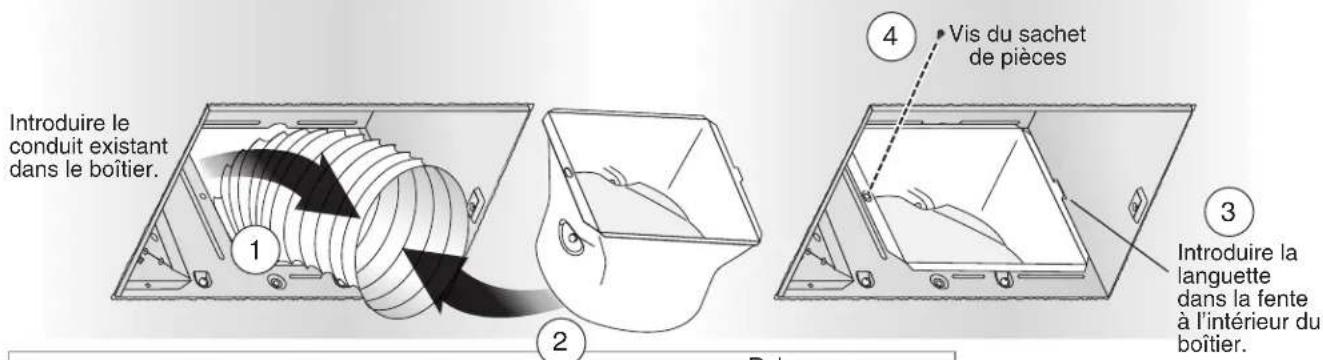

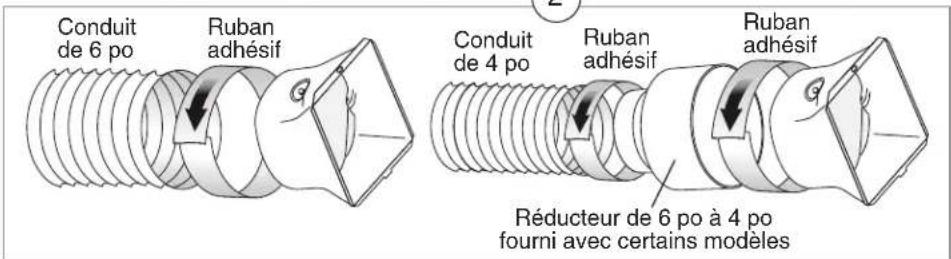

10 Fixer le raccord de conduit et le conduit

Installation lors de modernisation

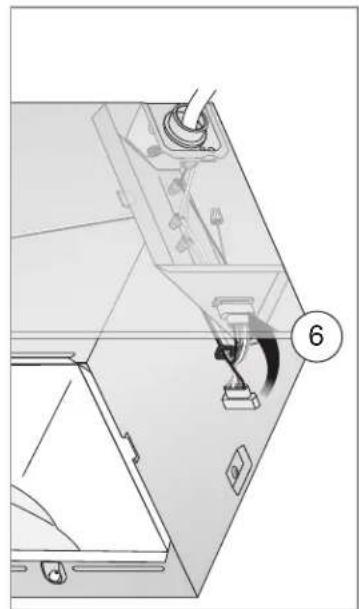

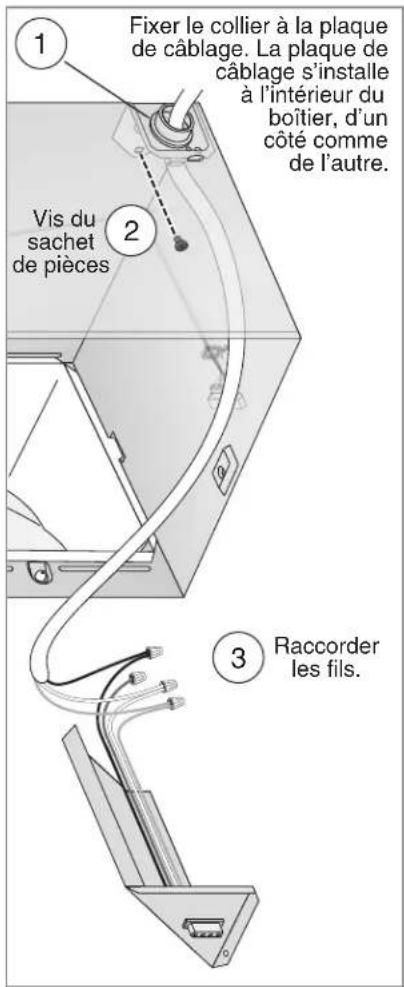

11 Installer la plaque de câblage, raccorder les fils et reinstaller le panneau de branchement

• Raccorder les fils à la plaque de câblage fournie dans le sachet de pièces à l'aide de connecteurs homologués UL.
• Raccorder les fils comme indiqué au schéma de câblage.

Installation lors de modernisation

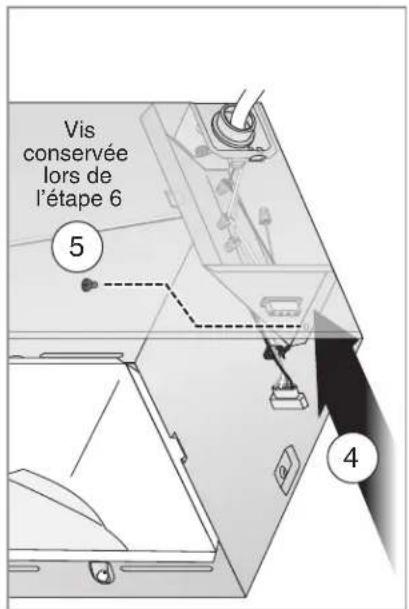

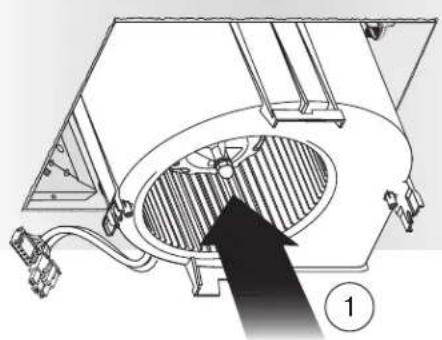

12 Réinsérer et fixer l'ensemble ventilateur ATTENTION A A

ATTENTION ⚠️ ⚡️ POUR ÉVITER D'ENDOMMAGER LE MOTEUR/LA COMMANDE :

L'alimentation doit être coupée avant d'insérer les fiches du moteur dans l'ensemble de commande (voir page 2, AVERTISSEMENT point 2).

Vis du sachet de pièces

S'il faut réparer le plafond, mettre le masque dans le boîtier après fixation de l'ensemble ventilateur.

Voir Installation dans une construction neuve, étape 6. Retirer le masque avant d'installer la grille.

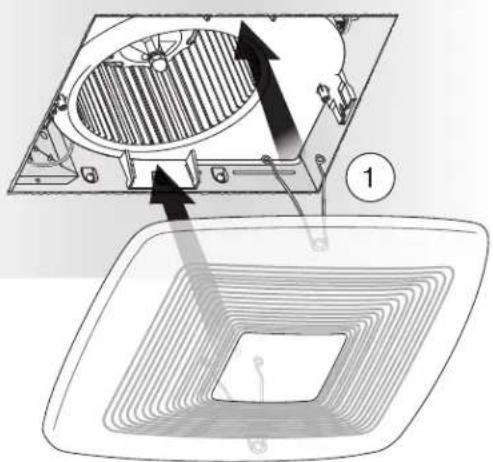

13 Installer la grille

AVERTISSEMENT Avant toute intervention sur l'appareil ou nettoyage de celui-ci, couper l'alimentation électrique au tableau de distribution et verrouiller le dispositif de sectionnement pour empêcher toute remise sous tension accidentelle. S'il est impossible de verrouiller le dispositif de sectionnement, y fixer solidement et de manière visible un dispositif d'affichage (par ex. : une étiquette).

Fonctionnement

Fonctionnement du ventilateur

Ce ventilateur fonctionne à l'aide d'un interrupteur marche/arrêt.

Il est normal que ce ventilateur de prendre environ 5 secondes pour commencer à courir après sa mise sous tension.

Nettoyage et entretien

ATTENTION

POUR ÉVITER D'ENDOMMAGER LE MOTEUR/LA COMMANDE :

NE PAS retirer la fiche du moteur pour l'arrêter. L'alimentation doit être coupée avant de retirer ou d'insérer la fiche du moteur dans l'ensemble de commande (voir l'AVERTISSEMENT en haut à gauche de cette page).

Pour nettoyer

Pour un fonctionnement silencieux et efficace, une grande longévité et un bel aspect, enlever la grille et nettoyer l'intérieur de l'appareil avec un aspirateur muni d'une brosse à épousseter.

Le moteur est lubrifié à vie et n'a jamais besoin d'être huilé. Si les paliers du moteur font un bruit excessif ou inhabituel, remplacer l'ensemble de commande et le moteur.

Dépannage

Symptôme : Le ventilateur ne fonctionne pas.

• Vérifier au tableau électrique de l'immeuble qu'un fusible ne soit pas grillé ou un disjoncteur déclenché.
• Vérifier que les deux (2) fiches du moteur et des commandes soient bien enfoncées dans leurs prises.
• Vérifier que la roue du ventilateur tourne librement.

Symptôme : Le moteur ne tourne pas régulièrement.

- Vérifier que la roue du ventilateur soit bien fixée à l'axe du moteur et qu'ils tournent librement tous les deux.

Symptôme : Le ventilateur semble bruyant.

• Vérifier que le clapet anti-retour situé dans le raccord de conduit du ventilateur pivote librement. Les vis de fixation du conduit sur le raccord peuvent empêcher l'ouverture du clapet.
• Vérifier que le clapet anti-retour situé dans le capuchon de toit ou de mur pivote librement. Il arrive en effet que ces clapets se bloquent parce qu'ils ont été peints, ou qu'ils soient obstrués par des débris laissés par des oiseaux ou des insectes.

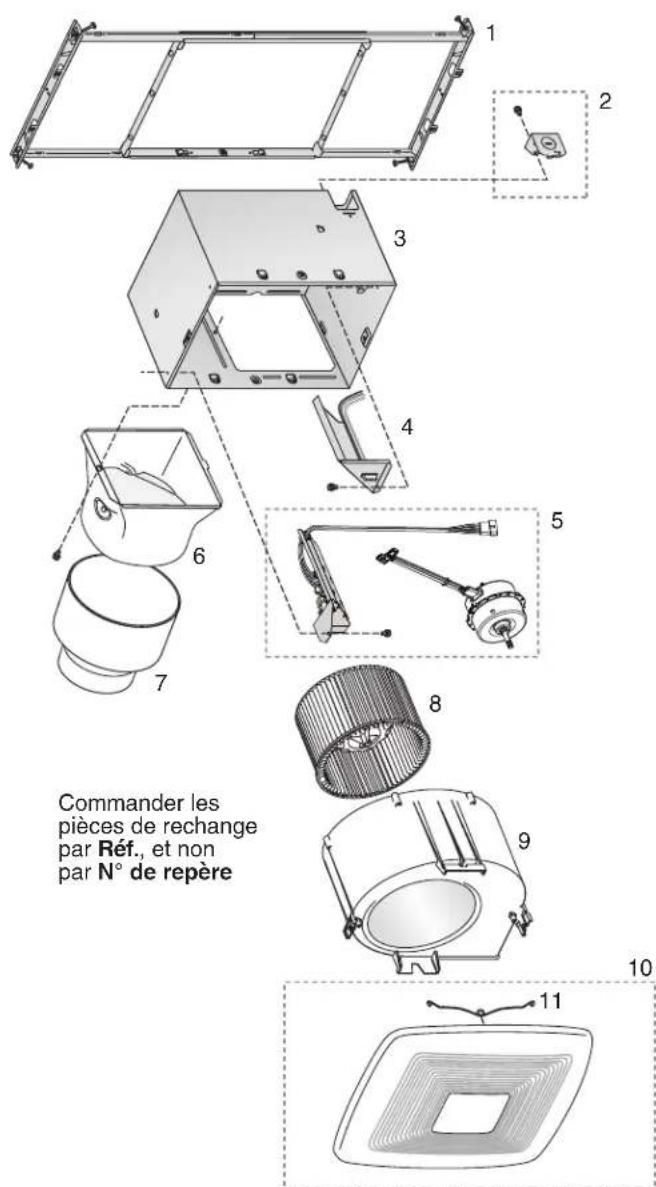

Pièces de rechange Garantie

N° de

repère Réf. Description

1 97018349 Cadre de montage
2 97018721 Plaque de câblage et vis
3 97018382 Boîtier
4 97018471 Ensemble panneau de fils / faisceau électrique
5 1102584 Ensemble de commande et moteur (XB50) 1102585 Ensemble de commande et moteur (XB80) 1102586 Ensemble de commande et moteur (XB110)

6 97018331 Raccord de conduit - 6 po

7 99111513 Réducteur 6 po à 4 po (modèles XB50C et XB90C uniquement)

8 99020301 Roue du ventilateur

9 97018768 Ensemble de volute (XB110C) 97019371 Ensemble de volute (XB50C, XB90C)

10 97018530 Ensemble de grille (comprend 11)

11 99140208 Ressort de grille (Qté : 2)

Garantie limitée des ventilateurs Broan

DURÉE DE LA GARANTIE : Broan garantit à l'usager acquéreur original de ses ventilateurs Broan (le « ventilateur ») que son ventilateur sera exempt de défauts de matière ou de maln-d'œuvre pendant une durée de trois (3) ans à partir de la date de son achat original. La présente garantie ne couvre pas les accessoires (régulateur de vitesse, par ex.), qui seraient achetés séparément et installés avec le ventilateur.

La durée de la garantie limitée pour obtenir des pièces de rechange et pour la réparation ou le remplacement du ventilateur dans le cadre de la présente garantie limitée, se poursuivra pendant le restant de la durée de garantie originale. ABSENCE D'AUTRES GARANTIES : LA PRÉSENTE GARANTIE EST EXCLUSIVE ET TIENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES. BROAN DÉCLINE ET EXCLUT TOUTE AUTRE GARANTIE EXPLICITE, ET DÉCLINE ET EXCLUT TOUTE GARANTIE IMPLICITE EN VERTU DE LA LOI, Y COMPRIS, SANS POUR AUTANT Y ÊTRE LIMITÉ, CELLES RELATIVES À LA QUALITÉ MARCHANDE ET À L'ADÉQUATION À UN BESOIN PARTICULIER. DANS LA MESURE OU LA LEGISLATION APPLICABLE INTERDIT L'EXCLUSION DES GARANTIES IMPLICITES, LA DURÉE DE TOUTE GARANTIE IMPLICITE ÉVENTUELLEMENT APPLICABLE EST LIMITÉE À LA PÉRIODE SPÉCIFIÉE POUR LA GARANTIE EXPLICITE. Certains États n'autorisant pas les limitations sur la durée d'une garantie implicite, il se peut que la limitation ci-dessus ne s'applique pas à vous. Les éventuelles descriptions, orales ou écrites, du ventilateur, n'ont pour seul but que de l'identifier et ne sauraient être interprétées comme une garantie explicite.

RECOURS : Pendant la durée de la garantie limitée applicable, Broan, à sa discrétion, fournira des pièces de rechange pour tout ventilateur ou partie de ventilateur, ou réparera ou remplacera celui-ci ou celle-ci, sans frais, dans la mesure ou Broan admet être redevable de la présente garantie limitée. Broan vous enverra sans frais le ventilateur, ou les pièces de rechange, réparé ou remplacé. Vous êtes responsable de tous les frais de retrait, de réinstallation ainsi que d'expédition, assurance, frais de transport ou autres relatifs à l'envoi à Broan du ventilateur ou des pièces. La présente garantie ne couvre pas (a) l'entretien ni les réparations normales, (b) l'usure normale, (c) les ventilateurs ou pièces détachées ayant été soumis à des abus, une mauvaise utilisation, de la négligence, un accident, un entretien erroné ou insuffisant, un entreposage ou une réparation (réparation non effectuée par Broan), (d) les dommages causés par une mauvalse installation, ou par une installation ou un emploi contraire aux recommandations ou Instructions, (e) un ventilateur ayant été déplacé de son point d'installation original, (f) les dommages causés par des éléments environnementaux ou naturels, (g) les dommages survenus pendant le transport, (h) l'usure naturelle de la finition, (i) les ventilateurs utilisés de manière commerciale ou non résidentielle ou (j) les dommages causés par les incendies, inondations ou autres cas de force majeure. La présente garantie ne couvre que les ventilateurs vendus au Canada ou par des distributeurs canadiens agréés par Broan.

EXCLUSION DES DOMMAGES : L'OBLIGATION PAR BROAN DE FOURNIR DES PIÈCES DE RECHANGE, OU D'EFFECTUER UNE RÉPARATION OU UN REMPLACEMENT, AU CHOIX DE BROAN, REPRESENTE VOTRE RECOURS UNIQUE ET EXCLUSIF EN VERTU DE LA PRÉSENTE GARANTIE LIMITÉE, ET CONSTITUE L'OBLIGATION UNIQUE ET EXCLUSIVE DE BROAN. BROAN NE SAURAIT ÊTRE RESPONSABLE D'ÉVENTUELS DOMMAGES ACCESSOIRES, INDIRECTS OU SPÉCIAUX DÉCOULANT DU VENTILATEUR, DE SON UTILISATION OU DE SES PERFORMANCES, OU QUI LEUR SERAIENT LIÉS. Les dommages accessoires comprennent, sans pour autant y être limités, la perte de temps et la privation de jouissance. Les dommages indirects comprennent, sans pour autant y être limités, le coût de réparation ou de remplacement des autres biens endommagés par le mauvais fonctionnement du ventilateur. Certains Etats n'autorisant pas l'exclusion ou la limitation des dommages-intérêts accessoires, la limitation ou l'exclusion susmentionnée peut ne pas vous être applicable. La présente garantie vous donne des droits légaux spécifiques, et vous pouvez également avoir d'autres droits, qui varient en fonction de l'État. La présente garantie annule et remplace toutes les garanties précédentes et n'est pas cessible par le consommateur ayant effectué l'achat original. BROAN NE SAURAIT ÊTRE RESPONSABLE ENVERS VOUS, OU ENVERS QUI QUE CE SOIT SE RECLAMANT DE VOUS, D'AUCUNE AUTRE OBLIGATION OU RESPONSABILITÉ, Y COMPRIS, SANS TOUTEFOIS Y ÊTRE LIMITÉ, DES OBLIGATIONS OU RESPONSABILITÉS DÉCOULANT D'UNE VIOLATION DE CONTRAT OU DE GARANTIE, DE NEGLIGENCE OU AUTRE DELIT CIVIL NI D'AUCUNE THÉORIE DE RESPONSABILITÉS STRICTE, RELATIVEMENT AU VENTILATEUR, OU À DES ACTIONS OU ABSTENTIONS, OU AUTRES, COMMIS PAR BROAN.

La présente garantie ne couvre que le remplacement ou la réparation, à l'usine principale de Broan, des seuls ventilateurs ou pièces défectueux ou défectueuses; elle ne comprend pas le coût des déplacements d'entretien ou les frais de subsistance éventuels.

Aucune assistance que vous fournirait éventuellement Broan en dehors des modalités, limitations ou exclusions de la présente garantie limitée ne saurait constituer une renonciation auxdits termes, limitations ou exclusions, ni ne saurait prolonger ladite garantie.

Broan ne remboursera aucune dépense que vous auriez engagée pour la réparation ou le remplacement d'un ventilateur défectueux, sauf celles engagées avec une permission écrite de Broan.

COMMENT BÉNÉFICIER DE LA GARANTIE : Pour avoir droit à la garantie, vous devez obligatoirement (a) prévenir Broan à l'adresse ou au numéro de téléphone ci-dessous dans les sept (7) jours suivant la découverte du défaut couvert, (b) communiquer le numéro de modèle et l'identification de la pièce et (c) décrire la nature des éventuels défauts du ventilateur ou de la pièce concernée. Lors de la demande de prise en garantie, vous devrez obligatoirement fournir une preuve de la date d'achat originale.

Broan Canada, 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 (1 877 896-1119)

www.broan.ca

Si vous devez envoyer à Broan le ventilateur ou une pièce, conformément aux instructions de Broan, vous devrez emballer correctement le ventilateur ou la pièce; Broan ne saurait être responsable d'éventuels dommages pendant le transport.
