VT23 L3 - Ventilateur LISTO - Notice d'utilisation et mode d'emploi gratuit

Marque	Listo
Modèle	VT23 L3
Type de produit	Ventilateur de table
Code produit	8010366
Débit d'air maximal	14,04 m³/min
Puissance absorbée	20,9 W
Valeur de service	0,67 (m³/min)/W
Consommation en mode arrêt	0 W
Niveau de puissance acoustique	52,22 dB(A)
Vitesse maximale de l'air	2,51 m/s
Consommation électrique saisonnière	6,69 kWh/a
Nombre de vitesses	2 (lente et rapide)
Fonction oscillation	Oui, bouton sur le bloc moteur
Réglage d'inclinaison	Manuel, par inclinaison des grilles
Assemblage	Base, grille arrière, hélice, grille avant ; clips et vis de fermeture
Nettoyage	Débrancher ; démonter grille avant ; chiffon doux sec ou éponge humide avec détergent doux
Précautions de sécurité	Ne pas immerger ; ne pas couvrir ; hors de portée des enfants <8 ans ; surface stable
Utilisation prévue	Domestique, intérieur uniquement
Norme applicable	IEC 60879:2019
Coordonnées fabricant	Sourcing & Création, Avenue de la Motte, 59810 Lesquin - FRANCE

FOIRE AUX QUESTIONS - VT23 L3 LISTO

Comment assembler le ventilateur VT23 L3 ?

Insérez le corps (H) dans la base (J) en alignant les encoches, puis vissez l'écrou sous la base. Placez la grille arrière (E) sur le moteur, fixez avec l'écrou plastique (D). Montez l'hélice (C) sur la tige (G). Fixez la grille avant (A) avec les clips (F) et la vis (B).

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil. Démontez la grille avant. Nettoyez les grilles et l'hélice avec un chiffon doux sec ou une éponge humide avec un détergent doux (type liquide vaisselle). Rincez et séchez. Assurez-vous que l'eau ne pénètre pas dans le moteur.

Quelles sont les vitesses disponibles ?

Le ventilateur dispose de deux vitesses : 1 (lente) et 2 (rapide). La position 0 arrête l'appareil.

Comment activer l'oscillation ?

L'oscillation s'active en appuyant ou en tirant sur le bouton situé derrière la grille, sur le bloc moteur.

Comment régler l'inclinaison du ventilateur ?

Inclinez manuellement les grilles vers le haut ou le bas pour ajuster la direction du flux d'air.

Que faire si le ventilateur ne démarre pas ?

Vérifiez que la prise fonctionne et que le cordon n'est pas endommagé. Assurez-vous que l'appareil est assemblé correctement. Si le problème persiste, contactez le service après-vente.

Le ventilateur peut-il être utilisé en continu ?

Ne laissez jamais le ventilateur fonctionner sans surveillance. Il est déconseillé d'exposer directement des jeunes enfants, personnes âgées ou souffrantes au souffle prolongé.

Quel est le niveau sonore du ventilateur ?

Le niveau de puissance acoustique est de 52,22 dB(A), ce qui correspond à un fonctionnement silencieux.

Quelle est la consommation électrique en veille ?

Le ventilateur n'a pas de mode veille ; la consommation en mode arrêt est de 0 W.

Où trouver les pièces de rechange ?

Pour toute pièce détachée ou réparation, contactez le fabricant Sourcing & Création à l'adresse indiquée dans la notice. Les réparations doivent être effectuées par un professionnel qualifié.

MODE D'EMPLOI VT23 L3 LISTO

Notice d'utilisation

Ventilateur de table

User guide

Table fan

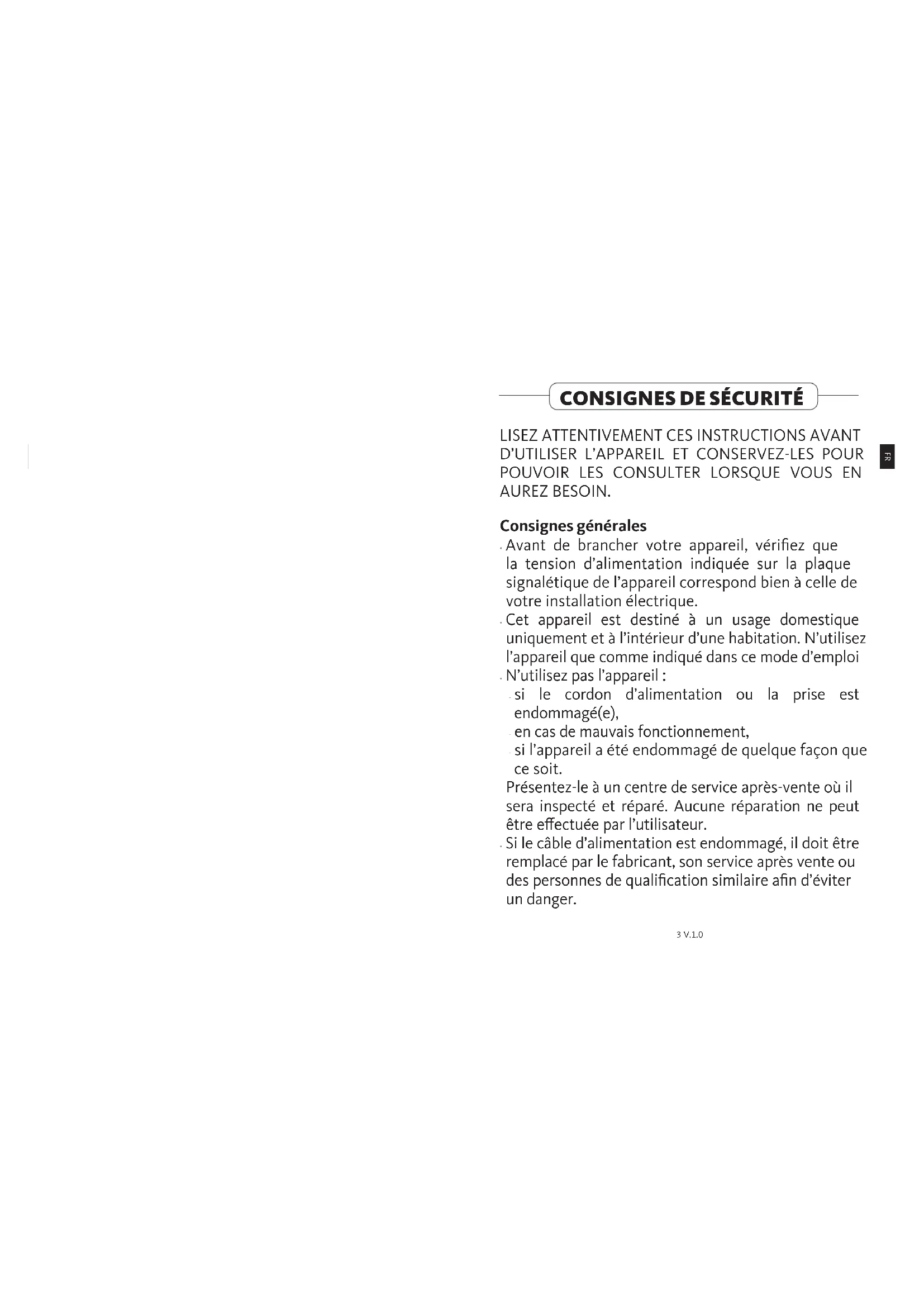

Avant de brancher votre apparéil, vérifie que la tension d'alimentation indiquée sur la plaque signalétique de l' apparéil correspond bien à celle de votre installation électrique.

Cet apparéil est destiné à un usage domestique uniquement et à l'intérieur d'une habitation. N'utilise l' apparéil que comme indiqué dans ce mode d'emploi
N'utilisez pas l'appareil :

si le cordon d'alimentation ou la prise est endommagé(e),
en cas de mauvais fonctionnement,
si I'appareil a ete endommagé de quelque façon que ce soit.

Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectuee par l'utilisateur.

Si le cable d'alimentation est endommage, il doit être remplaced par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

N'immergez jamais l'appareil, son cordon d'alimentation ou la prise de courant dans l'eau ou tout autre liquide. Veillez à ne pas exposer le ventilateur aux projections d'eau.
- Ne manipulez pas la fiche ou l'appareil avec les mains mouillées.
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l'entretien par l'usager ne doit pas etre effectues par des enfants sans surveillance.
- Maintainir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.
4. Maintainir l'appareil et son cordon hors de portee des enfants de moins de 8 ans.
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Ne laisses jamais le ventilateur fonctionner sans surveillance.
Les jeunes enfants, les personnes âgées ou souffrantes ne doivent pas être exposés directement auSouffle du ventilateur pendant une longue période.
Lorsque you debranchez le cordon d'alimentation,

tirez-le toujours au niveau de la fiche, ne tirez pas sur le cordon lui-même.

S'assurer que le ventilateur est déconnecté du réseau avant desterolerle protecteur.

Debranchez toujours l'appareil de la prise de courant lorsquel l'appareil n'est pas utilisé, avant de le déplacer ou de procéder à son nettoyage ou au démontage des grilles.

N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche et d'une manière générale, évitez tout contact avec les parties en mouvement.

Veillez à ce que le ventilateur soit toujours placé sur une surface plane, sèche et stable.

N'utilise pas votre ventilateur pres d'une fenetre. La pluie pourrait cause un risque de chic electrique.

Assemblez complètement le ventilateur avant de lemettre en marche.

1. Ne placez pas le ventilateur pres d'un four, d'un apparéil de cuisson ou de toute autre source de chaleur.

2. N'utilise pas l'appareil en presence de vapeurs, les explosives ou inflammables.

N'essayez jamais de réparer l'appareil vous-même. Dans le cas d'une réparation par une personne non compétente, la garantie est annulée.

ATTENTION! Ne couvrez jamais l'appareil, même temporairement, car il pourrait surchauffer et générer un risque d'incendie.

CARACTERISTIQUES TECHNIQUES

Description Symbole Valeur Unité
Marque Listo
Identification du modele	VT23 L3
Code produit 8010366
Débit d'air maximal F 14,04 m			3/min
Puisance absorbée P 20,9 W
Valeur de service SV 0,67 (m			3/(min)/W
Consommation d'électricité en mode « veille »	Psb	-	W
Consommation d'électricité en mode « Arrêt »	Poff	0
Niveau de puissance acoustique	Lwa	52,22	dB(A)
Vitesse maximale de l'air	c	2,51	mètre/sec
Consommation d'électricité saisonnîre	Q	6,69	kWh/a
Norme de mesure de la valeur de service	IEC 60879:2019
Coordonnées de contact pour tout complément d'information	Sourcing & CréationAvenue de la Motte59810 Lesquin - FRANCE

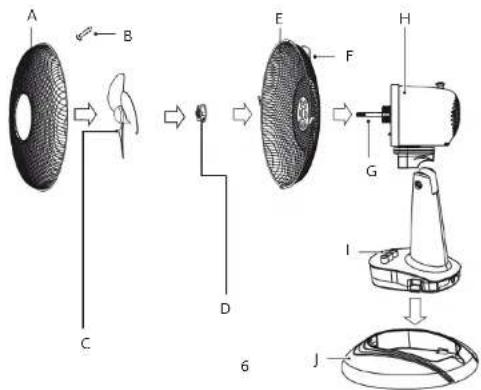

ASSEMBLAGE

IMPORTANT : Veuillez assembler complètement le ventilateur avant de lemettre en marche.

V1.0

1. Inserez le corps de l'appareil (H) dans la base (J) en faisant correspondre les encoches prévues à cet effet. Tourneze ensuite l'écrousié sous la base dans le sens des algilles d'une monte pour verruillon le montage.
2. Si nécessaire, otez la protection en caoutchou préfixée sur la tige (G).
3. Devissez Iecrou en plastique (D) preinstalle sur la tige (G).
4. Placez la grille arrile (E) sur le bloc moteur (H). La polignée doit être orientée vers le haut.
5. Vissez fermement l'écrou en plastique (D) dans le sens des aiguilles d'une montre pour fixer la grille arrirée (E).
6. Placez l'hélice (C) sur la tige (G). Appuyez fermement jusqu'à ce qu'elle touche l'axe de maintainien.
7. Retirez la petite vis et I'ecrou (B) preinstallés sur la grille avant (A).
8. Placez la grille avant (A) en l'insérant dans l'encoche inférieure de la grille arriere (E) et en faisant correspondé le petit trou rond de chaque grille de manière à pouvoir passer ultérieurement la vis de fermeture (B) (schema ci-dessous).

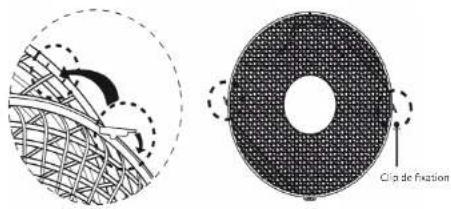

1. Fixez les grilles à l'alde des 2 clips de fixation (F), puis utilisez un tournevis pour serrer la vis de fermeture et l'écrou (B) (chéma ci-dessous).

7

V1.0

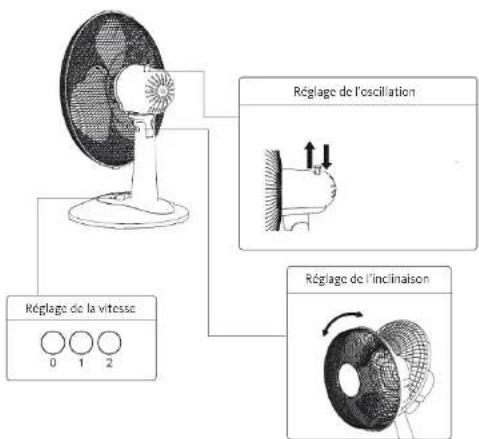

UTILISATION

1. Branchez le cordon d'alimentation sur une prise murale adaptee.
2. Vous pouvez regler la vitesse à l'aide des touches :
   0:arrêt
   1:yitesse lente
   2: vitesse rapide
3. Vous pouvez regler l'inclinaison manuellement en baissant ou levant les grilles.
4. Vous pouvez activer ou arreter l'oscillation en appuyant ou en tirant sur le bouton situé derrière la grille, sur le bloc moteur.

NETTOYAGE ET ENTRETIEN

ATTENTION! L'appareil doit impérativement être débranché de la prise de courant avant de procéder à tout nettoyage ou au démontage des grilles.

• Vous pouvez démonter la grille avant pour acceder à l'hélice pour la nettoyer. Reportez-vous au paragraphe « Assemblage »
  Retirez la poussiere à l'aide d'un chiffon doux et sec.
  Pour un nettoyage plus approfondi, vous pouvez nettoyer l'ellice et les pieces en plastique à l'aide d'une éponge humide douce impregnée d'un détergent doux (type liquide vaisselle). Rincez à l'eau claire et sechez à l'aide d'un chiffon doux.
  Assurez-vous que I'eau ne puisse pas entrer en contact avec le moteur.
• Ne rebranchez pas l'appareil avant que celui-ci ne soit parfaitement sec.

SAFETY INSTRUCTIONS
