MANUAL DE USUARIO VT23 L3 LISTO

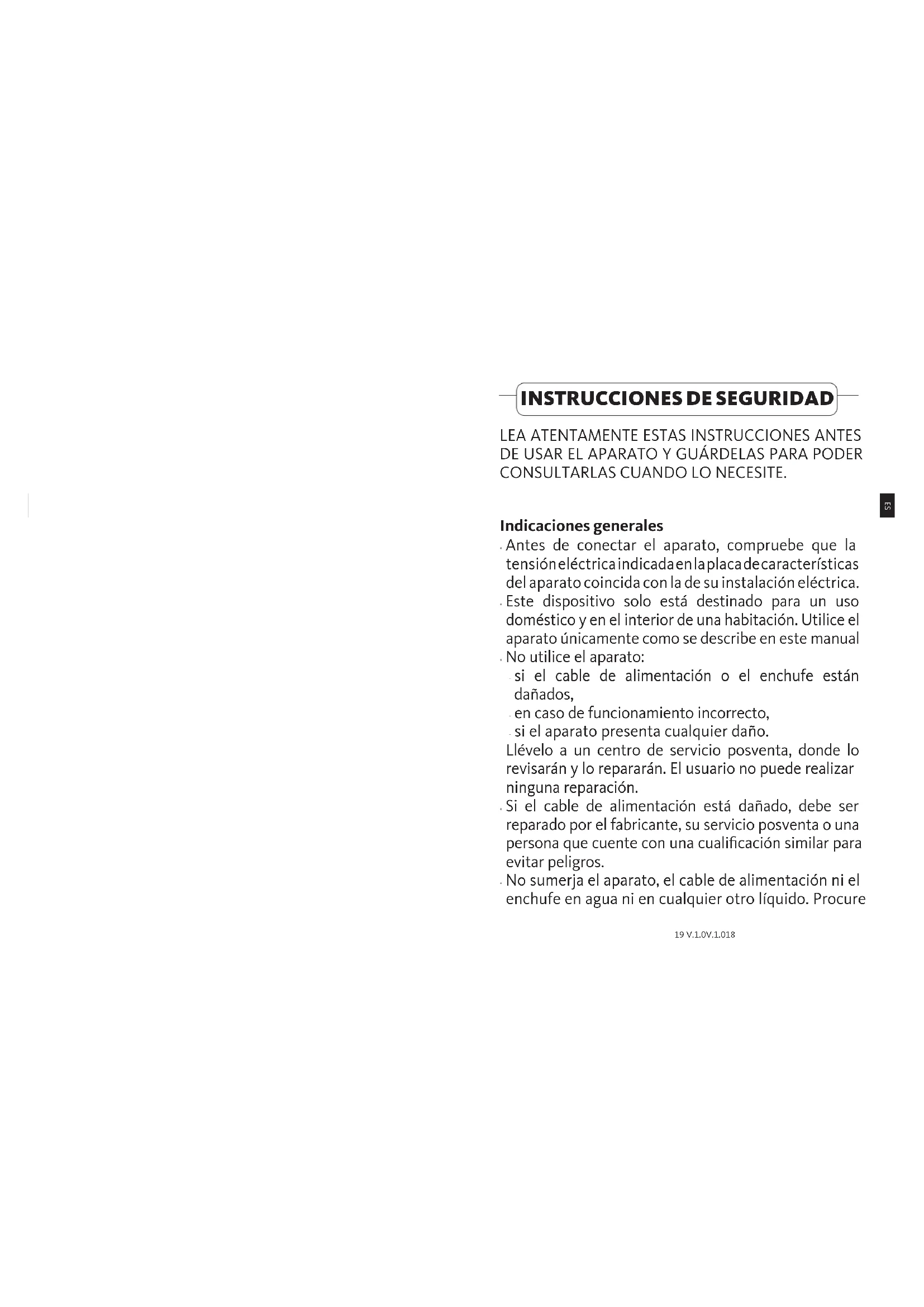

17 V.1.0V.1.0 16INSTRUCCIONES DE SEGURIDAD

LEA ATENTAMENTE ESTAS INSTRUCCIONES ANTES

DE USAR EL APARATO Y GUÁRDELAS PARA PODER CONSULTARLAS CUANDO LO NECESITE. Indicaciones generales

• Antes de conectar el aparato, compruebe que la tensión eléctrica indicada en la placa de características del aparato coincida con la de su instalación eléctrica.

• Este dispositivo solo está destinado para un uso doméstico y en el interior de una habitación. Utilice el aparato únicamente como se describe en este manual

• No utilice el aparato: - si el cable de alimentación o el enchufe están dañados, - en caso de funcionamiento incorrecto, - si el aparato presenta cualquier daño. Llévelo a un centro de servicio posventa, donde lo revisarán y lo repararán. El usuario no puede realizar ninguna reparación.

• Si el cable de alimentación está dañado, debe ser reparado por el fabricante, su servicio posventa o una persona que cuente con una cualicación similar para evitar peligros.

• No sumerja el aparato, el cable de alimentación ni el enchufe en agua ni en cualquier otro líquido. Procure

19 V.1.0V.1.0 18no exponer el ventilador a salpicaduras de agua.

• No manipule el enchufe ni el aparato con las manos mojadas.

• Este aparato puede ser utilizado por niños que tengan 8 años como mínimo y por personas que presenten discapacidades físicas, sensoriales o mentales o no cuenten con experiencia o conocimientos, siempre que cuenten con una supervisión adecuada o se les hayan dado instrucciones relativas al uso del aparato de forma segura, y si se han cubierto todos los riesgos posibles.

• Los niños no deben jugar con el aparato.

• La limpieza y el mantenimiento por parte del usuario no debe realizarse por niños sin supervisión.

• Mantenga el aparato y el cable fuera del alcance de los niños menores de 8 años.

• Mantenga el aparato y el cable fuera del alcance de los niños menores de 8 años.

• Los niños deben estar vigilados para asegurarse de que no jueguen con el aparato.

• No deje el ventilador funcionando sin supervisión.

• Los niños pequeños, los ancianos o enfermos no deben quedar expuestos directamente a la corriente de aire del ventilador durante un largo período de tiempo.

• Cuando vaya a desenchufar el cable de alimentación, tire siempre del enchufe y no del cable.

• Asegúrese de que el ventilador esté desconectado de la red eléctrica antes de quitar la protección.

• Desenchufe siempre el aparato de la toma de corriente cuando no esté en uso, antes de moverlo, limpiarlo o desmontar las rejillas.

• No introduzca los dedos, lápices o cualquier otro objeto a través de la rejilla cuando el ventilador esté en funcionamiento y, en general, evite el contacto con las partes en movimiento.

• Procure que el ventilador siempre esté colocado sobre una supercie plana, seca y estable.

• No use el ventilador cerca de una ventana. La lluvia podría causar riesgo de descarga eléctrica.

• Monte completamente el ventilador antes de encenderlo.

• No coloque el ventilador cerca de un horno, aparato de cocción u otra fuente de calor.

• No utilice el aparato en presencia de vapores explosivos o inamables.

• No intente reparar la unidad usted mismo. En caso de reparación por parte de una persona no cualicada, la garantía quedará anulada.

• ¡ATENCIÓN! No cubra nunca el aparato, ni siquiera temporalmente, ya que podría sobrecalentarse y provocar un riesgo de incendio.

21 V.1.0V.1.0 20IMPORTANTE: Monte completamente el ventilador antes de encenderlo.

Descripción Símbolo Valor Unidad Marca Listo Identicación del modelo VT23 L3 Código de producto 8010366 Caudal de aire máximo F 14,04 m

/mín. Potencia eléctrica P 20,9 W Valor de servicio SV 0,67 (m

/mín)W Consumo eléctrico en modo de «espera» Psb - W Consumo de energía en modo «Apagado» Po 0 Nivel de potencia acústica Lwa 52,22 dB(A) Velocidad máxima del aire c 2,51 metros/ segundo Consumo eléctrico estacional Q 6,69 kWh/a Estándar de medición del valor de servicio IEC 60879:2019 Datos de contacto para solicitar más infor- mación Sourcing & Création Avenue de la Motte 59810 Lesquin - FRANCIA MONTAJE

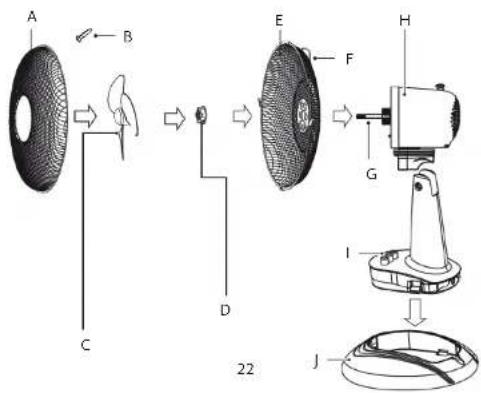

1. Inserte el cuerpo del aparato (H) en la base (J) haciendo coincidir las marcas previstas para

ello. A continuación gire la tuerca situada debajo de la base en el sentido de las agujas del reloj para bloquear el montaje.

2. En caso necesario, retire el protector de caucho jado previamente a la varilla (G).

3. Desenrosque la tuerca de plástico (D) preinstalada en la varilla (G).

4. Coloque la rejilla trasera (E) en el bloque del motor (H). El asa debe colocarse hacia arriba.

5. Enrosque rmemente la tuerca de plástico (D) en el sentido de las agujas del reloj para jar

la rejilla trasera (E).

6. Coloque la hélice (C) sobre la varilla (G). Apriete rmemente hasta que toque el eje de

7. Retire el tornillo pequeño y la tuerca (B) preinstalados en la rejilla delantera (A).

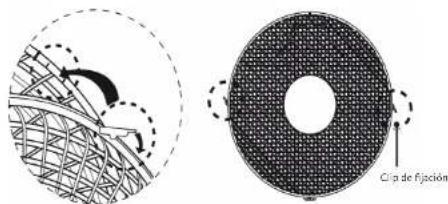

8. Coloque la rejilla delantera (A) insertándola en la marca inferior de la rejilla trasera (E) y

haciendo coincidir el agujero pequeño redondo de cada rejilla para poder pasar más tarde el tornillo de cierre (B) (esquema más abajo).

9. Fije las rejillas con los 2 clips de jación (F), a continuación utilice un destornillador para

jar el tornillo de cierre y la tuerca (B) (esquema más abajo). Clip de jación

¡ATENCIÓN! El aparato debe desconectarse obliga- toriamente de la toma de corriente antes de limpiar o desmontar las rejillas.

• Puede quitar la rejilla delantera para acceder a la hélice y limpiarla. Consulte la sección "Montaje".

• Quite el polvo con un trapo suave y seco.

• Para una limpieza más profunda, puede limpiar la hélice y las partes de plástico con una esponja húmeda suave impregnada con un detergente suave (tipo lavavajillas líquido). Aclare con agua limpia y seque con un trapo suave.

• Asegúrese de que el agua no pueda entrar en contacto con el motor.

• No vuelva a conectar el aparato hasta que esté completamente seco. USO

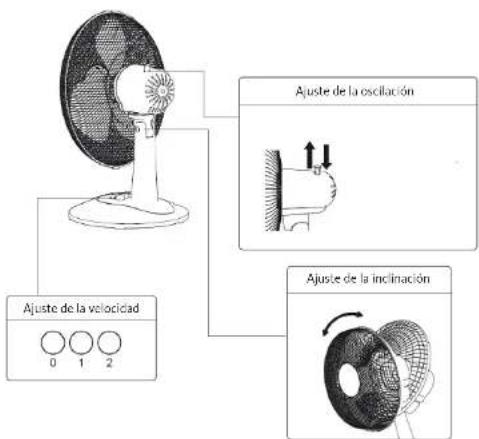

1. Enchufe el cable de alimentación a una toma de corriente de pared adaptada.

2. Puede ajustar la velocidad con las teclas:

0: apagado 1: velocidad lenta 2: velocidad rápida

3. Puede ajustar la inclinación manualmente bajando o levantando las rejillas.

4. Puede activar o detener la oscilación pulsando o tirando del botón situado detrás de la

rejilla, sobre el bloque del motor. Ajuste de la velocidadAjuste de la oscilaciónAjuste de la inclinación
