BEDIENUNGSANLEITUNG VT23 L3 LISTO

LESEN SIE DIESE ANWEISUNGEN VOR DER INBETRIEBNAHME DES GERÄTS AUFMWERKSAM DURCH UND BEWAHREN SIE SIE ZUR SPÄTEREN EINSICHTNAHME AUF.

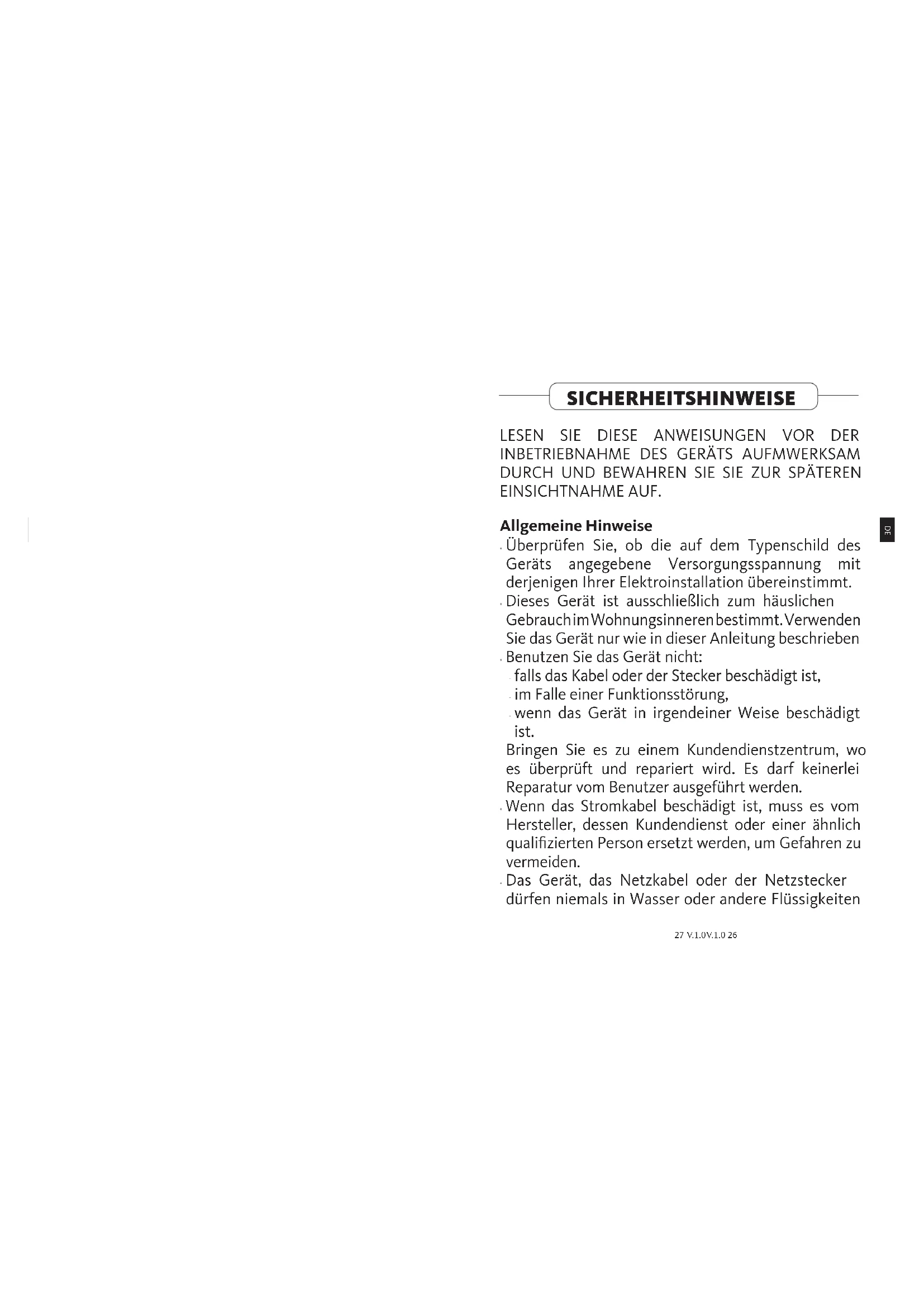

Allgemeine Hinweise

Überprüfen Sie, ob die auf dem Typenschild des Geräts angegebene Versorgungsspannung mit derjenigen ihrer Elektroinstallation übereinstimmt.

Dieses Gerät ist ausschließlich zum hääuslichen.

Gebrauchim Wohnnungsinneren bestimmt.Verwenden Sie das Gerat nur wie in dieser Anleitung beschreiben

Benutzen Sie das Gerät nicht:

• falls das Kabel oder der Stecker beschädigt ist,

• im Falle einer Funktionstörung,

• wenn das Gerät in irgendiner Weise beschädigt ist.

Bringen Sie es zu einem Kundendienstzentrum, wo es überprüft und repariert wird. Es darf keinerlei Reparatur vom Benutzer ausgeführrt werden.

Wenn das Stromkabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.

Das Gerät, das Netzkabel oder der Netzstecker dürfen niemals in Wasser oder andere Flüssigkeiten

getaucht werden. Achten Sie darauf, dass der Ventilator keinen Wasserspritzern ausgesetzt wird.

Fassen Sie den Stecker oder das Gerät nicht mit nassen Händen an.

Dieses Gerätarf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung oder Wissen benutzt werden, wenn sie ordnungsgemäß beaufsichtigt werden oder wenn sie Anweisungen zur sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Risiken verstanden werden.

Kinder dürfen nicht mit dem Gerät spielen.

Die vom Benutzer auszuführenden Reinigungsum Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern vorgenommen werden.

Das Gerät und sein Kabel außerhalb der Reichweite von Kindern unter 8 Jahren aufbewahren.

Das Gerät und sein Kabel außerhalb der Reichweite von Kindern unter 8 Jahren aufbewahren.

Kinder mussen beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speilen. Lassen Sie den Ventilator niemals unbeaufsichtigt laufen.

Kleinkinder, ätere oder kranke Menschen)dürfen nicht über einen längeren Zeitraum direkt dem Luftstrom des Gebläses ausgesetzt werden.

Wenn Sie das Stromkabel vom Stromnetz trennen,ziehen Sie immer am Stecker und nicht am Kabel selbst.

Vergewissern Sie sich, dass der Ventilator vom Stromnetz getrennt ist, bevor Sie den Schutz entfern.

Ziehen Sie immer den Stecker des Geräts aus der Steckdose, wenn es nicht benutzt wird, bevor Sie es verstellen, reinigen oder die Gitter demontieren.

Stecken Sie niemals ihre Finger, Bleistfte oder sonstige Gegenstände durch das Gitter, während der Ventilator in Betrieb ist und vermeiden Sie grundsätzlich jeglichen Kontakt mit den in Bewegung befindlichen Teilen.

Achten Sie daraufuf, dass der Ventilator immer auf einer ebenen, trockenen und stabilen Flüche aufgestellt wird.

• Verwenden Sie ihren Ventilator nicht in der Höhe eines Fensters. Durch Regen könnte es zu einer Stromschlaggefahr kommt.

Montieren Sie den Ventilator vollständig, bevor Sieihn in Betriebnehmen.

Stellen Sie den Ventilator nicht in der Nähe eines Backofens, Kochgeräts oder jeglicher sonstiger Wärmequelle auf.

1. Verwenden Sie das Gerät nicht, wenn explosionsfähige oder entzündliche Gase vorhanden sind.

Versuchen Sie niemals, das Gerät selbst zu reparieren. Im Falle einer Reparatur durch eine nicht dazu berechtigte Person erlischt die Garantie.

ACHTUNG! Decken Sie das Gerät niemals ab, nicht einmal kurzzeitig, Denn es konnte überhitzen und zu einer Brandgefahr führen.

TECHNISCHE DATEN

Beschreibung Symbol Wert Einheit
Marke Listo
Modellbezeichnung	VT23 L3
Produkt-Code 8010366
Maximaler Luftdurchsatz F 14,04 m			3/Min.
Leistungsaufnahme P 20,9 W
Servicewert	SV	0,67	(m3/Min.)/W
Stromverbrauch im „Standby“ Modus	Psb	-	W
Stromverbrauch im „Aus“ Modus	Poff	0
Schall-Leistungspegel	Lwa	52,22	dB(A)
Maximale Luftgeschwindigkeit	C	2,51	Meter/Sek.
Saisonaler Stromverbrauch	Q	6,69	kWh/a
Messnorm Servicewert	IEC 60879:2019
Kontaktdaten für weitere Informationen	Sourcing & CreationAvenue de la Motte59810 Lesquin - FRANKREICH

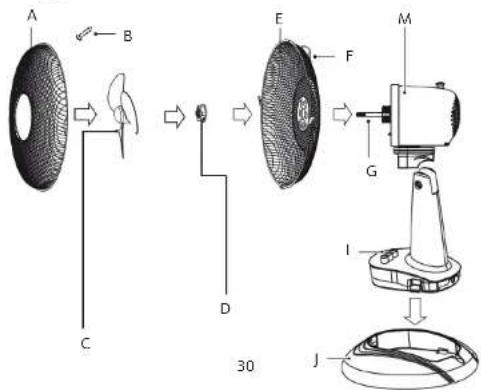

MONTAGE

WICHTIG: Montieren Sie den Ventilatoritte vollständig, bevor Sieihn in Betriebnehmen.

V.1.0

1. Setzen Sie das Gehäuse des Geräts (+) in die Basis (J) ein, wobei die davon vorgesehenen Kerben übereinstimmen milissen. Drehen Sie dann die Mutter an der Untersichte der Basis im Uhrzegersinn, um die Montage zu sichern.
2. Entferen Sie ggf. den vorfixierten Gummischutz an der Steckstange (G).
3. Schrauben Sie die Kunststoffmutter (D) ab, die an der Steckstange (G) vormontiert Ist.
4. Befestiglen Sie das hintere Gitter (E) am Motorblock (H). Der Griff muss oben liegen.
5. Schrauben Sie die Kunststoffmutter (D) im Uhrzeigersinn fest auf, um das hintere Gitter (E) zu befestigen.
6. Setzen Sie das Flügelrad (C) auf die Steckstange (G). Drücken Sie es fest an, bis es den Haltestift berührt.
7. Entfernen Sie die kleine Schraube und die Mutter (B), die am vorderen Gitter (A) vomontiert sind.
8. Setzen Sie das vordere Gitter (A) so ein, dass es in die untere Kerbe des hinteren Gitters (E) pass und das kinde runde Loch in jeder Gitter so ausgerichtet ist, dass später die Verschlusssschraube (B) hindurchpasst (Abbildung unter).

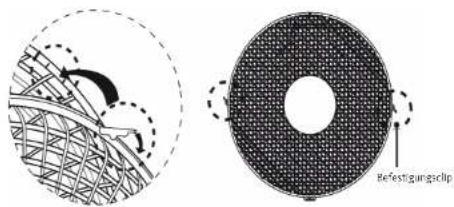

1. Befestigen Sie die Gitter mit den beiden Befestigungslips (F) und ziehen Sie dann mit einem Schraubendreher die Verschlusssschraube und die Mutter (B) fest (Abbildung unter).

31

V1.0

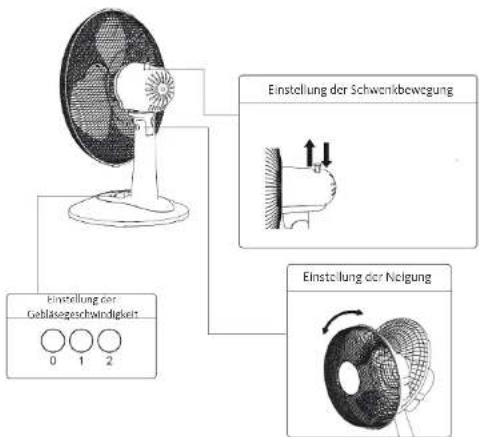

GEBRAUCH

1. SchlieBen Sie das Stromkabel an eine geeignete Steckdose an.
2. Die Geblasegeschwindigkeit kann mithilfe der Tasten eingestellt werden:

0:Aus
1: langsame Geschwindigkeit
2:schnelle Geschwindigkeit
3. Sie konnen die Neigung manuell einstellen, indem sie die Gitter senken oder haben.
4. Sie können die Schwenkbewegung aktivieren oder stoppen, indem Sie den Knopf hinter dem Gitter am Motorblock drücken oder zieren.

REINIGUNG UND WARTUNG

ACHTUNG! Das Gerät muss unbedingt von der Steckdose getrennt werden, bevor Sie es reinigen oder die Gitter entfern.

• Sie können das Gitter auf der Vorderseite demontieren um das Flügelrad zu reinigen. Lesen Sie dazu den Abschnitt "Montage".
• Entfernen Sie den Staub mit einem welchen und trockenen Tuch.
• Für eine gründlichere Reinigung konnen Sie das Flügelrad und die Plastikteile mit einem weichen, feuchten Schwamm reinigen, der mit einem milden Reinigungsmittel (z. B. Spülmittel) geträkt Ist. Die Teile dann mit klarem Wasser abspulen und mit einem weichen Tuch abtrecknen.
• Stellen Sie sicher, dass das Wasser nicht mit dem Motor in Berührung kommt kann.
  SchlieBen Sie das Gerat erst wieder an, wenn es vollkommen trocken Ist.

VEILIGHEIDSVOORSCHRIFTEN

GELIEVE DE INSTRUCTIES AANDACHTIG TE LEZEN ALVORENS HET TOESTEL TE GEBRUKEN EN DEZE TE BEWAREN OM ZE TE KUNNEN RAADPLEGEN WANNEER U ZE NODIG HEEFT.

TECHNISCHE EIGENSCHAPPEN

Alle Informationen, Zeichnungen, Skzizen und Bilder in dieser Dokument sind alleinges Eigentum von SOURCING & CREATION. SOURCING & CREATIOn behält sich alle Rechte in Zusammenhang mit ihren Marken, Schapfungen und Informationen vor. Kopien oder Reproduktionen, ungechtet des bzw. verwendenten Mitcts, werden als Tachung berachtet und beurteilt.
