PRO 9908 - Imprimante à jet d'encre grand format EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante à jet d'encre grand format
Marque	EPSON
Modèle	PRO 9908
Dimensions (L × P × H)	1864 × 667 × 1218 mm
Poids	Environ 135 kg (sans cartouches)
Alimentation électrique	100-240 V CA, 50-60 Hz, 1.0-0.5 A
Consommation électrique (impression)	Environ 80 W
Consommation électrique (veille)	16 W ou moins
Consommation électrique (arrêt)	1 W ou moins
Méthode d'impression	Jet d'encre à la demande
Résolution maximale	2880 × 1440 ppp
Nombre de buses	360 buses × 8 (noir: 3, couleur: 5)
Couleurs d'encre	9 couleurs : Photo Black, Matte Black, Light Black, Light Light Black, Cyan, Vivid Magenta, Yellow, Light Cyan, Vivid Light Magenta
Capacité des cartouches	700 ml / 350 ml / 150 ml
Formats de papier supportés	Rouleau (mandrin 2" ou 3") et feuilles (A4 à Super B0)
Largeur d'impression maximale	1118 mm (44")
Épaisseur de papier maximale	1,5 mm (feuilles)
Mémoire vive (RAM)	256 Mo
Interface	USB 2.0 Hi-Speed, Ethernet 10BASE-T/100BASE-TX
Fonctions spéciales	Impression sans marges, enrouleur automatique en option, support SpectroProofer
Maintenance	Réservoir de maintenance remplaçable, cutter remplaçable, nettoyage de tête automatique
Normes de sécurité	UL, CSA, CE, FCC classe B

FOIRE AUX QUESTIONS - PRO 9908 EPSON

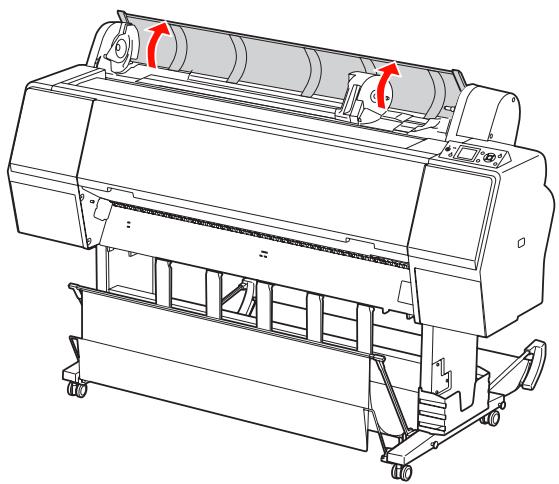

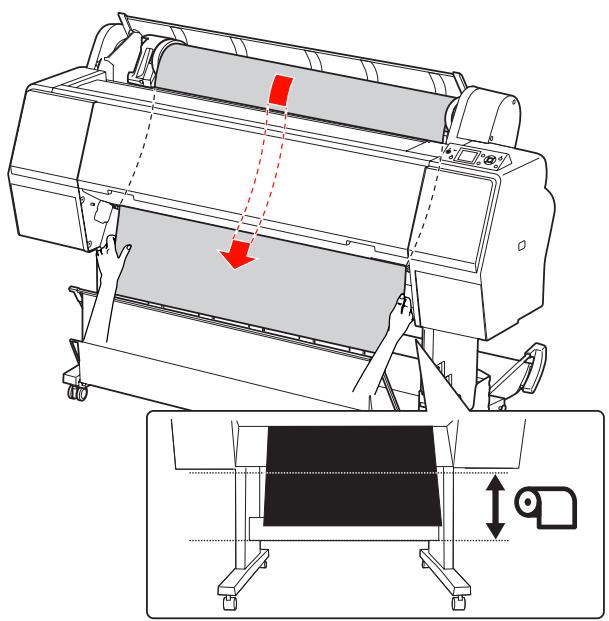

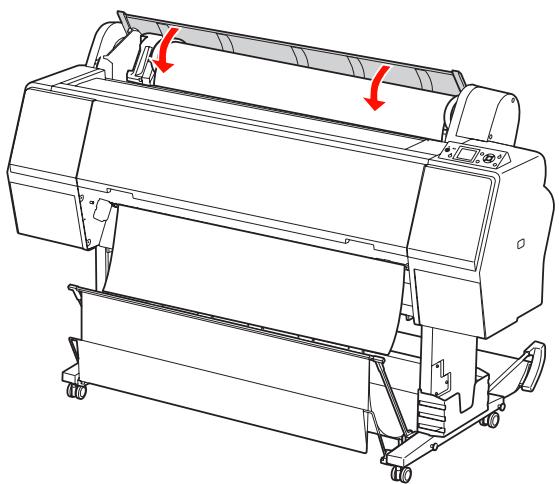

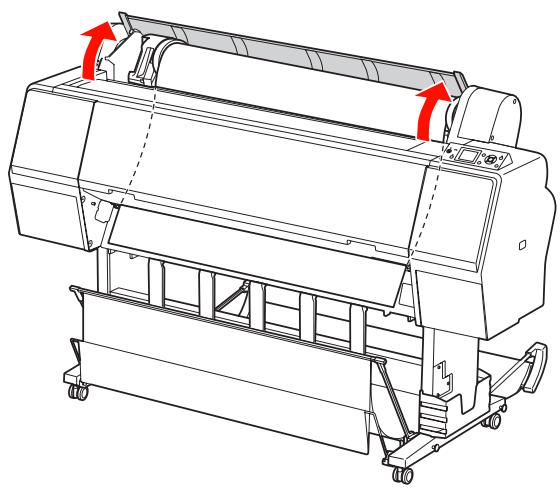

Comment charger du papier rouleau ?

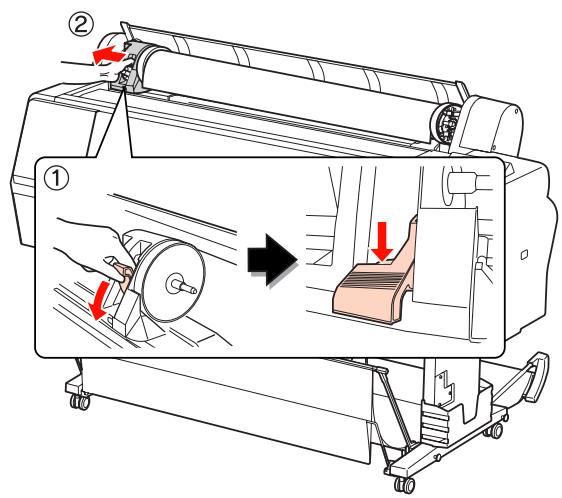

Ouvrez le capot du papier rouleau, placez le rouleau sur le support en utilisant les adaptateurs appropriés (mandrin de 2" ou 3"), puis insérez le papier dans la fente d'insertion. Appuyez sur le bouton de blocage papier pour l'entraîner, puis confirmez le type de support sur l'écran LCD.

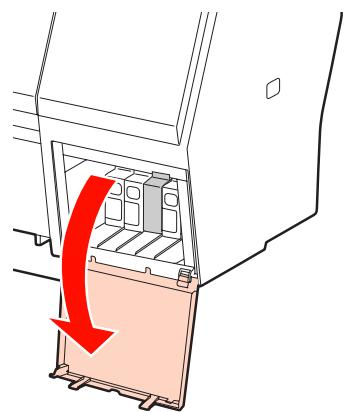

Comment remplacer une cartouche d'encre ?

Lorsque le voyant d'encre clignote, ouvrez le couvercle des cartouches en appuyant sur le bouton Ouvrir couvercle cartouches. Retirez la cartouche vide, agitez la nouvelle cartouche horizontalement 15 fois en 5 secondes, puis insérez-la fermement. Fermez le couvercle. L'imprimante amorce automatiquement la nouvelle cartouche.

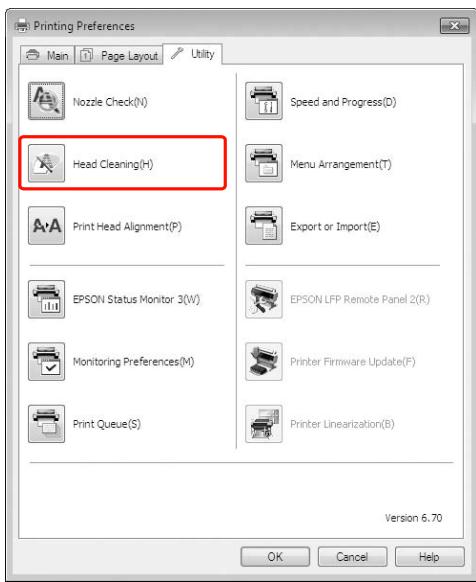

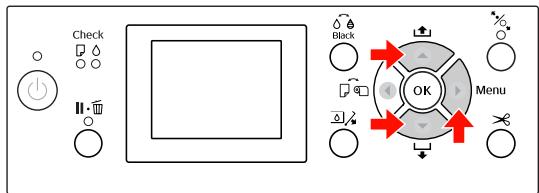

Comment nettoyer la tête d'impression ?

Accédez au menu MAINTENANCE via le panneau de contrôle. Sélectionnez NETTOYAGE puis NETTOYAGE NORMAL ou NETTOYAGE AUTO pour un nettoyage plus profond. Confirmez avec OK. L'imprimante exécute le nettoyage et imprime un motif de vérification des buses.

Que faire si l'imprimante affiche une erreur de bourrage papier ?

Appuyez sur le bouton Pause/Réinitialisation pour interrompre l'impression. Ouvrez le capot avant et retirez délicatement le papier coincé. Vérifiez que le papier n'est pas froissé ou déchiré. Refermez le capot et appuyez sur OK pour reprendre. Si le problème persiste, consultez la section Dépannage de la notice.

Comment couper le papier rouleau manuellement ?

Utilisez la touche Alimentation papier pour positionner la zone de coupe sous le cutter intégré. Appuyez sur la touche Couper papier (×). L'écran propose de couper le papier ; sélectionnez COUPER et confirmez avec OK. Si le cutter ne fonctionne pas, coupez manuellement avec un cutter du commerce.

Comment régler l'écart du cylindre (Platen Gap) ?

Dans le menu CONFIGURATION IMPR., sélectionnez ÉCART DU CYLINDRE. Choisissez parmi les options : ÉTROIT, STANDARD, GRAND, PLUS GRAND ou LE PLUS GRAND. Utilisez STANDARD pour la plupart des papiers. Un écart plus grand est utile pour les papiers épais ou incurvés.

Comment imprimer sans marges ?

Dans le pilote d'impression, sélectionnez le format de papier supportant l'impression sans marges (ex : 10", 13", A3+, etc.). Cochez l'option Sans marges. Vous pouvez choisir Agrandir auto ou Format à conserver. L'imprimante ajuste automatiquement l'image pour couvrir toute la feuille.

Comment remplacer le réservoir de maintenance ?

Lorsque l'icône du réservoir de maintenance clignote, préparez un nouveau réservoir. Accédez au menu MAINTENANCE et sélectionnez REMPLACEMENT RÉSERVOIR MAINT (non listé dans le menu standard, mais disponible via la notice). Ouvrez le capot avant, retirez l'ancien réservoir en le glissant, insérez le neuf et refermez. Le compteur se réinitialise automatiquement.

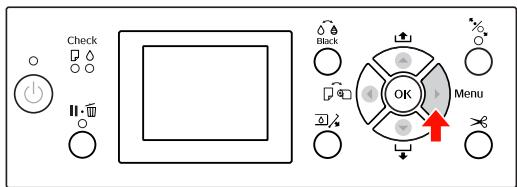

Comment vérifier le niveau d'encre restant ?

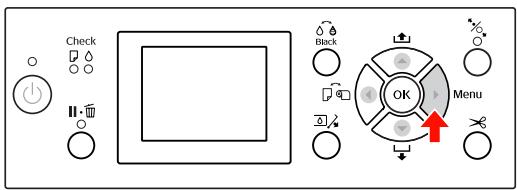

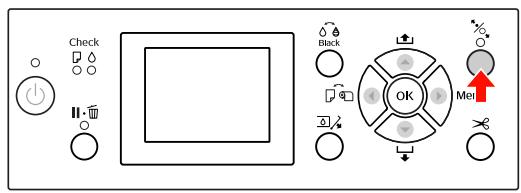

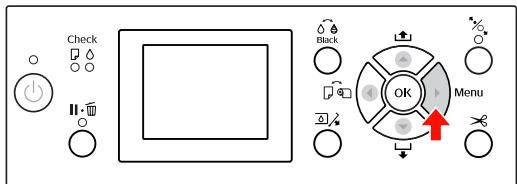

Sur le panneau de contrôle, appuyez sur la touche Menu (▶) en mode PRÉT. Sélectionnez ÉTAT DE L'IMPRIMANTE puis NIVEAU ENCRE. L'écran LCD affiche le pourcentage restant pour chaque couleur. Utilisez les touches ▲/▼ pour parcourir les couleurs.

Comment réinitialiser les paramètres réseau ?

Dans le menu CONFIGURATION RÉSEAU, sélectionnez INIT PARAM RÉSEAU et confirmez avec OK. L'imprimante rétablit les valeurs d'usine des paramètres réseau et redémarre la connexion après environ 40 secondes. Notez que cela efface les paramètres IP personnalisés.

MODE D'EMPLOI PRO 9908 EPSON

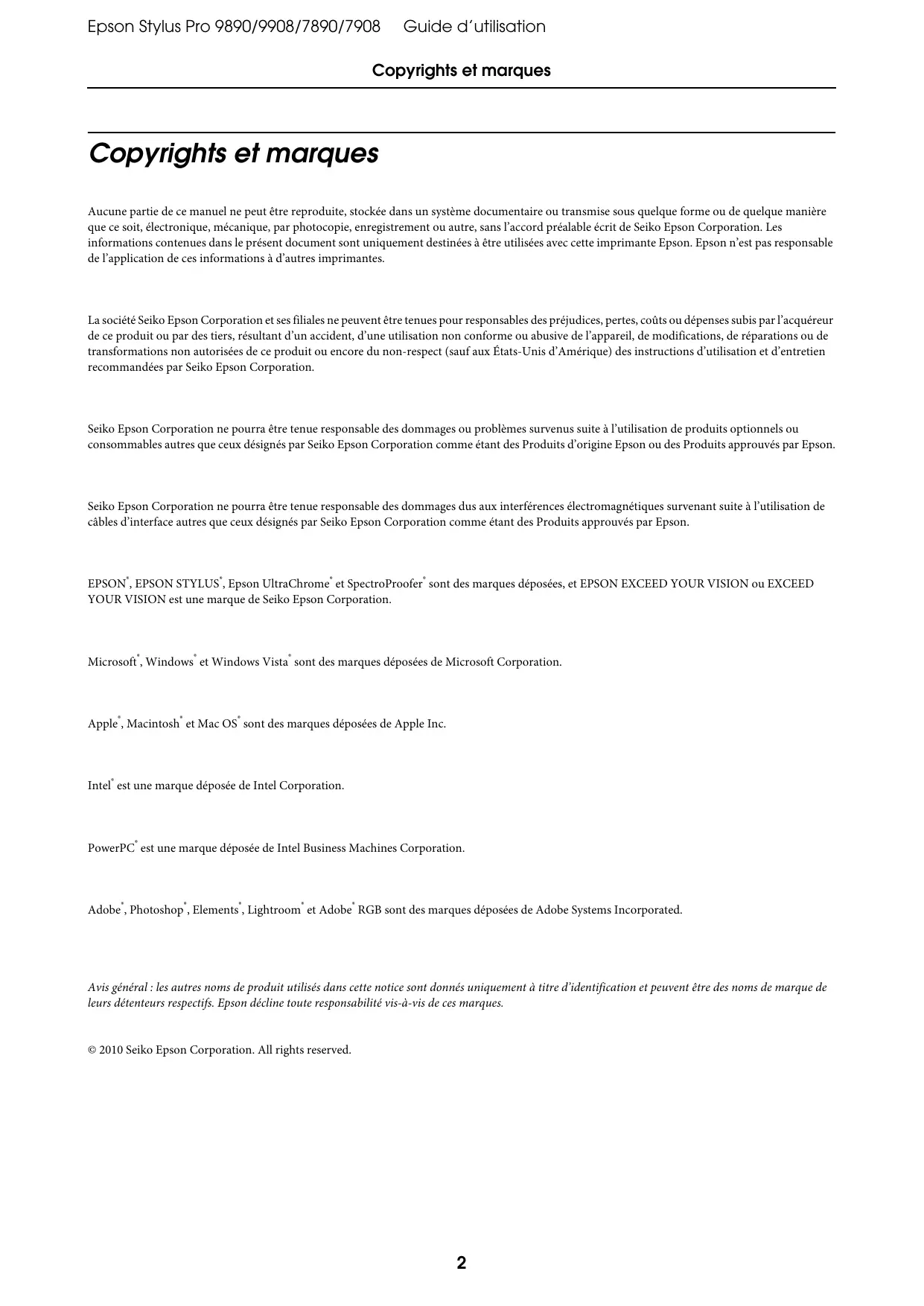

Copyrights et marques

Aucune partie de ce manuel ne peut etre reproduce, stocke dans un systeme documentaire ou transmise sous quelque forme ou de quelque maniere que ce soit, electronique, mecanique, par photocopie, enregistrement ou autre, sans l'accord prealable erit de Seiko Epson Corporation. Les informations continues dans le present document sont uniquement destinées a etre utilisées avec cette imprimante Epson. Epson n'est pas responsable de l'application de ces informations à d'autres imprimantes.

La société Seiko Epson Corporation et ses filiales ne peuvent ettre tenues pour responsables des prejudices, pertes, couts ou depenses subis par l'acquireur de ce produit ou par des tiers, resultant d'un accident, d'une utilisation non conforme ou abusive de l'appareil, de modifications, de réparations ou de transformations non autorises de ce produit ou encore du non-respect (sauf aux États-Unis d'Amerique) des instructions d'utilisation et d'entretien recommendées par Seiko Epson Corporation.

Seiko Epsn Corporation ne pourra etre tenue responable des dommages ou problemes survenus suite a l'utilisation de produits optionnels ou consommables autres que ceux designes par Seiko Epsn Corporation comme etant des Produits d'origine Epsn ou des Produits approuvés par Epsn.

Seiko Epson Corporation ne pourrait être tenue responsable des dommages dus aux interférences electromagnétiques survenant suite à l'utilisation de cables d'interface autres que ceux désignés par Seiko Epson Corporation comme étant des Produits approuvés par Epson.

EPSON, EPSON STYLUS, Epson UltraChrome et SpectroProofer sont des marques déposées, et EPSON EXCEED YOUR VISION ou EXCEED YOUR VISION est une marque de Seiko Epson Corporation.

Microsoft, Windows et Windows Vista* sont des marques déposées de Microsoft Corporation.

Apple, Macintosh et Mac OS* sont des marques déposées de Apple Inc.

Intel* est une marque déposée de Intel Corporation.

PowerPC* est une marque déposée de Intel Business Machines Corporation.

Adobe, Photoshop, Elements, Lightroom et Adobe RGB sont des marques déposées de Adobe Systems Incorporated.

Avis général : les autres noms de produit utilisés dans cette notice sont disponibles uniquement à titre d'identification et peuvent être des noms de marque de leurs détenteurs respectifs. Epson décline toute responsabilité vis-à-vis de ces marques.

Copyrights et marques

Consignes de sécurité

Consignes importantes de sécurité 6

Avertissements, Attention, Remarques 6

Choix de l'emplacement de l'appareil. 6

Installation de l'appareil 6

Utilisation de l'appareil. 7

Manipulation des cartouches d'encre. 8

Transport de l'appareil 8

Introduction

Fonctions 9

Éléments de l'imprimante 11

Partie avant. 11

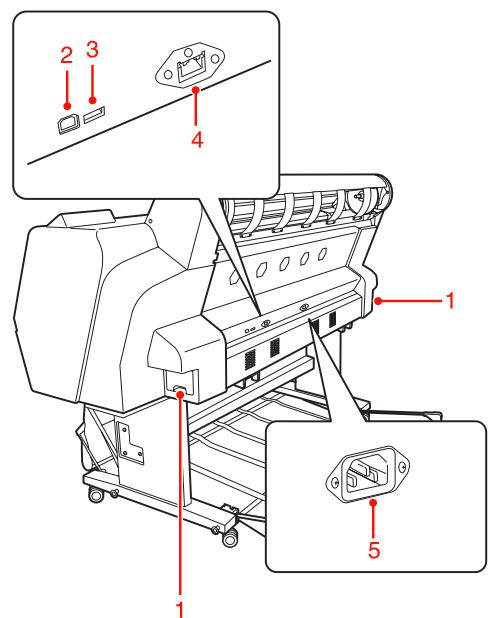

Panneauarriere 11

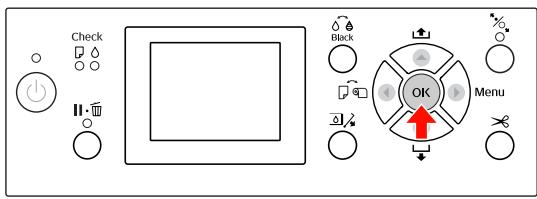

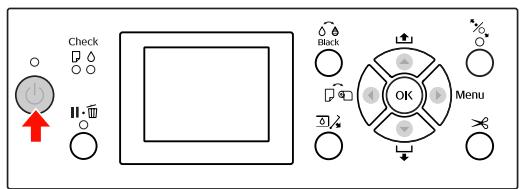

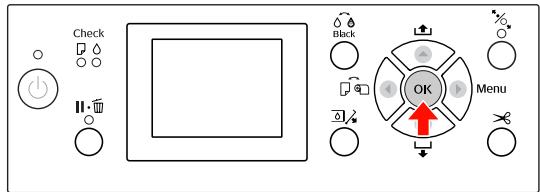

Panneau de contrôle

Touches, voyants et messages. 12

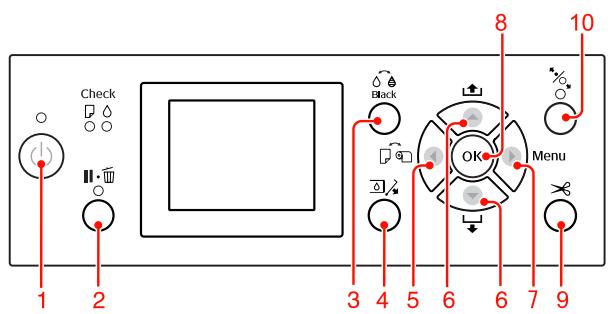

Touches 12

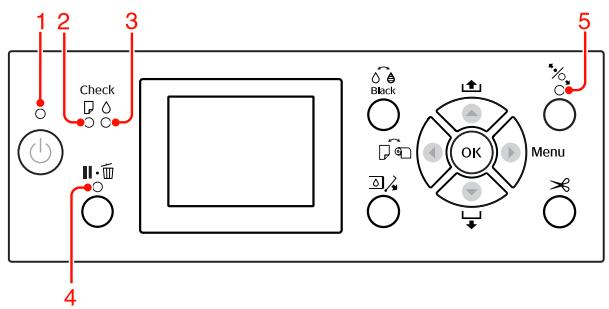

Voyants 14

Affichage. 15

Mode Menu. 17

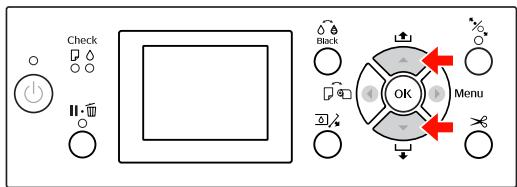

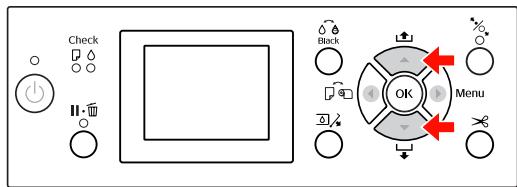

Utilisation du mode Menu. 17

Listedesenus 20

Details du mode Menu. 22

Mode Maintenance 31

Listedu mode Maintenance. 31

Manipulation du papier

Supports pris en charge 32

Papier rouleau 32

Feuille simple 32

Utilisation du papier rouleau 33

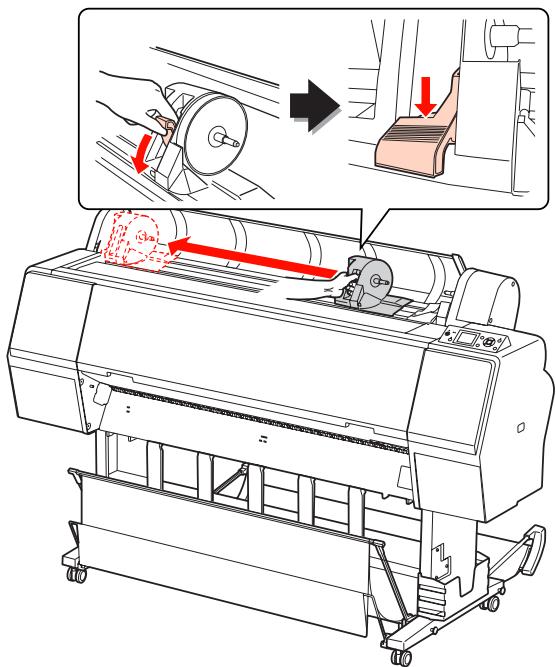

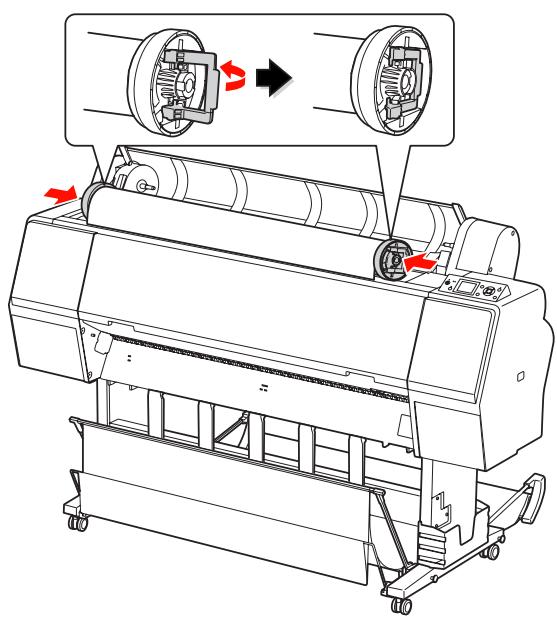

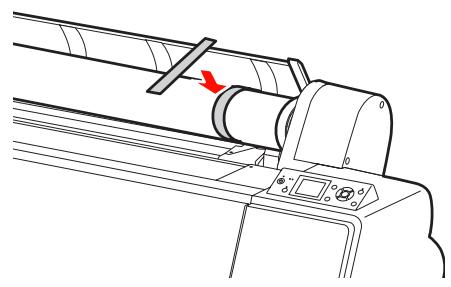

Chargement du papier rouleau 33

Coupe du papier rouleau 37

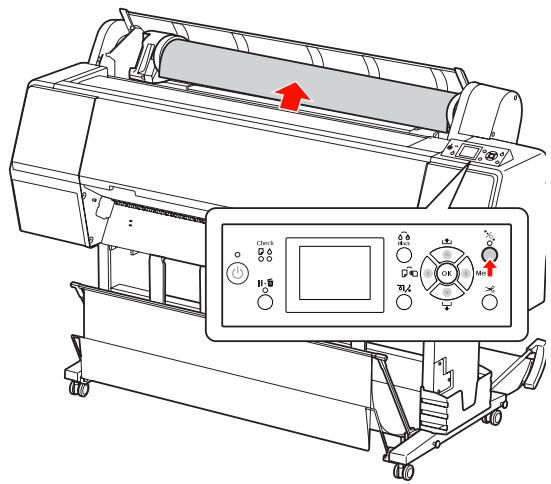

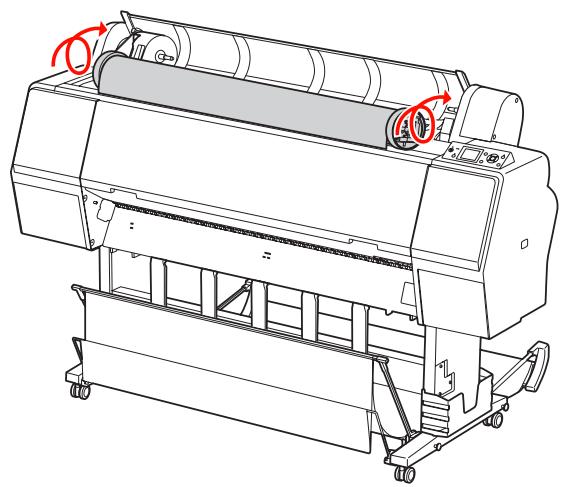

Retrait du rouleau 38

Utilisation de feuilles simples 40

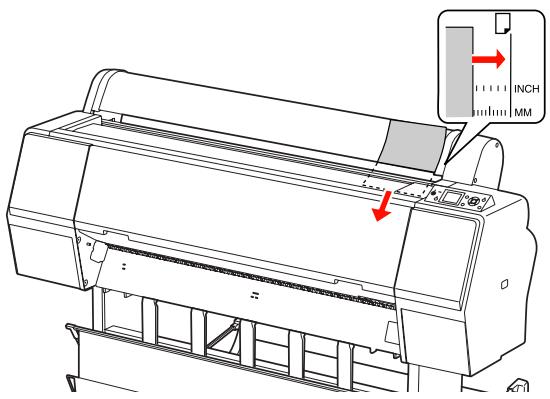

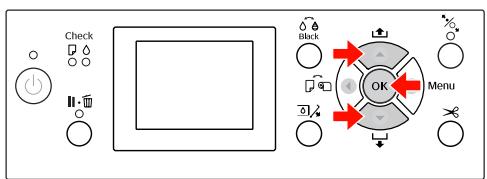

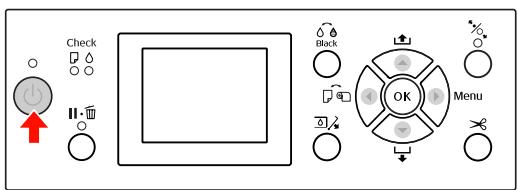

Chargement de feuilles simples inférieures au format A3. 40

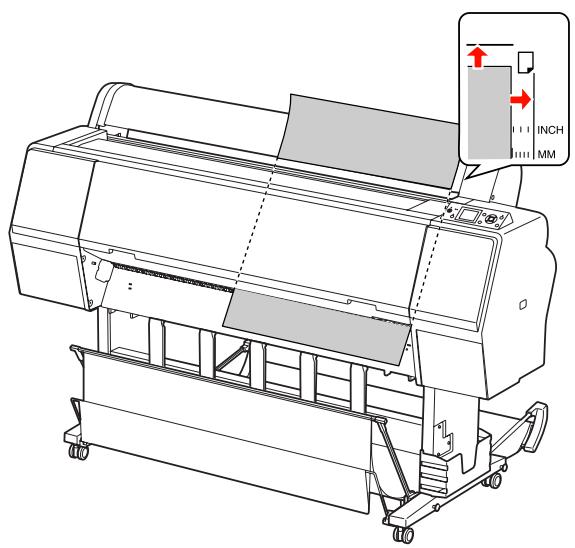

Chargement d'une feuille simple au format A3 ou supérieur / papier épais. 41

Ejection du papier 43

Pour le papier rouleau. 43

Pour les feuilles simples 43

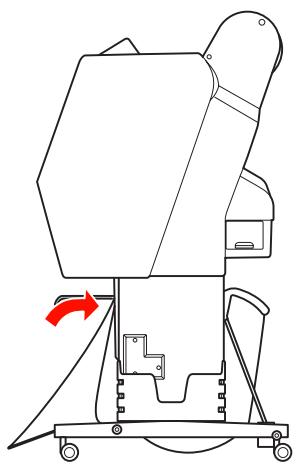

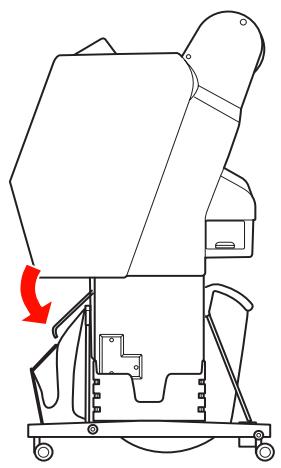

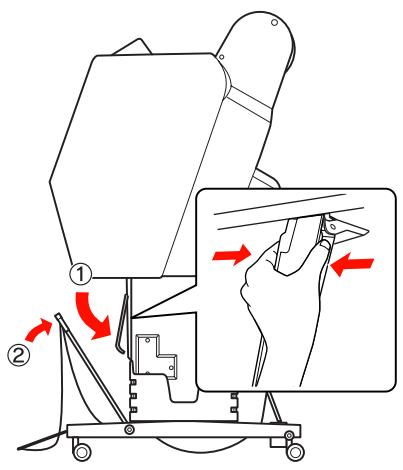

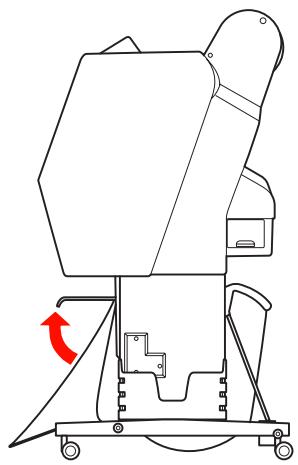

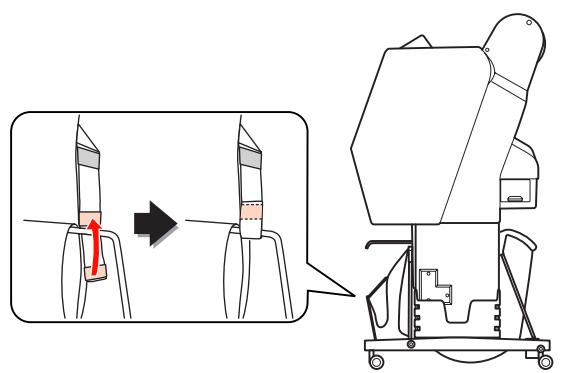

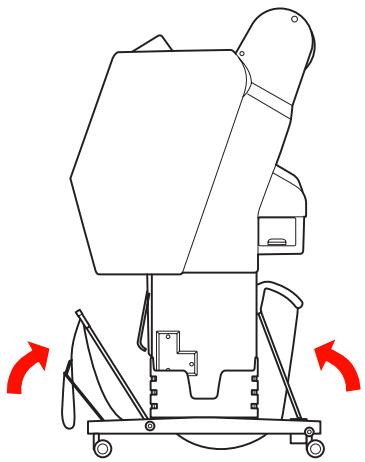

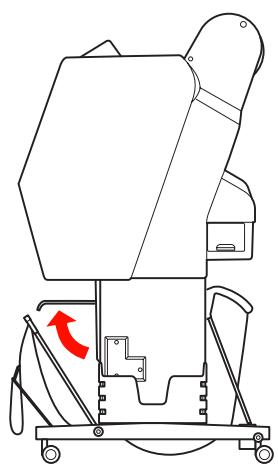

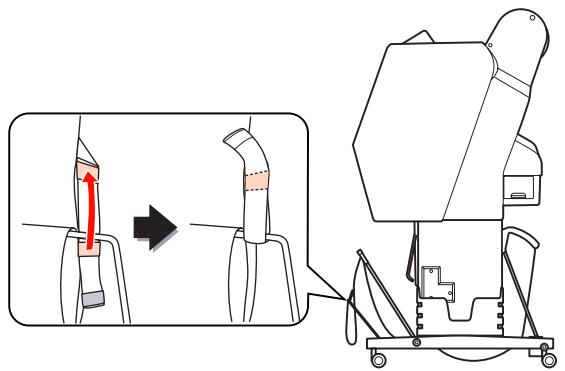

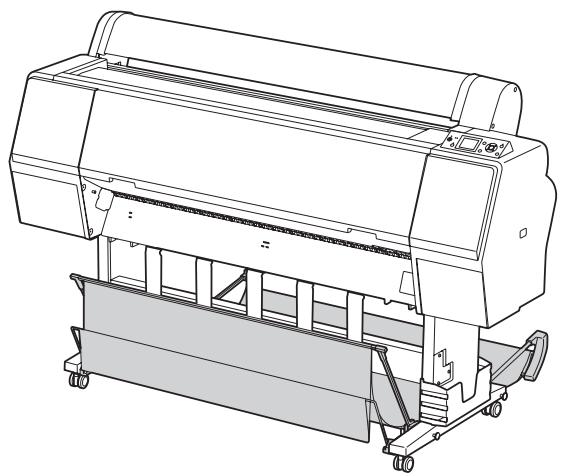

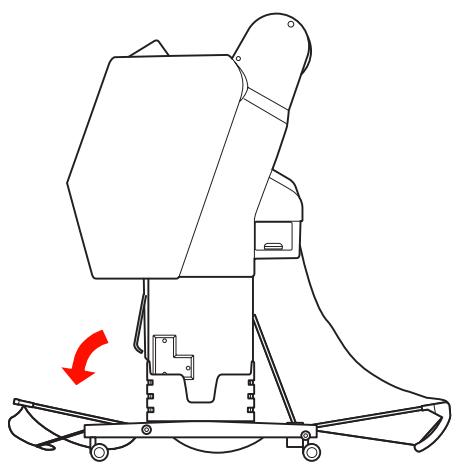

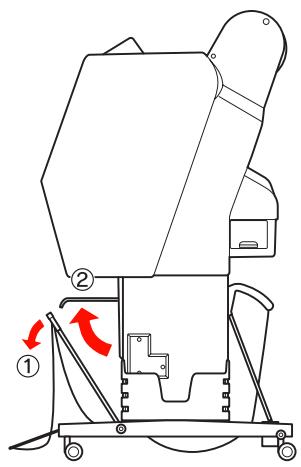

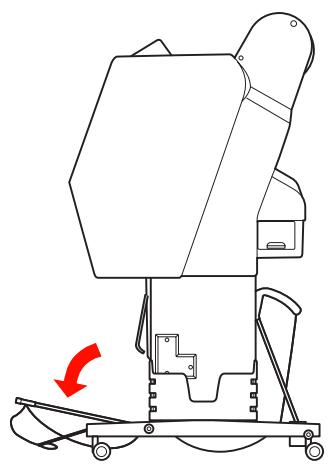

Utilisation du hamac de réception et des guides papier 44

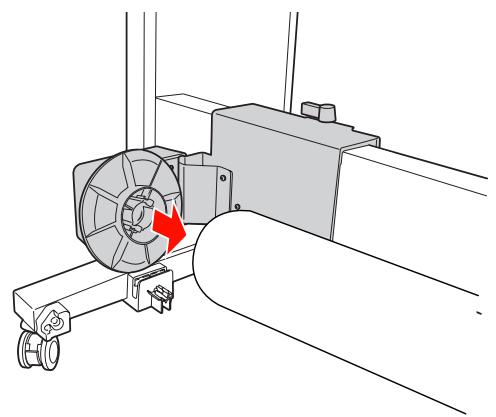

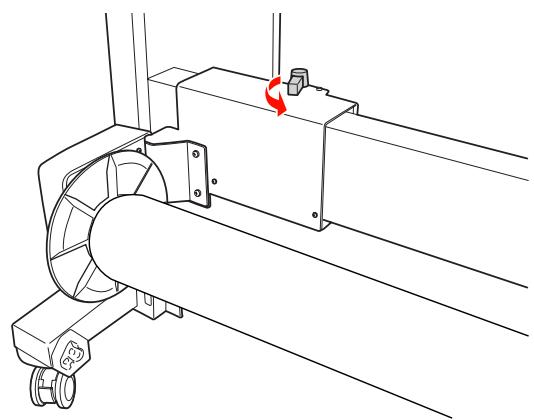

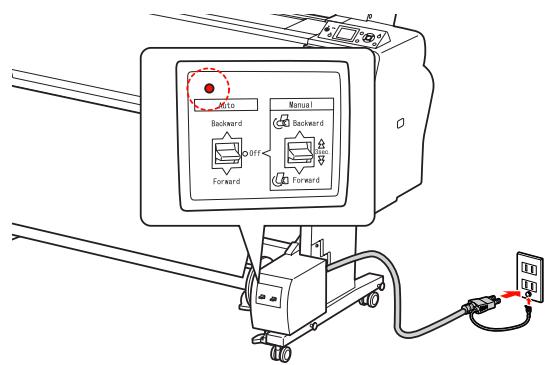

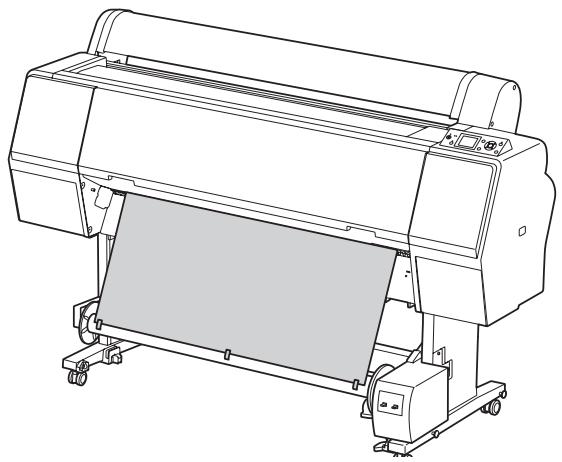

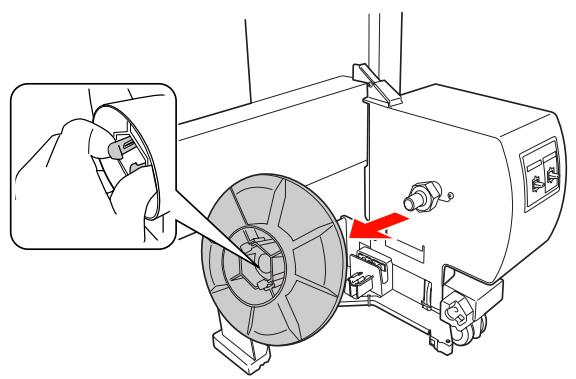

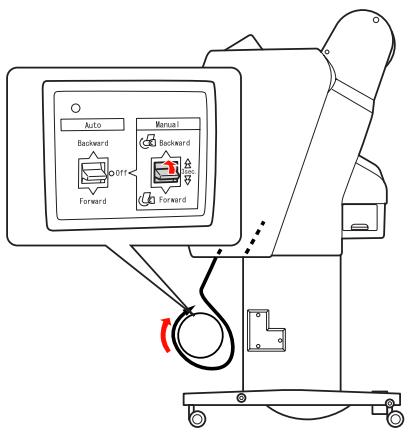

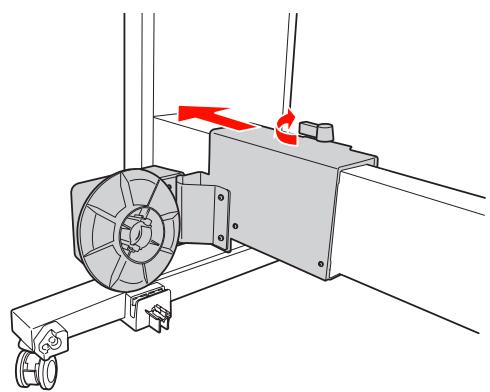

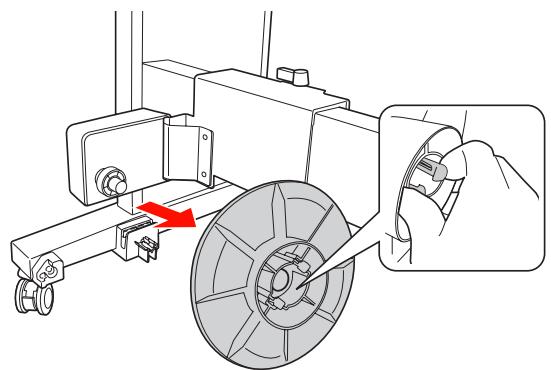

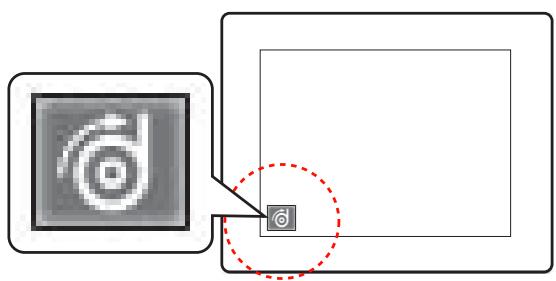

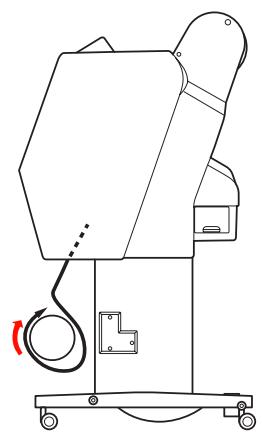

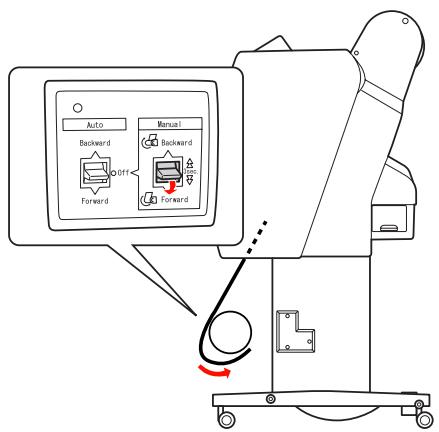

Utilisation de l'enrouleur automatique (pour l'Epson Stylus Pro 9890/9908). 48

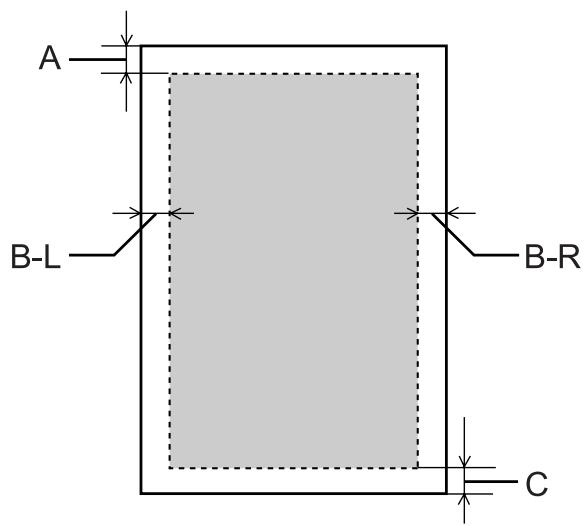

Zone imprimable 56

Paramètres de base

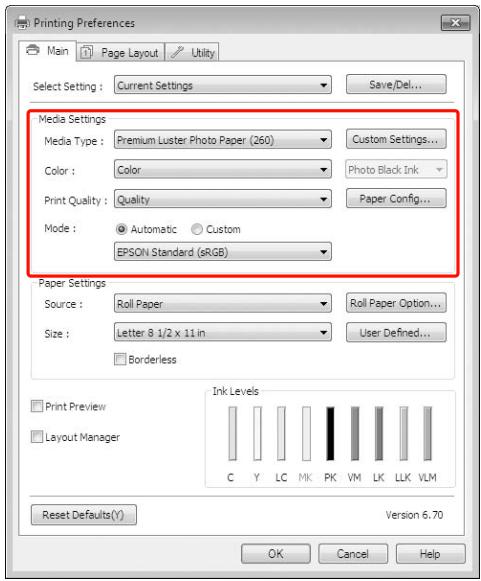

Paramètres d'impression 57

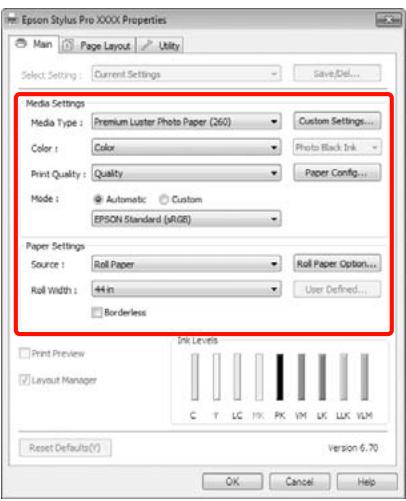

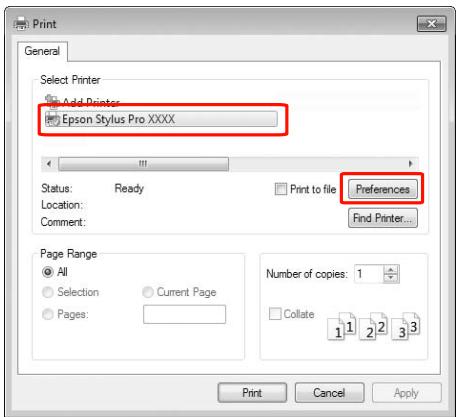

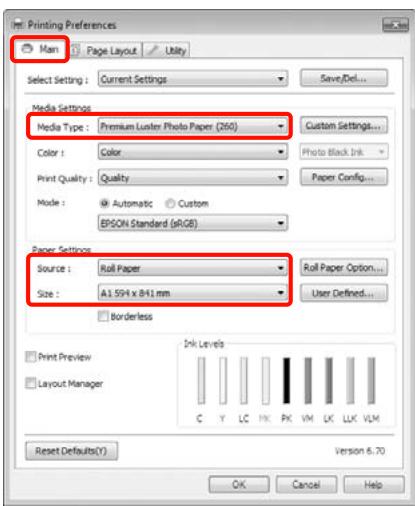

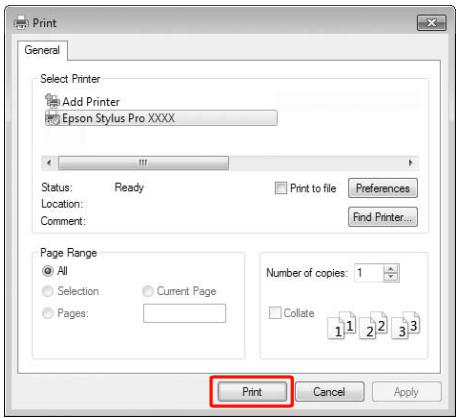

Procedures d'impression (Windows) 57

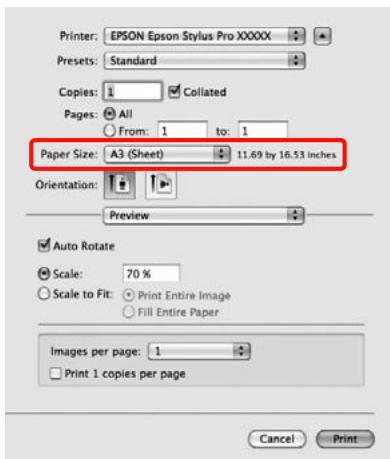

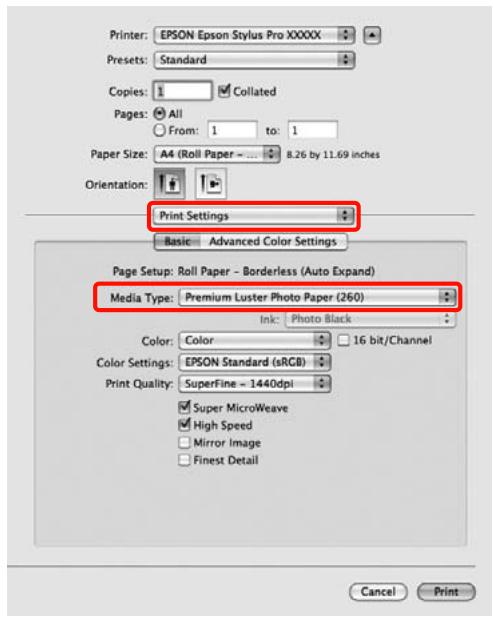

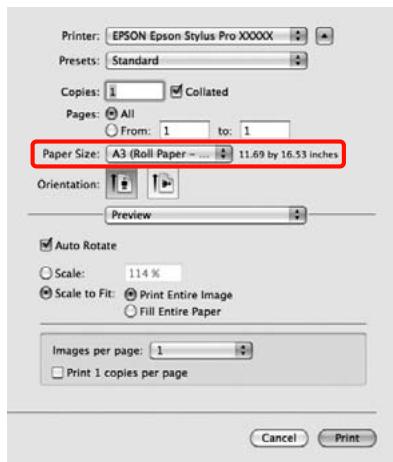

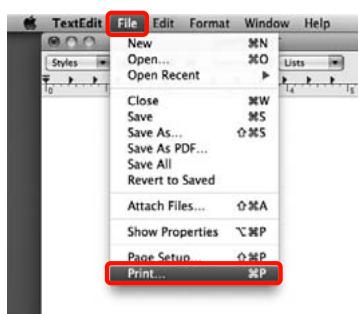

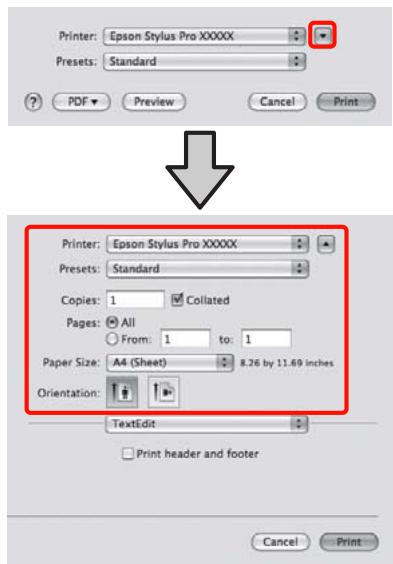

Procedures d'impression (Mac OS X). 59

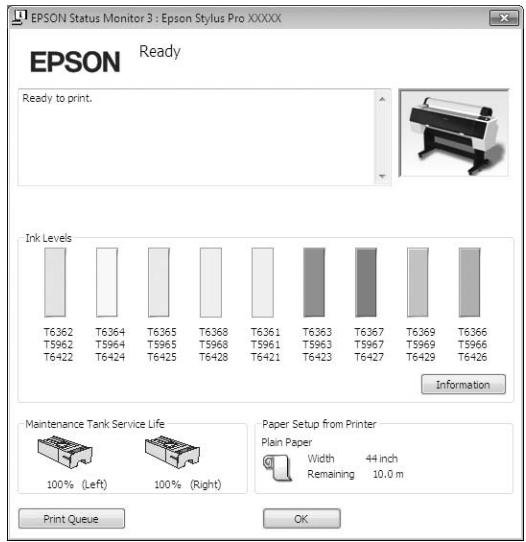

Verification de I'etat de I'imprimante. 63
En cas de problème au cours de l'impression ....63
Annulation d'une impression. 64

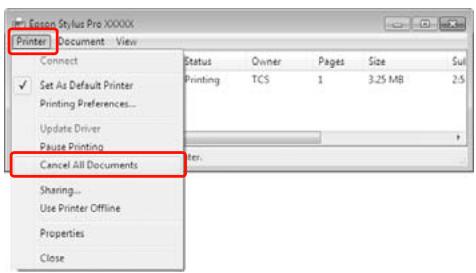

Annulation d'une impression depuis l'ordinateur (Windows) 65

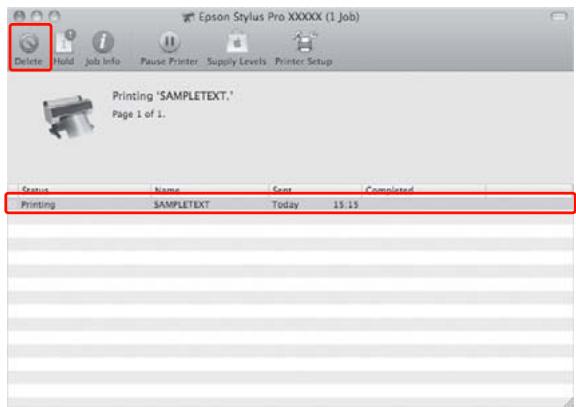

Annulation d'une impression depuis l'ordinateur (Mac OS X) 65
Annulation d'une impression depuis l'imprimante 66

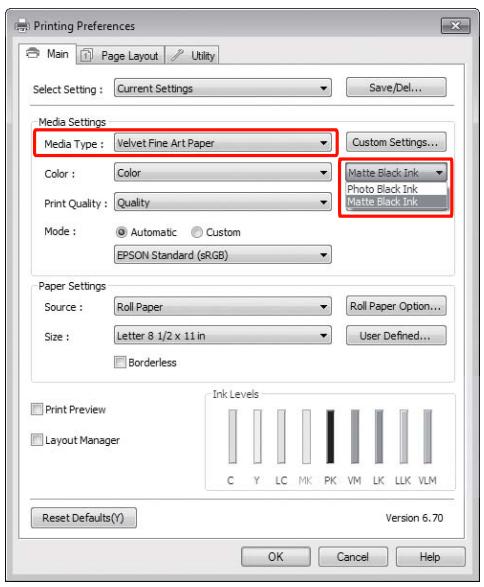

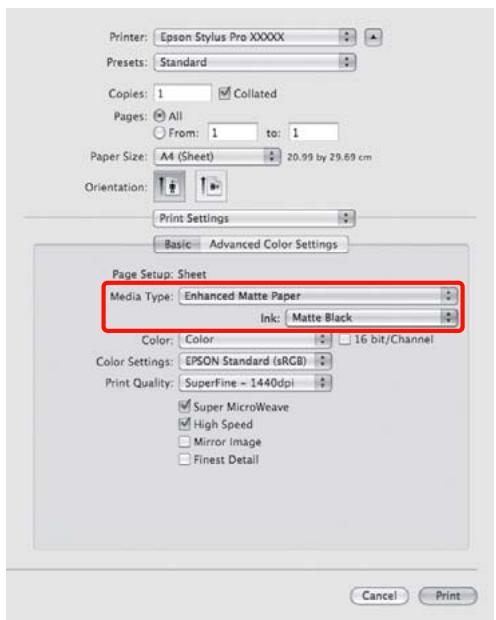

Changement de l'encre noire 66

Options et consommables

Maintenance

Maintenance quotidienne 70

Installation physique de l'imprimante 70

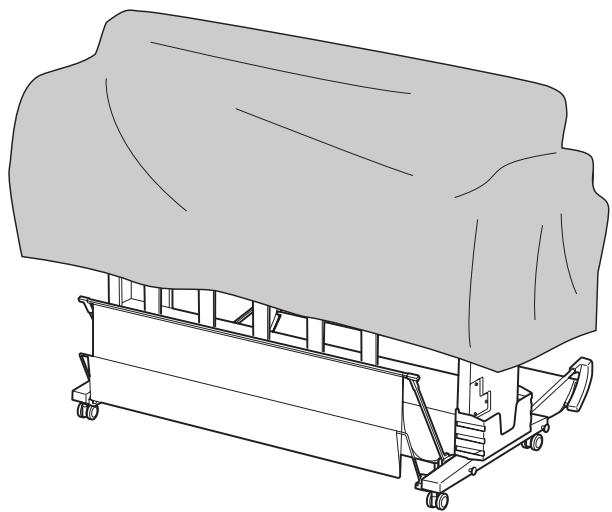

Remarques concernant la non-utilisation de l'imprimante 70
Consignes d'utilisation du papier 70

Remplacement des cartouches d'encre 72

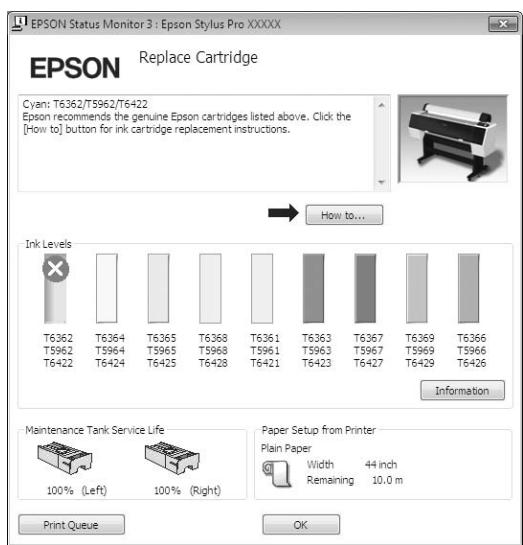

L'encre a besoin d'être remplacede/
Le niveau d'encre est faible. 72
Confirmation du niveau d'encre restant. 73
A propos des cartouches d'encre. 74
Remplacement des cartouches d'encre. 76

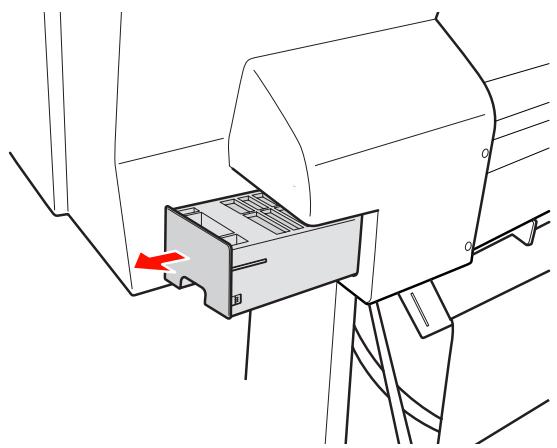

Remplacement du réservoir de maintenance. 77

Confirmation de la capacité restante du réservoir de maintenance 77
Remplacement du réservoir de maintenance. .78

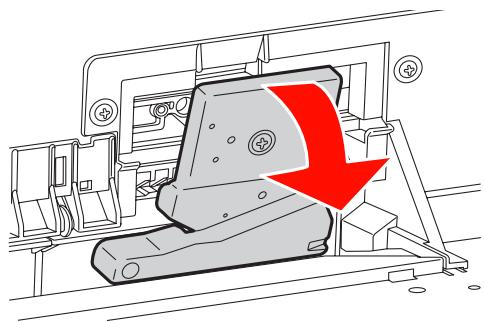

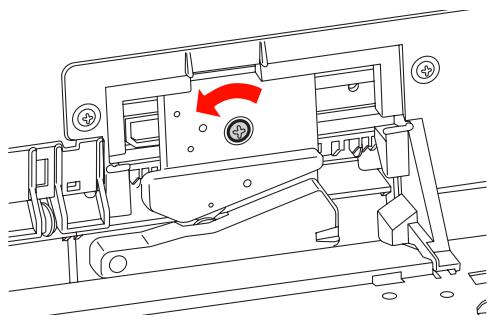

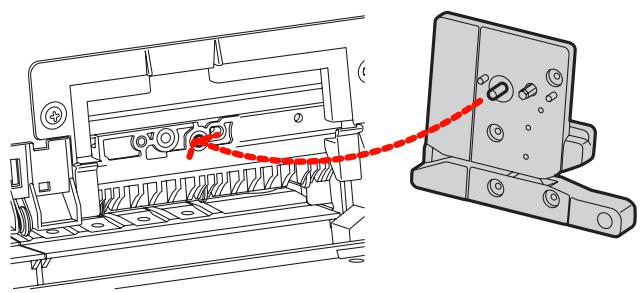

Remplacement du cutter. 79

Réglage de la tête d'impression. 82

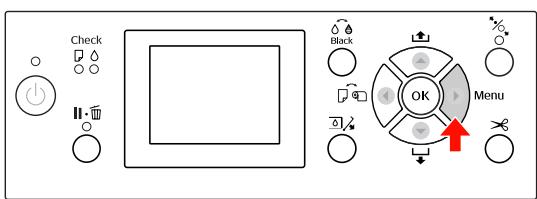

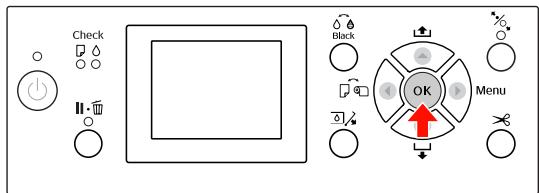

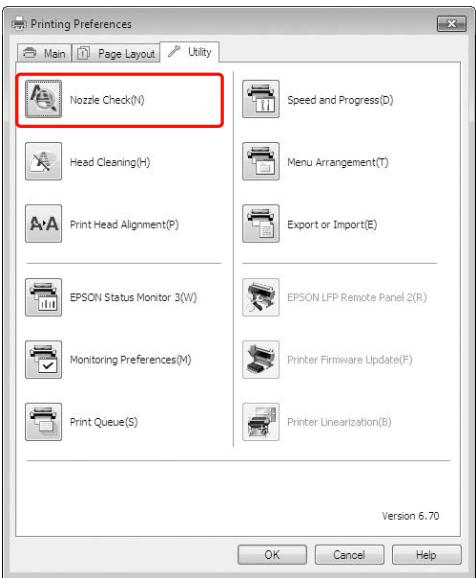

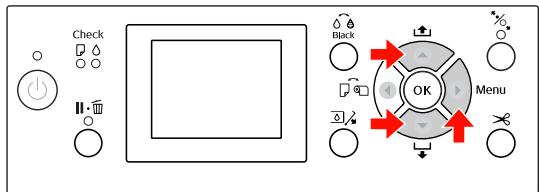

Verification des buses 83

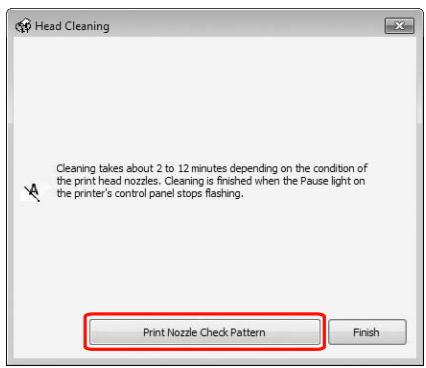

Nettoyage des têtes. 85

Nettoyage auto 87

Fonction de maintenance automatique 88

Alignment des têtes 89

Nettoyage de l'imprimante 92

Nettoyage de l'extérieur de l'imprimante. 92

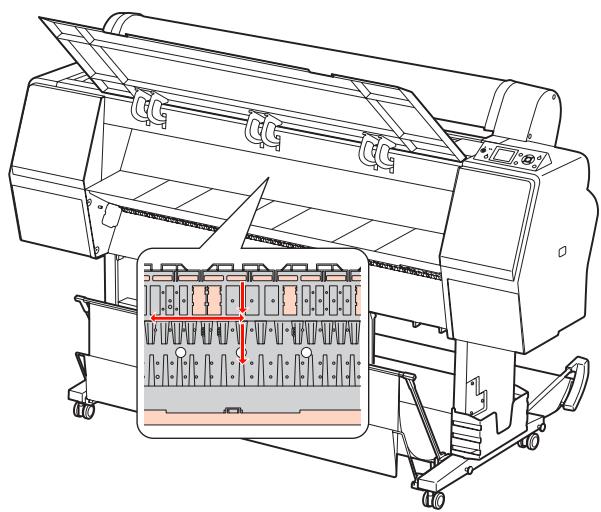

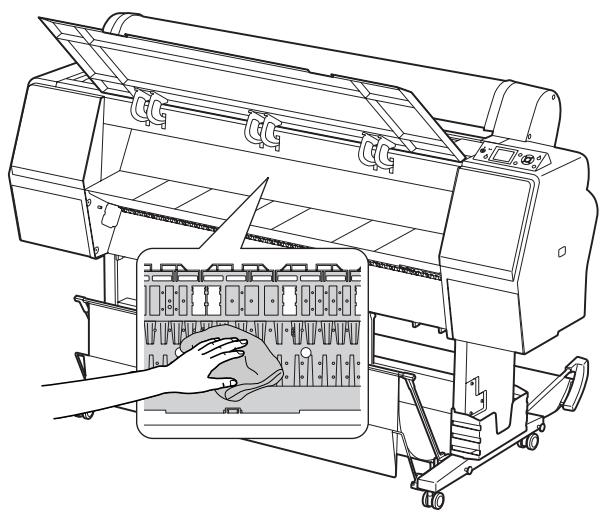

Nettoyage de l'intérieur de l'imprimante. 92

Stockage de l'imprimante 94

Si vous prévoyez de ne pas utiliser

l'imprimantependant une période prolongée....94

Si vous n'avez pas utilisé votre imprimante depuis plus de six mois. 94

Protection de la tete d'impression. 94

Transport de l'imprimante 95

Réemballage de l'imprimante 95

Transport de l'imprimante. 95

Réinstallation de l'imprimante
àpRESsONTransport 96

Résolution des problèmes

Messages d'erreur sur l'écran LCD 97

Messages d'erreur 97

Lorsqu'une demandede maintenance se produit 107

Lorsqu'un demanded'appelentretien se produit 107

Dépannage. 108

Vous ne pouvez pas imprimer (parce que l'imprimante ne fonctionne pas). 108

L'imprimante émet un bruit identique à celui de l'impression, mais rien ne s'imprime 112

L'impression ne répond pas à votre attente. . . . 113

Problèmes d'entrainment ou d'éjection 118

Autres problèmes. 121

Utilisation du pilote d'impression (Windows)

Affichage de l'écran Configuration 122

A partir de l'icone Imprimante 122

Affichage de l'aide 123

Cliquez sur la touche Aide pour l'afficher.......123

Cliquez avec le bouton croit de la souris sur l'objet que vous souhaitez consulter et afficher 124

Personnalisation du pilote d'impression. 124

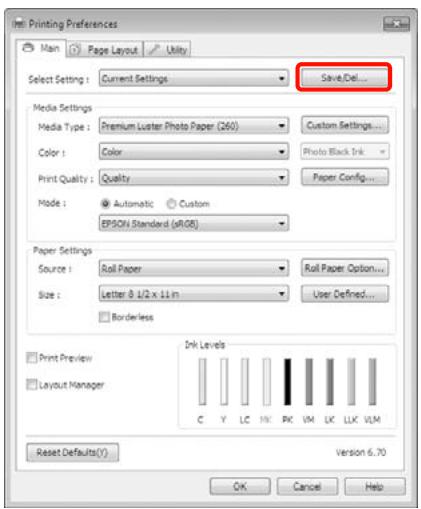

Enregistrement de divers paramètres en tant que paramètres de seLECTION 124

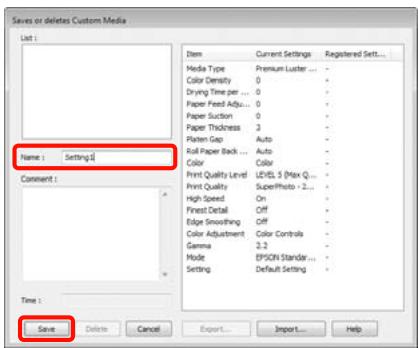

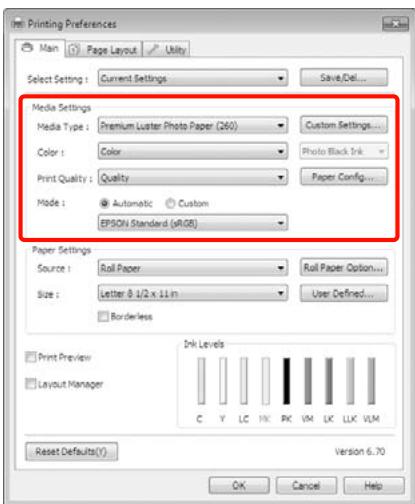

Enregistrement des paramètres de support.......125

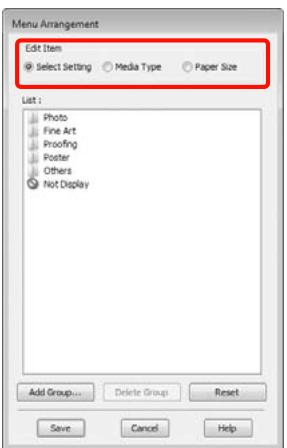

Réorganisation des éléments affichés 126

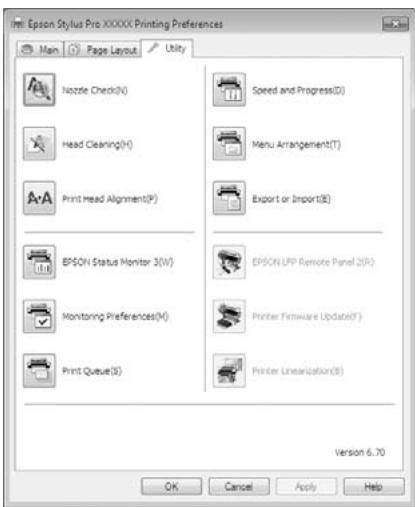

Récapitulatif de l'onglet Utilitaire 127

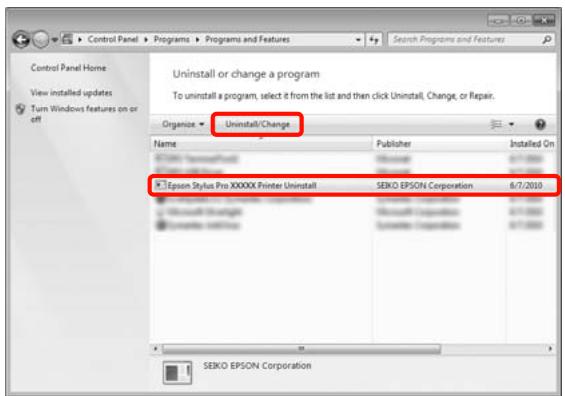

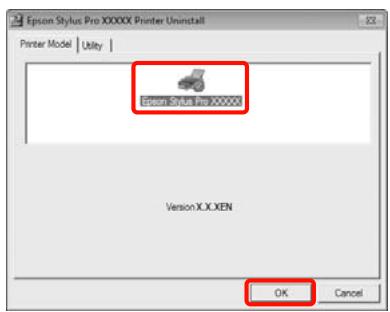

Désinstallation du pilote d'impression 128

Utilisation du pilote d'impression (Mac OS X)

Affichage de l'écran Configuration 130

Affichage de l'aide. 130

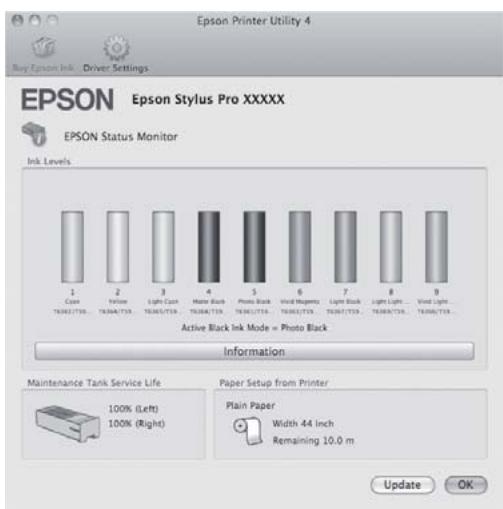

Utilisation d'Epson Printer Utility 4 . 130

Demarrage d'Epson Printer Utility 4 130

Fonctions d'Epson Printer Utility 4 130

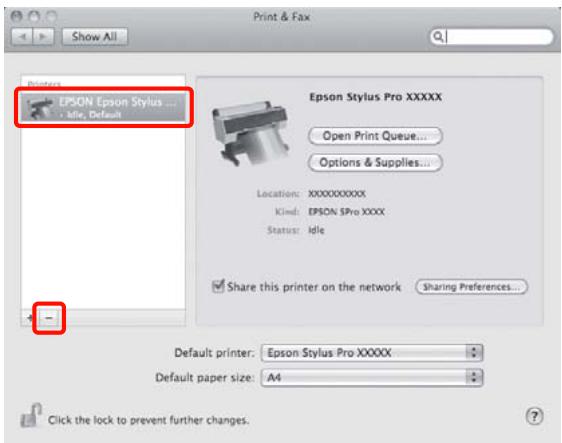

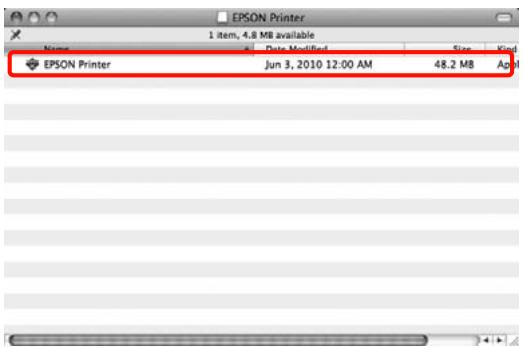

Désinstallation du pilote d'impression 132

Suppression d'EPSON LFP Remote Panel 2 . . .133

Variétés d'impression

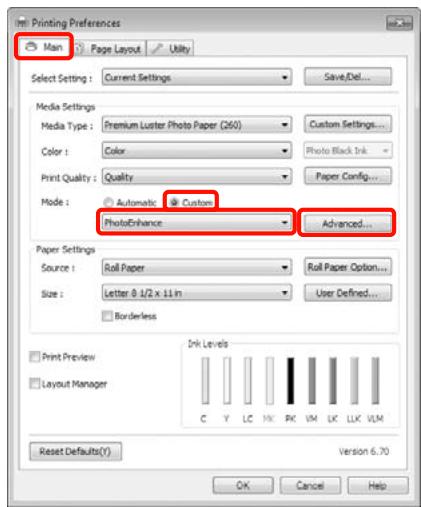

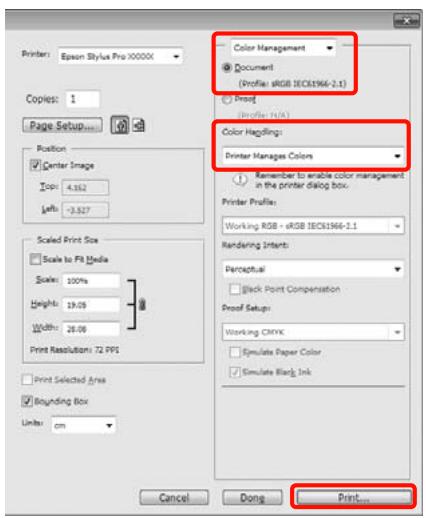

Correction automatique des couleurs et impression de photos (PhotoEnhance) 134

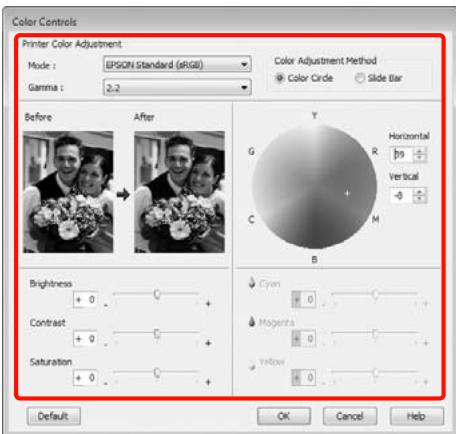

Correction des couleurs et impression 135

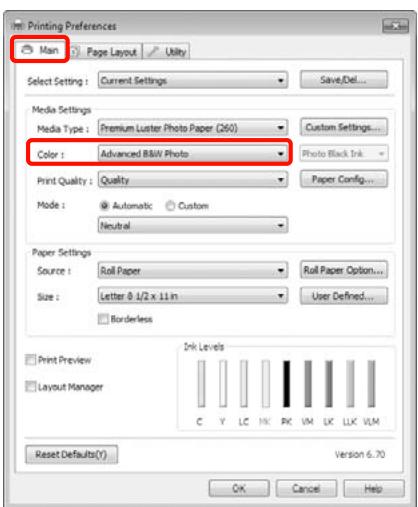

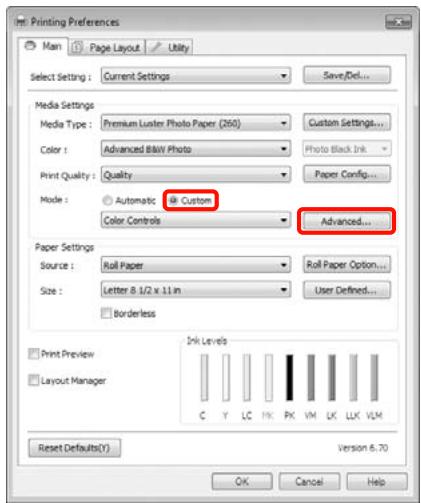

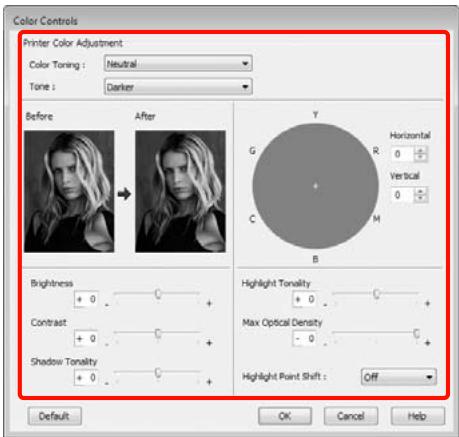

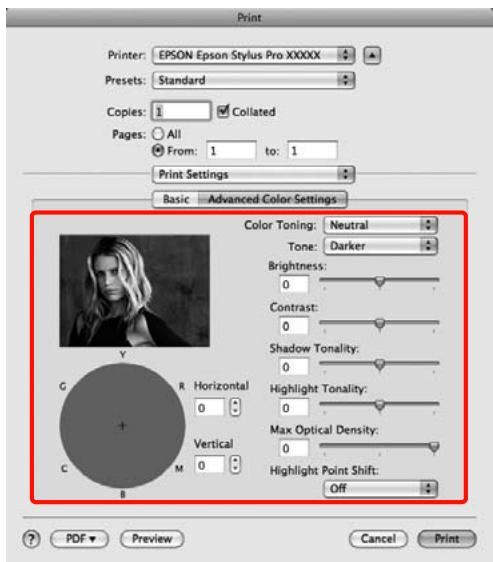

Impression de photos en noir et blanc 139

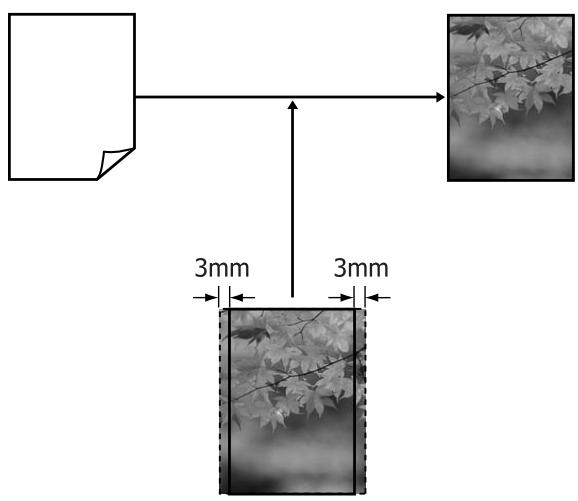

Impression sans marges. 142

Types de méthodes d'impression sans marges .143

Tailles de supports prises en charge pour l'impression sans marges. 144

A propos de la coupe de papier rouleau 145

Configuration des procédures pour l'impression. 146

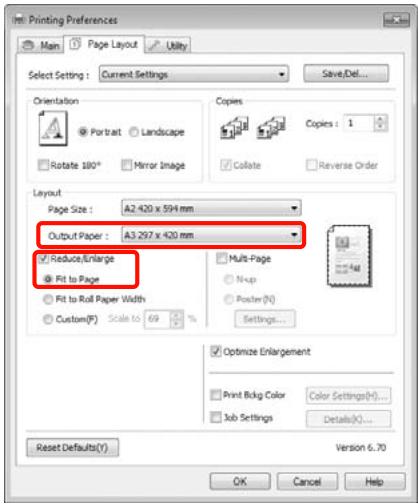

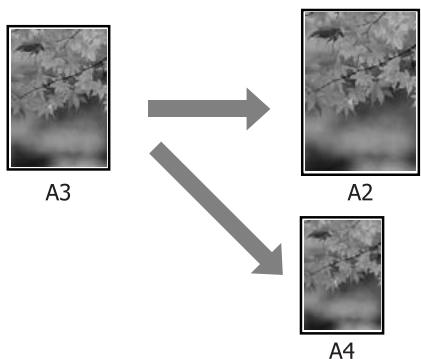

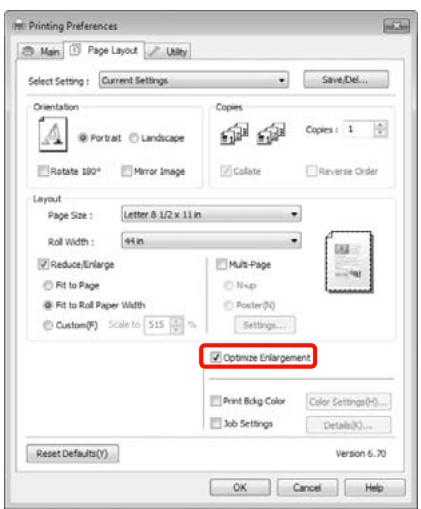

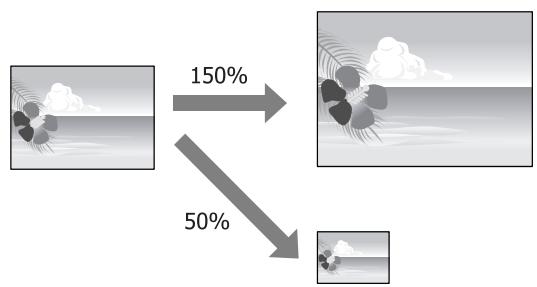

Agrandissement/ réduction de l'impression 148

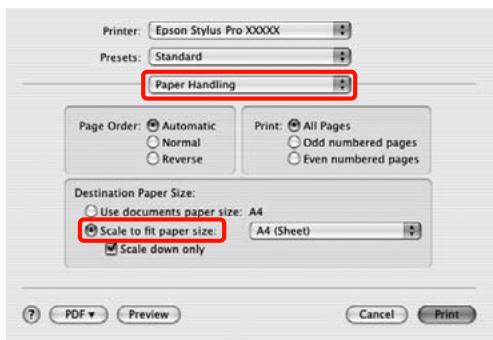

Zoom/Adapter au format du papier 149

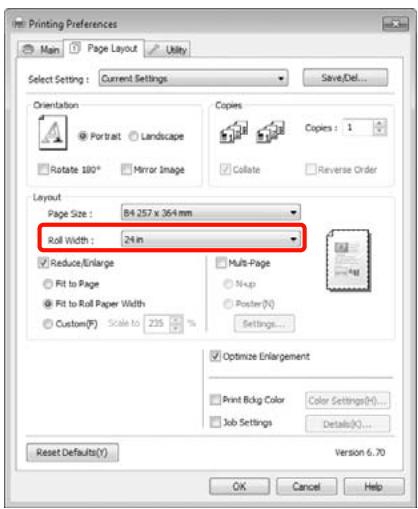

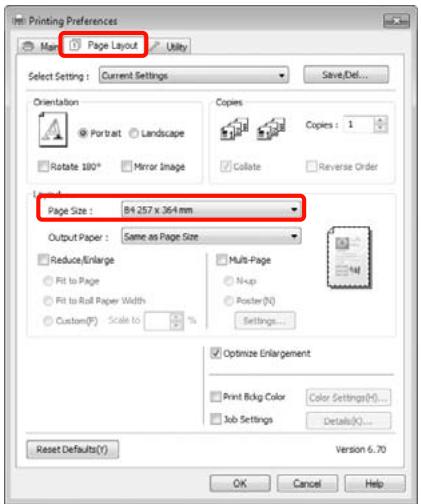

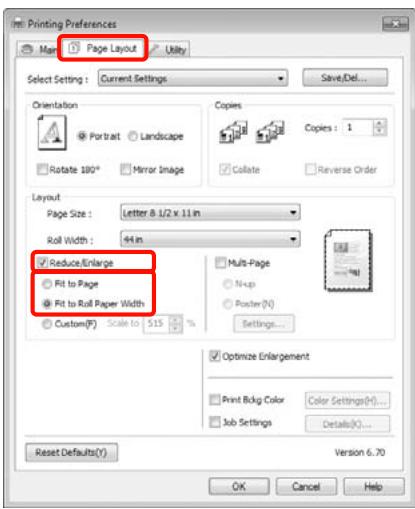

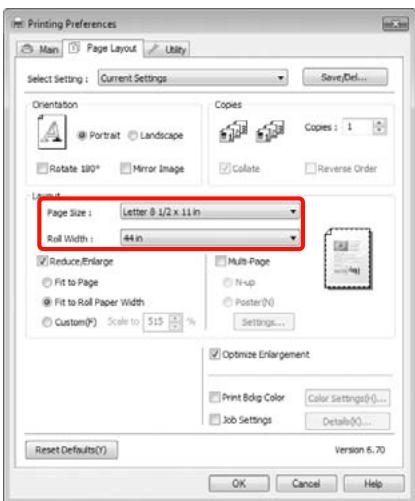

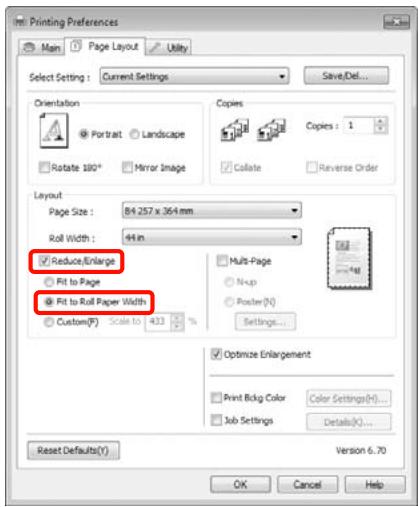

Ajuster à la largeur du papier rouleau (Windows uniquement) 150

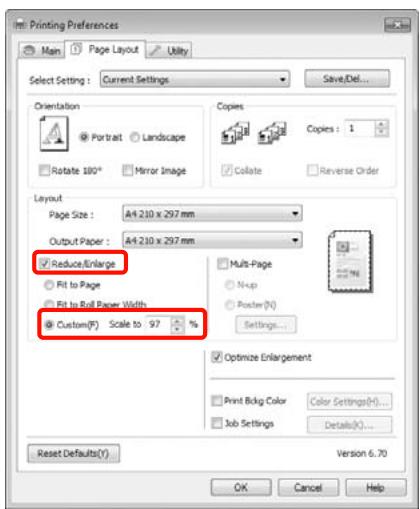

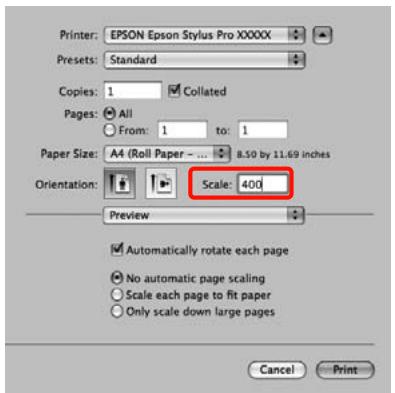

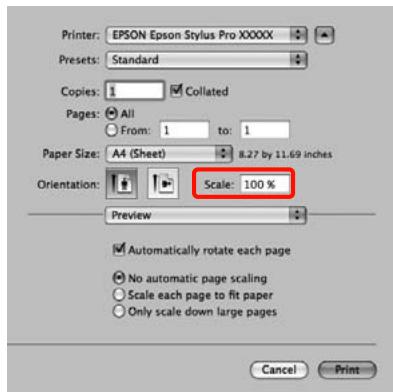

Configuration de l'échelle personalisée .151

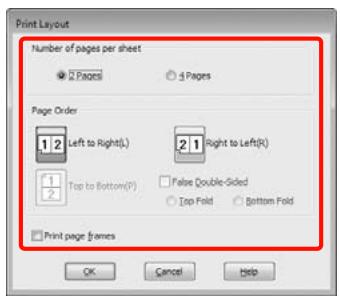

Impression multi-pages 152

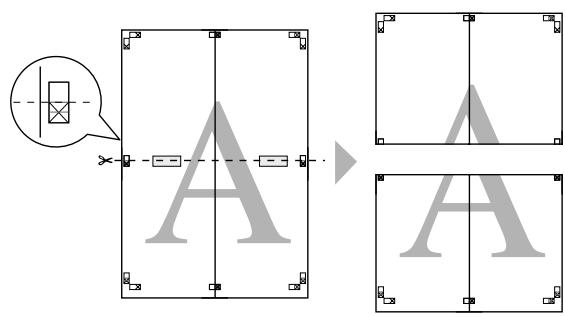

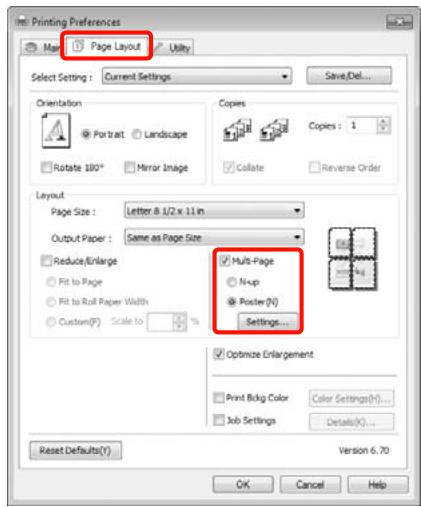

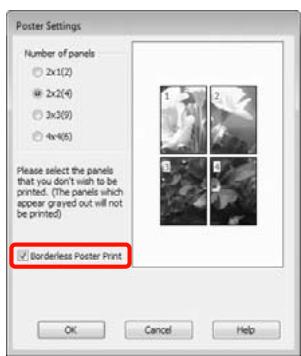

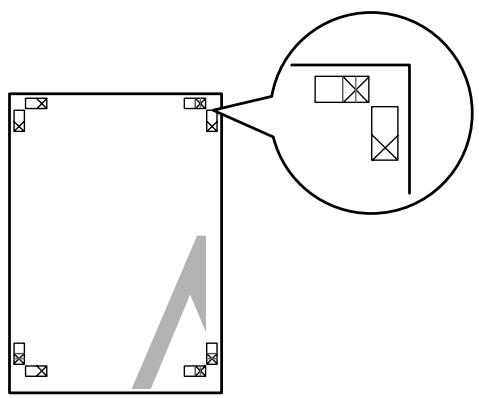

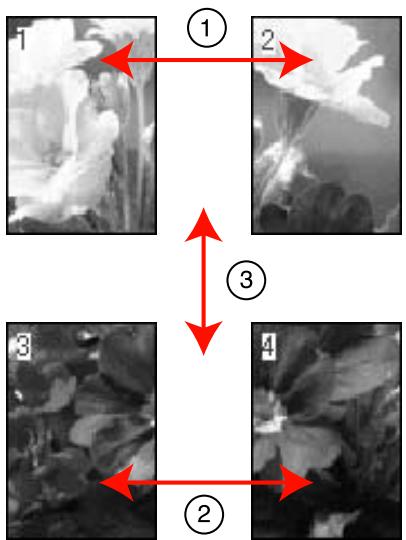

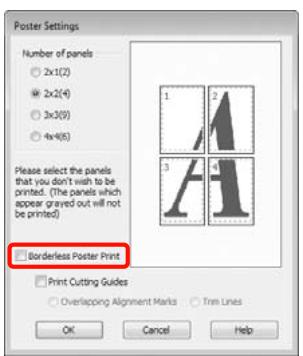

Impression de poster (agrandir pour couvrir plusieurs feuilles et imprimer - Windows uniquement). 154

Configuration des procédures 154

pour l'impression. 154

Assemblage de la sortie papier. 156

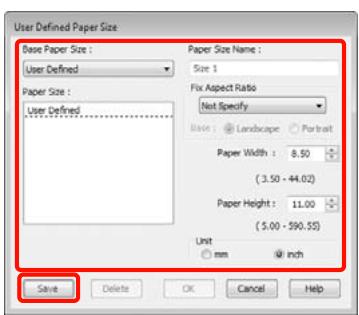

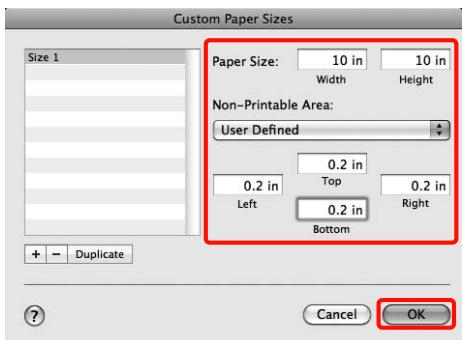

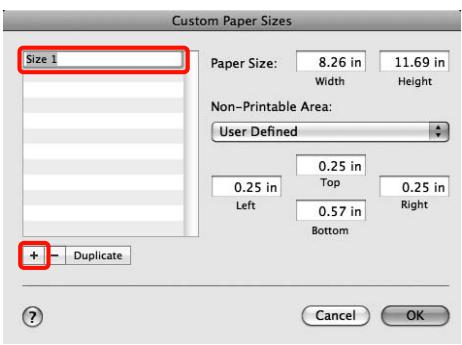

Impression sur papier personnalisé. 158

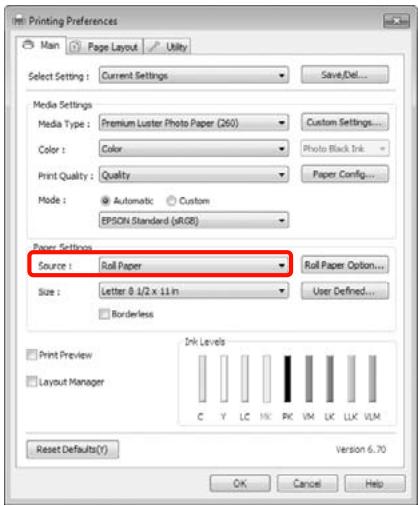

Impression de bannières (sur papier rouleau) ……161

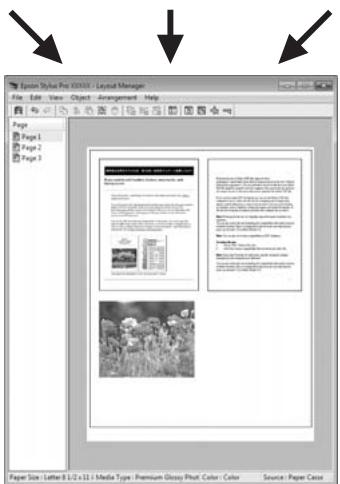

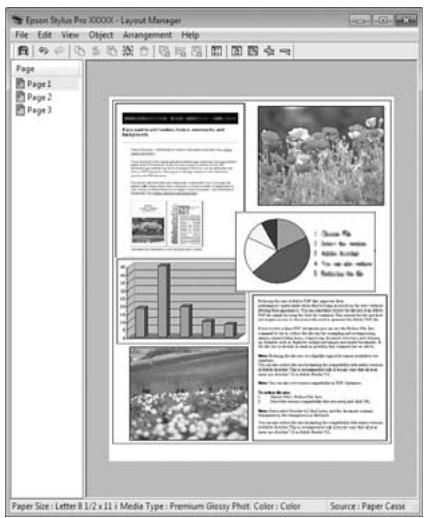

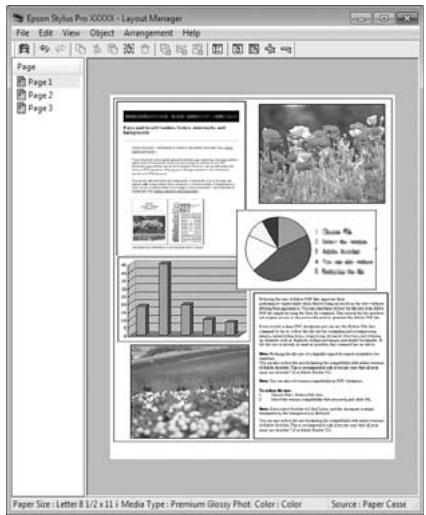

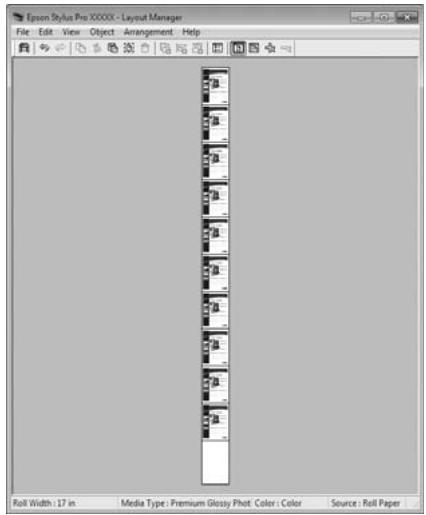

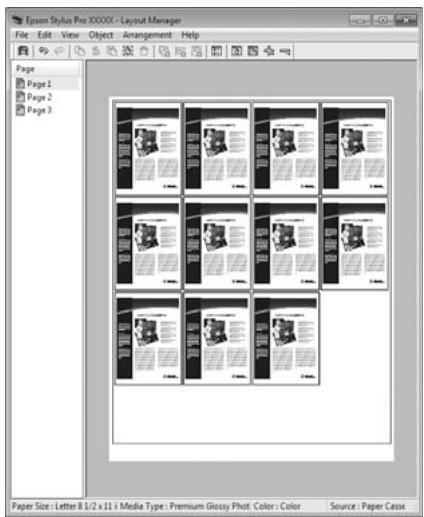

Layout Manager (Gestionnaire de disposition) (Windows uniquement) 165

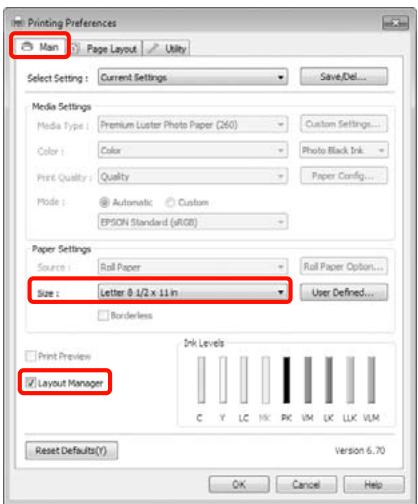

Configuration des procédures pour l'impression. 166

Enregistrement et appel des paramètres du Gestionnaire de disposition 167

Impression avec gestion des couleurs

A propos de la gestion des couleurs. 168

Paramètres d'impression avec gestion

des couleurs. 169

Définition des profils. 169

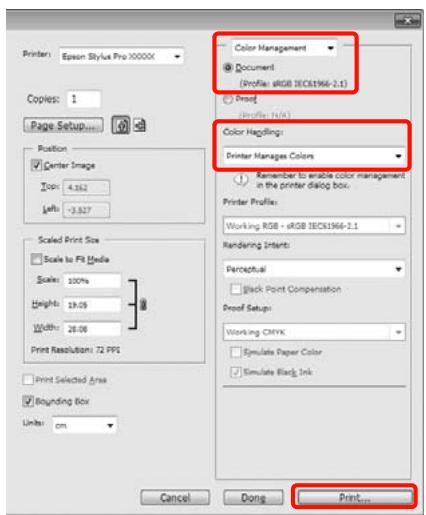

Configuration de la gestion des couleurs

avec l'application 170

Configuration de la gestion des couleurs à l'aide

du pilote d'impression. 172

Impression avec gestion des couleurs

par l'ICM hote (Windows) 172

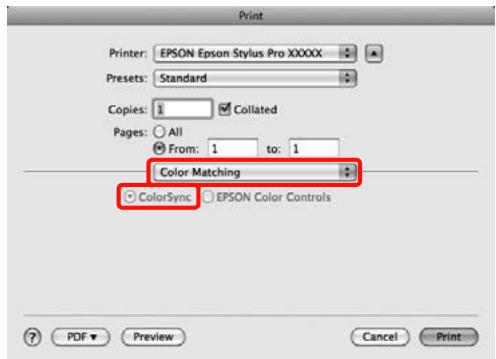

Impression avec gestion des couleurs

par ColorSync (Mac OS X). 173

Gestion des couleurs par le système ICM

du pilote (Windows uniquement). 175

Informations relatives au papier

Informations relatives au papier 177

Papier rouleau 178

Feuille simple 185

Assistance

Site Internet de l'assistance technique. 188

Contacter l'assistance Epson. 188

Avant de contacter Epson. 188

Assistance aux utilisateurs

enAmérique du nord. 189

Assistance aux utilisateurs en Europe. 189

Assistance aux utilisateurs en Australie 189

Assistance aux utilisateurs à Singapour 190

Assistance aux utilisateurs en Thailande 190

Assistance aux utilisateurs au Vietnam 190

Assistance aux utilisateurs en Indonésie 191

Assistance aux utilisateurs à Hong-Kong. 191

Assistance aux utilisateurs en Malaisie. 192

Assistance aux utilisateurs en Inde 192

Assistance aux utilisateurs aux Philippines.......193

Informations produits

Configuration système requise pour

le pilote d'impression. 194

Configuration système requise 194

Caracteristiques techniques de l'imprimante.......194

Impression 194

Caracteristiques electriques 195

Cartouches d'encre 196

Conditions ambientes. 197

Normes et conformité 197

Interface. 198

Termes des licences logicielles

Licences logicielles de source ouverte 199

Bonjour 199

Autres licences logicielles 205

Info-ZIP copyright and license 205

Consignes de sécurité

Consignes importantes de sécurité

Avant d'utiliser l'imprimante, veuilles dire les consignes de sécurité. Veillez a respecter les avertissements et les instructions figurant sur l'imprimante.

Avertissements, Attention, Remarques

Attention :

consigne à observer scrupuleusement pour éviter toute blessure corporelle.

Important :

consigne à observer pour éviter tout endommagement de votre matériel.

Remarque:

contient des informations importantes et des conseils utiles sur le fonctionnement de l'imprimante.

Choix de l'emplacement de l'ordinateil

Placez l'imprimante sur une surface plate et stable, d'uneaille supérieure aux dimensions de l'appareil. Celui-ci ne fonctionnera pas correctement s'il est incliné ou s'il se trouve sur une surface non horizontale.
Évitez les emplacements soumis à des variations subites de température et d'humidité. Ne placez pas non plus l'imprimante sous la lumière directe du soleil, ni sous une forte source de lumière ou de chaleur.
Évitez les emplacements soumis à des chocs et à des vibrations.
Protégez l'imprimante contre la poussière.
Placez l'imprimante après d'une prise murale facilement accessible.

Installation de l'appareil

Ne bloquez pas et ne couvre pas les ouvertures du boitier.
N'insérez aucun object dans les emplacements ou fentes de l'imprimante. Faites attention à ne pas répandre de liquide sur l'appareil.
Le cordon d'alimentation est prévu pour cet apparéil uniquement. Son utilisation avec un autre matériel compte un risque d'incendie ou de décharge électrique.
- Connectez l'imprimante à des prises correctement mises à la terre. Évitez les prises situées sur le même circuit que des photocopieurs ou des climatiseurs qui s'allument et s'éteignent régulièrement.
- Evitez les prises électriques contrôlees par des interrupteurs muraux ou des minuteurs automatiques.
Placez l'ensemble du système informatique loin des sources possibles d'interférences electromagnétiques, telles que les haut-parleurs ou les bases des téléphones sans fil.

Utilisez uniquement une source d'alimentation du type indiqué sur l'étiquette du produit.
Utilisez uniquement le cordon d'alimentation fourni avec le produit. L'utilisation d'un autre cordon compte un risque d'incendie ou de décharge électrique.
N'utilisez pas un cordon d'alimentation endommagé ou effiloché.
Si vous utilisez une rallonge, vérifie que l'ampérage des apparèils reliés à cette rallonge n'excède pas l'ampérage du cordon. Assurez-vous aussi que l'ampérage total de tous les apparèils branchés sur la prise murale n'excède pas la valeur autorisée pour cette prise.
N'essayez pas de réparer vous-même l'appareil.
Debranchez toujours l'appareil et adresse-vous au personnel d'entretien qualifié dans les situations suivantes:

Le cordon d'alimentation ou la prise est endommagé(e), du liquide a pénétré dans l'imprimante, l'imprimante est tombée ou le boîtier est endommagé, l'imprimante ne fonctionne pas normalement ou vous constatéz des variations importantes de performance.

Pour une utilisation de l'ordinateil en Allemagne, observez les consignes suivantes:

Pour assurer une protection contre les courts-circuits et les surtensions, vous devez installer dans le bâtiment un disjoncteur de 10 ou de 16 ampères.

En cas de dommages au niveau de la prise, remplacez l'ensemble du cordon ou contactez un électricien qualifié. Si la prise contient des fusibles, assurez-vous de les replacer par des fusibles identiques.

Utilisation de l'ordinateil

• Ne mettez pas votre main dans l'imprimante et ne touche pas les cartouches d'encre pendant l'impression.
  Ne retirez pas les têtes d'impression à la main, vous risquez d'endommager l'appareil.
  Éteignez toujours l'appareil avec la touche Power (Alimentation) du panneau de contrôle. Lorsque vous appuyez sur cette touche, le témoin Power (Alimentation) clignote brievement, puis s'éteint. Ne débranchez pas le cordon d'alimentation et ne réappuyez pas sur la touche d'alimentation de l'imprimante tant que le témoin Power (Alimentation) n'a pas fini de clignoter.

Manipulation des cartouches d'encre

• Gardez les cartouches hors de portée des enfants et n'ingérez pas l'encre.
  Si vous avez de l'encre sur la peau, lavez-vous à l'eau et au savon. En cas de contact avec les yeux, rincez-les abondamment avec de l'eau.
  Avant d'installer la nouvelle cartouche d'encre, agitez-la d'avant en arrêté horizontally avec des mouvements de cinq centimètres environ 15 fois en cinq secondes.
  Utilisez la cartouche d'encre avant la date imprimée sur l'emballage.
  Pour de plusieurs résultats, utilisez les cartouches dans un début de six mois à compter de leur installation.
  Ne démontez pas les cartouches d'encre et n'essayez pas de les replir à nouveau. Ce faisant, vous risqueriez d'endommager la tête d'impression.
  Ne touchez pas la puce verte du circuit imprimé située sur le côté de la cartouche. Ceci pourrait avoir une incidence sur le bon fonctionnement de l'appareil et sur l'impression.
  La puce du circuit imprimé installée sur la cartouche d'encre contient différentes informations, sur l'etat de la cartouche par exemple, qui permettent desterolir la cartouche et de la remettre en place librement. Cependant, a chaque fois que vous inserez la cartouche, vous consommez un peu d'encre car l'imprimante procèle automatiquement a un contrôle de fiabilité.
  Si vous retirez une cartouche en vue de la réutiliser plus tard, protégéz la zone d'alimentation de l'encre contre la poussière et la saleté, et stockez la cartouche dans le même environnement que l'appareil. Un clapet protège l'orifice d'alimentation de l'encre, ce qui évite d'avoir à installer un bouchon ou un couvercle, mais veillez à ce que l'encre ne tache pas les éléments en contact avec la cartouche. Ne touche pas l'orifice d'alimentation de l'encre ni la zone située autour.

Transport de l'appareil

Avant de transporter l'imprimante, vérifie que les têtes d'impression sont en position initiale (à l'extreme droite).

Introduction

Fonctions

Epson Stylus Pro 9890/9908 et Epson Stylus Pro 7890/7908 sont des imprimantes grand format à jet d'encre prénant en charge un format de 44'' et 24'' respectivement.

Les fonctions de l'imprimante sont décrites ci-après.

Les pigments permettent d'améliorer la solidité à la lumière et la résistance à l' ozone afin de conserver tout I'éclat des couleurs.

Elle contribue à la création de tirages divers, tels que des photos, des affiches ou des bannières de vitrines sur du papier long ou des posters susceptibles de subir une ALTERATION de tons ou de couleurs.

Différence de couleurs minimum dans des conditions d'éclairage variables

Jusqu'à présent, les nuances subtiles s'obtenaient par application de couleurs légères. Cependant, pour réduire l'effet de colorisation et les différences de couleurs dans des conditions d'éclairage variables, une encre Light Light Black (Gris Clair) est désormais utilisée. La couleur reste stable, qu'elle que soit la source de lumière*, ce qui garantit une impression de qualité supérieure.

• Il s'agit de résultats mesurés à l'aide de sources lumineuses A/F11 par rapport à une source lumineuse D50.

Impression de photos monochromes

Grçé aux trois densités de noir obtenues par une légère coloration des encres principales, vous obtiendrez des nuances de noir et de blanc très subtiles. Vous pouvez également imprimer des photos monochromes aux riches tonalités à partir de données photographiques en couleurs en utilisant uniquement les fonctions du pilote d'impression, sans passer par une application.

Voir « Impression de photos en noir et blanc », page 139

Prise en charge de plusieurs types de papier

Epson propose plusieurs supports spéciaux qui garantissant une impression de haute qualité. En selectionnant un papier adapté, que ce soit pour un usage interieur ou extérieur (le procédé de lamination est recommendé), vous pouvez obtenir les finitions les plus expressions. En outre, l'imprimante accepte de nombreuses épaisseurs de papier (jusqu'à 1,5 mm), ainsi que le carton.

Voir « Informations relatives au papier », page 177

L'absence d'axe facile le réglage du rouleau

Étant donné que l'imprimante exploite un mécanisme sans axe, le placement du rouleau s'en trouve facilité. L'espace nécessaire est donc réduit.

Le réglage de la tension s'effectue automatiquement selon le type de support. Vous pouvez régler la tension à partir de l'écran LCD.

Stabilité de l'encre après impression

Du fait que la couleur de l'encre se stabilise très vite après l'impression, les tirages peuvent être utilisés dans les flux de prépresse et pour la réalisation d'épreuves en couleurs.

Prise en charge de deux types d'encre noire

Cette imprimante est équipée de cartouches Photo Black (Noir Photo) et Matte Black (Noir Mat). L'encre Photo Black (Noir Photo) est utilisable pour tous les types de support et garantit des résultats de qualité professionnelle. L'encre Matte Black (Noir Mat) augmente la densité optique en cas d'impression sur des papiers mats et de type beaux-arts. Modifiez le type d'encre noire à l'aide du panneau de contrôle en fonction du papier utilisé.

Cartouche d'encre grande capacité (350 ou 700 ml)

Epson propose pour cette imprimante des cartouches d'encre de grande capacité (350 ou 700ml ), qui permettent de maintainir le haut niveau de Productivité exigé par les travaux professionnels.

Papier rouleau restant

La longueur du papier rouleau restant est indiquée sur l'écran LCD. Lorsque vous retirez le papier rouleau, le code barres (avec le type de papier, la longueur du papier rouleau et la valeur d'alerte concernant la longueur du rouleau) est imprimé sur le bord du papier rouleau. Ces informations facilitent, par la suite, le réglage du même type de papier.

Vous pouvez vous connecter au réseau à l'aide d'une liaison USB ou Ethernet.

Impression sans marges

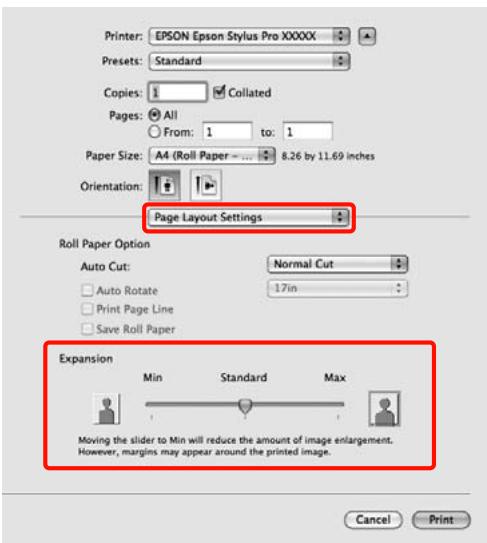

Grçé aux options Auto Expand (Agrandir auto) et Retain Size (Format à conserver), vous pouvez réalier une impression sans marges.

Voir « Impression sans marges », page 142

Il existe aussi une fonction d'impression de poster sans marges qui permet ainsi de creer des posters plus grands en assemblant plusieurs tirages.

Voir « Impression de poster (agrandir pour couvir plusieurs feuilles et imprimer - Windows uniquement)», page 154

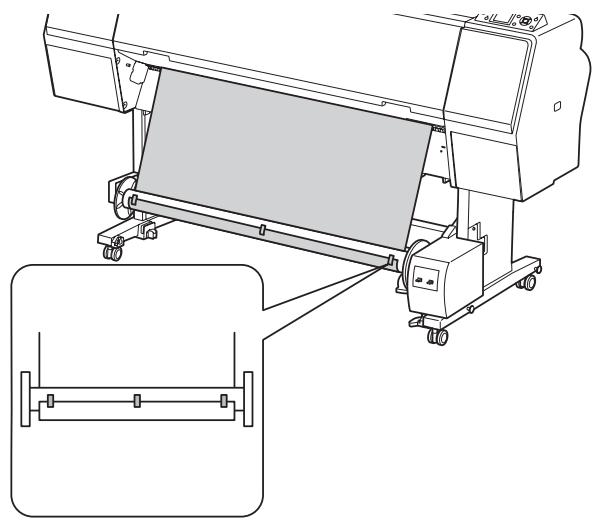

Automatisez le post-traitement grâce à l'enrouleur automatique et le SpectroProofer en option.

Si vous installez le SpectroProofer, vous pourrez mesurer la couleur à partir de l'imprimé. L'enrouleur automatique permet l'enroulement automatique du papier. L'enrouleur automatique est proposé en option pour l'Epson Stylus Pro 9890/9908.

Éléments de l'imprimante

Partie avant

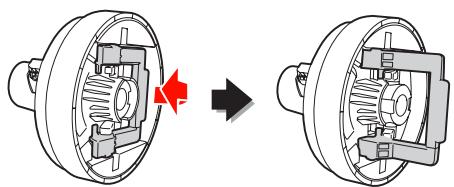

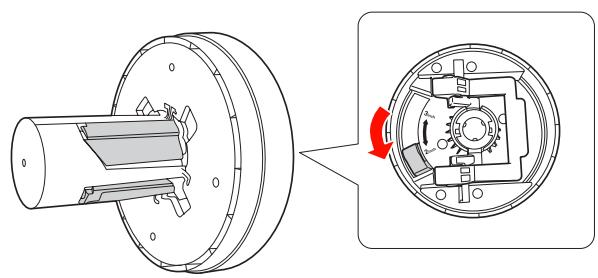

1. Support de l'adaptateur

Maintien le rouleau lors de l'installation.

1. Capot du papier rouleau

Ouvrez le capot du papier rouleau pour régler ou retarder le rouleau.

1. Panneau de contrôle

Le panneau de contrôle comporte des touches, des témoins lumineux et une zone d'affichage à cristaux liquides (LCD).

1. Couvercle des cartouches d'encre (des deux côts)

Ouvrez le couvercle des cartouches d'encre lorsque vous les installez. Le couvercle s'ouvre légèrement lorsque vous appuyez sur le bouton du panneau de contrôle de l'imprimante.

1. Capot avant

Ouvrez le capot avant pour-retirer le papier coince.

1. Hamac de réception

Récapère le papier éjecté.

1. Guides papier

Utilisez les guides papier pour guider le papier pendant une alimentation vers l'avant ou vers l'arrête.

1. Boîtier pour le manuel

Rangez le manuel ici. Vous pouvez l'insteller sur la gauche ou sur la droite du support.

Panneau arrête

1. Réservoir de maintenance (des deux côtés)

Réserveur destiné à receivevoir les résidus d'encre. L'Epson Stylus Pro 9890/9908 dispose de deux réservoirs de maintenance (de chaque côté). L'Epson Stylus Pro 7890/7908 dispose d'un seul réservoir de maintenance (à droite).

1. Connecteur d'interface USB

Permet de raccorder l'ordinateur et l'imprimante à l'aide d'un cable d'interface USB.

1. Connecteur d'interface d'options

Permet de relier l'imprimante aux options à l'aide d'un cable.

1. Connecteur d'interface réseau

Permet de raccorder l'imprimante au réseau à l'aide d'un cable d'interface réseau.

1. Prise secteur

Branchez le cordon d'alimentation sur cette prise.

Panneau de contrôle

Touches, voyants et messages

Vous pouvez vérifier la quantité d'encre restante et l'etat de l'imprimante sur le panneau de contrôle.

Touches

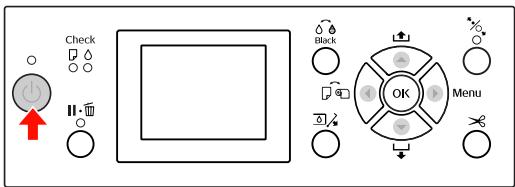

1. Touche Marche/Arrêt ( )

Met l'imprimante sous ou hors tension.

2. Touche Pause/Reinitialisation (II·III)

Si vous appuyez sur cette touche alors que le mode READY est activé, l'imprimante revient à l'etat PAUSE. Pour annuler la pause, Sélectionnez ANNULER PAUSE à l'écran LCD. La sélection de la fonction ANNULER LE TRAVAIL a le même effet qu'une pression sur le bouton Reset (Réinitialiser). L'imprimante interrupt l'impression et annule les données de l'imprimante. Une fois les données effacées, l'imprimante peut prendre un certain temps pour returner à l'etat READY (PRÉT).
Si vous appuyez sur cette touche alors que le mode Menu est activé, l'imprimante revient à l'etat READY (PRÉT).
Réparez les erreurs si possible. Voir « Messages d'erreur», page 97

3. Bouton Remplacer encre noire ( ）

Permet de changer de type d'encre.

Voir « Changement de l'encre noir», page 66

4. Bouton Couv chtes ouvert (314)

Ouvrez légèrement le couvercle sélectionné selon les indications à l'écran.

5. Bouton Source papier ( )

• Sélectionne une source d'alimentation papier et la méthode de découvert du papier rouleau. L'icone se transforme en appuyant sur cette touche. Cependant, il vous est impossible de modifier l'icone de la source d'alimentation papier vers Feuille quand vous définisse le papier alors que l'options CONFIG PAP RESTANT est définie sur OUI.

Icône	Explication
	Rouleau coupe auto Oui	Imprime sur le papier rouleau. Le papier rouleau est découpé automatiquement une fois une page imprimée.
	Rouleau coupe auto Non	Imprime sur le papier rouleau. Le papier n'est pas découpé automatiquement apres l'impression. Vous doivent découper manuellement le papier à l'aide d'un cutter.
	Feuille	Imprime sur la feuille.

En mode Menu, permet de revenir au niveau precedent.
Lorsque vous imprimez à partir du pilote d'impression, les régles effectués sur le pilote d'impression sont prioritaires sur les régles effectués sur le panneau de contrôle de l'imprimante.

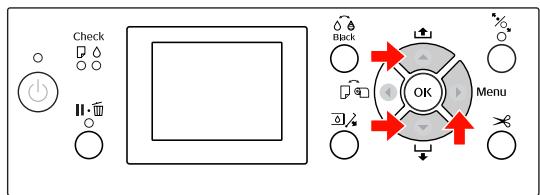

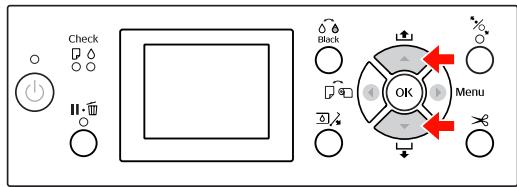

6. Bouton Alimentation papier ( / )

• Entrainée le papier rouleau vers l'avant ou vers l'arrête .
  Vous pouvez faire défiler 3m de papier en appuyant une seule fois sur le bouton . Pour accélérer l'entrainment du papier dans le sens avant , maintenez le bouton enforcé pendant 3 secondes. Vous pouvez faire défiler 20cm de papier en appuyant une seule fois sur le bouton .

Si vous appuyez sur ces boutons alors que le système d'entrainment est relachué, vous pourrez régler la vitesse d'entrainment (3 modes). Voir « Chargement d'une feuille simple au format A3 ou supérieur / papier écais », page 41
Appuyez sur le bouton lorsque vous paramétrez une feuille simple d'une épaisseur inférieure à 0,5mm . L'imprimante entraîne le papier et passée en mode READY (PRÉT).
- Entraine la feuille vers l'avant lorsque vous appuyez sur la touche .
Fait defiler les paramètres dans l'ordre ou dans l'ordre inverse lors de la seLECTION d'un paramètre en mode Menu.

7. Touche Menu (▶)

• Permet d'activer le mode Menu si vous appuyez sur cette touche lorsque l'état READY (PRÉT) est activé.
  Voir « Mode Menu», page 17
  Permet d'activer le menu ETAT DE
  L'IMPRIMANTE si vous appuyez sur cette touche lors de l'impression.
  Voir « ETAT DE L'IMPRIMANTE », page 26
  Si vous appuyez sur cette touche alors que le mode Menu est activé, vous pouvez selectionner le menu de votrechoix.

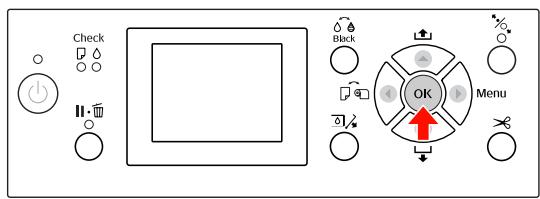

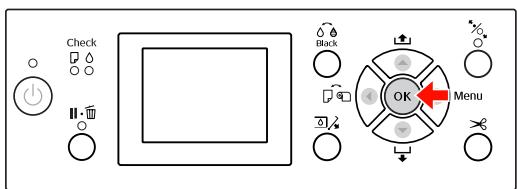

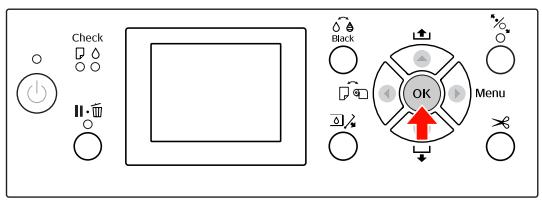

8. Touche OK (OK)

En mode Menu, définit le paramètre sélectionné dans l'objet sélectionné. Execute l'objet sélectionné si celui-ci est uniquement exécutable.
Si vous appuyez sur ce bouton après l'impression, l'imprimante ejecte la feuille.
- Appuyez sur ce bouton pendant le séchage de l'encre ou du tableau pour interrompre l'opération.
Si vous appuyez sur ce bouton et qu'il n'y a plus de papier dans l'imprimante, la marche à suivre s'affiche à l'écran.

9. Bouton Couper papier (×)

Le papier est coupé par le cutter intégré.

10. Bouton Bloquer papier (%)

• Ce bouton verrouille ou déverrouille le système de verrouillage du papier. Lorsque vous placez le papier, appuyez d'abord sur ce bouton pour déverrouiller le système et placez ensuite le papier. Appuyez à nouveau sur le bouton pour que l'imprimante commence l'entrainement du papier et passée ensuite en mode READY (PRÉT).
  Lorsque vous appuyez sur ce bouton tandis que la fonction CONFIG PAP RESTANT est OUI, un code à barres est imprimé sur le papier et le système de verrouillage est désactivé.

Voyants

1	Voyant Marché/Arrêt	Oui	L'imprimante est sous tension.
		Clignotant	L'imprimante est en cours de réception de données.L'imprimante est sur le point de s'éteindre.
		Non	L'imprimante est hors tension.
2	Voyant de Contrôle du papier	Oui	Plus papier dans le tiroir.Réglage papier incorrect.
		Clignotant	Bourrage papier.Le papier n'est pas correctement chargé.
		Non	L'imprimante est préte à imprimer.
3	Voyant de Contrôle de l'encre	Oui	La cartouche est vide.La cartouche n'est pas en place.Une mauvaise cartouche est installée.
		Clignotant	La cartouche d'encre installée est presque vide.
		Non	L'imprimante est préte à imprimer.
4	Voyant Pause	Oui	L'imprimante est en mode Menu ou en mode Pause.Erreur au niveau de l'imprimante.
		Non	L'imprimante est préte à imprimer.
5	Voyant Bloquer papier	Oui	Le levier de maintainen du papier est reliché.
		Non	L'imprimante est préte à imprimer.

Affichage

1. Messages

Affiche l'etat, le fonctionnement et les messages d'erreur de l'imprimante.

Voir « Messages d'erreur sur l'écran LCD », page 97
Voir « Détails du mode Menu», page 22

Affiche le réglage de source d'alimentation papier et de découpe du papier rouleau.

Vous pouvez selectionner les icônes de source d'alimentation suivantes en appuyant sur la touche affichée sur l'écran LCD.

Lorsque vous imprimez à partir du pilote d'impression, les réglages effectués sur le pilote d'impression sont prioritaires sur les réglages effectués sur le panneau de contrôle de l'imprimante.

Icône	Explication
	Imprime sur le papier rouleau. Le papier rouleau est découvert automatiquement une fois une page imprimée.Lorsque vous utilisez l'enrouleur automatique en option, placez le commutateur Auto en position Off (Non), faute de quoi, le papier ne sera pas découvert.
	Imprime sur le papier rouleau. Le papier n'est pas découvert automatiquement après l'impression.
	Imprime sur la feuille.

3. Icône Platen Gap (Écart du cylindre)

Affiche le réglage Platen Gap (Écart du cylindre).

Voir « Listedes menus »,page 20

Icône	Explication
Aucune	STANDARD
PGE	ÉTROIT
PGE	GRAND
PGE	PLUS GRAND
PGE	LE PLUS GRAND

4. Paper Number (Numéro papier)

Lorsque vous sélectionnez un numéro de papier (1 à 10) pour PAPIER PERSONNALISE, le numéro sélectionné s'affiche.

Voir « Impression sur papier personnalisé », page 158

5. Icône Roll Paper Margin (Marge papier rouleau)

Affiche l'icone de marge de papier avec les marges que vous avez selectionnées pour MARGE PAPIER ROULEAU.

15 mm : si HAUT/BAS 15 mm est sélectionné.
35/15 mm : si HAUT 35/BAS 15 mm est sélectionné.
3 mm: si 3 mm est sélectionné.
15 mm:si 15 mm est selectionné.
Auto: lorsque STANDARD est selectionné.
Voir « Listedes menus »,page 20

6. Icône Roll Paper Counter (Compteur papier rouleau)

Affiche la quantité de papier restant dans le rouleau.
Lorsque vous définisse les réglages suivants dans
PAPIER ROULEAU RESTANT du menu
CONFIGURATION PAPIER, l'icone et la quantité de papier restant dans le rouleau s'affichent.

La fonction CONFIG PAP RESTANT est OUI.
La longueur du rouleau est definite dans LONGUEUR PAP ROULEAU.
La valeur pour l'alerte de longueur du rouleau est définie dans ALERTE LONG ROULEAU.

Voir « CONFIGURATION PAPIER», page 27

7. Icône Ink Cartridge Status (État de la cartouche d'encre)

Affiche la quantité d'encre restante dans chaque cartouche.

Cartouched encre

Numero	Couleur d'encre
1	Cyan (C)
2	Yellow (Jaune) (Y)
3	Light Cyan (Cyan Clair) (LC)
4	Matte Black (Noir Mat) (MK)
5	Photo Black (Noir Photo) (PK)
6	Vivid Magenta (Vivid Magenta) (VM)
7	Light Black (Gris) (LK)
8	Light Light Black (Gris Clair) (LLK)
9	Vivid Light Magenta (Vivid Magenta Clair) (VLM)

Encre restante

Icône	Description
2	Il reste assez d'encre.
2A Y	Préparez une nouvelle cartouche d'encre. (Clignote) Cette icône indique le réservoir jaune.
2×Y	L'encre est épuisée, ce qui vous empêche d'imprimer. Remplacez la cartouche d'encre par une neue. (Clignote) Cette icône indique le réservoir jaune.
2×Y	Erreur au niveau de la cartouche ou pas de cartouche. (Clignote) Cette icône indique le réservoir jaune.

8. Icône Maintenance Tank (réservoir de maintenance)

Les icones se trouvant à l'extreme droit de maintenance. Deux icones de maintenance sont disponibles pour l'Epson Stylus Pro 9890/9908 et une seule pour l'Epson Stylus Pro 7890/7908.

Icône	Description
	Il y a assez d'espace disponible dans les réservoirs de maintenance.
	Il est conseillé de préparer un nouveau réservoir de maintenance. (Clignotant)
	Le réservoir de maintenance est-Proche de sa fin de vie. Remplacez le réservoir de maintenance par un neuf. (Clignotant)

9. Icone Option Usage (Utilisation des options)

Indique si les options sont accessibles ou non.

Option	Icône	Description
Enrouleur automatique	©	Disponible
	©	Indisponible
	Pas d'icône	Non connecté
Spectro Proofer	©	Disponible
	©	Indisponible
	Pas d'icône	Non connecté

10. Icône Black Ink (Encre noire)

Affiche l'encre noire selectionnée.

Mode Menu

Le mode Menu permet de régler des paramètres d'impressionsemblables à ceux que vous régleriez normalement dans le logiciel ou le pilote, ainsi que d'autres paramètres, directement à partir du panneau de contrôle. Le panneau de contrôle indique les informations relatives à l'imprimante. Il permet également certaines opérations comme la vérification des buses.

Utilisation du mode Menu

Remarque :

Appuyez sur la touche II·lorsque vous souhaitez quitter le mode Menu et returner à l'etat READY (PRÉT).

Appuyez sur la touche pour revenir à l'étape précédente.

Suivez les étapes ci-après pour utiliser le mode Menu.

1. Sélectionnez un menu.

Example: Sélectionnez CONFIGURATION IMPR.

1 Appuyez sur la touche pour acceder au mode Menu.

Le premier menu s'affiche sur l'écran LCD.

2 Appuyez sur la touche / pour selectionner CONFIGURATION IMPR.

3 Appuyez sur la touche pour acceder au menu CONFIGURATION IMPR.

2. Trois cas seprésent en fonction des éléments sélectionnés.

A. Vous sélectionnez un paramètre

Exemple: Si vous selectionnez éçART DU CYLINDRE dans le menu CONFIGURATION IMPR.

1 Appuyez sur la touche / pour selectionner ecART DU CYLINDRE.

2 Appuyez sur la touche pour acceder à l'élément éçART DU CYLINDRE.

3 Appuyez sur la touche / pour selectionner un parametre pour l'objet. Le réglage courant est indiqué par .

4 Appuyez sur la touche OK pour stocker le paramètre selectionné.

5 Appuyez sur la touche pour revenir au niveau precedent ou appuyez sur la touche II·Ⅲ pour quitter le mode Menu.

B. Vous exécutez une fonction

Exemple: Si vous sélectionnez UERIF BUSES dans le menu IMPRESSION D'ESSAI

1 Dans le menu IMPRESSION D'ESSAI, appuyez sur la touche / pour selectionner UERIF BUSES.

2 Appuyez sur la touche pour acceder a l'element de VERIF BUSES.

3 Appuyez sur la touche OK pour executer la UERIF BUSES.

C. Vous souhaitez afficher les informations relatives à l'imprimante

Exemple: Si vous sélectionnez NIÈEAU ENCRE dans le menu étAT DE L'IMPRIMANTE.

1 Dans le menu etat DE L'IMPRIMANTE, appuyez sur la touche / pour selectionner Niveau ENCRE.

2 Appuyez sur la touche pour acceder à l'élément NIVEAU ENCRE.

3 Confirmez l'encre restante à l'écran. Appuyez sur la touche ▲/▼ pour afficher la quantité restante de chaque couleur d'encre.

Exemple : Matte Black (Noir Mat) 84%

4 Appuyez sur la touche pour revenir au niveau precedent ou appuyez sur la touche II·Ⅲ pour quitter le mode Menu.

Listedes menus

Menu	Éléments	Paramètre
« CONFIGURATION IMPR.», page 22	ÉCART DU CYLINDRE	ÉTROIT, STANDARD, GRAND, PLUS GRAND, LE PLUS GRAND
	LIGNE PAGE	OUI, NON
	MARGE PAPIER ROULEAU	STANDARD, HAUT/BAS 15 mm, HAUT 35/BAS 15 mm, 3 mm, 15 mm
	VÉRIF FORMAT PAPIER	OUI, NON
	VÉRIF INCLIN PAPIER	OUI, NON
	ACTUALISER MARGES	OUI, NON
	VÉRIF BUSES AUTO	OUI : PÉRIODIQUE, OUI : CHQ TRAVAIL, NON
	IMPR MOTIF BUSES	NON, OUI : CHAQUE PAGE, OUI : TTS 10 PAGES
	CHGT ENCRE NOIRE	MANUEL, AUTO
	INITIALISER PARAM	EXÉC
« IMPRESSION D'ESSAI», page 25	VÉRIF BUSES	IMPRESSION
	FEUILLE D'ÊTAT	IMPRESSION
	FEUILLE ÉTAT RÉSEAU	IMPRESSION
	INFORMATIONS TRAVAIL	IMPRESSION
	PAPIER PERSONNALISÉ	IMPRESSION
« MAINTENANCE», page 25	RéGLAGE COUPEUSE	EXÉC
	REPLACEMENT COUPEUSE	EXÉC
	NETTOYAGE	NETTOYAGE NORMAL, NETTOYAGE DE CHAQUE COULEUR, NETTOYAGE AUTO
	RéGLAGE HORLOGE	AA/MM/JJ HH:MM
« ÉTAT DE L'IMPRIMANTE», page 26	VERSION	JW0xxxx-xx.xx.IBCC or JN0xxxx-xx.xx.IBCC
	NIVEAU ENCRE	(couleur d'encre) nn %
	RÉSERVOIR MAINT	G nn %D nn %
	HISTORIQUE TRAVAUX	No. 0-No. 9ENCRE xxx.xx mlPAPIER xxx.x cm2
	IMPRESSIONS TOTALES	nnnnnn PAGES
	ÉTAT EDM (ou myEpsonPrinter)	INITIALISATION, NON DEMARRÉ, ACTIVÉ,DÉSACTIVÉDERNIER TÉLECHARGMM/JJ/AA HH:MM GMT, (NON TÉLECHARGÉ)
« CONFIGURATION PAPIER», page 27	PAPIER ROULEAU RESTANT	CONFIG PAP RESTANT LONGUEUR PAP ROULEAU ALERTE LONG ROULEAU
	TYPE DE PAPIER	Papier photo Papier pour écpréuves Papier beaux-arts Papier mat Papier ordinaire Autres PAPIER PERSONNALISÉ NO DU PAPIER SÉLECT
	PAPIER PERSONNALISÉ	PAPIER 1 - 10
« ALIGNEMENT DES TÊTES», page 29	ÉPAISSEUR PAPIER	SELECTION TYPE PAPIER SELECTION ÉPAISSEUR
	ALIGNEMENT	AUTO, MANUEL
« CONFIGURATION RÉSEAU», page 29	CONFIGURATION RÉSEAU	DÉSACTIVER, ACTIVER
	PARAMÈTRE ADRESSE IP	AUTO, PANNEAU
	PARAMÈTRE IP,MSR,PPD	ADRESSE IP 000.000.000.000 - 255.255.255.255 MASQUE DE SS-RÉSEAU 000.000.000.000 - 255.255.255.255 PASSERELLE PAR DÉF 000.000.000.000 - 255.255.255.255
	BONJOUR	OUI, NON
	WSD	OUI, NON
	INIT PARAM RÉSEAU	EXÉC
« CONFIGURATION DES OPTIONS», page 30	SpectroProofer	INFORMATIONS ÉTAT ALIGNNEMENT PÉRIPH
	ROULEAU D'ENTRAÎNEMENT	VERSION ROULEAU ENTR

Détails du mode Menu

CONFIGURATION IMPR.

Éléments	Paramètre	Explication
ÉCART DU CYLINDRE	ÉTROIT	Vous peuvent régler la distance qui sépare la tête d'impression du papier.
	STANDARD	☐ STANDARDS : normalement, Sélectionnez STANDARDS.
	GRAND	☐ Lorsque vous sélectionnez une autre option que STANDARD, l'icone suivante s'affiche sur l'écran LCD.
	PLUS GRAND	PGE : ETROIT
		PGE : GRAND
		PGE : PLUS GRAND
		PGE : LE PLUS GRAND
	LE PLUS GRAND
LIGNE PAGE	OUI	Vous peuvent indiquer si vous souhaitez imprimer la ligne de fin de page (linge de découpe) sur le papier rouleau. Sélectionnez OUI si vous souhaitez imprimer la ligne de fin de page. Sélectionnez NON dans le cas contraire.
	NON	La ligne verticale peut être imprimée quand la largeur du papier rouleau paramétrée dans le pilote d'imprimante est inférieure à la largeur du papier rouleau chargeé dans l'imprimante. Ce paramètre est uniquement disponible pour le papier rouleau.
MARGE PAPIER ROULEAU	STANDARD	Vous peuvent Sélectionner des marges pour le papier rouleau.
	HAUT/BAS 15 mm	☐ STANDARD : La marge supérieure du papier photo glacé Premium (250), du papier photo semi-glacé Premium (250) et du papier photo lustré Premium (260) est égale à 20 mm et la marge inférieure à 15 mm.
	HAUT 35/BAS 15 mm
	15 mm	☐ HAUT/BAS 15 mm : Les marges inférieure et supérieure sont de 15 mm et les marges droite et.gauche de 3 mm.
	3 mm	☐ HAUT 35/BAS 15 mm : La marge supérieure est de 35 mm, inférieure de 15 mm et les marges.gauche et droite sont de 3 mm.
		☐ 15 mm : Les marges sont de 15 mm sur tous les côtsés.
		☐ 3 mm : Les marges sont de 3 mm sur tous les côtsés.
		Le format d'impression ne change pas lorsque les marges sont modifiées.
VÉRIF FORMAT PAPIER	OUI	Vous pouvez decide de vérifier la largeur du papier.
	NON	OUI : Vérifier la largeur du papier et le bord supérieur du papier. NON : Ne pas vérifier la largeur du papier et le bord supérieur du papier. L'imprimante poursuit l'impression même si la largeur du papier ne correspond pas à la largeur des données, mais elle risque d'imprimer au-delà du papier. Dans la mesure où cela salit l'intérieur de l'imprimante, nous recommendons de selectionner l'options OUI. La marge blanche risque d'être plus large en haut de chaque page.
VÉRIF INCLIN PAPIER	OUI	OUI : un message s'affiche sur l'écran LCD et l'imprimante interrupt l'impression si le papier n'est pas droit.
	NON	NON : aucune erreur d'alignement du papier n'est signalée, même si l'image imprimée ne se trouve pas sur le papier, et l'imprimante poursuit l'impression. Ce paramètre est uniquement disponible pour le papier rouleau.
ACTUALISER MARGES	OUI	Si vous sélectionné OUI, l'imprimante coupe automatiquement une zone d'impression supplémentaire après l'impression sans marges.
	NON
VÉRIF BUSES AUTO	OUI : PÉRIODIQUE	L'imprimante vérifie les buses. En cas de points manquants, un nettoyage est exécuté automatiquement.
	OUI : CHQ TRAVAIL
	NON	OUI : PÉRIODIQUE Effectue automatiquement une vérification périodique des buses. OUI : CHQ TRAVAIL Effectue une vérification des buses avant l'impression de chaque travail. NON N'effectue pas automatiquement de vérification des buses, sauf pour certaines opérations.
IMPR MOTIF BUSES	NON	Lorsque vous sélectionné OUI, l'imprimante imprime le motif de la vérification des buses avant d'imprimer chaque travail ou la 10ème feuille, selon le paramètre définir. Ce paramètre est uniquement disponible pour le papier rouleau.
	OUI : CHAQUE PAGE
	OUI : TTS 10 PAGES
CHGT ENCRE NOIRE	MANUEL	Cette fonction est activée lors de l'impression sur du papier prénant en charge à la fois l'encre Noir Mat et Noir Photo. Choisissez entre changer automatiquement l'encre noire (Auto) ou ne pas changer automatiquement l'encre noire (Manuel) lorsque vous changez le type d'encre depuis le pilote d'impression. Lorsque Auto est sélectionné, l'imprimante bascule automatiquement sur le type d'encre noire définis dans le pilote d'impression, même si le type d'encre noire définis dans le pilote d'impression et l'imprimante elle-même ne correspondent pas. Un message de confirmation s'affiche lorsque Manuel est sélectionné. Si vous choisissez de poursuivre l'impression, l'imprimante passse au type d'encre noire spécifique dans le pilote d'impression, puis exécute l'opération d'impression. Lorsque vous imprimez sur du papier présentent un type spécifique d'encre noire pris en charge, vous ne pouvez pas définir le type d'encre noire à partir du pilote d'impression, qu'elle que soit la configuration. Vous doivent définir un type d'encre noire compatible avec votre papier à partir du panneau de contrôle de l'impression avant l'impression. © Voir « Changement de l'encre noire», page 66
	AUTO
INITIALISER PARAM	EXÉC	Vous pouze rétablit la valeur d'usine de l'ensemble des paramètres définis dans le menu de configuration de l'imprimante (CONFIGURATION IMPR).

IMPRESSION D'ESSAI

Éléments	Paramètre	Explication
VÉRIF BUSES	IMPRESSION	You pouvez imprimer un motif de contrôle des buses de la tête d'impression pour chaque cartouche d'encre. Voir « Vérification des buses », page 83
FEUILLE D'ÊTAT	IMPRESSION	You pouvez imprimer l'état actuel de l'imprimante.
FEUILLE ÉTAT RÉSEAU	IMPRESSION	You pouvez imprimer l'état actuel du réseau.
INFORMATIONS TRAVAIL	IMPRESSION	You pouvez imprimer les informations relatives aux travaux d'impression enregistrées dans l'imprimante (jusqu'à 10 travaux).
PAPIER PERSONNALISÉ	IMPRESSION	You pouvez imprimer les informations relatives au papier personnalisé enregistrées dans le menu PAPIER PERSONNALISÉ.

MAINTENANCE

Vou puez executer des fonctions de maintenance, comme un nettoyage des têtes.

Éléments	Paramètre	Explication
RéGLAGE COUPEUSE	EXÉC	Vous pouvez ajuster la position de la découpe en imprimant sur du papier rouleau sans marges dans toutes les directions. Lors de l'utilisation de cette fonction, un motif d'ajustement de position du cutter est imprimé. Vous pouvez sélectionner le numéro de position du cutter au sein d'une plage comprise entre -120 et +120 mil (-3,0 et +3,0 mm) par incréements de 8 mil (0,2 mm).
REEMPLACEMENT COUPEUSE	EXÉC	Démarre l'opération de remplacement du cutter. Voir « Remplacement du cutter», page 79
NETTOYAGE	NETTOYAGE NORMAL	Vous pouvez effectuer un nettoyage normal.
	NETTOY CHQ COULEUR	Vous pouvez sélectionner les buses à nettoyer parmi les combinaisons suivantes : C/VM, PK (MK)/LK, LLK/Y ou VLM/LC.
	NETTOYAGE AUTO	Vous pouvez nettoyer la tête de lecture plus efficacement qu'un nettoyage de tête normal.
RéGLAGE HORLOGE	AA/MM/JJ HH:MM	Vous pouvez régler l'année, le mois, la date, les heures et les minutes.

Ce menu indique l'etat de l'imprimante.

Éléments	Paramètre	Explication
VERSION	JW0xxxx-xx.xx.IBCC or JN0xxxx-xx.xx.IBCC	Vous pouvez vérifier la version du microprogramme.
NIVEAU ENCRE	(couleur d'encre) nn %	Vous pouvez vérifier l'état de chaque cartouche d'encre.
RÉSERVOIR MAINT	G nn %	Vous pouvez vérifier l'espace disponible dans le réservoir de maintenance.
	D nn %
HISTORIQUE TRAVAUX	No. 0-No. 9ENCRE xxx.xx mlPAPIER xxx.x cm2	Vous pouvez afficher la consommation d'encre(ENCRE) en millilitres et le format de papier (PAPIER) de chaque travail d'impression enregistré dansl'imprimante. Le travail le plus récent est le N° 0.
IMPRESSIONS TOTALES	nnnnnn PAGES	Vous pouvez afficher le nombre total de pages que vous avez imprimées.
ÉTAT EDM (ou myEpsonPrinter) *	INITIALISATION, NONDÉMARRÉ, ACTIVÉ,DÉSACTIVÉ	Vous pouvez vérifier si EDM (ou myEpsonPrinter) estactivé ou désactivé. Si la fonction est activée, l'heure du dernier chargement EDM s'affiche.
	DERNIERCHEGEMENTMM/JJ/AA HH:MMGMT, (NONTELECHARGÉ)

• Cette fonction n'est pas prise en charge dans certains cas. Pour de plus amples informations, consultez le site Épson local ou contactez votre représentant ou votre revendeur EPSON.

Remarque :

Lorsque levoyant Contrôle d'encre restellallumé,voysdevez remplacer la cartouche d'encre epuisée.Si you remplacez la cartouche correctement,le compteur est automatiquement réinitialisé.
Voir « Remplacement des cartouches d'encre », page 72
Vou dez rempacer le reservoir de maintenance lorsque l'ecran vous l'indique. Si vous remplacez le reservoir correctement, le compteur est automatiquement reinitialised.
Voir « Remplacement du réservoir de maintenance», page 77

CONFIGURATION PAPIER

Si vous utilisez un support autre que Epson, veillez à définir les paramètres appropriés pour le papier.

Éléments	Paramètre	Explication
PAPIER ROULEAU RESTANT	CONFIG PAP RESTANT	Vous pouvez paramétrer une fonction de compteur de papier restant seulement si le papier n'est pas chargé dans l'imprimante.NON:la fonction PAPIER ROULEAU RESTANT estdéactivée. L'icône de compteur de papierrouleau ne s'affiche pas sur l'écran LCD.OUI:Lalongueur du papier restant sur le rouleau estindiquée sur l'écran LCD. Lorsque vous appuyez sur le bouton %, le code barres (avec le type de papier, la longueur du papier rouleau et la valeur d'alerte concernant la longueur du rouleau) estimprimé sur le bord du papier rouleau. En cas dechangement de papier rouleau, le code à barres est scanned et les informations sur le type de papier,la longueur du papier rouleau et le seuil d'alerte de la longueur du rouleau sont définies.
	LONGUEUR PAPROULEAU	Ces paramètres sont accessibles uniquement lorsque la fonction CONFIG PAP RESTANT est OUI.Si vous définissez l'alerte rouleau, un message s'affichelorsque la quantité de papier restant est peuimportante.Si vous utilisez du papier rouleau, saisissez la longueur du papier rouleau installé dans l'imprimante et le seuild'alerte. La longueur du papier rouleau doit êtrecomprise entre 5 et 99,5 mètres et l'alerte de la longueur rouleau entre 1 et 15 mètres.
	ALERTE LONG ROULEAU
TYPE DE PAPIER	Papier photo	Vous pouvez sélectionner le type de support chargeédans l'imprimante.
	Papier pour épréves
	Papier beaux-arts
	Papier mat
	Papier ordinaire
	Autres
	PAPIER PERSONNALISÉ
	NO DU PAPIER SÉLECT
PAPIER PERSONNALISÉ	PAPIER 1 - 10	Vous pouvez désirir un numéro (entre 1 et 10) pourenregister les paramètres ( comme Type de papier, Écart du cylindre, Motif d'épaisseur, Réglage alimpapier, Temps de séchage, Aspiration du papier) oupour rappeler les paramètres que vous avez défiinis.Le numéro choisi s'affiche sur l'écran.Voir « PAPIER PERSONNALISÉ», page 28

PAPIER PERSONNALISÉ

Si vous utilisez un autre support que Epson, vous devez adapter les paramètres en fonction de ce support.

Après avoir sélectionné le numéro du papier, définissez les paramètres suivants. Veillez à d'abord sélectionner le papier dans TYPE DE PAPIER et réglez ensuite les paramètres pour éçART DU CYLINDRE.

Pour définiir le papier personnelisé, reportez-vous à la section suivante.

« Impression sur papier personnalisé », page 158

Éléments	Paramètre	Explication
TYPE DE PAPIER	Papier photo	Vous pouvez sélectionner le type de support le plus proche du papier que vous utiliserez.
	Papier pour épréuves
	Papier beaux-arts
	Papier mat
	Papier ordinaire
	Autres
ÉCART DU CYLINDRE	ÉTROIT	Vous pouvez régler la distance qui sépare la tête d'impression du papier.STANDARD: sélectionnez STANDARDS: ÉTROIT: utilisez ce réglage lorsque vous imprimez sur un fin papier.GRAND ou PLUS GRAND: sélectionnez ce réglage si vous trouvez que la qualité des images imprimées laisse à désirer.
	STANDARD
	GRAND
	PLUS GRAND
MOTIF ÉPAISSEUR	IMPRESSION	Vous pouvez imprimer le motif de détention de l'épaissur du papier.
RéGLAGE ALIM PAPIER	0,0 %	Vous pouvez définir la quantité d'alimentation papier de la zone imprimable. La plage de valeurs va de -0,70 à 0,70 %. Si la valeur est trop grande, il est possible que des micro bandesizontales blanches apparaissent. Si la valeur est trop faible, il est possible que des micro bandesizontales sombres apparaissent.
	de -0,70 % à +0,70 %
TEMPS DE SÉCHAGE	0,0 sec	Vous pouvez définir le temps de séchage de l'encre pour chaque passage de la tête d'impression. La plage de valeurs va de 0 à 10 secondes. Selon la densité de l'encre ou le type de papier, l'encre ne s'est pas rapidement. Dans ce cas, définissez un temps de séchage plus long.
	de 0,0 sec à 10,0 sec
ASPIRATION PAPIER	STANDARD	Vous pouvez définir la pression d'aspiration utilisée pour faire avancer le papier imprimé.
	de -1 à -4
DEF TENSION PAP ROUL	NORMAL	Lorsque vous utilisez un fin papier ou lorsque des vagues apparaissent sur le papier lors de l'impression, sélectionnez éLEVée ou PLUSELEVée.
	ÉLEVée
	PLUS ÉLEVée
SUPPRIMER INCLINAISON	OUI	Vous pouvez paramétrrer cette fonction afin de réduire ou non l'inclinaison du papier.
	NON

ALIGNEMENT DES TÊTES

Vouss pouze proceder à l'alignement des têtes d'impression. Pour de plus amples informations, consultez la section suivante.

Alignment des têtes page 89

Éléments	Paramètre	Explication
ÉPAISSEUR PAPIER	SELECT TYPE PAPIER	Si vous utilisez un support spécial Epson, Sélectionnez le type de papier. Si vous utilisez un support spécial autre que Epson, saisissez une épaissieur de papier comprend entre 0,1 et 1,5 mm.
	SELECTION ÉPAISSEUR
ALIGNEMENT	AUTO	Si vous sélectionnez AUTO, le motif d'ajustement de la sortie est lu par le capteur et la valeur d'ajustement optimale est automatiquement enregistrée dans l'imprimante. Si vous sélectionnez MANUEL, vous devez vérifier le motif et saisir la valeur d'alignement.
	MANUEL

Lorsque vous utilisez l'imprimante en réseau, définissez les paramètres suivants.

Éléments	Paramètre	Explication
CONFIGURATIONRéSEAU	DÉSACTIVER	Vous pouvez définir les paramètres réseau dans le panneau de contrôle de l'imprimante. Les éléments suivants apparaissent uniquement si ACTIVER est sélectionné. Àpres avoir défini les éléments, appuyez sur la touche ◆ du menu CONFIGURATION RÉSEAU, afin de réinitialiser le réseau et d'établit une connexion réseau au bout de 40 secondes. Le menu CONFIGURATION RÉSEAU n'apparait paspendant la réinitialisation du réseau.
	ACTIVER
PARAMÈTRE ADRESSEIP	AUTO	Vous pouvez sélectionner la méthode de définition de l'adresse IP dans l'imprimante. Si vous sélectionnez PANNEAU, PARAMÈTRE IP,MSR,PPD apparaît.
	PANNEAU
PARAMÈTREIP,MSR,PPD	Demandez des informations détaillées à votre administrateur système.
BONJOUR	OUI	Vous pouvez activer ou désactiver le paramètre Bonjour.
	NON
WSD	NON	Choisissez si l'interface réseau doit utiliser WSD (Oui) ou non (Non).
	OUI
INIT PARAM RÉSEAU	EXÉC	Vous pouvez rétablit la valeur d'usine par défaut des paramètres réseau de l'imprimante.

CONFIGURATION DES OPTIONS

Lorsque vous utilisez le matériel en option, définissez les paramètres suivants.

Éléments	Paramètre	Explication
SpectroProofer	INFORMATIONS ETAT	La fonction INFORMATIONS étAT affiche l'état de chaque éléments de SpectroProofer à savoir la version de SpectroProofer, les références des produits pour la balance des blancs, la température du système de mesures de la couleur (ILS20EP), la température ambiente et la couleur de l'arrière-plan. Dans ALIGNEMENT PERIPH, procédez aux régliages de SpectroProofer.
	ALIGNEMENT PERIPH.
ROULEAU D'ENTRAJINEMENT	VERSION ROULEAU ENTR	Affiche la version du rouleau d'entrainment.

Mode Maintenance

Vous pouvez modifier la langue ou l'unité utilisé à l'écran ou rétablier les valeurs d'usine de l'ensemble des paramètres.

1 Mettez l'imprimante hors tension en appuyant sur la touche
2 Appuyez simultanément sur la touche II. et la touche pourmettre l'imprimante sous tension.

Consultez le tableau des modes de maintenance sur la droite pour de plus amples informations. Les procédures de réglage sont les mêmes que pour le mode Menu.

Voir « Utilisation du mode Menu », page 17

Pour quitter le mode Maintenance, appuyez sur la touche pourmettre l'imprimante hors tension.

Liste du mode Maintenance

Éléments	Paramètre	Explication
LANGUE	JAPANESE	Vous pouvez sélectionner la langue d'affichage de l'écran LCD.
	ENGLISH
	FRENCH
	ITALIAN
	GERMAN
	PORTUGUE
	SPANISH
	DUTCH
	CÔHEN
	CHINOIS
UNITÉ	MÉTRIQUE	Vous pouvez sélectionner l'unité de mesure utilisée pour afficher la longueur.
	PIED/POUCE
UNITS DE TEMPERATURE	°C	Vous pouvez sélectionner l'unité de température qui s'affichera à l'écran.
	F
TENSION PAPIER ROULEAU	1 - 5	Vous pouvez modifier la valeur maximale de la tension du papier rouleau.
NETTOYAGE SS	EXÉC	Vous pouvez effectuer un nettoyage de la tête par ultrasons.
PANNEAU DÉFAUT	EXÉC	Vous pouvez rétablier les valeurs d'usine de tous les paramètres que vous avez modifiés dans le mode Menu.
NOMBRE NETTOYAGES AUTO	1 - 3	Le nombre de fois qu'un nettoyage automatique doit être effectué lorsqu'une buse obstruée a été détectée suite à une vérification automatique des buses.
CUSTOM	0 - 255	Vous pouvez définir des paramètres personnalisés.

Manipulation du papier

Supports pris en charge

Il est recommandé d'utiliser les supports spéciaux.
Epson susceptibles d'améliorer l'utilisation et les
capacités d'expression des résultats d'impression. Pour
plus d'informations sur le papier, reportez-vous à la
section suivante.

Voir « Informations relatives au papier », page 177

Remarque: □ N'utilisez pas de papier froissé, abîmé, déchiré, sale ouprésentant des imperfections. □ Introduisez le papier juste avant l'impression. Retirez-le de l'imprimante une fois l'impression terminée et conservez-le conformément aux instructions relatives au support utilisé. □ Si vous utilisez du papier rouleau autre que les supports spéciaux Ephson, consultez les instructions qui accompagnent le papier ou contactez votre fournisseur pour plus d'informations. Testez la qualité d'impression avant d'acheter d'importantes quantités de papier.

Papier rouleau

Supports	Papier ordinaire, papier recyclé, autres papiers
Taille du papier rouleau	Mandrin de 2" :Diamérique extérieur de 103 mm max.
	Mandrin de 3" :Diamérique extérieur de 150 mm max.
Taille du papier	Epson Stylus Pro 9890/9908 :mandrin de 2" :254 à 1118 mm × 45 mmandrin de 3" :254 à 1118 mm × 202 m
	Epson Stylus Pro 7890/7908 :mandrin de 2" : 254 à 610 mm × 45 mmandrin de 3" :254 à 610 mm × 202 m

Épaisseur	Papier ordinaire, papier recyclé : 0,08 à 0,11 mm (Poids : 64 à 90 g/m2)
	Autres : 0,08 à 0,5 mm
Largeur disponible pour l'impressi on sans marge	10", 300 mm, 13" (Super A3), 16", 17", 512 mm (B2), 594 mm (A1), 24" (Super A1), 728 mm (B1), 36" (Super A0), 44" (Super B0)

Feuille simple

Supports	Papier ordinaire, papier recyclé, autres papiers
Taille du papier	Epson Stylus Pro 9890/9908 : Largeur : 210 à 1118 mm Longueur : 297 à 1580 mm (A4 à Super B0)
	Epson Stylus Pro 7890/7908 : Largeur : 210 à 610 mm Longueur : 297 à 914 mm (A4 à Super A1)
Épaisseur	Papier ordinaire, papier recyclé : 0,08 à 0,11 mm (Poids : 64 à 90 g/m2)
	Autres : 0,08 à 1,50 mm Toutefois, pour le papier épais (0,5 à 1,5 mm), la longueur peut atteindre 762 mm.
Largeur disponible pour l'impression sans marge	10", 300 mm, 13" (Super A3), 16", 17", 512 mm (B2), 594 mm (A1), 24" (Super A1), 728 mm (B1), 36" (Super A0), 44" (Super B0)

Remarque :

La qualité des marques ou types de papier pouvant être changée par le fabricant sans préavis, Epson ne peut garantir la qualité d'aucun papier de marque autre que Epson. Procedez toujours à des essais avant d'acheter de grandes quantités de papier ou d'imprimer des travaux de volume important.

Du papier de mauvaise qualité peut diminuer la qualité d'impression et provoquer des bourges ou d'autres problèmes. Si vous rencontres beaucoup de problèmes, choisissez du papier de qualité supérieure.

Utilisation du papier rouleau

Chargement du papier rouleau

Pour charger le papier rouleau, procedez comme suit.

Remarque :

Lorsque CONFIG PAP RESTANT est définir sur OUI, le code barres (incluant les informations sur le papier) est imprimé sur le bord du papier rouleau avant le retrait du papier. Ces informations facilitent, par la suite, le réglage du même type de papier.
Voir « CONFIGURATION PAPIER», page 27
Il est recommandé de charger le papier rouleau juste avant l'impression. Si vous laisses le papier rouleau dans l'imprimante, le cylindre servant à maintainir le papier risque de laisser une trace sur la surface du papier.

1 Mettez l'imprimante sous tension en appuyant sur la touche .

Remarque :

Après avoir mis l'imprimante sous tension, appuyez sur le bouton OK avant de charger le papier pour afficher les instructions propres au réglage du papier.

2 Ouvrez le capot du papier rouleau.

Pour déverrouiller le support de l'adaptateur, appuyez fermement dessus. Déplacez-le ensuite vers la gauche à l'aide de la poignée.

4 Placez le rouleau dans l'orifice a l'avant de l'imprimante.

5 Déplacez le levier du rouleau afin de l'ajuster au papier.

Utilisation du mandrin de 2^ :

Utilisation du mandrin de 3'' :

6 Libérrez le levier de chaque côté.

Fixez les adaptateurs à chaque extrémité du rouleau. Enforcez le levier de chaque côte pour le maintainir en place.

Appuyez fermement sur les adaptateurs.

8 Déplacez le rouleau vers la droite jusqu'à ce qu'il soit en contact avec le guide du rouleau.

9 Glissez le support à l'aide de la poignée pour aligner l'adaptateur gauche sur ▲.

10 Faites delicatement rouler le papier dans le support.

11 Glissez le support de l'adaptateur à l'aide de la poignée vers la droite afin qu'il soit bien ancre dans l'axe.

Veillez à ce que les deux extrémités du rouleau soient bien en place.

12 Appuyez sur le levier pour le maintainir en place.

13 Appuyez sur la touche %

14 Introduisez le papier dans la fente d'insertion prévue à cet effet. Tirez le papier à travers la fente d'insertion jusqu'à ce qu'il dessorte par le bas.

En veillant à ne pas plier le bord du papier, introduizez-le de sorte qu'il n'y ait pas de jeu.

Si vous ave des difficultés au niveau de l'alimentation du papier, réglez l'entrainment en appuyant sur le bouton ou . Tirez sur le papier pour aligner l'extrémité sur l'emplacement prévu.

15 Fermez le capot du papier rouleau.

16 Appuyez sur la touche %

Après quelques secondes, le papier arrive en position d'impression. Lorsque vous appuyez sur le bouton , il se déplace immédiatement.

17 Lorsque PARMÉTRES OK ? s'affiche sur l'écran LCD, appuyez sur la touche ▲ ou ▼ pour sélectionner NON puis appuyez sur la touche OK . Entre le type de support et le papier restant et appuyez sur la touche OK .

Le paramètre précédent s'affiche sur l'écran LCD. Si le type de support et le papier restant sont corrects, Sélectionnez OUI et appuyez sur la touche OK.

18 Si le bord du papier est plie, appuyez sur le bouton × pour couper le bord.

19 Si vous utilisez la corbeille de recupération du papier, placez-la devant ou derrière.

Si vous utilisez le modele
Epson Stylus Pro 9890/9908, vous pouvez aussi utiliser l'enrouleur automatique.

Voir « Utilisation du hamac de réception et des guides papier », page 44
Voir « Utilisation de l'enrouleur automatique (pour l'Epson Stylus Pro 9890/9908)», page 48

Coupe du papier rouleau

Il existence deux façons de couper le papier rouleau.

Méthode	Fonctionnement
Coupe auto	Coupez automatiquement le papier rouleau après l'impression de chaque page.
Coupe manuelle	Coupez le papier rouleau manuelles ou coupez-le avec un cutter disponible dans le commerce.

Remarque :

Certains papiers rouleau ne peuvent pas etre coupés avec le cutter intégré. Utilisez alors un cutter achété dans le commerce.
La coupe du papier peut prendre un certain temps.

Paramétrage de la méthode de coupe

Avant d'imprimer, selectionnez la méthode de coupe.

Impression à partir du panneau de contrôle de l'imprimante ( comme l'impression d'une feuille d'etat)

Appuyez sur la touche pour selectionner une méthode de coupe.

Icône	Explication
	Rouleau coupe auto Oui
	Rouleau coupe auto Non

Impression à partir de l'ordinateur

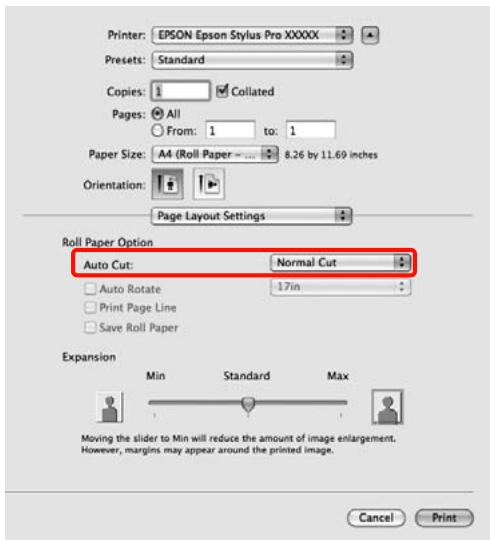

Définissez le paramètre Auto Cut (Coupe auto) dans la boîte de dialogue Roll Paper Option (Option papier rouleau) du pilote d'impression.

Coupe du papier rouleau après l'impression

Coupe automatique du papier rouleau

Coupez automatiquement le papier rouleau après l'impression de chaque page.

Coupe manuelle du papier rouleau

Pour couper le papier rouleau manuellement, procédez comme suit.

1 Tout en regardant l'intérieur de l'imprimante au-dessus du capot avant, appuyez sur la touche pour alimenter le rouleau de papier, puis ajustez la position de la découpe sur la marque sur le côté gauche de la tête d'impression.

2 Appuyez sur la touche × Lorsque le menu de selection s'affiche, selectionnez COUPER à l'aide du bouton ou et appuyez sur le bouton OK.

Le papier est coupé par le cutter intégré.

Remarque :

Si le papier ne peut pas etre coupé par le cutter intégré, appuyez sur la touche de maniere a ce que l'imprimante entraine automatiquement le papier vers la position qui permet de le couper manuellement. Coupez le papier a l'aide du cutter.
En fonction du type de papier, la longueur minimum de papier que vous pouvez couper est définie sur 60 à 127 mm. Vous ne pouvez pas la modifier.

Retrait du rouleau

Remarque :

Nous vous recommendons de retarder le papier rouleau de l'imprimante après impression. Si vous laissez le papier rouleau dans l'imprimante, le cylindre servant àmaintenir le papier risque de laisser une trace sur la surface du papier.

1 Vérifiez que l'imprimante est sous tension.
2 Ouvrez le capot du papier rouleau.

3 Appuyez sur la touche % pour relacher le système de maintain du papier.

Le rouleau est automatique enroule après la découverte si l'imprimante est en mode READY (PRÉT). Toutefois, lorsque vous utilisez l'enrouleur automatique en option, l'imprimante ne rembobine pas le rouleau. Vous devrez rembobiner le papier manuellement si le système ne le fait pas automatique.

Remarque:

Si vous n'utilise pas le papier rouleau, enveloppez-le avec la bande de scellement fournie.

Pour déverrouiller le support de l'adaptateur, appuyez fermement dessus. Déplacez-le ensuite vers la gauche à l'aide de la poignée. Retirez-le ensuite de l'axe.

5 Déroulez le papier par l'avant et placez-le dans la fente à l'avant de l'imprimante.

6 Relevez le levier de l'adaptateur pour le déverrouiller. Retirez ensuite l'adaptateur du rouleau.

Après avoir rembobiné le papier rouleau avec précaution, placez-le dans son emballage d'origine.

Utilisation de feuilles simples

La procédure diffère selon la longueur et l'épaissur du papier utilisé.

Papier	Reportez-vous à
Format inférieur à A3	« Chargement de feuilles simples inférieures au format A3», page 40
Format A3 ou supérieur ou papier épais	« Chargement d'une feuille simple au format A3 ou supérieur / papier épais», page 41

Remarque:

Aplatissez le papier avant de le charger dans l'imprimante. Si vous chargez du papier gondolé ou couple, l'imprimante risque de ne pas reconnaître la taille du papier et donc de ne pas imprimer normalement. Par ailleurs, nous vous recommandons de replaced le papier dans son emballage d'origine et de le ranger à plat, afin de le sortir juste avant de l'utiliser uniquement.
Si du papier rouleau est charge, rembobinez-le d'abord avant de charger une feuille de papier unique.
Si vous utilisez du papier rouleau autre que les supports spéciaux Epson, consultez les instructions qui accompagnent le papier ou contactez votre fournisseur pour plus d'informations.

Chargement de feuilles simples inférieures au format A3

Mettez l'imprimante sous tension en appuyant sur la touche .

Appuyez sur la touche « plusieurs fois jusqu'à ce que l'option Feuille s'affiche.

Assurez-vous que le capot du papier rouleau est fermé.

4 Chargez la feuille dans la fente d'insertion du papier jusqu'à ce que vous sentiez une résistance.

Alignez le bord droit du papier et introduisez le papier jusqu'à ce que vous sentiez une résistance. Lorsque vous utilisez un format A4 ou inférieur, reglez le papier pour qu'il attaigne la limite inférieure de la piece métallique sous la fente d'introduction du papier.

APPUYEZ SUR TOUCHE s'affiche alors a l'écran.

Remarque:

Chargez la feuille à la verticale, comme pour la plupart des magazines.

5 Appuyez sur la touche

Le papier revient en position de départ.

6 Lorsque PARIAMETRES OK ? s'affiche sur l'écran LCD, appuyez sur la touche ▲ ou ▼ pour sélectionner NON puis appuyez sur la touche OK . Entrez le type de support et le papier restant et appuyez sur la touche OK .

Le paramètre précédent s'affiche sur l'écran LCD. Si le type de support et le papier restant sont corrects, Sélectionnez OUI et appuyez sur la touche OK.

7 Si vous utilisez la corbeille de recupération du papier, placez-la à l'arrière.

Voir « Utilisation du hamac de réception et des guides papier », page 44

Chargement d'une feuille simple au format A3 ou supérieur / papier écais

Lorsque vous chargez une feuille au format A3 ou supérieur, ou un papier épais (de 0,5 à 1,5 mm), suivez les étapes suivantes.

Le papier est normalement chargé verticalément. La longueur du papier écais peut atteindre 762mm . Toutefois, si vous utilisez le modèle Epson Stylus Pro 9890/9908, vous pouvez charger un papier écais de plus de 762mm de longueur si vous le chargez horizontally.

1 Mettez l'imprimante sous tension en appuyant sur la touche

2 Appuyez sur la touche plusieurs fois jusqu'à ce que l'options Feuille s'affiche.

Assurez-vous que le capot du papier rouleau est fermé.
4 Appuyez sur la touche %

5 Introduisez le papier dans la fente d'insertion prévue à cet effet.

Assurez-vous que les bords croit et inférieur de la feuille sont droits et alignés sur le repère.

Si vous ave des difficultés lors du placement du papier épais, réglez l'entrainment en appuyant sur le bouton ▲ ou ▼.

7 Appuyez sur la touche %

Après quelques secondes, le papier arrive en position d'impression. Lorsque vous appuyez sur le bouton , il se déplace immédiatement.

8 Lorsque PARMETRES OK ? s'affiche sur l'écran LCD, appuyez sur la touche ▲ ou ▼ pour sélectionner NON puis appuyez sur la touche OK . Entre le type de support et le papier restant et appuyez sur la touche OK .

Le paramètre précédent s'affiche sur l'écran LCD. Si le type de support et le papier restant sont corrects, Sélectionnez OUI et appuyez sur la touche OK.

9 Si vous utilisez la corbeille de recupération du papier, placez-la à l'avant.

Voir « Utilisation du hamac de réception et des guides papier», page 44

Éjection du papier

Cette section décrit la procédure d'éjection du papier après impression.

Remarque :

Si vous utilisez le hamac de réception, reportez-vous à la section suivante.

« Utilisation du hamac de réception et des guides papier», page 44

Si vous utilisez l'enrouleur automatique, reportez-vous à la section suivante.

« Utilisation de l'enrouleur automatique (pour l'Epson Stylus Pro 9890/9908)», page 48

Pour le papier rouleau

Pour couper le papier rouleau, reportez-vous à la section suivante.

Coupe du papier rouleau , page 37

Pour les feuilles simples

1 Une fois l'impression terminée, l'imprimante maintient le document imprimé et le message FIN DE PAPIER. CHARGEZ PAPIER apparait sur l'écran LCD.

SiPRET apparait sur l'écran LCD, appuyez sur la touche pour entraîner le papier.

Important :

N'appuyez sur aucune touche lorsque le voyant Marche/Arrêt ou Pause clignote.

Appuyez sur la touche pour-retirer le papier.

Important :

Le papier peut tomber après avoir eté éjecté. Veillez à le tener correctement pour éviter qu'il ne tombe et s'endommage.

Utilisation du hamac de réception et des guides papier

Pour éviter que vos documents se salissent ou se floissant, réglez le hamac de réception de la manière décrite ci-après. Le sens d'entrainment dépend du type de support d'impression.

Sens	Epson Stylus Pro 9890/9908	Epson Stylus Pro 7890/7908
Avant	Longueur du papier : 1580 mm ou plus Épaissateur du papier : 0,5 mm ou plus	Longueur du papier : 914,4 mm ou plus Épaissateur du papier : 0,5 mm ou plus
Arrière	Longueur du papier : Inférieure à 1580 mm Épaissateur du papier : Inférieure à 0,5 mm	Longueur du papier : Inférieure à 914,4 mm Épaissateur du papier : Inférieure à 0,5 mm

Remarque :

L'éjection des impressions dans le mauvais sens peut favoriser les impressions sales ou floissées.

Lorsque you introduisez le papier par I'avant

Les guides papier Maintiennent les imprimés dans une position ajustate. Ce chapitre vous explique comment passer d'une alimentation papier par derrière à une alimentation papier par devant.

Pour l'Epson Stylus Pro 9890/9908, amenez le hamac arrriere en position verticale.

Retirez les fermétures velocro du hamac avant et inclinez-le vers le bas.

3 Inclinez légèrement l'avant du hamac pour que les guides se placent en position verticale.

4 Amenez le hamac en position verticale. La toile du hamac est ainsi tendue.

5 Afin d'aligner la toile correctement, déplacez les guides.

Lorsque vous introduisez le papier par l'arrête

Introduisez les imprimés par l'arrière et placez-les dans le hamac. Ce chapitre vous explique comment passer d'une alimentation papier par devant à une alimentation papier par derrière.

Remarque :

N'empilez pas plusieurs impressions dans le hamac de réception. Si vous le faites, l'espace entre les supports papier et le hamac de réception se rétrécit. Ceci peut entrainer une erreur d'alimentation papier.

1 Amenez les guides papier en position horizontal.

2 Inclinez le hamac avant légèrement vers le bas.

3 Déplacez les guides papier en position verticale et amenez le hamac avant le plus loin possible.

4 Amenez le hamac vers le haut et maintenez-le en position à l'aide des attaches velcro.

Veillez à fixer les attaches vers le haut.

Remarque :

Si vous rencontres des problèmes au niveau de la qualité d'impression lors que vous travailliez avec un Doubleweight Matte Paper (Papier mat à double épaisseur) ou un Enhanced Matte Paper (Papier mat supérieur), essayez de placer les guides en position avant.

Pour l'Epson Stylus Pro 9890/9908, changez la position du hamac arriere en fonction de la taille du papier.

En presence de papier au format A1 ou inférieur :

Relevez les hamacs de réception avant et arrrière conformément à l'illustration.

En presence de papier au format A1 ou supérieur :

Inclinez le hamac arrriere jusqu'à ce qu'il soit parallèle au sol pendant l'impression.

Inclinez le hamac avant jusqu'à ce qu'il soit parallèle au sol lors de l'éjection de vos impressions.

Remarque :

Si vous imprimez sur un papier de type Enhanced Matte Paper (Papier mat supérieur), vous pouvez empiler plusieurs imprimés dans le hamac avant en le plaçant parallèment au sol. La qualité des impressions ne peut toutefois pas être garantie étant donné que des rayures ou des taches peuvent apparaitre.

Rangement du hamac de réception

Si vous n'utilisez pas le hamac de réception, placez le hamac avant en position verticale. Ce chapitre vous explique comment passer d'une alimentation papier par derrière au rangement du hamac.

Pour l'Epson Stylus Pro 9890/9908, amenez le hamac arrriere en position verticale.

Amenez les guides papier en position horizontal.

3 Retirez les attaches velcro et fixez-les vers l'arrière. Amenez ensuite le hamac en position verticalie.

4 Inclinez les guides papier.

Utilisation de l'enrouleur automatique (pour I'Epson Stylus Pro 9890/9908)

Lorsque vous souhaitez imprimer vos données sur du papier rouleau et ne souhaitez pas le couper ni l'éjecter sur le sol, vous pouvez utiliser l'enrouleur automatique pour enrouler le papier éjecté.

Vous pouvez enrouler le papier par l'avant ou par l'arrière.

Avant

Arrière

Attention :

Assurez-vous que l'unité d'enroulement est correctement installée et est bien fixée. En cas de chute, elle risque de provoquer des blessures.

Remarque :

Vérifiez que le bord avant du papier rouleau est droit ; dans le cas contraire, il ne s'enroulera pas correctement.

Voir « Coupe du papier rouleau », page 37

• Consultez le guide d'installation de l'enrouleur automatique pour de plus amples informations sur l'installation de cet élément.

En présence de Doubleweight Matte Paper (Papier mat double épaisleur) ou de Singleweight Matte Paper (Papier mat fin), enroulez le papier vers l'avant.

En présence de Singleweight Matte Paper (Papier mat fin) d'une large égale ou supérieure à 24", utilisez le tendeur livre avec l'enrouleur automatique pour garantir une bonne qualité d'impression.

Voir « Enroulement du papier par l'avant », page 50

Boîtier de commande

1. Témoin du capteur

Affiche I'etat du rouleau d'entrainement.

Témoin	État
Oui	Prêt à l'emploi.
Clignote rapidement	Fonctionne.
Clignote lentement	En veille.
Clignote après un long intervalle	Erreur.
Non	Éteint.

2. Commutateur auto

Enroule le papier après l'impression.

Éléments	Description
Arrière	Enroule le papier avec la face imprimée vers l'intérieur.
Avant	Enroule le papier avec la face imprimée vers l'extérieur.
Non	N'enroulez pas le papier.

3. Commutateur manuel

Enroule le papier manuellement après l'impression. Ce mode est accessible lorsque le commutateur Auto est sur Off (Non).

Éléments	Description
Arrière	Enroule le papier avec la face imprimée vers l'intérieur. L'enroulement est plus rapide si vous maintainez le bouton,enforcépendant 3 secondes.
Avant	Enroule le papier avec la face imprimée vers l'extérieur.L'enroulement est plus rapide si vous maintainez le bouton,enforcépendant 3 secondes.

Enroulement du papier par l'avant

1 Reliez le cordon d'alimentation à une prise électrique et vérifiez si le témoin s'allume.

2 Mettez l'imprimante sous tension en appuyant sur la touche .

3 Vérifiez si l'icone de l'enrouleur automatique s'affiche à l'écran.

Si l'icone ne s'affiche pas, vérifie si l'enrouleur automatique est correctement branché et si l'appareil est sous tension.

4 Placez le rouleau.

Voir « Chargement du papier rouleau », page 33

5 Appuyez sur la touche pour selectionner Roll Auto Cut Off (Rouleau coupe auto Non) ou Roll Auto Cut On (Rouleau coupe auto Oui).

6 Appuyez sur la touche pour entrainer le papier.

7 Avec du ruban adhésif, attachez le bord avant du papier rouleau au mandrin de réception en trois points.

8 Appuyez sur la touche pour faire avancer le papier et laisser du jeu.
9 Réglez la touche Manuel sur Forward (Avant) et maintenez-la enfoncée pour enrouler le papier rouleau sur trois tours du mandrin de réception.

Assurez-vous qu'il y a suffisamment de jeu entre le papier rouleau et le mandrin de réception après l'enroulement du papier.

Remarque:

Pour le Singleweight Matte Paper (Papier mat fin) d'une largeur supérieure ou égale à 24", placez le tendeur afin de supprimer le jeu au niveau du rouleau. Veillez à bien le placer au centre du rouleau.

Enroulement du papier par l'arrête

Mettez l'imprimante sous tension et déroulez le papier. Voir les étapes 3 à 6 de la section suivante.

«Enroulement du papier par l'avant», page 50

Faites passer le bord inférieur du papier rouleau derrière le mandrin de réception comme illustré. Avec du ruban adhésif, attachez le bord avant du papier rouleau au mandrin de réception en trois points.

Appuyez sur la touche pour faire avancer le papier et laisser du jeu.

Réglez la touche Manuel sur Backward (Arrière) et maintenez-la enfoncée pour enrouler le papier rouleau sur trois tours du mandrin de réception.

Assurez-vous qu'il y a suffisamment de jeu entre le papier rouleau et le mandrin de réception après l'enroulement du papier.

Enroulement des impressions

Lorsque l'enrouleur automatique est installé et que le papier est charge sur le mandrin de réception dans le sens souhaité, vous pouvez utiliser l'unité pour enrouler vos impressions.

Attention :

Ne touchez pas l'enrouleur automatique pendant qu'il fonctionne. Vous risqueriez de vous blesser.

Réglez le commutateur Auto sur Forward (Avant) ou Backward (Arrière).

Envoyez un travail d'impression à l'imprimante.

L'imprimante commence à imprimer. L'enrouleur automatique enroule le papier rouleau dans le sens défini à l'objet 1.

Remarque:

Lorsque vous utilisez la fonction Roll Auto Cut On (Rouleau coupe auto Oui) l , placez le commutateur Auto de l'enrouleur automatique en position Off (Non), faute de quoi, le papier ne sera pas découvert. Vous pouvez placer le commutateur Auto sur Off (Non) pendant l'impression pour couper automatiquement le papier.

Retrait du papier enroule

Une fois le papier enroule,procédez comme suit pour enlever le mandrin de réception.

1 Réglez le commutateur Auto sur Off (Non).

2 Coupez le papier rouleau.

Appuyez sur la touche pour couper le papier.
Si le papier rouleau ne peut pas etre coupé avec le cutter intégre,utilisez une paire de ciseaux ou un cutter traditionnel.

3 Tournez le levier pour déverrouiller l'unité amovible et faites ensuite glisser l'unité vers la gauche afin que l'embout se dégage de l'extrémité du mandrin de réception.

Ce faisant, maintenez le mandrin de réception d'une main pour l'empêcher de tomber.

4 Retirez le mandrin de reception de l'embout de l'unité amovible et de l'unité d'entrainment.

Important: Le poids du rouleau papier requiert l'intervention de deux personnes pour le soulever.

Utilisation du mandrin d'un rouleau papier usage comme mandrin de réception

Vous pouvez utiliser un rouleau papier usage comme mandrin de réception.

Remarque :

Si le mandrin du rouleau papier est déformé ou endommagé, il ne peut pas être utilisé comme mandrin de réception.

L'installation de la bride de l'enrouleur automatique varie en fonction de la taille du mandrin.

1 Retirez l'embout en pinçant le bouton.

Inversez l'embout de sorte que le plus petit bouton soit positionné à l'extérieur, puis remettez-le en place sur l'unité d'entrainment en pincant le bouton.

Retirez l'embout en pincant le bouton.

Inversez l'embout de sorte que le plus petit bouton soit positionné à l'extérieur, puis remettez-le en place sur l'unité amovible en pinçant le bouton.

Installation d'un mandrin de réception

L'installation de l'enrouleur est la même pour les mandrins de 2 et 3 pouces.

1 Vérifiez que le levier de verrouillage est reliché (tourné vers la gauche). Faites coulisser l'unité amovible vers l'extrémité gauche du montant horizontal.

2 Glissez l'extrémité du mandrin de réception par dessus l'embout de l'unité d'entrainment.

3 Insérez l'embout de l'unité amovible dans l'autre extrémité du mandrin de réception.

4 Tournez le levier de verrouillage vers l'avant pour bloquer l'unité amovible.

Assurez-vous que l'unité d'enroulement est correctement installée et est bien fixée.

Zone imprimable

A	Papier rouleau	La taille minimale de la marge supérieure est équivalente à 3 mm (0,12").
	Feuilles simples	La taille minimale de la marge supérieure est équivalente à 3 mm (0,12").
B-L	Papier rouleau	La taille minimale de la marge gauche est équivalente à 0 mm (0").
	Feuilles simples	La taille minimale de la marge gauche est équivalente à 0 mm (0").
B-R	Papier rouleau	La taille minimale de la marge droite est équivalente à 0 mm (0").
	Feuilles simples	La taille minimale de la marge droite est équivalente à 0 mm (0").
C	Papier rouleau	La taille minimale de la marge inférieure est équivalente à 3,0 mm (0,12").
	Feuilles simples	La taille minimale de la marge inférieure est équivalente à 14 mm (0,55").

Pour le papier rouleau, les largeurs de marge suivantes peuvent etre selectionnées à l'aide du panneau de contrôle.

Voir CONFIGURATION IMPR. page 22

Paramètre	A	B-L	B-R	C
HAUT/BAS15 mm	15 mm	3 mm	3 mm	15 mm
HAUT 35/BAS15 mm	35 mm	3 mm	3 mm	15 mm
15 mm	15 mm	15 mm	15 mm	15 mm
3 mm	3 mm	3 mm	3 mm	3 mm

Remarque :

La zone d'impression ne change pas lorsque les marges sont modifiées.
L'imprimante detecte automatiquement les dimensions du papier charge. Les données a imprimer qui dépasse la zone imprimable du papier ne peuvent pas etre imprimées.
Lorsqu'une même image est imprimée avec une marge de 3 mm et avec une marge de 15 mm, vous pouvez remarquer en comparant les tirages qu'il manque une partie du côté droit de l'image imprimée avec la marge de 15 mm.

Paramètres de base

Paramètres d'impression

Cette section décrit la procédure d'impression de données à partir d'une application à l'aide du pilote d'impression Epson.

Procedures d'impression (Windows)

Réglages papier

1 Démarrez l'application.
2 Dans le menu File (Fichier), selectionnez Page Setup (Mise en page) (ou le menu permettant d'acceder aux régages du papier tel que Print (Imprimer).
3 Effectuez les réglages (format par exemple) à l'aide de la fenêtre Page Setup (Mise en page).

Exemple : Paint

Remarque :

La boite de dialogue peut varier selon l'application que vous utilisez. Consultez l'aide en ligne pour de plus amples informations.

4 Cliquez sur OK pour fermer la boite de dialogue.

Creez ensuite l'impression.

Réglage des paramètres du pilote d'impression

1 Mettez l'imprimante sous tension et place le papier dans l'imprimante.
Voir Manipulation du papier , page 32
Dans le menu File (Fichier), Sélectionnez Print (Imprimer) ou Page Setup (Mise en page).
3 Vérifie que votre imprimante est selectionné et cliquez sur Printer (Imprimante), Setup (Configuration), Options, Properties (Propriétés) ou Prefrences (Preférences).

4 Sélectionnez le type de support, la couleur et la qualité d'impression en fonction du papier chargé dans l'imprimante.

5 Sélectionnez la source et le format en fonction du papier chargé dans l'imprimante.

Une fois les réglages effectués, cliquez sur OK.

Veillez à selectionner le même format de papier que celuiCHOsi dans l'application.

6 Cliquez sur Print (Imprimer).

La barre de progression apparait lorsque vous commencez l'impression.

Procedures d'impression (Mac OS X)

1 Mettez l'imprimante sous tension et chargez le papier.

Voir « Utilisation de feuilles simples », page 40
Voir «Chargement du papier rouleau», page 33

2 Lorsque vous avez créé les données, dans le menu File (Fichier) de l'application, cliquez sur Print (Imprimer) et ainsi de suite.

3 L'écran d'impression s'affiche.

Sous Mac OS X 10.6 et 10.5, cliquez sur la flèche ( ) pour configurer les paramètres de l'écran Page Setup (Format d'impression).

Remarque:

Si vous utilisez Mac OS X 10.4, ou si des éléments de l'écran Page Setup (Format d'impression) ne sont pas affichés sur l'écran Print (Imprimer) parce que l'application est utilisées dans Mac OS X 10.6 ou 10.5, suivez les étapes ci-dessous pour afficher l'écran Page Setup (Format d'impression).

Dans le menu File (Fichier) de l'application, cliquez sur Page Setup (Format d'impression).

4

Vérifiez que cette imprimante est selectionnée, puis définissez le format du papier.

Dans Paper Size (Taille papier), sélectionné l'une des options suivantes en fonction du papier charge. XXXX est la taille de papier réelle, par exemple A4.

XXXX: Impression avec marges sur papier rouleau. Imprime avec les marges configurées dans l'option Marge Papier Rouleau du menu. Voir « CONFIGURATION IMPR.», page 22

XXXX (feuille simple): Impression avec marges sur feuilles simples. Les marges sont de 3mm en haut, à gauche et à droite, et de 14mm en bas.

En cas d'impression sans marges ou de bannières , voir les sections « Impression sans marges », page 142, « Impression de bannières (sur papier rouleau) », page 161

Selectionnez Print Settings (Configuration Imprimante) dans la liste, puis configurez chaque élément.

Configuérez les paramètres Media Type (Support), Color (Couleur) ou Print Quality (Qualité) en fonction de la méthode d'alimentation papier pour le papier charge dans l'imprimante (pour les feuilles simples). En règle générale, vous pouvez imprimer correctement simplement en configurant les réglages à partir de l'écran Print Settings (Configuration Imprimante).

Une fois la configuration terminée, cliquez sur Print (Imprimer).

Sélectionnez le format de papier.

	Taille de papier *XXXX représenté le format de papier.	Explication
Papier rouleau	XXXX Papier rouleau (Bannière)	Sélectionnez ce format lorsque vous imprimez une banderole. Vous évitez ainsi l'impression de marges en haut et en bas de la feuille tandis qu'une marge de 3 mm est prévue sur les côtsés.
	XXXX Papier rouleau - Sans marges (Agrandir auto)	Sélectionnez ce format lorsque vous effectuez une impression sans marges sur un papier rouleau. Lors d'une impression sans marges en mode Auto Expand (Agrandir auto), le pilote de l'imprimante agrandit l'image de 3 mm sur les côtsés. Vous pouvez modifier l'agrandissement grâce à la fonction Expansion. Les côtsés supérieurs et inférieurs de l'image sont eux aussi élargis afin de conserver le rapport. L'image est donc automatiquement élargie afin que vous puissiez procédé facilement à une impression sans marges. Les zones agrandies situées en dehors de la taille du papier ne seront pas imprimées.
	XXXX Papier rouleau - sans marges (Format à conserver)	Sélectionnez ce format lorsque vous effectuez une impression sans marges sur un papier rouleau. Le pilote effectue l'impression sans ranger le rapport de l'image. Le pilote d'impression n'agrandit pas les données d'une image. Vous devrez donc élargir l'image de 3 mm sur les côtsés gauche et droit à l'aide de l'application que vous avez utilisée pour la création.
	XXXX Papier rouleau (Sans marges, Bannière)	Sélectionnez ce format lorsque vous effectuez une impression sans marges à l'aide d'une application permettant l'impression de bannières. Le pilote agrandit alors l'image de 3 mm sur les côtsés droit et gauche en fonction de la largeur du papier. Cette manipulation n'agrandit pas l'image à imprimer. Les valeurs pour les parties supérieure et inférieure restent inchangées. Vous doivent cependant prévoir 3 mm supplémentaires sur les côtsés droit et gauche. Ce paramètre ne prévoit aucune marge en haut ni en bas.
Feuille simple	XXXX Feuille - sans marges (Agrandir auto)	Sélectionnez ce format lorsque vous effectuez une impression sans marges au niveau des côtsés gauche et droit d'une feuille. Lors d'une impression sans marges en mode Auto Expand (Agrandir auto), le pilote de l'imprimante agrandit l'image de 3 mm sur les côtsés. Vous pouvez modifier l'agrandissement grâce à la fonction Expansion. Les côtsés supérieurs et inférieurs de l'image sont eux aussi élargis afin de conserver le rapport. L'image est donc automatiquement élargie afin que vous puissiez procéder facilement à une impression sans marges. Les zones agrandies situées en dehors des limites latérales du papier ne seront pas imprimées. Des marges supplémentaires de 3 mm et de 14 mm seront prévues en haut et en bas respectivement.
	XXXX Feuille - Sans marge (Format àconserver)	Sélectionnez ce format lorsque vous effectuez une impression sans marges au niveau des côtsés gauche et droit d'une feuille. Dans Retain Size(Format à conserver), le pilote effectue l'impression sans marges sans élargir l'image. Vous doivent prévoir 3 mm supplémentaires sur les côtsés droit et gauche. Les marges supérieure etinférieure respectent le format que vous avez prévu, mais des marges de 3 mm et de 14 mmapparaisent en haut et en bas respectivement.

Vérification de l'etat de l'imprimante

Pour Windows

La Progress Meter (Barre de progression) apparait lorsque vous commencez l'impression. Elle indique l'avancement du travail en cours et fournit des informations sur l'etat de l'imprimante, par exemple le niveau d'encre restante ou le numero des cartouches d'encre. Vous pouze également annuler une impression en cours à partir de la Progress Meter (Barre de progression).

Pour Mac OS X

Cliquez sur l'icone d'imprimante dans le Dock.
Lorsque vous cliquez sur l'icone de l'imprimante, la progression de la tâche d'impression en cours s'affiche ainsi que l'état de l'imprimante. Vous pouvez aussi annuler une tâche d'impression.

En cas de problème au cours de l'impression

Pour Windows

Si un problème survient durant l'impression, un message d'erreur s'affiche dans la fenêtre EPSON Status Monitor 3.

Cliquez sur How to (Comment faire) et EPSON Status Monitor 3 vous guidera dans la procédure à suivre pour résoudre le problème.

Pour Mac OS X

Si un problème survient pendant l'impression, un message d'erreur s'affiche. Cliquez sur How to (Comment faire) et EPSON Status Monitor vous guidera dans la procédure à suivre pour résoudre le problème.

En cas d'erreur lors de l'impression, un symbole est affiché sur l'icone d'imprimante dans le Dock. Vous pouvez vérifier le contenu de l'erreur en cliquant sur l'icone d'imprimante.

Annulation d'une impression

Il existe plusieurs méthodes pour interromplore l'impression. Elles varient en fonction du contexte.

Pendant l'envoi des données

Annulation à l'aide de l'ordinateur	Annulation à l'aide de l'imprimante	Fonctionnement
✓	-	Sélectionnez les données que vous souhaitez supprimer à l'aide de l'ordinateur.

Pendant l'envoi ou l'impression de données

✓	✓	□ Mème si vous annulez une impression à l'aide de l'ordinateur, vous ne pouvez pas annuler un travail d'impression qui a été envoyé à l'imprimante. Annulez l'impression à l'aide de l'imprimante. Sinon, les données stockées au niveau de l'imprimante continueant à être imprimées.
		□ Mème si vous annulez une impression à l'aide de l'imprimante, vous ne pouvez pas annuler un travail d'impression stocké sur l'ordinateur. Annulez l'impression à l'aide de l'ordinateur. Sinon, les données qui s'y trouvent seront renvoyées et l'impression recommencerà.
		□ Lorsque vous annulez une tâche d'impression à partir de l'imprimante, les autres tâches en attente sont aussi annulées.

Pendant l'impression

-

✓

Toutes les tâches d'impression sont supprimées.

: Disponible

• :Indisponible

Annulation d'une impression depuis l'ordinateur (Windows)

Lorsque la barre de progression s'affiche

Cliquez sur Stop dans la boîte de dialogue Barre de progression EPSON.

Lorsque la barre de progression ne s'affiche pas

1 Double-cliquez sur l'icone de l'imprimante dans la barre des tâches.
Pour supprimer un travail en particulier, selectionnez-le et cliquez sur Cancel (Annuler) dans le menu Document.

Pour supprimer tous les travaux, Sélectionnez-le et cliquez sur Cancel all documents (Annuler tous les documents) dans le menu Printer (Imprimante).

Si la tâche a été envoyée à l'imprimante, les données d'impression ne s'affichent plus dans la fenêtre ci-dessus. Dans ce cas, annulez le travail d'impression depuis l'imprimante.

Annulation d'une impression depuis l'ordinateur (Mac OS X)

Cliquez sur l'icone d'imprimante dans le Dock.

Cliquez sur le travail à supprimer, puis sur Delete (Effacer).

Si la tâche a été envoyée à l'imprimante, les données d'impression ne s'affichent plus dans la fenêtre ci-dessus. Dans ce cas, annulez le travail d'impression depuis l'imprimante.

Annulation d'une impression depuis l'imprimante

Appuyez sur la touche II·Pour selectionner ANNULER LE TRAVAIL, puis appuyez sur la touche OK.

Mème pendant une impression, l'impression est annulée. ÀpRES avoir annulé une tâche d'impression, l'imprimante met un certain temps à revenir à l'état READY (PRÉT).

Remarque:

Vous ne pouvez pas annuler un travail en spoule dans l'ordinateur. Pour annuler un travail en spoule dans l'ordinateur, reportez-vous à la section « Annulation d'une impression depuis l'ordinateur (Windows)», page 65 ou « Annulation d'une impression depuis l'ordinateur (Mac OS X)», page 65.

Changement de l'encre noir

Cette imprimante est équipée de cartouches Photo Black (Noir Photo) et Matte Black (Noir Mat).

L'encre Photo Black (Noir Photo) est utilisable pour la plupart des papiers photo et garantit des résultats de qualite professionnelle. L'encre Matte Black (Noir Mat) augmente la densite optique en cas d'impression sur des papiers mats et de type beaux-arts.

Pour déterminer si l'encre noire adaptée au type de support, reportez-vous à la section suivante.

Voir « Informations relatives au papier », page 177

Pour changer l'encre noire, appuyez sur le bouton sur le panneau de contrôle de l'imprimante.

Vous n'avez besoin que de deux minutes pour passer de l'encre Photo Black (Noir photo) à l'encre Matte Black (Noir mat). Cette opération entraîne la consommation d'environ 1,2 ml d'encre environ. Vous n'avez besoin que de trois minutes pour passer de l'encre Matte Black (Noir Mat) à l'encre Photo Black (Noir Photo). Cette opération entraîne la consommation d'environ 3,4 ml d'encre environ. Il est donc conseilé de planifier vos impressions afin d'eviter toute consommation inutilde l'encre.

Suivez la procédure ci-après pour sélectionner l'encre noire lorsque le type de support accepté l'encre Photo Black (Noir Photo) et Matte Black (Noir Mat).

Définissez REMPLACER ENCRE NOIRE sur AUTO dans le menu.

SiREMPLACER ENCRE NOIRE est.Regle sur AUTO,
vous pouvez automatiquement changer l'encre
noire dans le pilote d'impression.

Le paramètre usine par défaut est MANUEL. Voir « CONFIGURATION IMPR.», page 22

2 Ouvrez le menu Main (Principal) (Windows) ou la boîte de dialogue Print Settings (Configuration Imprimante) (Mac OS X).
3 Avec avoir selectionné le type de papier dans Media Type (Support), selectionnez l'encre noire à utiliser.

Lorsque le papier sélectionné dans Media Type (Type de support) est uniquement concu pour un certain type d'encre noire, vous ne pouvez pas changer le type d'encre noire. Sélectionné le type d'encre noire qui prend en charge le papier à l'avance à partir du panneau de contrôle de l'imprimante.

Windows

Mac OS X

4

Vérifiez les autres paramètres et lancez l'impression.

Options et consommables

Les consommables suivants sont disponibles pour votre imprimante (à compter d'après 2010).

Nom		Code produit						Explication
Supports spéciaux Epson	Pour plus d'informations sur les supports, reportez-vous à la section suivante. « Informations relatives au papier», page 177 Pour obtenir les dernières informations sur les supports, consultez le site Web Epson.
Cartouches d'encre	(Couleur)	Epson Stylus Pro 7890/9890			Epson Stylus Pro 7908/9908			Le pilote d'impression livré avec cette imprimante est optimisé en termes de couleurs par rapport aux cartouches d'encre d'origine Epson. Si vous n'utilissez pas des cartouches d'origine, l'impression risque d'être pale et le niveau bas de l'encre risque de ne pas étre déetecté normalement.
		150 ml	350 ml	700 ml	150 ml	350 ml	700 ml
	Cyan	T6422	T5962	T6362	T6822	T5972	T6372
	Yellow (Jaune)	T6424	T5964	T6364	T6824	T5974	T6374
	Light Cyan (Cyan Clair)	T6425	T5965	T6365	T6825	T5975	T6375
	Matte Black (Noir Mat)	T6428	T5968	T6368	T6828	T5978	T6378
	Photo Black (Noir Photo)	T6421	T5961	T6361	T6821	T5971	T6371	Remarque: Le numéro de produit varie selon le pays. Pour replacer la cartouche d'encre, reportez-vous à la section suivante. « Remplacement des cartouches d'encre», page 76
	Vivid Magenta (Vivid Magenta)	T6423	T5963	T6363	T6823	T5973	T6373
	Light Black (Gris)	T6427	T5967	T6367	T6827	T5977	T6377
	Light Light Black (Gris Clair)	T6429	T5969	T6369	T6829	T5979	T6379
	Vivid Light Magenta (Vivid Magenta Clair)	T6426	T5966	T6366	T6826	T5976	T6376
Réserveur de maintenance		C12C890191						Pour replacer le réservoir de maintenance, reportez-vous à la section suivante. « Remplacement du réservoir de maintenance», page 77
Lame de rechange pour le cutter automatique		C12C815331						Pour replacer le cutter, reportez-vous à la section suivante. « Remplacement du cutter», page 79
Bande de scellement du papier rouleau		C12C890121
Nom		Code produit						Explication
Enrouleur automatique(pour Epson Stylus Pro 9890/9908)		C12C815321						L'enrouleur automatique est uniquement compatible avec le modele Epson StylusPro 9890/9908. Il ne peut être utilisé avec le modele Epson StylusPro 7890/7908. Consultez la Section traitant de l'installation de l'enrouleur automatique pour en savoir plus sur l'installation.Si vous utilisez l'enrouleur automatique, reportez-vous à la section suivante.« Utilisation de l'enrouleur automatique (pour l'Epson StylusPro 9890/9908) », page 48
Fixation de 44" pour SpectroProofer(pour Epson Stylus Pro 9890/9908)		C12C890521						Consultez la Sectiontraitant de l'installation du kit de fixation de 24"/44" pour SpectroProofer pour en savoir plus.
Fixation de 24" pour SpectroProofer(pour Epson Stylus Pro 7890/7908)	C12C890531
Adaptateur de rouleau		C12C811241						Pour plus d'informations,reportez-vous à la section suivante.« Utilisation du papier rouleau», page 33

Remarque :

□ Nous vous conseillons de connecter l'imprimante au premier hub directement raccordé à l'ordinateur en présence d'une liaison USB et d'un concentrateur. De plus, certains hubs peuvent entraîner une instability de fonctionnement. Dans ce cas, connectez l'imprimante directement au port USB de l'ordinateur.
En presence d'une connexion Ethernet, utilisez un cable LAN. Si vous utilisez un cable 100BASE-TX STP (paire torsadée blindée), il doit s'agir d'un cable de catégorie 5 ou supérieure.

Maintenance

Maintenance quotidienne

Installation physique de l'imprimante

Respectez les conditions suivantes lors de l'installation physique de l'imprimante :

Choisissez une zone plane et stable à même de supporter le poids de l'imprimante (environ 135kg ) pour l'Epson Stylus Pro 9890/9908 et 101 kg pour l'Epson Stylus Pro 7890/7908).
Utilisez une prise de courant adaptée à la puissance requise par l'imprimante.
Conservez l'espace nécessaire pour une utilisation, une maintenance et une ventilation correctes.
Reportez-vous à la section traitant duchioix de l'emplacement de l'imprimante dans le Guide d'installation
Utilisez l'imprimante dans les conditions d'environnement suivantes: température de 10 à 35 °C et humidité de 20 à 80 %.

Meme dans les conditions indiquées, il est possible que l'impression ne soit pas optimale lorsque les conditions d'environnement ne convennent pas au papier utilisé. Utilisez l'imprimante dans des conditions qui convennent au papier. Pour plus d'informations, reportez-vous aux consignes de manipulation du papier. Pour conserver le niveau d'humidité nécessaire, éloignez l'imprimante de la lumière directe du soleil ou de toute source de chaleur.

Remarques concernant la non-utilisation de l'imprimante

En raison de leur très petite taille, les buses peuvent se boucher facilement si de la poussière se dépose sur la tete d'impression. Pour éviter ce problème, fermez le capot du papier rouleau ou le capot avant lorsque vous n'utilise pas l'imprimante. Lorsque vous prévoyez de ne pas utiliser le matériel pendant une longue période, posez un chiffon antistatique sur l'imprimante afin d'eviter que de la poussière ne s'y dépose.

Consignes d'utilisation du papier

Remarques concernant la manipulation du papier

Pour plus d'informations, reportez-vous aux instructions ci-dessous et aux consignes de manipulation du papier.

Utilisez les supports spéciaux Epson dans les conditions d'environnement suivantes: température de 15 à 25^ et humidité de 40 à 60% .
Ne courbez pas le papier ou n'eraflez pas sa surface.
Évitez de toucher la face imprimable du support, les traces de doigts risquent d'alterer la qualité d'impression.

• Réglez le papier rouleau en le tenant par les bords. Dans la mesure du possible, utilisez des gants pour manipuler le support.
  Le papier peut se courber si la température et l'humidité changentrapidement. Veillez àne pas courber ou tacher le papier, et aplatissez-le avant de l'insteller dans l'imprimante.
• Gardez l'emballage du papier afin de pouvoir l'utiliser pour ranger le papier.

Remarques concernant l'après-impression

Respectez les consignes ci-après.

Ne touchez pas la surface imprimée car l'encre pourrait s'étaler et creer des Bavures.
Ne frottez pas ou n'eraflez pas la surface imprimée car l'encre pourrait s'en aller.
Veillez à ne pas courber ou empiler les feuilles de papier et attendez le séchage complet. La couleur peut s'alterer aux endroits du contact d'emplement. Si vous laissez les feuilles de papier en contact les unes avec les autres, des éraflures peuventfigurer définitivement sur le papier, même après séchage complet.
Si vous place les impressions dans un album avant séchage complet, un effet de flou peut se produit. Àpres impression, attendez le séchage complet.
N'utilise pas de séchoir pour secher les impressions.
Evitez la lumière directe du soleil.
- Reportez-vous aux consignes relatives au papier pour savoir comment prévenir l'alteration de la couleur. Un stockage ajustat permet de préserver les couleurs.

Remarque :

Généralement, les impressions et les photos s'alterent avec le temps (les couleurs changent) en raison des effets de la lumière et de divers composants contenus dans l'air. Cette ALTERATION concerne également les supports spéciaux Epson. Cependant, en adoptant une méthode de stockage appropriée, le degré d'alteration peut être réduit au minimum.

Pour plus d'informations sur la manipulation du papier après impression, reportez-vous aux consignes relatives aux supports spéciaux Epson.
L'aspect des couleurs des photos, posters et autres impressions diffère selon les conditions d'éclairage (sources de lumière*). L'aspect des couleurs des impressions créées à partir de cette imprimante peut également être différent selon les sources de lumière.

• Les sources de lumière incluent la luzière du soleil, la luzière fluorescente, la luzière incandescente et d'autres types de luzière.

Remarques concernant le stockage du papier

Pour plus d'informations, reportez-vous aux instructions ci-dessous et aux consignes de manipulation du papier.

Évitez de stocker le papier dans des lieux exposés à la lumière directe du soleil, à la chaleur excessive ou à l'humidité.
- Conservez le papier dans son emballage et sur une surface horizontale.
Retirez le papier rouleau de l'imprimante lorsqu'il n'est pas utilisé. Enroulez-le correctement et stockez-le dans son emballage d'origine. Si vous laissez le papier rouleau dans l'imprimante, sa qualité va s'alterer.
N'humidifiez pas le papier.
Stockez les impressions dans un lieu nombre afin d'eviter la lumière directe du soleil, la chaleur excessive et l'humidité. Vous conservez ainsi la qualité des couleurs.

Remplacement des cartouches d'encre

Remarque :

Lorsque vous remplacez les cartouches d'encre alors que l'imprimante est hors tension, le niveau d'encre restant ne peut pas etre detecte correctement. Par consequencet, la cartouche peut devenir inutilisable avant que levoyant Contrôle d'encre ne se soit allumé, et l'impression ne peut pas s'effectuer correctement. Pour replacer une cartouche d'encre, procedez comme suit.

L'encre a besoin d'être remplacée/ Le niveau d'encre est faible

Lorsque le niveau d'encre est faible, le voyant Contrôle d'encre clignote. Si EPSON Status Monitor est installé, un message s'affiche pour indiquer que le niveau d'encre est faible. Vous doivent alors replacer la cartouche d'encre aussiôt que possible. Meme si une seule cartouche est vide, l'imprimante ne peut pas continuer à imprimer. Si la quantité d'encre de la cartouche est épuisée au cours de l'impression, replacez la cartouche afin de poursuivre l'impression.

Windows

Cliquez sur How to (Comment faire) pour voir les instructions de remplacement des cartouches.

Mac OS X

Confirmation du niveau d'encre restant

Utilisation du panneau de contrôle de l'imprimante

Le niveau d'encre restant dans la cartouche est toujours affché sur l'écran LCD.

Voir « Affichage », page 15

Vous pouvez contrôler précisé la quantité d'encre restante à partir du menu ETAT DE L'IMPRIMANTE. Vous doivent vérifier la quantité d'encre restante avant d'imprimer une grande quantité de données.

Lorsqu'un niveau d'encre est faible, préparez une nouvelle cartouche.

Voir « Utilisation du mode Menu », page 17
Voir « ETAT DE L'IMPRIMANTE », page 26

Utilisation du pilote d'impression

Vous pouvez vérifier la quantité d'encre restante à partir de l'ordinateur en utilisant EPSON Status Monitor.

Pour Windows

Ouvrez la fenêtre du pilote d'impression et sélectionné l'onglet Utility (Utilitaire), puis cliquez sur EPSON Status Monitor 3.

Remarque :

Selectionnez la case Shortcut Icon (Icone du raccourci) dans la boîte de dialogue Monitoring
Preférences (Préférences du contrôle) pour afficher une icone de raccourci dans la barre des tâches de Windows. Cliquez avec le bouton droit sur l'icone de raccourci et sélectionnez le nom de l'imprimante pour afficher la boîte de dialogue EPSON Status Monitor 3. Voir « Récapitalatif de l'onglet Utilitaire», page 127

Pour Mac OS X

Ouvrez la boîte de dialogue EPSON Printer Utility 4, puis cliquez sur EPSON StatusMonitor.

À propos des cartouches d'encre

Utilisez les cartouches d'encre adaptées à l'imprimante.

Voir « Options et consommables », page 68

Remarque :

L'imprimante dispose d'un système de protection qui permet d'eviter que les cartouches ne soient insérées de manière incorrecte. Si vous ne pouvez pas introduire facilement la cartouché, il se peut que la cartouché ne soit pas du type correct. Vérifiez l'emballage et le code produit.

Remarques concernant la manipulation des cartouches d'encre

Lorsque l'écran LCD affiche NIVEAU ENCRE FAIBLE, remplacez la cartouche aussi que possible afin d'eviter que la cartouche ne se vide au cours de l'impression.
Pour de plusieurs résultats, utilisez les cartouches dans un début de six mois à compter de leur installation.
Lorsque vous déplacez une cartouche d'encre d'un endroit froid à un endroit chaud, de la condensation peut se creator. Placez les cartouches à température ambiente pendant au moins quatre heures avant de les utiliser.
N'utilisez pas une cartouche au-delà de la date indiquée sur l'emballage. Si vous utilisez une cartouche au-delà de sa date de péremption, la qualité d'impression peut s'alterer.
Conservez les cartouches d'encre dans les mêmes conditions que l'imprimante.
Ne touchez pas l'orifice de sortie de l'encre ni la zone qui l'entoure. L'encre peut fuir.
Ne touche pas la puce verte sur la face latérale de la cartouche, au risque de perturber le fonctionnement et l'impression.
La puce verte contient les informations spécifiques à la cartouche et les informations concernant le niveau d'encre. Vous pouvez donc utiliser la cartouche après l'avoir enlevée de l'imprimante.

Ne démontez pas et ne modifiez pas la cartouche d'encre, faute de quoi vous risquiez de ne pas etre en mesure d'imprimer normalement.
Ne faites pas tomber et ne cognez pas les cartouches contre des objets durs car l'encre pourrait fouir.
Bien que rien ne puisse etre imprimé,l'imprimante utilise l'encre de toutes les cartouches pendant le nettoyage des têtes et autres opérations de maintenance afin de garder les têtes d'impression en bon etat.
- Bien que les cartouches d'encre puissant containir des matériaux recyclés, ceci n'attecte en rien le fonctionnement et les performances de l'imprimante.

Remarques concernant le remplacement des cartouches d'encre

Afin d'obtenir de plusieurs résultats, secouez bien la cartouche horizontally (pendant environ cinq secondes) avant de l'installer.
Ne laisses pas l'imprimante sans cartouche. L'encre à l'intérieur de l'imprimante peut secher. L'impression serait dans un tel cas impossible.
- Installez une cartouche d'encre dans chaque logement. L'impression est impossible lorsqu' tous les logements ne sont pas occupés.
Vérifiez que l'imprimante est sous tension lorsque vous remplacez une cartouche. Si l'imprimante est hors tension, la quantité d'encre restante n'est pas détectée correctement, et l'impression ne s'effectue pas normalement.
Procede soigneusement car de l'encre se trouve autour de l'orifice de sortie de la cartouche usagée.
Pour garantir la qualité supérieure du tirage et protéger la tête d'impression, il reste une quantité variable d'encre dans la cartouche lorsque le moment est venu de la replacer.

Remarques concernant le stockage des cartouches d'encre

Stockez les cartouches dans les mêmes conditions d'environnement que l'imprimante : température de 10 à 35^ et humidité de 20 à 80% .
Les cartouches enlevées de l'imprimante avant la détction du faible niveau d'encre peuvent être réinstallées dans l'imprimante et réutilisées si la date de péremption indiquée sur l'emballage n'est pas dépassée.
Protégez l'orifice de sortie de l'encre des dépôts de saleté et stockez les cartouches dans des conditions déequates. Il n'est pas nécessaire de placer les cartouches dans leur emballage. L'orifice de sortie de l'encre est équipé d'une valve. Il n'est donc pas nécessaire d'y placer un couvercle. Cependant, voirlez à ne pas endommager l'orifice.

Remplacement des cartouches d'encre

1 Vérifiez que l'imprimante est sous tension.
2 Appuyez sur la touche 日 _ 一 ^ 一

Remarque :

Le bouton n'est pas disponible lors de l'impression ou du nettoyage.

3 Sélectionnez le capot où la cartouche est installée et appuyez ensuite sur OK.

Un des couvercles des cartouches est ouvert.

4 Ouvrez entièrement le capot du compartment à encre.

Remarque :

N'ouvre pas le capot tant qu'il n'a pas eté déverrouillé.

5 Appuyez sur la cartouche vide afin qu'elle soit légèrement désenclenchée.

6 Retirez soigneusement la cartouche vide de son logement.

Attention :

Si vous avez de l'encre sur les mains,
lavez-les à l'eau et au savon. En cas de
contact avec les yeux, rincez-les
abondamment avec de l'eau.

7 Retirez la nouvelle cartouche de son emballage, puis secouez la cartouche d'encre au moins 15 fois horizontally suivant des mouvements d'environ 5 cm comme le montre l'illustration.

Important :

Ne touche pas la puce verte sur la face latérale de la cartouche, au risque de perturber le fonctionnement et l'impression.

Maintenez la cartouche d'encre de manière à ce que le repère en forme de flèche soit orienté vers le haut et pointe vers l'arrière de l'imprimante et introduisez la cartouche à fond dans l'emplacement jusqu'àu « clic »

Faites correspondre la couleur des cartouches avec les étiquettes de couleurs situées au dos du capot.

Remarque :

Vous doivent acceder les neuf cartouches d'encre. L'impression est impossible lorsque tous les logements ne sont pas occupés.

Fermez le capot.

Remplacement du réservoir de maintenance

Le réservoir de maintenance absorbe l'encre evacuée au cours du nettoyage de la tete d'impression. Deux réservoirs de maintenance (à gauche et à droite) sont disponibles pour l'Epson Stylus Pro 9890/9908 et un seul pour l'Epson Stylus Pro 7890/7908. Vous devez replacer le réservoir de maintenance lorsque l'écran vous l'indique.

Confirmation de la capacité restante du réservoir de maintenance

Utilisation du panneau de contrôle de l'imprimante

La capacité restante du réserve de maintenance est toujours affichée sur l'écran LCD.

Voir « Affichage », page 15

Vous pouvez contrôler la capacité restante à partir du menuétAT DE L'IMPROMANTE. Vous devez vérifier la capacité restante avant d'imprimer une grande quantité de données. Si le réserve de maintenance ne dispose pas d'un espace vide suffisant, préparez-en un nouveau.

Voir « Utilisation du mode Menu», page 17
Voir « ÉTAT DE L'IMPRIMANTE», page 26

Utilisation du pilote d'impression

Vous pouvez vérifier la capacité restante du réserve de maintenance à partir de l'ordinateur en utilisant EPSON Status Monitor. Les instructions sont les mêmes que pour la confirmation du niveau d'encre restant.

Voir « Utilisation du pilote d'impression », page 73

Remplacement du réservoir de maintenance

Utilisez un réserve de maintenance adapté à l'imprimante.

Voir « Options et consommables », page 68

Important :

Ne remplacez pas le réservoir de maintenance au cours de l'impression.

1 Mettez l'imprimante hors tension.
2 Sortez un nouveau réservoir de maintenance de son emballage.
3 Posez la main sur la poignee du réservoir de maintenance, puis tirez doucement le réservoir.

4 Placez le réservoir de maintenance usage dans le sac plastique fourni et recyclez-le selon la procEDURE adequate.

5 Insérez le nouveau réservoir de maintenance et appuyez à fond.

Important :

Ne touche pas la puce verte sur la facelatérale du réservoir de maintenance, au risque de perturber le fonctionnement.

6

Pour l'Epson Stylus Pro 9890/9908, repétez les étapes 3 à 5 pour remplaner l'autre réservoir de maintenance.

Remplacement du cutter

Lorsque le cutter ne coupe pas correctement, sa lame est probablement émoussée et doit être remplaced. Consultez le chapitre suivant pour obtenir le code du cutter compatible avec cette imprimante.

Voir « Options et consommables », page 68

Important :

Veillez à ne pas endommager la lame du cutter.
Ne faites pas tomber et ne cognez pas la lame contre des objets durs car elle pourrait s'ébrécher.

Vérifiez que l'imprimante est sous tension.

Si du papier est chargé dans l'imprimante, retirez-le.

Appuyez sur la touche pour acceder au mode Menu.

Appuyez sur la touche / pour selectionner MAINTENANCE, puis appuyez sur la touche .

Appuyez sur la touche / pour selectionner REMPLACEMENT COUPEUSE, puis appuyez sur la touche .

5 Appuyez sur la touche OK.

Le support du cutter s'arrête en position de remplacement.

Si le support du SpectroProofer est monté sur l'imprimante, retirez-le et mettez l'imprimante hors tension.

Consultez la section traitant de l'installation du kit de fixation de 24^ / 44^ pour SpectroProofer pour en savoir plus.

Pour retirer le cutter, abaissez-le à l'aide du bouton.

8 Dévissez le cutter à l'aide d'un tournevis.

9 Retirez avec précaution l'ancien cutter de l'imprimante.

Attention :

Veillez à ne pas vous blesser avec la lame du cutter. Tenez les enfants éloignés de la lame.

Remarque :

Placez le cutter usage dans un sac ou dans un autre type d'emballage et recyclez-le selon les réglementations locales.

10 Sortez le nouveau cutter de son emballage et inserez-le dans l'imprimante (voir schema).

Installez le cutter dans le support en l'alignant correctement.

11 Vissez le cutter en place à l'aide d'un tournevis cruciforme.

Remarque :

Vissez à fond sinon la coupe risque d'être mal alignée.

12 Alignez le bas du capot et le support du cutter. Enforcez ensuite le capot jusqu'à ce que vous entendiez un déclic.

13 Installee le kit de fixation du SpectroProofer s'il etait en place et mettez l'imprimante sous tension.

Le support du cutter se déplace vers sa position d'origine. Si le kit de fixation du SpectroProofer est installé, l'opération suivante (étapes 14 et 15) n'est pas nécessaire.

14 Appuyez sur la touche OK.

15 Veillez à ce que le capot soit bien en place et appuyez sur le bouton OK.

Réglage de la tête d'impression

Si des lignes blanches apparaisent sur les impressions ou si vous remarquez une dégradation de la qualité d'impression, il peut être nécessaire de régler la tête d'impression. Vous pouvez procéder aux tâches de maintenance ci-après pour ajuster la tête d'impression et garantir une qualité d'impression optimale.

Fonction de nettoyage manuel

Vos pouvez effectuer un nettoyage manuel selon la qualité d'impression.

Fonctions	Pilote d'impression	Imprimante	Explication
Vérification des buses	✓	✓	Vérifie que les buses de la tête d'impression ne sont pas bouchées en imprintant un motif de contrôle des buses.
Nettoyage des têtes	✓	✓	Nettoie la tête d'impression afin d'améliorer la qualité d'impression. Vous pouvez seLECTIONner la tête d'impression à nettoyer.
Nettoyage auto	—	✓	Nettoie la tête d'impression plus efficacement qu'un nettoyage standard. Le nettoyage en profondeur consomme plus d'encre qu'un nettoyage normal. Lorsque vous effectuez un nettoyage en profondeur, voirlez à ce qu'il y ait suffisamment d'encre dans la cartouche. Sinon, préparez une nouvelle cartouche d'encre.

Fonction de nettoyage automatique (maintenance automatique)

Fonction	Explication
AUTO NOZZLE CHECK (CONTRÔLLE AUTOMATIQUE BUSES)	L'imprimante vérifie les buses. En cas de points manquants, un nettoyage est exécuté automatiquement.
Obturation	Place un capuchon sur la tête d'impression afin de l'empêcher de secher.

Fonction d'alignement de la tete d'impression

Fonctions	Pilote d'impression	Imprimante	Explication
Alignement des+têtes	✓	✓	Aligne la tête d'impression lorsque des lignes décalées apparaissent sur les impressions.

Vérification des buses

Cette fonction vérifie si les buses ^2 de la tête d'impression ^1 ne sont pas bouchées en imprintant un motif de contrôle des buses. Effectuez un nettoyage de la tête si le motif de contrôle des buses est pâle ou s'il manque des points.

La fonction contrôle Automatique Buses permet à l'imprimante de contrôler les buses sans imprimer de motifs et, s'il manque des points, de lancer automatiquement un nettoyage des buses.

1 Tête d'impression : piece qui imprime en injectant de l'encre sur le papier.
^2 Buse : minuscule orifice par lequel l'encre est injectée. Les buses ne peuvent etre vues de I'extérieur.

La vérification des buses peut être effectue à partir des composants suivants :

Pilote d'impression
Panneau de contrôle de l'imprimante

Remarque:

Il est impossible d'effectuer une vérification des buses lorsque levoyant Contrôle d'encre est allumé.

Vérification des buses de la fête d'impression à partir du pilote d'impression

Cette section explique comment vérifier les buses de la tete d'impression à partir du pilote d'impression Windows.

Utilisez Epson Printer Utility 4 pour Mac OS X.

Voir « Démarrage d'Epson Printer Utility 4», page 130

1 Assurez-vous que du papier rouleau au format A4/Letter ou plus grand est charge dans l'imprimante
Selectionnez la source de papier adaptée au format de papier.
Voir « Manipulation du papier », page 32
2 Ouvrez le menu Utility (Utilitaire) du pilote d'impression.
3 Cliquez sur Nozzle Check (Vérification des buses).

4 Cliquez sur Print (Imprimer).

Le motif de contrôle des buses s'imprime.

Vérifiez s'il y a des points manquants sur le motif de contrôle des buses.

S'il n'y a pas de points manquants, cliquez sur Finish (Terminer).

Si des points sont manquants, cliquez sur Clean (Nettoyer).

Après avoir imprimé un motif de contrôle des buses, vérifie que celui-ci est bien terminé avant de lancer une impression ou de nettoyer la tête d'impression.

Vérification des buses de la tête d'impression à partir du panneau de contrôle de l'imprimante

1 Assurez-vous que du papier rouleau au format A4/Letter ou plus grand est charge dans l'imprimante

Selectionnez la source de papier adaptée au format de papier.

Voir Manipulation du papier , page 32

2 Appuyez sur la touche pour acceder au mode Menu.

3 Appuyez sur la touche / pour afficher IMPRESSION D'ESSAI, puis appuyez sur la touche .

4 Appuyez sur la touche / pour afficher UERIF BUSES, puis appuyez sur la touche .

5 Appuyez sur la touche OK pour lancer l'impression d'un motif de contrôle des buses.

6 Vérifiez le motif de contrôle des buses.

Correct

Pas de points manquants. Les buses ne sont pas bouchées.

Incorrect

Points manquants. Les buses sont bouchées. Effectuez un nettoyage de la tête d'impression.

Voir « Nettoyage des têtes », page 85

Nettoyage des fêtes

Si les données imprimées sont pâles ou qu'il manque des points, il est possible que vous puissiez résoudre ces problèmes en procédant à un nettoyage de la tête d'impression à l'aide de l'utilitaire Nettoyage des têtes, qui garantit que les buses éjectent correctement l'encre.

Le nettoyage de la tête d'impression peut être effectué à partir des composants suivants :

Pilotedimpression
Panneau de contrôle de l'imprimante

Remarque :

Le processus de nettoyage consomme de l'encre de toutes les cartouches en même temps. Meme si vous utilisez des enres noires uniquement, le nettoyage de la tete d'impression consomme également les enres de couleur.
Il n'est pas nécessaire d'effectuer un nettoyage de la tete, sauf si l'impression devient floue ou si les couleurs sont incorrectes.
□ ÀpRES le nettoyage de la tete d'impression, imprimez un motif de contrôle des buses et vérifie si ce dernier s'imprime correctement.
Vous ne pouvez pas nettoyer la tete d'impression lorsque levoyant Contrôle d'encre clignote ou est allumé. Remplacez d'abord la cartouche d'encre par une cartouche neue. Si la quantité d'encre restante est suffisante pour le nettoyage de la tete d'impression, vous pouvez effectuer le nettoyage à partir du panneau de contrôle de l'imprimante. Voir « Replacement des cartouches d'encre », page 72
Si vous procédez à un nettoyage des têtes récurrent sur une courte période, le réservoir de maintenance risque de se replir plus rapidement en raison d'une moindre evaporation du réservoir.

Nettoyage de la tete d'impression à partir du pilote d'impression

Cette section explique comment nettoyer la tete d'impression à partir du pilote d'impression Windows. Utilisez Epson Printer Utility 4 pour Mac OS X.

Voir « Demarrage d'Epson Printer Utility 4 », page 130

1 Ouvrez le menu Utility (Utilitaire) du pilote d'impression.
2 Cliquez sur Head Cleaning (Nettoyage des têtes).

3 Cliquez sur Start (Demarrer).

Le nettoyage démarre et dure de 2 à 13 minutes environ.

4 Cliquez sur Print Nozzle Check Pattern (Impression du motif de test des buses) dans la boîte de dialogue Head Cleaning (Nettoyage des têtes).

Vérifiez le motif de contrôle des buses.

Voir « Vérification des buses», page 83

Nettoyage de la tête d'impression à partir du panneau de contrôle de l'imprimante

1 Maintenez la touche

2 Appuyez sur la touche / pour afficher MAINTENANCE, puis appuyez sur la touche .

3 Appuyez sur la touche / pour afficher NETTOYAGE, puis appuyez sur la touche .

4 Appuyez sur la touche / pour selectionner NETTOYAGE NORMAL, puis appuyez sur la touche .

Remarque:

Lorsque you selectionnez NETTOYAGE PAIR COULEUR dans le menu MAINTENANCE, vous pouvez effectuer un nettoyage uniquement pour les buses spécifiées.

Voir « MAINTENANCE », page 25

5 Appuyez sur la touche OK.

Levoyant d'alimentation commence à clignoter et le nettoyage de la tete démarre (cette opération prend de 2 à 13 minutes). Le nettoyage se termine lorsque le tímoin alimentation est allumé.

6 Imprimez un motif de contrôle des buses et vérifie le résultat.

Voir « Vérification des buses», page 83

Remarque :

Si les buses sont toujours bouchées en dépit de plusieurs nettoyages de la tête d'impression, effectuez un nettoyage auto. Voir « Nettoyage auto », page 87
Le nettoyage en profondeur consomme plus d'encre qu'un nettoyage normal.
Si les buses sont toujours bouchées en début du nettoyage auto, mettez l'imprimante hors tension et attendez jusqu'àu lendemain, voire davantage, que l'encre se dissolve. Si les buses sont toujours bouchées, contactez votre revendeur Epson.
Si ERREUR DE NETTOYAGE s'affiche sur l'écran LCD, reportez-vous à la section suivante pour résoudre le problème. Voir « Messages d'erreur sur l'écran LCD», page 97

Nettoyage auto

Si les buses sont toujours bouchées en dépit de plusieurs nettoyages de la tête d'impression, effectuez un nettoyage puissant.

1 Appuyez sur la touche pour acceder au mode Menu.
2 Appuyez sur la touche / pour afficher MAINTENANCE, puis appuyez sur la touche .
3 Appuyez sur la touche / pour selectionner NETTOYAGE, puis appuyez sur la touche .
4 Appuyez sur la touche / pour selectionner NETTOYAGE AUTO, puis appuyez sur la touche .
5 Appuyez sur la touche OK pour lancer le nettoyage auto.

La mention VEUILLEZ PATIENTER apparait sur l'ecran LCD. Le nettoyage auto dure environ 4 minutes.

6 Imprimez un motif de contrôle des buses pour vérifier s'il manque des points.

Voir « Vérification des buses », page 83

Fonction de maintenance automatique

L'imprimante est dotée d'une fonction d'obturation et d'auto-nettoyage pour la tête d'impression et garantir une qualité d'impression optimale.

Fonction CONTROLLE AUTOMATIQUE BUSES

L'imprimante vérifie les buses sans imprimer de besoin. En cas de points manquants, un nettoyage est executé automatiquement ( cette opération prend de 2 à 13 minutes).

La fonction CONTROLE AUTOMATIQUE BUSES s'active dans les cas suivants :

(1) Juste après le chargement de l'encre
(2) Àprou le nettoyage des têtes
(3) Au démarrage de l'impression

En outre, la tâche (3) est effectué en utilisant OUI : PÉRIODIQUE ou OUI : CHQ TRAVAIL, en fonction du délambda sélectionné sur le panneau de contrôle. Lorsqu'une obstruction est détectée, le nettoyage automatique est effectué le nombre de bois définiti sur le panneau de contrôle (le réglage par défaut est une fois, trois fois au maximum) jusqu'à ce que les buses encrassées soient nettoyées ; la tâche (2) n'est effectué qu'une seule fois quels que soit le numéro prédéfini.

Fonction d'obturation

La fonction d'obturation place automatiquement un capuchon sur la tete d'impression pour l'empêcher de secher. L'obturation a lieu dans les cas suivants:

Lorsque plusieurs secondes se sont écoulées après la fin de l'impression (lorsqu'il n'y a plus de données d'impression envoyées)
Lorsque l'impression est arrêtée

Pour vérifier que l'obturation de la tête d'impression se produit correctement, procédez comme suit :

Lorsque la tete d'impression n'est pas positionné à droite (non obturée), mettez l'imprimante sous tension, puis hors tension. Le fait demettre l'imprimante hors tension à l'aide de la touche permet d'obturer correctement la tete d'impression.
Lorsque vous mettez l'imprimante hors tension en cas de bourrage papier ou d'erreur et que la tete d'impression n'est pas obturée, remettez l'imprimante sous tension. La tete d'impression est obturée automatiquement après quelques instants. Vérifiez que le capuchon est bien place et mettez l'imprimante hors tension.
Ne déplacez jamais manuellement la tête d'impression.
Ne débranchez pas l'alimentation de l'imprimante lorsque cette dernière est sous tension, ou ne coupez pas l'alimentation au niveau du disjoncteur car l'obturation de la tete d'impression pourrait ne pas se faire correctement.

Alignement des têtes

Pour éviter une baisse de la qualité d'impression due à un désalignement de la tête d'impression, alignez la tête d'impression avant de commencer à imprimer des données.

Pour effectuer l'alignement de la tete d'impression, vous pouvez utiliser :

pilote d'impression
panneau de contrôle de l'imprimante

L'alignement de la tete d'impression s'effectue généralement à partir du pilote d'impression. Si vous n'avez pas d'ordinateur ou de logiciel, utilisez le panneau de contrôle de l'imprimante.

Remarque:

Alignez la tête d'impression en fonction de la largeur du papier chargé dans l'imprimante. Utilisez les supports spéciaux Epson (sauf le papier ordinaire) dont la largeur est identique à celle du papier que vous utilisez pour imprimer.

Alignement de la tete d'impression à partir du pilote d'impression

Assurez-vous que du papier rouleau spécial ou une feuille au format A4/Letter ou plus grand est charge(e) dans l'imprimante. Voir « Manipulation du papier», page 32
2 Ouvrez le menu Utility (Utilitaire) du pilote d'impression.
3 Cliquez sur Print Head Alignment (Alignement des têtes).

Suivez les instructions qui s'affichent à l'écran pour aligner les têtes d'impression.

Alignement de la tête d'impression à partir du panneau de contrôle

Sélectionnez AUTO pour corriger automatiquement tout défaut d'alignement de la tête et obtenir lesassageurs résultatsd'impression.

Si vous sélectionnez MANUEL, vous devez vérifier le motif et entra r la valeur nécessaire pour l'alignement.

Remarque :

N'utilisez pas de papier ordinaire pour l'alignement automatique.

Définition du type et de l'épaisseur du papier

Définissez le type de papier Epson ou indiquez le type et l'épaissur du papier charge dans l'imprimante s'il s'agit d'une marque.

1

Assurez-vous que du papier rouleau spécial ou une feuille au format A4/Letter ou plus grand est charge(e) dans l'imprimante.

Il est important de bien définir le papier installé dans l'imprimante.

Voir « Manipulation du papier », page 32

2

Appuyez sur la touche pour acceder au mode Menu.

3

Appuyez sur la touche / pour selectionner ALIGNEMENT DE LA TÉTE, puis appuyez sur la touche .

4

Appuyez sur la touche / pour sélectionner éPAISSEUR PAPIER, puis appuyez sur la touche .

5

Définissez le type de papier ou l'épaisseur de celui-ci selon le type utilisé.

Supports spéciaux Epson :

1. Appuyez sur la touche / pour selectionner SELECT TYPE PAPIER, puis appuyez sur la touche .
2. Appuyez sur la touche / pour selectionner le type de papier installé dans l'imprimante, puis appuyez sur la touche OK pour selectionner le papier.

Support non Epson :

1. Appuyez sur la touche / pour sélectionner SELECT éPAISSEUR, puis appuyez sur la touche .
2. Appuyez sur la touche / pour sélectionner une valeur d'épaisseur de papier entre 0,1 et 1,5mm , puis appuyez sur la touche OK.

Consultez le manuel fourni avec le papier pour en savoir plus sur l'épaisseur du papier.

6

Appuyez deux fois sur le bouton en presence de papier d'une autre marque, et trois fois pour le papier spécial Epson.

Pour aligner la tete d'impression, reportez-vous à une des sections suivantes.

« Alignment automatique de la tete d'impression», page 90
« Alignment manuel de la tete d'impression», page 91

Alignement automatique de la dette d'impression

1

Appuyez sur la touche / pour sélectionner ALIGNEMENT, puis appuyez sur la touche .

2

Sélectionnez AUTO, puis appuyez sur la touche

3

Appuyez sur la touche / pour sélectionner BI-D 2-COLOR, puis appuyez sur la touche OK pour imprimer le motif.

Le motif de réglage de sortie est lu par le capteur et la valeur d'ajustement optimale est enregistrée automatiquement dans l'imprimante.

Si vous n'etes pas satisfait du résultat de l'alignement, appuyez sur la touche < pour returner au niveau precedent, puis selectionnez BI-D ALL.

Si vous n'etes pas satisfait du résultat de l'alignement BI-D ALL, selectionnez l'options UNI-D.

Vous pouvez également proceder à l'alignement individuel de la tete d'impression en selectionnant BI-D #1, BI-D #2, BI-D #3 ou BI-D #4. Sélectionnez une taille de points d'encre de BI-D #1 à BI-D #4 selon le support utilisé ou le mode d'impression que vous souhaitez appliquer.

Alignement manuel de la fete d'impression

La distance entre la tête d'impression et le papier peut provoquer un désalignement en raison de l'humidité, de la température ou du mouvement bidirectionnel de la tête d'impression. Dans ce cas, Sélectionnez d'abord UNI-D, puis BI-D 2-COLOR. Pour obtenir un alignement très précis, Sélectionnez BI-D ALL.

Alignment	Explication
UNI-D	Utilisation de toutes les encles de couleur pour l'alignement unidirectionnel de la tête d'impression, sauf le bleu clair.
BI-D 2 COULEURS	Utilisation des encles couleur Light Cyan (Cyan clair) et Vivid Light Magenta (Magenta vif clair) pour l'alignement bidirectionnel de la tête d'impression.
Bi-D ALL	Utilisation de toutes les encles de couleur pour l'alignement bidirectionnel de la tête d'impression.

1 Appuyez sur la touche / pour selectionner ALIGNEMENT, puis appuyez sur la touche .
2 Appuyez sur la touche / pour selectionner MANUEL, puis appuyez sur la touche
3 Appuyez sur la touche / pour selectionner UNI-D, puis appuyez sur la touche OK pour imprimer le motif.

Remarque :

Lorsque vous imprimez le motif sur des feuilles simples, préparez plusieurs feuilles. Une fois la première page imprimée, insérez la page suivante.

4 Contrôlez le motif et sélectionnez le jeu qui présente les plus petits écarts.

5 Lorsque UNI-D #1C s'affiche sur l'écran LCD, appuyez sur la touche ▲/▼ pour sélectionner le numéro, puis appuyez sur la touche OK.
6 Définissez la valeur pour #1 C sur #4 VLM et appuyez sur le bouton OK.
7 Appuyez sur la touche / pour selectionner BI-D 2-COLOR. Appuyez ensuite sur la touche OK.
8 Contrôlez le motif et sélectionnez le jeu qui présente les plus petits écarts.
9 Lorsque BI-D 2-COLOR #1 LC s'affiche sur l'écran LCD, appuyez sur la touche ▲/▼ pour sélectionner le numéro, puis appuyez sur la touche OK.
10 Définissez la valeur pour #1 LC sur #4 VLM et appuyez sur le bouton OK.
Si vous n'etes pas satisfait du résultat de l'alignement, reportez-vous à la section suivant pour essayer BI-D ALL.
Après avoir reglé les motifs, appuyez sur la touche II· pour returner à l'état READY (PRÉT).

Alignment Bi-D ALL

1 Appuyez sur la touche / pour selectionner BI-D ALL, puis appuyez sur la touche OK pour imprimer un motif.

Remarque:

Lorsque vous imprimez le motif sur des feuilles simples, préparez plusieurs feuilles. Une fois la première page imprimée, insérez la page suivante.

2 Contrôlez le motif et seLECTIONnez le jeu qui presente les plus petits écarts.
3 Lorsque BI-D ALL #1C s'affiche sur l'écran LCD, appuyez sur la touche ▲/▼ pour selectionner le numéro, puis appuyez sur la touche OK.
4 Définissez la valeur pour #1 C sur #4 VLM et appuyez sur le bouton OK.

Nettoyage de l'imprimante

Pourmaintenirvotrecrimpante enparfaitétadefonctionnement,nettoyez-la soigneusementlorsqu'elleest sale.

Important :

Veillez à ne pas faire pénétrer d'eau ou de corps étranger à l'intérieur de l'imprimante. Si de l'humidité, de la saleté ou d'autres substances pénétrent dans l'imprimante, un court-circuit peut survenir (outre une qualité d'impression moindre).

Nettoyage de l'extérieur de l'imprimante

1

Retirez le papier de l'imprimante.

2

Assurez-vous que l'imprimante est hors tension et que l'ensemble des voyageants est eteint, puis debranchez le cordon d'alimentation de la prise murale.

3

Utilisez un chiffon doux et propre pour éliminer soignement la poussière ou la saleté.

Si la saleté ne part pas, nettoyez l'imprimante à l'aide d'un chiffon propre et deux imprégné de détergent doux. Essuyez ensuite l'extérieur de l'imprimante à l'aide d'un chiffon doux et sec.

Important :

N'utilisez pas d'alcool ni de dissolvant pour nettoyer l'imprimante. En effet, ces produits chimiques risquent d'endommager les composants et le boitier de l'imprimante.

Nettoyage de l'intérieur de l'imprimante

En présence de Bavures, suivez les étapes suivantes pour corriger le problème.

Nettoyage du rouleau

Si l'impression est tachée par l'encre du rouleau, procédez comme suit pour nettoyer le rouleau en entrainant du papier ordinaire.

Mettez l'imprimante sous tension et installez le papier.

Paramétrz la largeur du papier rouleau de 44 pouces pour Epson Stylus Pro 9890/9908 et 24 pouces pour Epson Stylus Pro 7890/7908.

Voir « Utilisation du papier rouleau », page 33

Appuyez sur la touche pour entrainer le papier.

Répétez l' étape 2 plusieurs fois jusqu'à ce que le papier ne soit plus taché.
Coupez le papier une fois le nettoyage terminé.
Voir « Coupe du papier rouleau», page 37

Nettoyage de l'intérieur

Assurez-vous que l'imprimante est hors tension et que l'ensemble des voyageants est eteint, puis debranchez le cordon d'alimentation de la prise murale.

Laissez l'imprimante reposer pendant une minute.

3 Ouvrez le capot avant et éliminez soigneusement toute trace de poussière ou de saleté dans l'imprimante à l'aide d'un chiffon doux et propre.

Essuyez la piece grise en suivant le sens des flèches. Si l'intérieur de l'imprimante est très sale, nettoyez cette partie à l'aide d'un chiffon doux et propre humidifié avec du détergent doux. Essuyez ensuite l'intérieur de l'imprimante à l'aide d'un chiffon doux et sec.

Important :

Ne touchez pas les parties magenta clair (absorption rouleau et encre) (voir l'illustration), au risque de tacher les impressions.
Ne touchez pas les canalisations d'encre situées à l'intérieur de l'imprimante.

Si le versus des impressions est taché, nettoyez soigneusement la partie grise.

Si de la poussière de papier s'est accumulée dans le plateau, utilisez un outil similaire à un cure-dent pour la retirer.

Stockage de l'imprimante

Lorsque you stockez l'imprimante, placez-la (cartouches installées) sur une surface horizontal.

Important :

L'imprimante doit'être à plat. Veillez à ne pas l'incliner, la mettre sur le côte ou la returner.

Si vous prévoyez de ne pas utiliser l'imprimante pendant une période prolongée

Si vous n'utilise pas votre imprimante pendant une longue période, il est possible que les buses de la tete d'impression se bouchent. Nous vous conseillons d'imprimer régulièrement pour éviter le bouchage des buses. Vous doiventmettre l'imprimante sous tension au moins une fois par mois pendant quelques minutes.
Ne laisses pas l'imprimante sans cartouches car l'encre sèche, ce qui dégrade l'impression. Meme si vous n'utilise pas l'imprimante, laisses toutes les cartouches en place dans les logements.
Ne laisses pas de papier dans l'imprimante pendant une période prolongée. Le rouleau de fixation pourrait laisser une marque sur la surface du papier.

Si vous n'avez pas utilisé votre imprimante depuis plus de six mois

Lorsque vous activez la fonction CONTROLE AUTOMATIQUE BUSES dans le panneau de configuration, l'imprimante vérifie si les buses sont bouchées. Elle procède à un nettoyage automatique si nécessaire.
Si vous n'avez pas utilisé votre imprimante depuis longtemps, imprimez un motif de contrôle des buses afin de déterminer si ces dernières sont ou non bouchées. Si le motif de contrôle des buses est incorrect, procédez au nettoyage de la tête d'impression avant d'imprimer.

Voir « Vérification des buses», page 83
Voir «Nettoyage des têtes», page 85
Voir «Nettoyage auto», page 87

Vous devez effectuer plusieurs nettoyages de la tete d'impression pour que le motif de contrôle des buses s'imprime correctement. Si les buses sont toujours bouchées après trois nettoyages de la tete d'impression, effectuez un nettoyage auto.

Voir «Nettoyage des têtes», page 85
Voir «Nettoyage auto», page 87

• Àprous avoir effectué trois nettoyages de la tête d'impression, mettez l'imprimante hors tension et attendez jusqu'àu lendemain, voire davantage, que l'encre se dissolve.
  Si les buses sont toujours bouchées, contactez votre revendeur Epson.

Protection de la tete d'impression

L'imprimante comporte une fonction d'obstruction qui place automatiquement un capuchon sur la tete d'impression afin de l'empêcher de sécher. Si la tete d'impression n'est pas obstruée, la qualité d'impression peut décroître. Lorsque vous n'utilisez pas l'imprimante, faites en sorte que la tete d'impression se trouve entière à droite afin qu'elle puisse être obstruée.

Voir « Fonction d'obturation», page 88

Transport de l'imprimante

Lorsque vous transportez l'imprimante, remballez-la dans le carton d'origine à l'aide des matérieliaux d'emballage fournis, afin de la protégger des chocs et des vibrations.

Important :

N'enlevez pas les cartouches car les buses de la tete d'impression pourraient secher ou de l'encre pourrait s'écouler.
Veillez à ne pas toucher les éléments de l'imprimante sauf en cas d'absolue nécessité car vous risquez d'endommager l'imprimante.

Réemballage de l'imprimante

1 Mettez l'imprimante hors tension et débranchez les câbles (câble d'alimentation, etc.).
2 Retirez le rouleau et l'adaptateur s'ils sont installés dans l'imprimante.
3 Retirez le hamac de réception s'il est installé.
4 Retirez l'enrouleur automatique ou le kit d'installation du SpectroProofer le cas échéant.
5 Ouvrez le capot frontal pour installer le matériel de protection et fixer la tête. Refermez ensuite le capot.

Consultez le Guide d'installation

Transport de l'imprimante

Lorsque you transportez l'imprimante, remballez-la dans le carton d'origine à l'aide des matérieliaux d'emballage fournis.

Important :

Gardez l'imprimante à plat lors de son déplacement ou de son transport. Veillez à ne pas l'incliner, laMETTE sur le cote ou la returner. L'encre pourrait fuir à l'intérieur de l'imprimante. Le bon fonctionnement de l'imprimante après son déplacement ou son transport ne peut etre garantiet.
Lorsque vous transportez l'imprimante, remballez-la dans le carton d'origine à l'aide des matériaux d'emballage fournis, afin de la protégger des chocs et des vibrations.
Lorsque vous devez déplacer ou transporter le produit et son support sur une surface non plane, soulevez l'imprimante et portez-la.
Lorsque vous déplacez ou transportez l'appareil et son support, vérifie que toutes les vis sont bien serrées au niveau du support.

Réinstallation de l'imprimante après son transport

La procédure à suivre pour installer l'imprimante après son transport est presque identique à celle suivie lors de la première installation. Pour installer de nouveau l'imprimante, reportez-vous au Guide d'installation.
1 Installez l'imprimante dans un emplacement adequat.
Reportez-vous à la section traitant du besoin de l'emplacement de l'imprimante dans le Guide d'installation
2 Branchez le cable d'alimentation sur la prise murale et mettez l'imprimante sous tension.
Reportez-vous à la section traitant de l'installation dans le Guide d'installation
3 Imprimez un motif de contrôle des buses pour vérifier s'il manque des points.
Voir « Vérification des buses», page 83
4 Effectuez l'alignement de la tete d'impression afin d'obtenir une qualite d'impression optimale.
Voir « Alignment des têtes », page 89

Résolution des problèmes

Messages d'erreur sur l'écran LCD

Messages d'erreur

Les messages affichés sont des messages d'etat ou des messages d'erreur. La plupart des problèmes courants de l'imprimante peuvent être identifiés à l'aide des voyants et des messages qui apparaissent sur l'écran LCD. Pour résoudre les problèmes, reportez-vous aux messages suivants.

Messages d'erreur relatifs au papier

Messages d'erreur	Description	Suite à donner
FIN DE PAPIER CHARGEZ PAPIER	Aucun papier n'est chargé dans l'imprimante.	Chargez le papier correctement. Voir « Utilisation du papier rouleau », page 33 Voir « Utilisation de feuilles simples », page 40
	Vous avez appuyé sur le bouton % , alors qu'il n'y avait pas de papier dans l'imprimante.	Appuyez sur la touche % , pour relâcher le système de mainien du papier. Placez ensuite le papier correctement.
	Le rouleau de papier arrive à la fin alors que l'impression est en cours.	Appuyez sur la touche % , pour relâcher le système de mainien du papier. Retirrez ensuite le papier. Chargez ensuite le papier.
LEVIER RELÂCHÉ CHARGEZ PAPIER	Le levier de mainien du papier est reliâché.	Placez le papier et appuyez sur le bouton % .
INCLINAISON PAPIER CHARGEZ PAPIER CORRECT	Le papier n'est pas chargeé droit.	L'impression risque de ne pas se faire correctement dans la zone imprimable. Vérifiez le résultat de l'impression. Appuyez sur la touche % , pour relâcher le système de mainien du papier. Placez ensuite le papier correctement. Voir « Utilisation du papier rouleau », page 33 Voir « Utilisation de feuilles simples », page 40
ERREUR PARAM PAPIER VÉRIFIEZ SOURCE PAPIER DANS PARAM DU PILOTE ET CHARGEZ LE PAPIER CORRECTEMENT	La source papier sélectionnée dans le pilote et celle sélectionnée au niveau du panneau de contrôle de l'imprimante ne correspondant pas.	Vérifiez le paramètre Source dans le pilote d'impression et le panneau de contrôle, puis chargez correctement le papier.
ERREUR DÉCOUPE PAP RETIREZ PAP NON DÉCOUP	Le papier n'est pas correctement découpé.	Appuyez sur la touche %, pour relâcher le système de mainien du papier. Ouvrez ensuite le capot. Retirez ensuite le papier non découpé.Voir « Problèmes d'entrainment ou d'éjection», page 118Il se peut que le cutter soit émoussé. Remplacez le cutter.Voir « Remplacement du cutter», page 79
COUPEUSE QUASIMENT EN FIN DE VIE. NS RECOMMANDONS DE REMPLACER LA COUPEUSE	Il se peut que le cutter soit émoussé.	Remplacez le cutter.Voir « Remplacement du cutter», page 79
ERREUR PAPIER CHARGEZ PAP CORRECTEMENT CONSULTEZ LE MANUEL	Le papier n'est pas chargeé correctement.	Appuyez sur la touche %, pour relâcher le système de mainien du papier. Retirez ensuite le papier. Insérez le papier correctement.Voir « Utilisation du papier rouleau », page 33Voir « Utilisation de feuilles simples», page 40
ERREUR DU CAPTEUR APPUYEZ SUR TOUCHE II·III CHARGEZ UN PAPIER DIFF	Le code à barres n'a pas été correctement lu.	Appuyez sur le bouton III·III pour corriger l'erreur ou appuyez sur le bouton %, pour libérer le système de mainien et introduire un papier différent.Voir « Utilisation du papier rouleau », page 33Voir « Utilisation de feuilles simples», page 40
FIN DU PAPIER	Le rouleau est presque terminé.	Remplacez le papier rouleau.Voir « Utilisation du papier rouleau», page 33
ERREUR SANS MARGES CHARGEZ FORMAT PAPIER PRIS EN CHARGE OU CHARGEZ PAPIER CORRECTEMENT	Le papier inséré n'est pas pris en charge pour l'impression sans marges.	Appuyez sur la touche III·III pour annuler les tâches d'impression et éjecter le papier. Chargez ensuite un papier différent.Voir « Utilisation du papier rouleau », page 33Voir « Utilisation de feuilles simples», page 40Voir « Informations relatives au papier», page 177
	La taille de la feuille simple n'est pas correctement reconnectue.	Si le papier est gondolé ou mou, l'imprimante ne reconnaît pas correctement le format. Dans ce cas, aplatissez le papier avant de le charger dans l'imprimante.Voir « Utilisation de feuilles simples», page 40
	Le papier n'est pas chargeé correctement.	Insérez correctement le papier dans l'imprimante.Voir « Utilisation du papier rouleau », page 33Voir « Utilisation de feuilles simples», page 40
ERREUR ÉJECTION PAP RETIREZ PAPIER DE L'IMPROMANTE	Le papier rouleau est utilisé en mode Sheet (Feuille).	Appuyez sur la touche %, pour relâcher le système de mainien du papier. Retirez ensuite le papier.
ERREUR FORMAT PAPIER CHARGEZ PAPIER FORMAT CORRECT	La taille du papier chargeé ne correspond pas avec la taille des données.	Chargez un format de papier adapté aux dimensions des données à imprimer.
BOURRAGE PAPIER RETIREZ PAP	Le papier est coincé.	Retirez le papier bloqué.Voir « Problèmes d'entrainment ou d'éjection», page 118

Messages d'erreur relatifs à l'imprimante

Messages d'erreur	Description	Suite à donner
CAPOT AVANT OUVERT FERMEZ LE CAPOT AVANT	Le capot avant est ouvert.	Fermez le capot avant.
COUV CTCHES OUVERT FERMEZ LES COUV CTCHES GAUCHE ET DROIT	Un des couvercles des cartouches est ouvert.	Fermez le ou les couvercles des cartouches.
COUV CTCHES OUVERT FERMEZ LES COUV CTCHES DROIT
COUV CTCHES OUVERT FERMEZ LES COUV CTCHES GAUCHE
OUV COUVERCLE IMPOSS LE COUVERCLE DES CTCHES DROIT	Un des couvercles des cartouches ne peut pas s'ouvrir.	Retirez l'objet empêchant l'ouverture. Appuyez ensuite à nouveau sur la touche √/×.
EST IL OBSTRÉUÉ ? APPUYEZ SUR LE BOUTON D'OUVERTURE DU COUVERCLE
OUV COUVERCLE IMPOSS LE COUVERCLE DES CTCHES GAUCHE	La mise à jour du micrologiciel a échoué.	Mettez l'imprimante hors tension et redémarrrez-la. Mettez à nouveau le micrologiciel à jour à l'aide de EPSON LFP Remote Panel 2.
EST IL OBSTRÉUÉ ? APPUYEZ SUR LE BOUTON D'OUVERTURE DU COUVERCLE
ERR INSTALL MICROLOGICIEL ÉCHEC DE LA MISE À JOUR REDÉMARREZ L'IMPROMANTE
ERREUR IMPROMANTE	L'imprimante doit être redémarrée après une erreur.	Mettez l'imprimante hors tension, puis rallumez-la au bout d'un moment.
REDÉMARREZ IMPROMANTE
ERREUR COMMANDENDE VERIFIEZ PARAMIOTE	L'imprimante reçoit des données non prises en charge par l'imprimante.	Arrêtez l'impression et appuyez sur le bouton ■·□ pour annuler l'impression et redémarrer l'imprimante.
	L'imprimante reçoit des données avec une commande erronée.
	Le pilote d'impression installé est incorrect pour l'imprimante.	Arrêtez l'impression et appuyez sur le bouton ■·□ pour annuler l'impression et redémarrer l'imprimante. Vérifiez ensuite que le pilote d'impression installé est adapté à l'imprimante.

Messages d'erreur relatifs à la maintenance

Messages d'erreur	Description	Suite à donner
ERREUR DU CAPTEURAPPUYEZ SUR TOUCHE Ⅲ·ⅢCHARGEZ PAPIER CORRECTCONSULTEZ LE MANUEL	Le papier chargé ne convient pas à l'alignement des têtes.	Appuyez sur la touche Ⅱ·Ⅲ pour résoudre le problème. Appuyez sur la touche %, pour relâcher le système de maintainen, puis chargez un papier correspondant au type de support sélectionné pour l'alignement de la tête d'impression.Voir « Alignment des têtes», page 89
ERREUR DE NETTOYAGELE NETTOYAGE AUTOMATIQUEDES TÊTES A ÉCHOUERÉRESSAYER?OUINON	Les buses sont toujours bouchées, même si le nettoyage automatique a été effectué. (Lorsque commence l'impression et que le nettoyage automatique a déjà été effectué trois fois (maximum).)	Appuyez sur la touche Ⅱ·Ⅲ pour réinitialiser l'erreur et procédez à un nouveau nettoyage.Voir « Vérification des buses», page 83Si le nettoyage ne démarre pas, annulez l'opération à partir de l'ordinateur, puis mettez l'imprimante hors tension et rallumez-la.
ERREUR DE NETTOYAGEENCREOU ESPACE RÉS MAINTINSUFFISANT(E)POURSUIVRE NETTOYAGE?OUI(RECOMMANDÉ)NON	Il n'y a pas assez d'encre ou d'espace dans le réserveir de maintenance pour procéder au nettoyage.	Si vous cliquez sur OUI, le message vous indiquant de replacer l'encre ou le réserveir s'affiche.Remplacez l'encre ou le réserveir de maintenance par une nouvelle cartouche ou un nouveau réserveir afin de continuer le nettoyage.Voir « Remplacement des cartouches d'encre», page 72Voir « Remplacement du réserveir de maintenance», page 77
NIVEAU D'ENCRE TROP FAIBLEPOUR NETTOYAGEREMPLACEZ CARTOUCHE	Il n'y a pas assez d'encre pour procéder au nettoyage.	Remplacez la cartouche d'encre par une neue.Voir « Remplacement des cartouches d'encre», page 72
NIVEAU D'ENCRE TROP FAIBLEPOUR NETTOYAGELA CARTOUCHE UTILISÉE PEUTÉTRE DE NOUVEAU INSTAL PRIMPRESSION	Il n'y a pas assez d'encre pour procéder au nettoyage.	Remplacez la cartouche d'encre par une neue.Voir « Remplacement des cartouches d'encre», page 72
PAS DE CARTOUCHESINALLEZ CTCHE ENCRE	Aucune cartouche installée ou la cartouche n'est pas adaptée.	Installez correctement une cartouche d'encre. Ne réinstallé pas la cartouche qui a provoqué l'erreur.Voir « Remplacement des cartouches d'encre», page 72
CARTOUCHE D'ENCREFAIBLE NIVEAU D'ENCREREEMPLACEZ CARTOUCHEENCRE	La cartouche d'encre est usée.	Remplacez la cartouche d'encre par une neue.Voir « Remplacement des cartouches d'encre», page 72
NON CORRESP ENCRE NOIRELE TYPE D'ENCRE NOIREEST DIFFÉRENTPOUR ANNULER L'IMPRESSIONANNULEZ LE TRAVAIL D'IMPRPOUR POURSUIVRE L'IMPRREMPLACEZ L'ENCRE NOIRE	Le réglage de la cartouche d'encre noire diffère au niveau de l'imprimante et du pilote.	Pour annuler l'impression, appuyez sur le bouton Ⅱ·Ⅲ.Pour continuer l'impression, appuyez sur le bouton δ è pour changer l'encre noire.Voir « Changement de l'encre noire», page 66
NIVEAU ENCRE FAIBLE	La cartouche d'encre est presque vide.	Le remplacement de la cartouche d'encre sera bientôt nécessaire. Voir « À propos des cartouches d'encre », page 74
ERREUR CTCHE ENCRE REMPLACEZ CARTOUCHE	La cartouche d'encre s'est avérée défectueuse. Le problème peut venir d'un mauvais contact ou d'une condensation d'humidité dans la cartouche.	Retirez la cartouche d'encre et réinstallé-la. Si ce message s'affiche de nouveau une fois la cartouche d'encre réinstallée, remplacez la cartouche. (Ne réinstallé pas la cartouche qui a provoqué l'erreur.) Voir « À propos des cartouches d'encre », page 74 Voir « Remplacement des cartouches d'encre », page 76 Il peut se produire une certaine condensation dans la cartouche ; pour cette raison, laissez-la à température ambientependant au moins quatre heures avant de l'instructor. Voir « Remarques concernant le remplacement des cartouches d'encre », page 75
PAS RÉSERVOIR MAINT INSTALLEZ LE RÉSERVOIR MAINTENANCE GAUCHE	Le réservoir de maintenance n'est pas inséré dans l'imprimante.	Installez le réservoir de maintenance. Voir « Remplacement du réservoir de maintenance », page 77
PAS RÉSERVOIR MAINT INSTALLEZ LE RÉSERVOIR MAINTENANCE DROIT
ESPAC EISIBLE INSUF REMPLACEZ LE RÉSERVOIR MAINTENANCE DROIT	Le réservoir de maintenance ne dispose pas d'un espace vide suffisant et le nettoyage ne peut pas être réalisé.	Remplacez le réservoir de maintenance par un neuf. Voir « Remplacement du réservoir de maintenance », page 77
REMPLACEZ RÉSERVOIR MAINTENANCE SOUS PEU	Le réservoir de maintenance est proche de sa fin de vie.	Bien que l'impression soit encore possible, vous nevez immédiatement remplaner le réservoir de maintenance. Voir « Remplacement du réservoir de maintenance », page 77
ERREUR RÉSERVOIR MAINT REMPLACEZ LE RÉSERVOIR MAINTENANCE GAUCHE	Le réservoir de maintenance n'est pas correctement inséré dans l'imprimante.	Installez correctement le réservoir de maintenance. Remplacez le réservoir de maintenance par un neuf si l'erreur se reproduit. Voir « Remplacement du réservoir de maintenance », page 77
ERREUR RÉSERVOIR MAINT REMPLACEZ LE RÉSERVOIR MAINTENANCE DROIT
RÉSERVOIR MAINTENANCE REMPLACEZ LE RÉSERVOIR MAINTENANCE GAUCHE	Le réservoir de maintenance est proche de sa fin de vie.	Remplacez le réservoir de maintenance par un neuf. Voir « Remplacement du réservoir de maintenance », page 77
RÉSERVOIR MAINTENANCE REMPLACEZ LE RÉSERVOIR MAINTENANCE DROIT
CARTOUCHE D'ENCRE UTILISER CART D'ENCRE D'ORIGINE EPSON	La cartouche d'encre installée n'est pas d'origine.	Remplacez la cartouche d'encre par un modèle d'origine Ephor. Voir « À propos des cartouches d'encre », page 74 Voir « Remplacement des cartouches d'encre », page 76
CARTOUCHE D'ENCRE CTHES NON D'ORIGINE ! LA QUALITÉ DES ENCRÉS NON D'ORIGINE PEUT VARIER. POSSIBLE QUE LES PERF. DE LA CTCHE NON D'ORIGINE PAS OPTIMALES. CONTINUER ? REFUSER ACCEPTER	La cartouche d'encre installée n'est pas d'origine.	Sélectionnez REFUSER pour remplacecer la cartouche d'encre par un modèle d'origine Ephor. Si vous sélectionnez ACCEPTER, vous risquèz d'annuler la garantie EPSON. Voir « À propos des cartouches d'encre », page 74 Voir « Remplacement des cartouches d'encre », page 76
ERREUR CTCHE ENCRE INSTALLEZ CARTOUCHE CORRECTE	Une cartouche d'encre ne pouvant être utilisée avec cette imprimante est installée.	Retirrez la cartouche d'encre et installez une cartouche prise en charge par cette imprimante. Voir « À propos des cartouches d'encre », page 74 Voir « Remplacement des cartouches d'encre », page 76
BUSE OBSTRUÉE DÉT. ENCRE INSUFFISANTE POURSUIVRE NETTOYAGE? OUI (RECOMMANDÉ) NON	Il n'y a pas assez d'encre pour procéder au nettoyage.	Si vous cliquez sur OUI, le message vous indiquant de remplaner l'encre s'affiche. Remplaceze la cartouche d'encre par une neue pour continuer le nettoyage. Voir « Remplacement des cartouches d'encre », page 72
BUSE OBSTRUÉE DÉT. ESPACE DISPONIBLE INSUF IDANS RÉSERVOIR MAINTENANCE POURSUIVRE NETTOYAGE? OUI (RECOMMANDÉ) NON	Il n'y a pas assez d'espace dans le réservoir de maintenance pour procéder au nettoyage.	Si vous cliquez sur OUI, le message vous indiquant de remplaner le réservoir de maintenance s'affiche. Remplaceze le réservoir de maintenance par un nouveau pour poursuivre le nettoyage. Voir « Remplacement du réservoir de maintenance », page 77
BUSES OBSTRUÉES DÉTECTÉES NETTOYAGE RECOMMANDÉ	Les buses de tête d'impression sont obstruées.	Effectuez un nettoyage des têtes pour éliminer toute obstruction. Ce message continue de s'afficher jusqu'à ce que les buses obstruées aient été dégagées, mais est supprimé lorsqu'un motif de vérification est imprimé. L'impression est possible lorsque le message est affché. Voir « Nettoyage des têtes », page 85

Messages d'erreur relatifs aux options

Messages d'erreur	Description	Suite à donner
ENROUL. DÉCONNECTÉ ACTIVEZ LE SYST D'ENR AUTO DS L'IMPROMANTE ET REDÉMARREZ-LA	L'enrouleur automatique n'est pas installé correctement sur l'imprimante.	Mettez l'imprimante hors tension et installez correctement l'enrouleur automatique. Voir « Utilisation de l'enrouleur automatique (pour l'Epson Stylus Pro 9890/9908 », page 48
ENROUL. DÉCONNECTÉ SYSTEME ENROULEMENT AUTO EST DÉCONNECTÉ SOUHAITEZ-VS POURSUIVRE ? NON OUI	L'enrouleur automatique n'est pas installé correctement sur l'imprimante.	Sélectionnez NON et mettez l'imprimante hors tension. Installez correctement l'enrouleur automatique. Si vous sélectionnez OUI, le papier est éjecté sans l'enrouleur. Voir « Utilisation de l'enrouleur automatique (pour l'Epson Stylus Pro 9890/9908 », page 48
ERREUR D'ENROULEMENT VÉRIFIEZ ÉTAT DU SYSTEME D'ENROULEMENT AUTOMATIQUE ET REDÉMARREZ IMPROMANTE	Le papier rouleau n'est pas correctement placé dans l'enrouleur automatique.	Appuyez sur la touche %, pour relâcher le système de mainien du papier. Placez ensuite le papier correctement dans l'enrouleur. Voir « Utilisation de l'enrouleur automatique (pour l'Epson Stylus Pro 9890/9908 », page 48
ERREUR D'ENROULEMENT LE SYST DE DÉTECTION DE LA BOBINE D'ENROUL EST-IL OBSTRUÉ? RECHARGEZ PAPIER	L'enrouleur automatique ne permet pas l'enroulement automatique du papier.	Vérifiez si rien ne bloque le capteur. Appuyez sur la touche %, pour relâcher le système de mainien du papier. Placez ensuite le papier correctement dans l'enrouleur. Voir « Utilisation de l'enrouleur automatique (pour l'Epson Stylus Pro 9890/9908 », page 48
SProofer DÉCONNECTÉ CONNECTEZ SpectroProofer TO THE PRINTER À L'IMPROMANTE ET REDÉMARREZ L'IMPROMANTE	Le SpectroProofer n'est pas correctement connecté à l'ordinateur.	Mettez l'imprimante hors tension et installez correctement le SpectroProofer. Consultez le Guide d'installation du support du SpectroProofer 24"/44"
ILS20EP DÉCONNECTÉ CONSULTEZ LE MANUEL ET CONNECTEZ ILS20EP À SpectroProofer REDÉMARREZ L'IMPROMANTE	Le système de mesure de couleur (ILS20EP) n'est pas correctement branché.	Mettez l'imprimante hors tension et reliiez correctement le système de mesure de couleur (ILS20EP) au SpectroProofer. Consultez le Guide d'installation du support du SpectroProofer 24"/44"
ERREUR SpectroProfer CONSULTEZ LE MANUEL POUR RÉSoudRE LE PROBLÈME NN*NN représenté le code d'erreur.	Erreur N° 01Le SpectroProfer n'est pas correctement connecté à l'ordinateur.	Mettez l'imprimante hors tension et retireze le SpectroProfer. Reliez correctement le SpectroProfer à l'imprimante et mettez-la sous tension. Consultez le chapitre « Dépose du support » dans le guide d'installation du support du SpectroProfer 24"/44" Consultez le guide d'installation du support du SpectroProfer 24"/44" Si l'erreur se produit, contactez votre fournisseur.
	Erreur N° 13Le système de maintainen dupapier ne fonctionnepas correctement en raison des problèmes suivants : □ Le support n'est pas correctement fixé. □ Il y a des corps étrangers entre les système de maintainen et le support. □ Le type de support n'est pas pris en charge. □ Le produit est utilisé hors de son environnement normal.	Mettez l'imprimante hors tension et retireze SpectroProfer. S'il y a des matériaux d'emballage au niveau du support, retireez-les. Vérifiez le support, puis mettez l'imprimante sous tension. Consultez le Guide d'installation du support du SpectroProfer 24"/44" Consultez le Guide d'installation du support du SpectroProfer 24"/44" Vérifiez le type de support et les conditions requises pour le système. Consultez le chapitre « Supports compatibles » et « Configuration requise » dans le Guide d'installation du support du SpectroProfer 24"/44" Si l'erreur se produit, contactez votre fournisseur.
	Erreur N° 15Le système mesure de la couleur ne fonctionnepas correctement en raison des problèmes suivants : □ Un corps étranger empêche le déplacement du chariot. □ Le support n'est pas correctement fixé. □ Les références pour la balance des blancs ne sont pas correctement installées. □ Le type de support n'est pas pris en charge. □ Le produit est utilisé hors de son environnement normal.	Mettez l'imprimante hors tension et retireze SpectroProfer. S'il y a des matériaux d'emballage au niveau du support, retireez-les. Vérifiez le support, puis mettez l'imprimante sous tension. Consultez le Guide d'installation du support du SpectroProfer 23"/44" Consultez le Guide d'installation du support du SpectroProfer 24"/44" Vérifiez le type de support et les conditions requises pour le système. Consultez le chapitre « Supports compatibles » et « Configuration requise » dans le Guide d'installation du support du SpectroProfer 24"/44" Si l'erreur se produit, contactez votre fournisseur.
ERREUR SpectroProfer CONSULTEZ LE MANUEL POUR RÉSoudRE LE PROBLEMENN*NN représenté le code d'erreur.	Erreur N° 80 Impossible d'effectuer une mesure de couleur.	Mettez l'imprimante hors tension, puis retirez le système de mesure de couleur et la mosaïque de calibrage blanc dans le monteur du SpectroProfer. Vérifiez que le numéro de l'étiquette mentionné sur le système de mesure de couleur et celui sur la mosaïque de calibrage blanc sont identiques. Sinon, essayez à nouveau avec une combinaison du même numéro. Si l'objet du système de mesure de couleur ou la mosaïque de calibrage blanc est maculé, nettoyez-le/la. Remettez les pièces en place correctement, puis mettez l'imprimante sous tension.Consultez le Guide d'installation du support du SpectroProfer 24"/44"Si ce message s'affiche à nouveau sur l'écran LCD, contactez votre revendeur ou le support Ephor.
	Ereurs N° 12, 14, D5, D6, 65Le SpectroProfer présente une erreur.	Notez le code et contactez votre revendeur.
SProofer DÉCONNECTIONCTÉ SpectroProfer EST DÉCONNECTIONTE SOUHAITEZ-VS POURSUIVRE ? NON OUI	Le SpectroProfer n'est pas correctement connecté à l'ordinateur.	Sélectionnez NON et mettez l'imprimante hors tension. Installez correctement SpectroProfer. Si vous sélectionnez OUI, l'imprimante continue l'impression.Consultez le Guide d'installation du support du SpectroProfer 24"/44"
ALIGNEMENT PÉRIPHÉRIQUE RÉGLAGE PAS TERMINÉ	Les réglages initiaux n'ont pas été effectués pour SpectroProfer.	Consultuez le guide suivant pour effectuer les réglages de départ pour SpectroProfer.Consultez le Guide d'installation du support du SpectroProfer 24"/44"
ILS20EP DÉCONNECTIONCTÉ ILS20EP EST DÉCONNECTIONTE SOUHAITEZ-VS POURSUIVRE ? NON OUI	Le système de mesure de couleur (ILS20EP) n'est pas correctement branché.	Sélectionnez NON et mettez l'imprimante hors tension. Installez correctement le système de mesure de la couleur (ILS20EP). Si vous sélectionnez OUI, l'imprimante continue l'impression.Consultez le Guide d'installation du support du SpectroProfer 24"/44"

Appel pour service / Demande de maintenance

Messages d'erreur	Description	Suite à donner
MAINTENANCE REQUISE CODE NNNN CONSULTEZ LE MANUEL	Un composant de l'imprimante a presque atteint sa limite de durée de service.	Notez le code et contactez votre revendeur. Voir « Lorsqu'une demande de maintenance se produit », page 107
DEMANDE D'ENTRETIEN CODE NNNN METT. HORS & SS TENSION. SI CELA NE FONCTIONNE PAS, NOTEZ LE CODE ET CONTACTEZ ASSISTANCE	Si le nombre 3000 s'affiche, le cordon d'alimentation n'est pas correctement raccordé à la prise secteur ou au connecteur d'entrée de l'imprimante.	Mettez l'imprimante hors tension. Vérifiez le bon raccordement du cordon d'alimentation au niveau de la prise secteur et du connecteur d'entrée de l'imprimante. Ensuite, mettez plusieurs fois l'imprimante hors tension puis sous tension. Si ce message s'affiche de nouveau sur l'écran LCD, contactez votre revendeur. Voir « Lorsqu'un_demand d'entrée entretien se produit », page 107
	Une erreur fatale s'est produit.	Mettez l'imprimante hors tension, attendez quelques instants, puis remèttez-la sous tension. Si ce message s'affiche de nouveau sur l'écran LCD, relevez le code et contactez votre revendeur. Voir « Lorsqu'un demande d'entrée entretien se produit », page 107

Lorsqu'une demande de maintenance se produit

Un message Appel maintenance vous avertit de la nécessite de replacer les consommables dans les plus brefs déliais. Si un message MAINTENANCE REQUISE NNNN s'affiche sur l'écran LCD, contactez votre revendeur et indiquez-lui le code de demande de maintenance. Si vous continuez à utiliser l'imprimante, il se produit alors une erreur Appel entretien.

Lorsqu'un besoin d'applel entretien se produit

Une demande d'entretien a lieu dans les cas suivants :

Le cordon d'alimentation n'est pas correctement raccordé à la prise secteur ou au connecteur d'entrée de l'imprimante.
Une erreur fatale s'est produit.

Lorsqu'un appel à entretien a lieu, le message DEMANDE D'ENTRETIEN NNNN s'affiche et l'imprimante arrêté d'imprimer. Mettez l'imprimante hors tension, vérifie que le cordon d'alimentation est correctement raccordé à la prise secteur ou au connecteur d'entrée de l'imprimante. Vérifie le raccordement du cordon d'alimentation, puis mettez l'imprimante sous tension. Si l'appel à entretien disparaît, vous pouvez continuer à utiliser l'imprimante. Si le même appel à entretien s'affiche sur l'écran LCD, contactez votre revendeur pour assistance. Indiquez-leur code de la demande d'entretien (NNNN).

Dépannage

Vous ne pouvez pas imprimer (parce que l'imprimante ne fonctionne pas)

Cause	Suite à donner
L'imprimante ne s'allume pas.	Le cordon d'alimentation est-il raccordé à la prise secteur ou au connecteur d'entrée de l'imprimante?Vérifiez que le cordon d'alimentation est correctement raccordé à l'imprimante.Existe-t-il un problème au niveau de la prise secteur?Vérifiez que la prise secteur fonctionne en essayant de brancher le cordon d'alimentation d'un autre matériel électrique.
Le pilote d'impression n'est pas correctement installé (Windows).	L'icône de l'imprimante figure-t-elle dans le dossier Printers and Faxes (Imprintantes et télécopieurs) ou Printers (Imprintantes)?OuiLe pilote d'impression est installé. Vérifiez le port (voir l'élement suivant).NonLe pilote d'impression n'est pas installé. Installé le pilote d'impression.Consultez le Guide d'installation
	La valeur du port de l'imprimante correspond-elle au port de connexion de l'imprimante?Vérifiez le port de l'imprimante.Cliquez sur l'onglet Ports dans la boîte de dialogue Propriétés du pilote et vérifiez le port de l'imprimante.(USBxxx) (x désigne le numéro du port) pour la connexion USBUne adresse IP correcte pour la connexion réseauSi aucun paramètre n'apparait, le pilote d'impression n'est pas correctement installé. Désinstallé le pilote d'impression et réinstallé-le.Voir « Désinstallation du pilote d'impression», page 128
Le pilote d'impression n'est pas correctement installé (Mac OS X).	L'imprimante figure-t-elle dans la liste des imprimantes?Sous Mac OS X 10.4:1. Double-cliquez sur l'icône représentant un disque dur.2. Double-cliquez sur le dossier Applications, puis sur l'icône Utility (Utilitaires).3. Cliquez deux fois sur Printer Setup Utility (Utilitaire de configuration d'imprimante).Si le nom de l'imprimante n'apparait pas, procédez comme suit pour ajouter l'imprimante.Sous Mac OS X 10.5 to 10.6:1. Double-cliquez sur l'icône représentant un disque dur.2. Double-cliquez sur le dossier Applications, puis sur l'icône System Preferences (Préférences système).3. Cliquez deux fois sur Printer & Fax (Imprintantes et télécopieurs).Si le nom de l'imprimante n'apparait pas, procédez comme suit pour ajouter l'imprimante.
L'imprimante n'est pas correctement connectée à l'ordinateur.	Le cable est-il correctement branché?Assurez-vous que le cable d'interface de l'imprimante est correctement branché dans le connecteur de l'ordinateur prévu à cet effet. Vérifiez aussi que le cable n'est pas coupé ou plié. Si vous avez un cable de rechange, essayez-le.Les caractéristiques du cable d'interface correspondant-elles à celles de l'ordinateur?Assurez-vous que les specifications du cable d'interface correspondant à celles de l'imprimante et de l'ordinateur.Voir « Interface», page 198Le cable d'interface est-il directement connecté à l'ordinateur?Assurez-vous que le cable d'interface est directement connecté à l'ordinateur sans passer par un autre périphérique, comme un dispositif de commutation d'imprimante ou un prolongateur.Si vous avez un hub USB, l'utilisez-vous correctement?Dans la spécification USB, les connexions en chaine de cinq hubs USB sont possibles. Cependant, nous vous conseillons de connecter l'imprimante au premier hub directement raccordé à l'ordinateur. De plus, certains hubs peuvent entraîner une instability de fonctionnement. Dans ce cas, connectez l'imprimante directement au port USB de l'ordinateur.Le hub USB est-il correctement reconnectu? (Windows)Assurez-vous que le hub USB est correctement reconnectu par l'ordinateur. Si c'est le cas, débranchez tous les hubs du port USB de l'ordinateur, puis branchez le connecteur USB de l'imprimante directement sur le port USB de l'ordinateur. Pour plus d'informations sur le fonctionnement du hub USB, contactez le fabricant.
L'impression n'est pas disponible dans l'environnement réseau.	Les paramètres réseau sont-ils corrects?Pour connaître les paramètres requis, adressez-vous à votre administrateur réseau.Connectionl'imprimante directement à l'ordinateur en utilisant un cable USB, puis essayez d'imprimer.Si vous pouvez imprimer via le cable USB, le problème vient de l'environnement réseau. Contactez votre administrateur système ou consultez le manuel de votre système réseau. Si vous ne poupez pas imprimer, reportez-vous à la section appropriée dans le présence manuel.
L'imprimante présente une erreur.	Pour savoir si l'imprimante présente une condition d'erreur, vérifiez les voyants et les messages sur le panneau de contrôle de l'imprimante.Voir « Voyants», page 14Voir « Messages d'erreur sur l'écran LCD», page 97
L'imprimante s'accêté d'imprimer.	Le pilote d'impression signale-t-il l'état « en pause » ? (Windows) Si vous arrêtez l'impression ou si l'imprimante s'arrêté d'imprimer en raison d'un dysfonctionnement, l'état au niveau du pilote d'impression indique le passage « en pause » . Dans cet état, il n'est pas possible d'imprimer. Double-cliquez sur l'icône d'imprimante dans le dossier Printers (Imprimantes) et sélectionnez Pause Printing (Suspendre l'impression) dans le menu Printer (Imprimante) afin de désactiver la case à cocher. L'état indiqué dans le Print Center (Centre d'impression) ou l'Printer Setup Utility (Utilitaire de configuration d'imprimante) est-il « en pause » ? (Mac OS X) Sous Mac OS X 10.4 : Si l'options Stop Jobs (Arrêtier les impressions) dans l'Printer Setup Utility (Utilitaire de configuration d'imprimante) est sélectionnée, l'impression ne démarre pas tant que vous n'avez pas désélectionné l'options. 1. Double-cliquez sur le dossoir Applications, puis sur l'icône Utility (Utilaires). Cliquez deux fois sur Printer Setup Utility (Utilitaire de configuration d'imprimante). 2. Double-cliquez sur l'imprimante en pause. 3. Cliquez sur la tâche d'impression en pause, puis cliquez sur Start Jobs (Arrêtier les impressions). Si le Print Center (Centre d'impression) ou l'Printer Setup Utility (Utilitaire de configuration d'imprimante) s'affiche dans le Dock, suivez les consignes ci-dessous. 1. Dans le Dock, cliquez sur l'icône du Print Center (Centre d'impression) ou de l'Printer Setup Utility (Utilitaire de configuration d'imprimante). 2. Double-cliquez sur l'imprimante en pause. 3. Cliquez sur la tâche d'impression en pause, puis cliquez sur Start Jobs (Arrêtier les impressions). Sous Mac OS X 10.5 to 10.6 : Si l'options Stop Jobs (Arrêtier les impressions) dans Printer & Fax (Imprimantes et télécopieurs) est sélectionnée, l'impression ne démarre pas tant que vous n'vez pas désélectionné l'options. 1. Double-cliquez sur le dossoir Applications, puis sur l'icône System Preferences (Préférences système). Cliquez deux fois sur Printer & Fax (Imprimantes et télécopieurs). 2. Double-cliquez sur l'imprimante en pause. 3. Cliquez sur la tâche d'impression en pause, puis cliquez sur Start Jobs (Arrêtier les impressions).
Vivre problème n'est pas décrit ici.	Essayez de déterminer si le problème vient du pilote d'impression ou de l'application.Effectuez un test d'impression à partir du pilote afin de savoir si la connexion entre l'imprimante et l'ordinateur fonctionne et si les paramètres du pilote sont corrects.1. Vérifie que l'imprimante est READY (PRÊTE) et insérez une feuille au format A4 ou plus grande.2. Depuis le menu Start (Démarrer), ouvrez le dossier Printers and Faxes (Imprimantes et télécopieurs) ou Printer (Imprimantes).3. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante cible, puis sélectionnez Properties (Propriétés).4. Dans l'onglet General (Général), cliquez sur le bouton Print Test Page (Imprimer une page de test).Au bout d'un moment, une page de test est imprimée.Si la page de test s'imprime correctement, la connexion entre l'imprimante et l'ordinateur est bonne. Passez à la section suivante.Si la page de test ne s'imprime pas correctement, revérifiez les éléments ci-dessus.Voir « Vous ne pouvez pas imprimer (parce que l'imprimante ne fonctionne pas)», page 108* La « version du pilote » indiquée sur la page de test correspond à la version du pilote installé dans Windows. Il ne s'agit pas du pilote d'impression Epson que vous avez Installedé.

L'imprimante émet un bruit identique à celui de l'impression, mais rien ne s'imprime

Cause	Suite à donner
Le problème peutvenir des cartouches d'encre.	Si la tête d'impression se déplace sans rien imprimer, vérifie le bon fonctionnement de l'imprimante.Imprimez un motif de contrôle des buses. Vous pouze vérifier le bon fonctionnement de l'imprimante et son état sans la connecter à l'ordinateur.Voir « Vérification des buses», page 83S'il manque des points dans le motif de contrôle des buses, nettoyez la tête d'impression.Voir « Nettoyage des têtes», page 85Si vous remplacez les cartouches d'encre pendant que l'imprimante est hors tension, la quantité restante d'encre ne peut pas être correctement détectée ; par conséquent, le voyant Contrôle d'encre ne s'allume pas,mème si la cartouche doit être replacée, et vous ne pouvez pas imprimercorrectement. Veillez à suivre les instructions fournies dans ce manuel concernant le remplacement de la cartouche d'encre.Voir « Remplacement des cartouches d'encre», page 72L'imprimante est-elle restée longtemps sans être utilisée ?S'il y a longtemps que l'imprimante n'a pas été utilisée, les buses sont sèches et probablement obstruées. Reportez-vous à la section suivante.« Si vous n'avez pas utilisé votre imprimante depuis plus de six mois»,page 94
La tête d'impression rouge,mais rien ne s'imprime.	Le message Réglage Auto Moteur s'affiche-t-il sur l'écran du panneau de contrôle?L'imprimante ajuste le moteur interne. Attendez un moment sansmettrel'imprimante hors tension.

L'impression ne répond pas à votre attente.

Cause	Suite à donner
La qualité d'impression est médiocre, irrégulière, trop claire ou trop foncée.	Les buses de la tête d'impression sont-elles bouchées?Si les buses sont bouchées, la qualité d'impression s'en trouve algéorée. Imprimez le motif de contrôle des buses.Si vous remplacez les cartouches d'encre lorsque l'imprimante est hors tension, la quantité restante d'encre ne peut pas être correctement détectée ; par conséquent, levoyant Contrôle d'encre ne s'allume pas, même si la cartouche doit être remplacée ou que vous ne pouvez pas imprimer correctement. Veillez à suivre les instructions fournies dans ce manuel concernant le remplacement de la cartouche d'encre.Voir « Remplacement des cartouches d'encre », page 72Existe-t-il un décalage au niveau de la tête d'impression dans le cadre d'une impression bidirectionnelle?Dans le cas d'une impression bidirectionnelle, la tête d'impression imprimependant ses déplacements de gauche et croite et de droite à gauche. Si elle est mal alignée, les régles peuvent elles aussi présenter un mauvais alignment ou des zones vides. Si les lignes de règle verticales sont mal alignées lors d'une impression bidirectionnelle, règlez l'alignment des têtes.Voir « Alignment des têtes », page 89Utilisez-vous une cartouche d'encre d'origine Epson?Si vous n'utilise pas une cartouche d'origine Epson, vous risquez d'obtenirdes impressions maculées ou une modification de la couleur des images carle système ne detecte pas le bas niveau de l'encre. Veillez à utiliser unecartouche correcte.Ultilisez-vous une vente cartouche d'encre ?La qualité de l'impression diminue lorsque la cartouche d'encre est usée.Remplacez la cartouche d'encre par une neue. Veillez à utiliser lacartouche avant la date de fin de validité (dans les six mois qui serontl'installation dans l'imprimante).Le type de support est-il correct?Si le papier que vous avez sélectionné dans le menu Main (Principal)(Windows) ou dans la boîte de dialogue Print Settings (Configurationimprimante) (Mac OS X) ne correspond pas avec le papier chargé dansl'imprimante, la qualité de l'impression peut s'en ressentir. Veillez à ce quevos paramètres de type de support soient conformes au papier chargé dansl'imprimante.Avez-vous sélectionné l'options Speed (Vitesse) pour la Print Quality (Qualitéd'impression)?Comparée à l'options Quality (Qualité), l'options Speed (Vitesse) peutentrainer une qualité d'impression moindre. Pour obtenir une qualitéd'impression optimale, sélectionnez Quality (Qualité) comme paramètrePrint Quality (Qualité d'impression) dans le menu Main (Principal).Utilisez-vous l'options Photo Enhance?Photo Enhance propose différents paramètres de correction des imagesdont le contraste et la luminosité ne sont pas satisfaisants. Par conséquent, siPhoto Enhance est activé, la couleur des tirages peut différer de cette del'affichage à l'écran.Voir « Correction automatique des couleurs et impression de photos(PhotosEnhance) »,page 134Avez-vous régèle l'ajustement des couleurs ?La couleur obtenue à l'impression varie du fait que les périphériques de sortie(étran, imprimante) sont différents. Pour réduire les différences de couleurd'un périphérique à l'autre, procédéz à un ajustement des couleurs.Voir « Impression avec gestion des couleurs », page 168
La qualité d'impression est médiocre, irrégulière, trop claire ou trop foncée.	Avez-vous comparé le résultat de l'impression avec l'image affichée à l'écran ?Étant donné que les moniteurs et les imprimantes restituent différemment les couleurs, les couleurs imprimées ne correspondant pas toujours parfaîtrement aux couleurs affichées.Les télévisions et les écrons restituent les multiples couleurs en combinant les trois couleurs dites primaires : le rouge (R), le vert (V) et le bleu (B). Si aucune de ces composantes de la lumière n'est projetée, le résultat est le noir. Si les trois couleurs sont projétées simultanément avec la même intensité, on obtient du blanc.Cependant, l'impression en couleurs fait appel à une combinaison de trois couleurs primaires de pigment, qui sont le jaune (Y), le magenta (M) et le cyan (C). Si aucune couleur n'est appliquée, on obtient du blanc ; lorsque les trois couleurs sont associées en proportions égales, on obtient du noir.L'impression d'une image numérique nécessite une conversion pour passer de l'image d'origine (CMY) à celle de l'écran (RVB), puis à nouveau à celle de l'imprimante (CMY), ce qui complique encore la correspondance des couleurs. Dans ce cas, la correspondance des couleurs entre les péripériques est gérée par le module ICM (Windows) ou ColorSync (Mac OS X).Si vous utilisez un système de gestion des couleurs tel que ICM (Windows) ou ColorSync (Mac OS X), avoir-vous définir un profil d'écran ?Pour une gestion correcte, les péripériques d'entrée et les applications utilisées doivent prendre en charge le système ICM (Windows) ou ColorSync (Mac OS X). Il est également nécessaire de définir le profil de l'écran que vousutilissez.Avez-vous ouvert le capot avant durant l'impression ?Si le capot avant est ouvert durant l'impression, le chariot s'arrête brutalement, entraînant une irregularité de la couleur. N'ouvre pas le capot durant l'impression.Le message INK LOW (NIVEAU ENCRE FAIBLE) apparaît-il sur l'écran LCD ?La qualité d'impression peut diminuer lorsque le niveau d'encre est faible.Remplacez la cartouche d'encre par une neue. Si la qualité de l'impression resteméidiocre même après le remplacement de la cartouche, nettoyez plusieurs fois la tête d'impression.
La couleur n'est pas la même que sur une autre imprimante.	Les couleurs variant en fonction du type d'imprimante.Puisque chaque modèle d'imprimante est différent (encre, pilote et profil), les résultats ontenus peuvent varier eux aussi. Vous pouvez obtenir des couleurs identiques si vous optez pour la même méthode d'ajustement (sRGB ou Adobe RGB) ou le profil gamma à l'aide du pilote.Voir « Impression avec gestion des couleurs», page 168Pour assurer correspondance parfaite des couleurs, utilisez le système de mesure de la couleur.
Les données imprimées ne sont pas correctement positionnées sur le papier.	Avez-vous défin la zone d'impression? Vérifiez la zone d'impression dans les paramètres de l'application et de l'imprimante. La taille du papier est-elle correcte? Si le paramètre Paper Size (Taille papier) et le format réel ne correspondant pas, l'impression risque de ne pas répondre à vos attentés ou une partie des données sera fronquée. Dans ce cas, vérifiez les paramètres d'impression. Le papier est-il incliné? Si le message VÉRIF INCLIN PAPIER dans les paramètres du panneau est NON, l'impression a lieu même si le papier est incliné. Dans ce cas, les données ne sont pas correctement positionnées dans la zone d'impression. Dans le mode Menu, attribuée au paramètre VÉRIF INCLIN PAPIER la valeur OUI. © Voir « CONFIGURATION IMPR.», page 22 Est-ce que les données d'impression tiennent dans la largeur du papier? Si l'image est plus grande que la largeur du papier, l'impression s'arrête. Cependant, si le paramètre VÉRIF F格式 PAPIER est affecté de la valeur NON, les données sont imprimées même si elles dépassent la largeur du papier. Dans le mode Menu, attribuée au paramètre VÉRIF F格式 PAPIER la valeur OUI. © Voir « CONFIGURATION IMPR.», page 22 La marge du papier rouleau est-elle définie à 15 mm ou à 35 mm? Avec la rotation automatique ou si vous imprimez sur toute la largeur du papier (impression en format vertical A1 sur un rouleau 24 pouces ou en format A2 horizontal) et si le paramètre MARGE PAPIER ROLLEAU est régisé sur la valeur 15 mm ou 35 mm, les données qui s'étendent au-delà de la zone d'impression sur la droite du papier ne sont pas imprimées. Définissez la MARGE PAPIER ROLLEAU à 3 mm. © Voir « CONFIGURATION IMPR.», page 22
Les lignes de règle à droite et à gauche sont irrégulières.	La tête d'impression est-elle mal alignée (préstance de zones vides)? (au cours d'une impression bidirectionnelle) Dans le cas d'une impression bidirectionnelle, la tête d'impression imprimependant ses déplacements de gauche et droite et de droite à gauche. Si elle est mal alignée, les règles peuvent elles aussiprésenter un mauvaisalignement ou des zones vides. Si les lignes de règle verticales sont malalignées lors d'une impression bidirectionnelle, règlez l'alignement des têtes. © Voir « Alignement des têtes», page 89
La surface imprimée présente des éraflures ou des taches.	Le papier est-il trop écais ou trop fin? Vérifiez que le papier est adapté à cette imprimante. Pour plus d'information sur les supports et les paramètres d'impression sur des papiersd'une autre origine ou si vous utilisez un processeur d'image framée (RIP),reportez-vous aux instructions de manipulation ou contactez le distributeurdu papier ou le fabricant du processeur. Est-ce que la tête d'impression « frofte » sur la surface d'impression lorsque le papier est écais? Si vous utilisez un papier écais, la tête d'impression risque de froffer sur lasurface et de provoquer des éraflures. Dans ce cas, affectez au paramètreécART DU CYLINDRE une valeur comprise entre GRAND et LE PLUS GRAND. © Voir « CONFIGURATION IMPR.», page 22
Le papier est froissé.	Utilissez-vous l'imprimante à la température ambiente normale? Le papier spécial Epson doit être utilisé à une température ambiente normale (15 à 25 °C, 40 à 60 % d'humidité). Pour plus d'informations sur les papiers fins provenant d'un autre fabricant et qui nécessitent une manipulation particulière, reportez-vous aux instructions correspondantes. Si vous utilisez un papier autre qu'un support spécifique d'Epson, avez-vous définis les caractéristiques du papier? Lorsque vous utilisez un papier autre qu'un support spécifique d'Epson, définièses caractéristiques (papier personnelisé) avant d'imprimer. Voir « Impression sur papier personnelisé », page 158
L'envers du tirage est taché.	Dans le mode Menu, attribuez au paramètre VÉRIF FORMAT PAPIER la valeur OUI. Si laaille de l'image à imprimer est supérieure à la largeur du papier et si le paramètre VÉRIF FORMAT PAPIER est affecté de la valeur NON, l'image continue de s'imprimer au-delà de la zone d'impression, provoquant un encrassement à l'intérieur de l'imprimante. Pour ne pas salir l'intérieur de l'imprimante, affectez au paramètre VÉRIF FORMAT PAPIER la valeur OUI en mode Menu. Voir « CONFIGURATION IMPR.», page 22
La quantité d'encre libérée est trop importante.	Le paramètre Media Type (Support) est-il correct? Assurez-vous que les paramètres papier de l'imprimante correspondant au support papier que vous utilisez. La libération de l'encre est contrôle en fonction du type de support. Si vous imprimez sur du papier standard avec un réglage de papier photo, une quantité d'encre libérée pour ce type de papier est trop grande. Le paramètre Color Density (Densité des couleurs) est-il correct? Dans la boîte de dialogue Paper Configuration (Configuration du papier) du pilote d'impression, réduisez la densité de l'encre. Il se peut que l'imprimante libre trop d'encre pour le type de papier. Pour plus d'informations sur la boîte de dialogue Paper Configuration (Configuration du papier), reportez-vous à l'aide en ligne du pilote d'impression.
Des marges apparaissent dans une impression sans marges.	Les paramètres définis dans l'application pour les données d'impression sont-ils corrects? Vérifiez que les paramètres du papier dans l'application et dans le pilote d'impression sont corrects. « Voir « Impression sans marges », page 142
	Les paramètres du papier sont-ils corrects? Assurez-vous que les paramètres papier de l'imprimante correspondant au support papier que vous utilisez. « Voir « Informations relatives au papier », page 177
	Avez-vous modifié la proportion d'aggrandissement? Régléz la proportion d'aggrandissement de l'image en vue d'une impression sans marges. Des marges peuvent apparaître lorsque la proportion d'aggrandissement est définie sur Min. « Voir « Impression sans marges », page 142
	Le papier est-il stocké correctement? S'il n'est pas stocké correctement, le papier peut se contracter ou se détendre, de sorte que des marges apparaissent même en cas d'impression sans marges. Pour plus d'information sur le stockage du papier, reportez-vous aux instructions de manipulation correspondantes.
	Utilisez-vous un papier compatible avec une impression sans marges? Un papier qui n'est pas prévu pour une impression sans marges peut se contracter ou se détendre pendant l'utilisation, de sorte que des marges apparaissent même en cas d'impression sans marges. Il est préféable d'utiliser un papier recommendé pour une impression sans marges. « Voir « Informations relatives au papier », page 177
	Essayez de régler le cutter. En présence de marges en haut et en bas du papier rouleau lorsque vous effectuez une impression sans marges, essayez l'options RÉGLAGE COUPEUSE. Cela peut vous permettre de réduire les marges. « Voir « MAINTENANCE », page 25

Problèmes d'entrainment ou déjection

Cause	Suite à donner
Impossible d'entrainer ou d'éjecter le papier.	Le papier est-il correctement chargé ?Pour plus d'informations sur la position correcte d'insertion du papier, reportez-vous aux sections suivantes.Voir « Manipulation du papier», page 32Si le papier est correctement chargé, vérifiez son état.Le papier est-il charge verticalement ?Les feuilles simples doivent toujours être chargées verticalement. Si elles sont chargeses horizontally, le papier n'est pas reconnu et une erreur est généree.Voir « Supports pris en charge », page 32Le papier est-il froissé ou plie ?N'utilise pas du papier deja utilisé ou qui présente des plis. Utilisez toujours du papier neuf.Le papier est-il humide ?N'utilise pas de papier humide. Par ailleurs, le papier spécial Epson doit être conservé dans son emballage jusqu'à son utilisation. S'il reste à l'air libre trop longtemps, le papier se recoubre et devient humide et, de ce fait, il n'est pas correctement entrainé.Le papier est-il gondolé ou mou ?Les feuilles de papier finissent par se gondoler ou se détendre en raison des variations de température ou d'humidity, à tel point que l'imprimante peut ne pas correctement reconnaître le format. Dans ce cas, aplatissez le papier avant de le charger dans l'imprimante.Lepapier est-il trop écais ou trop fin ?Vérifiéz que le papier est adapté à cette imprimante. Pour plus d'information sur les types de papier et les paramètres d'impression sur des papiers d'une autre origine ou si vous utilisez un processeur d'imagetramée (RIP), consultez les instructions de manipulation ou contactez le distributeur du papier ou le fabricant du processeur.Uselizuez-vous l'imprimante à la température ambiente normale ?Le papier spécial Epson doit être utilisé à la température ambiente normale (15 à 25 °C, 40 à 60 % d'humidité).Du papier est-il coincé dans l'imprimante ?Ouvrez le capot avant de l'imprimante et assurez-vous qu'il n'y a pas de bourrage de papier ni d'objets étrangers dans l'imprimante. En cas de bourbage, retirez le papier coincé en suivant les instructions des sections suivantes.Voir « Procedez comme suit pour referrer le papier coincé :», page 119
Impossible d'enrouler le papier.	L'imprimante est-elle en mode READY (PRÊT) après la découverte du papier ?Enroule automatiquement le papier en cas de pression sur le bouton %, après la découverte. Toutefois, lorsque vous utilisez l'enrouleur automatique, l'imprimante ne rembobine pas le rouleau.
Le papier est coincé.	Procedez comme suit pour-retirer le papier coince :1. Si le papier rouleau est coince, ouvre le capot du papier rouleau et coupez le papier au niveau de la fente d'insertion.
	2. Assurez-vous que levoyant Pause ne clignote pas et appuyez sur le bouton % , pour relâcher le levier de mainien du papier.
	3. Rembobinez le papier rouleau.
Le papier est coincé	4. Si le papier est bloqué à l'intérieur de l'imprimante, ouvrez le capot avant.
	Attention: Veillez à ne pas toucher les cables autour de la tête d'impression, vous risqueriez d'endommager l'imprimante. 5. Retirez le papier bloqué avec précaution. Veillez à ne pas toucher le rouleau, le coussinet d'absorption d'encre et les tubes d'encre à l'intérieur de l'imprimante.
	6. Fermez le capot avant, mettez l'imprimante hors tension puis rallumez-la. Pour charger du papier, reportez-vous à la section suivante. « Utilisation du papier rouleau», page 33 « Utilisation de feuilles simples», page 40

Autres problèmes

Cause	Suite à donner
L'encre couleur s'épuiserapidement, même en mode d'impression Advanced B&W Photo (Photo N&B avancée) ou de données noires.	L'encre couleur est utilisée lors du nettoyage de la tête d'impression.Lors du nettoyage de la tête d'impression, toutes les buses sont nettoyées et de l'encre est utilisée pour toutes les couleurs. (Meme si le mode Advanced B&W Photo (Photo N&B avancée) est activé, les différentes encres sont utilisées pendant le nettoyage.) Cependant, si dans le menu MAINTENANCE, vous définissez le paramètre NETTOYAGE PAIR COULEUR pour le nettoyage des buses, vous pouvez économiser de l'encre.Voir « Nettoyage des têtes», page 85
La version du pilote d'impression n'est pas la plus récente.	Veuiliez vous procurer la version du pilote d'impression la plus récente.En général, le pilote fourni avec l'imprimante est utilisable sans problème.Cependant, avec la mise à niveau de certaines applications, il peut être nécessaire d'actualiser aussi le pilote d'impression. Dans ce cas, consultez le site Web Ephor pour vous procurer le dernier pilote disponible.
Le papier n'est pas coupé correctement.	Remplacez le cutter.Si le papier n'est pas coupé correctement ou si le bord coupé est effiloché, remplacez le cutter.Voir « Remplacement du cutter», page 79
Le pilote d'impression existe en plusieurs exemplaires dans Windows.	Avez-vous installé le même pilote d'impression plusieurs fois?Si vous aveç installé le pilote de cette imprimante alors qu'il se trouvait déjà dans Windows, des iconônes nommées « copie » apparaisent dans le dossier Imprimantes ou Imprimantes et télécopieurs (par ex., (EPSON Stylus Pro 9890 (Copie 2)), (EPSON Stylus Pro 9890 (Copie 3)). Vous pouvez supprimer ces copies et ne garder que l'icone du pilote original. S'il reste au moins une icône dans le dossier Imprimantes, le pilote d'impression n'est pas supprimé, même si les autres icônes sont supprimées.
Le tímein rouge est allumé à l'intérieur de l'imprimante.	Il ne s'agit pas d'une panne.Le tímein rouge est placé à l'intérieur de l'imprimante.
La pièce en plastique sur le capot du papier rouleau peut être retiree.	Replacez cette pièce.Replaces la pièce en plastique depuis l'arrêtre de l'imprimante en veillant à ce que le couvercle reste fermé. Insérez la pièce à partir du haut dans le capot du papier rouleau.

Utilisation du pilote d'impression (Windows)

Affichage de l'écran Configuration

Vous pouvez acceder au pilote d'impression de plusieurs façon.

A partir d'applications Windows
Voir « Paramètres d'impression», page 57
A partir de I'icone Imprimante

À partir de l'icone Imprimante

Suivez les étapes ci-dessous pour spécifique des paramètres courants dans les applications ou effectuer la maintenance de l'imprimante, par exemple les opérations Nozzle Check (Vérification des buses) ou Head Cleaning (Nettoyage des têtes).

1 Ouvrez le dossier Printers (Imprimantes) ou Printers and Faxes (Imprimantes et télécopieurs).

Pour Windows 7

Cliquez sur puis sur Devices and Printers (Péripétriques et imprimantes).

Pour Windows Vista

Cliquez sur , Control Panel (Panneau de contrôle), Hardware and Sound (Matériel et audio), puis Printer (Imprimante).

Hardware and Sound

Play CDs or other media automatically

Printer

Movie

Pour Windows XP

Cliquez sur Start (Démarrer), Control Panel (Panneau de contrôle), Printers and Other Hardware (Imprimantes et autres péripériques), puis sur Printers and Faxes (Imprimantes et télécopieurs).

Remarque:

Si le Control Panel (Panneau de contrôle) de Windows XP est en mode Classic View (Affichage classique), cliquez sur Start (Demarrer), Control Panel (Panneau de contrôle), puis Printers and Faxes (Imprimantes et télécopieurs).

Cliquez avec le bouton droit de la souris sur l'icone correspondant à votre imprimante, puis cliquez sur Printing preferences (Options d'impression).

L'écran de configuration du pilote d'impression s'affiche.

Effectuez les réglages nécessaires. Ces réglages deviennent les réglages par défaut du pilote d'impression.

Affichage de l'aide

Vous pouvez acceder à l'aide du pilote d'impression de plusieurs façon :

Cliquez sur Help (Aide)
Cliquez avec le bouton droit de la souris sur l'objet que vous souhaitez consulter

Cliquez sur la touche Aide pour l'afficher

En affichant l'aide, vous pouvez utiliser la page de sommaire ou la recherche par mot clé afin de parcourir l'aide.

Cliquez avec le bouton droit de la souris sur l'objet que vous souhaitez consulter et afficher

Cliquez avec le bouton droit de la souris sur l'objet, puis cliquez sur Help (Aide).

Remarque :

Dans Windows XP, cliquez sur ? sur la barre de titre, puis cliquez sur l'objet d'aide que vous souhaitez afficher.

Personnalisation du pilote d'impression

Vous pouvez enregistrer les paramètres ou modifier les éléments d'affichage.

Enregistrement de divers paramètres en tant que paramètres de selection

Vous pouvez enregistrer tous les éléments de configuration dans le pilote d'impression.

Configurez chaque élément de l'écran Main (Principal) et l'écran Page Layout (Disposition) que vous souhaitez enregistrer comme votre paramètre de selection.

Cliquez sur Save/Del. (Enregistrer/supprimer) dans le menu Main (Principal) ou Page Layout (Disposition).

3 Saisissez le nom dans la zone Name (Nom), puis cliquez sur Save (Enregister).

Vous pouvez enregistrer jusqu'à 100 paramètres. Vous pouvez désirir un paramètre que vous avez enregistré à partir de la zone de liste Select Settings (Paramètre de sélection).

Remarque :

Vous pouvez enregistrer les paramétres sous forme de fichier en cliquant sur Export (Exporter). Vous pouvez partager les paramétres en cliquant sur Import (Importer) pour importer le fichier enregistré sur un autre ordinateur.

Enregistrement des paramètres de support

Vous pouvez enregistrer les éléments des Media Settings (Paramètres du support) dans l'écran Main (Principal).

1 Modifiez les Media Settings (Parametes du support) dans l'écran Main (Principal).

2 Cliquez sur Custom Settings (Configuration personnelisée).

3 Saisissez le nom dans la zone Name (Nom), puis cliquez sur Save (Enregister).

Vous pouvez enregistrer jusqu'à 100 paramètres. Vous pouvez désirir un paramètre que vous avez enregistré à partir de la zone de liste Media Type (Support).

Remarque:
Vous pouvez enregistrer les paramètres sous forme de fichier en cliquant sur Export (Exporter). Vous pouvez partager les paramètres en cliquant sur Import (Importer) pour importer le fichier enregistré sur un autre ordinateur.

Réorganisation des éléments affichés

Pour afficher immédiatement les éléments féquèment utilisés, vous pouvez organiser Select Setting (Paramètre de sélection), Media Type (Support) et Paper Size (Taille papier) comme suit.

Masquez les éléments dont vous n'vez pas besoin.
Réorganisez selon l'ordre d'utilisation la plus frequente.
Organisez par groupes (dossiers).

1 Accédez à l'onglet Utility (Utilitaire), puis cliquez sur Menu Arrangement (Disposition du menu).

2 Sélectionnez Edit Item (Modifier l'élément).

3 Organisez ou regroupez les éléments dans la zone List (Liste).

Vous pouvez déplacer et organiser les éléments par glisser-deposer.
Pour ajouter un nouveau groupe (dossier), cliquez sur Add Group (Ajouter un groupe).
Pour supprimer un groupe (dossier), cliquez sur Delete Group (Supprimer le groupe).
Glissez-deposez les éléments dont vous n'avez pas besoin vers Not Display (Non affché).

Remarque: Si vous exécutez l'opération Delete Group (Supprimer le groupe), le groupe (dosquier) est supprimé, mais les éléments figurant dans le groupe (dosquier) supprimé sont conservés.

4 Cliquez sur Save (Enregistrer).

Récapitulatif de l'onglet Utilitaire

Vous pouvez effectuer les fonctions de maintenance suivantes depuis l'onglet Utility (Utilitaire) du pilote d'impression.

Nozzle Check (Vérification des buses)

Cette fonction imprime un motif de vérification des buses pour s'assurer que les buses de la tete d'impression ne sont pas obstruées. Si vous constazez des bandes ou des espaces vides dans les impressions, procédez au nettoyage des têtes afin de dégager les buses obstruées.

Voir «Nettoyage des têtes », page 85

Nettoyage des têtes

Si vous constatiez des bandes ou des espaces vides dans les impressions, procédez au nettoyage des têtes. Cette opération nettoie la surface des têtes d'impression afin d'améliorer la qualité d'impression.

Voir «Nettoyage des têtes », page 85

Print Head Alignment (Alignment des têtes)

Si les résultats d'impression doivent du grain ou sont flous, exécutez un Print Head Alignment (Alignment des têtes). La fonction Print Head Alignment (Alignment des têtes) corrige les espaces vides.

Voir « Alignment des têtes », page 89

EPSON Status Monitor 3

Vous pouvez vérifier l'etat de l'imprimante, par exemple le niveau d'encre restante ou les messages d'erreur, à partir de l'écran de l'ordinateur.

Monitoring Preferences (Préférences du contrôle)

Vous peuvent selectionner les notifications d'erreur affichees sur l'écran de EPSON Status Monitor 3 ou enregistrer un raccourci pour l'icone Utilitaire dans la Taskbar (Barre des tâches).

Remarque :

Si vous sélectionnez Shortcut Icon (Icone du raccourci) dans l'écran Monitoring Preferences (Preférences du contrôle), l'icone de raccourci Utilitaire s'affiche dans la Taskbar (Barre des tâches) Windows.

En cliquant avec le bouton croit de la souris sur l'icone, vous pouvez afficher le menu suivant et executer les fonctions de maintenance suivantes.

EPSON Status Monitor 3 démarre lorsque vous cliquez sur le nom de l'imprimante à partir du menu affché.

Print Queue (File d'attente)

Vous pouvez afficher la liste de tous les travaux en attente.

Dans l'écran Print Queue (File d'attente), vous pouvez afficher les informations sur les données en attente d'impression, supprimer et réimprimer ces travaux.

Speed and Progress (Vitesse et Progression)

Vous pouvez configurer diverses fonctions pour les opérations de base du pilote d'impression.

Menu Arrangement (Disposition du menu)
Vous pouvez organiser les éléments affichés, Select Setting (Paramètre de sélection), Media Type (Support) et Paper Size (Taille papier), par exemple en les réorganisant en fonction de leur fréquence d'accès. © Voir « Réorganisation des éléments affichés », page 126

Vous pouvez exporter ou importer les paramètres du pilote d'impression. Cette fonction est utile lorsque vous souhaitez retrouver les mêmes paramètres de pilote d'impression sur plusieurs ordinateurs.

EPSON LFP Remote Panel 2

Vous pouvezmettrea jourle microprogramme de l'imprimante et configurer les parametes de papier personnalise. Reportez-vous a l'aide de EPSON LFP Remote Panel 2 pour plus de détails.

Remarque:

Si EPSON LFP Remote Panel 2 et Printer Firmware Update (Mise à jour du microprogramme de l'imprimante) sont grises, EPSON LFP Remote Panel 2 n'est pas installé. Installez-le en utilisant la Software List (Liste des logiciels) dans le Disque de logiciels.

Printer Firmware Update (Mise à jour du microprogramme de l'imprimante)

Vous pouvezmettrea jourle microprogramme de l'imprimantea la versionla plus recente.
Reportez-vous a l'aide de EPSON LFP Remote Panel 2 pour plus de détails.

Printer Linearization (Linéarisation de l'imprimante)

Vous pouvez activer cette fonction en installerant l'utilitaire SpectroProofer fourni avec le SpectroProofer en option. Le SpectroProofer permet de calibrer l'imprimante. Pour plus d'informations, reportez-vous à l'aide de SpectroProofer.

Déinstallation du pilote d'impression

Suivez les étapes ci-dessous pour supprimer le pilote d'impression et EPSON LFP Remote Panel 2.

Remarque:

Vousdevezvousconnecterenutilisantun Administratoraccount(Compteadministrateur).
Dans Windows 7/Windows Vista, si un mot de passage ou sa confirmation Administrador (Administrateur) est demanded(e), entrez le mot de passage et poursuivez l'opération.

1 Mettez l'imprimante hors tension et débranchez le cable d'interface.
2 Accedez au Control Panel (Panneau de contrôle) et cliquez sur Uninstall a program (Désinstaller un programme) dans la catégorie Programs (Programmes).

Programs

Uninstall a program

3 Sélectionnez le logiciel à supprimer puis cliquez sur Uninstall/Change (Déinstaller/Modifier) (ou Change/Remove (Modifier/Supprimer)/add or remove (ajouter ou supprimer)).

Vous pouvez supprimer EPSON Status Monitor 3 et le pilote d'impression en selectionnant Printer Uninstall (Désinstaller l'imprimante) Epson Stylus Pro 9890/9908 (ou 7890/7908)).

Sélectionnez EPSON LFP Remote Panel 2 pour supprimer EPSON LFP Remote Panel 2.

Selectionnez l'icone de l'imprimante cible et cliquez sur OK.

Remarque :

Vous pouvez également supprimer Epson Network Utility en cliquant sur l'onglet Utility (Utilitaire) et en selectionnant Epson Network Utility. Toutefois, si vous utilisez une ou plusieurs autres imprirmantes Epson, il est possible que leur pilote d'impression utilise également Epson Network Utility. Si vous utilisez une ou plusieurs autres imprirmantes Epson, ne supprimez pas Epson Network Utility.

Suivez les instructions qui s'affichent à l'écran pour continuer.

Lorsque la boîte de dialogue de suppression s'affiche, cliquez sur Yes (Oui).

Redémarrez l'ordinateur si vous réinstallez le pilote d'impression.

Utilisation du pilote d'impression (Mac OS X)

Affichage de l'écran Configuration

La méthode d'affichage de l'écran de configuration du pilote d'impression peut varier selon l'application ou la version du système d'exploitation.

Voir « Procedures d'impression (Mac OS X)», page 59

Affichage de l'aide

Cliquez sur ? dans l'écran de configuration du pilote d'impression pour afficher l'aide.

Utilisation d'Epson Printer Utility 4

Vous pouvez utiliser Epson Printer Utility 4 pour effectuer des tâches de maintenance telles que la vérification des buses ou le nettoyage des têtes. Cet utiliser est installé automatiquement lorsque vous installez le pilote d'impression.

Démarrage d'Epson Printer Utility 4

Double-cliquez sur le dossier Applications, le dossier Epson Software (Logiciel Epson), puis sur l'icone Epson Printer Utility 4.

Fonctions d'Epson Printer Utility 4

Vous pouvez effectuer les fonctions de maintenance à partir de l'utilitaire Epson Printer Utility 4.

EPSON Status Monitor

Vous pouvez vérifier l'etat de l'imprimante, par exemple le niveau d'encre restante ou les messages d'erreur, à partir de l'écran de l'ordinateur.

Nozzle Check (Vérification des buses)

Cette fonction imprime un motif de vérification des buses pour s'assurer que les buses de la tete d'impression ne sont pas obstruées. Si vous constatiez des bandes ou des espaces vides dans les impressions, procédez au nettoyage des têtes afin de dégager les buses obstruées.

Voir «Nettoyage des têtes», page 85

Nettoyage des têtes

Si vous constatiez des bandes ou des espaces vides dans les impressions, procédez au nettoyage des têtes. Cette opération nettoie la surface des têtes d'impression afin d'améliorer la qualité d'impression.

Voir «Nettoyage des têtes », page 85

Print Head Alignment (Alignment des têtes)

Si les résultats d'impression doivent du grain ou sont flous, executez un Print Head Alignment (Alignment des têtes). La fonction Print Head Alignment (Alignment des têtes) corrige les espaces vides.

Voir « Alignment des têtes», page 89

EPSON LFP Remote Panel 2

Vous pouvezmettrea jourle micrologiel de l'imprimante et configurer les parametes de papier personnalise.Reportez-vous a laide de EPSON LFP Remote Panel 2 pour plus de détails.

Mise à jour du microprogramme de l'imprimante

Vous pouzemettreà jourle microprogramme de l'imprimanteà la versionla plus récente.

Reportez-vous à l'aide de EPSON LFP Remote Panel 2 pour plus de détails.

Déinstallation du pilote d'impression

Suivez les étapes ci-dessous pour supprimer le pilote d'impression et EPSON LFP Remote Panel 2.

Remarque :

Vousdevezvousconnecterenutilisantun Administratoraccount(Compteadministrateur).

Mettez l'imprimante hors tension et débranchez le cable d'interface.

Fermez toutes les applications ouvertes.

Cliquez sur le menu Pomme, dossier System Preferences (Preférences Système) puis sur le dossier Printer & Fax (Imprimantes et fax).

Sélectionnez cette imprimante puis cliquez sur

Cliquez sur Delete Printer (Supprimer l'imprimante) (ou OK).

Insérez dans l'ordinateur le « Disque de logiciels » fourni avec l'imprimante.

Double-cliquez sur le dossier
Printer (Imprimante), puis sur le dossier
Driver (Pilote).

Remarque :

Si le dossier n'apparait pas, double-cliquez sur l'icone EPSON sur le bureau.

Double-cliquez sur l'icone.

Si l'écran suivant s'affiche, entrez le mot de passage pour l'utilisateur connecté à Mac OS X, puis cliquez sur OK.

Si l'écran d'acceptation de la licence s'affiche, vérifie le contenu, cliquez sur Continue (Continuer), puis sur Agree (D'accord).

11 Sélectionnez Uninstall (Déinstaller), puis cliquez sur Uninstall (Déinstaller).

12 Suivez les instructions qui s'affichent à l'écran pour continuer.

Suppression d'EPSON LFP Remote Panel 2

Supprimez EPSON LFP Remote Panel 2 en supprimant le dossier EPSON LFP Remote Panel 2. Reportez-vous à l'aide de EPSON LFP Remote Panel 2 pour plus de détails.

Variétés d'impression

Correction automatique des couleurs et impression de photos (PhotoEnhance)

Le pilote d'impression de cette imprimante est fourni avec la fonction propriétaire Epson PhotoEnhance qui fait l'usage le plus efficace de la zone de reproduction des couleurs et corrige les données d'image afin d'améliorer les couleurs avant l'impression.

En utilisant PhotoEnhance, vous pouvez corriger les couleurs des photos afin de les adapter aux types de sujets (sujets humains, paysages ou photos de nuit). Vous pouvez imprimer les données couleur en sépia ou en noir et blanc. Il vous suffit de selectionner le mode d'impression pour corriger automatiquement les couleurs.

Cette fonction n'est pas disponible sous Mac OS X.

Lorsque vous utilisez des applications incluant une fonction de gestion des couleurs, spécifie comment ajuster les couleurs à partir de ces applications.

Lorsque vous utilisez des applications sans fonction de gestion des couleurs, démarrez à l'objet 2.

Selon le type d'application, configurez les paramètres en vous liéérant au tableau ci-dessous.

Adobe Photoshop CS3 ou version ultérieure
Adobe Photoshop Elements 6.0 ou version ultérieure
Adobe Photoshop Lightroom 1 ou version ultérieure

Système d'exploitation	Paramètres de gestion des couleurs
Windows 7 Windows Vista	L'imprimante assure la gestion des couleurs
Windows XP (Service Pack 2 ou supérieur et .NET 3.0 ou supérieur)
Windows XP (autre que versions susmentionnées)	Pas de gestion des couleurs

Dans les autres applications, réglez sur No Color Management (Pas de gestion des couleurs).

Exemple pour Adobe Photoshop CS4

Ouvrez l'écran Print (Imprimer).

Selectionnez Color Management (Gestion des couleurs) puis Document. Selectionnez Printer Manages Colors (L'imprimante assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), puis cliquez sur Print (Imprimer).

2 Lorsque l'écran Main (Principal) du pilote d'impression s'affiche, cliquez sur Custom (Perso), PhotoEnhance, puis sur Advanced (Plus d'options).

Voir «Paramètres d'impression», page 57

3 Dans l'écran PhotoEnhance, vous pouvez configurer les effets à appliquer aux données d'impression.

Reportez-vous à l'aide du pilote d'impression pour plus de détails sur chaque élément.

4 Vérifiez les autres paramètres, puis démarrez l'impression.

Correction des couleurs et impression

Le pilote d'impression corrige automatiquement en interne les couleurs en fonction de l'espace colorimétrique. Vous pouvez selectionner l'un des modes de correction des couleurs suivants.

Tableaux et graphiques

Corrige la couleur pour améliorer la netteté de vos images sur la base de l'espace sRGB.

EPSON Standard (sRGB)

Optimise l'espace sRGB et corrige la couleur.

Adobe RGB

Optimise l'espace Adobe RGB et corrige la couleur.

De plus, si vous sélectionnez Color Controls (Calibration EPSON), vous pouvez ajuster les paramètres Gamma, Brightness (Luminosite), Contrast (Contraste), Saturation ainsi que la balance des couleurs pour chaque mode de correction des couleurs.

Utilisez cette option lorsque l'application utilisée n'intègre pas une fonction de correction des couleurs.

Configuration des paramètres dans Windows

1 Lorsque vous utilisez des applications incluant une fonction de gestion des couleurs, spécifiez comment ajuster les couleurs à partir de ces applications.

Lorsque vous utilisez des applications sans fonction de gestion des couleurs, démarrez à l'objet 2.

Selon le type d'application, configurez les paramètres en vous liéérant au tableau ci-dessous.

Adobe Photoshop CS3 ou version ultérieure
Adobe Photoshop Elements 6.0 ou version ultérieure
Adobe Photoshop Lightroom 1 ou version ultérieure

Système d'exploitation	Paramètres de gestion des couleurs
Windows 7 Windows Vista	L'imprimante assure la gestion des couleurs
Windows XP (Service Pack 2 ou supérieur et .NET 3.0 ou supérieur)
Windows XP (autre que versions susmentionnées)	Pas de gestion des couleurs

Dans les autres applications, réglez sur No Color Management (Pas de gestion des couleurs).

Exemple pour Adobe Photoshop CS4

Ouvrez l'écran Print (Imprimer).

Selectionnez Color Management (Gestion des couleurs) puis Document. Selectionnez Printer Manages Colors (L'imprimante assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), puis cliquez sur Print (Imprimer).

2 Lorsque l'écran Main (Principal) du pilote d'impression s'affiche, sélectionnez le mode de correction des couleurs.

Voir «Paramètres d'impression», page 57

Pour effectuer une correction automatique des couleurs, selectionnez Automatic (Automatique) puis selectionnez le mode de correction des couleurs.

Si vous sélectionné le mode Custom (Perso) pour configurer les paramètres manuellement, sélectionné Color Controls (Calibration EPSON), puis cliquez sur Advanced (Plus d'options).

3 Configurez chaque élément lorsque vous selectionnez Custom (Perso).

Reportez-vous à l'aide du pilote d'impression pour plus de détails sur chaque élément.

Remarque :

Vous pouvez régler la valeur de correction en vérifier l'échantillon d'image situé à gauche de l'écran. Le cercle de couleurs permet également d'affiner la balance des couleurs.

4

Vérifiez les autres paramètres, puis démarrez l'impression.

Configuration des paramétres sous Mac OS X

1

Lorsque vous utilisez des applications incluant une fonction de gestion des couleurs, spécifie comment ajuster les couleurs à partir de ces applications.

Lorsque vous utilisez des applications sans fonction de gestion des couleurs, démarrez à l'objet 2.

Selon le type d'application, configurez les paramètres en vous liéérant au tableau ci-dessous.

Adobe Photoshop CS3 ou version ultérieure
Adobe Photoshop Elements 6 ou version ultérieure
Adobe Photoshop Lighthroom 1 ou version ultérieure

Système d'exploitation	Paramètres de gestion des couleurs
Mac OS X 10.6 et 10.5	L'imprimante assure la gestion des couleurs
Mac OS X 10,4	Pas de gestion des couleurs

Dans les autres applications, réglez sur No Color Management (Pas de gestion des couleurs).

Exemple pour Adobe Photoshop CS4

Ouvrez l'ecran Print (Imprimer).

Selectionnez Color Management (Gestion des couleurs) puis Document. Selectionnez Printer Manages Colors (L'imprimante assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), puis cliquez sur Print (Imprimer).

2

Affichez l'écran Print (Imprimer).

Voir « Procedures d'impression (Mac OS X)», page 59

3 Sous Mac OS X 10.5 et 10.6, Sélectionnez Color Matching (Concordance des couleurs) dans la liste, puis cliquez sur EPSON Color Controls (Calibration EPSON).

Sous Mac OS X 10.4, passez à l'etape 4.

Remarque :

Lorsque vous utilisez les applications suivantes avec Mac OS X 10.5 ou 10.6, veillez à effectuer l'etape 1, sinon vous ne pouvez pas selectionner EPSON Color Controls (Calibration EPSON).

Adobe Photoshop CS3 ou version ultérieure
Adobe Photoshop Lighthroom 1 ou version ultérieure
Adobe Photoshop Elements 6 ou version ultérieure

4 Affichez l'écran Advanced Color Settings (Paramètres couleur avances) pour la correction des couleurs.

Sélectionnez Print Settings (Configuration Imprimante) dans la liste, et sélectionnez EPSON Standard (sRGB) (EPSON Standard (sRVB)) ou Charts and Graphs (Présentations et graphiques) depuis Color Controls (Calibration EPSON) dans Color Settings (Paramètres couleurs). Si vous reglez les paramètres manuellement, cliquez sur Advanced Color Settings (Paramètres couleur avances).

Remarque :

Lorsque you utilisez les applications suivantes avec Mac OS X 10.5, déslectionnez la case Use Generic RGB (Util. Générique RVB).

Adobe Photoshop CS3 ou version ultérieure
Adobe Photoshop Lighthroom 1 ou version ultérieure
Adobe Photoshop Elements 6 ou version ultérieure

Selectionnez la case à cocher lorsqu'une application différente de celles répertoriées ci-dessus est utilisé.

Effectuez les réglages nécessaires.

Reportez-vous à l'aide du pilote d'impression pour plus de détails sur chaque élément.

Vérifiez les autres paramètres, puis démarrez l'impression.

Impression de photos en noir et blanc

Vous pouvez imprimer des photos en noir et blanc avec des dégradés riches en réglient la couleur des données d'image à l'aide du pilote d'impression.

Les données originales ne sont pas affectées.

Vous pouvez corriger les données d'image lors de l'impression sans Traitser les données à partir des applications.

Configuration des paramètres dans Windows

Lorsque vous utilisez des applications incluant une fonction de gestion des couleurs, spécifie comment ajuster les couleurs à partir de ces applications.

Lorsque vous utilisez des applications sans fonction de gestion des couleurs, démarrez à l'objet 2.

Selon le type d'application, configurez les paramètres en vous référant au tableau ci-dessous.

Adobe Photoshop CS3 ou version ultérieure Adobe Photoshop Elements 6 ou version ultérieure

Adobe Photoshop Lighthroom 1 ou version ultérieure

Système d'exploitation	Paramètres de gestion des couleurs
Windows 7 Windows Vista	L'imprimante assure la gestion des couleurs
Windows XP (Service Pack 2 ou supérieur et .NET 3.0 ou supérieur)
Windows XP (autre que versions susmentionnées)	Pas de gestion des couleurs

Dans les autres applications, réglez sur No Color Management (Pas de gestion des couleurs).

Exemple pour Adobe Photoshop CS4

Ouvrez l'écran Print (Imprimer).

Selectionnez Color Management (Gestion des couleurs) puis Document. Selectionnez Printer Manages Colors (L'imprimante assure la gestion des couleurs) ou No Color Management (Pas de gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), puis cliquez sur Print (Imprimer).

2 Lorsque l'écran Main (Principal) du pilote d'impression s'affiche, sélectionnez Advanced B&W Photo (Photo N&B avancée) comme Color (Couleur).

Voir «Parametes d'impression», page 57

3 Sélectionnez Custom (Perso) comme paramètre de Mode puis cliquez sur Advanced (Plus d'options).

4 Effectuez les réglages nécessaires.

Reportez-vous à l'aide du pilote d'impression pour plus de détails sur chaque élément.

Vérifiez les autres paramètres, puis démarrez l'impression.

Configuration des paramètres sous Mac OS X

1 Lorsque vous utilisez des applications incluant une fonction de gestion des couleurs, spécifie comment ajuster les couleurs à partir de ces applications.

Selon le type d'application, configurez les paramètres en vous liéérant au tableau ci-dessous.

Adobe Photoshop CS3 ou version ultérieure
Adobe Photoshop Elements 6 ou version ultérieure
Adobe Photoshop Lightroom 1 ou version ultérieure

Système d'exploitation	Paramètres de gestion des couleurs
Mac OS X 10.6 et 10.5	L'imprimante assure la gestion des couleurs
Mac OS X 10,4	Pas de gestion des couleurs

Dans les autres applications, réglez sur No Color Management (Pas de gestion des couleurs).

Exemple pour Adobe Photoshop CS4

Ouvrez l'ecran Print (Imprimer).

Selectionnez Color Management (Gestion des couleurs) puis Document. Selectionnez Printer Manages Colors (L'imprimante assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), puis cliquez sur Print (Imprimer).

Annal
Affichez l'écran Print (Imprimer), sélectionnez
Print Settings (Configuration Imprimante)
dans la liste, puis sélectionnez Advanced B&W
Photo (Photo N&B avancée) comme Color
(Couleur).

Voir « Procedures d'impression (Mac OS X)», page 59

Remarque :

Lorsque you utilisez les applications suivantes avec Mac OS X 10.5, déslectionnez la case Use Generic RGB (Util. Générique RVB).

Adobe Photoshop CS3 ou version ultérieure
Adobe Photoshop Lighthroom 1 ou version ultérieure
Adobe Photoshop Elements 6 ou version ultérieure

Selectionnez la case à cocher lorsqu'une application différente de celles répertoriées ci-dessus est utilisé.

3 Cliquez sur Advanced Color Settings (Paramètres couleur avances).

4 Effectuez les régles nécessaires.

Reportez-vous à l'aide du pilote d'impression pour plus de détails sur chaque élément.

Vérifiez les autres paramètres, puis démarrez l'impression.

Impression sans marges

Vous pouvez imprimer vos données sans marges sur le papier.

Les types d'impression sans mages que vous pouvez désir varient comme indiqué ci-dessous selon le type de support.

Papier rouleau: pas de marges pour tous les bords*, pas de marges pour la gauche et la droite

Feuilles simples : pas de marges pour la gauche et la droite uniquement

• Lorsque le SpectroProofer en option est installé, l'impression sans marges pour tous les bords ne peut pas être effectué.

Lors d'une impression sans marges pour tous les bords, vous pouvez également configurer l'opération de coupe. Voir « À propos de la coupe de papier rouleau», page 145

Lorsque vous effectuez une impression sans marges gauche et droite, des marges apparaisent en haut et en bas du papier.

Valeurs de marges supérieures et inférieures Voir « Zone imprimable », page 56

Types de méthodes d'impression sans marges

Vous pouvez effectuer l'impression sans marges à l'aide des deux méthodes suivantes.

Agrandir auto

Le pilote d'impression agrandit les données d'impression à une taille légèrement supérieure à la taille du papier, et imprime l'image agrandie. Les sections excédant les bords du papier ne sont pas imprimées, ce qui résultat en une impression sans marges.

Utilisez des paramètres tels que Page Layout (Disposition) dans les applications afin de configurer la taille des données d'image comme suit.

• Faites correspondre la taille de papier et le paramétrage de la page pour les données d'impression.
• Si l'application permet de paramétre les marges, définissez les marges sur 0 mm.
• Attribuez aux données d'image la même taille que celle du papier.

Format à conserver

Créez des données d'impression supérieures à la taille du papier dans les applications afin de produit une impression sans marges. Le pilote d'impression n'agrandit pas les données d'une image. Utilisez des paramètres tels que Page Layout (Disposition) dans les applications afin de configurer la taille des données d'image comme suit.

• Créez des données d'impression supérieures au format d'impression réel de 3 mm sur la gauche et la droite (6 mm au total).
• Si l'application permet de paramétre les marges, définissez les marges sur 0 mm.
• Attribuez aux données d'image la même taille que celle du papier.

Selectionnez ce paramètre si vous souhaitez éviter l'agrandissement de l'image par le pilote d'impression.

Tailles de supports prises en charge pour l'impression sans marges

Les tailles de supports possibles pour une impression sans marges sont les suivantes :

Largeurs du papier

254 mm/10 pouces

300 mm

329 mm/13 pouces/Super A3

406 mm/16 pouces

432 mm/17 pouces

515 mm/B2

594 mm/A1

610 mm/24 pouces/Super A1

728 mm/B1*

914 mm/36 pouces/Super A0*

1118 mm/44 pouces/Super B0*

• Le modele Epson Stylus Pro 7890/7908 ne prend pas ces formats en charge.

Selon le type de support, il se peut que la qualité de l'impression diminue ou que l'impression sans marges ne soit pas prise en charge.

Pour plus d'informations, reportez-vous à la section suivante.

Voir « Informations relatives au papier », page 177

À propos de la coupe de papier rouleau

Lorsque vous effectuez une impression sans marges sur du papier rouleau, vous pouvez spécifique s'il s'agit d'une impression sans marges gauche et droite, ou d'une impression sans marges sur tous les bords, et également comment couper le papier dans Roll Paper Option (Option papier rouleau). L'opération de coupe pour chaque valeur estprésentée dans le tableau suivant.

Paramètres du pilote d'impression	Normal Cut (Coupe normale)	Single Cut (Découpe unique)	Double Cut (Découpe double)
Opération de coupe	A B × × ×	A B × × ×	A B × × ×
Explication	Le paramètre par défaut du pilote d'impression est Normal Cut (Coupe normale).	La zone supérieure peut devenir légément irrégulière selon l'image puisque l'opération d'impression s'arrête lors de la découpe du bord supérieur du papier. Si la position de découpe est légément désalignée, de petites portions de l'image peuvent apparfaître en haut ou en bas des pages adjacentes. Dans ce cas, effectuez un Réglage Coupeuse. Voir « MAINTENANCE», page 25 Lors d'une impression sur une page seulement, l'opération effectuée est la même que pour Double Cut (Découpe double). Lors d'une impression continue de plusieurs feuilles, l'imprimante coupe 1 mm à l'intérieur du bord supérieur du la première page et le bord supérieur des pages suivantes pour éviter que des marges n'apparaissent.	La zone supérieure peut devenir légément irrégulière selon l'image puisque l'opération d'impression s'arrête lors de la découpe du bord supérieur du papier. Le papier imprimé est environ 2 mm plus court que le format spécifique puisque l'imprimante découpe le papier à l'intérieur de l'image pour éviter que des marges supérieures et inférieures n'apparaissent. Une fois le bord inférieur de la page précédente coupé, l'imprimante entraine le papier, puiscie le bord supérieur de la page suivante. Bien que cette opération produise des pieces découpées de 80 à 127 mm, la coupe est plus précise.

Configuration des procédures pour l'impression

Configuration des paramètres dans Windows

1 Lorsque l'écran Main (Principal) du pilote d'impression s'affiche, vous pouvez configurer divers paramètres requis pour l'impression, par exemple Media Type (Support), Source, Page Size (Format papier).

Voir «Paramètres d'impression», page 57

2 Sélectionnez Borderless (Sans marges), puis cliquez sur Expansion (Extension).

3 Sélectionnez Auto Expand (Agrandir auto) ou Retain Size (Format à conserver) comme Method of Enlargement (Méthode d'agrandissement). Si vous sélectionnez Auto Expand (Agrandir auto), définisse que chaque proportion de l'image dépasse le bord du papier comme illustré ci-dessous.

Max : 3 mm à gauche et 5 mm à droite (l'image se décale de 1 mm vers la droite)

Standard : 3 mm à gauche et à droite

Min 1,5 mm à gauche et à droite

Remarque:

Déplacez le curseur vers Min pour diminuer le facteur d'agrandissement de l'image. Certaines manges peuvent donc apparaitre aux bords du papier selon le papier et l'environnement d'impression.

4 En cas d'impression sur du papier rouleau, cliquez sur Roll Paper Option (Option papier rouleau) et selectionnez le parametre Auto Cut (Coupe auto).

Voir « À propos de la coupe de papier rouleau », page 145

Vérifiez les autres paramètres, puis démarrez l'impression.

Configuration des paramètres sous Mac OS X

1 Ouvrez l'écran Print (Imprimer) puis selectionnez le format de papier dans l'options Paper Size (Taille papier) puis selectionnez une méthode d'impression sans marges.

Voir « Procedures d'impression (Mac OS X)», page 59

Les sélections pour les méthodes d'impression sans marges s'affichent comme suit.

XXXX (Papier rouleau - Sans marges (Agrandir auto))

XXXX (Papier rouleau - Sans marge (Format à conserver))

XXXX (Feuille - sans marges (Agrandir auto))

XXXX (Feuille - Sans marge (Format à conserver))

Où XXXX est le format de papier actuel, tel que A4.

Si vous utilisez Mac OS X 10.4, ou si des éléments de l'écran Page Setup (Format d'impression) ne sont pas affichés sur l'écran Print (Imprimer) parce que l'application est utilisée dans Mac OS X 10.6 ou 10.5, affichez l'écran Page Setup (Format d'impression) et configurez les paramètres.

Si Auto Expand (Agrandir auto) est sélectionné, définissee queille proportion de l'image dépasse le bord du papier dans l'écran Expansion (Extension).

Selectionnez Page Layout Settings (Paramétres disposition pages) dans la liste. Ce qui suit montre la proportion de l'image qui dépassera les bords du papier.

Max : 3 mm à gauche et 5 mm à droite (l'image se décale de 1 mm vers la droite)

Standard : 3 mm à gauche et à droite

Min 1,5 mm à gauche et à droite

Remarque:

Déplacez le curseur vers Min pour diminuer le facteur d'agrandissement de l'image. Certaines marges peuvent donc apparaitre aux bords du papier selon le papier et l'environnement d'impression.

Lorsque you imprimez sur du papier rouleau, selectionnez Auto Cut (Coupe auto).

Voir « À propos de la coupe de papier rouleau », page 145

Selectionnez Print Settings (Configuration Imprimante) dans la liste, puis configurez Media Type (Support).

Vérifiez les autres paramètres, puis démarrez l'impression.

Agrandissement/réduction de l'impression

Vous pouvez agrandir ou réduire la taille de vos données. Trois méthodes de configuration sont disponibles.

Agrandit ou réduit automatiquement la taille d'image en fonction de la taille du papier.

• Ajuster à la largeur du papier rouleau (Windows uniquement)

Agrandit ou réduit automatiquement la taille d'image en fonction de la largeur du papier rouleau.

Custom

Vous pouvez spécifique le facteur d'agrandissement ou de réduction. Utilisez cette méthode pour une

taille de papier non standard.

Zoom/Adapter au format du papier

Configuration des paramètres dans Windows

1 Lorsque l'écran Page Layout (Disposition) du pilote d'impression s'affiche, configurez la même taille de papier que la taille de papier des données dans Page Size (Format papier) ou Paper Size (Taille papier).

Voir «Paramètres d'impression», page 57

Dans la liste Output Paper (Sortie papier), sélectionnez la taille du papier charge dans l'imprimante.

Fit to Page (Zoom) est selectionné pour Reduce/Enlarge (Impression proportionnelle).

Vérifiez les autres paramètres, puis démarrez l'impression.

Configuration des paramètres sous Mac OS X

1 Ouvrez l'écran Print (Imprimer), sélectionnez Paper Handling (Gestion du papier) dans la liste, puis cochez Scale to fit paper size (Adapter à la taille du papier).

Voir « Procedures d'impression (Mac OS X)», page 59

Sous Mac OS X 10.5 ou 10.6

Sous Mac OS X 10.4

Dans la liste Destination Paper Size (Format papier cible), sélectionnez la taille du papier charge dans l'imprimante.
Remarque: Si vous effectuez une impression avec agrandissement, déslectionnez la case Scale down only (Réduire seulement).
3 Vérifiez les autres paramètres, puis démarrez l'impression.

Ajuster à la largeur du papier rouleau (Windows uniquement)

1 Lorsque l'écran Page Layout (Disposition) du pilote d'impression s'affiche, configrez la même taille de papier que la taille de papier des données dans Page Size (Format papier) ou Paper Size (Taille papier).

Voir « Paramètres d'impression», page 57

2 Sélectionnez Reduce/Enlarge (Impression proportionnelle), puis cliquez sur Fit to Roll Paper Width (Ajuster à la largeur du papier rouleau).

3 Dans la liste Roll Width (Largeur du rouleau), selectionnez la largeur du papier rouleau charge dans l'imprimante.

4 Vérifiez les autres paramètres, puis démarrez l'impression.

Configuration de l'échelle personalisée

Configuration des paramètres dans Windows

1 Lorsque l'écran Page Layout (Disposition) du pilote d'impression s'affiche, configurez la même taille de papier que la taille de papier des données dans Page Size (Format papier) ou Paper Size (Taille papier).

Voir «Paramètres d'impression», page 57
2 Dans la liste Output Paper (Sortie papier) ou Roll Width (Largeur du rouleau), selectionnez la taille du papier chargé dans l'imprimante.
3 Sélectionnez Reduce/Enlarge (Impression proportionnelle), cliquez sur Custom (Perso), puis définissee la valeur Scale to (Proportion).

Entrez une valeur directement ou cliquez sur les flèches à droite de la zone d'échelle pour définir la valeur.

Sélectionnez l'échelle dans une plage comprise entre 10 et 650% .

4 Vérifiez les autres paramètres, puis démarrez l'impression.

Configuration des paramètres sous Mac OS X

1 Lorsque l'écran Print (Imprimer) s'affiche, sélectionnez la taille du papier chargé dans l'imprimante dans la liste Paper Size (Taille du papier).

Si vous utilisez Mac OS X 10.4, ou si des éléments de l'écran Page Setup (Format d'impression) ne sont pas affichés sur l'écran Print (Imprimer) parce que l'application est utilisée dans Mac OS X 10.6 ou 10.5, affichez l'écran Page Setup (Format d'impression) et configurez les paramètres.

Voir « Procedures d'impression (Mac OS X)», page 59

Entrez l'échelle.

Vous pouvez définir les valeurs d'échelle suivantes.

Mac OS X 10.5 et 10.6 : 1 à 10 000 %

Mac OS X 10.4 : 1 à 400 %

Sous Mac OS X 10,6

Sous Mac OS X 10.4 ou 10.5

La valeur d'échelle a été définie.

Vous pouvez maintainant imprimer normalement.

Vous pouvez imprimer plusieurs pages de votre document sur une seule feuille de papier.

Si vous imprimez des données continues préparées au format A4, elles sont imprimées comme indiqué ci-dessous.

Remarque:

Dans Windows, vous ne pouvez pas utiliser la fonction d'impression multi-pages lors d'une impression sans marges.
Dans Windows, vous pouvez utiliser la fonction Impression proportionnelle (Zoom) pour imprimer les données sur différentes tailles de papier.

Voir « Agrandissement/reduction de l'impression», page 148

Configuration des paramètres dans Windows

1 Lorsque l'écran Page Layout (Disposition) du pilote d'impression s'affiche, cochez la case Multi-Page (Multi-Pages), Sélectionnéz N-up, puis cliquez sur Settings (Configuration).

Voir «Paramètres d'impression», page 57

2 Dans l'écran Print Layout (Organisation), spécifiez le nombre de pages par feuille ainsi que l'organisation de la page.

Si la case à cocher Print page frames (Encadrement page) est sélectionnée, des cadres de page sont imprimés sur chaque page.

3 Vérifiez les autres paramètres, puis démarrez l'impression.

Configuration des paramètres sous Mac OS X

1 Lorsque l'écran Print (Imprimer) s'affiche, Sélectionnez Layout (Mise en page) dans la liste, puis spécifie le nombre de pages par feuilles et ainsi de suite.

Voir « Procedures d'impression (Mac OS X)», page 59

Remarque:

Vous pouvez imprimer des cadres autour des pages organises en utilisant la fonction Border (Bordure).

2 Vérifiez les autres paramètres, puis démarrez l'impression.

Impression de poster (agrandir pour couvrir plusieurs feuilles et imprimer - Windows uniquely)

La fonction d'impression de poster agrandit automatiquement les données d'impression et les divise. Vous pouvez combiner les feuilles imprimées afin de creer un calendrier ou un poster de grande taille. L'impression de posters permet une impression d'une taille 16 fois supérieure à l'impression normale (quatre feuilles par quatre). Il existe deux méthodes permettant d'imprimer des posters.

□ Impression poster sans marges (papier rouleau uniquement)

Cette fonction agrandit automatiquement les données d'impression et les divise, puis les imprime sans marges. Vous pouvez creator un poster simplement en assemblant la sortie papier. Pour effectuer une impression sans marges, les données sont etendues de manière à dépasser légèrement la taille du papier. Les zones agrandies dépassant le papier ne sont pas imprimées. L'image peut de ce fait ne pas être correctement alignée aux jointures. Pour assembler les pages avec précision, effectuez une impression de poster avec marges comme suit.

□ Impression poster avec marges

Cette fonction agrandit automatiquement les données d'impression et les divise, puis les imprime avec marges. Vous doivent couper les marges puis assembler les différentes impressions afin de creer un poster. Bien que la taille finale soit légèrement plus petite puisque vous

devezdécouper les marges, les jointures de l'image s'adaptent avec précision.

Configuration des procédures pour l'impression

1 Préparez les données d'impression à l'aide des applications.

Le pilote d'impression agrandit automatiquement les données d'une image lors de l'impression.

Lorsque l'écran Page Layout (Disposition) du pilote d'impression s'affiche, cochez la case Multi/Page (Multi-Pages), sélectionnez Poster, puis cliquez sur Settings (Configuration).

Voir « Paramètres d'impression», page 57

3 Dans l'écran Poster Settings (Configuration du poster), Sélectionnez le nombre de pages souhaité pour le poster.

4 Sélectionnez l'impression poster sans marges ou avec marges, puis sélectionnéz les pages que vous ne souhaitez pas imprimer.

Si l'impression sans marges est selectionnée : Sélectionnez Borderless Poster Print (Impression poster sans marges).

Remarque :

Si Borderless Poster Print (Impression poster sans marges) s'affiche en grisé, le papier ou le format sélectionné ne prend pas en charge l'impression sans marges.

Voir « Tailles de supports
prises en charge pour l'impression sans marges», page 144

Voir « Informations relatives au papier », page 177

Si Single Cut (Découpe unique) ou Double Cut (Découpe double) est sélectionné comme paramètre Auto Cut (Coupe auto), la longueur du papier est raccourcie de 1 à 2 mm et les jointures ne s'assemblent pas parfaitement.

Selectionnez Off (Non) ou Normal Cut (Coupe normale). Voir « Impression sans marges », page 142

Si l'impression avec marges est selectionnée : Deselectionnez Borderless Poster Print (Impression poster sans marges).

Remarque:

A propos de la taille après assemblage :

Si vous avez désélectionné Borderless Poster Print (Impression poster sans marges) et sélectionné l'impression avec marges, les éléments Print Cutting Guides (Imprimer les marques de coupe) s'affichent.

La taille finale est identique, que vous ayez ou non sélectionné Trim Lines (Lignes d'ajustement). Toutefois, si Overlapping Alignment Marks (Guides de recouvrement) est sélectionné, la taille finale est plus petite avec un chevauchement.

Vérifiez les autres paramètres, puis démarrez l'impression.

Assemblage de la sortie papier

Les étapes d'assemblage de la sortie papier différent selon que vous avez opté pour l'impression de poster sans marges ou avec marges.

Impression de poster sans marges

Cette section déscrit comment assembler quatre pages imprimées. Vérifiez et combinez les pages imprimées, puis assemblez-les dans l'ordre indiqué ci-dessous en utilisant de la bande adhésive au dos des feuilles.

Impression poster avec marges

Lorsque vous sélectionnez Overlapping Alignment Marks (Guides de recouvrement), les repères suivants sont imprimés sur le papier. Reportez-vous aux procédures décrites ci-après pour assembler quatre pages imprimées en utilisant les guides de recouvrement.

Remarque :

Les guides de recouvrement sont noirs pour une impression en noir et blanc.

La section suivante décrit comment assembler quatre pages imprimées.

1 Coupe la feuille supérieure gauche le long du guide de recouvrement (linge bleue verticale).

2 Placez la feuille supérieure gauche au-dessus de la feuille supérieure droite. Alignez les repères X comme indiqué sur l'illustration ci-dessous, et attachez-les temporairement à l'aide de bande adhésive au dos de la feuille.

3 Lorsque deux pages se chevauchent, foupez-les le long du guide de recouvrement (ligne rouge vertical).

4 Assemblez les feuilles gauche et droite.

Utilisez de la bande adhéasive pour coller les dos des feuilles.

5 Repétez les étapes 1 à 4 pour les feuilles inférieures.
6 Coupe le bas des feuilles supérieures en suivant les guides de recouvrement (ligne bleue horizontalle).

7 Placez la feuille supérieure au-dessus de la feuille inférieure. Alignez les repères X comme indiqué sur l'illustration ci-dessous, et attachez-les temporairement à l'aide de bande adhésive au dos de la feuille.

Lorsque deux pages se chevauchent, coupez-les en suivant les guides de recouvrement (ligne rouge horizontal).

Assemblez les feuilles supérieures et inférieures.

Utilisez de la bande adhésive pour coller les dos des feuilles.

Une fois toutes les feuilles assemblées, coupez les marges en suivant les guides extérieurs.

Impression sur papier personnalisé

Vous pouvez également imprimer sur des tailles de papier qui ne sont pas déjà disponibles dans le pilote d'impression. Si vous creez et enregistrez une taillie de papier définie par l'utilisateur en suivant la procédure ci-dessous, vous pouvez selectionner la taillie de papier enregistrée depuis Page Setup (Format d'impression) dans l'application. Si votre application prend en charge la création de taillles définies par l'utilisateur, suivez la procédure ci-dessous pour selectionner la taillie identique à celle créée dans l'application, puis imprimez.

Vous pouvez enregistrer les tailles suivantes.

La taille de papier minimum prise en charge par cette imprimante est 210 (largeur) x 297 (longueur) mm. Si vous creez une taille de papier personnalisée inférieure à la taille minimum, vous pouvez imprimer sur du papier supérieur à 210 (largeur) x 297 (longueur) mm, puis couper les marges en fonction de la taille souhaitée.

Largeur	Epson Stylus Pro 9890/9908 : 89 à 1118 mm Epson Stylus Pro 7890/7908 : 89 à 610 mm
Longueur*	Windows : 127 à 15 000 mm Mac OS X : 127 à 15 240 mm

• La longueur de papier peut être supérieure si vous utilisez des applications prenatal en charge l'impression de posters. Toutefois, la taille réelle de l'impression dépend de l'application, de la taille du papier chargé sur l'imprimante et de l'environnement informatique.

Remarque :

Pour les Custom Paper Sizes (Tailles de papier personnalises) Mac OS X, même si vous pouvez spécifier une taille de papier supérieure qui ne peut pas être chargée sur l'imprimante, l'impression ne s'effectuera pas correctement.
La taille de sortie disponible est limitée selon l'application utilisée.

Configuration des paramètres dans Windows

1 Lorsque l'écran Main (Principal) du pilote d'impression s'affiche, cliquez sur User Defined (Personnalisée).

Voir «Paramètres d'impression», page 57

Remarque :

Vous ne pouvez pas selectionner User Defined (Personnalisée) si l'option Sheet (Feuille) est selectionnée pour Source et l'option Borderless (Sans marges) est activée pour les Paper Settings (Paramètres papier).

2 Dans l'écran User Defined Paper Size (Taille papier définie par l'utilisateur), configurez la taille de papier que vous souhaitez utiliser, puis cliquez sur Save (Enregistrer).

Vous pouvez saisir 24 caractères au maximum dans la zone Paper Size Name (Nom du format personnelisé).
Pour modifier la taille, il suffit de selectionner une taille de papier définie proche de ce que vous souhaitez dans Base Paper Size (Taille papier de base).

Si le rapport de longueur et de largeur est identique à la taille de papier sélectionnée, seLECTIONnez la taille de papier définie dans Fix Aspect Ratio (Rapport hauteur/largeur fixe) et seLECTIONnez Landscape (Paysage) ou Portrait comme Base. Dans ce cas, vous ne pouvez ajuster que la largeur de papier ou la hauteur de papier.

Remarque:

Pour modifier la taille du papier enregistrée, selectionnez le nom de la taille de papier dans la liste de gauche.
Pour supprimer la taille personnalisée que vous avez enregistrée, selectionnez le nom correspondant dans la liste de gauche, puis cliquez sur Delete (Effacer).
Vous pouvez enregistrer jusqu'à 100 tailles de papier.

3 Cliquez sur OK.

Vous pouvez selectionner la taille de papier que vous ave enregistrree dans Size (Taille) dans l'ecran Paper Settings (Parametes papier).

Vous pouvez maintainant imprimer normalement.

Configuration des paramètres sous Mac OS X

1 Lorsque l'écran Print (Imprimer) s'affiche, sélectionnez Manage Custom Sizes (Gérer les tailles personnalisées) dans la liste Paper Size (Taille du papier).

Si vous utilisez Mac OS X 10.4, ou si des éléments de l'écran Page Setup (Format d'impression) ne sont pas affichés sur l'écran Print (Imprimer) parce que l'application est utilisée dans Mac OS X 10.6 ou 10.5, affichez l'écran Page Setup (Format d'impression) et configurez les paramètres.

Voir « Procedures d'impression (Mac OS X)», page 59

Cliquez sur ^+ et saisissez le nom de la taille personnalisee.

Entrez les paramètres Width (Largeur), Height (Hauteur) pour Paper Size (Taille du papier), puis entrez les marges et cliquez sur OK.

Vous pouvez définir la taille du papier et les marges d'impression selon la méthode d'impression.

Configurations de la page	Format papier	Marges d'impression
Feuille	Tailles de supportprises en charge	3 mm en haut, à gauche et à droite 14,2 mm en bas
Papier rouleau	Tailles de supportprises en charge	3 mm en haut, en bas, à gauche et à droite
Roll Paper - Banner (Papier rouleau - Bannière)	Tailles de supportprises en charge	0 mm pour le haut et le bas 3 mm à gauche et à droite
Roll Paper - Borderless (Auto Expand) (Papier rouleau - Sans marges(Agrain dir auto))	Largeurs de papier d'impression sans marges prises en charge	0 mm en haut, en bas, à gauche et à droite
Roll Paper - Borderless (Retain Size) (Papier rouleau - Sans marge (Format à conserver))	Largeurs de papier d'impression sans marges prises en charge + 6 mm	0 mm en haut, en bas, à gauche et à droite
Roll Paper - Borderless Banner (Papier rouleau - Sans marges Bannière)

Remarque:

Pour modifier le contenu que vous avez enregistré, selectionnez le nom de la taille personnalisée dans la liste à gauche de l'écran Custom Paper Sizes (Tailles de papier personnalises).
Pour dupliquer la taille personalisée que vous avez enregistrree, selectionnez le nom correspondant dans la liste de gauche de l'ecran Custom Paper Sizes (Tailles de papier personalisées), puis cliquez sur Duplicate (Dupliquer).
Pour supprimer la taille personnalisée que vous avez enregistrée, selectionnez le nom correspondant dans la liste de gauche de l'écran Custom Paper Sizes (Tailles de papier personnalises), puis cliquez sur-.
Le paramètre de taille de papier personalisée diffère selon la version du système d'exploitation. Pour plus de détails, reportez-vous à la documentation de votre système.

4

Cliquez sur OK.

Vous pouvez selectionner la taille de papier que vous avez enregistrree dans le menu contextual Paper Size (Taille papier).

Vous pouvez maintainant imprimer normalement.

Impression de bannières (sur papier rouleau)

Vous pouvez imprimer des bannières et des images panoramiciques si vous créez et configurez des données d'impression pour l'impression de bannières dans votre application.

Il existe deux méthodes permettant d'imprimer une bannière.

Source du pilote d'impression	Applications prises en charge
Papier rouleau	Logiciel de préparation des documents, logiciel d'édition d'images et ainsi de suite*
Papier rouleau (Bannière)	Applications prenatal en charge l'impression de bannières

• Créée des données d'impression à une taille prise en charge par l'application donnée tout en conservant le rapport de longueur et de largeur d'impression.

Les tailles d'impression possibles sont les suivantes.

La taille de papier minimum prise en charge par cette imprimante est 210 (largeur) x 297 (longueur) mm. Si vous creez une taille de papier personnalisée inférieure à la taille minimum, vous pouvez imprimer sur du papier supérieur à 210 (largeur) x 297 (longueur) mm, puis couper les marges en fonction de la taille souhaitée.

Tailles de supports disponibles
Largeur	Epson Stylus Pro 9890/9908 : 89 à 1118 mm Epson Stylus Pro 7890/7908 : 89 à 610 mm
Longueur*	Windows : 15 000 mm max Mac OS X : 15 240 mm max

• La longueur de papier peut être supérieure si vous utilisez des applications prenatal en charge l'impression de posters. Toutefois, la taille réelle de l'impression dépend de l'application, de la taille du papier chargé sur l'imprimante et de l'environnement informatique.

Configuration des paramètres dans Windows

1 Dans l'écran Main (Principal) du pilote d'impression, Sélectionnez Media Type (Support).

Voir «Paramètres d'impression», page 57

2 Sélectionnez Roll Paper (Papier rouleau) ou Roll Paper (Banner) (Papier rouleau (Bannière)) dans la liste Source.

Remarque :

Vous pouvez uniquement utiliser Roll Paper (Banner) (Papier rouleau (Bannière)) pour les applications prénant en charge l'impression de bannières.
Selectionnez Roll Paper (Banner) (Papier rouleau (Bannière)) pour configurer les marges supérieures et inférieures du papier sur 0 mm.

3 Cliquez sur Roll Paper Option (Option papier rouleau), puis selectionnez Normal Cut (Coupe normale) ou Off (Non) dans la liste Auto Cut (Coupe auto).

4 Cliquez sur User Defined (Personnalisée) et faites correspondre la taille de papier à la taille des données si nécessaire.

Remarque:

Si vous utilisez des applications prenatal en charge l'impression de bannières, il ne vous est pas nécessaire de définir User Defined Paper Size (Taille papier définie par l'utilisateur) lorsque l'option Roll Paper (Banner) (Papier rouleau (Bannière)) est selectionnée pour le paramètre Source.

5 Cliques sur l'onglet Page Layout (Disposition), selectionnez Reduce/Enlarge (Impression proportionnelle), puis selectionnez Fit to Page (Zoom) ou Fit to Roll Paper Width (Ajuster à la largeur du papier rouleau).

Remarque:

Si vous utilise des applications prénant en charge l'impression de bannières, il ne vous est pas nécessaire de définir Reduce/Enlarge (Impression proportionnelle) lorsque l'option Roll Paper (Banner) (Papier rouleau (Bannière)) est sélectionnée pour le paramètre Source.

6 Sélectionnez la taille des données créées par l'application dans la liste Page Size (Format papier) et selectionnez la largeur du papier chargedans l'imprimante pour Roll Width (Largeur du rouleau) ou Output Paper (Sortie papier).

Remarque :

Les paramètres des applications prénant en charge l'impression de bannières sont ignorés.

7 Veillez à ce que la fonction Optimize Enlargement (Optimiser l'agrandissement) soit cochée.

8 Vérifiez les autres paramètres, puis démarrez l'impression.

Configuration des paramétres sous Mac OS X

1 Lorsque l'écran Print (Imprimer) s'affiche, sélectionnez la taille des données créées avec l'application dans Paper Size (Taille du papier).

Si vous utilisez Mac OS X 10.4, ou si des éléments de l'écran Page Setup (Format d'impression) ne sont pas affichés sur l'écran Print (Imprimer) parce que l'application est utilisée dans Mac OS X 10.6 ou 10.5, affichez l'écran Page Setup (Format d'impression) et configurez les paramètres.

Voir « Procedures d'impression (Mac OS X)», page 59

Vous pouvez également effectuer une impression de bannières sans marges en scélectionnant Paper Size (Taille du papier) comme indiqué ci-dessous. Où XXXX est la taille de papier réelle, par exemple A4.

XXXX (Roll Paper - Banner) (Papier rouleau - Bannière): imprime une marge de 0mm en haut et en bas, et une marge de 3mm à gauche et à droite.

XXXX (Roll Paper - Borderless Banner) (Papier rouleau - Sans marges Bannière): le pilote d'impression étend la zone d'impression d'environ 3 mm sur la gauche et la droite par rapport à la largeur du papier de manière à ce qu'il n'y ait pas de marge de 3 mm sur la gauche et la droite. Vous doivent donc creer par avance des données de 3 mm plus larges que la taille du papier à gauche et à droite. Les marges supérieures et inférieures sont de 0 mm.

Selectionnez Manage Custom Sizes (Gérer lesTailles personnalisées) dans la liste Paper Size (Taille du papier) puis configurez la taille du papier.

2 Entre une échelle afin d'agrandir la taille des données créées avec l'application en fonction de la taille du papier sur lequel vous imprimez.

Vous pouvez définir les valeurs d'échelle suivantes.

Mac OS X 10.5 et 10.6: 1 à 10 000%

Mac OS X 10.4 : 1 à 400 %

Sous Mac OS X 10,6

Sous Mac OS X 10.4 ou 10.5

Les paramètres de bannière sont terminés.

Vous pouvez maintainant imprimer normalement.

Layout Manager (Gestionnaire de disposition) (Windows uniquement)

La fonction Layout Manager (Gestionnaire de disposition) vous permet de placer librement sur le papier plusieurs éléments de données d'impression créées dans diverses applications et de les imprimer tous à la fois.

Vous pouvez creer un poster ou un support d'affichage en plaçant plusieurs échantillons de données d'impression là où vous le souhaitez. Le Gestionnaire de disposition vous permet également d'utiliser le papier efficacement.

sampleA.pdf

sampleB.doc


Vous trouverez ci-après un exemple de disposition.

Placer plusieurs éléments de données

Placer des données identiques

Placer librement les données

Placer les données sur du papier rouleau

Configuration des procédures pour l'impression

Vérifiez que l'imprimante est connectée et préte à imprimer.

Ouvrez le fjchier à imprimer dans voitre application.

Dans l'écran Main (Principal) du pilote d'impression, sélectionnez Layout Manager (Gestionnaire de disposition), et sélectionnez le format du document créé dans l'application en tant que Size (Taille).

Voir «Paramètres d'impression», page 57

Remarque :

Le paramètre Size (Taille) définiti ici est utilisé dans l'écran Layout Manager (Gestionnaire de disposition). La taille de papier réelle est définie dans l'écran à l' étape 7.

Cliquez sur OK. Lorsque vous imprimez avec une application, l'écran Layout Manager (Gestionnaire de disposition) s'ouvre.

Les données ne sont pas imprimées mais une page est placée sur le papier de l'écran Layout Manager (Gestionnaire de disposition) en tant qu'objet.

Laissez l'écran Layout Manager (Gestionnaire de disposition) ouvert et repézez les étapes 2 à 4 pour-disposer les éléments de données suivants.

Les objets sont ajoutés à l'écran Layout Manager (Gestionnaire de disposition).

Disposez les objets dans l'écran Layout Manager (Gestionnaire de disposition).

Vous pouvez faire glisser des objets pour les déplacer et les redimensionner, utiliser les boutons d'outils et le menu Objects (Objet) pour aligner et pivoter les objets dans l'écran Layout Manager (Gestionnaire de disposition).

Vous pouvez redimensionner et replacer des objets entiers dans les écrans Preference (Preférence) ou Arrangement Settings (Dispositions).

Reportez-vous à l'aide de l'écran Layout Manager (Gestionnaire de disposition) pour plus de détails sur chaque fonction.

7 Cliquez sur File (Fichier) - Properties (Propriétés), et configurez les paramètres d'impression dans l'écran du pilote d'impression.

Configurez les paramètres Media Type (Support), Source, Size (Taille), et ainsi de suite.

8 Cliquez sur le menu File (Fichier) dans l'écran Layout Manager (Gestionnaire de disposition), puis cliquez sur Print (Imprimer).

L'impression démarre.

Enregistrement et appel des paramètres du Gestionnaire de disposition

Vous pouvez enregistrer les données de disposition et de configuration de l'écran Layout Manager (Gestionnaire de disposition) dans un fichier. Si vous avez besoin de fermer votre application en cours de travail, vous pouvez enregistrer les données dans un fichier puis le rouvrir ultérieurement pour continuer votre travail.

Enregistrement

1 Dans l'écran Layout Manager (Gestionnaire de disposition), cliquez sur le menu File (Fichier) puis sur Save as (Enregistrer sous).
2 Entre le nom de fichier, selectionnez l'emplacement puis cliquez sur Save (Enregisterr).
3 Fermez l'écran Layout Manager (Gestionnaire de disposition).

Ouverture des fichiers enregistrés

1 Cliquez avec le bouton droit de la souris sur l'icone de raccourci Utilitaire dans la Taskbar (Barre des tâches) Windows (), puis cliquez sur Layout Manager (Gestionnaire de disposition) dans le menu affché.

L'écran Layout Manager (Gestionnaire de disposition) s'affiche.

Si l'icone de raccourci Utilitaire ne s'affiche pas dans la Taskbar (Barre des tâches) Windows Voir « Récapitulatif de l'onglet Utilitaire », page 127

2 Dans l'écran Layout Manager (Gestionnaire de disposition), cliquez sur le menu File (Fichier) puis sur Open (Ouvrir).
3 Sélectionnez l'emplacement et ouvre le fichier requis.

Impression avec gestion des couleurs

À propos de la gestion des couleurs

Mème si vous utilisez les mêmes données d'image, l'image originale et l'image affichée peuvent sembler différentes, et les résultats imprimés peuvent sembler différents de l'image que vous voirz à l'écran. Ceci se produit en raison des différences de caractéristiques : en effet, les péripériques de saisie tels que les scanners et les apparèils photo numériques capturent les couleurs sous forme de données électronique, tandis que les péripériques de sortie, par exemple les écrans d'affichage et les imprimantes, reproduisent les couleurs à partir des données de couleur. Le système de gestion des couleurs permet d'ajuster les différences dans les caractéristiques de conversion de couleurs dans les péripériques d'entrée et de sortie. Comme les applications de traitement d'images, chaque système d'exploitation est équipé d'un système de gestion des couleurs, par exemple ICM pour Windows et ColorSync pour Mac OS X.

Dans un système de gestion des couleurs, un fjichier de définition des couleurs, appelé « Profil », est utilisé pour faire correspondre les couleurs entre les périphériques. (Ce fjichier est également appelé « Profil ICC ».) Le profil d'un périphérique d'entrée est appelé profil d'entrée (ou profil source) et le profil d'un périphérique de sortie, une imprimante par exemple, est appelé profil d'imprimante (ou profil de sortie). Un profil est préparé pour chaque type de support dans ce pilote d'impression.

Les zones de conversion des couleurs par le périphérique d'entrée et la zone de reproduction des couleurs par le périphérique de sortie différent. De ce fait, certaines zones de couleur ne correspondant pas même si vous effectuez une correspondence des couleurs en utilisant un profil. Outre la définition de profils, le système de gestion des couleurs spécifique également les conditions de conversion pour les zones où la correspondance des couleurs a échoué en tant que paramètre. Le nom et le type de paramètre varient en fonction du système de gestion des couleurs utilisé.

Vous ne pouvez pas faire correspondre les couleurs sur les résultats d'impression et sur l'affichage en utilisant la gestion des couleurs entre le périphérique d'entrée et l'imprimante. Pour faire correspondre les deux couleurs, vous devez proceder à la gestion des couleurs entre le périphérique d'entrée et l'écran aussi.

Paramètres d'impression avec gestion des couleurs

Vous pouvez effectuer une impression avec gestion des couleurs en utilisant le pilote d'impression de l'imprimante des deux manières suivantes.

Choisissez la meilleure méthode en fonction de l'application que vous utilisez, l'environnement du système d'exploitation, le but final de l'impression et autres facteurs.

Configuration de la gestion des couleurs avec les applications

Cette méthode permet d'imprimer à partir d'applications prénant en charge la gestion des couleurs. Tous les processus de gestion des couleurs sont exécutés par le système de gestion des couleurs de l'application. Cette méthode est utile lorsque vous souhaitez obtenir les mêmes résultats d'impression avec gestion des couleurs en utilisant une application commune entre différents systèmes d'exploitation.

Voir « Configuration de la gestion des couleurs avec l'application », page 170

Configuration de la gestion des couleurs à l'aide du pilote d'impression

Le pilote d'impression utilise le système de gestion des couleurs du système d'exploitation et exécute tous les processus de gestion des couleurs. Vous pouvez configurer les paramètres de gestion des couleurs dans le pilote d'impression en utilisant les deux méthodes suivantes.

Host ICM (ICM hôte) (Windows)/ColorSync (Mac OS X)

Configurez ce paramètre lorsque vous imprimez depuis des applications prenatal en charge la gestion des couleurs. Cette opération est efficace pour produit des résultats d'impression similaires à partir de différentes applications sous les mêmes systèmes d'exploitation.

Voir « Impression avec gestion des couleurs par l'ICM hôte (Windows)», page 172
Voir « Impression avec gestion des couleurs par ColorSync (Mac OS X)», page 173

Driver ICM (ICM pilote) (Windows uniqueness)

Vous pouvez effectuer une impression avec gestion des couleurs à partir d'applications nePNANT pas en charge la gestion des couleurs.

Voir « Gestion des couleurs par le système ICM du pilote (Windows uniquement)», page 175

Définition des profils

Les réglages de profil d'entrée, de profil de l'imprimante et de paramètre (methode de correspondence) varient entre les trois types d'impression avec gestion des couleurs puisque leurs moteurs de gestion des couleurs sont utilisés différemment. En effet, l'utilisation de la gestion des couleurs diffère entre les moteurs. Configurez les paramètres dans le pilote d'impression ou l'application comme déscrit dans le tableau suivant.

	Para-mêtres du profil d'entrée	Paramètres du profil de l'imprimant e	Réglage du paramètre
Driver ICM (ICM pilote) (Windows)	Pilote d'impression -sion	Pilote d'impression	Pilote d'impression
Host ICM (ICM hôte) (Windows)	Applicaiton	Pilote d'impression	Pilote d'impression
ColorSync (Mac OS X)	Applicaiton	Pilote d'impression	Application
Application	Applicaiton	Application	Application

Les profils d'impression pour chaque type de papier nécessaire à la gestion des couleurs sont installés avec le pilote d'impression de l'imprimante. Vous pouvez selectionner le profil à partir de l'écran des paramètres du pilote d'impression.

Pour plus d'informations, reportez-vous aux sections suivantes.

Voir « Gestion des couleurs par le système ICM du pilote (Windows uniquement)», page 175
Voir « Impression avec gestion des couleurs par l'ICM hôte (Windows)», page 172
Voir « Impression avec gestion des couleurs par ColorSync (Mac OS X)», page 173
Voir « Configuration de la gestion des couleurs avec l'application», page 170

Configuration de la gestion des couleurs avec l'application

Imprimez via des applications dotées d'une fonction de gestion des couleurs. Configurez les paramètres de gestion des couleurs dans l'application et désactiver la fonction de réglage des couleurs dans le pilote d'impression.

1 Configurez les paramètres de gestion des couleurs dans les applications.

Exemple pour Adobe Photoshop CS4

Ouvrez l'écran Print (Imprimer).

Sélectionnez Color Management (Gestion des couleurs) puis Document. Sélectionnez Photoshop Manages Colors (Photoshop assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), sélectionnez Printer Profile (Profil de l'imprimante) et Rendering Intent (Rendu), puis cliquez sur Print (Imprimer).

2 Affichez l'écran des paramètres du pilote d'impression (Windows) ou l'écran Print (Imprimer) (Mac OS X).

Configurez les parametes du pilote d'impression.

Pour Windows

Voir « Paramètres d'impression», page 57

Pour Mac OS X

Voir « Procedures d'impression (Mac OS X)», page 59

3

Désactivez la gestion des couleurs.

Pour Windows

Dans l'écran Main (Principal), Sélectionnez Custom (Perso) comme Mode, et Sélectionnez Off (No Color Adjustment) (Désacté (Pas de calibrage couleur)).

Remarque :

Lorsque vous utilisez Windows 7/Windows Vista/Windows XP (Service Pack 2 ou supérieur et .NET 3.0), Off (No Color Adjustment) (Désacté (Pas de calibrage couleur)) est automatiquement sélectionné.

Pour Mac OS X

Selectionnez Print Settings (Configuration Imprimante) dans la liste, puis selectionnez Off (No Color Adjustment) (Désacté (Pas de calibrage couleur)) pour le paramètre Color Settings (Paramètres couleurs).

4

Vérifiez les autres paramètres, puis démarrez l'impression.

Configuration de la gestion des couleurs à l'aide du pilote d'impression

Impression avec gestion des couleurs par l'ICM hôte (Windows)

Utilisez les données d'image dans lesquelles un profil d'entrée a eté intégré. L'application doit en outre prendre en charge ICM.

1 Définissez les paramètres de réglage des couleurs à l'aide de l'application.

Selon le type d'application, configurez les paramètres en vous référant au tableau ci-dessous.

Adobe Photoshop CS3 ou version ultérieure
Adobe Photoshop Elements 6.0 ou version ultérieure
Adobe Photoshop Lightroom 1 ou version ultérieure

Système d'exploitation	Paramètres de gestion des couleurs
Windows 7 Windows Vista	L'imprimante assure la gestion des couleurs
Windows XP (Service Pack 2 ou supérieur et .NET 3.0 ou supérieur)
Windows XP (autre que versions susmentionnées)	Pas de gestion des couleurs

Dans les autres applications, réglez sur No Color Management (Pas de gestion des couleurs).

Exemple pour Adobe Photoshop CS4

Ouvrez l'écran Print (Imprimer).

Selectionnez Color Management (Gestion des couleurs) puis Document. Selectionnez Printer Manages Colors (L'imprimante assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), puis cliquez sur Print (Imprimer).

Lorsque vous utilisez des applications sans fonction de gestion des couleurs, démarrez à l'objet 2.

Dans l'écran Main (Principal) du pilote d'impression, Sélectionnez Custom (Perso) comme Mode, Sélectionnez ICM, puis cliquez sur Advanced (Plus d'options).

Voir « Paramètres d'impression», page 57

3 Sélectionnez Host ICM (ICM hôte).

Lorsqu'un support spécial Epson est selectionné dans Media Type (Support) dans l'écran Main (Principal), le profil de l'imprimante correspondant au support est automatiquement sélectionné et affché dans la zone Printer Profile Description (Description du profil de l'imprimante).

Pour changer le profil, Sélectionnez Show all profiles (Afficher tous les profils) dans la partie inférieure.

4 Vérifiez les autres paramètres, puis démarrez l'impression.

Impression avec gestion des couleurs par ColorSync (Mac OS X)

Utilisez les données d'image dans lesquelles un profil d'entrée a eté intégré. L'application doit en outre prendre en charge ColorSync.

Sous Mac OS X 10.5 ou 10.6

Selon l'application, l'impression avec gestion des couleurs par ColorSync peut ne pas etre prise en charge.

1 Désactivez les fonctions de gestion des couleurs dans l'application.

2 Affichez l'écran Print (Imprimer).

Voir « Procedures d'impression (Mac OS X)», page 59

3 Sélectionnez Color Matching (Concordance des couleurs) dans la liste, puis cliquez sur ColorSync.

4 En outre, sous Mac OS X 10.5, selectionnez Print Settings (Configuration Imprimante) dans la liste, puis selectionnez Off (No Color Adjustment) (Désactivé (Pas de calibrage couleur)) pour le paramètre Color Settings (Paramètres couleurs).

Pour Mac OS X 10.4

1 Désactivez les fonctions de gestion des couleurs dans l'application.

Selon le type d'application, configurez les paramètres en vous liéérant au tableau ci-dessous.

Applications	Paramètres de gestion des couleurs
AdobePhotoshop CS3 ou version ultérieure	L'imprimante assure la gestion des couleurs
AdobePhotoshop Lightroom 1 ou version ultérieure
AdobePhotoshop Elements 6 ou version ultérieure
Autres applications	Pas de gestion des couleurs

Exemple pour Adobe Photoshop CS4

Ouvrez l'écran Print (Imprimer).

Selectionnez Color Management (Gestion des couleurs) puis Document. Selectionnez Printer Manages Colors (L'imprimante assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), puis cliquez sur Print (Imprimer).

Affichez l'écran Print (Imprimer), sélectionnez Print Settings (Configuration Imprimante) dans la liste, puis sélectionnez ColorSync comme Color Settings (Paramètres couleurs).

Voir « Procedures d'impression (Mac OS X)», page 59

Vérifiez les autres paramètres, puis démarrez l'impression.

Gestion des couleurs par le système ICM du pilote (Windows uniquement)

Le pilote d'impression utilise ses propres profils d'impression pour effectuer la gestion des couleurs. Vous pouvez utiliser les deux méthodes de correction suivantes des couleurs.

Driver ICM (Basic) (ICM pilot (de base))

Sécífiez un type de profil et un paramètre pour le traitement de l'ensemble des données d'image.

Driver ICM (Advanced) (ICM pilote (avancé))

Le pilote d'impression désigne les zones Image, Graphics (Graphiques) et Text (Texte) pour les données d'image. Spécifiez trois types de profils et de paramètres pour le traitement de chaque zone.

Lorsque you utilisez des applications dotées d'une fonction de gestion des couleurs

Configurez les paramètres de traitement des couleurs à l'aide de l'application avant de configurer les paramètres du pilote d'impression.

Selon le type d'application, configurez les paramètres en vous référant au tableau ci-dessous.

Adobe Photoshop CS3 ou version ultérieure
Adobe Photoshop Elements 6.0 ou version ultérieure
Adobe Photoshop Lighthroom 1 ou version ultérieure

Système d'exploitation	Paramètres de gestion des couleurs
Windows 7Windows Vista	L'imprimante assure la gestion des couleurs
Windows XP(Service Pack 2 ou supérieur et .NET 3.0 ou supérieur)
Windows XP (autre que versions susmentionnées)	Pas de gestion des couleurs

Dans les autres applications, réglez sur No Color Management (Pas de gestion des couleurs).

Exemple pour Adobe Photoshop CS4

Ouvrez l'écran Print (Imprimer).

Sélectionnez Color Management (Gestion des couleurs) puis Document. Sélectionnez Printer Manages Colors (L'imprimante assure la gestion des couleurs) comme paramètre Color Handling (Gestion des couleurs), puis cliquez sur Print (Imprimer).

1 Dans l'écran Mode de l'écran Main (Principal) du pilote d'impression, Sélectionnez Custom (Perso) comme mode, Sélectionnez ICM, puis cliquez sur Advanced (Plus d'options).

Voir « Paramètres d'impression», page 57

2 Dans ICM Mode (Mode ICM) de l'écran ICM, sélectionnez Driver ICM (Basic) (ICM pilote (de base)) ou Driver ICM (Advanced) (ICM pilote (avancé)).

Si vous sélectionnez Driver ICM (Advanced) (ICM pilote (avance)), vous pouvez spécifique séparément les profils et le paramètre pour chaque image, par exemple photos et graphiques, et pour le texte.

Intention	Explication
Saturation	Conserve la saturation actuelle tellequelle et convertit les données.
Perceptuel	Convertit les données afin de produit une image visuellement plus naturelle. Cette fonctionnalité est appliquée lorsqu'une plus large gamme de couleurs est utilisée pour les données d'image.
Colorimétrie relative	Convertit les données afin qu'une série de coordonnées d'une gamme de couleurs et les coordonnées du point blanc (ou température de couleur) dans les données d'origine correspondant aux coordonnées d'impression appropriées. Cette fonction est utilisée pour plusieurs types de correspondence des couleurs.
Colorimétrie absolue	Attribue des coordonnées de la gamme de couleurs absolues aux données d'origine et aux données d'impression, puis convertit les données. Par conséquent, pour ces types de données, l'ajustement des tons ne se fait pas sur le point blanc (température de couleur). Cette fonction est utilisée à des fins spéciales, par exemple l'impression de logo en couleurs.

Vérifiez les autres paramètres, puis démarrez l'impression.

Informations relatives au papier

Informations relatives au papier

Epson you propose des supports spéciaux particulièrement bien adaptés aux imprimantes à jet d'encre pour des résultats de première qualité.

Éléments	Explication
Nom du support	Indique le nom du support.
Format	Indique le format du papier pour les feuilles simples et la largeur pour le papier rouleau.
Sans marges	Indique si l'impression sans marges est disponible.Recommmandé : papier recommendé pour l'impression sans marges.Possible : l'impression sans marges est possible.* Impossible : l'impression sans marges n'est pas prise en charge.* Vous pouvez effectuer une impression sans marges sur du papier. Cependant, cette opération peut nuire à la qualité d'impression ou créé des marges superflues dues à l'expansion ou au rétrécissement du papier. En outre, certains papiers ordinaires ne convennent pas à l'impression sans marges.
Épaisseur	Indique l'épaisseur de chaque support.
Diamètre de mandrin	Indique le diamètre de mandrin du papier rouleau.
Profil ICC	Indique le profil ICC du type de support. Correspond au nom de profil indiqué dans le pilote d'impression ou dans l'application. Le nom de fichier du profil sort de nom de profil dans le pilote d'impression ou dans l'application. Chaque profil est fourni pour les papiers prenatal en charge l'encre Photo Black (Noir Photo) et Matte Black (Noir Mat).
Type de support du pilote d'impression	Indique le type de support du pilote d'impression. Le type de support défini dans le pilote d'impression doit correspondre au papier chargé dans l'imprimante. À défaut, la qualité d'impression peut être réduite.
Coupe auto	Indique si le mode Auto Cut (Coupe auto) est pris en charge.O: Auto Cut (Coupe auto) est pris en charge.N: Auto Cut (Coupe auto) n'est pas pris en charge. Utilisez alors un cutter achété dans le commerce.

Papier rouleau

Premium Glossy Photo Paper (250) (Papier photo glacé Premium (250))
Format		Sans marges	Épaisseeur	Diamètre de mandrin
406 mm	16"	Conseillé	0,27 mm	3"
610 mm	24"
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier photo	Premium Glossy Photo Paper (250) (Papier photo glacé Premium (250))	O
Pro9890_9908_7890_7908 PremiumGlossyPhoto Paper250.icc	-

Premium Semigloss Photo Paper (250) (Papier photo semi-glacé Premium (250))
Format		Sans marges	Épaisseeur	Diamètre de mandrin
406 mm	16"	Conseillé	0,27 mm	3"
610 mm	24"
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier photo	Premium Semigloss Photo Paper (250) (Papier photo semi-glacé Premium (250))	O
Pro9890_9908_7890_7908 PremiumSemigloss PhotoPaper250.icc	—
Premium Luster Photo Paper (260) (Papier photo lustré Premium (260))
Format		Sans marges	Épaisseur	Diamètre de mandrin
254 mm	10"	Conseillé	0,27 mm	3"
300 mm	12"
406 mm	16"
508 mm	20"	Impossible
610 mm	24"	Conseillé
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier photo	Premium Luster Photo Paper (260) (Papier photo lustré Premium (260))	O
Pro9890_9908_7890_7908 PremiumLusterPhoto Paper260.icc	—

Premium Semimatte Photo Paper (260) (Papier photo semi-mat Premium (260))
Format		Sans marges	Épaisseeur	Diamètre de mandrin
406 mm	16"	Conseillé	0,27 mm	3"
610 mm	24"
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier photo	Premium Semimatte Photo Paper (260) (Papier photo semi-mat Premium (260))	O
Pro9890_9908_7890_7908 PremiumSemimatte PhotoPaper260.icc	—

Photo Paper Gloss 250 (Papier photo glacé 250)
Format		Sans marges	Épaisseur	Diamètre de mandrin
432 mm	17"	Conseillé	0,25 mm	3"
610 mm	24"
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier photo	Photo Paper Gloss 250 (Papier photo glacé 250)	O
Pro9890_9908_7890_7908 PhotoPaperGloss250.ICC	—
Premium Glossy Photo Paper (170) (Papier photo glacé Premium (170))
Format		Sans marges	Épaisseur	Diamètre de mandrin
420 mm (A2)		Impossible	0,18 mm	2"
610 mm	24"	Conseillé
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier photo	Premium Glossy Photo Paper (170) (Papier photo glacé Premium (170))	O
Pro9890_9908_7890_7908 PremiumGlossyPhoto Paper170.icc	—

Premium Semigloss Photo Paper (170) (Papier photo semi-glacé Premium (170))
Format		Sans marges	Épaisseur	Diamètre de mandrin
420 mm (A2)		Impossible	0,18 mm	2"
610 mm	24"	Conseillé
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier photo	Premium Semigloss Photo Paper (170) (Papier photo semi-glacé Premium (170))	O
Pro9890_9908_7890_7908 PremiumSemigloss PhotoPaper170.icc	—

Epson Proofing Paper White Semimatte (Papier Epson semi-mat blanc pour épréves)
Format		Sans marges	Épaisseur	Diamètre de mandrin
330 mm	13"	Possible	0,25 mm	3"
432 mm	17"
610 mm	24"
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier pour épréves	Epson Proofing Paper White Semimatte (Papier Epson semi-mat blanc pour épréves)	O
Pro9890_9908_7890_7908 EpsonProofingPaper WhiteSemimatte.icc	—
Epson Proofing Paper Publication (Publication sur papier pour épréuves Epson)
Format		Sans marges	Épaisseur	Diamètre de mandrin
330 mm	13"	Possible	0,20 mm	3"
432 mm	17"
610 mm	24"
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier pour épréuves	Epson Proofing Paper Publication (Publication sur papier pour épréuves Epson)	O
Pro9890_9908_7890_7908 EpsonProofingPaper Publication.icc	—

Epson Proofing Paper Commercial (Publicité sur papier pour épréuves Epson)
Format		Sans marges	Épaisseur	Diamètre de mandrin
330 mm	13"	Possible	0,20 mm	3"
432 mm	17"
610 mm	24"
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier pour épréuves	Epson Proofing PaperCommercial(Publicité sur papier pour épréuvesEpson)	O
Pro9890_9908_7890_7908EpsonProofingPaperCommercial.icc	—

Enhanced Synthetic Paper (Papier synthétique supérieur)
Format		Sans marges	Épaisseur	Diamètre de mandrin
610 mm	24"	Possible	0,12 mm	2"
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Autres	Enhanced Synthetic Paper (Papier synthétique supérieur)	O
—	Pro9890_9908_7890_7908 EnhancedSyntheticPaper. ipp
Enhanced Adhesive Synthetic Paper (Papier synthétique adhéSIF supérieur)
Format		Sans marges	Épaisseur	Diamètre de mandrin
610 mm	24"	Possible	0,17 mm	2"
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Autres	Enhanced Adhesive Synthetic Paper (Papier synthétique adhéSIF supérieur)	O
—	Pro9890_9908_7890_7908 EnhancedAdhesive SyntheticPaper.icc

Doubleweight Matte Paper (Papier mat double épaisseur)
Format		Sans marges	Épaisseur	Diamètre de mandrin
610 mm	24"	Conseillé	0,21 mm	2"
914 mm *	36"
1118 mm *	44"
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier mat	Doubleweight Matte Paper (Papier mat double épaisseur)	O
—	Pro9890_9908_7890_7908 DoubleweightMatte Paper.icc

Enhanced Matte Paper (Papier mat supérieur)
Format		Sans marges	Épaisseeur	Diamètre de mandrin
432 mm	17"	Possible	0,25 mm	3"
610 mm	24"
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier mat	Enhanced Matte Paper (Papier mat supérieur)	O
Pro9890_9908_7890_7908 EnhancedMattePaper_P K.icc	Pro9890_9908_7890_7908 EnhancedMattePaper_MK.icc
Singleweight Matte Paper (Papier mat fin)
Format		Sans marges	Épaisseur	Diamètre de mandrin
432 mm	17"	Conseillé	0,14 mm	2"
610 mm	24"
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier mat	Singleweight Matte Paper (Papier mat fin)	O
—	Pro9890_9908_7890_7908 SingleweightMatte Paper.icc

Watercolor Paper - Radiant White (Papier pour aquarelle - blanc brillant)
Format		Sans marges	Épaisseur	Diamètre de mandrin
610 mm	24"	Possible	0.29 mm	3"
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier beaux-arts	Watercolor Paper - Radiant White (Papier pour aquarelle - blanc brillant)	O
Pro9890_9908_7890_7908 WatercolorPaper-RadiantWhite_PK.icc	Pro9890_9908_7890_7908 WatercolorPaper-RadiantWhite_MK.icc

UltraSmooth Fine Art Paper (Papier beaux-arts ultra-lisse)
Format		Sans marges	Épaisseur	Diamètre de mandrin
432 mm	17"	Possible	0.32 mm	3"
610 mm	24"
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier beaux-arts	UltraSmooth Fine Art Paper (Papier beaux-arts ultra-lisse)	O
Pro9890_9908_7890_7908 UltraSmoothFineArt Paper_PK.icc	Pro9890_9908_7890_7908 UltraSmoothFineArt Paper_MK.icc
Textured Fine Art Paper (Papier beaux-arts texturé)
Format		Sans marges	Épaisseur	Diamètre de mandrin
432 mm	17"	Possible	0.37 mm	3"
610 mm	24"
914 mm *	36" *
1118 mm *	44" *
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier beaux-arts	Textured Fine Art Paper (Papier beaux-arts texturé)	O
Pro9890_9908_7890_7908 TexturedFineArtPaper_P K.icc	Pro9890_9908_7890_7908 TexturedFineArtPaper_M K.icc

Canvas (Toile)
Format		Sans marges	Épaisseur	Diamètre de mandrin
610 mm	24"	Possible	0.46 mm	2"
914 mm *	36"
1118 mm *	44"
Profil ICC		Type de support du pilote d'impression		Coupe auto
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier beaux-arts	Canevas	O
Pro9890_9908_7890_7908Canvas_PK.icc	Pro9890_9908_7890_7908Canvas_MK.icc

• Epson Stylus Pro 7890/7908 ne prend pas ces formats en charge.

Feuille simple

Premium Glossy Photo Paper (Papier photo glacé Premium)
Format		Sans marges	Épaisseeur
Super A3/B		Possible	0.27 mm
A2		Impossible
Profil ICC		Type de support du pilote d'impression
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier photo	Premium Glossy Photo Paper (Papier photo glacé Premium)
Pro9890_9908_7890_7908 PremiumGlossyPhoto Paper.icc	—

Premium Semigloss Photo Paper (Papier photo semi-glacé Premium)
Format		Sans marges	Épaisseur
Super A3/B		Possible	0.27 mm
A2		Impossible
Profil ICC		Type de support du pilote d'impression
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier photo	Premium Semigloss Photo Paper (Papier photo semi-glacé Premium)
Pro9890_9908_7890_7908 PremiumSemiglossPhoto Paper.icc	—

Premium Luster Photo Paper (Papier photo lustré Premium)
Format		Sans marges	Épaisseeur
Super A3/B		Possible	0.27 mm
A2		Impossible
Profil ICC		Type de support du pilote d'impression
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier photo	Premium Luster Photo Paper (Papier photo lustré Premium)
Pro9890_9908_7890_7908 PremiumLusterPhotoPaper. icc	-
Archival Matte Paper (Papier mat de longue conservation)/Enhanced Matte Paper (Papier mat supérieur)
Format		Sans marges	Épaisseeur
Super A3/B		Possible	0.26 mm
A2		Impossible
Profil ICC		Type de support du pilote d'impression
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier mat	Archival Matte Paper (Papier mat de longue conservation) Enhanced Matte Paper (Papier mat supérieur)
Pro9890_9908_7890_7908 ArchivalMattePaper_PK.icc	Pro9890_9908_7890_7908 ArchivalMattePaper_MK.icc

Photo Quality Inkjet Paper (Papier couché qualité photo)
Format		Sans marges	Épaisseur
Super A3/B		Possible	0.12 mm
A2		Impossible
Profil ICC		Type de support du pilote d'impression
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier mat	Photo Quality Inkjet Paper (Papier couché qualité photo)
—	Pro9890_9908_7890_7908 PhotoQualityInkJetPaper.icc

Epson Proofing Paper White Semimatte (Papier Epson semi-mat blanc pour épréuves)
Format		Sans marges	Épaisseur
Super A3/B		Possible	0.25 mm
SuperW A3		Possible
Profil ICC		Type de support du pilote d'impression
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier pour épréuves	Epson Proofing Paper White Semimatte (Papier Epson semi-mat blanc pour épréuves)
Pro9890_9908_7890_7908 EpsonProofingPaperWhite Semimatte.icc	-

Watercolor Paper - Radiant White (Papier pour aquarelle - blanc brillant)
Format		Sans marges	Épaisseeur
Super A3/B		Possible	0.29 mm
Profil ICC		Type de support du pilote d'impression
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier beaux-arts	Watercolor Paper - Radiant White (Papier pour aquarelle - blanc brillant)
Pro9890_9908_7890_7908 WatercolorPaper-Radiant White_PK.icc	Pro9890_9908_7890_7908 WatercolorPaper-Radiant White_MK.icc
UltraSmooth Fine Art Paper (Papier beaux-arts ultra-lisse)
Format		Sans marges	Épaisseeur
Super A3		Possible	0.46 mm
A2		Impossible
Profil ICC		Type de support du pilote d'impression
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier beaux-arts	UltraSmooth Fine Art Paper (Papier beaux-arts ultra-lisse)
Pro9890_9908_7890_7908UltraSmoothFineArtPaper_PK.icc	Pro9890_9908_7890_7908UltraSmoothFineArtPaper_MK.icc

Velvet Fine Art Paper (Papier beaux-arts velouté)
Format		Sans marges	Épaisseur
Super A3/B		Possible	0.48 mm
A2		Impossible
Profil ICC		Type de support du pilote d'impression
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier beaux-arts	Velvet Fine Art Paper (Papier beaux-arts velouté)
Pro9890_9908_7890_7908 VelvetFineArtPaper_PK.icc	Pro9890_9908_7890_7908 VelvetFineArtPaper_MK.icc

Textured Fine Art Paper (Papier beaux-arts texturé)
Format		Sans marges	Épaisseur
24" × 30"		Possible	0.67 mm
36" × 44"
Profil ICC		Type de support du pilote d'impression
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Papier beaux-arts	Textured Fine Art Paper (Papier beaux-arts texturé)
Pro9890_9908_7890_7908 TexturedFineArtPaper_PK.ICC	Pro9890_9908_7890_7908 TexturedFineArtPaper_MK.ICC

Enhanced Matte Posterboard (Papier poster mat supérieur)
Format		Sans marges	Épaisseur
24" × 30"		Possible	1.30 mm
30" × 40"
Profil ICC		Type de support du pilote d'impression
Photo Black (Noir Photo)	Matte Black (Noir Mat)	Autres	Enhanced Matte Posterboard (Papier poster mat supérieur)
Pro9890_9908_7890_7908 EnhancedMattePoster Board_PK.icc	Pro9890_9908_7890_7908 EnhancedMattePoster Board_MK.icc

Assistance

Site Internet de l'assistance technique

Le site Internet de l'assistance technique d'Epson propose une aide relative aux problèmes qui ne peuvent être résolues à l'aide des informations de dépannage contenues dans la documentation du produit. Sur Internet, accédez au site :

http://support.epson.net/

Pour télécharger les derniers pilotes, les manuels et autres produits téléchargeables, et pour consulter la foire aux questions, rendez-vous à l'adresse :

http://www.epson.com

Puis selectionnez la section d'assistance de votre site Internet Epson local.

Contacter l'assistance Epson

Avant de contacter Epson

Si vous produit Epson ne fonctionne pas correctement et que vous ne pouvez résoudre vos problèmes à l'aide des informations de dépannage continues dans ce manuel, appelez les services d'assistance Epson. Si l'assistance Epson de votre région ne figure pas ci-après, contactez le fournisseur auprès duquel vous avez acheté le produit.

Pour nous permettre de vous aider plus rapidement, merci de nous communiquer les informations ci-dessous :

• Numéro de série (l'étiquette portant le numéro de série se trouve habituèlement au dos de l'appareil.)
  Modèle
• Version du calculé (pour connaître le nombre de version, cliquez sur About (À propos de), Version Info (Informations de version), ou sur un bouton similaire dans le calculé du produit).
  Marque et modele devoitréordinaire
  Nom et version de votre système d'exploitation
• Nom et version des logiciels que vous utilisez habituèlement avec votre produit

Assistance aux utilisateurs en Amérique du nord

Les services d'assistance technique proposés par Epson sont les suivants :

Assistance Internet

Accédez au site Internet de l'assistance technique
Epson à l'adresse http://epson.com/support et
séléctionnez votre produit pour rechercher des
solutions aux problèmes courants. Vous pouvez
telecharger des pilotes et de la documentation,
consulter la foire aux questions et obtenir des conseils
de dépannage, ou envoyer un e-mail à Epson afin de
poser vos questions.

Contacter un représentant de l'assistance

Appelez le [phone] (États-Unis) ou le [phone] (Canada) du lundi au vendredi de 6 h à 18 h (heure du Pacifique). Les horaires de l'assistance technique peuvent être modifiés sans préavis. Des frais interurbains ou longue distance peuvent s'appliquer.

Avant d'appeler l'assistance Epson, notez les informations et préparez les documents suivants :

□ Nom du produit
Numéro de série du produit
Preuve d'achat (par exemple, ticket de caisse) et date d'achat
□ Configuration de l'ordinateur
□ Description du problème

Remarque:

Pour obtenir de l'aide pour tout autre logiciel installé sur votre système, reportez-vous à la documentation de ce logiciel afin d'obtenir des informations sur l'assistance technique.

Achat de consommables et d'accessoires

Vous pouvez acheter des cartouches d'encre, des cartouches de ruban, du papier et des accessoires. Epson authentiques auprès d'un revendeur agreé. Epson. Pour couver le revendeur le plus proche, composez le 800-GO-EPSON (800-463-7766). Vous pouvez également acheter en ligne à l'adresse http://www.epsonstore.com (États-Unis) ou http://www.epson.ca (Canada).

Assistance aux utilisateurs en Europe

Pour plus d'informations sur la procédure de contact du service d'assistance EPSON, reportez-vous à votre Document de garantie paneuropeanne.

Assistance aux utilisateurs en Australie

Epson Australie vise l'excellence en matière de service à la clientèle. Outre la documentation produit, vous disposez des sources d'information suivantes :

Votre fournisseur

Votre fournisseur peut vous aider à identifier et à résoudre des problèmes, et doit toujours être contacté en premier lieu pour tout problème. Il pourrait être en mesure de résoudre rapidement et facilement vos problèmes et de vous conseiller sur la procédure à suivre.

Internet

Accédez au site de Epson Australie. Le site permet de télécharger des pilotes, de trouver les coordonnées de Epson, de consulter des informations sur les nouveaux produits et de contacter l'assistance technique (e-mail).

Centre d'assistance Epson

Le centre d'assistance Epson est le point de contact ultime pour conseiller nos clients. Les opérateurs du centre d'assistance peuvent vous aider à installer, configurer et utiliser votre produit Epson. Le personnel de notre centre d'assistance de pré-venture peut vous documenter sur les produits Epson et vous indiquer le fournisseur ou l'agent de service après-venture le plus proche. Le centre d'assistance Epson apporte des réponses à tous types de demandes.

Contact :

Telephone: [phone]

Télécopie : [phone]

Nous vous conseillons de préparer les informations et documents nécessaires avant d'appeler, afin que nous puissions résoudre votre problème le plus rapidement possible (documentation de votre produit Epson, type d'ordinateur utilisé, système d'exploitation, logiciels et autres informations que vous jugez nécessaires).

Assistance aux utilisateurs à Singapour

Epson Singapour propose les sources d'information, l'assistance et les services suivants :

World Wide Web (http://www.epson.com.sg)

Informations sur les caractéristiques produits, pilotes teléchargeables, foire aux questions, questions commerciales et assistance technique par e-mail.

Centre d'assistance Epson (telephone : [phone])

L'équipe du centre d'assistance Epson peut vous assister par téléphone sur les questions suivantes :

Questions commerciales et informations produits
Questions ou problèmes concernant l'utilisation des produits
Questions sur les services de réparation et la garantie

Assistance aux utilisateurs en Thailande

Pour obtenir des informations, une assistance et des services :

World Wide Web (http://www.epson.co.th)

Informations sur les caractéristiques produits, pilotes teléchargeables, foire aux questions et assistance par e-mail.

Service d'assistance déléphonique Epson (téléphone : (66)2685-9899)

L'équipe du centre d'assistance téléphonique peut vous assister sur les questions suivantes :

Questions commerciales et informations produits
Questions ou problèmes concernant l'utilisation des produits
Questions sur les services de réparation et la garantie

Assistance aux utilisateurs au Vietnam

Pour obtenir des informations, une assistance et des services :

Service d'assistance 84-8-823-9239

déphonique Epson :

Assistance aux utilisateurs en Indonésie

Pour obtenir des informations, une assistance et des services :

World Wide Web (http://www.epson.co.id)

□ Informations sur les caractéristiques produits, pilotes téléchargeables
Foire aux questions, questions commerciales, questions par e-mail

Service d'assistance téléphonique Epson

Questions commerciales et informations produits
Assistance technique

Telephone

(62) 21-572 4350

Télécopie

(62) 21-572 4357

Téléphone/télécopie: (62) 21-62301104

Bandung Lippo Center 8th floor JI. Gatot SubROTO No.2 Bandung

Téléphone/télécopie: (62) 22-7303766

Surabaya Hitech Mall It IIB No. 12
JI. Kusuma Bangsa 116 - 118
Surabaya

Téléphone : (62) 31-5355035
Télécopie : (62) 31-5477837

Yogyakarta Hotel Natour Garuda
JI. Malioboro No. 60
Yogyakarta
Téléphone: (62) 274-565478

Telephone/télécopie :

(62) 61-4516173

Makassar MTC Karebosi Lf. lll Kav.P7-8

Assistance aux utilisateurs à Hong-Kong

Pour obtenir une assistance technique et d'autres services après-venture, les utilisateurs sont invités à contacter Epson Hong Kong Limited.

Internet

Epson Hong Kong dispose d'un site Internet local en chinois et en anglais, qui propose les informations et éléments suivants :

□ Informations produits
Foire aux questions
Dernières versions des pilotes Epson

Adresse :

http://www.epson.com.hk

Service d'assistance technique par téléphone

Vous pouvez contacter nos techniciens aux numérossuivants:

Telephone: [phone]

Télécopie : (852) 2827-4383

Assistance aux utilisateurs en Malaisie

Pour obtenir des informations, une assistance et des services :

World Wide Web (http://www.epson.com.my)

□ Informations sur les caractéristiques produits, pilotes téléchargeables
□ Foire aux questions, questions commerciales, questions par e-mail

Epson Trading (M) Sdn. Bhd.

Siège social.

Telephone: [phone]

Questions commerciales et informations produits (linne d'information)

Telephone: [phone]

Questions concerning les services de réparation et la garantie, l'utilisation des produits et l'assistance technique

Telephone: [phone]

Assistance aux utilisateurs en Inde

Pour obtenir des informations, une assistance et des services :

World Wide Web (http://www.epson.co.in)

Informations sur les caractéristiques produits, pilotes teléchargeables et questions concernant les produits.

Siège social Epson Inde - Bangalore

Telephone: [phone]

Télécopie : 30515005

Bureau régionals d'Epson Inde :

Lieu	Téléphone	Télécopie
Mumbai	022-28261515 /16/17	022-28257287
Delhi	011-30615000	011-30615005
Chennai	044-30277500	044-30277575
Calcutta	033-22831589 / 90	033-22831591
Hyderabad	040-66331738/ 39	040-66328633
Cochin	0484-2357950	0484-2357950
Coimbatore	0422-2380002	SO
Pune	020-30286000 /30286001 /30286002	020-30286000
Ahmedabad	079-26407176 / 77	079-26407347

Assistance téléphonique

Services, informations produits et commande de cartouches : 18004250011 (de 9 h à 21 h, numéro gratuite).

Services (AMRC et mobiles): 3900 1600 (de 9h à 18h , faire preceder le numero de l'indicatif local)

Assistance aux utilisateurs aux Philippines

Pour obtenir une assistance technique et d'autres services après-venture, les utilisateurs sont invités à contacter Epson Philippines Corporation :

Ligne (63-2) 706 2609

principal:

Téléçopie: (63-2) 706 2665

Ligne directe (63-2) 706 2625

de I'assistance

technique :

E-mail: [e-mail] .ph

World Wide Web

Informations sur les caractéristiques produits, pilotes teléchargeables, foire aux questions et assistance par e-mail.

Numéro gratuite : 1800-1069-EPSON(37766)

L'équipe du centre d'assistance téléphonique peut vous assister sur les questions suivantes :

Questions commerciales et informations produits
Questions ou problèmes concernant l'utilisation des produits
Questions sur les services de réparation et la garantie

Informations produits

Configuration système requise pour le pilote d'impression

Pour utiliser le pilote d'impression, votre ordinateur doit avoir la configuration système suivante :

Configuration système requise

Windows

Système d'exploitation	Windows 7, Windows Vista x64, Windows Vista, Windows XP x64, Windows XP
Proesseur	Proesseur Pentium 4 2 GHz ou processeur plus puissant
Mémoire	1 Go de mémoire vive (RAM) ou plus
Disque dur	32 Go minimum d'espace disque
Affichage	SVGA (800 x 600) ou résolution supérieure

Remarque:
Vous doivent vous connecter en utilisant un compte administrateur. Vous ne pouvez pas installer le pilote d'impression avec un compte limité. Lorsque vous installez le logiciel de l'imprimante sous Windows Vista, un mot de passer peut vous être demandé. Dans ce cas, saisissez-le et continuez la procédure.

Mac OS X

Système d'exploitation	Ordinateurs Macintosh de type PowerPC avec Mac OS X 10.4.11 ou supérieur Ordinateurs Macintosh de type Intel avec Rosetta
Proesseur	Proesseur PowerPC G5 2 GHz ou plus puissant
Mémoire	1 Go ou plus de mémoire disponible
Disque dur	32 Go minimum d'espace disque

Caracteristiques techniques de l'imprimante

Impression

Méthode d'impression	Jet d'encre à la demande
Configuration des buses	Noire : 360 buses × 3 (Photo Black / Matte Black, Light Black, Light Light Black) (Noir Photo / Noir Mat, Gris, Gris Clair))
	Couleur : 360 buses × 5 (Cyan, Vivid Magenta, Light Cyan, Vivid Light Magenta, Yellow) (Cyan, Vivid Magenta, Cyan Clair, Vivid Magenta Clair, Jaune))

Mode caractères	Échévement	Colonnes d'impression
	10 cpp*	437 (Epson Stylus Pro 9890/9908)
		237 (Epson Stylus Pro 7890/7908)

• caractères par pouce

Mode graphiques Raster (Epson Stylus Pro 9890/9908)	Résolution horizontal	Largeur imprimable	Nombre de points dis- ponibles
	360 ppp*	1125,6 mm (44,31")	15,953
	720 ppp	1125,6 mm (44,31")	31,906
	1 440 ppp	1125,6 mm (44,31")	63,813
	2 880 ppp	1125,6 mm (44,31")	127,627
Mode graphiques Raster (Epson Stylus Pro 7890/7908)	360 ppp*	617,6 mm (24,31")	8,753
	720 ppp	617,6 mm (24,31")	17,506
	1 440 ppp	617,6 mm (24,31")	35,013
	2 880 ppp	617,6 mm (24,31")	70,027

• points par pouce

Résolution	Maximum 2 880 × 1 440 ppp
Sens d'impression	Bidirectionnel
Code de commande	ESC/P2, ESC/P3
Mémoire vive (RAM)	256 Mo de mémoire principale 65 Mo de mémoire réseau
Tables de caractères	PC 437 (US, Europe standard)
Jeux de caractères	EPSON Courier 10 cpi

Entrainement du papier	Friction
Trajet du papier	Papier rouleau Feuilles simples (insertion manuelle)
Dimensions	Epson Stylus Pro 9890/9908 : Largeur : 1864 mm Profondeur : 667 mm Hauteur : 1218 mm Epson Stylus Pro 7890/7908 : Largeur : 1356 mm Profondeur : 667 mm Hauteur : 1218 mm
Grammage (Total pour l'imprimante, le support et le tiroir pour le papier)	Epson Stylus Pro 9890/9908 : Env. 135 kg sans les cartouches Epson Stylus Pro 7890/7908 : Env. 101 kg sans les cartouches

Caracteristiques electriques

Intensité nominale	100 à 240 V CA
Plage de tensions d'entrée	90 à 264 V CA
Fréquence nominale	50 à 60 Hz
Fréquence d'entrée	49,5 à 60,5 Hz
Intensité nominale	Epson Stylus Pro 9890/9908 : 1,0 à 0,5 A Epson Stylus Pro 7890/7908 : 1,0 à 0,5 A
Consommation électrique	Epson Stylus Pro 9890/9908 : Env. 80 W Env. 16 W ou moins en mode de veille Env. 1 W ou moins à l'arrêt Epson Stylus Pro 7890/7908 : Env. 70 W Env. 16 W ou moins en mode de veille Env. 1 W ou moins à l'arrêt

Cartouches d'encre

Couleurs	Photo Black (Noir Photo)
	Matte Black (Noir Mat)
	Light Black (Gris)
	Light Light Black (Gris Clair)
	Cyan
	Vivid Magenta (Vivid Magenta)
	Yellow (Jaune)
	Light Cyan (Cyan Clair)
	Vivid Light Magenta (Vivid Magenta Clair)
Durée de vie des cartouches	Voir la date imprimée sur l'emballage, si non ouvert.
	Dans les 6 mois suivant l'installation pour de plusieurs résultats.
Température	Stockage (non installée)	-20 à 40 °C (-4 à 104 °F)
		1 mois à 40 °C (104 °F)
	Stockage (installée)	-20 à 40 °C (-4 à 104 °F)
		1 mois à 40 °C (104 °F)
Capacité	700 ml/350 ml/150 ml
Dimensions	700 ml : (L) 40 mm × (P) 320 mm × (H) 107 mm 350 ml/150 ml : (L) 40 mm × (P) 240 mm × (H) 107 mm

Remarque :

• Les cartouches d'encre fournies avec l'imprimante sont partiellement utilisées lors de l'installation. Pour un tirage de qualité supérieure, la tête d'impression est entièrement chargée d'encre. Ce processus initial consomme beaucoup d'encre. Par conséquent, ces cartouches permettent l'impression de peu de pages par rapport aux autres cartouches que vous installerez.
  La consommation réelle d'encre varie selon les images imprimées, le papier utilisé, la fréquence d'impression et les conditions ambiantes telles que la température.
  Les opérations consomm matrices d'encre sont les suivantes: nettoyage de la tête d'impression et chargement lorsqu'une cartouche est installée.
  Pour garantir la qualité de l'impression, nous vous conseillons d'imprimer régulièrement quelques pages.

Conditions ambientes

Température	Fonctionnement	10 à 35 °C (50 à 95 °F)
	Garantie de qualité d'impression	15 à 25 °C (59 à 77 °F)
	Stockage	-20 à 40 °C (-4 à 104 °F)
Humidité	Fonctionnement	20 à 80 % HR*
	Garantie de qualité d'impression	40 à 60 % HR*
	Stockage	5 à 85 % HR**

• Sans condensation
  ** Dans le conditionnement d'origine

Conditions de fonctionnement (température et humidité):

Normes et conformité

Sécurité	UL 60950-1
	CSA C22.2 No.60950-1
	Directive basse tension 2006/95/CEE	EN 60950-1
CEM	FCC section 15, sous-section B, classe B
	CAN/CSA-CEI/IEC CISPR 22, classe B
	AS/NZS CISPR 22 Classe B
	Directive CEM 2004/108/CEE	EN 55022, Classe B
		EN 55024
		EN 61000-3-2
		EN 61000-3-3

Interface

L'imprimante est équipée d'une interface USB et d'une interface Ethernet.

Interface USB

Compatible USB Hi-Speed avec la spécification USB 2.0.

Interface Ethernet

L'imprimante comprend une interface Ethernet intégrée. Utilisez un cable 10BASE-T, 100BASE-TX STP (paire torsadée blindée) via le connecteur RJ-45 pour étabir la connexion à un réseau.

Termes des licences logicielles

Licences logicielles de source ouverte

Bonjour

Autres licences logicielles

Info-ZIP copyright and license
