CAFH01 - Accessoire pour téléviseur SANUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de refroidissement pour baie 19 pouces
Marque	SANUS
Modèle	CAFH01
Compatibilité	Baies 19 pouces (48,26 cm)
Alimentation	12V CC via CAPT01 SANUS EcoSystem
Consommation électrique	0,54 A
Type de ventilateur	Axial (estimation)
Nombre de ventilateurs	1 (possibilité d'en installer 2)
Installation	Dessus, panneau arrière ou avant (3U supérieurs)
Utilisation	Refroidissement des équipements électroniques en rack
Sécurité	Utilisation intérieure uniquement, dans un endroit sec
Mise à la terre	Requise pour toutes les portes et accessoires
Entretien	Nettoyage avec un chiffon sec
Garantie	5 ans contre les défauts de fabrication
Service client	Contacter SANUS
Pièces fournies	Ventilateur, cordon d'alimentation, vis de montage
Accessoires nécessaires	CAPT01 SANUS EcoSystem (non fourni)
Fonctionnement	Continu ou contrôlé par thermostat via CAPT01

FOIRE AUX QUESTIONS - CAFH01 SANUS

Comment installer le ventilateur CAFH01 dans ma baie ?

Installez le ventilateur soit sur le dessus, sur le panneau arrière ou sur l'avant (dans les 3U supérieurs) à l'aide des vis fournies. Consultez les schémas de la notice pour plus de détails.

Quels outils sont nécessaires pour l'installation ?

Les outils nécessaires sont indiqués dans la notice (page 4). Généralement, un tournevis est suffisant.

Le ventilateur CAFH01 est-il compatible avec toutes les baies 19 pouces ?

Oui, il est compatible avec toute étagère de 48,26 cm (19 po).

Comment brancher le ventilateur sur le CAPT01 ?

Branchez le cordon d'alimentation dans la prise du ventilateur, puis dans une prise 12V du CAPT01. Pour un fonctionnement continu, utilisez la prise ALWAYS ON ; pour un fonctionnement thermostatique, utilisez la prise THERMOSTAT CONTROLLED.

Quelle est la consommation électrique du CAFH01 ?

La consommation électrique est de 0,54 A (environ 6,48 W).

Puis-je installer deux ventilateurs dans la même baie ?

Oui, vous pouvez installer un deuxième ventilateur en retirant le panneau plein adjacent. Le CAFH01 est conçu pour fonctionner par paire.

Comment nettoyer le ventilateur CAFH01 ?

Nettoyez le ventilateur avec un chiffon sec. N'utilisez pas de liquide.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service clientèle de SANUS. Ne retournez pas les pièces endommagées au revendeur.

Quelle est la garantie du CAFH01 ?

Le CAFH01 est couvert par une garantie de cinq ans contre les défauts de fabrication.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, le ventilateur est conçu pour une utilisation intérieure uniquement, dans un endroit sec, afin d'éviter les risques d'électrocution.

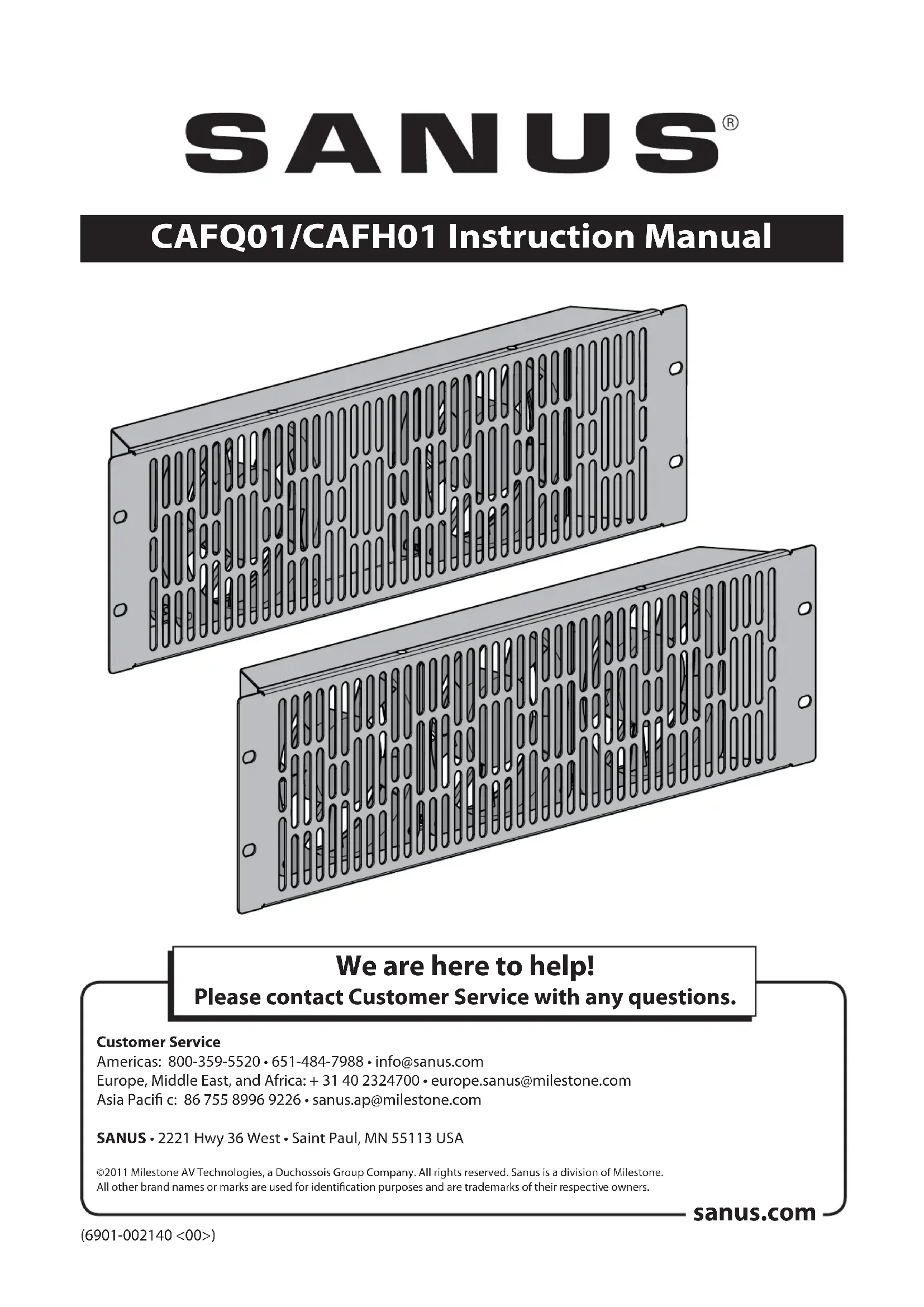

MODE D'EMPLOI CAFH01 SANUS

Français - Utilisation de ce guide

Pour obtenir de meilleurs résultats, reportez-vous à la fois au texte et aux illustrations. Couper le long de la ligne pointillée pour faire correspondre les illustrations à votre langue de préférence.

OPT Cet article est facultatif.

Texte français page 8-9

Merci d'avoir choisi un accessoire d'étagère de Sanus. Les ventilateurs CAFQ01 et CAFH01 sont compatible avec tout étagère de 48,26 cm (19 po) et ils doivent être alimenté par le CAPT01 SANUS EcoSystem™ à variation de tension.

Garantie Voir à la page 3

Les articles CAFQ01 et CAFH01 de Sanus sont couverts par une garantie de cinq (5) ans contre les défauts de fabrication. Si vous avez des questions ou des problèmes avec votre produit Sanus, veuillez contacter le service à la clientèle de Sanus.

Caractéristiques techniques Voir à la page 3

Puissance totale :

CAFQ01: =120/36 A

CAFH01: =120/54 A

ATTENTION : Évitez les dommages matériels et les blessures!

Pour réduire les risques d'électrocution, utiliser uniquement à l'intérieur et dans des endroits secs.
- Toutes les portes et accessoires doivent être mis à la terre.
Ne pas utiliser ce produit à d'autres fins que celles spécifiées par le fabricant.
Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter un installateur qualifié ou le service à la clientèle.
Le fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.

Outils nécessaires Voir à la page 4

Pièces et quincaillerie fournies Voir à la page 4

AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d'étouffement.

Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont présentes et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, ne retournez pas les pièces endommagées à votre revendeur. Contactez plutôt le service clientèle. N'utilisez jamais de pièces endommagées!

1 Installation du ventilateur Voir à la page 5

Remarque : Étagère CFR21XX Series illustrée

A - Dessus Voir à la page 5

Retirez le panneau ventilé. Installez le ventilateur de refroidissement [01] à l'aide des vis déjà installée sur le dessus. Pour installer un deuxième ventilateur [01], retirez le panneau plein adjacent et ajoutez le ventilateur.

B - Panneau arrière Voir à la page 5

Remarque : Étagère CFR21XX Series illustrée

Placez le petit panneau d'accès en haut et installez le ventilateur [01] à la place du panneau d'accès. Réutilisez les vis du panneau d'accès pour installer le ventilateur.

C - Avant Voir à la page 6

Remarque : Étagère CFR21XX Series illustrée

Installez le ventilateur [01] dans les 3U supérieurs sur les rails avant de l'étagère à l'aide de quatre (4) vis 10-32 x 3/4 po (non comprises). Il est habituellement installé directement au-dessus du CAPT01 SANUS EcoSystem™ à variation de tension.

Assurez-vous que l'interrupteur général d'alimentation électrique du CAPT01 SANUS EcoSystem™ à variation de tension (CAPT01) est en position fermé. Branchez une extrémité du cordon d'alimentation électrique [02] dans la prise [01] du ventilateur et l'autre extrémité dans l'une des prises 12 volts du CAPT01 :

Pour un fonctionnement continu, branchez le cordon d'alimentation électrique dans l'une des prises toujours actives (ALWAYS ON) du CAPT01.
Pour un fonctionnement à l'aide du thermostat, branchez le cordon d'alimentation électrique dans l'une des prises contrôlées par le thermostat (THERMOSTAT CONTROLLED) du CAPT01.

Consultez le mode d'emploi du CAPT01 pour obtenir plus d'informations sur l'alimentation électrique du ventilateur.

Deutsch

Milestone AV Technologies et ses sociétés affiliées et ses filiales (collectivement dénommées « Milestone »), se sont eff orcées de rendre ce manuel précis et complet. Cependant, Milestone ne garantit pas que les informations qu'il contient couvrent tous les détails et toutes les conditions ou variations. Il ne pare pas non plus à toute éventualité relative à l'installation ou à l'utilisation de ce produit. Les informations contenues dans ce document peuvent faire l'objet de modifications sans avertissement ou obligation préalable quelconque. Milestone ne donne aucune garantie explicite ou implicite quant aux informations contenues dans le manuel. Milestone n'assume aucune responsabilité quant à l'exactitude, l'exhaustivité ou la suffi sance des informations contenues dans ce document.
