MFIWP1 - Accessoire pour téléviseur SANUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de gestion des câbles encastré pour téléviseur
Marque	Sanus
Modèle	MFIWP1
Alimentation	120 V, 15 A, circuit de dérivation
Hauteur maximale d'installation	5 pieds (1,5 m)
Distance maximale entre modules	6 pieds (1,8 m)
Espace mural minimum requis	3 pouces (7,6 cm)
Type de câbles compatibles	Câbles basse tension et cordon d'alimentation
Matériaux	Plastique ABS, composants métalliques
Normes de sécurité	Conforme au Code national de l'électricité (NEC)
Pays de fabrication	Chine
Contenu de l'emballage	Module supérieur (01), module inférieur (02), cordon d'alimentation (03), embout d'entraînement (04), scie cloche (05)
Outils requis (non inclus)	Ruban à mesurer, crayon, perceuse électrique, tournevis Phillips, peinture (optionnel)
Entretien et nettoyage	Essuyer avec un chiffon sec et non pelucheux
Garantie	Garantie limitée de 5 ans
Poids	Environ 0,5 kg (1,1 lb)
Dimensions (module supérieur)	Environ 10 x 7 x 5 cm (4 x 2,75 x 2 po)
Dimensions (module inférieur)	Environ 10 x 7 x 5 cm (4 x 2,75 x 2 po)
Longueur du cordon d'alimentation
Type de prise	Prise standard NEMA 5-15
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le service client

FOIRE AUX QUESTIONS - MFIWP1 SANUS

Quel est le but du kit Sanus MFIWP1 ?

Le Sanus MFIWP1 est un kit de gestion des câbles encastré qui permet de dissimuler les câbles d'alimentation et les câbles basse tension (HDMI, Ethernet) derrière un téléviseur mural, offrant une installation propre et professionnelle.

Ce kit est-il compatible avec tous les types de murs ?

Il est conçu pour les murs intérieurs et extérieurs avec un espace mural d'au moins 3 pouces (7,6 cm). Les murs avec isolation soufflée peuvent nécessiter un retrait partiel de l'isolant. Vérifiez la compatibilité avant l'installation.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un ruban à mesurer, d'un crayon, d'une perceuse électrique, d'un tournevis Phillips et éventuellement de peinture. Les outils spéciaux comme la scie cloche et l'embout d'entraînement sont inclus dans le kit.

Comment installer le kit correctement ?

1. Vérifiez la compatibilité du mur. 2. Percez le trou supérieur derrière le téléviseur. 3. Faites passer les câbles à travers le mur (utilisez un fil de tirage si nécessaire). 4. Insérez les modules dans le mur en fixant les vis sans trop serrer. 5. Connectez les câbles et replacez les plaques de garniture.

Peut-on utiliser ce kit avec un téléviseur de grande taille ?

Oui, le kit est conçu pour tout téléviseur mural. La hauteur maximale d'installation est de 5 pieds (1,5 m) et la distance entre les modules ne doit pas dépasser 6 pieds (1,8 m). Assurez-vous que les câbles atteignent les connecteurs.

Le kit est-il sécurisé électriquement ?

Oui, le cordon d'alimentation est conçu pour des circuits de 15 ampères et est conforme au Code national de l'électricité. Il doit être correctement mis à la terre. Ne connectez pas les modules à d'autres circuits et n'installez pas le cordon dans la cavité murale.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client Sanus (US: [phone], EMEA: [phone]) et non le détaillant. N'utilisez jamais de pièces endommagées.

Comment entretenir le kit après installation ?

Nettoyez les plaques de garniture avec un chiffon sec et non pelucheux. Évitez les produits chimiques agressifs. Ne démontez pas les modules sans avoir débranché les cordons d'alimentation au préalable.

Puis-je retirer le kit après installation ?

Oui, débranchez d'abord les cordons d'alimentation, retirez les plaques de garniture, desserrez les vis des modules et sortez-les du mur. Rebranchez les câbles directement si nécessaire.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre adresse email.

MODE D'EMPLOI MFIWP1 SANUS

Nous ferons en sorte que tout soit simple pour vous

Si vous avez des questions pendant l'installation, appelez-nous. Nous sommes là pour vous aider! US: [phone] EMEA: [phone] • UK: [phone] • AUS: [phone]

INFORMATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL AVANT D'UTILISER CE PRODUIT CONSERVEZ CES INSTRUCTIONS

Avant de commencer, assurons-nous que ce support vous convient parfaitement!

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels! - Veuillez lire au complet ces instructions pour vous assurer d'être à l'aise avec ce
processus d'installation facile. • Utilisance se produit à d'autres fine que collés en sifiés par la fabrivent
- N d'unsez pas ce produit à d'autres îns que celles spécifiées par le fabricant. - Le fabricant n'est pas responsable des blessures ou des dommages causés par une
mauvaise utilisation ou un montage incorrect.
- Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter le service à la clientèle.

ATTENTION: RISQUE D'INCENDIE ET D'ÉLECTROCUTION. Ne connectez pas les modules 01 ou 02 à d'autres circuits ou prises.

ATTENTION: RISQUE D'INCENDIE ET D'ÉLECTROCUTION. UNIQUEMENT destiné à être utilisé sur des circuits de dérivation de 15 ampères. N'installez pas le cordon d'alimentation

03 dans la cavité murale.

Ce produit est conforme et doit être correctement mis à la terre conformément aux exigences du Code national de l'électricité en vigueur ou des codes administrés par les autorités locales. Tous les produits électriques peuvent présenter un risque d'électrocution ou d'incendie s'ils sont mai installés ou utilisés. Ce produit peut porter la marque d'un laboratoire d'essais reconnu au niveau national et doit être installé conformément au code électrique local et / ou national en vigueur.

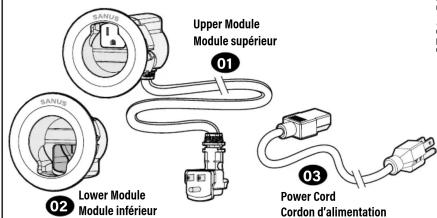

SUPPLIED PARTS • PIÈCES FOURNIES

AVERTISSEMENT: Ce produit contient de petites pièces qui peuvent représenter un risque

d'écurement. Avant de committent l'assemblage, assurez-vous que toutes les pièces sont présentes et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée.

contactez le Service à la clientèle et non le détaillant. N'utilisez jamais de pièces endommagées

INCLUDED · INCLUS

04 Driver Bit (hole saw) Embout d'entraînement (Scie cloche)

05 Hole Saw Scie cloche in. pouces

Legrand AV Inc et ses sociétés affiliées et ses filiales (collectivement dénommées « Legrand »), se sont effectrées de rendre ce manuel précis é complet. Cependant, Legrand ne garantil pas que les informations qu'il contient couvrent tous les détails et toutes les conditions ou variations. Il ne pare pas non plus à toute éventualité relative à l'installation où a l'utilisation de ce produit. Les informations contenues dans ce document peuvent faire l'objet de modifications sans avertissement ou obligation préalable quelconque. Legrand ne donne aucune garantie explicite ou implicite quant aux informations contenues dans le manuel. Legrand n'assume aucune responsabilité quant à l'exactitude, l'exhaustivité ou la suffisance des informations contenues dans ce document.

Tape Measure Ruban à mesurer

Pencil Crayon

Electric Drill Perceuse électrique

Phillips Screwdriver Tournevis

Paint (optional) Peinture (optionnel)

! VERIFY WALL COMPATIBILITY • VÉRIFIER LA COMPATIBILITÉ DU MUR

Ce kit de câbles est conçu pour s'intégrer dans les murs intérieurs et extérieurs construits avec :

! Espace minimum dans le mur: 3 pouces

REMARQUE: Les murs avec une isolation de type soufflé peuvent nécessiter le retrait d'une partie de l'isolant à l'intérieur de la cavité.

! VERIFY TV PLUG FIT • VÉRIFIEZ L'AJUSTEMENT DE LA PRISE DE TÉLÉVISEUR

BEFORE DRILLING ANY HOLES:

STEP 2 - ÉTAPE 2

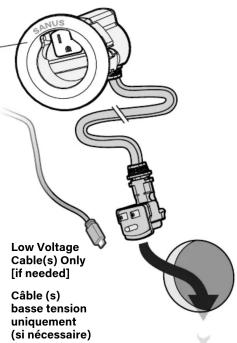

ROUTE CABLES FAIRE PASSER LES CÂBLES

ASTUCE : Utilisez un fil de tirage pour tirer les câbles à travers le mur.

01

STEP 3 - ÉTAPE 3

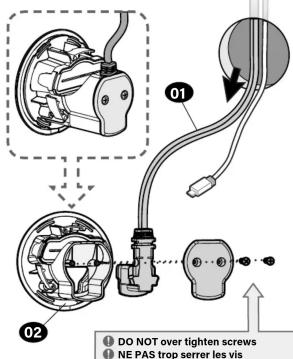

INSERT MODULES IN WALL INSÉRER DES MODULES DANS LE MUR

REMARQUE : Les joints peuvent être retirés pour les câbles plus épais.

Remove Trim Plate

NE PAS trop serrer les vis

Replace Trim Plat

Replacez la plaque de garniture

3X

Replace Trim Plate

Replacez la plaque de garniture

3X

STEP 5 • ÉTAPE 5

CONNECT CABLES CONNECTER LES CÂBLES

Cordon d'alimentation

REMOVE · RETIRER

Unplug power cords

Débranchez les cordons d'alimentation

Remove trim plate

Tournez les vis pour retirer le module

! Loosen ONLY enough to remove module. ! Desserrez UNIQUEMENT assez pour retirer le module.
