BSA-OWCM301 - Accessoire pour téléviseur SANUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cache-câbles mural pour téléviseur
Marque	Sanus
Modèle	BSA-OWCM301
Matériau	Plastique (PVC)
Couleur	Blanc (peignable)
Longueur maximale	Environ 2 m (ajustable par découpe)
Largeur	Environ 7 cm
Hauteur	Environ 1,5 cm
Poids	Environ 0,3 kg
Contenu de l'emballage	Base et couvercle du cache-câbles, 6 fixations et vis de montage
Outils requis	Ruban à mesurer, niveau, crayon, tournevis Phillips, égoïne ou scie à métaux
Caractéristiques principales	Cache-câbles plat, amovible, peinture possible, découpe à la longueur souhaitée
Installation	Fixation murale sur placoplâtre (vis fournies) ; peut nécessiter vis sur montant
Utilisation	Pour téléviseur à écran plat, dégagement de 25 mm minimum
Entretien et nettoyage	Nettoyage avec chiffon doux ; peut être repeint avec peinture latex
Sécurité	Utiliser des fixations adaptées au type de mur ; vérifier la capacité de charge
Pièces détachées et réparabilité	Le produit est un accessoire non réparable ; pièces de rechange non disponibles
Informations générales	Accessoire pour téléviseur de marque Sanus, modèle BSA-OWCM301

FOIRE AUX QUESTIONS - BSA-OWCM301 SANUS

Comment installer le cache-câbles BSA-OWCM301 ?

Mesurez la largeur du panneau et la longueur du chemin de câble. Découpez la base et le couvercle à la scie. Fixez la base au mur à l'aide des fixations et vis fournies en alignant la rainure centrale. Acheminez les câbles à plat et enclenchez le couvercle.

Puis-je peindre le cache-câbles ?

Oui, le cache-câbles peut être peint avec une peinture latex au pinceau ou au rouleau. Appliquez deux couches pour un meilleur résultat. Vous pouvez peindre avant ou après installation.

Comment découper le cache-câbles à la bonne longueur ?

Mesurez la longueur du chemin de câble depuis le bas du téléviseur en ajoutant au moins 25 mm de dépassement. Marquez la base et le couvercle, puis coupez-les à l'aide d'une égoïne ou scie à métaux.

Que faire si les trous de fixation tombent sur un montant ?

Si un trou marqué arrive sur un montant, utilisez une vis autotaraudeuse n°8 plus longue traversant le placoplâtre jusqu'au montant (non fournie). Les fixations fournies sont conçues pour le placoplâtre uniquement.

Comment retirer le couvercle après peinture ?

La peinture peut créer un joint. Utilisez un couteau tout usage pour couper le joint entre le couvercle et le mur. Tirez ensuite la paroi latérale vers l'extérieur et pelez le couvercle en l'éloignant de la base.

Le cache-câbles est-il compatible avec tous les téléviseurs ?

Il est conçu pour les téléviseurs à écran plat. Assurez un dégagement de 25 mm entre le mur et l'arrière du panneau pour installer le cache-câbles. Vérifiez les dimensions de votre TV.

Combien de fixations sont fournies ?

Le kit comprend 6 fixations et vis de montage pour fixer la base au mur. Elles sont adaptées au placoplâtre.

Quels outils sont nécessaires pour l'installation ?

Outils requis : ruban à mesurer, niveau, crayon, tournevis Phillips, égoïne ou scie à métaux. Un couteau tout usage peut être utile pour retirer le couvercle après peinture.

Puis-je utiliser ce cache-câbles pour d'autres câbles que ceux de la TV ?

Oui, il peut servir à dissimuler tout type de câbles plats (HDMI, alimentation, etc.). Évitez de chevaucher les câbles pour que le couvercle se ferme correctement.

Comment nettoyer le cache-câbles ?

Nettoyez avec un chiffon doux et sec. Si nécessaire, utilisez un chiffon légèrement humide. Évitez les produits abrasifs qui pourraient endommager la peinture.

MODE D'EMPLOI BSA-OWCM301 SANUS

Outils requis: Ruban à mesurer, niveau, crayon, tournevis Phillips, égoïne et scie à métaux

Matériel fourni: Couvre-fil d'écran de téléviseur plat (base et couvercle), 6 fixations et vis de montage

Avant l'installation: Pour une installation avec le matériel de montage fourni, placez le couvre-fil d'écran de téléviseur plat entre les montants du mur. Laissez un dégagement de 1 po [25 mm] entre la surface du mur et l'arrière du panneau de l'écran plat pour installer le couvre-fil d'écran de téléviseur plat.

NOTE : Les fixations murales fournies avec la trousse ne peuvent être utilisées sur les montants du mur.

Mesurez la largeur du panneau de l'écran plat pour déterminer et faites une marque sur le centre du couvre-fil d'écran de téléviseur plat.

. À l'aide du niveau, tracez une ligne à plomb dépassant sous le panneau de l'écran plat. Cette ligne permettra d'aligner la base du couvre-fil d'écran de téléviseur plat en fonction du chemin de câble horizontal.

. Mesurez la longueur du chemin de câble à partir du bas du panneau de l'écran plat et ajoutez au moins un pouce [25 mm] pour que le couvre-fil d'écran de téléviseur plat dépasse sous le panneau.

Mesurez et marquez la longueur du chemin de câble sur la base et le couvercle du couvre-fil d'écran de téléviseur plat. Coupez la base et le couvercle à l'aide d'une égoïne ou d'une scie à métaux.

Placez l'extrémité coupée à la scie de la base sous le panneau de l'écran plat et alignez la rainure centrale de la base avec la marque sur le mur. Utilisez le niveau pour tracer la ligne à plomb pour la base.

Marquez les deux trous supérieurs, les deux trous inférieurs et deux autres trous excentrés par rapport au centre de la base.

Utilisez le tournevis Phillips pour enfoncer l'une des fixations dans le placoplâtre jusqu'à ce qu'elle atteigne le début du filet. Enfoncez et tournez la fixation dans le placoplâtre jusqu'à ce qu'elle soit bien serrée et affleure la surface.

Introduisez les autres fixations dans les trous marqués. NOTE: Si l'un ou l'autre des trous marqués arrive sur un montant, changez de méthode de fixation; utilisez par exemple une vis autotaraudeuse no 8 plus longue qui traverse le placoplâtre jusqu'au montant. (Fixations de rechange non fournies).

Fixez la base à l'aide des vis à tête Phillips no 8 de 5/8 po (6 fournies).

Acheminez les câbles à plat sur la base; vous aurez de la difficulté à fermer le couvercle si les câbles se chevauchent. Enclenchez de 6 à 12 pouces dans sur la base et glissez le couvercle sous le panneau de l'écran plat.

Vous pouvez peindre le couvre-fil d'écran de téléviseur plat en place ou avant l'installation, avec une peinture latex. Appliquez au pinceau ou au rouleau. Appliquez deux couches pour obtenir de meilleurs résultats.

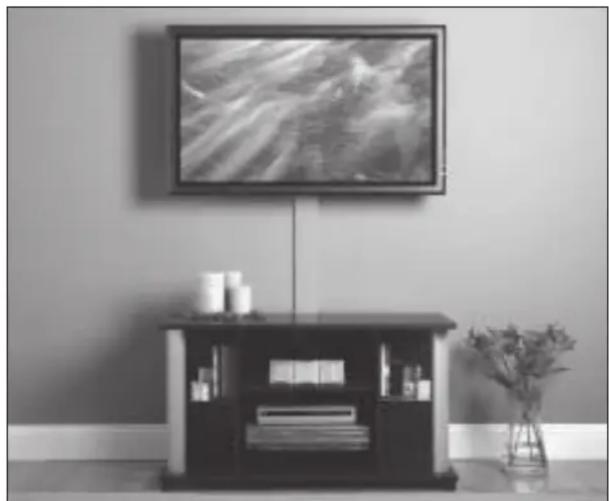

1. Installation complete. L'installation est terminée. Instalación terminada.

RETRAIT DU COUVERCLE: La peinture peut produire un joint entre le couvercle et le placoplâtre. Utilisez un couteau tout usage pour couper le joint et dégager le couvercle du placoplâtre peint. Retirez le couvercle en tirant la paroi latérale au bas de l'ensemble vers l'extérieur et pelez le couvercle en l'éloignant de la base.
